Как сделать воздухообменную шахту в автомобильной яме

Большинство гаражей имеют ремонтную яму. Она позволяет исправить любые неисправности автомобильной системы. Сделать вентиляцию ямы в гараже достаточно просто.

Для этого понадобится:

элементы пластикового трубопровода;
ножовка;
саморезы;
металлический профиль;
бетонный раствор;
подробный проект;
прибор для принудительной вентиляции.

Рабочий процесс делится на следующие этапы:

В нижней части одной из стен, мы делаем отверстие для воздухообменной шахты. Диаметр трубы в это случае должен быть более 20 см.

Начинаем собирать пластиковую шахту. Обеспечить бесперебойный поток свежего воздуха способны конструкции прямого хода. Здесь не рекомендуется сооружать слишком длинные линии с множеством поворотов. Одну часть помещаем в подготовленное отверстие. После этого, всю конструкцию укладывают в яму и заливаем бетонным раствором.

Один конец трубопровода будет находиться за пределами помещения, а другой в автомобильной яме.

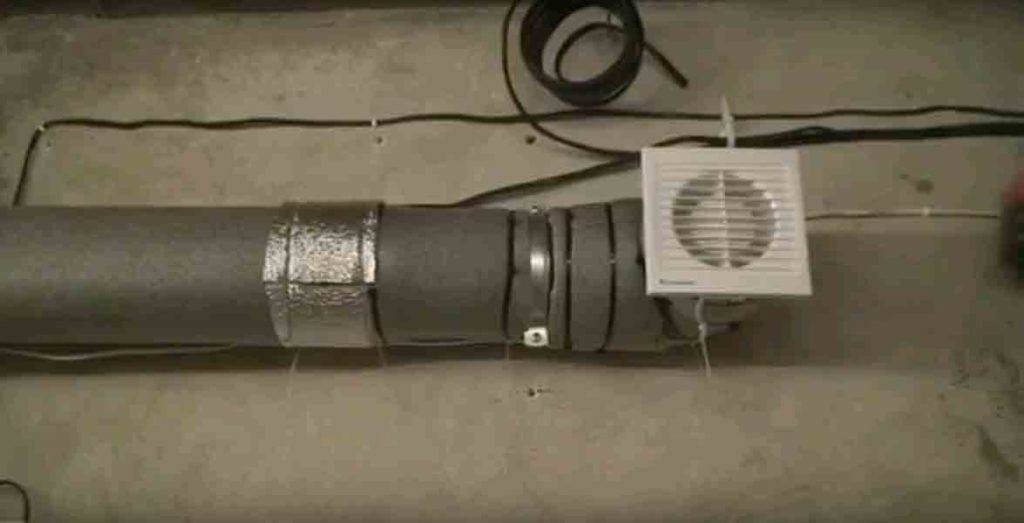

Завершающим этапом, будет фиксация вентилятора на внутренней части трубы. Более усовершенствованные модели имеют регуляторы мощности, которые помогают контролировать уровень подачи свежего кислорода. На фото вентиляции в гараже запечатлен весь рабочий процесс.

Устройство естественного воздухообмена: инструкция

Система естественной вентиляции состоит из нескольких компонентов:

Впускная труба, через которую свежий воздух поступает в подвал. Диаметр составляет от 100 до 250 мм.
Вытяжная труба, через которую отработанный воздух покидает помещение. Диаметр такой же, как и у впускного отверстия.
Конденсатосборник
Мелкоячеистая проволочная сетка
Конический навес.

Для воздуховодов используются трубы из любого материала – жести, асбестоцемента, ПВХ и других.

Перед установкой вентиляционной системы необходимо провести работы по теплоизоляции и гидроизоляции. Это желательно сделать уже во время строительства подвала. Если по какой-то причине это не было сделано, то эту работу следует завершить до установки вентиляционной системы.

Стены подвала тщательно пропитаны проникающей изоляцией. Это предотвращает проникновение грунтовых вод в помещение. Для обеспечения теплоизоляции стены и пол должны быть отделаны. Лучшим материалом для этого является эковата, которая стоит дорого, но отличается хорошим качеством и отпугивает грызунов. Для экономии средств можно использовать и другие изоляционные материалы, например, полиизоциануратные плиты. Самый дешевый способ теплоизоляции – положить под пол тщательно утрамбованный песок, а стены покрыть геотекстилем или керамзитом.

Работа над системой естественной вентиляции проходит в несколько этапов:

Крепление вытяжного воздуховода. Нижний конец размещается на высоте от полутора до двух метров от пола, в зависимости от высоты подвала. Внешняя часть выводится наружу. Верхний конец трубы должен находиться примерно на полметра выше самой высокой точки крыши гаража. Существует два варианта установки выхлопной трубы:
- Через. При этом методе труба проходит через пол гаража и выходит через потолок и крышу.
- Через стену. Нижняя часть вентиляционной трубы прокладывается горизонтально, проходит через боковую стену подвала снаружи гаража и поднимается рядом с основным строением.
Установка приточного воздуховода. Нижняя часть трубы входит в подвал в углу, противоположном тому, где установлена вытяжка, и закрепляется на высоте полуметра от пола. Другой конец трубы выдвигается наружу на 20-30 см над уровнем земли для всасывания воздуха.
Проверьте тягу воздуха и поместите в трубы мелкоячеистую металлическую сетку для защиты от птиц и грызунов. Розетки можно дополнительно закрыть небольшими заглушками для защиты от снега и дождя.

Выхлопные отверстия защищены коническим козырьком

Во время работы вентиляционной системы образуется конденсат. Под выпускной трубой устанавливается подходящая емкость для сбора и удаления конденсата.

Особенности организации вентсистемы

Устройство вентиляционной системы определяется факторами правильного размещения:

предварительный расчет внутреннего сечения вентиляционных труб обязателен;
отводящее отверстие меньше приточного (усиливает воздушную тягу);
приток устанавливается внизу, вытяжка вверху, проемы диагонально распределяются возле коротких стен гаражного строения, чтобы охватить максимальное пространство потоком воздушных масс;
расстояние притока от пола – 10-15 см, вытяжка монтируется внутри потолка, либо внутри стены на расстоянии 10-15 см;
внутреннее сечение одинаковое на всем протяжении вентиляционного канала, чтобы воздухопоток беспрепятственно выходил наружу;
наименьшее количество изгибов, поворотов, препятствующих быстрому отведению воздушных масс;
оптимальное расстояние от притока до отводящего выхода – 3 м; если невозможно соблюсти параметры, вытяжная труба выводится над крышей на максимально допустимую высоту;
приток выводится на 50 см от уровня грунта;
усилению тяги способствуют дефлекторы, диффузоры;
материал труб необходимо выбирать термо-, влагостойкий, например, пластик, асбестоцемент, оцинкованная сталь (со временем корродирует);
наиболее простой монтаж пластиковых труб, продается достаточной количество комплектующих (переходники, тройники, т.д.);
швы необходимо герметично заделывать, чтобы сохранить производительность системы;
вентиляционные проемы закрываются решетками, предотвращающими попадание грызунов;
воздуховоды оснащаются заслонками для регулировки объема поступающего воздуха, особенно актуально зимой.

Данные критерии применимы непосредственно к естественному вентилированию. Механическое располагает некоторой вариативностью местоположения вытяжных, приточных отверстий, параметрами проемов, возможностью обойтись без монтажа вентиляционных каналов.

Виды вентиляции

Какой бы у вас ни был гараж, есть ли у него подвал или смотровая яма – вентиляция необходима обязательно.

Существует несколько видов вентиляции такого помещения.

Естественная

Естественная вентиляция – самый бюджетный вариант

Свежий воздух в гараж поступает из-за разницы температур на улице и внутри помещения. Для естественной циркуляции воздуха необходимо предусмотреть 2 вентиляционных отверстия – приточное и вытяжное. Обновление воздуха поможет ускорить дефлектор, размещённый в вытяжном отверстии. Поблизости от этого устройства создаётся участок низкого давления, что позволяет быстро удалять воздух.

Воздушные потоки перемещаются благодаря обычным физическим законам:

Разница в плотности холодного и нагретого воздуха.
Воздействие потоков ветра.
Перемещение воздушных масс в результате взаимодействия высокого и низкого давления.

При использовании естественной вентиляции не забывайте:

В летнее время циркуляция воздуха заметно снижается.
Из-за резкого изменения давления могут появляться сквозняки.
Необходимо постоянно контролировать состояние вентиляционных отверстий и при необходимости их чистить.

Такая вентиляция в основном подойдёт тем, кто не хочет тратить много денег.

Принудительная

Принудительная вентиляция требует тщательного проектирования

Даёт возможность частично или полностью отказаться от дополнительного обогрева гаража, доводя температуру воздуха до 5 градусов тепла. Приточная часть содержит в своём составе фильтр, вентилятор и электрокалорифер. Воздух удаляется из помещения с помощью осевого или канального вентилятора, который установлен в воздуховоде. Перед поступлением воздуха в помещение он проходит фильтр и подогревается калорифером. Удаление отработанного воздуха производится при работе канальных вентиляторов.

Принудительный воздухообмен во время проектирования требует правильных расчётов по точному определению необходимому сечению воздуховода, мощности вентилятора и других рабочих параметров. Чаще всего создают вентиляционные каналы сечением 160-180 мм

Для такой конструкции важно правильно поместить отверстия в разных концах помещения по диагонали

Комбинированная

Комбинированная вентиляция отличается от естественной наличием дополнительного оборудования

Разновидность естественной вентиляции, она отличается только удалением отработанного воздуха – процесс происходит с помощью дополнительного оборудования. При этом способе на вытяжном отверстии ставят электровентилятор. Способ проветривания независим от изменений природы и требует меньших затрат, чем принудительная вентиляция. Минус этого метода в том, что поток воздуха не очищается и не подогревается, а за вентиляционными каналами нужно постоянно следить и очищать их от грязи и наледи.

Приточная

Приточная вентиляция не удаляет отработанный воздух, а обновляет его

В этом названии слово «приточно» сообщает, что основная функция вентиляции заключается не в удалении отработанного воздуха, а только в обновлении его объёма с помощью закачки свежего.

Конструкция такой вентиляции выставляет собственные требования:

Вентиляционные выходы, в отличие от вытяжной системы, должны находиться невысоко, в идеале – максимум на высоте 30-50 см от пола.
Выходы в этой системе нужно делать в 2 раза шире, чем при устройстве вытяжной вентиляции.
Каналы нужно размещать так, чтобы потоки ветра почаще задували в них. Поступление свежего воздуха в помещение удобней всего организовать, установив внизу ворот решётку. Если у вас длинный гараж, то лучше всего разместить вентиляционные каналы в длинной стене по центру гаража.

В стене в подходящем месте проделывают отверстия, а в них устанавливают гофрированные трубы. Учтите, что для хорошей производительности такой системы необходимо создать максимальную разность высот между каналами, для этого придётся найти длинную трубу. Но при низкой кровле гаража можно сделать гофрированную трубу выше, удлинив её пластиковой трубой. В результате мы сможет получить необходимую разность высоты.

Естественная вентиляция подвала в частном доме

Наименее затратный способ — это устройство естественного проветривания через продухи. На стадии возведения фундамента предусмотрите парные отверстия, расположенные на противоположных стенах. Согласно п.9 СНиП *2003, суммарная площадь отдушин составляет не менее одной четырехсотой к площади всего подвала.

Схема естественной вентиляции

Рассчитайте количество и размер каждого отверстия. Форма продух не регламентируется.

Для исключения «мертвых зон», отступите 0,9 метра от внутренних углов, и распределите продухи равномерно по всей длине стены.
Сделайте аналогичную разметку для противоположной стены. Если размер отверстия превышает 0,3х0,3 метра, армируйте по периметру. Чтобы исключить затекание паводковых вод, учтите, минимальная высота нижней части продухи по внешней стене должна быть не менее 0,3 метра от уровня грунта.
Закройте отверстия сеткой от грызунов.

При заливке ленточного фундамента вставьте через равные промежутки обрезки канализационных ПВХ труб, герметично закрыв отверстия. После застывания бетона и снятия опалубки вы получите аккуратные продухи.

Обратите внимание! Если планировка подземного этажа предусматривает нескольких изолированных помещений, обеспечить воздухообмен нужно для каждого. Если необходимо пробить продухи в готовом фундаменте, рассчитывайте их совокупный размер по аналогичной схеме

Для работы понадобится перфоратор или коронка по бетону для бурения круглых отверстий. Помните, что нарушение целостности фундамента может ослабить его несущую способность, проконсультируйтесь со специалистом, или выберите другой метод проветривания подпольного пространства

Если необходимо пробить продухи в готовом фундаменте, рассчитывайте их совокупный размер по аналогичной схеме. Для работы понадобится перфоратор или коронка по бетону для бурения круглых отверстий. Помните, что нарушение целостности фундамента может ослабить его несущую способность, проконсультируйтесь со специалистом, или выберите другой метод проветривания подпольного пространства.

Приточно-вытяжная система

низкая себестоимость;
простота сборки;
наличие фасонных деталей;
малый вес конструкции.

Выполнить монтаж сможет даже человек, не имеющий строительной квалификации. Для работы не требуется дорогостоящий инструмент.

Этапы работ

Приточная и вытяжная труба должны располагаться на противоположных стенах.

На расстоянии 0,5 метра от нижней точки закрепите трубу и выведите ее на поверхность на высоте 1 метр, тем самым вы обеспечите приток свежего воздуха.
Установите вытяжную трубу таким образом, чтобы ее нижняя часть находилась на расстоянии 1,5 метра над полом, а верхняя возвышалась над коньком крыши на высоте 0,5 метра.
Обеспечьте герметичность стыков.

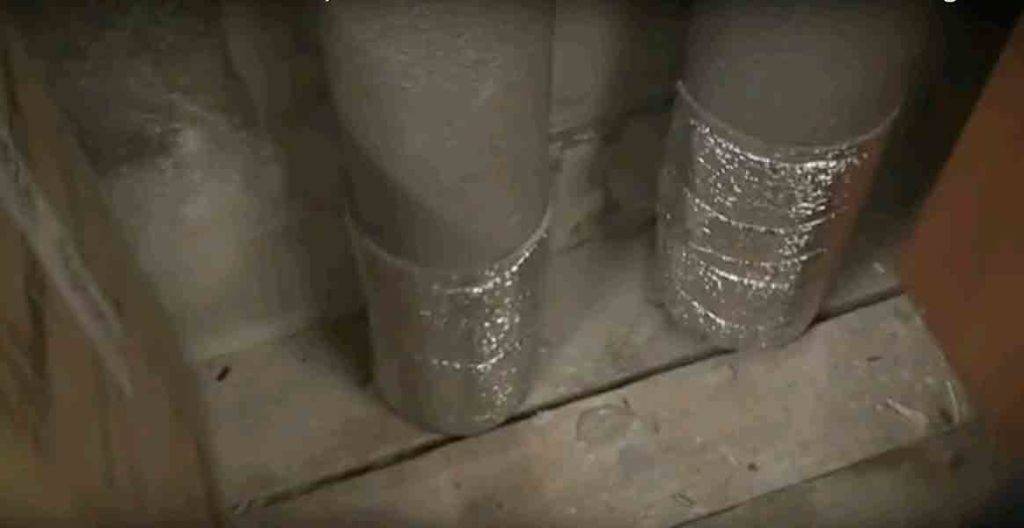

Утеплите воздуховод.
Установите на верхнюю часть системы зонт, препятствующий попаданию осадков.

В правильно установленной системе перепад температур и разность давления создадут тягу.

По окончании работ проверьте тягу, поднеся зажженную свечу к вытяжке. Если пламя свечи отклоняется в сторону ее отверстия, значит система работает корректно. Если огонек отклоняется в другую сторону, это свидетельствует о наличии обратной тяги. Исправить проблему можно наращиванием высоты вытяжной трубы или установкой оголовка-дефлектора.

Принудительная вентиляция подвала в частном доме

При низкой эффективности естественного воздухообмена, смонтируйте в вытяжной трубе канальный вентилятор. Установка второго прибора в приточную трубу повысит производительность системы. Принцип работы заключается в нагнетании уличного воздуха в подпол и более интенсивном отведении отработанных воздушных масс наружу.

Мощность приборов рассчитывается консультантом специализированного магазина на основании размера помещения.

Современные канальные вентиляторы оснащены кожухом и комплектуются крепежом, поэтому их установка не вызовет затруднения. Некоторые модели оснащены таймером, что позволяет автоматизировать периодичность включения системы.

Устройство вентиляции в гараже, пристроенном к дому

Многие люди, строя свои коттеджи, пристраивают к ним гаражное помещение. Это очень удобно. Приехав с работы на своём авто, человек может сразу попасть домой. Но частым явлением при таком расположении помещений является полное отсутствие вытяжки гаражного помещения, или, что еще хуже – вытяжка гаража совмещена с общей домовой вытяжкой.

Объединенная с домом вентиляция гаража или отдельная

Второй вариант все специалисты оценивают как неподходящий для жилых строений. Ни в коем случае нельзя делать совместную вентиляцию, так как при сильно разнящихся температурах в зимнее время, выхлопные газы могут попасть в комнаты дома.

Это возможно в случаях отсутствия в гараже отопления, из-за того, что холодный воздух не может подняться вверх по вентиляционному каналу. Происходит застой выхлопных газов и возможность их попадания в жилое помещение.

Это объясняет, почему вентиляция в гараже должна быть индивидуальной и дополнительно оснащенной осевыми вытяжными вентиляторами.

Дополнительные условия проветривания гаража

При размещении в гараже источников дополнительного загрязнения воздуха (деревообрабатывающих станков, заточного инструмента) требуется устройство вытяжки для гаража пот типу вытяжных зонтов, щелей или панелей. Такая система обеспечит необходимую мощность отсоса деревянной или металлической стружки. А также помимо удаления загрязняющих песчинок чистоту гаражного помещения. Технически устройство такой вытяжной системы отличается от обыкновенной. Это связано с необходимостью накопления удаляемых частиц из помещения. Для повышения функциональности системы ее требуется оборудовать ёмкостью для сбора стружки и пыли.

Обычно простых оконных проёмов и гаражной двери достаточно для обеспечения полноценного проветривания гаража в теплое время года. Зимой же придётся сделать дополнительные вытяжные каналы, чтобы не допустить выхолаживания помещения.

Обустройство вентиляции – советы специалистов

О том, как сделать вытяжку в погребе, есть масса мнений и советов. Давайте изучим наиболее полезные рекомендации, касающиеся создания схемы и непосредственно самой системы циркуляции воздуха для подвального помещения. Многие эксперты советуют предусмотреть вентиляционную систему еще в период постройки подвала. В это время в стенах помещения можно оставить отверстия, в которые в дальнейшем будут устанавливаться трубы. Чтобы потом не выбирать подходящее место для прокладки каналов, советуем включить вытяжную систему в изначальный проект подвала.

Пластиковые трубы для вытяжки

Трубы, которые используются для циркуляции воздуха, должны иметь одинаковый размер. Если помещение отличается повышенной влажностью, трубу для вытяжки можно взять с диаметром немного больше, чем у приточной. Одно из главных правил – не делать наоборот, иначе это повлечет задержку воздуха в помещении. Еще один полезный совет – не располагайте обе трубы рядом. В такой ситуации подвал не будет проветриваться в полной мере. Лучше всего ставить каналы в противоположных углах, чтобы воздух проходил через все помещение. Отверстие для вытяжки нужно устанавливать под потолком подвала. Это связано с тем, что отработанный горячий воздух будет стремительно выходить наверх. Такое положение трубы поспособствует бесперебойной очистке воздуха без малейших застоев под потолком.

Для обустройства вытяжной системы чаще всего используются трубы из пластика. Вентиляция погреба в гараже должна обустраиваться с использованием труб с минимумом поворотов и изгибов. Лучше всего, чтобы каналы были идеально ровными и прямыми. Кроме того, каждый из каналов должен по всей своей длине иметь одинаковый диаметр. Перед тем, как сделать вентиляцию в подвале, поставьте на трубы специальные заслонки

Их наличие особенно важно зимой, когда нужно самостоятельно регулировать подачу и отток воздуха. При вертикальных оголовках труб их потребуется защитить от дождя и снега

Это удастся сделать путем декоративной металлической накладки в виде зонтика.

Какая бывает?

Независимо от того, с каким гаражом приходится иметь дело, существует 3 способа устройства вентиляции. Они отличаются технологией монтажа и эффективностью, поэтому вам остается выбрать наиболее подходящий, чтобы извлечь из решения максимально возможный КПД.
