Системы приточной вентиляции в газовой котельной

Подбор и монтаж оборудования

Подбор оборудования будет зависеть, прежде всего, от следующих факторов:

• Площади котельной;
• Допустимого расстояния до сгораемых устройств;
• Типа помещения (отдельное помещение, отдельно стоящее помещение или уже имеющееся – например, кухня или чердак);
• Бюджета (например, моноблочная вентиляция существенно тише, чем другие виды, но она обойдется дороже)

Сами котлы при этом бывают:

• Газовые;
• Твердотопливные;
• Пеллетные (на пеллетах, по сути, это твердотопливные котлы);
• Дизельные;
• Электрические;
• Комбинированные (использующие несколько методов).

Комбинированные котлы отличный вариант в доме, где случаются перебои с электричеством или с подачей газа Источник brjansk.buyreklama.com В настоящее время, чаще всего в частных домах используются газовые котлы, и речь идет о котлах малой мощности. Обусловлено это сравнительно низкой ценой газа в газифицированной местности, и удобстве использования такого метода отопления (температура горения ниже, что позволяет применять в производстве более дешевые материалы). Для его установки понадобится разрешительная документация. Кроме того, котел одновременно с нагреванием воды (с бойлером) можно установить только для помещений до 200 м2.

Вентиляция кухни с газовой плитой

Естественная вентиляция для газовых плит, оборудованная во всех многоквартирных и частных домах, чаще всего не выполняет своего назначения. Причины в неправильном проектировании, ошибках строителей, отсутствии обслуживания и чистки. Самый простой тест – работает ли на кухне с газовой плитой вентиляция: выкурите сигарету в помещении и вернитесь в него через 15 – 20 минут. Сильный запах дыма? Значит, требования к вентиляции кухни с газовой плитой не выполняются и пора совершенствовать систему.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена помещение с газовой плитой должно соответствовать следующим требованиям к вентиляции кухни с газовой плитой СНиП 42-01:

• Высота потолков более 2 м 20 см;
• Наличие вентиляционного канала или окна с открываемой форточкой в верхней части;
• Под дверью или в нижней ее части щель или отверстия общей площадью от 25 кв. см.

Отток воздуха

кухонная вытяжка

Самый распространенный способ нормализовать вентиляцию над газовой плитой – установить вытяжку. Вентилятор вытянет воздух, поднимающийся над варочной панелью, запахи пищи и угарный газ. А широкий зонт вытяжки направит пары прямо в воздуховод. Таким образом, вытяжка обеспечивает принудительную вытяжную вентиляцию кухни с газовой плитой. Стоимость вытяжек варьирует в больших пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Существует два типа вытяжек:

• с фильтрацией и рециркуляцией воздуха;
• с отводом отработанного воздуха наружу.

Вытяжки первого типа нельзя назвать частью вентиляционной системы, ведь они никак не участвуют в воздухообмене. Зато вторые полноценно обеспечивают отток отработанного воздуха. На место которого с улицы затягивается свежий. Но если в кухне с газовой плитой установлены пластиковые окна, приточная вентиляция требует дополнительных мер.

Мощность вытяжки подбирается по формуле:

М=О * 10

О – объем воздуха в кухне, вычисляется так:

О=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно нормативным документам, в жилых квартирах многоквартирных домов разрешается обустраивать механическую вентиляцию для газового котла системы приток-выдув, без нарушения работы общедомовой вентиляции. То есть, нельзя выводить воздуховод вытяжки в шахту, полностью перекрывая вентиляционную решетку. В противном случае при выключенной вытяжке вентиляция в помещении газового котла или кухни функционировать не будет.

Все секреты подключения вытяжки в видеоролике:

Приток воздуха

оконный приточный клапан

Подача свежего воздуха, необходимого для нормальной работы газового оборудования и самочувствия людей, производится приточными устройствами.

На рынке представлены следующие типы приточных устройств для вентиляции газовой плиты в частном доме или квартире:

• Оконный приточный клапан. Встраивается в створку пластикового окна, работает автоматически или в ручном режиме. Склонен к обледенению в особо лютые морозы;
• Стеновой приточный клапан. Для установки требуется отверстие в наружной стене. Есть модели с фильтрацией воздуха, может быть автоматическим;
• Проветриватель. Навешивается на нижнюю створку пластиковой двери, работает от сети. Не только фильтрует приточный воздух, но и прогревает его.

Любое из перечисленных устройств для приточной вентиляции кухни с газовой плитой или котлом можно установить самостоятельно, используя наши рекомендации.

Основные ошибки при выборе

Наиболее распространенные ошибки при прокладке труб для газового котла в частном доме:

1. Неправильно выбранные высота и сечение трубы.
2. При установке наружного дымохода или в переходном отверстии в неотапливаемое чердачное помещение теплоизоляционный материал отсутствует.
3. Несоблюдение PPB (правил пожарной безопасности).
4. Выходной патрубок котла отводится в шахту кладочного канала без футеровки, что приводит к быстрому износу этого отверстия.
5. Установка стальных дымоходов, изготовленных из материала, не отвечающего требованиям (устойчивость к агрессивной среде, высокой температуре или низкой толщине стенок).

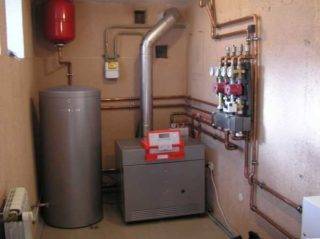

Вентиляция в котельной с газовым котлом

Для газового оборудования в нормативных документах указывается минимальная кратность воздухообмена 3 раза за 1 час. Но фактически учитывают конструкцию, устройство и характеристики модели. Если горелка открытого типа, рассчитывают объем потребляемого кислорода. Для генерации 1 кВт тепловой энергии необходимо 0,12 м³ газа. Для оборудования мощность 24 кВт этот показатель составит 2,88 м³. Средний расход кислорода в 10 раз больше, 28,8 м³ в час.

Эффективная вентиляция газовой котельной делается по таким правилам:

• Приточный патрубок для подачи устанавливается в нижней части стены напротив отопительного устройства.
• Вытяжной монтируется выше камеры сгорания.
• В приточном устанавливается обратный клапан для исключения изменения направления воздушного потока.
• Вытяжка для газового котла в частном доме большего диаметра, чем каналы.

Последнее необходимо для распределения потока от приточного вентканала между вытяжным отверстием и дымоходом отопительной установки. Иначе в камере сгорания будет создаваться меньшее давление, что приведет к снижению мощности. Читайте все о системах дымоудаления здесь.

Схема размещения элементов вентиляции и окон в котельной

Расход воздуха равняется объему поступающего

Это важно для принудительной конвекции. Иначе будет создаваться избыточное или пониженное давление в помещении.

Для твердотопливного котла

Особенность работы твердотопливного теплоснабжения заключается в периодическом попадании продуктов сгорания в помещение. Это происходит во время загрузки топлива, чистки от золы. Поэтому для отопления с твердотопливным котлом увеличивают кратность обмена воздуха на 10-15 % по сравнению с работающим на газе.

Что следует учитывать:

• Выходной канала циркуляции устанавливается вертикально в потолке над зоной образования сажи.
• Минимальное расстояние между ним и дымоходом – 0,5 м.
• Защита от обратной тяги в дымоходе. Необходимо периодически чистить его от сажи, проверять целостность.

Для искусственной конвекции воздуха устанавливают стандартные вентиляторы. Их мощность обеспечивает приток, равный сумме расхода вытяжного канала и дымохода.

Длина вертикального элемента для конвекционного движения воздушных масс должна быть не менее 3 метра. Входной патрубок находится над топкой и зольником.

Виды вытяжных каналов для котлов работающих на газу

Классический дымоход из кирпича владеет приличной массой, под него в первую очередь устраивают крепкий фундамент. Лучше это рассчитать на этапе возведения дома, но порой приходится оснастить ими здания старой постройки. Поверхности внутри делают гладкими.

Вытяжная конструкция из нержавейки противостоит химическому и механическому действию. Она устроена по принципу сэндвича: в большую по диаметру трубу поставлена меньшая. Пространство между ними заполнено материалом негорючим – каменной ватой. Производители рекомендуют разнообразные модели устройств.

Керамический дымоотвод состоит из некоторых блоков, которые монтируются в бетонном каркасе. Система оснащается тепловой изоляцией, из-за чего ей не страшны колебания температур. Она крепкая, не боится огня и влаги. Во время монтажа требуется качественно соединять модули.

Подключение ГАЗА и Дымоход . фильм — 22

В коаксиальной вытяжке меньший вентканал поставлен в середине большего. По одному подается воздух, необходимый для поддерживания процесса горения, по иному – отводятся продукты сжигания. Система имеет хорошие характеристики безопасности, экологичности, увеличивает результативность рабочего процесса оборудования.

Подбор дымоотводной трубы зависит от определенной ситуации. Любая вытяжная труба для котла на газе должна подходить нормативам СниП. Их нужно соблюдать от проектирования до монтажа, из-за того что неверно поставленная конструкция угрожает безопасности людей. К изделиям предъявляют такие требования:

• хорошая тяга, обеспечивающая полное убирание выхлопных газов;
• стойкость к большой температуре;
• непроницаемость мест стыковки индивидуальных элементов;
• наличие конденсатосборника для убирания жидкости.

В конструкциях с поворотами на таких местах устанавливают люки для осмотра, очистки. Ответвления в сторону не должны быть длиннее 1 метра, а предельное количество поворотов – три. В месте прохода перекрытия не разрешается стыкование индивидуальных элементов. Между трубой и невоспламеняющейся поверхностью оставляется просвет 5 см, а если она пожароопасная – 25 см и больше. Дымоотвод должен возвышаться над коньком крыши для хорошей тяги. Вытяжкой обеспечивается природная вентиляция помещения.

Чтобы установить принудительную систему применяют канальный вентилятор. Он потребляет электрическую энергию, благодаря этому для экономии его устанавливают исключительно на вытяжке или притоке. С двоих кончиков трубы ставят решётки, чтобы закрыть путь грызунам и сторонним предметам. Автоматика даст возможность включать приспособление вместе с запуском котла.

Из какого материала

Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.

Кирпичный дымоход

Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.

Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

Устройство кирпичного дымохода для газового котла с вставкой металлической гильзы

Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста

При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:

• Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
• Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
• Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.

Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.

Нержавеющая сталь — одностенные трубы и сендвич

Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.

Строение сендвич-трубы

Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.

Принудительная вентиляция

Для мощных котельных монтируются вентсистемы с принудительной тягой. В каналы устанавливают вентиляторы с характеристиками, соответствующим проходным сечениям. Мощность вытяжки берут с запасом 25-30 %!в(MISSING) отношении к максимальной нагрузке. Учитывается также длина воздуховода, поперечное сечение и количество изгибов.

Корпус, в котором устанавливается вентилятор, должен быть надежно защищен от коррозии и возгорания. Для этого применяют надежные покрытия, сплавы алюминия или меди.

Принудительная тяга обходится дорого по оборудованию и энергозатратам. Можно уменьшить расход электроэнергии, если применять только нагнетание или вытяжку. Но по-настоящему вентиляционная система эффективна только при нагнетании и вытягивании воздуха вентиляторами.

В котельной необходима система автоматики. Она не только обеспечивает безопасный режим эксплуатации оборудования, но также снижает расход газа, сокращая его расход, когда в этом нет необходимости.

Разновидности вентиляционных систем

Оборудование классифицируют по механизму действия. Тип определяют на этапе проектирования здания. Вентсистема – это совокупная работа вытяжных устройств и источников притока. Таким образом, она может быть:

• приточная;
• вытяжная;
• приточно-вытяжная.

Для вентиляции котельной с газовым котлом допустим только последний вариант. Использование исключительно вытяжных элементов подходит для жилых пространств с окнами и ванных.

По способу циркуляции:

• естественная;
• механическая;
• комбинированная.

Естественная циркуляция воздушных потоков базируется на разнице давлений. Приток осуществляется через отверстие, расположенное на уровне 30 см. от пола. Теплые массы поднимаются вверх и свободно покидают пространство через вытяжку, размещенную вблизи потолка. Для вентиляции газовой котельной этого может быть вполне достаточно.

Естественным также называют движение в результате ветрового давления. Например: некоторый объем поступает в здание с наветренной стороны, а выходит с подветренной. Отличительная особенность: для функционирования не требуется специальное оборудование или электроэнергия.

Аппараты принудительной вентиляции могут подавать и вытягивать воздух из локальных зон. Это вентиляторы, электродвигатели и другие приспособления.

По типу конструкции устройства бывают:

• канальные: с разветвленной сетью воздухоотводов;
• бесканальные: каналы отсутствуют, например, можно установить вентилятор в стене.

Выбор обусловлен степенью загрязненности воздуха. Так, вентиляция помещения, где установлен газовый котел, рассчитывается исходя из действующих норм.

Естественная вентиляция котельных

Это самый простой и не затратный вариант. Воздух с улицы поступает через проход, расположенный близко к полу, и выводится через вытяжку. Установка саморегулирующего приточного клапана обязательна при обустройстве котельной в частном доме.

Монтаж несложен и его легко выполнить своими руками:

1. На высоте 30 см. от пола высверливают отверстие по диаметру клапана с припуском 10 мм.
2. Клапан устанавливают с легким уклоном наружу, свободное пространство заполняют монтажной пеной.
3. Когда пена затвердеет, монтируют заслонку.

Для предотвращения засоров используют решетки, которые снижают производительность клапана, поэтому многие модели имеют вентилятор. Минимальное расстояние от агрегата до приточного отверстия 1 метр. Так перепад температур не будет оказывать влияние на работу автоматики.

Дымоход устанавливают прямо над агрегатом, вблизи формируют отверстие для вытяжки. Расчет естественной вентиляции в котельной частного дома производится по простой формуле, но он не всегда обеспечивает достаточную степень безопасности.

Система принудительной вентиляции

Искусственный метод – это совокупность приспособлений: вентиляторов, калориферов, фильтров. По сути, это климатическое оборудование.

Готовые инженерные решения могут обладать рядом дополнительных функций, например: запускаться при включении горелки. Для бесперебойной работы рекомендуется установка генератора.

Стандартизация вентиляции при эксплуатации газовых котлов

Следует отметить, что газовое оборудование является источником повышенной опасности. Поэтому порядок проектирования и эксплуатации котельных стандартизирован государством, и соблюдение этих требований строго им контролируется.

Для упорядочения всех требований разработаны и применяются «Строительные Нормы и Правила 2.04.05. II-35», и II-35–76. Основные требования к помещениям для газовых котлов изложены выше.

Этот документ также регламентирует:

• порядок разработки технической документации;
• размеры и мощности вентиляционных систем для разного вида строений;
• их виды и порядок обустройства.

Виды вентиляционных систем

Циркуляция воздушных масс в помещении выполняется естественной или принудительной. Первую применяют для котлоагрегатов тепловой мощностью до 30 кВт, если подобная система предусмотрена для данной модификации заводом-изготовителем.

Вторая схема устанавливается в более мощных котлах с развитыми поверхностями нагрева, несколькими контурами циркуляции и большой протяженностью дымовентиляционных каналов. Такая система теплоснабжения имеет большие аэродинамические сопротивления по пути движения газовоздушной смеси, которую потребуется преодолеть дымовым газам.

В связи с чем их движение может быть обеспечено только принудительно с использованием дутьевого вентилятора или дымососа.

Естественная

В наименьшей степени эффективная система и при этом более простая, устанавливается в одноэтажных домах небольшой площади с маломощными котлами. Зачастую ее используют для организации воздухообмена, протекающего в подвальных, чердачных, подсобных помещениях и гаражах.

Естественная вытяжка в котельной

Забор воздушных масс в помещении топочной выполняется через форточки, оконные проемы, вентиляционные решётки в дверных полотнах, а вытяжная вентиляция — через воздуховоды, размещенные вверху стен либо в потолочных перекрытиях с выводом над крышей.

К примеру, размещают котлоагрегат непосредственно против входа, а вытяжное отверстие — над котлом. Воздушные массы передвигаются снизу, проходят через всю топочную и поступают вверх к вытяжке. Окно при этом может находиться на любой стене.

Выходное отверстие воздуховодов не рекомендуют размещать около котла. В зимнее время резкое падение температур наружного воздуха может отразиться на работе котла, в связи, с чем отверстие выполняют на расстоянии не меньше 1-1.5 м от зоны его расположения.

Принудительная

Турбированные отопительные устройства или котлы с принудительной циркуляцией устанавливаются только по рекомендациям завода-изготовителя оборудования. Они выпускаются с закрытыми топочными камерами, а воздух подается дутьевыми центробежными вентиляторами.

Для повышения эффективности котельного оборудования и его ремонта, в современных котлах устанавливают комбинированная система воздухоподачи с применением воздушных фильтров, калорифера, для предварительного подогрева воздуха и вентиляторов.

Для газовых котлов большей мощности дополнительно устанавливаются дымососы, которые создают разрежение в топке, тем самым заставляя перемещаться дымовые газы по газоходам.

Инновационные бытовые котлоагрегаты с закрытой топкой, использующие газообразное топливо, комплектуются автоматикой с погодозависимой системой управления и безопасности.

Она устанавливает режим в зависимости от температуры наружного воздуха, в связи, с чем регулирует подачу объема газового топлива. Данная функция должна согласовываться с количеством воздуха поступающего в котел, чтобы обеспечить полноту сгорания газа.

Для согласованности теплотехнических и аэродинамических процессов служат первичные датчики по температуре греющей воды и давлению тяги в топочном пространстве.

Таким образом, исполнительные механизмы в режиме открытия/закрытия топлива будет работать пропорционально с расходом воздуха, поступающего на горелочное устройство.

Варианты вентиляции

Естественная вентиляция По способу организации воздухообмена известные вентиляционные системы бывают работающими по принципу естественного притока либо принудительными. Первый способ относится к сравнительно простым вариантам, однако эффективность вентилирования помещения в этом случае заметно снижается. Тем не менее, из-за своей простоты эти системы широко применяются в частных хозяйствах и многоквартирных домах.

Естественная вентиляция

Принцип работы системы естественного притока основывается на следующих природных законах:

• слои теплого воздуха всегда устремляются вверх;
• с течением времени они перемещаются в сторону пониженного давления;
• у земли плотность воздуха всегда выше, чем на высоте.

Для организации естественного воздухообмена достаточно обеспечить в помещении определенную разницу давлений. Сделать это можно несколькими способами, выбор которых зависит от конкретных условий и предпочтений хозяина:

• между улицей и помещением делается небольшое отверстие, являющееся точкой притока наружного воздуха;
• из комнаты на крышу выводится вытяжная труба, выход которой располагается выше, чем точка притока, – на ее конце давление будет ниже.

В результате воздушные массы будут перемещаться от места приточки с улицы в сторону выходного отверстия вытяжной трубы.

Расстояние между точкой забора и окончанием вытяжного канала выбирается по возможности максимальным. Это гарантирует качественную вентиляцию помещения, поскольку воздушные потоки охватывают все помещение

Особое внимание обращается на то, чтобы между двумя этими точками не располагалось закрытых дверей. Разновидностями этого способа воздухообмена являются вытяжная или приточная вентиляционные системы, обходящиеся без принудительного воздействия

Принудительный воздухообмен

Схема принудительной вентиляции Если возможностей естественной циркуляции недостаточно для качественного проветривания помещения котельной, потребуется принудительная вентиляция. Она обустраивается за счет применения специального оборудования, посредством которого организуется вынужденное перемещение воздушных масс. Обычно это канальные вентиляторы различной мощности, устанавливаемые в следующих местах:

• на наружной стороне дома;
• непосредственно над самим котлом в виде вытяжки;
• внутри канала приточной и вытяжной системы.

В последнем случае согласно действующим нормам в тех же воздушных каналах устанавливаются фильтры очистки, водные калориферы и поглотители шума.

Необходимость вентиляции в частном доме

Используются настенные агрегаты различной мощности, имеющие компактную и продуктивную топку открытого или закрытого типа. К размещению оборудования предъявляются менее жесткие условия, чем для напольных видов, поэтому их ставят в котельной, кухне, ванной комнате или подсобных помещениях.

Собственники иногда сомневаются в необходимости вытяжки в котельной, считая достаточным открывание фрамуги. Держать форточку постоянно открытой неудобно в зимнее время, а периодическое проветривание не полностью решает проблему воздухообмена. Организовывается принудительная подача воздуха, помимо естественного притока. При отсутствии нормальной вентиляции снижается производительность настенного котла, а нормальный приток воздуха обеспечивает сгорание топлива без остатков, поэтому увеличивается показатель эффективности.

Система выполняет функции:

• подает кислород в том объеме, который нужен для горения газа;
• вытяжка удаляет дым и угарный газ;
• убирает случайные выбросы газа, вызывающие отравление домашних животных и человека.

Требования к газовой котельной

В России газовые котельные пользуются куда большим спросом, чем, к примеру, твёрдо- или жидкотопливные, и связано это с простотой эксплуатации и дешевизной обслуживания газового оборудования.распространены повсеместно, они используются в частных и многоквартирных домах, и даже на производстве, особенно если неподалёку располагается уже проложенная газовая магистраль. Пользоваться другими видами котельных в такой ситуации просто нецелесообразно.

У газовых котельных достаточно много преимуществ, среди которых высокий КПД, автономность, низкий уровень вредных выбросов в атмосферу. Но и требований к газовой котельной при этом предъявляется много — они подробно изложены в нормах наи нормах на газоснабжение (СНиПы).

На практике, однако, могут пригодиться далеко не все из этих требований.

Отдельное помещение для газовой котельной

Требования к газовой котельной диктуют необходимость в отдельном помещении, только если мощность используемой установки превышает 60 кВт. Для котла меньшей мощности отдельная «жилплощадь» не нужна, но помещение (например, кухня), в котором он будет установлен, должно соответствовать нескольким важным пунктам:

• высота потолков — от 2,5 м;
• объём воздуха — от 15 м³;
• достаточно мощная система вентиляции;
• наличие открывающегося окна или окна с форточкой.

Если же мощность газовой котельной превышает 60 кВт, то по нормам строительство отдельного помещения для неё является обязательным

При этом неважно, где именно оно будет расположено: на крыше, в подвале, рядом с домом или на каком-либо из этажей

Требования к газовой котельной как к помещению — такие же, как к обыкновенной комнате, где располагается котёл, но стены при этом должны быть огнеупорными и выдерживать высокую температуру на протяжении не менее 45 минут (на случай ЧП).

Стоит помнить, что требования к газовой котельной изменяются в зависимости от мощности оборудования.

Требования к помещению под газовую котельную

В большинстве случаев газовая котельная всё же требует отдельного помещения: например, когда отапливать необходимо большие помещения. В такой ситуации рекомендуется или пристроить котельную к отапливаемому зданию, или возвести её неподалёку.

Строительство котельной любого типа начинается с консультации со специалистами, за которой следует проектирование, затем — приобретение оборудования, монтажные работы, пуск-наладка и регистрация свежевыстроенной котельной в ответственных органах. Продумывание помещения под котельную начинается ещё на моменте проектирования. Технические характеристики могут варьироваться в зависимости от нужд заказчика, но требования к газовой котельной как к помещению всегда остаются одинаковыми:

• Помещение. Высота потолков должна составлять как минимум 2,5 м. Самое главное требование к газовой котельной в отдельном помещении — её огнеупорность, поэтому стены, пол и потолок необходимо отделать материалом, не поддерживающим горение. Для стен, к примеру, идеально подойдёт керамическая плитка, для пола — бетон. Дверной проём должен быть не менее 0,8 м в ширину, а размер окна — 0,3 м³ на каждые 10 кубометров помещения.
• Вентиляция. Подача свежего воздуха может осуществляться или через сообщённую с отапливаемым зданием вентиляционную систему, или с улицы. При этом размеры вентиляционных отверстий рассчитываются, исходя из: 30 кв. см на 1 кВт, если воздух поступает из вентиляционной системы помещения, и 8 кв. см на 1 кВт, если воздух поступает с улицы.
• Дымоход. Для дымохода в стене котельной требуется проделать два отверстия: непосредственно для дымохода и для его технологического обслуживания чуть ниже. Дымоход обязательно должен быть газонепроницаемым, выходящим наружу не ниже конька крыши — только так создадутся необходимые условия для корректного вывода продуктов горения наружу.
• Установка котла. Газовый котёл устанавливается вдали от любых источников огня, на расстоянии как минимум 10 см от стены, а также таким образом, чтобы доступ к нему был открыт с любой стороны.

Вентиляция для котла: её параметры и схема

Газовый котёл с изолированной камерой сгорания оснащается коаксиальным каналом. Такой дымоход позволяет одновременно выводить дым и доставлять свежий кислород.

Конструкция состоит из двух труб разного диаметра, меньшая из которых располагается внутри большой. По внутренней трубе меньшего диаметра выводится дым, а по пространству между трубами поступает свежий кислород.

Нормативы при установке газового котла и обустройстве вентиляции:

1. К дымоходу можно подключить один или два газовых прибора, не больше. Это правило действует независимо от удалённости и расположения.
2. Вентиляционный канал должен быть герметичен.
3. Швы обрабатываются герметиками, свойства которых позволяют обеспечивать изоляцию под воздействием высоких температур.
4. Система должна состоять из негорючих материалов.
5. Горизонтальные участки вытяжки должны состоять из двух каналов: один для выведения дыма, второй для прочистки.
6. Канал, предназначенный для чистки, располагается ниже основного на 25—35 см.

Существуют строгие требования к вентиляции по размерным параметрам и расстояниям:

1. Пространство от горизонтальной трубы до потолка не менее 20 см.
2. Стены, пол и потолок помещения должны быть сделаны из негорючих материалов.
3. На выходе трубы все горючие материалы должны обшиваться слоем негорючей изоляции.
4. Расстояние от внешней стены, откуда выходит труба, до окончания дымохода не должно быть меньше 30 см.
5. Если напротив горизонтальной трубы есть ещё одна стена, расстояние до неё не должно быть меньше 60 см.
6. Расстояние от поверхности земли до трубы – не менее 20 см.

Требования к вентиляции для котлового прибора с открытым горением:

1. Оборудуется канал для выведения дыма.
2. Обустраивается общая система с эффективной подачей требуемых объёмов кислорода.

Вытяжная и приточная вентиляция для газового котла размещается в противоположных углах, оборудуется обратным клапаном. Он обеспечит защиту в случае нарушения направления перемещения потоков, когда продукты горения потянет в здание, а свежий воздух будет уходить за пределы.

Размерные параметры вентиляции рассчитываются исходя из необходимых объёмов выведения газов и подачи кислорода. Объёмы выведения равняются трём единицам кратности воздухообмена в помещении. Кратность воздухообмена – это количество воздуха, проходящее через помещение за единицу времени (один час). Подача кислорода равняется трём единицам кратности плюс объём, поглощаемый горением.

Диаметр воздуховода рассчитывается исходя из мощности котла

Пример расчёта параметров воздухообмена:

1. Размеры помещения: длина (i) 3 метра, ширина (b) 4 метра, высота (h) 3 метра. Объём (v) помещения равен 36 кубическим метрам и рассчитывается по формуле (v = I * b * h).
2. Кратность воздухообмена (к) рассчитывается по формуле k = (6-h) * 0,25+3. Считаем – k = (6-3) * 0,25+3 = 3,75.
3. Объём, который проходит за час (V). V = v * k = 36 * 3,75 = 135 кубических метров.
4. Площадь поперечного сечения вытяжки (S). S = V/(v x t), где t (время) = 1 час. S = 135/(3600 х 1) = 0,037 кв. м. Приточное отверстие должно иметь аналогичный размер.

Дымоход может быть оборудован различными способами:

1. Выход горизонтально в стену.
2. Выход в стену с изгибом и подъёмом.
3. Вертикальный выход в потолок с изгибом.
4. Прямой вертикальный выход через кровлю.

Схема вентиляции в частном доме с коаксиальным дымоходом имеет следующий вид:

• газовый котёл;
• угловой коаксиальный отвод;
• коаксиальная труба;
• отводчик конденсата;
• фильтр;
• защитная решётка;
• горизонтальный и вертикальный наконечники;
• накладка на крышу.

https://youtube.com/watch?v=R_sSXf4UU1c

Нормы вентиляции газовой котельной по СНиП

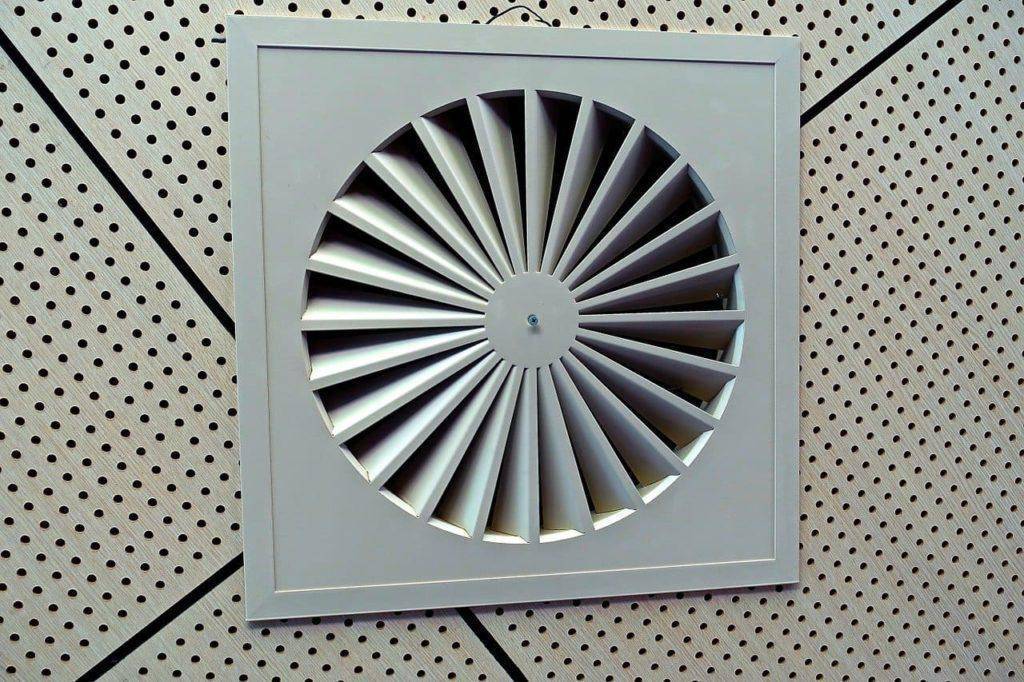

Вытяжной вентилятор

Все требования к вентиляции газовой котельной изложены в СНиП 2.04.05, II-35.

• В помещении газовой котельной обязательно должна быть вентиляция, выход воздуховода располагается на потолке;
• Возле канала для дымохода пробивается еще один, на 30 см. ниже. Он служит для очистки дымохода;
• Приток воздуха обеспечивается с улицы через вентканал или из прилегающего помещения через отверстия в нижней части двери;
• Приток воздуха для вентиляции рассчитывается, исходя из мощности котла:
  • приток с улицы: на 1 киловатт мощности – от 8 кв. сантиметров продухов;
  • приток из соседнего помещения: на 1 киловатт мощности – от 30 кв. сантиметров продухов.

С остальными правилами оборудования котельной в частном доме можно ознакомиться в соответствующих нормативных документах.

Заключение

Всякое отклонение от проектных данных является нарушением, а значит – основанием для запрета запуска в эксплуатацию котла и вентиляционной системы, поскольку последствия от данных нарушений непредсказуемы.

И лишь при полном соблюдении требований СНиП можно рассчитывать на оптимальную циркуляцию воздуха в газовой котельной. А значит и экономичную работу газового котла, что, несомненно, отразится на вашем бюджете.

Материал взят с сайта: https://ventinginfo.ru/sistemyventilyacii/trebovaniya-k-ventilyatsii-gazovoj-kotelnoj-standarty-normy-i-pravila

По первому требованию будет удален в течении 24х часов.
