Вентиляция в ванной комнате и туалете: принудительная вентиляция, монтаж своими руками

Правила расчета наиболее оптимальной мощности и производительности вентиляции для ванной и туалета

Под таким длинным подзаголовком будет скрываться достаточно короткий раздел, описывающий правила, по которым нужно подбирать ту или иную систему.

Первое, на что следует обратить внимание – общий объем помещения и его тип. Чем более сложным в части сохранения наиболее оптимального микроклимата будет помещение, тем больше нюансов нужно учесть при выборе его системы вентиляции

Чем более сложным в части сохранения наиболее оптимального микроклимата будет помещение, тем больше нюансов нужно учесть при выборе его системы вентиляции.

В нашем случае ванная, туалет или совмещенный санузел будет являться одним из наиболее сложных помещений, так как они являются очень влажными. И для них нужно предусмотреть такую мощность вентиляции, которая сможет обеспечить воздухообмен такого помещения.

Для ванной комнаты есть правило расчета оптимального воздухообмена. Он рассчитывается в единицу времени – 1 час. Это тот объем воздуха, который должен смениться внутри помещения за один час.

Для наиболее оптимальной работы вентиляции в ванной комнате она должна обеспечивать воздухообмен, кратный минимум 10 объемам воздуха внутри помещения.

Получается, что объем воздуха внутри ванной должен смениться как минимум 10 раз за один час. Если удастся подобрать или смонтировать систему, которая по мощности окажется больше, чем указанный воздухообмен, то и результат от ее эксплуатации будет более, чем хороший, так как позволит добиться снижения уровня сырости внутри помещения.

Однако нужно понимать, что без должного уровня притока воздуха внутрь помещения будет невозможно обеспечить заданный объем отводимого воздуха. Как результат – влажность внутри ванной станет существенно ниже, что сократит риск возникновения остальных проблем.

Наиболее качественный вариант для притока воздуха – это либо наличие зазора между полом и дверью в ванную, либо установка специального приточного клапана.

Основные разновидности вентиляционных систем

Прежде чем начинать монтаж вентиляции в ванной или ее модернизацию, необходимо выбрать оптимальный вариант вытяжной системы для каждого отдельного случая. Сегодня различают несколько видов вентилирования, каждый из которых обладает своими преимуществами. Если отбросить технические подробности, то вне зависимости от типа, размера и назначения помещения в нем имеется один из следующих вариантов вытяжки:

1. Естественная.

Распространённый для частных домовладений вид системы газообмена, который включает форточки, окна, двери. Приток свежего воздуха осуществляется за счет естественного движения атмосферы. Ключевое достоинство данного варианта – его наличие в проекте любого строящегося дома, что исключает острую необходимость дополнительных затрат.

1. Принудительная.

Представляет собой модернизацию существующих воздуховодов, повышающую их рабочие характеристики. Распространенный пример: недостаточная естественная вентиляция в туалете или «глухой» ванной комнате многоквартирного дома качественно улучшается путем установки вентилятора в «отдушину». Данный вариант потребует некоторых вложений, но гарантированно решит проблему отсутствия чистого воздуха в помещениях, расположение которых не позволяет оборудовать оконный проём.

1. Вытяжная.

Комбинированный тип проветривания, который в настоящее время является широко распространённым, подразумевает использование механического и естественного принципа стимуляции движения воздуха. Воздушные массы втягиваются шахтой и выбрасываются наружу, создавая разницу давления, которая компенсируется свежим воздухом. Нередко обозначенный тип совмещается в конструкции с обратным клапаном – специальным элементом, предотвращающим возврат плохой атмосферы из воздуховода из-за возникающей рабочей разницы давления.

1. Приточная.

Чаще всего механический тип системы проветривания, при котором по специальному каналу принудительным или естественным путем подается чистый воздух, создаёт давление, благодаря которому отработанная атмосфера «выталкивается» из помещения.

1. Смешанный вариант.

Представляет собой комбинацию из нескольких вышеупомянутых видов. Актуален для частной недвижимости, особенно если в нем имеется несколько отдельных санитарных помещений, связанных общим воздушным каналом.

Классификация вытяжных вентиляторов

При выборе учитывают принцип работы и тип компонентов, входящих в состав вентиляционной системы.

Этим определяются эффективность и уровень шума аппаратуры, а также стоимость ее установки и срок службы.

Осевой вентилятор канального типа.

Принудительный воздухообмен возможен при использовании 3 видов вентиляторов:

1. Радиального. Приток воздуха обеспечивается созданием центробежной силы. Рабочее колесо с лопастями вращается, перемещая воздушные массы. Изменение наклона детали позволяет снизить энергопотребление прибора и уровень шума.
2. Диаметрального. Такие вентиляторы являются компонентами сплит-систем и тепловых пушек. Для проветривания санитарных комнат они не подходят.
3. Осевого. Эти устройства имеют приемлемую стоимость и высокую мощность. Недостатком считается шумность аппаратуры. Вентилятор состоит из колеса с несколькими лопастями. Деталь вращается благодаря работе электрического мотора.

Вытяжки для кухни без отвода в вентиляцию

Случается так, что проем для вентиляции находится далеко от плиты, подводить отводы к ней становится проблематичным. Тогда может помочь вытяжка для кухни без отводного короба. Она работает по принципу фильтрации загрязненного воздуха, что позволяет использовать его вторично.

Основная деталь рециркуляционной вытяжки – фильтры, которые очищают воздух от жира, водяного пара, способны адсорбировать запах. Как правило, фильтрационная схема состоит из двух частей:

• фильтры для грубой очистки, которые очищают воздухопоток от влаги, частиц жира, масла, пыль и т.д. Представляют собой пластиковую или металлическую решетку, которую можно использовать много раз;
• фильтры для тонкой, тщательной очистки, задерживающие водяной пар, запахи. Наиболее часто используются угольные фильтры, отличающиеся адсорбирующими свойствами.

Угольные фильтры для рециркуляционных вытяжек необходимо часто менять, что приведет к определенным материальным затратам. При интенсивном, частом приготовлении пищи фильтрационная система засорится быстро, фильтр придется сменить через месяц. Если использование вытяжки происходит нечасто, возможна смена через 2-3 месяца. Со временем угольный фильтр теряет свои поглощающие свойства, слеживается. Прохождение воздухопотока усложняется, замедляется.

Рециркуляционные вытяжки оснащаются мощными вентиляторами, способными вытягивать воздушный поток через плотный угольный фильтр. Рабочий шум приборов несколько выше традиционных аналогов.

Конструктивно делятся на:

• плоские;
• встраиваемые;
• подвесные;
• наклонные.

Наиболее эффективны именно наклонные устройства.

Варианты вентиляции для ванны и туалета частного дома

В принципе, к вентиляции для ванной и туалета в частном доме надо относиться точно так же, как и к любому другому помещению. Правда, есть у этих комнат свой собственный норматив воздухообмена, который определяется величиною 25 м³/час в независимости от объема пространства. При этом если санузел является совмещенным, тогда данный показатель увеличивается вдвое, то есть 50 м³/час.

Во всем остальном это обычные комнаты, в которых можно обустроить естественную или принудительную вентиляцию. Рассмотрим их по отдельности.

Естественная

Естественная вентиляция — это свободный поток воздуха, который перемещается за счет физических законов, где в основе лежит движение воздушных масс в противоположных направлениям в зависимости от их температуры. То есть, теплый поднимается к потолку, холодный опускается к полу.

На этом и строится вентиляция санузла. То есть, в стену помещения в процессе строительства закладывается труба или сооружается отдельный вентиляционный короб из бетонных блоков, в которые делается врезка в виде отвода. Через него и будет происходить отток теплого воздуха по воздуховодам. Отвод производится через крышу на улицу.

Конечно, без пополнения воздуха внутри ванной или туалета движение невозможно, поэтому необходима приточная магистраль, через которую воздух будет попадать в эти комнаты. Обычно никакого специального устройства для этого в помещениях не делается. Приток воздуха происходит через неплотности в конструкции входной двери. А сам воздух поступает через приточные каналы, расположенные в смежных помещениях. Вот так работает естественная вентиляция в туалете и ванной.

Принудительная

Принудительная вентиляция туалета и ванной – это все тот же вентиляционный стояк, в который устанавливается вентилятор. Это может быть обычный бытовой вытяжной прибор или более сложный в виде канальной конструкции, то есть труба с установленным внутрь вентилятором.

Необходимо отметить, что именно эта система чаще всего и монтируется в частных домах. К тому же она не требует особых затрат. Да и сам монтаж принудительной вентиляции данного типа не очень сложен. Для этого надо просто на стену, где расположен вентиляционный канал, установить и закрепить бытовой вытяжной вентилятор. Крепится он на четыре самореза, которые своими руками вкрутить не составит большого труда. Основная и более сложная задача – это подключить вентилятор к розетке. Длины питающего провода может не хватить, поэтому его просто удлиняют.

Есть в питании вентилятора электрическим током одна хитрость. Работать этот прибор должен не всегда. Чаще его включают, когда посещают туалет или ванную, поэтому делают синхронное включение вентилятора с освещением комнат. То есть, зашли в ванную, включили освещение, тут же автоматически включается и вентилятор. И, наоборот, с выключением. Схема несложная, разобраться и подключить ее небольшая проблема.

И еще один момент, который касается производительности выбираемого прибора. Он должен соответствовать нормативам воздухообмена в этих двух помещениях. Во всяком случае, показатель не должен быть меньше объема отводимого воздуха. То есть, производительность вентилятора не должна быть меньше 25 м³/час для туалета и ванной по отдельности, и 50 м³/час для санузла.

Советы от профессионалов

Если человек никогда в жизни не сталкивался с установкой и обслуживанием вентиляционных систем, ему обязательно нужно ознакомиться со следующими рекомендациями:

В первую очередь необходимо сделать все возможное, чтобы в помещении был достаточный приток свежего воздуха. В противном случае не спасет даже самый мощный вентилятор.
Дорогостоящее оборудование не всегда является залогом эффективного воздухообмена. Гораздо большее значение имеет грамотное размещение вентилятора и системы воздуховодов. Если все рассчитать правильно, можно обойтись достаточно дешевыми приборами.
Наличие в жилище кондиционера, ионизатора, очистителя или увлажнителя не является поводом для вопросов, нужна ли вентиляция в туалете

Важно понимать, что все перечисленные приборы не могут обеспечивать приток свежего воздуха.
Для увеличения срока службы установленное оборудование должно проходить регулярное профилактическое обслуживание. К примеру, лопасти вентилятора в процессе эксплуатации постепенно засоряются пылью, копотью и жиром. В итоге эффективность системы заметно снижается, и она уже не в состоянии выдавать максимум своего потенциала

В некоторых случаях обильные загрязнения лопастей провоцируют перегорания мотора. Поэтому их нужно периодически чистить (раз в 3-5 лет). Точные сроки зависят от условий эксплуатации и степени нагрузки на прибор.
Профилактические мероприятия также предусматривают осмотр и чистку вентиляционных каналов. Если с пластиковыми воздуховодами, проложенными самими жильцами, проблем обычно не возникает (их всегда можно разобрать), то с домовыми шахтами все куда сложнее. В первую очередь это касается старых домов, где за десятилетия эксплуатации внутри воздуховодов скапливается множество различного мусора и грязи. Своими силами справиться с такой задачей не получится, т.к. для этого необходимо специальное оборудование. Для этого существуют специальные службы.
При использовании приточной системы важно позаботиться о надежной проводке для вентилятора. Дело в том, что внутри ванной всегда повышенная влажность воздуха. Поэтому для прокладки питания необходимо выбирать влагостойкий кабель, размещая его в специальном коробе. Удобнее всего это делать, если в помещении используется подвесная потолочная система.

В итоге эффективность системы заметно снижается, и она уже не в состоянии выдавать максимум своего потенциала. В некоторых случаях обильные загрязнения лопастей провоцируют перегорания мотора. Поэтому их нужно периодически чистить (раз в 3-5 лет). Точные сроки зависят от условий эксплуатации и степени нагрузки на прибор.
Профилактические мероприятия также предусматривают осмотр и чистку вентиляционных каналов. Если с пластиковыми воздуховодами, проложенными самими жильцами, проблем обычно не возникает (их всегда можно разобрать), то с домовыми шахтами все куда сложнее. В первую очередь это касается старых домов, где за десятилетия эксплуатации внутри воздуховодов скапливается множество различного мусора и грязи. Своими силами справиться с такой задачей не получится, т.к. для этого необходимо специальное оборудование

Для этого существуют специальные службы.
При использовании приточной системы важно позаботиться о надежной проводке для вентилятора. Дело в том, что внутри ванной всегда повышенная влажность воздуха

Поэтому для прокладки питания необходимо выбирать влагостойкий кабель, размещая его в специальном коробе. Удобнее всего это делать, если в помещении используется подвесная потолочная система.

3 Самостоятельная установка

Установить вытяжку в туалете самостоятельно не слишком тяжело, особенно если вариант накладной и нужно просто вмонтировать устройство в отверстие. Но в любом случае работа будет состоять из нескольких ключевых этапов.

Установка состоит из следующих шагов:

1. 1. Подготовка места, где будет установлена вытяжка. Если есть необходимость, то канал для монтажа расширяется, хотя рекомендуется покупать устройство именно под уже сделанную вытяжку. В противном случае придётся портить отделку. Если канал вышел небольшим, то нужно подобрать соответствующую гофру или трубу подходящего диаметра. Все щели и зазоры, которые образовались после работы, заделывают монтажной пеной, а сверху — гипсом и финишной отделкой.
2. 2. Непосредственная установка. После того как прибор приобретён и место подготовлено, можно переходить к установке оборудования. На внутренние и внешние поверхности, с которыми вентилятор будет соприкасаться, накладывается гелевый клей. Дальше вентилятор прижимается на несколько минут, после чего фасадная крышка привинчивается с помощью саморезов.
3. 3. Подключение к электросети. Кабель необходимо провести точно к тому месту, где будет располагаться устройство. Желательно устанавливать его во время проведения ремонта, так как тогда провода можно будет спрятать за отделкой. В противном случае все кабели нужно скрывать в специальных коробах.

Особенности принудительных вентиляционных систем

Сегодня обеспечить поступление очищенного воздуха в комнаты можно за счет нескольких механизмов. Вентиляция в доме может быть приточно-вытяжной (это единичные установки, не требующие дополнительного оборудования), наборной приточной, вытяжной, а также осуществляться за счет работы канального кондиционера.

Если в комнате установлены металлопластиковые окна, преграждающие доступ свежего воздуха, обеспечить вентиляцию необходимо за счет монтажа специальных клапанов в оконном профиле.

Согласно рекомендациям специалистов, именно приточно-вытяжные системы могут обеспечить наилучшее вентилирование домашних помещений. Такая конструкция представляет собой систему, состоящую из вентилятора (корпус с шумоизоляцией уменьшает громкость его работы), модуля автоматики, а также специальных фильтров и датчиков, влияющих на качество работы.

Когда такая система выключена, в помещение не поступает холодный воздух, поскольку специальная заслонка в корпусе препятствует его дальнейшему распространению.

Благодаря работе приточно-вытяжных систем можно обеспечить комплексную очистку воздуха в помещении. Некоторые разновидности таких конструкций позволяют и прогревать воздух в случае необходимости.

Внимание! Стоимость вентиляторов такого типа будет напрямую зависеть от их производительности. Для небольших комнат подойдут вентиляторы в 150 кубометров в час

Предельная мощность принудительных вытяжек такого типа составляет около 750 кубических метров в час

Стандартная принудительная вытяжка включает в себя один вентилятор, поэтому малоэффективна в комнатах с большими параметрами. Тем не менее, в небольших помещениях она легко справится с процессами очистки воздуха и удаления вредных веществ.

Наборная приточная вентиляция включает в себя аналогичные элементы, но они не монтируются в общий корпус. Как правило, вентилятор, фильтры и прочие составляющие таких систем размещаются в отдельности.

Средняя мощность такой системы вентилирования может существенно колебаться, начиная с 80 и заканчивая 7 тысячами кубических метров в час.

Еще один способ вентилирования – кондиционеры канального типа – не отличаются высокими показателями производительности. В среднем они будут способствовать очистке около 20% воздуха в комнате. Дополнительные фильтры, а также нагревательные блоки помогут решить некоторые сложности, связанные с их эксплуатацией.

Увеличить эффективность работы принудительных системы вентилирования можно, соорудив притягивающую конструкцию и непосредственно в зоне окна. В оконном профиле крепятся приточные клапаны, а в шахтах – вентиляторы и датчики влажности. С ростом показателей влажности автоматически будут включаться встроенные вентиляторы, и воздух в комнате очистится. Через клапаны, установленные в окнах, в ваш дом поступит свежий воздух.

Важно! Единственное отрицательное свойство таких систем заключается в отсутствии возможности регулирования температуры воздуха, поступающей с улицы в жаркий и холодный сезон. Нет четких критериев, определяющих, какой тип принудительной вытяжки лучше разместить в доме или квартире

Нет четких критериев, определяющих, какой тип принудительной вытяжки лучше разместить в доме или квартире.

Но если вы желаете получить эффективный результат – ориентируйтесь на следующие рекомендации:

• для 1- и 2-комнатных помещений достаточно вытяжек производительностью в 200-300 кубометров в час;
• в квартирах с большим числом комнат производительность такой вытяжки должна составлять около 350-500 кубических метров в час;
• показатели статического давления для квартир с 2-3 комнатами должны превышать 400 Па.

Стоит отметить, что особенности установки и эксплуатации таких вытяжек могут отличаться в зависимости от их предназначения.

Поговорим о том, как подключить принудительную систему вентилирования в комнатах, где такой подход считается наиболее распространенным – в ванной комнате и на кухне.

Монтаж своими руками

Когда в ванной комнате или туалете отсутствует вентиляционная система, значит, самое время начать ее самостоятельно проектировать и монтировать. Выполняются такие работы довольно просто.

В многоквартирных домах системы спроектированы так, что вентиляционные ходы располагаются с обратной стороны ванн и санузлов

Вся процедура будет заключаться в том, что необходимо осторожно создать отверстие и вывести его в канал вентиляции. В многоэтажках уже должны быть ниши, ведущие в вентиляционные каналы

Сами ниши принято оборудовать радиальными, осевыми вентиляторами; устройства подключают к источникам питания, один из проводов подключают либо на отдельный выключатель, либо на тот же, что и размыкает цепь света в ванной комнате. Это довольно удобно, так как вентилятор будет гарантировано работать, когда в ванной будет загораться свет.

Ассортимент современных систем на рынке вентиляционных товаров и услуг позволяет устанавливать множество дополнительных навесных устройств — гироскопы, датчики температур, регуляторы влажности, оборотов, таймеры. После этого отверстие закрывается красивыми декоративными решетками.

В случаях когда санузел не совмещен, когда ванная комната содержит вентканал, а туалет нет применяют ту же технологию, только дважды. Первый вентилятор устанавливается в нишу между ванной комнатой. и каналом, второй — во второй нише, между санузлом и ванной комнатой.

В случае, когда необходимо монтировать вентиляцию в туалете в частном доме, своими руками можно сделать не только выход в вентканал, но и сам вентканал. Специалисты советуют либо учитывать каналы при возведении стен, либо грамотно подключатся в выхлопную систему печи (если таковая есть).

Перейдем к практическим схемам и проектам вентиляционных систем.

Классификация вентиляторов

Разновидности вентиляторов в ванную и туалет

Чтобы правильно выбрать вентилятор, нужно изучить схему прокладки и расположения шахты и каналов, а также их конфигурацию. Возможно, придется сделать новые отверстия и установить дополнительные коммуникации. Необходимо помнить, что качественная циркуляция воздуха возможна только при наличии притока и оттока. Если одно условие отсутствует, второе становится бесполезным.

Чтобы сделать вытяжку в ванной или туалете, можно использовать вентиляторы такого типа:

• Осевые настенные. Изделия представляют собой закрепленный на валу электромотора пропеллер. Корпус прибора круглый, что позволяет его легко адаптировать под каналы соответствующего сечения. Воздух направляется вдоль оси двигателя, за счет чего достигается высокая эффективность устройства.
• Радиальные. Принцип работы основан на центробежной силе, которую создает вращающийся барабан, расположенный поперек канала. Существуют модели со стационарными и регулируемыми лопастями. Крутящийся барабан выбрасывает воздух в стороны, где он уплотняется в корпусе и подается в канал. Создается разрежение, которое способствует втягиванию масс извне.
• Канальные. Представляют собой врезки в коммуникации, внутри которых установлены вентиляторы осевого или центробежного типа. Предназначены для повышения тяги в канале при его большой протяженности или после поворотов.
• Крышные. Изделия используются в механических системах вытяжного или комбинированного типа. Устанавливаются на горловинах вертикальных шахт для засасывания загрязненного воздуха и дальнейшего его выброса в коллектор, откуда он выводится на улицу.

Монтаж принудительной вентиляции с нуля

Когда устройства вытяжки изначально нет совсем и нужно начинать работы с чистого листа, не стоит пугаться. Зачастую сделать это гораздо легче, чем переделывать старую систему.

Сначала определяется способ монтажа – через стену или сквозь отверстие в потолке. Для этого нужно высчитать, какой тип будет максимально эффективным, удобным.

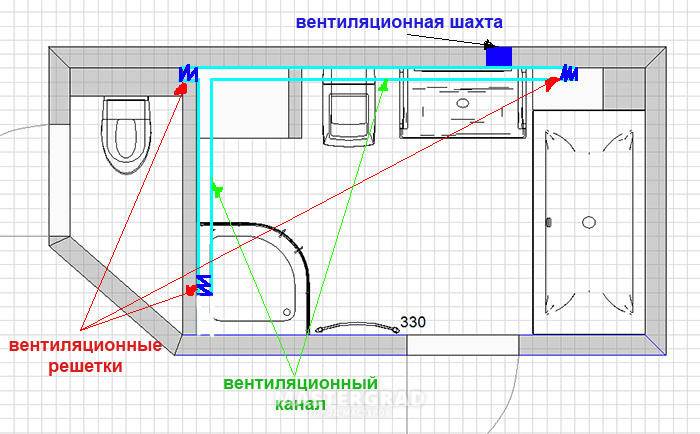

Способы монтажа вентиляционного канала

Первым делом, независимо от типа установки, определяется требуемая мощность, размеры отверстия под установку шахты и вентилятора. При выборе потолочной проводки канала в потолке делается отверстие под будущую шахту.

Далее она монтируется. На чердаке обустраивается отдельный вывод под воздухопровод с выходом на улицу. После подготовительных работ устанавливается вентилятор, подключается к электрической сети. Определяется метод включения/выключения кулера.

После обеспечения оттока нужно организовать стабильный приток воздуха. Иначе вентиляция будет неэффективной, и все старания будут напрасны.

Обеспечивается приток свежего воздуха путем проделывания отверстий в дверном полотне. Рекомендуется делать это внизу двери, на расстоянии 2-5 см от пола. Также возможен вариант создания вентиляционной щели. Для этого делается зазор между дверью и полом высотой 2-3 см.

Отдельно стоит упомянуть, что бывают устройства, позволяющие сделать гибрид принудительной и естественной вентиляции. Они представляют собой, как правило, корпус с вмонтированным прибором с лопастями и дополнительными решетками, которые позволяют воздушным массам двигаться естественным путем.

Монтаж вентилятора своими руками

Непосредственно перед установкой прибора необходимо завершить подготовительные работы: оборудовать или прочистить вентиляционный канал, провести питание. Следующим ключевым моментом будет знакомство с инструкцией.

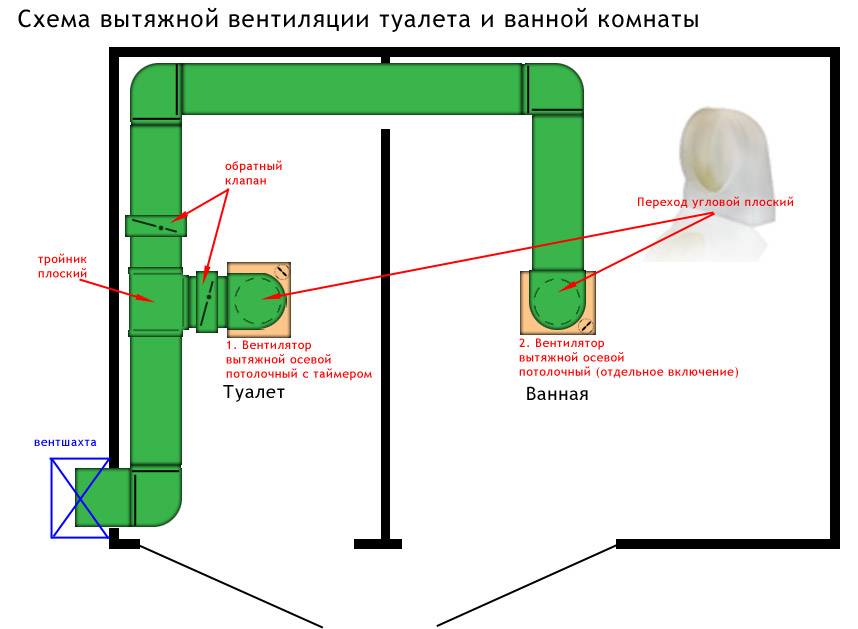

Схема устройства вентиляционной системы

Прибор устанавливают в такой последовательности:

1. Снимают лицевую крышку.
2. Отмечают места примыкания к стене и сверлят отверстия под шурупы. Также вентиляторы можно крепить на жидкие гвозди, полимерный клей, силикон.
3. Прибор устанавливают таким образом, чтобы его рабочая часть полностью утопилась в канале.
4. Фиксируют на поверхности стены или потолка.
5. Подключают к питанию. Стандартная схема подключения модели с таймером и датчиком выглядит так: N на ноль, L на фазу, Ls на фазу, которая приходит на лампочку после выключателя.
6. Крепят лицевую крышку, которая защелкивается или прикручивается саморезами.
7. Последний этап – проверка, правильно ли работает вентиляция.

В целом организовать принудительную вентиляцию на основе естественной совсем несложно. Более трудоемким станет оборудование вентиляции с нуля, но даже ее вполне можно сделать самостоятельно.
