Способы установки
Чтобы правильно установить вентиляционную решетку, не требуется каких-то определенных знаний, достаточно иметь минимальный опыт монтажных работ, поэтому с этим справится каждый человек, главное, запастись терпением. Чаще всего промышленная конструкция состоит из двух частей:
- основной корпус, который фиксируется непосредственно на вентиляционный проем либо дверь;
- съемная часть — этот элемент встраивается в основной корпус, его можно при необходимости достать и произвести ревизию или чистку каналов.
Начинается установка с внутренней решетки, а точнее, с ее рамы, сделать это можно при помощи крепежных элементов либо клеевого состава. Но для начала необходимо подготовить наружную поверхности вентиляционного отверстия, ее требуется тщательно очистить, а при необходимости подровнять. Далее на стену наносится финишное покрытие, а уже после можно монтировать непосредственно решетку.
Это можно сделать одним из следующих способов:
- Фиксация при помощи шурупов либо саморезов используется на прочных бетонных, гипсокартонных поверхностях, дереве. Для этого необходимо просверлить отверстия в решетке, которые зенкуют по размеру шляпки. На стене при помощи дрели устанавливаются дюбеля, вешают на них планку, закручивают конструкцию, а затем декорируют шляпки под основной цвет.
- Крепление при помощи плинтуса или штапика подходит для деревянных решеток, особенно хорошо такие элементы вписываются в интерьер в стиле кантри, который целиком оформляется деревом. Для фиксации также используются саморезы или финишные гвозди с маленькими шляпками.
- Промышленные планки, в комплект которых входят штатные распорные элементы с пружинным прижатием, такие устройства просто вставляют в вентиляционный проем и защелкивают. Но отверстие обязательно должно иметь стандартные размеры, иначе закрепить конструкцию не получится.
- Пластиковые изделия проще всего закрепить при помощи клеевого состава, притом он отлично зафиксируется на любом типе покрытия. Этот вариант особенно подходит, если требуется установить решетку на керамической плитке, которая отличается хрупкостью. Лучше всего использовать для этого жидкие гвозди, смесь нужно нанести сплошной полоской на тыльную сторону планки, а затем очень плотно прижать ее к стене. Для удобства можно зафиксировать элемент малярным скотчем, пока основа полностью не высохнет. Единственный минус — демонтировать такую решетку без поломки, к сожалению, не получиться.
- Съемный элемент вентиляционной решетки просто вставляется в основание, которое предварительно закрепляют на стене. Чтобы придать конструкции более привлекательный вид, крышку необходимо повернуть таким образом, чтобы между планками жалюзи нельзя было увидеть проем.
Будет полезно: Как повесить горизонтальные жалюзи инструкция
Стоит обратить внимание, что при установке моделей переточного типа нужно следить, чтобы через отверстия жалюзи не проникал свет. Во-первых, это ухудшает звукоизоляционные свойства конструкции, а во-вторых, портит внешнюю привлекательность всей установки. Также стоит отметить, что в пластиковых изделиях имеется тонкая сеточка, но она очень быстро забивается от пыли и грязи, поэтому специалисты советуют устанавливать решетки без нее, иначе придется заниматься регулярным демонтажем системы и последующей чисткой
Также стоит отметить, что в пластиковых изделиях имеется тонкая сеточка, но она очень быстро забивается от пыли и грязи, поэтому специалисты советуют устанавливать решетки без нее, иначе придется заниматься регулярным демонтажем системы и последующей чисткой.
Возможности применения обратных клапанов в вентиляции кухни
Наверное, самое широкое распространение получили подобные устройства на кухнях российских квартир. Очень удобно, когда клапан установлен, к примеру, на встраиваемой вытяжке. Ведь если во время работы такой прибор втягивает дым от варочной поверхности при помощи вентилятора, то в отключенном состоянии через него вполне могут попадать запахи, принудительно выгоняемые вытяжкой, работающей у соседей. А это, согласитесь, не очень приятно. Вот именно в таком случае обратный клапан в вытяжке для кухни и будет как нельзя кстати.
Оборудование смонтировано на кухне от встроенной вытяжки
Важно, что даже при таком устройстве воздухообмена необходимо подумать о дублировании. Ведь помимо вытяжки над плитой, сохраняется еще одно отверстие для вентиляции на кухне, обратный клапан в котором тоже лишним не будет
При таком расположении наиболее приемлемой будет установка бабочки в вытяжке и мембранного либо лепесткового типа на естественной вентиляции.
Материалы и формы
На сегодняшний день на прилавках розничных сетей да и на торговых интернет-площадках можно с легкостью найти решетки разных форм: и круглые, и квадратные, и прямоугольные, и даже дизайнерские ассиметричные. Последние очень популярны для воплощения в жизнь дизайнерских проектов и отлично вписываются в интерьер элитных коттеджей. Однако, самыми популярными для изготовления подобной продукции являются следующие материалы:
- Сплавы алюминиевые;
- Латунные;
- Пластиковые (ПВХ);
- Стальные оцинкованные;
- Дорогие породы дерева;
- Керамические составы.
В тоже время, не все они являются доступными для массового потребителя. Например, керамику очень трудно найти сразу же в изготовленном виде – ее предпочитают производить на заказ. Поэтому стоит рассмотреть более подробно самые ходовые материалы и их свойства:
- Сплавы алюминиевые – продукция на их основе отличается небольших весом, они крайне устойчивы к воздействию влаги и разным химически активным веществам, поэтому их монтируют и в промышленных помещениях и в жилых зданиях. Дополнительные защитные свойства таким решеткам придаются посредством специального лакокрасочного покрытия, которое может иметь разные оттенки цветов. Все же данные образцы имеют и весомый минус – стоить они могут весьма не дешево;
- Иные металлические сплавы – они получили большое распространение в промышленной вентиляции. Они способны выдерживать мощное воздушное давление, препятствовать попаданию агрессивных веществ внутрь обслуживаемого помещения. Данные распределители характеризуются повышенной надежностью и длительным эксплуатационным сроком. В целях противодействия возможными коррозийным процессам внешние части таких решеток всегда покрыты особо устойчивыми защитными составами. Из их минусов можно отметить некоторую массивность (что может осложнить самостоятельную установку), стандартно большие габариты и большую цену;
- Пластиковые – их изготавливают из полихлорвинила либо полистирола, монтируют на двери, потолки или стены. Стандартно они бывают белого или бежевого цветов, но их всегда можно перекрасить в любой оттенок по желанию пользователя, при чем сделать это можно и самостоятельно. Чаще всего свое применение они находя в офисных помещениях, жилых комнатах, дачных домиках. К тому же, пластиковые решетки могут быть запросто выполнены в круглой форме, поэтому их можно устанавливать на потолках рядом с круглыми светильниками – такой метод монтажа используется при установке многоуровневых потолков сложной структуры. Если в их конструкции предусмотрена функция регулировки воздушных потоков, то такие модели называют диффузорами. К очевидным минусам пластиковых распределителей можно отнести потерю ими гладкости собственной поверхности (после длительного использования) и высокую вероятность пожелтения, если они находятся под прямым воздействием ультрафиолетовых лучей;
- Деревянные – они зачастую применяются в сооружениях, которые либо изготовлены из дерева, либо имеют деревянную обрешетку. Отсюда видно, что их предпочтительнее использовать при обустройстве бань и саун. Хотя в последнее время, древесина, являясь высокоэкологичным материалом, часто встречается и загородных домах коттеджного типа. Изготовители стараются сделать их более функциональными и обеспечивают выпускаемые образцы специальными регулирующими задвижками. Из минусов можно упомянуть то, что они все-таки еще остаются эксклюзивом, да и требуют периодической обработки особыми антигрибковыми составами.
Наиболее популярные типы вентиляционных решеток
В строительных магазинах предлагается множество моделей вентиляционных решеток: круглых, прямоугольных, наружных и внутренних.
Наружные приточные
приточная вентиляционная решетка с электрорегулируемыми ставнями
Наружные вентиляционные решетки представлены следующими вариантами:
- Фронтонная решетка специально создана для вентиляции чердачных помещений. Всегда выполняется с широкой окантовкой, делающей ее более декоративной;
- Цокольные вентиляционные решетки с размерами 15х15 см, 24х24 см, 37,5х37,5 сантиметров должны быть надежными и защищать подвал от грызунов;
- Дверные вентиляционные решетки используют вместо приточного клапана, если нет других способов организовать подачу воздуха в дом;
- Напольные вентиляционные решетки незаменимы при организации притока, вытесняющего отработанный воздух снизу вверх. Напольные вентиляционные решетки могут быть регулируемыми и стационарными. В первом случае в металлическую раму вставляются жалюзи, которые можно свернуть в рулон.
| Название решетки | Места установки | Функции | Дополнительные возможности |
| Внутренние | Выход приточных и вытяжных воздуховодов в помещении | 1. Коррекция направления и интенсивности потоков воздуха. 2. Дизайн помещения | Жалюзи, задвижки |
| Наружные | Наружный выход воздуховодов любого типа | 1. Защита от попадания в воздуховоды птиц, мышей, сухих листьев. 2. Декоративная функция | 1. Подогрев во избежание наледи зимой, 2. Заслонки, шибера, жалюзи. |
| Переточные | Межкомнатные перегородки и двери | Обеспечение свободного движения воздуха в помещении | Шумо- и светоизоляция, жалюзи |
Таблица 1. Основные характеристики вентиляционных решеток
Внутренние вытяжные
накладная решетка с жалюзи
- Накладная вентиляционная решетка используется в жилых помещениях, оборудованных естественной тягой. Москитное полотно защищает квартиру от насекомых. Если вентиляционная решетка с обратным клапаном, жильцам не угрожает обратная тяга. Вентиляционные решетки с жалюзи или без них устанавливают на кухнях и в санузлах. Пропускная способность вентиляционной решетки регулируется подвижными планками;
- Вентиляционная решетка с клапаном и соединением для кухонной вытяжки. Изготавливаются из полихлорвинила, могут оборудоваться обратным клапаном или инерционными жалюзи. Одновременно обеспечивают естественную тягу и отток воздуха из кухонной вытяжки;
- Щелевые вентиляционные решетки устанавливаются там, где вентиляция должна быть незаметной. Размеры вентиляционных решеток подбираются под дизайн потолка и скрываются между уровнями или декоративными элементами.
Внутренние приточные
каминная вентиляционная решетка
Внутренние приточные решетки изготавливаются различной формы и цвета, иногда привлекательного дизайна. Популярностью у архитекторов пользуется круглая форма решеток вентиляции, как наиболее гармоничная и незаметная. Приточные вентиляционные решетки никогда не оборудуются клапанами. Дизайнерские экземпляры создаются с применением ручной обработки древесины, кованых элементов, лазерной резки. Через каминные вентиляционные решетки согревается воздух в зале. Холодный конвективный поток проникает в камин через нижнюю решетку и согретым поступает в помещение через верхнюю. Потому в канале камина должна располагаться пара вентиляционных решеток.
Особенности конструкции различных типов клапанов
Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.
Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.
Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.
Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.
Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.
На что обратить внимание при выборе
Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.
Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.
Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.
При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы
Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.
Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:
- тип сечения;
- размеры клапана;
- используемый материал;
- конструкция;
- целевое назначение;
- марка производителя.
Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.
Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.
Приборы для вентиляции со встроенными обратными клапанами
Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.

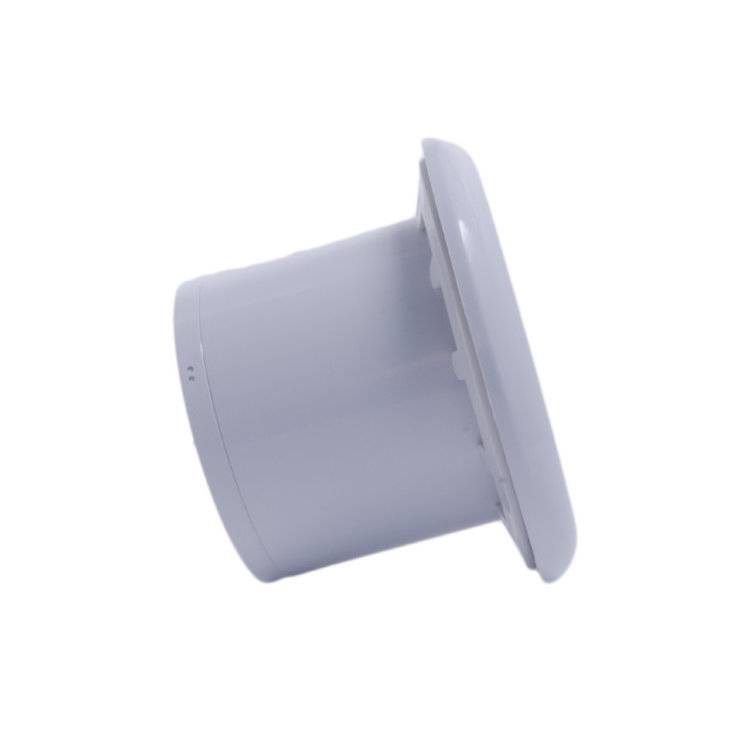

Вытяжные вентиляторы с обратным клапаном
Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.
Схема устройства вентилятора
В вентиляторах могут быть установлены три вида клапанов:
- с ручным или автоматическим управлением;
- на пружинах;
- механические (изменяющие направление лепестков по давлением воздуха).
Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.
Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода. На что следует обратить внимание при покупке прибора:
На что следует обратить внимание при покупке прибора:
- мощность вентилятора;
- форму обратного клапана;
- уровень шума;
- уровень энергопотребления;
- оформление.
Для вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в час
Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.
Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.
Вентиляционная решетка с обратным клапаном: устройство и назначение
Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.
Если решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий поток
Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.
Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.
Тройники с обратным клапаном и их применение
Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.
Так выглядит тройник для вентиляции
Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.
Применение обратного клапана на вытяжке
Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?
Есть два варианта: без тройника или с тройником.
В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию. Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.
Такой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайном
Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.
Вытяжка с тройником
Особенности самостоятельного изготовления
Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами.
В этом случае, часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.
Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину
Особенное внимание нужно уделить следующим моментам:
плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха; исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха. Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия
Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия.
При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.
Правильная установка обратного клапана на вентиляцию
В простой системе с одним местом забора и выходом непосредственно на улицу достаточно установить одно устройство этого типа.
При соединении нескольких каналов проект усложняется
Специалисты рекомендуют монтировать на выходе воздуховода отдельный обратный клапан на вентиляцию. Как установить его и другие компоненты станет понятно после изучения проекта в целом. Придется учитывать архитектурные особенности здания, иные важные нюансы. Так, например, производитель вентилятора может оснастить свою технику таким устройством в базовой комплектации, поэтому никаких дополнительных средств не понадобится.
Разные виды обратных клапанов
Устройства с механическими и электрическими приводами
В этом клапане по контуру установлен нагревательный элемент. Он обеспечивает сохранение работоспособности в условиях повышенной влажности, низкой температуры
В настоящей статье рамки исследования ограничены бытовыми моделями. Эти изделия не надо подключать к источникам электропитания. Их монтаж не вызовет затруднений у рядового пользователя.
Мембранная конструкция: просто и дешево
Самодельное устройство, блокирующее перемещение воздуха в одном направлении
Принцип действия мембранного обратного клапана не сложно понять, изучив это фото. Здесь рабочее отверстие закрыто гибкой полимерной пленкой, плотно прилегающей к основе при соответствующем направлении потока. Выбирают гибкий, но достаточно прочный материал. Подобрав правильно жесткость, можно установить необходимый уровень чувствительности. Такой накладкой можно оснастить действующую систему (вентилятор, решетку). Здесь отсутствуют механические части и сложные механизмы, что подразумевает надежность и долговечность.
Эта «бабочка» не летает, но выполняет свои функции безупречно в любом положении
Фото серийного обратного клапана «бабочка»
Здесь основные функции выполняют лепестки, закрепленные на центральной оси. Они прижаты пружинами, поэтому для открытия канала требуется значительное усилие. Такие изделия устанавливают в системах принудительной вентиляции. Некоторые модели оснащают специальными устройствами для регулировки пружин (увеличения/уменьшения сил действия).
Данная модификация изготовлена из оцинкованной стали. Она устойчива к процессам коррозии, весит немного. На поверхности одной пластины закреплен мягкий демпфер, который предотвращает сильные удары и шумы.
Секторный аналог из пластика, установленный за крыльчаткой электровентилятора
Особенности лепестковых клапанов
Тут заслонка опускается вниз без специальных пружин и внешних грузов

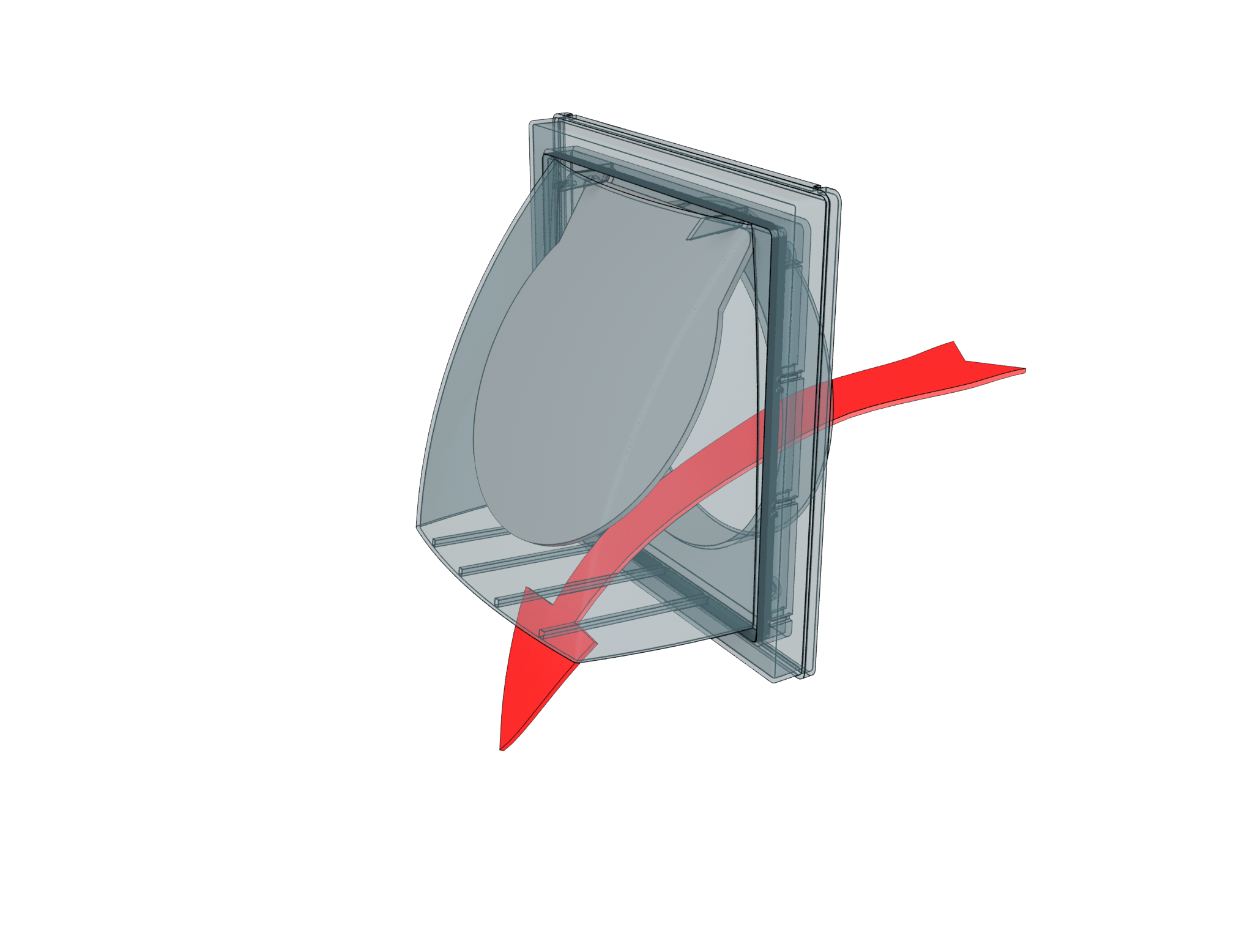

Простая конструкция клапана обратного лепесткового для вентиляции – одно из основных преимуществ изделий этой категории. Створка опускается вниз под действием силы тяжести. Ее сравнительно небольшой вес не создает большого сопротивления потоку воздуха, поэтому допустима установка в системах естественной вентиляции.
Преимущества функции микропроветривания
Среди главных преимуществ такой функции выделяют:
- Постоянный воздухообмен в помещениях, даже при неблагоприятных погодных условиях. Минусовая температура или сильный ветер не позволяют открыть окна без дискомфорта обитателям даже на несколько минут. Функция проветривания обеспечит возможность притока воздуха без сквозняков.
- Борьба с конденсатом. Микропроветривание незаменимо в стеклопакетах на кухне. Интенсивная эксплуатация мультиварки, плиты или духового шкафа приводят к образованию пара в воздухе и конденсата на поверхностях. Без непрерывного проветривания капельки воды могут стать благодатной средой для роста плесени.
- Гигиеничность воздуха. Поступление свежего воздуха в комнате позволяет снижать концентрацию вредных микроорганизмов и болезнетворных бактерий.
- Сохранение тепла в доме в зимнее время. По замерам специалистов, микропроветривание окна имеет среднюю интенсивность не более 12–15 куб. метров в час. Это практически не влияет на температуру в доме, за несколько часов она может снизиться всего на полградуса.
Существующие типы клапанов для вентиляции и их особенности
Различают три типа таких устройств:
- мембранные;
- лепестковые;
- бабочки.
Вот на них сейчас и остановимся немного подробнее.
Обратный клапан мембранного типа
Подобный тип применяется наиболее часто в квартирах с естественной вентиляцией. Дело в том, что мембрана в нем достаточно гибкая и даже небольшой естественный поток способен, выгнув лепестки, проникать сквозь него. В обратном же направлении мембрана не дает воздуху проходить, таким образом и обеспечивая работу обратного мембранного клапана.
Устройство мембранного типа своими руками
Лепестковый обратный клапан и его особенности
Подобная конструкция с виду напоминает жалюзи, пластины которых открываются под естественным потоком воздуха либо при помощи вентилятора. Так же довольно распространенный тип, который используется в квартирах. Популярность обратные клапана для вентиляции лепесткового типа завоевали благодаря компактным размерам (их можно установить вместо вентиляционной решетки).
Клапан бабочка, его устройство и принцип работы
Наименее распространенный тип, принцип действия которого мало отличается от мембранного с той лишь разницей, что в роли барьера в обратном клапане бабочке выступают два лепестка полукруглой или прямоугольной формы, закрепленные общей осью посередине. Под воздействием потока воздуха в нужную сторону, они открываются. В основном используются в принудительной вентиляции, хотя, как и другие типы, могут использоваться в естественной, хотя и реже. Дело в том, что металлические лепестки при слабом потоке не сжимаются, а значит ни о каком прохождении воздуха речи не идет.
Так выглядит принудительная вентиляция в интерьере
Статья по теме:
Приточный клапан в стену. В статье мы подробно рассмотрим виды конструкций, принцип действия, как выбрать место для установки, как правильно осуществить монтаж устройства своими руками, полезные советы и рекомендации специалистов.
Так же все эти три типа обратных клапанов могут быть с автоматическим, механическим или электронным управлением. Подобные устройства будут управляться либо при помощи микроконтроллера и датчиков температуры и влажности, либо посредством пульта дистанционного управления в необходимые моменты.
Для чего нужен обратный клапан для вентиляции: проблемы и способы их устранения
С помощью открытого пламени проверяют действительное состояние тяги. В данном случае – она отсутствует
Признаками нарушения нормальной работы системы являются посторонние запахи, проникающие из других помещений (квартир в многоэтажном доме). Проникновение холодного воздуха в зимний период нарушает комфорт, увеличивает затраты на обогрев. Вместе с обратным потоком в комнату проникают различные загрязнения из системы вентиляции. Некоторые из них способны причинить вред здоровью.
Понятно, что подобные недостатки лучше устранить. Но сначала надо разобраться с причинами их появления. Некоторые – можно устранить, чтобы улучшить функциональное состояние вентиляции.
Конструкция современного окна
Иногда проблемы возникают после замены старых рам и установки стеклопакетов. Новые оконные блоки обеспечивают идеальную герметичность, полностью перекрывая доступ свежего воздуха в помещение.
Для устранения недостатков конструкцию оснащают встроенным приточным клапаном
Специальный набор для монтажа в стене
Как правило, в этих изделиях устанавливают фильтры, которые со временем могут засориться. Регулярный осмотр и очистка помогут восстановить утраченную функциональность в полном объеме.
Изменение направления воздушного потока может произойти при подключении нескольких точек забора к одному каналу. Аналогичные проявления не исключены при сильном ветре, в морозную погоду. Особенно сложно и даже невозможно повлиять на действия соседей в многоквартирном доме. Претензии к ним можно предъявить только при полной блокировке воздуховода. Если же поступают запахи с чужой кухни, где работает мощная вытяжка, проблему придется решать самостоятельно.
Статья по теме:

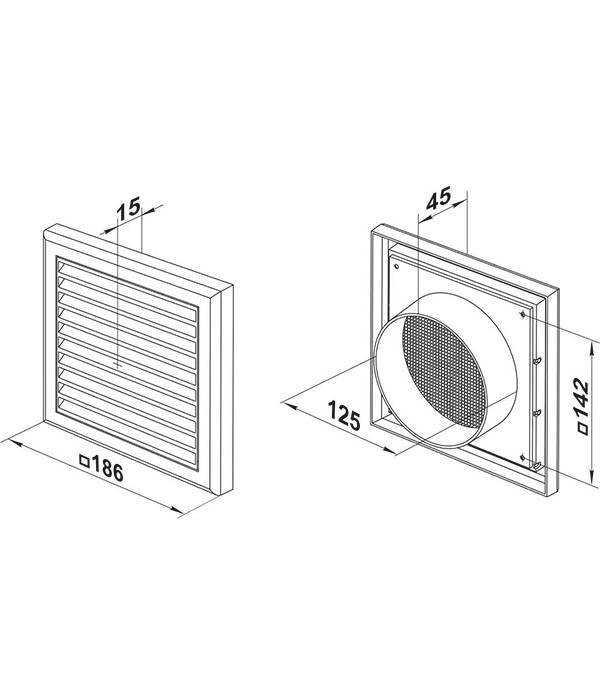

Устройство и монтаж вентиляционной решетки с обратным клапаном
Вентиляционные решетки с обратным клапаном – это отличное решение в вытяжных системах вентиляции помещений. Суть такова: загрязненный воздух принудительно движется наружу из помещения через вентиляционный канал, и своим давлением поднимает клапан. При отсутствии давления клапан под собственным весом опускается и предотвращает попадание воздуха извне внутрь помещения.
Несложно догадаться, что речь идет не о естественном вентилировании, а только о механическом, принудительного типа. Хотя заслонка устроена так, что она легко открывается и закрывается, естественный ход воздуха не в состоянии ее поднять. Разве что при наличии огромной силы сквозняков, что в условиях дома или квартиры не представляется возможным.
Основное отличие от похожего аналога – инерционных решеток – состоит в необходимости применения принудительной вентиляции. Как правило, такие конструкции чаще всего устанавливаются на выходе вентиляционной шахты под обычную кухонную вытяжку.
Из чего состоит решетка
Конструкция вентиляционных решеток с обратным клапаном очень проста и незатейлива. Можно выделить несколько частей:
- фланец для присоединения воздушного канала;
- неподвижная часть (решетка);
- подвижная часть (заслонка-клапан).
Сечение, в котором представлены подобные конструкции, обычно прямоугольное, но бывают и круглые варианты. Фланец для воздухоотвода всегда имеет круглое сечение. Разница состоит только в диаметре, который может быть от 110 до 150 мм.
Устройство и установка вентиляционных клапанов
Неподвижная часть выполняет две функции: декоративную (скрывает частично клапан) и защитную (защищает подвижную часть от механического воздействия чего-либо).
Сама заслонка представлена в виде прямоугольного или круглого лепестка, который открывается в одну сторону. Соединение с основным корпусом подвижное, но без привлечения каких-либо металлических деталей. Это делается специально для того, чтобы избежать коррозии металла и, как следствие, заклинивания в открытом или полуоткрытом состоянии.
Материал, из которого выполняется подобная решетка – пластмасса. Поскольку конструкция часто находится в зоне повышенной влажности, то применение металлических подвижных и неподвижных частей не рекомендуется.
Впрочем, в быту можно встретить самодельные решетки из оцинкованной стали. Но ручаться за их долговечную и безотказную работу никто не может.
Решетка с клапаном может устанавливаться в разных местах. К примеру, это может быть выход вентиляционного канала на наружной поверхности стены или даже внутри шахты вентиляции. Для крепления в конструкции предусмотрено несколько отверстий под саморезы. При фиксации внутри канала вентиляции входное отверстие дополнительно может запениваться монтажной пеной.
Перед тем, как это выполнить, нужно убедиться в правильном положении клапана. В случае если решетка установлена неправильно, то после окончательной заделке входа будет невозможно определить положение решетки. Вполне может случиться так, что клапан будет открытым всегда и таким образом будет не в состоянии выполнять свою функцию.
Таким образом, целесообразность установки подобной конструкции заключается в нежелании допускать приток воздуха с улицы или при неправильной работе вентиляционных ходов и каналов, когда у себя на кухне чувствуются посторонние запахи из соседних квартир.
Такие устройства нельзя назвать обязательным условием для качественного выполнения вентиляции в доме или квартире. Но зато их можно назвать решением от притока воздуха извне, что является необходимостью в быту.
