Устройство и принцип работы радиального вентилятора

Разновидности устройства

Сегодня выпускается множество разных вариантов вентиляторных агрегатов. Каждый рассчитан на определённые условия эксплуатации, которые везде разные, поэтому универсальных решений в этой области нет.

Центробежные вентиляторы делятся по направлению вращения:

• правого (по часовой стрелке) вращения;
• левого (против часовой).

Вентиляторы также делят за типом приводных механизмов:

• ременной;
• прямой;
• регулируемый.

Вентиляторы делятся за уровнем давления и выделяют следующие типы:

• высокого (3 кПа – 12 кПа);
• среднего (1 кПа – 3 кПа);
• низкого (до 1 кПа) давления.

По направленности движения воздушных потоков вентиляторные установки классифицируют следующим образом:

• вытяжные;
• и двустороннего всасывания.

А также существуют установки для использования в условиях агрессивных сред, причём большинство таких агрегатов узкоспециализированы, и предназначены только для эксплуатации в одной, определённой среде, например, среде хлора. Установки для неё делаются из устойчивых именно к хлору материалов, и если применить такой агрегат для работы в иной агрессивной среде, то далеко не факт, что он сохранит герметичность рабочей камеры, и не выйдет из строя.

Обычные вентиляторы рассчитаны на эксплуатацию при температуре газа до 80 градусов, и содержании в нём твёрдых примесей не более 100 мг на кубометр. Существуют также установки для применения в запылённых средах, т. н. пылевые вентиляторы, у которых содержание твёрдых примесей в рабочем теле ограничено одним килограммом на м³. Достойны упоминания и роторные вентиляторы во взрывобезопасном исполнении, с пневматическим приводом, применяемые в шахтной вентиляции, и на прочих взрывоопасных предприятиях.

По приводам также есть существенные различия, самый простой и надёжный из них — прямой. В нём крыльчатка установлена непосредственно на вал двигателя, ломаться практически нечему. Недостаток у этого привода все же есть — необходимость иметь регулятор оборотов для мотора при потребности в регулировке мощности вентиляторной установки, так как конструкция привода не позволяет изменять скорость вращения крыльчатки без изменения оборотов двигателя.

https://youtube.com/watch?v=HxXsOBi-K80

Следующим идёт ременной привод, надёжность у него пониже, чем у прямого (ремень может соскочить со шкива или порваться), но зато уже имеется возможность изменять скорость вращения ротора без изменения таковой у двигателя. Состоит из двух шкивов (первый стоит на валу мотора, второй — на одном валу с крыльчаткой), имеющих несколько канавок с разными диаметрами, перебрасывая ремень между которыми, можно изменять передаточное соотношение, там самым изменяя обороты вентилятора, не затрагивая при этом двигатель.

Последний тип привода, самый современный из всех — регулируемый. В нём передача вращательного движения осуществляется через магнитную или гидравлическую муфту, расположенную между валами двигателя и вентилятора. Так как такой привод технически сложнее всех предыдущих, то для простоты управления в нём применяется микроконтроллер, что делает возможным использование вентиляторов с таким приводом в централизованных системах, где реализована функция удалённого управления.

Что касается разницы между вентиляторными установками двустороннего всасывания и вытяжными, то она очевидна: у вытяжного забор газа происходит с одного торца, а у первого — с обоих.

3 Устройство прибора

Вращающиеся элементы находятся на оси, а воздушный поток движется параллельно к ней. На входе в механизм установлен коллектор, улучшающий аэродинамические свойства всей системы. Если встречный поток отсутствует, процент потребляемой мощности устройства существенно снижается. При наличии интенсивного воздушного потока он сильно вырастает.

Диагональные вентиляторы работают по аналогичному принципу, что и предыдущий тип, а единственное отличие заключается в специфическом выпуске воздуха. Здесь он осуществляется диагональным образом. Кожух обладает конической формой, что увеличивает скорость потока при появлении давления на вращающийся пропеллер. Для таких вентиляторов характерна высокая скорость обдува и минимальный уровень шума (аксиальные приборы работают более шумно).

Радиальные агрегаты представляют собой незамысловатую конструкцию, которая включает в себя рабочее колесо, зафиксированное в спиральный кожух. Во время вращения этого механизма воздушная масса направляется в радиальном направлении и сжимается. После этого поток подается в кожух под воздействием центробежной силы и возвращается в отверстие нагрева.

Типы центробежных вентиляторов

Схема устройства центробежного насоса.

Есть определенные стандарты, по которым изготавливается данная техника. Следует выделить следующие типы:

1. 1. Аэродинамическое крыло. Такие модели имеют широкое применение в сфере непрерывных работ, где постоянно присутствуют высокие температуры, чаще всего это нагнетательные и вытяжные системы. Имея высокий показатель по производительности, они бесшумны.
   2. Обратно загнутые лопасти. Обладают высокой эффективностью. Конструкция этих вентиляторов препятствует накоплению пыли и мелких частиц на лопастях. Имеет достаточно прочную конструкцию, что позволяет применять их для областей с высоким угнетением.
   3. Ребра, изогнутые в обратную сторону. Рассчитаны для большой кубатуры воздушных масс с относительно низким уровнем давления.
   4. Радиальные лопасти. Достаточно прочны, могут обеспечить высокое давление, но со средним уровнем эффективности. Направляющие ротора имеют специальное покрытие, которое защищает их от эрозии. Кроме того, такие модели имеют достаточно компактные габариты.
   5. Ребра, загнутые вперед. Предназначены для тех случаев, когда предстоит работа с большими объемами воздушных масс и наблюдается высокое давление. Эти модели тоже имеют хорошую стойкость к эрозии. В отличие от моделей «заднего» типа такие агрегаты имеют меньшие размеры. Такой вид крыльчатки имеет самый большой расход объема.
   6. Гребное колесо. Данное устройство – открытое колесо без какого-либо корпуса или кожуха. Применим для помещений, где присутствует большая запыленность, но при этом, увы, такие устройства не обладают высокой эффективностью. Допустимо использование при высоких температурах.

На выбор центробежного вентилятора могут влиять многие факторы: чистота «рабочего» воздуха, сфера предприятия (автомобильная, металлургическая и т.д.), плотность воздуха, высота над уровнем моря и другие.

Радиальный вентилятор

Это устройство используется в основном в вентиляционных системах торговых, промышленных и общественных помещений с целью очистки, увлажнения воздуха, для создания благоприятного микроклимата.

Свое название центробежный радиальный вентилятор получил благодаря принципу действия, когда воздух выбрасывается за счет центробежной силы. Механизм его состоит из лопастей, помещенных в спиральный кожух, рабочего колеса и двигателя. Вращающиеся лопасти засасывают воздух, подавая его в кожух, затем в воздуховоды, и поступает он уже очищенным в выходное отверстие. Таким образом, механическая энергия преобразуется в энергию потока воздуха. Радиальные вентиляторы требуют особых условий эксплуатации: в воздухе наличие механических примесей не должно превышать 1 г/м3, а его температура не может быть более 80 ⁰С.

Устройство и конструкция

Всасывание происходит в направлении оси вращения, а выброс — по касательной к нему, перпендикулярно к всасыванию. При вращении лопатки захватывают частицы воздуха и с усилием выбрасывают их в центробежном направлении. Корпус вентилятора не позволяет потоку рассеиваться, направляя его в выходное отверстие. В районе центральной части рабочего колеса образуется разрежение, тут же пополняемое притоком из входного отверстия, расположенного в центральной части плоской стороны корпуса.

Особенности

Специфика работы центробежных вентиляторов состоит в способности производить реверс воздушной струи при изменении направления вращения рабочего колеса. При этом, разницы в давлении практически не наблюдается, имеются лишь небольшие отличия параметров, обусловленные использованием обратных сторон лопаток. Это позволяет устанавливать вентилятор в разных участках системы воздуховодов и обеспечивать определенные режимы работы системы.

Конструкция вентилятора улитки достаточно проста. На приводном валу установлено рабочее колесо, вращающееся внутри корпуса. Существуют варианты конструкции, где рабочее колесо не имеет собственного вала и установлено прямо на валу электродвигателя. Это свойственно вентиляторам небольших размеров. Величина определяется номером вентилятора, который обозначает диаметр крыльчатки в дм. Например, радиальный вентилятор № 4 имеет рабочее колесо диаметром 40 см.

Крыльчатки, лопасти

Рабочее колесо (крыльчатка) состоит из лопаток, осуществляющих воздействие на определенные участки воздушного потока, и опорной конструкции карусельного типа.

Существует два вида:

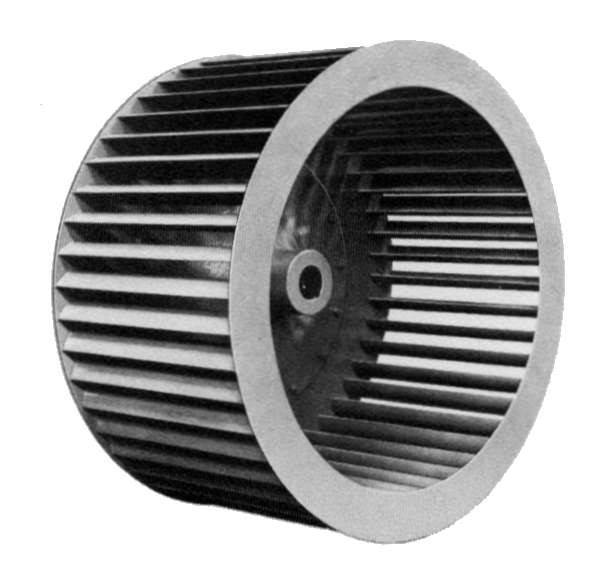

• рабочее колесо барабанного типа. Внешне напоминает беличье колесо. Используется в вентиляторах, осуществляющих перемещение газовоздушной среды с обычными требованиями — температура до 80°, отсутствие агрессивных, легковоспламеняющихся, липких или волокнистых включений. Устанавливается в большинстве вентиляторов
• открытая крыльчатка. Используется намного реже, так как конструкция подобного типа менее устойчива к механическим воздействиям. Большинство производителей делают такие рабочие колеса только на заказ. Применяется для работ в качестве пылевых устройств, работающих со сложными материалами с волокнистыми включениями

Перемещение воздушного потока происходит посредством контакта с лопатками рабочего колеса. При вращении плоскости лопаток воздействуют на определенный объем воздуха, с которым находятся в непосредственном контакте, уплотняют его и придают соответствующий импульс.

Лопатки рабочего колеса имеют слегка выгнутую форму в виде ложбинки. Существуют колеса с лопатками, загнутыми вперед и назад. Если имеется наклон в сторону вращения (вперед), появляется более мощный импульс воздушного потока, но, при недостаточном питании установки (например, если входной патрубок не способен обеспечить подачу в достаточном объеме) вентилятор начинает «захлебываться». Лопатки, выгнутые назад, дают несколько меньший импульс, но позволяют получить ровный и стабильный режим работы без появления сбоев или срывов.

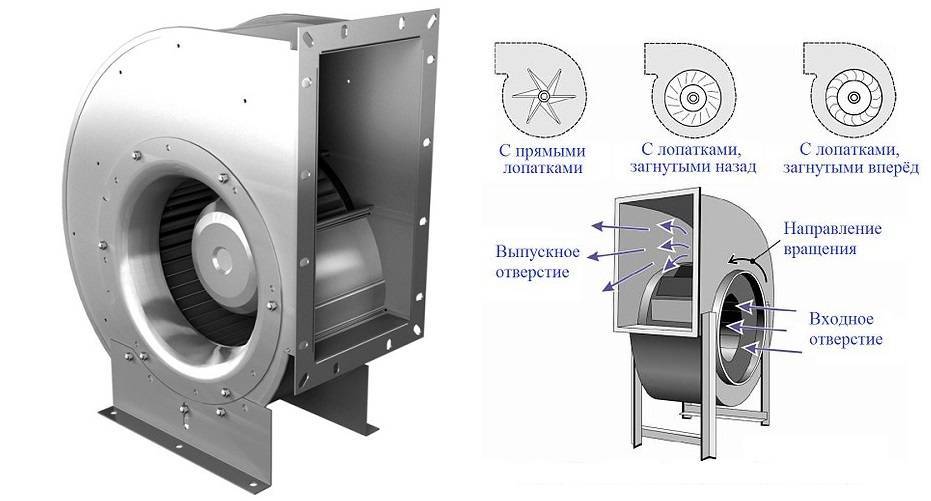

Конструкция и принцип действия радиального вентилятора

Устройство центробежного вентилятора определяет принцип его действия. Прибор имеет несложную конструкцию:

• корпус в виде спирали с двумя отверстиями — впускным и выпускным;
• колесо с лопастями;
• электрический двигатель;
• станина с подшипниками и валом.

Лопастное колесо состоит из ступицы и из двух дисков. Количество лопастей радиального вентилятора и их конструкционные особенности могут разниться в зависимости от вида и назначения прибора.

Загнутые назад лопатки позволяют вентилятору легко достигнуть 80% эффективности и при этом производят мало шума. Происходит это благодаря маленькой разнице в давлении. Так достигается большой КПД устройства.

К недостаткам можно отнести то, что объем обрабатываемого воздуха напрямую зависит от давления. Также не рекомендуется использовать прибор с такими лопатками для очистки воздуха с различными примесями.

Отклоненные назад прямые лопатки будут работать и в таких условиях, при этом эффективность немного снижается – до 70%.

Загнутые вперед лопатки сильно закручивают поток на выходе, из-за чего КПД устройства ниже, а эффективность – около 60%. Однако такой прибор имеет меньшие габариты и вес, поэтому во многих случаях его использование предпочтительнее.

Принцип работы радиального центробежного вентилятора очень прост. Работающий двигатель заставляет лопасти вращаться, и они засасывают воздух через входное отверстие.

Центробежная сила двигает воздушный поток по спиральному кожуху, после чего он направляется в воздуховод и выводится через выпускное отверстие.

Назначение

Военный инженер Саблуков предложил к применению устройство, ставшее незаменимым в конвекции газа – воздушной смеси в больших объёмах.

Прямоугольные – от трёхсот на сто пятьдесят миллиметров, до пятисот на тысячу пятьсот миллиметров, что даёт возможность применения в промышленности. Ниже приведен список мест, где еще используются радиальные вентиляторы.

Другие области применения:

1. Кухни, санитарные узлы, ванные комнаты.
2. Вредное производство – для быстрого удаления и очищения грязного воздуха.
3. В сельском хозяйстве: на животноводческих комплексах, птичниках, теплицах.
4. Торговых центрах, автобазах — для удаления взрывоопасных смесей.

Промышленный вентилятор

Их также называют промышленными воздуходувами, основная цель которых – обеспечить большой поток газа или воздуха в различные сооружения и помещения. Он состоит из ряда вращающихся лопастей, которые приводятся в движение турбиной двигателя.

Главной или ключевой функцией промышленных вентиляторов является непрерывный поток воздуха, который затем используется для различных целей, включая очистку воздуха, охлаждение, вытяжку, сжигание, вентиляцию, сушку, аэрацию и многие другие.Существует два основных типа промышленных вентиляторов: осевые и центробежные.

Осевые вентиляторы, в основном, используют осевые силы, чтобы обеспечить движение воздуха. Они делают это с помощью центральной ступицы с лопастями, которые закреплены в вентиляторной системе. Втулка вращается на высокой скорости, что приводит к перемещению жидкости внутри вентилятора к валу колеса.

С другой стороны, центробежные вентиляторы используют центробежные силы, которые достигаются с помощью вращающегося диска, установленного внутри машины.

На этом вращающемся диске установлены острые лезвия под правильными углами, которые дополнительно повышают давление газа или воздуха. Эти вентиляторы также называют “спиральными” или “короткозамкнутыми”, так как они находятся внутри спиральной наружной части корпуса вентилятора.

Их основная и главная функция заключается в обеспечении быстрого нагнетания воздуха или газа, проходящего через вентиляторную систему.

Источник, Источник и Источник

Принцип работы центробежного устройства

Конструкция радиального вентилятора состоит из колеса с вращательными лопатками, всасывающего и нагнетающего механизмов. Под действием центробежных сил от периферии воздух затягивается в центр,и выталкивается перпендикулярно входящему воздушному потоку во внешнюю среду. Такой принцип действия прибора позволяет его использовать в подземных тоннелях.

Лопасти в колесе могут располагаться параллельно или перпендикулярно относительно оси окружности. Использование первого варианта позволяет снизить шум, не теряя производительность. Второй вид позволяет сделать конструкцию более компактную, но с меньшей мощностью, что также находит свое применение.

Модели могут быть оснащены дополнительными системами, в зависимости от того для какой отрасли оно было разработано. Так, например, в приборах может стоять защита от высоких температур, и сама конструкция выполнена из жаропрочного материала, устойчивого к коррозии. Также может быть встроена защитная функция от взрыва. Данные возможности могут объединяться в одном приборе, а могут встречаться в по отдельности.

Чем отличается осевой вентилятор от радиального?

Рассмотрим, чем отличается осевой вентилятор от радиального. Конструкция этого типа установок проста и знакома всем. Любой бытовой вентилятор или кулер от компьютера представляют собой наглядный пример подобных конструкций. Название «осевой» означает, что поток воздуха, создаваемый устройством, движется вдоль оси вращения рабочего колеса (крыльчатки).

Радиальный вентилятор имеет несколько более сложную конструкцию. Он состоит из рабочего колеса карусельного типа, оснащенного лопатками, и корпуса, внешне напоминающего улитку или спираль. Оба элемента работают в тесном взаимодействии и по отдельности бесполезны.

Радиальные вентиляторы способны создавать достаточно высокое давление. Отдельные установки по этому показателю способны конкурировать с компрессорами. Такая особенность делает радиальные вентиляторы широко востребованными в системах вентиляции или технологических установках, требующих преодоления сопротивления воздуховодов или создания потока воздуха с определенными параметрами.

Правила выбора вытяжного вентилятора

Итак, если решение о покупке вентилятора принято, нужно правильно подобрать модель, чтобы впоследствии не разочароваться. Выбирать нужно сразу по нескольким параметрам – производительности, безопасности, уровню шума и, разумеется, по соотношению качество-цена.

Производительность

Этот критерий является основным, ведь именно от него зависит эффективность воздухообмена

Здесь важно правильно подобрать мощность устройства относительно площади, так как один и тот же вентилятор дает различный результат в маленькой и большой ванной. Согласно строительным нормам, кратность воздухообмена для ванной комнаты равняется 6-8 единицам, то есть, за час весь объем воздуха в помещении должен смениться от 6 до 8 раз. Как правило, если ванной пользуется не более трех человек, выбирают кратность 6, если больше трех – кратность 8

Расчеты выполнить не сложно: нужно найти объем помещения и умножить его на кратность воздухообмена

Как правило, если ванной пользуется не более трех человек, выбирают кратность 6, если больше трех – кратность 8. Расчеты выполнить не сложно: нужно найти объем помещения и умножить его на кратность воздухообмена.

Получается, что для такой ванной оптимальным выбором будет устройство с производительностью от 54 м3/час. Разумеется, не всегда удается найти модель, максимально соответствующую расчетным параметрам, поэтому можно выбирать вентилятор с небольшим запасом производительности.

Норма воздухообмена для разных помещении

Обычно производительность вентиляторов для ванных комнат составляет 95 — 100 м3 /час

Безопасность

Для ванных комнат и санузлов выпускаются вентиляторы с дополнительной защитой электрических контактов от влаги, что обязательно должно быть указано в инструкции и на упаковке. Если поставить обычную модель, и в нее попадет вода, это может спровоцировать короткое замыкание и даже пожар, поэтому рисковать нельзя ни в коем случае.

Сейчас можно найти низковольтные вытяжные устройства, специально предназначенные для ванных комнат и саун. Они имеют влаго- и термозащиту, и могут эффективно работать при 100% влажности и высоких температурах. Правда, стоимость таких вентиляторов выше, да и к обычной электросети их подключить нельзя, что влечет за собой дополнительные затраты, но ведь безопасность жильцов этого стоит.

Ищите в магазинах вентиляторы, что предназначены именно для ванной комнаты

Уровень шума

Шум, производимый вентилятором, не должен превышать 30 дБ, в противном случае он будет действовать на домочадцев раздражающе. Если планируется включать вентилятор на ночь, выбирайте модель с уровнем шума до 25 дБ. Чем меньше данный показатель, тем комфортнее вам будет в ванной при включенной вытяжке. Особенно актуально это для тех, у кого вентилятор работает беспрерывно.

Шум, который составляет более 35 дБ, на психику человека действует раздражающе

Что касается качества вентиляторов, то здесь лучше ориентироваться на известные торговые бренды, продукция которых уже проверена временем. Например, массу положительных отзывов имеют бытовые вентиляторы торговой марки Soler & Palau (Испания), VENTS (Украина), Electrolux (Швеция).

Накладной вентилятор Soler & Palau

Вытяжки VENTS

Цветовое разнообразие вытяжных вентиляторов Electrolux EAFR

Эти компании дорожат своей репутацией, поэтому их продукция отличается высоким качеством сборки и долговечностью. Главное – покупать вентиляторы в специализированных магазинах, где на товар могут предъявить соответствующий сертификат и выпишут гарантийный талон. Так вы избежите риска приобрести дешевую подделку, а не брендовую технику.

Дополнительные функции вентиляторов

Фото	Наименование доп. функции
	Таймер
	Гидростат, или вентилятор для ванной комнаты с датчиком влажности
	Датчик движения
	Постоянное проветривание
	Часы на лицевой панели вентилятора
	Обратный клапан

Туманный вентилятор

Если покупка кондиционера кажется невозможной, возможно, стоит инвестировать в качественный туманный вентилятор. Эти вентиляторы – отличный способ отвода тепла и охлаждения в жаркие летние периоды.

Интересно, что такие вентиляторы нуждаются в подаче воды, которая выделяется в виде тумана через насосы высокого давления, расположенные внутри вентиляторной системы. Затем туман циркулирует по всей площади, где он постепенно смешивается с теплым воздухом.

Водяной насос высокого давления в таких моделях соединен с мощным вентиляторным механизмом, что обеспечивает сверхэффективное охлаждение как внутренних, так и наружных помещений. Самое лучшее в том, что туман, который производят эти вентиляторы, настолько легкий и тонкий, что вы даже не почувствуете ничего на коже и одежда даже не намокнет.

Это не только отличные охлаждающие устройства, но и еще более энергоэффективные системы по сравнению с кондиционерами. Если сравнить компактный и портативный кондиционер с достаточно большим туманным вентилятором, то второй потребляет около 900 ватт энергии, а первый потребляет меньше 30 ватт.

Обозначения по ГОСТу

Известно несколько вариантов маркировки радиальных (центробежных) вентиляторов, регламентируемых действующими стандартами. Все модели различают по величине создаваемого давления:

• низкого уровня (не больше 1000 Па);
• средней величины (1000-3000 Па);
• высокого давления (3000-12000 Па).

Возможные различия в маркировке одних и тех же моделей связаны с изменениями действующего стандарта ГОСТ 5976-90, который определяет правила формирования их обозначений, предписываемые к исполнению всеми пользователями.

• Обозначение изделия – буква «В».
• Его тип – значки «Р» или «Ц» (радиальный или центробежный).
• Первое число в маркировке соответствует коэффициенту, используемому для перерасчета полного давления (80, например).
• Второе цифровое обозначение – быстроходность агрегата.
• Последнее сочетание цифр – наружный диаметр рабочего колеса.

Радиальные

Основу радиального вентилятора (его ещё называют центробежным) составляет корпус, по форме напоминающий улитку, внутри которого размещено рабочее колесо. При вращении возникает центробежная сила, которая затягивает воздух через всасывающее отверстие в центре прибора. После этого воздушная масса направляется в периферийную часть вентилятора, откуда по воздуховоду нагнетается в вентилируемое помещение. Еще одна особенность – воздушный поток входит в него в осевом направлении, а выталкивается движущимся радиально (его направление – по касательной к кожуху корпуса), он всегда перпендикулярен входящему потоку.

Основной рабочий элемент – это цилиндр с лопатками, закреплёнными по окружности на одинаковом расстоянии. В зависимости от формы и расположения лопаток можно достичь различного эффекта:

• изогнутые вперёд – создают высокое давление и работают с большими объёмами воздуха;
• изогнутые назад – позволяют избежать накопления пыли, подходят для работы в среде с высоким угнетением;
• аэродинамическое крыло – очень низкий коэффициент шума и высокая производительность.

Основные плюсы радиальных вентиляторов – получение высокого давления воздушного потока при достаточно небольших габаритах, долговечность, низкий уровень шума и возможность эксплуатации в непрерывном режиме. Поэтому они широко применяются промышленности, особенно там, где необходима мощная постоянная вентиляция – в крупных офисных зданиях и торгово-развлекательных комплексах, супермаркетах, складах, гаражах и т. д. Благодаря возможности быстро удалить загрязнённый воздух они активно применяются на вредных производствах. В быту радиальные вентиляторы все чаще используются в кухонных вытяжках, канальной вентиляции.

Как работает безлопастной вентилятор

Использование центробежных конструкций

Конструкции такого образца бывают напольные и настольные. Их мобильность обеспечивает простоту в эксплуатации, а также легкость в установке. Применение таких механизмов возможно в любых местах, в которых имеется доступ к электропитанию.

Частные дома или квартиры обычно оснащают ванные комнаты, санузлы или кухни данной техникой. Это способствует поддержанию нормальной влажности воздуха, а также избавлению от неприятных запахов. Размещают такие конструкции в соединенных с шахтами для вентилирования отверстиях. Иногда центробежные вентиляторы и их применение зависит от того, насколько высокими влагозащитными свойствами они обладают.

На вредном производстве, когда есть необходимость быстрого удаления загрязненного воздуха, используются прямоточные центростремительные установки.

Любая промышленность не сможет обойтись без такого рода комплектующего. А выбирать их следует исходя из сферы дальнейших применений и назначений.

Такое оборудование очень важную нишу занимает в процессе промышленного производства. Это и очищение воздуха, и создание благоприятных условий труда для рабочих предприятия. Механизмы в промышленной зоне не требуют особого ухода, необходимо будет только периодически смазывать их и следить за износом деталей.

Вентилятор крышный дымоудаления (ДУ)

Крышные вентиляторы дымоудаления (ДУ) используют для удаления дыма и продуктов горения из коридоров, цехов и других помещений. Кровельный вентилятор удаления дыма отличается повышенными требованиями к его конструкции:

• Стойкостью к высоким температурам (до 300, 400 и 600°С)
• Повышенным напором (высота выброса отработанного воздуха достигает 2 метров, а скорость воздуха в воздуховодах может достигать 15м/с)
• Повышенной производительностью (расход воздуха от нескольких тысяч до нескольких десятков тысяч кубических метров в час)

Крышные вентиляторы ДУ всегда работают в связке с противопожарными клапанами. В штатном состоянии клапаны закрыты, а вентилятор выключен. В случае пожара клапаны открываются, и вентилятор включается в работу. Вся система в целом способствует снижению концентрации дыма и продуктов горения на путях эвакуации, благодаря чему обеспечивается безопасная эвакуация людей из здания.

Внешний вид крышного вентилятора дымоудаления.

4. Крышные вентиляторы

В основном используются в вытяжных вентиляционных системах различных зданий и сооружений. Применяются в случаях, когда высокое давление не нужно, а естественной вентиляции недостаточно. По конструкции схожи с радиальными.

Крышные вентиляторы устанавливаются также в противодымных системах. Они обеспечивают отток токсичных газов – продуктов горения.

Особенности крышных вентиляторов:

– Работают в прерывистом режиме, включаются по мере необходимости;

– Имеют повышенную стойкость к природным воздействиям;

– В выключенном состоянии практически исключен обратный ток воздуха (благодаря автоматически закрывающимся лопаткам);

– Минимальная вибрация.

Температура функционирования: от -45 до +45. Существуют особые модели, работающие при -60 градусах.

5 Рабочие характеристики

Как и другие бытовые или профессиональные приборы, вентиляторы обладают определенным набором характеристик. Чтобы успешно выбрать подходящую модель, нужно полностью разбираться в этих характеристиках и учитывать их при поиске оптимального варианта. Итак, список рабочих свойств вентиляторов состоит из таких пунктов:

1. 1. Показатели полного давления измеряются паскалями.
2. 2. Единицей измерения расхода воздуха и производительности устройства является кубический метр в час.
3. 3. Скорость передвижения рабочего барабана отображена оборотами в минуту.
4. 4. Потребляемую мощность обозначают киловаттами.
5. 5. Уровень шума и звукового давления измеряется децибелами. Он определяется в месте входа и выхода воздуха.
6. 6. Показатели коэффициента полезного действия отображают аэродинамические потери, потери из-за утечек, трений и прочих воздействий.

Принцип работы и конструкция

Радиальный вентилятор, встроенный в воздуховод

Принцип работы вентиляторов радиального типа представляется следующим образом:

1. Загрязненный воздух поступает во входное отверстие агрегата.
2. За счет вращения колеса-лопатки, помещенного в спиральный кожух, он засасывается внутрь и перемещается под действием центробежной силы.
3. Воздух собирается в кожухе устройства и перенаправляется к выпускному отверстию.

Конструктивно такой прибор выглядит как колесо с лопатками, закрепленное на станине с залитыми в нее радиальными подшипниками и валом (последний закрыт спиральным кожухом). Для приведения в циклическое движение используется типовой электрический двигатель. На колесе помимо лопаток выделяются задний и передний диски, а также массивная ступица. Форма и количество лопаток зависят от назначения конкретной модели.

Колеса с обратно загнутыми лопастями устанавливаются в экономичных образцах изделий, потребляющих примерно на 20% меньше электроэнергии. При этом они хорошо справляются с текущими воздушными нагрузками. С другой стороны, образцы с загнутыми вперед лопатками намного меньше шумят, что объясняется более низкой частотой вращения двигателя. Кроме того, эти модели характеризуются уменьшенными размерами колеса и корпуса всего устройства.

Разница между осевыми и радиальными разновидностями проявляется в истории их применения человеком для практических нужд. Первые появились намного раньше и устроены несколько по-другому. В изделиях этого типа воздушные массы перемещаются вокруг оси, на которую насажены лопасти вентилятора. Струи воздуха движутся в том же направлении, что задается вращением ротора электродвигателя.
