Видеоглазок своими руками: из веб камеры и сотового телефона, установка системы

Виды устройств

Видеоглазок в корпусе устанавливают на входную дверь, вместо обычного. Все современные системы можно поделить:

На модели дверных глазков, которые правильнее назвать видеокамерой, так как она идет без корпуса. При дополнительной комплектации линзой, ее можно вставить непосредственно в отверстие глазка либо установить возле входной двери. Если камера выведена за пределы дверного блока, то такие устройства можно скрыть таким образом, что они будут вообще незаметны. Изображение с камеры выведено на монитор, который может быть установлен на дверь с обратной стороны. Дисплей размещается параллельно глазку. Видеокамеры выпускают с цветным и черно-белым изображением.
Видеоглазок на дверь с черно-белым изображением.

Внешне он полностью имитирует обычный глазок. Положительной стороной этих устройств является то, что они имеют хорошее разрешение камеры, которые дает более четкое изображение в сравнении с цветными.

Видеоглазок с цветным изображением.

Как и все остальные виды видеонаблюдение для дома бывают проводные и беспроводные. Подключаются к общей системе электропитания, более востребованы автономные системы, работающие на батарейках, аккумуляторах.

Модели, которые появились не так давно, но пользуются популярность, видеоглазок с беспроводной связью WI-FI. Обзор беспроводных видеоглазков показал, что именно этот сегмент устройств активнее всего развивается. Он дает возможность не только дистанционно наблюдать за теми, кто пришел.
При подключении к смартфону, планшету наблюдать за визитерами в можно в режиме онлайн. Дополнительно может быть установлена функция дистанционного управления дверным замком. Это удобно, когда в доме есть дети, больные люди. Таким образом, в сочетании с видеонаблюдением внутри обеспечивается полный удаленный контроль. Эти модели являются одним из элементов «умного дома».

При выборе дверей, в первую очередь металлических, обратите внимание на наличие глазка. На недорогих моделях устанавливают обычный глазок, который можно заменить видеокамерой либо видеозвонком

Входной дверной блок, оборудованный под систему видеонаблюдения, предполагает установку дверного замка, который можно открывать дистанционно.

Тонкости изготовления видеоглазка своими руками

Что это такое?
Оборудование из телефона или планшета
Система слежения из веб-камеры
Видеоглазок из автомобильного регистратора

В настоящее время обеспечение безопасности своего жилища и имущества является приоритетной для большинства людей. Многие опасаются оставлять без присмотра свои квартиры даже на короткое время. И на это, конечно, есть причины. Поэтому все большую популярность набирает такое устройство, как видеоглазок, который некоторые умельцы собирают своими руками. Его можно соорудить из телефона, веб-камеры, видеорегистратора или планшета, главное – понимать схемы сборки такого устройства и соблюдать последовательность действий.

Как устроен видеоглазок на дверь в квартиру

Этот гаджет относится к разряду технически сложных товаров, поскольку представляет собой миниатюрную электронную систему, состоящую из нескольких компонентов:

видеокамеры;
блок питания;
монитор;
система соединительных кабелей, необходимых для передачи изображения;
беспроводные видеоглазки дополнительно оснащаются модулем Wi-Fi.

При нажатии на клавишу происходит включение камеры и передача изображения на монитор или даже телевизор

Принцип функционирования устройства состоит в следующем:

после нажатия на клавишу звонка генерируется сигнал, который передаётся на встроенную миниатюрную камеру;
далее в зависимости от типа модели (беспроводная или проводная) он передаётся на монитор, установленный внутри жилого помещения;
интерком или монитор имеет кнопку, посредством которой дверь открывается дистанционно.

К СВЕДЕНИЮ! (нажмите, чтобы узнать)

К СВЕДЕНИЮ!

В зависимости от конкретной модели, активация камеры осуществляется при нажатии на клавишу звонка или попадании человека в зону обзора. В последнем случае камера оснащается датчиком, активирующим её работу.

Датчик движения позволяет добиться включения камеры даже без нажатия кнопки звонка

Видеоглазок из подручных средств

Как сделать видеоглазок из камеры сотового телефона самому:

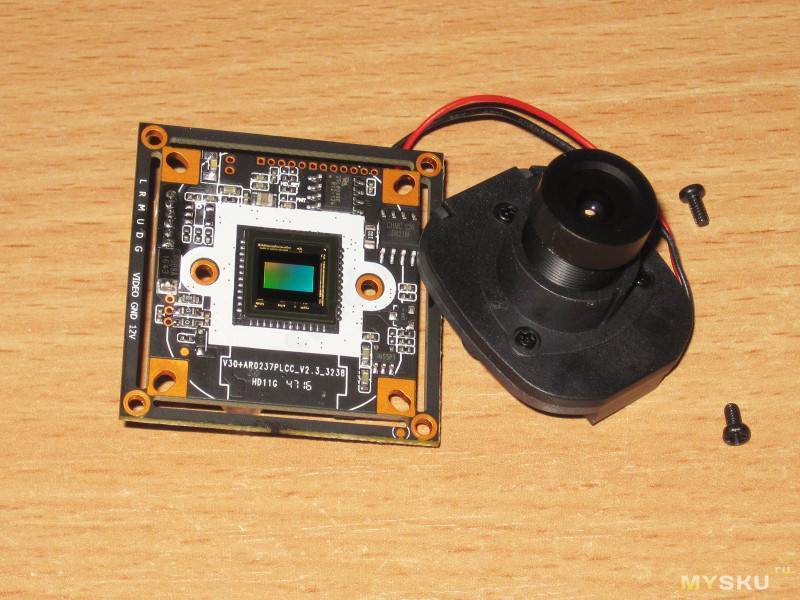

Основой для видеоглазка может стать камера от любого сотового телефона или фотоаппаратов. Для начала необходимо разобрать мобильное устройство, вытащить из старого телефона камеру.
Камера из телефона по диаметру гораздо меньше, чем отверстие для дверного глазка. Поэтому нужно сделать специальную панель, которая позволит зафиксировать устройство для слежения.
Дисплеем, на который будут воспроизводиться фото и видео, послужит сам телефон от этой камеры. Обработка видео возможна благодаря модулю телефона, Но для того, чтобы она дотягивала до него, необходимо провести специальный шлейф. Этот шлейф должен иметь одинаковое количество нитей, проводящих ток. Провода нужно припаять к камере и телефону, после чего устройства устанавливаются в необходимых для этого местах.
В телефон вставляется батарея, а также карта памяти, на которую впоследствии будет записываться фото- и видеоконтент. Также файлы можно перекидывать на планшет, ПК и даже телевизоры при помощи кабеля или адаптера.

Сделать видеоглазок своими руками можно и из веб-камеры, для этого понадобится следующее:

Web-камера.
Удлинитель USB.
ПК или ноутбук.
Инструменты, с помощью которых можно будет установить камеру.

В данном случае в качестве видеоглазка послужит именно «вебка», а транслироваться видео будет на компьютер. Итак, каков алгоритм установки камеры в отверстие двери:

Для начала необходимо вставить камеру в отверстие, крепко её зафиксировав.
Непосредственно подключить камеру к компьютеру можно при помощи удлинителя USB. Чтобы у камеры была связь с компьютером, необходимо установить на него специальную программу-драйвер.
Теперь видео воспроизводится и его можно записывать на любой носитель.
Если компьютер остаётся включенным, то видео сможет писаться, когда дома никого нет.

Видеоглазок, сделанный при помощи компактной видеокамеры и ТВ-тюнера. Для этого понадобятся – компьютер, непосредственно видеокамера, ТВ-тюнер, провод длиной в пять метров.

Для начала необходимо обрезать разъёмы «тюльпан» у видеокамеры, после чего удлинить их при помощи кабеля. Затем, протянув через квартиру, подключить кабель к ТВ-тюнеру «тюльпаном».
Далее, чтобы из видеорегистратора шло видео, необходимо произвести в компьютере некоторые настройки. Например, чтобы при запуске ПК сразу же во весь экран включался режим видео с камеры, которое также будет отображаться в браузере.

Важно учитывать, что основное и первоначальное в монтаже видеоглазка – это его установка в отверстие в двери, в котором ранее был обычный оптический глазок. Если же отверстия в двери нет, то его необходимо сделать

Необходимо крепко зафиксировать камеры и обратить внимания, чтобы в камере не было видно края отверстия двери

Также важно учитывать, что кабели должны быть надёжно зафиксированы, чтобы в дальнейшем они не переломились при открывании и закрывании двери

Если правильно всё установить, то вполне возможно, что самодельный сделанный глазок получится гораздо лучше по качеству, чем покупной вариант.

YouTube responded with an error: The provided API key has an IP address restriction. The originating IP address of the call (87.236.20.136) violates this restriction.

Отличие видеоглазка от обычного оптического глазка

У электронного варианта в разы больше преимуществ:

Чтобы разведать, кто же стоит у двери – не обязательно подходить к ней и смотреть в глазок. Для этого достаточно посмотреть на дисплей, который может располагаться в любой точке квартиры.
Современные камеры имеют очень хорошее разрешение и специальную инфракрасную подсветку. Поэтому даже в условиях плохого освещения человека по ту сторону двери будет хорошо видно, и его лицо можно будет без трудностей идентифицировать.
У видеокамер может быть более высокий угол обзора – до 180 градусов. Благодаря чему можно увидеть человека, если он стоит сбоку от камеры или вовсе пытается быть незамеченным, прижавшись к двери.
Видеоглазки работают автономно. То есть если даже в квартире отключат свет, питание в устройство будет поступать – это может быть встроенный аккумулятор или съёмные батарейки.
Камера записывает снятое на носитель – установленную в неё карту памяти.

А два ключевых плюса глазков, сделанных своими руками – это экономия и возможность вести круглосуточную съёмку.

Видеоглазок своими руками: процесс создания и установки

Чтобы обеспечить максимальную безопасность жильцов квартир и домов создаются различные системы безопасности. К одним из таких устройств относится видеоглазок. Это устройство представляет собой электронную видеосистему, с помощью которой можно осуществлять обзор происходящего перед дверью и на лестничной площадке. Видеоглазок пришел на смену морально устаревшему обычному оптическому глазку, который устанавливался на каждую входную дверь. На потребительском рынке предлагается широкий спектр различных устройств подобного типа, которые отличаются разными функциональными возможностями и соответственно ценовой категорией. Для тех, кто по каким-либо причинам не может или не желает приобрести готовое устройство, есть возможность создать видеоглазок своими руками из подручных средств. О том, как это сделать максимально просто и какие материалы, и устройства для этого потребуется, будет рассказано ниже.

Дополнительные функции

Любой видеоглазок может отличаться расширенным набором функций.

ИК подсветка необходима для наблюдения в ночное время. Она не воспринимается человеческим глазом и не мешает тем, кто стоит перед дверью. Может включаться вручную, автоматически при снижении освещения или же по датчику движения.
Светочувствительный элемент. Именно он запускает ИК-подсветку, если предусмотрено автоматическое включение.
Датчик движения позволяет экономить ресурс батарейки, а также память, если ведется запись. В данном случае при появлении объекта в поле зрения датчика камера включится и будет записывать до тех пор, пока движение перед дверью не закончится.
GSM-функция расширяет возможности камеры. Во-первых, в простом исполнении она делает фото, если кто-то нажимает на звонок и отправляет его владельцу квартиры на смартфон или планшет. В более продвинутых моделях с ее помощью можно осуществлять двустороннюю связь, то есть поговорить с посетителем.
Функция распознавания – это автоматическое открытие двери. Камера узнает хозяина и открывает самостоятельно замок. В некоторых вариантах автоматического распознавания нет, но замок можно открыть удаленно через специальное приложение.
Дополнительной функцией также может выступать датчик взлома. При несанкционированном открытии двери он отправит сообщение владельцу на телефон, что позволит ему оперативно вызвать соответствующие службы для предотвращения кражи.
Функция дверного звонка.

Топ лучших видеоглазков

Лучшие видеоглазки с записью

Optimus DB-01

Одно из лучших устройств по мнению российских пользователей и моему лично. Главное преимущество данного прибора — отличное качество изображения, возможность записывать четкое видео в ночное время суток. Картинка передается детально, благодаря встроенной камере с разрешением 1,3 Мп. Модель оборудована 2 встроенными инфракрасными светодиодами, которые не видны невооруженным глазом. Глазок имеет небольшой размер, стандартный для классического дверного приспособления. Целостность входной двери при установке не нарушается. Чтобы произвести монтаж, не нужно вызывать специалистов или покупать дополнительные инструменты. Работает устройство от батареек типа АА. Optimus DB-01 — один из лучших вариантов для установки в городских квартирах.

Плюсы	Минусы
Отличное качество изображения; Функция ночного видения; Простая и удобная настройка и установка; Встроенная функция детекции движения; Доступная цена.	Питание от батареек; Отсутствие карты памяти в комплекте устройства.

Цена: ₽ 4 692

Rexant 45-0249

Современное оборудование, которое внешне не отличить от стандартного дверного глазка. Камера с разрешением 1,3 Мп оснащена функцией 5-ти кратного цифрового зума. Четкое изображение передается на качественный монитор. Прибор имеет встроенную инфрокрасную подсветку, благодаря которой камера может снимать и передавать сигналы в ночное время суток. Работает видеозвонок от литиевого аккумулятора, заряда которого достаточно для 1000 записей. Устройство универсальное, оно может также функционировать от сети. Из дополнительных функций: автосрабатывание при звонке и движении за дверью. Для установки изделия не нужно никаких дополнительных инструментов, оно легко монтируется в место, где ранее размещался обычный глазок. Дополнительно можно настроить время, дату, установить мелодию звонка. И все это за небольшие деньги.

Плюсы	Минусы
Отличное качество изображения; Большой, четкий, яркий монитор; Встроенная функция автосрабатывания; Дополнительные возможности (дата, время, звонок); Не отличается от стандартного дверного глазка.	Необходимость заряжать аккумулятор; Потеря качества изображения при увеличении.

Цена: ₽ 6 006

Лучшие видеоглазки с датчиком движения

Sititek i3

Лучший вариант наблюдения за квартирой и защиты от незваных гостей. Изделие имеет ряд полезных функций: встроенный Wi-Fi и GSM модули, автосрабатывание при звонке и движении возле входной двери, поддержка двусторонней связи с посетителем. Внешний модуль устройства оснащен видеокамерой с разрешением 2 Мп, которая делает качественные и четкие снимки. Дополнительно во внешний модуль встроена ИК-подсветка, звонок и датчик движения, который может носить также охранную функцию. Внутренняя конструкция состоит из сенсорного монитора и GSM модуля. Связав устройство со смартфоном, можно на расстоянии наблюдать за жильём, получать уведомления о различных изменениях и даже общаться с посетителями. Одна из главных и полезных особенностей — наличие кнопки «SOS», с помощью которой можно вызвать экстренные службы. Это удобно для семей, где есть дети или люди преклонного возраста.

Плюсы	Минусы
Высокое качество передачи изображения; Встроенный датчик движения; Встроенные Wi-Fi и GSM модули; Наличие кнопки «SOS»; Простая настройка и установка изделия.	Высокая стоимость; Необходимость заряжать аккумулятор.

Цена: ₽ 13 990

Zodiak 816 Black

Один из лучших видеоглазков, оснащенных дополнительными возможностями. Оптика с разрешением 2 Мп с функцией ночного видения и углом обзора 120 градусов передает качественное изображение на монитор. Внешний модуль дополнительно оснащён датчиком движения и звонком, при нажатии на который осуществляется фотофиксация. Фото- и видеосъемка записывается на карту памяти. Приспособление можно подключить к смартфону и получать уведомления о всех изменениях, происходящих возле входной двери. Дополнительно можно выставить время и дату, выбрать 1 из 3 режимов работы. Работает изделие от аккумулятора мощностью 2500 мАч. Габариты глазка стандартны, чтобы его установить, не нужно вызывать специалистов или изменять вырез в двери.

Плюсы

Минусы

Высокое качество передачи изображения;
Автоматическая фотофиксация посетителя при нажатии на звонок;
Возможность получать уведомления на смартфон;
Большая мощность аккумулятора;
Наличие дополнительных функций (время, дата, звонок).

Глазок внешне несколько отличается от стандартного;
Угол обзора подходит не для всех квартир.

Цена: ₽ 7 489

Коротко о конструкции

Существует 2 варианта конструкций систем слежения:

Проводные глазки. Состоят из цилиндра со вставленным в него объективом, камеры с экраном. Размер первой части идентичен габаритам оптического глазка, поэтому расширение дверного отверстия при установке не требуется. Компоненты системы соединяются проводами. Конструкция включает 2 кабеля — питающий и передающий сигнал.
Беспроводные устройства. Две части системы ничем не соединяются друг с другом. Связь между компонентами осуществляется путем беспроводного подключения. Глазок внедряется в дверное полотно стандартным способом. Принимающий блок с экраном располагают в любой части квартиры, т. е. необязательно устанавливать его на обратной стороне двери.

Плюсы и минусы обзорных устройств

Установка беспроводного видеоглазка в квартиру необходима для обеспечения дополнительной безопасности.

Это устройство имеет ряд достоинств, которые преобладают над другими системами наблюдения.

Главное достоинство беспроводной системы заключается в ее скрытности. Снаружи обнаружить видеосвязь практически невозможно, оно заметно только при доскональном изучении двери.
Еще одно достоинство прибора – бюджетность. Его стоимость не ударит по карману, а пользы он приносит много.

Благодаря миниатюрному размеру изделия, его легко устанавливать. Его монтаж не займет много времени, а после установки с ним очень просто работать.
Удобно и то, что совсем не обязательно находиться рядом с дверью, чтобы лично контролировать происходящее на лестничной площадке. Скрытая аудио- и видеозапись позволяют вести наблюдение в режиме реального времени, не покидая уютного места.

Устройство видеоглазка оснащено всего лишь несколькими кнопками, что очень удобно

Для пользования прибором не понадобятся специальные знания и умения, поэтому справиться с ним сможет человек любого возраста.
Важно, что по нынешнему законодательству граждане имеют право предоставлять цифровую запись, как доказательство, поэтому при попытке взлома видеозапись поможет найти и поймать злоумышленников.. Огромное количество положительных качеств обзорных устройств не исключило возникновения у них некоторых недостатков

Огромное количество положительных качеств обзорных устройств не исключило возникновения у них некоторых недостатков.

Радиомодуль сильно подвержен возникновению рабочих помех.
Компактная камера обладает низкой устойчивостью к механическим повреждениям.

Аккумуляторные приборы не способны долго держать заряд, особенно при пониженных температурах. Температурный диапазон стабильной работы прибора ограничен. То же самое касается и некоторых моделей. Самые дешевые варианты могут функционировать только в конкретном температурном диапазоне. Как только прибор выходит за дозволенные рамки, то сразу же выходит из строя, а это может привести к поломке электроники или аккумулятора.

Передача данных происходит с использованием радиоканала, а возникновение помех сделает невозможным получение данных. Помехи на линии могут возникнуть по многим причинам: нахождение рядом специфических устройств, деталей с токопроводом и так далее. Существуют такие устройства, которые специально применяются для радиоволновой заглушки.

Миниатюрная беспроводная камера отличается низкой прочностью. Достаточно нескольких неловких движений, чтобы повредить прибор, но некоторые производители выпускают противоударные модели, которые практически невозможно сломать.

Сейчас объясним, как работает видеоглазок, и сколько времени займет самостоятельная установка видеоглазка.

Любой видеоглазок разделен на две составляющие: наружную и внутреннюю.

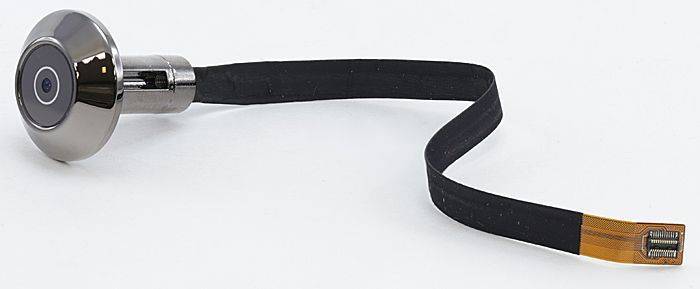

В наружной находится сенсор видеокамеры, оптическая система и, в некоторых случаях, кнопка вызова. (верхний рисунок)

На фото представлена модель (Видеоглазок R03)

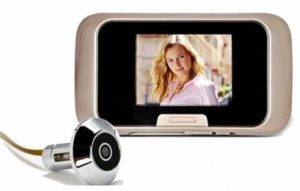

Во внутренней, как правило, присутствует TFT дисплей, несколько кнопок управления и автономный источник электропитания. Соединяются обе части при помощи тонкого шлейфа. И только лишь для удобства монтажа соединение сделано адаптированным под существующее отверстие в двери. По большому счету, при разнесении видеосенсора и дисплея, не играет роли способ прокладки проводов. Главное – сенсор с панелью должны соединиться.

Наружная часть крепится к внутренней, при помощи двух винтов. Конструкция не имеет возможности демонтажа с внешней стороны. Со стороны квартиры винты усилены широкой металлической пластиной, на которую легко вешается внутренний блок.

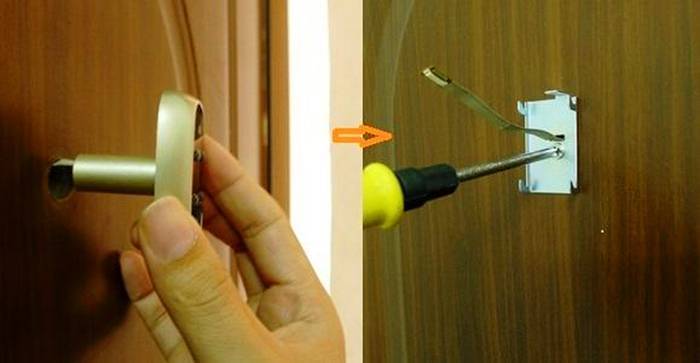

Для монтажа электронного видеоглазка, вместо обычного, необходимо:

демонтировать старый глазок (примерно 1 минута)
вставить наружный блок в существующее отверстие, подставив с внутренней стороны металлическую пластину, и соединить их двумя винтами (примерно 2 минуты, если за отверткой нужно отойти от двери)
поместить на пластину внутренний блок, продев один/два провода в отверстие блока (1 минута)
подсоединить один/два разъема (30 секунд)
вставить комплект аккумуляторов, если он съемный (30 секунд)

Итого, примерно 5 минут, с учетом демонтажа старого дверного глазка. Из необходимых инструментов – отвертка.

Видеоглазок какой фирмы выбрать

Видеоглазки появились на рынке около десяти лет назад. Видеокамеры могут быть цилиндрической, прямоугольной или бескорпусной конструкции. Из-за рубежа в Россию в основном импортируются цилиндрические модели.

Изготавливаемые в Китае устройства не имеют четкой типологии, но выигрывают по сравнению с европейскими за счет очень доступных цен и достаточно высокого качества. На нашем рынке китайские видеоглазки являются самыми популярными по продажам и отзывам потребителей.

Рекомендуем лучших производителей оборудования в своем классе:

1. Tantos

2. SitiTek

3. Optimus

4. Falcon Eye

5. Rollup

Монтаж видеоглазка

Многие сегодня желают поменять старый простой дверной глазок на многофункциональное устройство. Поэтому интересуются, как осуществляется установка видеоглазка своими руками на входную дверь. В стандартный комплект такого оборудования входит глазок, монтажная панель, крепежные элементы, кабель USB, переходные кольца и дисплей.

Двери могут иметь разную ширину – от 7 до 11 см. Поэтому для вставки глазка могут понадобиться переходные кольца. В зависимости от модели для питания оборудования может использоваться сетевой адаптер, аккумуляторная батарея или батарейки (в комплект чаще всего входит 4 шт.). В большинство стандартных дверных конструкций входит оптический глазок.

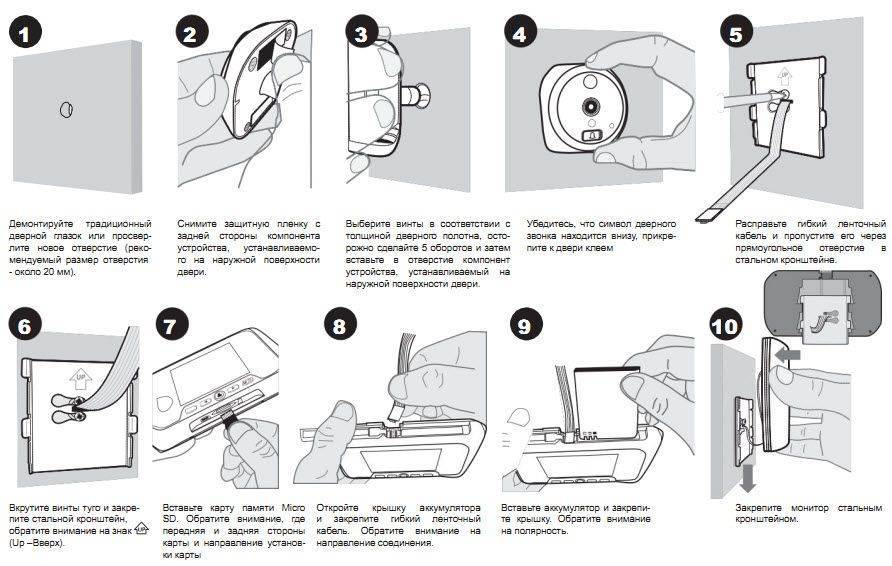

Порядок выполнения монтажа видео глазка:

Предварительно демонтируется старый глазок;
В отверстие вставляется видеоглазок;
От камеры проводится кабель через монтажную панель, подсоединяется к дисплею;
В прибор вставляются батарейки;
Монтажная панель фиксируется на дверном полотне, на нее крепится монитор;
Включается видеоглазок, с помощью панели дисплея проверяется работоспособность всех функций.

Конструкция видеоглазка достаточно простая, поэтому установить его самостоятельно не составит труда. Если для камеры предусмотрена GSM система, ее дополнительно необходимо подключить к мобильному устройству. После получения смс сообщения на гаджете можно будет просматривать видео происходящего за входящими дверями. Благодаря этим функциям легче осуществлять контроль и охрану жилых и нежилых объектов.
