Виды и схемы стропильных систем: обзор и рекомендации для монтажа стропильной системы крыши

Конструкция двухскатной кровли

Двускатная крыша

Принципиальное устройство двухскатов элементарно, и заключается в наличии у крыши двух наклонных прямоугольных плоскостей, по которым и происходит сброс атмосферных осадков, будь то снег или вода.

Эти плоскости сходятся сверху в одной горизонтальной линии, называемой «коньком». При построении такой геометрической формы с торцов скатов неизбежно образуется два вертикальных треугольника – фронтона.

Виды двухскатов

Отличия крепления стропил

1

Классическая – наиболее распространённая конструкция. При такой компоновке крыша формируется с симметричными скатами, т.е. с одинаковой их крутизной.

В своём строительстве простой «двухскат» может формироваться двумя способами:

• наслонная
• висячая

Более подробно эти системы будут рассматриваться ниже.

Крыша каркасного дома

Преимуществ такой вариации налицо:

• Простота в проектировании. С расчётами справиться практически каждый, владеющий азами математики. Существует множество готовых проектов, которые находятся в открытом доступе
• Надёжность конструкции. Минимальное количество соединительных узлов делает её прочной и долговечной
• Простота монтажа. Ничего «хитрого» здесь нет – элементов немного, узловые соединения элементарны, инструмент простой, крепёж доступен
• Классический дизайн всегда в моде. К тому же при желании домовладелец легко может изменить облик дома, поменяв угол наклона скатов кровли

2

Ассиметричные формы – это необычно. Однако при нарушении симметрии нарушается баланс в распределении нагрузки, что неизбежно влечёт за собой значительное усложнение в несущем «скелете» всего конструктива. Самостоятельно рассчитать такой проект крайне сложно. В этом случае придётся воспользоваться услугами профессионалов

Асимметрия – это красиво

3

Мансардный тип кровли – ещё одна разновидность. От классической вариации она отличается тем, что скатную поверхность создают ломанной.

Конструкция её несколько сложнее, чем у классических аналогов, но также доступна для простого обывателя, который решил своими силами её спроецировать и скомпоновать.

Главное отличие от классики заключается в том, что мансардный тип сочетает обе технологии, используемые для строительства стропильных крыш.

Терминология и элементы

Варианты исполнения

Для полноценного изучения кровельной тематики без специальной терминологии не обойтись. В цели наглядности ниже представлена схема с примерами использования описываемых элементов.

Основные элементы стропильных систем

• Маурлат – элемент практически любой кровельной конструкции. Выполняется из деревянного доски или бруса, жёстко крепится по периметру торца внешних стен постройки. Главное его предназначение – равномерно распределять нагрузку на несущие стены здания. Именно к этому элементу крепятся все стропильные ноги кровли
• Стропила – несущий каркас для кровельного покрытия. Устанавливают их парно, соединяя между собой в верхней части, называемой коньком. Нижняя часть их, как уже упоминалась крепиться к маурлату. Выставленные с определённым шагом стропила, служат основой для обрешётки, на которой в дальнейшем будет крепиться кровельный материал

Узлы стропильной системы

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)

• Ригель и (или) затяжка. Элементы усиления конструкции. Устанавливаются горизонтально, врезаются в стропильные пары, крепятся на гвозди, болтовые соединения и т.п. В случае необходимости, для придания дополнительной жёсткости дублируются два-три раза (верхний – средний – нижний)
• Стойка или бабка – служит в роли как основной, так и дополнительной вертикальной опоры. Они устраняют прогибы каркаса
• Прогоны – брус, одна или две сшитые доски, а также может быть и отдельная конструкция. В простых вариантах коньковый прогон пришивается к узловым соединения верхней части стропильных ног, в более сложных он подпирается бабками (вертикальными стойками), которые в свою очередь крепятся к лежню
• Лежень – это прогонная балка, т.е. брус, лежащий по всей длине крыши. Формируется для дополнительной фиксации и усиления всей кровельного формирования. Укладываться может как на несущую перегородку здания, так и лишь на внешние стены (в двух местах)
• Подкосы – усиливающая деталь. Применяют в случаях, когда стропильные ноги обладают повышенной длинной, когда есть необходимость дополнительно усилить и исключить их прогиб. Чем сложнее крыша, тем больше этих деталей может потребоваться

Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

Типы стропил

Выделяют две конструкции:

• с наслонными стропилами;
• с висячими стропилами.

Устройство крыши деревянного дома возможно только с использованием первых. Это вызвано двумя правилами:

• висячие стропила должны крепиться к мауэрлату жестко;
• в деревянном доме стропила должны крепиться к мауэрлату шарнирно.

Два этих высказывания противоречат друг другу, поэтому стропильная система деревянного дома может содержать только наслонные элементы.

В деревянном доме монтируют только наслонные стропила

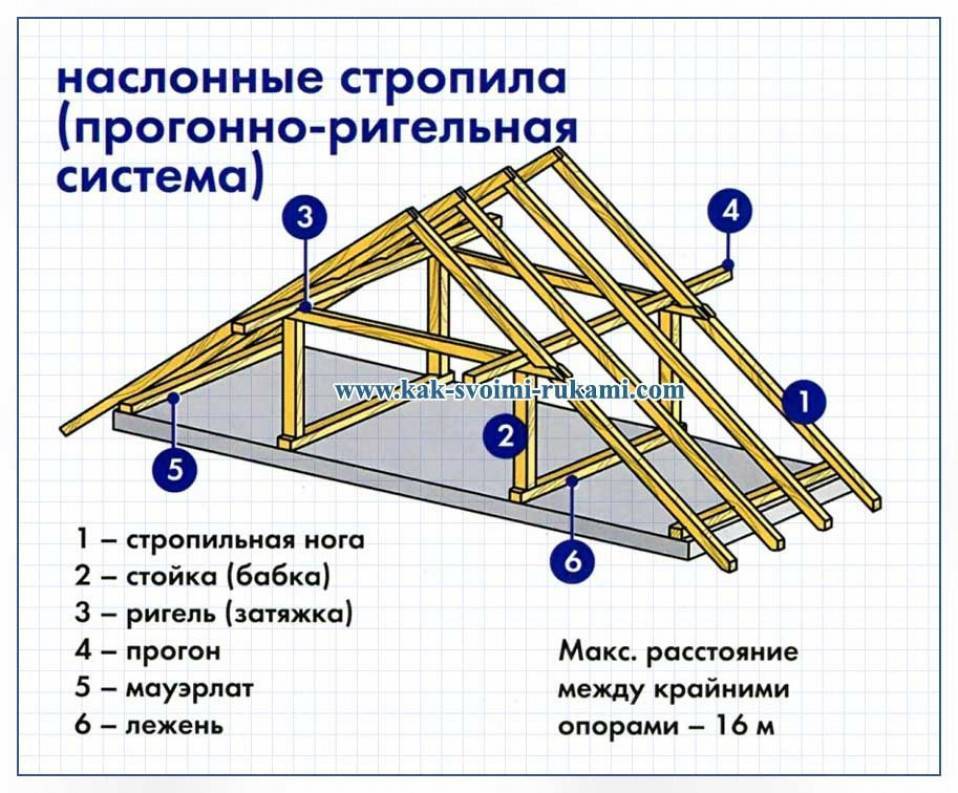

Наслонные балки представляют собой элементы, которые опираются на мауэрлат в нижней точке и на коньковый прогон в верхней. Это позволяет уменьшить горизонтальный распор, который действует на стены, когда стропила пытаются разъехаться и принять горизонтальное положение. Элементы могут быть усилены стойками или подкосами. Схватки в этом случае можно располагать через одну пару ног.

Висячие баки опираются только в нижней точке на мауэрлат. Наверху они просто упираются друг в друга. Чтобы система из деревянных элементов не разъехалась, обязательно делают затяжки. Лучше устанавливать их на каждую пару ног. Такой вариант характеризуется сильным действием распора на наружные стены, но зато позволяет получить больше свободного пространства внутри мансарды.

Монтаж обрешетки и утепление кровли

Обрешетка — завершающий этап в возведении стропильной системы, ведь на обрешетку уже укладывают кровельное покрытие. Для установки используют сухие бруски или доски без трещин и сучков. Монтаж выполняют двумя способами:

• Сплошную обрешетку делают из досок, которые укладывают вплотную друг к другу параллельно. При этом настил должен быть ровным, без щелей и впадин. Такая конструкция подходит для рулонных кровельных материалов (рубероид и пр.), шифера, стальных листов и профнастила.
• Обрешетку вразрядку делают из брусков, которые укладывают на определенном промежутке друг от друга. Рекомендуемое расстояние между брусками — 50 сантиметров. Такая обрешетка оптимально подходит для укладки черепицы.

После укладки обрешетки проводят утепление и гидроизоляцию кровли. Особенно важен этот этап, если вы планируете организацию мансарды. На обрешетку укладывают гидроизоляционный материал. Можно использовать полиэтиленовую пленку. Пленку укладывают внахлест и закрепляют при помощи строительного степлера.

Если на чердаке не планируется жилое помещение, в качестве утеплителя часто используют керамзит. Он не подвергается воздействию грызунов и влаги

При этом важно укладывать материал плотным слоем, чтобы не оставалось зазоров и щелей. Учтите, что такой слой увеличит нагрузку на стены и фундамент дома. Из чердачного помещения можно легко сделать подсобную комнату при помощи обустройства пола досками

Из чердачного помещения можно легко сделать подсобную комнату при помощи обустройства пола досками.

Утепление мансарды проводят с использованием минваты в рулонах или плитках. Такой материал легко и быстро укладывается, характеризуется малым весом и высокой плотностью. Он создает хорошую пароизоляцию, не подвергается воздействию грызунов и эффективно заполняет пустоты.

Не забывайте обработать стропила, балки, доски и другие деревянные элементы защитными средствами! Такие составы обезопасят древесину от негативного влияния влаги и насекомых. Без обработки дерево быстро отсыревает, гниет и разрушается. Придется часто делать ремонт и заменять пострадавшие элементы.

Основные элементы системы

Конструкция стропильной системы двухскатной крыши считается несложной. Она состоит из разнообразных элементов, сделанных из деревянных элементов, обладающих разной длиной, конфигурацией и сечением. К основным узлам относится:

• Мауэрлат. Представлен брусом, обладающим сечением в форме квадрата. Для его создания обычно используется хвойная древесина. Его размеры варьируется от 10 до 15 см. Он укладывается вдоль всех несущих стен строения. Фиксируется он к ним с помощью анкеров или специальных стержней. Если сделать и прикрепить его правильно, то он будет равномерно распределять нагрузки от стропильных ног по всем стенам сооружения.
• Стропильные ноги. Создаются из бруса, обладающего в разрезе габаритами 15х10 или 15х5 см. При их грамотном соединении формируется контур кровли, имеющий форму треугольника. Он должен быть прочным и надежным, чтобы выдерживать серьезные нагрузки от осадков и ветра. Стропильные ноги надо крепить на расстоянии друг от друга примерно в 1 м.
• Лежень. Создается из квадратного деревянного бруса, сечение которого равно размерам мауэрлата. Он укладывается по горизонтали на несущую стену, находящуюся внутри строения. За счет него равномерно распределяется нагрузка, идущая от стоек кровли.
• Затяжка. Этот элемент применяется, если выбирается висячая конструкция. Он устанавливается сверху полученного треугольника из стропильных ног, что обеспечивает его устойчивость.
• Стойки. Для их создания используется квадратный брус. Они располагаются в вертикальном положении. На них приходится нагрузка от конька, после чего она передается несущей стене, находящейся внутри строения.
• Подкосы. Монтаж этих элементов необходим, чтобы получить специальный передаточный элемент, располагающийся между стропильными ногами и разными несущими деталями. За счет надежного их соединения с затяжкой, гарантируется создание крепкой конструкции.
• Обрешетка. Собирается из брусков или досок. Устанавливается перпендикулярно ногам стропил. Она обеспечивает передачу тяжести от кровли крыши ногам стропил. Желательно для создания этого элемента пользоваться обрезными досками. Если планируется создавать на крыше покрытие из мягких кровельных материалов, например, битумной черепицы, то непременно обрешетка должна быть сплошной.
• Конек. Он представлен самым верхним элементом всей крыши. За счет него соединяются два ее ската. Его сборка осуществляется за счет соединения ног стропил вверху крыши. Располагается обязательно в горизонтальном положении.
• Свес крыши. Он выступает от каждой стены строения примерно на 40 см. Монтаж его обусловлен необходимостью защитить стены от потоков воды в результате осадков.
• Кобылки. Обеспечивают возможность создания свеса крыши. Используются исключительно в ситуации, когда применяются короткие стропильные ноги, поэтому они удлиняются кобылками.

Важно! Шаг между ногами стропил выбирается в соответствии с тяжестью кровли, так как чем более она будет увесистой, тем меньше должен быть этот промежуток. Таким образом, устройство стропильной системы двускатной крыши считается достаточно простым, поэтому сделать эту конструкцию своими руками несложно

Таким образом, устройство стропильной системы двускатной крыши считается достаточно простым, поэтому сделать эту конструкцию своими руками несложно.

Виды

Конфигурация каркаса крыши зависит от архитектурных особенностей перекрываемого сооружения. Кровля должна учитывать количество несущих опор внутри или снаружи дома, чтобы равномерно распределить ложащуюся на них нагрузку. Различают следующие виды стропил:

1. Наслонные. Наслонными стропилами называют каркас крыши, который опирается как на наружные несущие стены, так и на внутренние. В роли внутренних пор может выступать ряд колонн или капитальная перегородка между комнатами, предусмотренная проектом. Дополнительная внутренняя опора используется в качестве поддержки под коньковый прогон. С помощью наслонных стопил можно перекрывать сооружения большой площади без потери жесткости.

2. Висячие. Стропила висячего имеют опору только в одной точке – в месте стыковки с мауэрлата. Другим концом они опираются друг на друга без поддержки конькового прогона. Такая система подходит для сооружений, в которых не предусматривается внутренняя капитальная стена. Стропильные фермы такого типа имеют устойчивую форму в виде равностороннего треугольника, поэтому не нуждаются в стабилизирующих элементах.

Виды крыш

Зависимость устройства каркаса от уклона

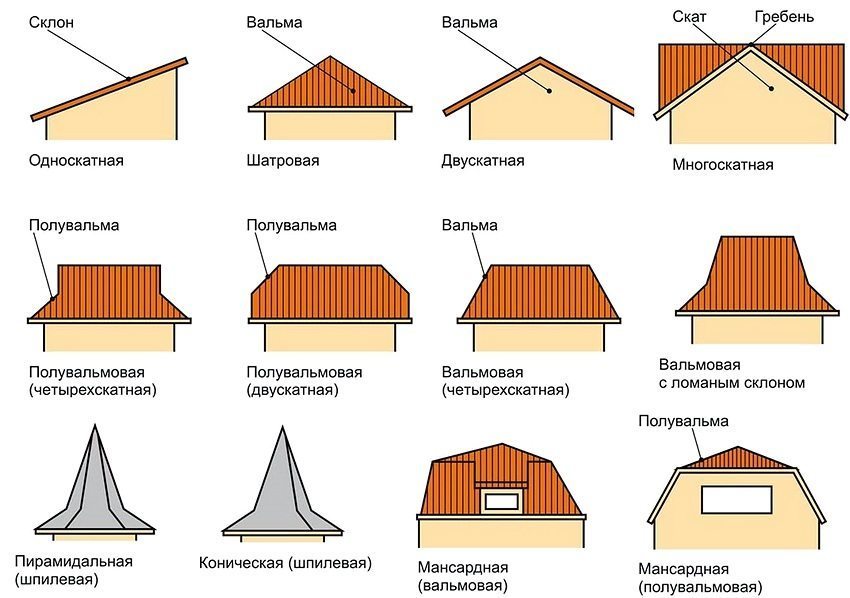

Формы крыш

Кровли скатных крыш бывают разных форм. Здесь стоит выделить:

• односкатные;
• двухскатные;
• четырехскатные (шатровые и вальмовые);
• ломаные.

Наиболее распространены двухскатные и четырехскатные вальмовые крыши

Самый распространенный вариант — это двухскатная или четырехскатная вальмовая крыша. Первая требует устройства фронтонов. Ломаные актуальны при возведении мансарды. Сначала стропила идут под крутым углом, а потом под меньшим. Такая технология позволяет поднять потолок мансардного помещения. Также рекомендуем прочитать про стропильную систему полувальмовой крыши.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Влияние формы крыши на тип стропильной системы

Мы уже говорили выше о том, как те или иные особенности крыши влияют на особенности внутреннего ее строения, поэтому ниже приведем различные варианты конструкций для двухскатных и вальмовых крыш.  Для двускатных вариантов чаще всего используют самый простой, но, тем не менее, действенный вариант, который обеспечивает достаточную надежность крыши. В данном случае речь идет о нежилом чердачном помещении.

У крыши сложной формы более сложная стропильная система

Конструкция  крыши образуется двумя скатами и двумя  фронтонами. Скаты создаются стропильными ногами, опирающимися на 3 точки: конек, подстропильная нога и мауэрлат. Сам коньковый прогон выполняется из бруса и поддерживается с помощью стоек. Стойки опираются на лежень. Для того чтобы снизить нагрузку, передаваемую на стены, устройство стропил производят с использованием затяжек.

Этот элемент выполняется из бруса, причем его толщина зависит от высоты установки. Самая тонкая затяжка может располагаться в нижней части конструкции, а с ростом высоты нужно увеличивать и прочность данного элемента.

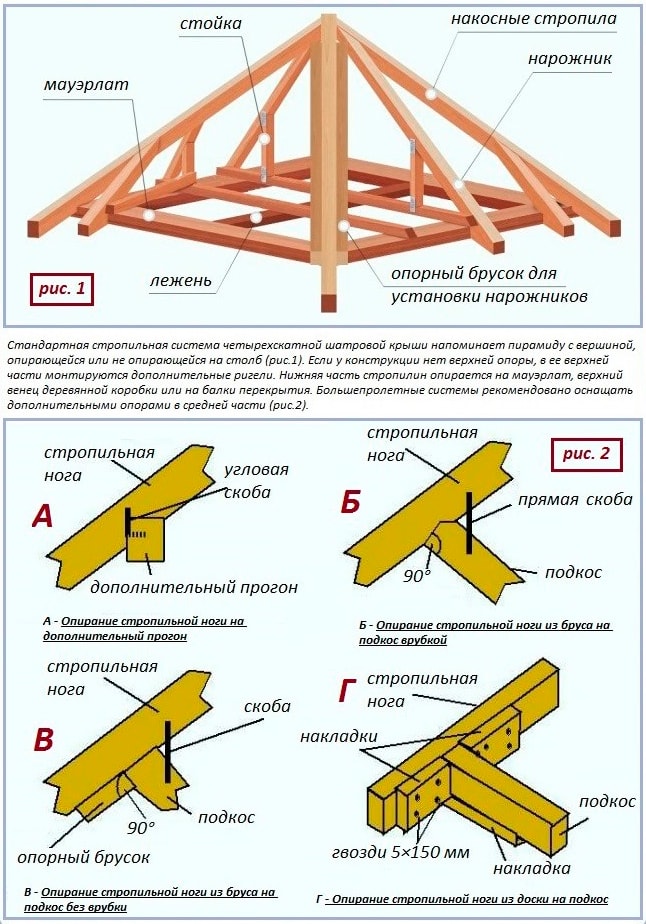

Вальмовые крыши пользуются сегодня не меньшим спросом, поэтому отметим основные особенности их устройства. Здесь используется три типа стропил:

• обычные. Это элементы конструкции скатов, которые опираются на коньковый брус и мауэрлат;
• вальмовые. Короткие стропила опираются на диагональные элементы. Их верхние части соединяются с частями стропильных ног, расположенных на соответствующей позиции на главных скатах;
• диагональные. Их всего четыре и они опираются на углы постройки нижними частями, а верхними соединяются с коньковым брусом. В качестве альтернативного варианта часто используется крепление к доске, расположенной на крайних стропилах главных скатов.

Если вы планируете построить новую крышу для дома или отремонтировать старую, то приведенная здесь информация поможет выполнить эту работу с минимумом проблем, а для получения дополнительной информации про узлы стропильной системы вы можете изучить другие статьи, представленные на нашем сайте.

Проектирование конструкции

Разработка конструкторской документации позволяет произвести расчет потребности материалов. На начальном этапе требуется задать угол установки стропил с учетом типа кровельного материала. Необходимо избегать сращивания балок, поскольку линия стыка снижает прочность каркаса. При определении потребности предусматривают запас материалов в пределах 10% (например, на случай брака при нарезке заготовок).

Проектирование двухскатной крыши.

Выполнение расчетов

Для проведения расчетов можно использовать онлайн-калькулятор, позволяющий:

• определить площадь крыши и массу каркаса (с учетом размеров бруса);
• высчитать угол установки скатов с учетом характеристик кровельного материала;
• найти длину направляющих и минимальное сечение бруса, который выдержит расчетные нагрузки;
• высчитать число вспомогательных элементов для выполнения обрешетки или заделки фронтонов.

Собственнику дома необходимо определить габариты помещения и толщину стен, от которой зависит сечение бруса несущей рамы. Если планируется установка слоя гидроизоляции или теплозащиты, то следует включить в расчеты материал на обустройство дополнительной обрешетки.

Зачем нужна стропильная система

Стропильные системы представляют собой скелет, используемый для покрытия и фиксации материалов покрытия. Если сделать все правильно, она поможет создать условия для работы с кровлями, защищая стены и внутреннюю часть дома от атмосферных явлений.

Кровельная конструкция также представляет собой завершающий архитектурный элемент оформления здания (она поддерживает его стиль)

Однако важно, чтобы стропильные системы в первую очередь отвечали за поддержку, были прочным и надежными. Эстетические характеристики всегда будут на втором плане

Каркас поможет сформировать конфигурацию и угол наклона. В основе этих параметров лежат природные факторы, характерные для места проживания, а также пожелания и возможности владельца дома:

1. Осадки в разные сезоны.
2. Направление и сила ветра.
3. План касательно использования чердачного пространства. Будет ли оно использоваться для создания жилых или нежилых помещений, или создания воздушной прослойки для теплоизоляции.
4. Какой материал будет использоваться для кровли.
5. Бюджет владельца.

Осадки и сила ветра создают сильную нагрузку на кровельную конструкцию. К примеру, в регионах, где идет много снега нельзя выбирать стропильную систему с маленьким углом наклона, иначе снег постоянно будет скапливаться на поверхности крыши. Тогда не избежать деформации кровли и протечек.

Если же в регионе присутствуют сильные ветра, лучше остановиться на конструкции с маленькими углами наклонов, чтобы резкий порыв не смог срывать с крыши отдельные элементы.

Эстетичность внешнего вида

С помощью этого, казалось бы, незначительного конструктивного элемента можно даже изменить форму крыши – обычно стропило и кобылка составляют одну линию, но эту линию крыши можно «переломить».

Нижняя часть крыши также может быть украшена различными способами. Интересно выглядит, к примеру, декоративная резьба.

Даже не украшенные деревянные элементы могут выглядеть привлекательно благодаря цветовой насыщенности и природной текстуре древесины – достичь желаемого эффекта помогут различные антисептические пропитки.

Причем их применение позволяет убить двух зайцев: и эстетичность повысили, и об отсутствии насекомых позаботились.

Можно также обшить карнизный свес коробом – вид такая конструкция имеет красивый, но в этом случае важно не забывать о вентиляции

Вальмовые крыши: фото конструкций интересного дизайна

Вальмовые крыши — это вид кровель, состоящих из четырех скатов и, в силу своих конструктивных особенностей, имеющих большую устойчивость к сильным порывам ветра. Это объясняется тем, что вместо фронтонов в домах с вальмовой крышей используются вальмы (наклонные треугольные скаты), благодаря которым форма становится более обтекаемой, а сама кровля прочной.

Деревянный дом с четырехскатной вальмовой кровлей

Отсутствие фронтонов делает высоту дома с вальмовой крышей визуально меньшей, однако в целом домостроение с такой кровлей выглядит органично. Фото одноэтажных домов с вальмовой крышей свидетельствуют о том, что зачастую пространство непосредственно под кровлей используется для обустройства уютного мансардного помещения. Для освещения мансарды в крыше располагают полноценные оконные конструкции.

Фото домов с вальмовой крышей иллюстрирует аккуратные внешние очертания кровли, в которой нередко оборудуются слуховые окна. Это делает крышу колоритной и интересной в дизайнерском плане. Четырехскатные крыши обычно применяют для домов большой площади, основание которых образует прямоугольник. Если же периметр дома имеет квадратную форму, то используют другую разновидность вальмовой крыши – шатровую.

Одноэтажный дом с шатровой крышей

Основной особенностью шатровой крыши является то, что все ее скаты имеют одинаковую форму равнобедренного треугольника и идентичный угол наклона. Сходятся все грани такой конструкции в одной верхней точке. Шатровые крыши уместны также в домах, имеющих правильную форму многоугольника. Сколько сторон в многоугольнике, столько и симметричных скатов будет у крыши. С точки зрения архитектуры, такие конструкции не менее привлекательны.

Еще один подвид вальмовой кровли – полувальмовая крыша. Это сочетание в одной конструкции двускатной и вальмовой модели. Для придания крыше обтекаемой формы фронтон накрывают небольшим треугольным скатом (полувальмой), длина которого по уклону укорочена. Такой вариант способствует тому, что коньковый элемент крыши становится недоступным действию ветровых потоков. При использовании пространства под крышей в качестве мансарды есть возможность оборудовать во фронтонной части полноценные окна.

Исключительно выглядят вальмовые крыши с эркером. Эркерные кровли добавляют всему домостроению романтичность и изысканность. Можно встретить крыши с эркерами, пристроенными к основной конструкции или отдельно возведенные над выступом стены. Главным недостатком таких кровель является сложность в проектировании и довольно дорогой монтаж.

Дом с полукруглым эркером

Для покрытия вальмовой конструкции можно использовать практически все современные кровельные материалы: шифер, профнастил, металлочерепицу, керамическую и битумную черепицу и другие материалы. Кровельное покрытие подбирается с учетом уклона кровли, особенностей климата региона, характеристик материала. Кроме того, не последнюю роль играет долговечность, эстетичность и стоимость самого покрытия.

Знакомясь с конструкцией вальмовой крыши можно обнаружить, что согласовать между собой все скаты с одинаковым уклоном довольно сложно. Необходимы точные расчеты, грамотный проект и теоретические рекомендации профессионалов. Но, несмотря на сложность сооружения каркаса, вальмовые крыши пользуются несомненной популярностью среди частных застройщиков.

Современный дом с вальмовой крышей

Теплоизоляция металлической стропильной системы ↑

Конденсат представляет опасность не только для стропильной системы, но и для утеплителя. При намокании большинство теплоизоляционных материалов теряют свои полезные свойства, поэтому утеплитель кладут не между стропилами, а под металлическими элементами или же над ними.

Правильный монтаж теплоизоляции поможет избежать образования мостиков холода.

Если утеплитель размещают под стропилами, следует все элементы кровельного пирога размещать выше утеплителя, чтобы избежать образования мостиков холода.

Качественно провести работы с металлом может только специалист. При создании металлической кровельной конструкции следует обратиться к профессиональным кровельщикам, имеющим соответствующий опыт.

Выбор конструкции

возведение стропил своими руками

Чтобы построить крышу дома, которая будет эстетично выглядеть и надежно укроет здание от внешних воздействий, необходимо выбрать оптимальный вариант конструкции.

Важно определиться с количеством скатов, углом наклона кровли, подобрать материал для кровельного пирога, определить, требуется ли утепление. Исходя из данных факторов, можно вычислить оптимальные параметры пиломатериалов, из которых будет вестись строительство каркаса крыши

Устройство крыши по особо сложным проектам лучше доверить профессионалам, но кровельную систему небольшого загородного дома, дачи, бани или хозяйственной постройки вполне доступно возвести своими руками. В этом помогут тематические видео, которые можно найти на нашем сайте.

Подготовительный этап

Чтобы определиться с конфигурацией и размером крыши, необходимо учесть снеговую и ветровую нагрузку в имеющихся климатических условиях – чем меньше угол наклона, тем лучше конструкция противостоит нагрузкам. Но малый угол наклона (40 градусов и менее) не позволяет в полной мере использовать чердачное помещение.

Форма и конструкция крыши разрабатываются в соответствии с проектным планом дома: ключевые точки опоры стропильной системы кровли должны совпадать с линиями и точками расположения несущих конструкций нижележащего этажа

Таким образом, необходимо принять во внимание ширину дома, наличие продольной несущей стены по центру. Если чердак не планируют задействовать в качестве дополнительной полезной площади для постоянного или сезонного проживания, можно выполнить надежную крышу с наслонными стропилами. В этом случае стропила крепятся к коньковому прогону, который поддерживают стойки, опирающиеся на внутреннюю несущую стену

В этом случае стропила крепятся к коньковому прогону, который поддерживают стойки, опирающиеся на внутреннюю несущую стену.

Висячие стропила – наиболее практичный и экономичный вариант для легких построек. В этом случае стропильные ноги попарно связываются между собой ригелями – горизонтальными перемычками, которые обеспечивают необходимую жесткость конструкции. Система с висячими стропилами опирается на боковые стены сооружения.

Если ширина дома превышает 6 метров, помимо ригелей, который выступают в качестве основы для потолка, выполняется установка прогонов и стоек. Прогон представляет собой горизонтальный брус, выступающий в качестве дополнительной опоры для стропил, образующих скат кровли. Монтаж прогона требует использования стоек. Стойки, в свою очередь, опираются на лежни – специальный брус, уложенный вдоль ската. Лежни и стойки выполняют функцию каркаса стен мансардного помещения. Такая наслонная конструкция позволяет сделать мансарду или просторный чердак для хозяйственных нужд своими руками.

Если требуется строительство простой и надежной крыши, оптимально подходит двускатная конструкция с углом наклона 45-50°. Такая стропильная система пригодна для монтажа на жилых домах и постройках различного назначения

При расчете материалов необходимо принять во внимание, что стропильная система должна быть достаточно легкой, чтобы избежать чрезмерной нагрузки на фундамент, но при этом прочной. Сечение пиломатериалов следует выбирать исходя из размеров стропильной конструкции

Как рассчитать стропильные конструкции

Крыша сможет прослужить долго только в том случае, когда учитываются все нагрузки, действующие на неё. Если их несколько и воздействие производится обособлено, то все они суммируются. В общем случае нужно складывать массу обрешетки, снеговую и ветровую нагрузки, вес кровельного материала, а также слоев утепления и гидроизоляции.

Выполнить расчет элементов стропильной системы можно своими силами, если вы разбираетесь в данном вопросе, или же обратиться к специалисту. Проектировщик сделает все быстро, качественно, но не бесплатно. В пользу второго варианта нужно отметить, что здесь не потребуется корпеть над СНиП, изучая различные приложения и изменения в стандарте, а также осваивать современное ПО, необходимое для проведения расчетов.

Еще одним недостатком выполнения самостоятельных расчетов является то, что в случае какой-либо ошибки, винить можно только себя, а в случае с крышей это может привести к достаточно большому расходу стройматериалов. Рассмотрим каждый из типов нагрузки по отдельности.

Выводы

Не стоит спешить с расчетами, если у вас нет никаких практических навыков, то результаты программ можно использовать как рекомендации. Очень полезно ознакомиться с параметрами кровельных систем уже построенных зданий. Выберите для себя походящий стиль и попроситесь к владельцу на экскурсию.

Конструкцию стропил можно посмотреть в уже отстроенном здании

Если у него есть мансардное помещение и стропильная система не видна, то можно получить практическую консультацию у опытных строителей.

Крыша – очень сложный и ответственный архитектурный элемент любого строения, не нужно с ним экспериментировать. Ошибки могут становиться причиной появления очень неприятных ситуаций, для их ликвидации потребуется много усилий, времени и финансовых средств. Намного выгоднее со всех точек зрения обратиться за помощью к профессионалам, чем самостоятельно заниматься такими сложными расчетами.
