Классификация систем канализации по назначению

Оборудование канализации в бане

Примерная схема канализации бани Канализации дренажного типа – наиболее популярное устройство канализации в бане в силу своей простоты и экономической эффективности.

Подобная система канализации бани предусматривает самотечную транспортировку сточных вод в отстойник, что достигается определенным уклоном полов в моечных комнатах и парной, позволяющим воде стекать в отверстие для отвода.

Через отверстие вода попадает в желоб, изготовленный из оцинкованного металла или асбоцемента, по желобу – в трубу канализации, из которой сточная вода наконец оказывается в дренажном колодце, который не должен располагаться на значительном удалении от помещения бани.

Размер дренажного колодца задается в соответствии с предварительным расчетом расхода воды, диаметр колодца должен быть не меньше одного метра.

Дно ямы для дренажного колодца засыпается керамзитом или другим материалом, сходным по свойствам, сверху засыпается почвой и уплотняется.

Промышленная очистка и отвод стоков К3

Канализация К3, используемая для вывода отходов промышленного производства, называется производственной. В отличие от бытовой, содержит и необходимые очистные сооружения. Все технологические стоки можно разделить на две группы: слабозагрязненные, не требующие очистки, и загрязненные, которые нельзя сбрасывать в водоемы без предварительной очистки.

Схема канализации k3

Так как технологические отходы могут иметь различные включения, обусловленные видом производства, то в них могут содержаться соли тяжелых металлов, фенолы, отравляющие вещества и др. Наличие таких включений обуславливает использование различной структуры инженерных коммуникаций. Такая структура может состоять из:

• Сантехнических приемников для стоков.
• Отводных конструкций индустриальных строений.
• Очистных сооружений.
• Перекачивающей насосной установки.
• Выпуска в коммунальную сеть.

Особое внимание при организации этого вида водоотведения уделяется очистным сооружениям. В зависимости от степени, вида загрязнений, могут использоваться целые блоки, отдельные элементы

Очистка сточных вод регламентируется нормативными техническими документами.

Проверка стоков на содержание вредных веществ и определение допустимой концентрации регламентируется требованиями ГОСТ.

Система канализации – сложный комплекс инженерного оборудования, включающая кроме сантехнических приборов мощные насосные установки и современные очистительные устройства. Правильно устроенные водопровод и отведение стоков улучшают экологическую ситуацию населенных пунктов.

Основные нормативы по устройству хозфекальной канализации

Основные нормативы по устройству хозфекальной канализации были разработаны несколько десятилетий назад, ещё во времена существования СССР. Это были такие руководства как:

• «Основы водного законодательства Союза ССР и союзных республик»;
• «Правила охраны поверхностных вод от загрязнения сточными водами»;
• «Правила санитарной охраны прибрежных вод морей», Минводхоза СССР, Минрыбхоза СССР и Минздрава СССР;
• «Положения о водоохранных и прибрежных полосах малых рек страны»;
• «Инструкции о порядке согласования и выдачи разрешений на специальное водопользование».

При строительстве канализационных систем учитывается количество постоянно проживающих в городе жителей и наличия в нём промышленных предприятий. В районах устройства очистных сооружений не должно было быть жилых кварталов и освоенных полей. Планируется бесперебойность работы канализации. Необходимо высокое качество труб и материалов используемых для строительства системы.

О системах очистки сточных вод Rаinpark

Системы очистки сточных вод представляют собой широкий ассортимент продукции различного функционального применения и предназначения. Материалом изготовления таких систем есть высокопрочный армированный стеклопластик. На конструкцию и тип сооружений влияют состав посторонних химических примесей, санитарные требования и территориальное расположение.

Торговая марка «Rаinpark » предоставляет профессиональные решения проблем по сбору, очиению, распределению, подаче и контролированию канализационных вод – оборудование для очистки сточных вод:

• дождевые сооружения,
• резервуары для сбора и хранения воды,
• жироуловители,
• химстойкие емкости,
• канализационные насосные станции,
• сооружения бытового и промышленного типа,
• стеклопластиковые трубы,
• колодцы.

Локальные водоочистные сооружения канализации и накопительные резервуары устанавливаются на территориях промышленного, жилого и спортивного типа, автомобильных стоянках и автосервисах, АЗС, торговых центрах.

Особенности

Системы очистки дождевых стоков обеспечивают сбор, отвод, а также очистку дождевых и талых вод с территории. В комплекс системы входят: блок пескоотделителя, блок доочистки, сорбционный блок, маслобензоотделитель, колодец отбора проб, распределительный колодец, УФ обеззараживатель и аккумулирующая емкость. Система не подвергается коррозии и воздействию химических веществ так, как изготовлена из прочного армированного композитного материала.

В таких системах используются физико-химические и механические способы очистки. Работа первого метода заключается в адсорбции, второго – в уменьшении скорости потока жидкости стока за счет гравитационных сил и тонкослойного отстаивания с коалесцирующим эффектом.

Комплексные насосные станции перекачивают сточные воды бытового или промышленного происхождения. Их используют также, когда невозможна транспортировка самотеком или она экономически не выгодна. С момента выпуска КНС находится в полной заводской готовности. КНС имеет трубопроводную систему, прочный стеклопластиковый корпус, запорную арматуру и дополнительные элементы обслуживания (лестница, люк, подвесная площадка).

КНС исполнена в горизонтальном и вертикальном положении с погружными насосами. Тип установки КНС – подземное погружение (возможен вариант с надземным павильоном).

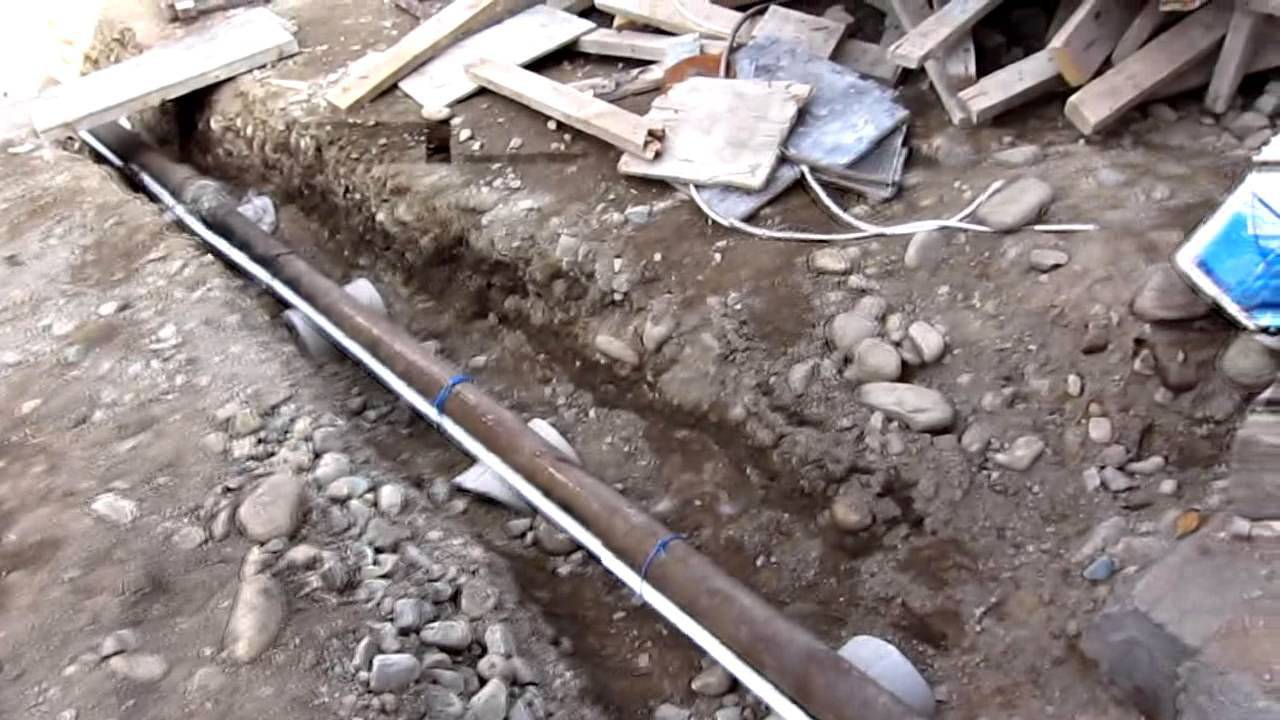

Подготовка грунта

Перечень подготовительных работ связанных с грунтом при установке всех элементов канализации сводится к правильной отрывке траншеи для прокладки труб и подготовке основания для септика.

При подготовке траншеи важно чтобы уклон трубы был на всем отрезке одинаков. Для труб разных диаметров обеспечивается уклон:

• Труба 160 мм – уклон 0,8 см на 1 метр;
• Труба 110 мм – уклон 2 см на 1 метр;
• Труба 50 мм – 3 см на 1 метр.

Отрывка траншеи для канализационных труб должна иметь как можно меньше поворотов и изгибов, особенно если они меньше 90 градусов. Дно траншеи должно иметь одинаковый клон на всем протяжении от фундамента здания – наивысшей точки входа стоков в систему канализации и до момента примыкания трубы к септику – нижней точки трубопровода. При отрыве траншеи обеспечивается выравнивание дна траншеи, и уплотнение грунта особенно там, где есть вероятность его ослабления. Дополнительно гравийная подушка в 15-25 см насыпается в песчаных и насыпных грунтах, этот элемент обеспечит большую надежность и прочность основания для труб.

При устройстве септика подготовка грунта осуществляется:

• Под основание пластиковых емкостей;
• Под железобетонные и кирпичные конструкции;
• Под септик с емкостью естественного дренажа.

Под пластиковые и железобетонные конструкции основание может иметь обычную гравийно-песчаную подушку высотой 15-25 см или монолитное бетонное основание толщиной до 20 см. Для емкости, в которой обеспечивается естественная фильтрация стоков основание в виде бетонной монолитной плиты заливается на площадь 1/3 котлована, а на остальной площади просто готовится фундамент под кирпичную кладку. Внутри периметра фундамента засыпается фильтрующая подушка из песка, гравия, и щебня средней и крупной фракции. Такая подушка позволит более эффективно обеспечить процесс отвода стоков в грунт.

Типы канализации по локализации

Все виды канализации разделяются на внутренние и наружные. К первой группе относят комплекс канализационных устройств, установленных внутри здания. К ним относятся:

• сантехприборы и приемные сливы,
• раструбные магистрали,
• элементы соединения,
• ревизионные люки и колодцы.

Наружный комплекс включает в себя трубопровод и устройства для очистки стоков, расположенные снаружи дома, на улице. Эта система подразделяется на три разновидности:

• общесплавную, где любые сточные воды уходят одним потоком,
• раздельную, в которой ливневые, промышленные и хозяйственные стоки имеют свой отвод,
• полураздельную, где сами выходы для стоков отдельны, но сливаются они в единый резервуар или очистную систему.

Общие сведения

Виды канализационных сетей

Напорные трубопроводы имеют разное назначение, в связи с этим они эксплуатируются в хозяйстве, на производствах, для ливневой и дренажной системы.

Канализация хозяйственно – бытовая может обслуживать как населенный пункт, так и один дом.

Существует классификация канализации по типу установки:

• 1.общесплавные используют для стока вод после таяния снегов и дождей, сточных вод после использования в быту.
• 2.полураздельные очищают бытовые и талые воды в едином сооружении, но отвод воды осуществляется различными путями.
• 3.раздельный тип отводит стоки в процессе таяния снега, ливней и отходы хозяйства в различные емкости разными путями.

Общие сведения

Виды сетей

Сеть канализаций — это коммуникация с разными разветвлениями, которая состоит из разных труб и представляет одно целое.

Данная система необходима для транспортировки стоков от пользователей до специализированных ёмкостей, в которых перерабатывается и подвергается очистке вода.

Сети канализаций бывают двух видов:

• Внутренняя;
• Наружная.

Трубы и очистные системы, которые находятся на улице относятся к наружному виду канализационных сетей. А трубы, которые находятся внутри домов относятся к внутреннему виду.

В таких коммуникациях стоки транспортируются как под давлением, так и самотёком.

Поэтому все трубопроводы канализации разделяют на:

• Безнапорные;
• Напорные.

Безнапорные трубопроводы систем канализации устанавливают под углом, для обеспечения передвижения сточных вод до финальной точки. Для устройства безнапорной канализации применяют трубы из полиэтилена.

Напорные канализационные сети функционируют вот по такому принципу: насос нагоняет давление и под его действием происходит отвод сточных вод. Для напорных трубопроводов используют трубы хорошей прочности, это нужно для того, чтобы они справлялись с давлением.

Также канализационные системы, это зависит от назначения, подразделяют на следующие виды:

• Ливневые канализации (отводящие талые и дождевые воды);
• Производственные;
• Хозяйственно – бытовые.
• Ливневая канализация нужна для вывода дождевой и талой воды.

Хозяйственно — бытовая канализация делится на два вида:

• Автономная (локальная);
• Центральная (главная).

Центральный тип канализации отводит нечистоты, от домов в районе города или населенном пункте, а автономная канализация обслуживает только один дом (в единичных случаях нескольких домов).

Способ установки наружных канализаций делят на:

• Раздельные;
• Общесплавные;
• Полураздельные.

Наружные канализационные сети

Есть несколько видов канализационных сетей, которые прокладывают наружным способом.

Трассировка. Эта конструкция устанавливается от  точки до специализированного резервуара. Трассировка устанавливается и в многоквартирном доме (соблюдая все строительные правила и нормы). Трубы прокладывают только вертикально. От внешней стены здания до коммуникации расстояние должно быть не меньше трёх метров. Установку трассировки проводят только тогда, когда есть подключения к центральной сети канализации.

Наружная канализация — это трубы, колодцы и коллекторы.

Сеть канализаций, расположенная на улице. Данная система состоит из сложной системы колодцев и труб. Ее делают на улицах города. Через уличные канализационные сети происходит передвижения стоков в центральную систему канализации, а затем к очистным системам.

Коллекторы. Данные приспособления предназначены для сбора нечистот и перенаправлением, если это необходимо. Стоки перенаправляются от коллектора к коллектору, который расположен неподалёку от бассейна канализации или же на его территории. Работа коллектора заключается в транспортировке сточных вод самотеком или под давлением.

Очистные строения — это финальные пункты назначения для нечистот. В данных сооружениях концентрируются и очищаются сточные воды. После того как вода будет очищена, ее сбрасывают в водоемы и потом применяют в хозяйственных целях.

Прокладка канализационных сетей проходит по-разному потому, что это зависит от конкретных случаев.

Канализационный коллектор все о главном элементе в системе канализации

Сегодня трудно себе представить внешний облик современных городов, если бы все сточные воды не отводились канализационной системой. Без ее развития установка туалета внутри жилого дома была бы невозможной. Вследствие этого устройство канализационной системы является одним из важнейших заданий при строительстве многоэтажного, частного дома или загородного коттеджа. Объединяет всю систему канализационный коллектор.

Проблемы ухода стока в городах

Каждый дом, предприятие, общественное учреждение нуждается в питьевой и технической воде, которая образует сточные воды. Внутренняя канализационная система подключается к уличному канализационному коллектору, за исключением случаев, когда стоки очищаются индивидуальными очистными установками.

Для отвода стоков всегда предусматривается уклон, поэтому подключить санитарно-техническое оборудование здания в сеть коммунальной канализации несложно. Но в городах часто случается, что помещение находится ниже уровня, на котором расположен канализационный коллектор, и свободного стока нет. Если он наполняется не активно, то выводить стоки из таких помещений не представляется возможным. Однако, если коллектор подвержен сильному наполнению, возникает подпор, который приводит к затоплению обратным током воды.

Чтобы решить данную проблему, используется обратный клапан, который уберегает помещение от затопления. Также в низинных районах города применяется напорный канализационный коллектор, способный более эффективно принимать стоки. Можно устанавливать индивидуальные насосы, улучшающие отвод стоков из низких участков города.

Примечание! Для этих целей рекомендуется использовать насосы, работающие автономно.

Насос – помощь утопающим

Остро проблема подводки канализации стоит для жителей частных домов. Разберемся, как это сделать и подключится на выход коллектора. Это главная задача, если в доме нет индивидуальных очистных сооружений. Для домов, расположенных на возвышенности, все очень просто: делается подвод канализации с выходом на уличную сеть коммуникаций, и отходы самотеком попадают в них. Сложнее, если дом ниже уровня коллектора. Тогда необходимо делать напорную канализацию с насосом.

Для такой канализации применяются трубы двух видов:

• Полихлорвиниловые (ПВХ),
• Полиэтиленовые (ПЭ).

Трубы диаметром до 90 миллиметров поставляются в бухтах, что сокращает время монтажа. Насосную станцию можно располагать и внутри дома, и снаружи. Насос может долгое время функционировать, не перегреваясь, благодаря надежной конструкции, дающей аппарату большую прочность.

Примечание! В надежном насосе все детали изготавливаются из высокопрочной стали, только это может служить гарантом его качества.

Принцип работы

Для того чтобы все отходы попали в коллектор, необходима грамотно выполненная подводка канализации, только это гарантирует надежный отвод стоков. Правильная система функционирует следующим образом: все отходы перемещаются в специальную герметическую ёмкость, далее они насосом измельчаются и прокачиваются в очистные сооружения и коллектор.

Важно! Проектирование напорной канализации сложное мероприятие, поэтому лучше обратиться к специалисту. Диаметр труб для такой системы составляет 32 миллиметра, а их толщина рассчитывается так, чтобы скорость течения была не более 0,7 метров в секунду

При достижении такой скорости вступает в дело система самоочищения канализационных труб

При достижении такой скорости вступает в дело система самоочищения канализационных труб

Диаметр труб для такой системы составляет 32 миллиметра, а их толщина рассчитывается так, чтобы скорость течения была не более 0,7 метров в секунду. При достижении такой скорости вступает в дело система самоочищения канализационных труб.

Преимущества напорной канализации:

• Объем выполняемых земляных работ меньше,
• Благодаря использованию меньшего количества материала при больших расстояниях, стоимость становится ниже,
• Сокращается время монтажа,
• Срок службы такой системы рассчитан на 50 лет.

Типы канализации частного дома

Подробнее остановимся на основных типах бытовой наружной канализации, а именно:

• Яма выгребная;
• Септик;
• Колодец фильтрующий.

Яма выгребная

Самый простой способ устроить наружную канализацию это сделать выгребную яму. По-сути, это простая емкость (яма) в земле, закрытая крышкой, куда сливаются все сливные воды дома. Стены ямы либо бетонируются, либо выкладываются кирпичом. Стены ямы герметизируются битумом. Так же, как и в первом колодце септика, дно ямы бетонируют, чтобы канализационные воды не попадали в почву. Люк ямы это бетонная плита с отверстием для выкачивания отходов.

• Преимущество выгребной ямы одно, это дешевый монтаж и простое устройство по сравнению с другими видами канализации.
• Недостатков несколько. Прежде всего «не убиваемый» запах, а также, частый заказ ассенизатора для очистки ямы.

Подходит выгребная яма для небольших частных домов с малым количеством сантехнических приборов.

Колодец фильтрующий

На песчаных грунтах, которые по своей структуре, не пропускают сточные воды, можно устроить фильтрующий колодец. По строительству он аналогичен строительству питьевому колодцу из железобетонных колец. На дно колодца выкладывается метровый фильтрующий слой из щебня или гравия. Кроме этого, щебень засыпается между бетонными кольцами и землей.

Такой фильтрующий канализационный колодец не нужно постоянно чистить, однако он не справится с большим объемом сточных вод. Для большого объема сточных вод и к системе типа «установи и забыл» относятся септики.

Септики

Септики это комплексные канализационные системы, которые можно купить готовыми или сделать самостоятельно. На сайте можно почитать об обоих видах септика в статьях:

• Септик своими руками;
• Виды канализации загородного дома.

Здесь коротко. Септик по конструкции это две или три связанные емкости. В первой сливные воды отстаиваются, и она напоминает выгребную яму. Во второй емкости стоит биофильтр. В этой емкости воды очищаются специальными «долгоиграющими» составами. Из третей емкости очищенные воды поступают в почву через систему дренажных труб закопанных в землю, либо в почву, через дно, на котором уложен, все тот же щебень.

• Преимущества септика очевидны. Экологичность, отсутствие запахов, минимальное обслуживание.
• Относительный недостаток, дорогая цена. Существенный недостаток требуется большая площадь для установки и нельзя ставить септики в почвах, где высокий уровень грунтовых вод.

В завершении

Выбор типа канализации для частного дома делается на основе анализа почв, уровня грунтовых вод, промерзания грунта, места строительства и учета требований СНиП. Для выбора важен объем планируемого сброса канализационных вод.

Elesant.ru

Принцип работы системы канализации

                Рассмотрим,
как работает канализация
общественного или индивидуального типа:

Централизованные сети

Конструкция и состав централизованных систем
приблизительно понятны большинству пользователей, хотя детального представления
не имеет почти никто. Состав сети имеет строгий порядок, хотя внешне может выглядеть хаотичным.
Внутренняя канализация подключается к наружной части системы, которая состоит из нескольких групп:

• внутридворовые;
• уличные;
• коллекторы.

Наружные сети имеют безнапорную
структуру, т.е. стоки передвигаются самотеком. Для этого все трубопроводы
устанавливаются под определенным уклоном, определенным СНиП или ведомственными
нормативами. Организация наружных сетей выполняется по разным типам:

• общесплавные. И бытовые, и ливневые стоки направляются в единый приемник;
• раздельные. Для ливневых и бытовых стоков используются собственные коллекторы, не объединенные в один комплекс;
• полураздельные. Используется общесплавной коллектор, но доставка стоков происходит по отдельным линиям.

Сточные воды содержат большое
количество активных или агрессивных компонентов. Особенно это заметно на
промышленных системах, где в состав стоков попадает большое количество отходов предприятия. Это выдвигает
специфические требования к материалу трубопроводов и колодцев. В их
производстве используются:

• чугун;
• полиэтилен;
• полипропилен;
• стеклопластик;
• поливинилхлорид;
• железобетонные трубы и кольца для коллекторов.

Встречаются трубы из других
материалов, но они недолговечны и в настоящее время практически не
используются.

Система водоснабжения

Схема водоснабжения дачи.

Если говорить об обустройстве водоснабжения частного дома, можно выделить несколько способов, каждый из которых будет отличаться различными источниками водозабора.

Централизованное водоснабжение применимо в случае, если рядом есть водная магистраль. На практике, если частный дом будет подключен к центральному водоснабжению, это может повлечь за собой ряд недостатков, среди которых: резкое падение или недостаточная интенсивность напора воды, чего будет не хватать для нормального функционирования сети водопровода дома. Кроме того, такая вода имеет в составе хлор и иные добавки, а авария на центральной линии повлечет отключение дома от воды. В качестве альтернативы можно предпочесть автономное водоснабжение, что можно реализовать при помощи забора из скважины или колодца.

Что предпочтительнее обустроить на территории участка, скважину или колодец, будет зависеть от характеристик грунта, месторасположения и глубины залегания водоносных слоев, а также от производительных свойств водной жилы. В любом случае коммуникации дома, которые предполагают пару “водоснабжение + канализация”, должны быть спроектированы еще до того момента, пока не началось строительство. Колодец обустраивается тогда, когда пригодная для употребления вода расположена на уровне 4-15 м. Водоносный слой при этом должен оказаться достаточно объемным, что обеспечит нужды семьи из 4 человек. Средний запас воды равен 200 л.

Монтаж канализации

Что интересующий нас СНиП — внутренние сети водоснабжения и канализации — говорит о монтаже сточных систем внутри зданий? Чтобы не перегружать читателя информацией, мы выберем лишь те требования, которые актуальны при монтаже канализации жилого дома своими руками.

• Для отвода стоков следует использовать самотечные закрытые трубопроводы;
• Собранные из прямых труб ветки канализации прокладываются прямолинейно. Для поворотов используется фасонина (уголки, полуотводы, тройники и т.д.);
• Для присоединения к стоякам горизонтальных веток канализации под потолком помещений (в том числе в технических подвалах и подполах) нужно использовать косые крестовины и тройники;

Комментарий автора: направленный вверх косой отвод не течет даже при разгерметизации соединения.

Присоединение к стояку выполнено косым тройником

Присоединение к стояку двух ванн или любых других приборов, предполагающих залповый сброс воды, выполняется косой крестовиной. Она исключает переполнение гребенки (внутриквартирной канализации) при одновременном сливе воды на двух приборах.

Канализационный стояк должен вентилироваться. Вентиляция решает сразу две проблемы:

1. Транспортировку испарений в жилые помещения естественной тягой;
2. Срыв гидрозатворов на сантехнических приборах при залповом сбросе.

Вентиляционный вывод (фановая труба) выводится через кровлю.

Высота фановой трубы над ее уровнем зависит от типа крыши:

Изображение	Тип крыши и высота вентиляционного вывода
Вентиляционный вывод канализационного стояка на плоской неэксплуатируемой кровле	Плоская неэксплуатируемая — 30 см
Фановая труба на скатной крыше	Скатная — 50 см
Эксплуатируемая кровля: канализация выведена в общей с вентиляцией трехметровой шахте	Эксплуатируемая — 3 м

На каждом стояке должны присутствовать ревизии для прочистки засоров. В многоквартирных домах ревизии располагаются:

• В квартирах на крайних этажах;
• В подвале;
• В домах высотой в пять и более этажей — через каждые три этажа.

Канализационная ревизия в квартире

Ревизии или косые тройники устанавливаются, помимо стояков, на всех поворотах лежневок (горизонтальных веток канализации) и на длинных прямых участках.

Максимальное расстояние между ревизиями определяется диаметром сточной трубы:

Диаметр трубы, мм	Максимальное расстояние между ревизиями, м
50	8
100-150	15
200	20

Ревизия на повороте лежневки в подвале

Общая классификация систем канализации сточных вод

Канализацию классифицируют по нескольким видам, в зависимости от поставленных перед водоотведением задач, а также степени и характеру загрязнения стоков.

Прием сточных вод в систему канализации дождевой (ливневой) осуществляется после дождя и таяния снега. В производственно-дождевую канализацию сбрасывают незагрязненные производственными отходами стоки.

Бытовая система канализации сточных вод принимает и выводит стоки одноименного названия – бытовые.

Через производственную канализационную сеть транспортируется только загрязненная техническая вода с промышленных предприятий. Это автономная сеть водоотведения.

Производственно-бытовая сеть осуществляет прием сточных вод в систему канализации от бытовых и производственных источников. Такие коммуникации устанавливаются в том случае, если они не нарушают работу сети и очистных сооружений.

Систему канализации сточных вод, по которой транспортируют все категории сливов, именуют общесплавной. По единой, общесплавной, канализационной системе бытовые, промышленные и дождевые стоки выводятся за жилые районы для их очистки до нормативных показателей.

Раздельными называют системы, при которых дождевые и допустимо загрязненные воды с промышленных предприятий отводятся по самостоятельной системе водоотведения, а бытовые и загрязненные производственные стоки – по другому коллектору или нескольким сетям.

Раздельная система канализации бывает полной и неполной.

Полная раздельная система включает две и более независимые системы канализации сточных вод, по каждой из которых транспортируется лишь конкретный вид стоков:

• сеть исключительно для дождевых или производствен­но-дождевых вод;
• сеть для отвода бытовых и частично загрязненных технических вод, разрешенных к спуску в бытовую канализацию;
• сеть, по которой отводят производственные воды, степень загрязненности которых не позволяет их транспортировать совместно с бытовыми.

Неполной раздельной называют систему канализации сточных вод, предназначенную только для крайне загрязненных производственных и бытовых вод.

Атмосферные воды при такой си­стеме самотеком спускаются в естественный водоем или овраг по склонам и кюветам, по канавам и тальвегам.

Как разновидность общесплавной и раздельной системы существуют полураздельная и комбинированная система канализации сточных вод.

Полураздельная система канализации представляет собой комплекс раздельной канализационной системы с одним главным (перехватывающим) коллектором. Его назначение – транспортировать на очистные сооружения бытовые, производственные, талые стоки, а также воды, образованные после мытья улиц и особо загрязненные атмосферные воды.

Комбинированные системы канализации являются совокупностью общесплавной и раздельной канализационных систем. Их образование объясняется ростом городов, имеющих общесплавную систему канализации. Учитывая частичную загруженность общесплавной канализации (в отсутствие осадков она не задействована), ее соединяли с бытовой и производственной канализационной сетью от новостроек. А атмосферные воды стали выводить напрямую без очистки в природные водоемы с помощью самостоятельных ливневых коллекторов.

Так образовалась комбинированная канализационная система, при которой одни районы города сохранили общесплавную систему, другие оборудовали раздельной системой, третьи — неполной раздельной системой.

Автономные системы

Появление автономных комплексов произошло
относительно недавно, с развитием индивидуального строительства жилья. Устройство собственной канализации являлось
привлекательной идеей, позволявшей создать современные и комфортные условия
проживания в частном доме или коттедже. Изначально были популярны лишь
внутренние линии, выводящие стоки в выгребные ямы или емкости. Но необходимость
частого очищения и вывоза отходов создавала массу проблем, что заставило отказаться
от старого метода и искать
другие варианты. Основной
вид автономной канализации, распространенный в настоящее время, называется септик. Он
позволяет либо полностью отказаться от вывоза отходов и очистки коллектора, либо
существенно увеличить интервал между этими действиями.

Принцип действия септика состоит в отстаивании стоков и переработке твердых отходов при помощи специальных бактерий. Как правило, септик представляет собой замкнутую емкость, разделенную на несколько (2-4) смежных отсеков. Попадая в первый отсек, сточные воды понемногу отстаиваются, твердые фракции оседают на дно. В верхней части отсека находится переливное отверстие. По мере наполнения через него в следующий отсек попадают частично осветленные стоки. Они проходят дальнейшее отстаивание и осветление во втором отсеке, пока он не наполнится доверху и начнет отдавать осветленную воду дальше. Конечным узлом является либо фильтрационный колодец, либо поле фильтрации.

Колодец представляет собой род
коллектора, не имеющего дна. Как правило, он состоит из нескольких бетонных
колец, установленных на подушку из слоя песка и гравия. Попадая в него,
осветленная вода впитывается сквозь слой подсыпки в грунт, дополнительно
очищаясь при этом.

Поле фильтрации — одна или несколько труб с множественными отверстиями по всей длине. Поступающая вода выводится из них в слой гравия и песка, доочищаясь и впитываясь в грунт. В отличие от колодца, трубы не надо закапывать на большую глубину, но для них надо отвести немалую площадь. Учитывая размеры земельных участков, предпочтение, отдаваемое колодцам, вполне объяснимо. Единственным ограничением являются ситуации, когда на участке отмечено высокое залегание грунтовых вод.

Более подробно о септиках в статье — Канализация в частном доме — поэтапное устройство своими руками

Применение промливневой канализации

Промливневая канализация необходимо для очистки поверхностных и сточных вод. Перед тем как дождевая и талая вода попадет в муниципальную сеть, ее необходимо привести в надлежащее состояние, иначе собственнику придется оплатить внушительный штраф.

Для очистки сточных вод используется промливневая канализация

Подобная система монтируется на промышленных и коммерческих объектах. В зависимости от конечной цели использования ливневка подобного рода имеет нефтяной, бензиновый, химический и другой тип фильтров.

• Сепаратор и отстойник для взвешенных частиц;
• Коалесцентный сепаратор;
• Сорбционный фильтр – его наличие означает, что гаджет справится с переработкой химикатов, поступающих с колхозного поля.

Объем фильтрационной системы колеблется от 0,5 до 50 литров в секунду. Выбрать, какой именно вариант подойдет для отдельно взятого участка, поможет детальный расчет. Как было сказано ранее, запас колеблется от 15% до 20%. Когда речь заходит о фильтрационной системе и максимальной площади, с которой нужно оперативно удалять воду, в почете ювелирная точность. Вне зависимости от степени сложности канализации, ее нужно чистить. Делается это не реже 1 раза каждые 2 месяца.

Устройство насосной станции ливневых стоков

Насосная станция ливневых стоков включает в себя:

1. машинное отделение;
2. приемный резервуар;
3. помещения производственно-вспомогательного и бытового назначения.

В машинном отделении расположены гидроагрегаты, различное вспомогательное оборудование. Расчет емкости приемного резервуара. Приемный резервуар насосной станции ливневых стоков по своей сути является регулирующим резервуаром. Поэтому его емкость рассчитывается по методикам расчета емкости регулирующих резервуаров.

Особенность работы насосной станции ливневых стоков заключается в том, что при выпадении сильных осадков резко повышается напор в подводящем коллекторе и расход воды в нем может превышать расчетный. Поэтому должен быть предусмотрено аварийное устройство в коллекторе на подходе к насосной станции. Кроме того, рекомендуется принимать расчетный расход поступления ливневых стоков на станцию на 20 % выше расчетного расхода подводящего коллектора.

Практика показывает, что поток дождевых вод, поступающих к насосной станции весьма неравномерен. Поэтому для обеспечения надежности и удобства эксплуатации насосной станции необходимо предусматривать приемный резервуар большой емкости.  Рекомендуется выбирать минимальный объем емкости равный объему 2-3 минутного притока.
