Как выбрать электрический пол под плитку?
К выбору обогрева помещения при помощи электрического пола необходимо подойти с особой тщательностью, не стоит забывать про напольное покрытие и площадь отапливаемого помещения.
Перед покупкой необходимо полностью рассчитать площадь, его не рекомендуется устанавливать под тяжелую бытовую технику из-за возможного повреждения.
Мощность потребляемой электроэнергии и длину, рекомендованную производителем на определенную площадь, необходимо узнавать у продавца — для каждого помещения она своя. Преимущественно она рассчитывается по формуле: площадь комнаты умножается на 140−160 Вт/м2.
Подготовка основания
Поверхность пола очищается от загрязнений, строительного мусора. Также подготавливают все материалы для монтажа, определяются со схемой укладки труб, местом установки терморегулятора и других элементов системы.
Пошаговый монтаж теплого пола XL PIPE
Теплоизоляция
Если устройство теплого пола происходит на первом этаже частного дома, где перекрытие установлено над грунтом или неотапливаемым помещением, лучше использовать экструдированный пенополистирол или минеральную вату. Толщина утеплителя должна составлять как минимум 5 см. Для фиксации теплоизоляционных плит к бетонному основанию можно использовать дюбеля с пластиковыми головками в виде зонтов.
Характеристики экструдированного пенополистирола для теплоизоляции теплого пола
На плитный утеплитель рекомендуют уложить лавсановую металлизированную пленку толщиной 2-5 мм. Она сможет эффективно отразить всю произведенную тепловую энергию внутрь помещения. Если высота комнат не позволяет использовать толстый слой теплоизоляции, разрешено применять только лавсановую металлизированную пленку.
Установка нагревательных элементов
Пластиковая армирующая сетка для стяжки
На подготовленную поверхность укладывают армирующую сетку с размером ячеек 10х10 см или 20х20 см и с толщиной проволоки 3-5 мм.
При помощи пластиковых хомутов происходит закрепление трубопроводов к арматурной сетке. Расстояние между витками не должно быть меньше 5 см. Рекомендуемый промежуток – 20-30 см. Диаметр загиба трубопроводов должен быть больше от стандартного шага их укладки.
Чтобы не повредить трубу, рекомендуется отрезать кусок длиной 80 см и производить с ним необходимые манипуляции. Его загибают до тех пор, пока не удастся получить нужный размер витка.
При установке трубопроводов необходимо отступать от стен на расстояние 5-10 см. Нагревательные элементы должны хорошо закрепляться, особенно в местах изгиба, чтобы их положение не изменилось после заливки стяжки.
Установка распределительной коробки
В распределительную коробку (габариты 180х180х40 мм), которая идет в комплекте XL PIPE, проводят два конца от трубопровода. Такое устройство устанавливают на полу, чтобы его крышка находилась на уровне верха залитой стяжки. Коробку нужно закрепить к основанию, исключая ее перемещение.
Схема соединения проводов в распределительной коробке
Также данный элемент системы изолируют, чтобы предупредить попадание жидкости во время заливки стяжки. В сухих помещениях это можно сделать при помощи обычного скотча, а во влажных – с применением гидроизоляционного герметика.
Монтаж терморегулятора
Подключение теплого пола к терморегулятору
Перед монтажом терморегулятора необходимо измерить сопротивление нагревательного кабеля. Оно не должно отличаться от указанного в инструкции значения. Если все в порядке, производят подключение проводов от теплого пола к регулятору температуры. Красный цвет соответствует фазе, синий – нулю.
Сам терморегулятор также подключают к сети. Максимально допустимая мощность прибора должна быть немного больше от мощности системы обогрева, но не наоборот. Также к одному терморегулятору запрещено подключать трубопроводы, длина которых больше 84 м.
Датчик температуры устанавливается между витками нагревательных элементов в гофрированной трубке диаметром 16 мм. Расстояние от устройства до трубопроводов должно составлять 2-5 см. Датчик температуры также подключают к терморегулятору.
Заливка стяжки
После установки всех элементов системы и их надежной фиксации приступают к заливке стяжки. Готовят ее из портландцемента и песка (соотношение 1:3). С целью улучшения качества стяжки в раствор добавляют пластификаторы для увеличения ее долговечности. Также по контуру помещения устанавливается демпферная лента с максимальной толщиной 10 мм. Она позволит компенсировать расширение стяжки во время нагрева. Рекомендуемая толщина стяжки – 4 см, максимально возможная – 8 см.
Пропорции раствора для стяжки
После того, как раствор достигнет необходимой мощности, приступают к укладке напольного покрытия. Электрический теплый пол запускают в работу после монтажа всех элементов системы.
Кабельный электрический теплый пол
Кабельный электрический теплый пол

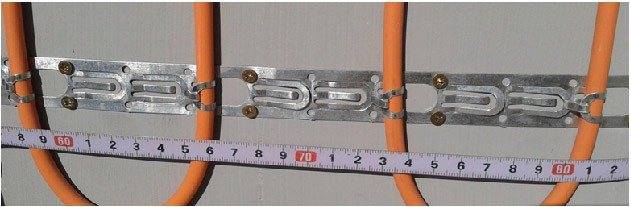

Монтажная лента
В основе системы – провода, изготовленные из специальных сплавов. Состав сплавов подобран таким образом, чтобы электрическая энергия эффективно «превращалась» в тепло. Для регулирования количества вырабатываемого тепла, система комплектуется специальным терморегулятором.
Кабельный теплый пол прослужит очень долго
Преимущества
Среди ключевых преимуществ кабельных электрических систем обогрева нужно отметить следующие моменты:
- длительный срок службы, гораздо превышающий аналогичный показатель для рассмотренной выше водяной системы;
- относительно низкие затраты на эксплуатацию. Электроэнергия хоть и стоит гораздо дороже воды, конкретно кабельная разновидность системы потребляет ресурсы в сравнительно небольших количествах.
Недостатки
Есть у такой системы и свои слабые стороны, а именно:
- выработка электромагнитного излучения в процессе работы. Актуально для самых дешевых моделей. У качественных систем этот показатель не превышает допустимые пределы;
- большие затраты на монтаж системы.
При выборе греющего кабеля отдавайте предпочтение изделиям, имеющим сертификат ISO 14000 – этот документ является гарантией экологической безопасности системы. Дополнительно попросите продавца предъявить сертификат KIMA. При отсутствии упомянутых документов, от покупки кабеля рекомендуется воздержаться.
Строение нагревательного кабеля
Укладка трубы теплого пола
Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.
Способ укладки спираль или улитка
Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.
Раскладываются довольно просто. Сначала вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.
Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее.
Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.
Способ укладки змейка
Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.
Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике
Шаг укладки трубы теплого пола
Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.
Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза
Длина контура теплого пола
Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.
Диаметр трубы теплого пола
Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.
Стержневой электрический теплый пол
Стержневой электрический теплый пол
Одна из последних разработок на рынке отопительного оборудования. Характеризуется высокими показателями надежности и экологической безопасности. Система известна под говорящим прозвищем «интеллектуальный теплый пол».
В основе обогрева – карбоновые стержни, соединенные между собой и подключенные к терморегулятору и электросети. Конечному потребителю такой теплый пол предлагается в формате матов.
Схема укладки теплого пола под плитку
Схема укладки теплого пола под ковролин
Преимущества
- Отсутствие сложностей с продумыванием последующей меблировки. Стержневые системы характеризуются саморегуляцией, т.е. закрывание тяжелыми предметами им не страшно, в отличие от «собратьев». Перегреваться и ломаться стержневой электрический теплый пол из-за этого не будет.
- Возможность беспрепятственной заливки стяжкой или различными клеевыми смесями – рабочим элементам подобные контакты не страшны.
- Возможность обустройства в помещениях с высоким уровнем влажности, на террасах и других открытых площадках.
Высокие показатели экологичности по сравнению с другими разновидностями обогревающих систем.
UNIMAT — саморегулируемый стержневой теплый пол
Недостатки
Главным недостатком стержневого электрического теплого пола является высокая стоимость.
Второй большой недостаток – риск приобретения подделки. Система действительно обладает хорошими эксплуатационными показателями, благодаря чему пользуется широкой популярностью среди потребителей. Недобросовестные производители этим активно пользуются и выпускают контрафакт. В целях личной безопасности просите продавца предъявить соответствующие сертификаты на продукцию.
Как выбрать электрический пол под плитку?
К выбору обогрева помещения при помощи электрического пола необходимо подойти с особой тщательностью, не стоит забывать про напольное покрытие и площадь отапливаемого помещения.
Перед покупкой необходимо полностью рассчитать площадь, его не рекомендуется устанавливать под тяжелую бытовую технику из-за возможного повреждения.
Мощность потребляемой электроэнергии и длину, рекомендованную производителем на определенную площадь, необходимо узнавать у продавца — для каждого помещения она своя. Преимущественно она рассчитывается по формуле: площадь комнаты умножается на 140−160 Вт/м2.
Преимущества комбинации электричества и жидкого теплоносителя
Основное и главное преимущество, которым обладает новая электро водяная схема внутрипольного обогрева – это отсутствие сложного дополнительного оборудования. Без насосно-смесительного узла, коллектора, предохранительных клапанов и расходомеров трудно представить полноценный водяной теплый пол в рабочем состоянии. В случае с электро водяными полами ситуация кардинально отличается. Система не требует установки целого комплекса обслуживающих приборов, устройств и агрегатов.
К другим преимуществам данной системы можно смело отнести следующие аспекты:
- система равномерно прогревает поверхность пола до заданных значений температуры;
- быстрый выход отопительного оборудования на оптимальные рабочие параметры;
- автоматическое управление;
- безопасная эксплуатация;
- крайне малое потребление электроэнергии;
- быстрый и простой монтаж.
Налицо явное усовершенствование хорошо знакомых нам всем водогрейных полов. За счет новых технологий удалось исключить из устройства системы целый ряд сложных и дорогостоящих агрегатов и механизмов. К тому же комбинированную систему можно использовать для отопления любых жилых помещений. Особый интерес вызывает тот факт, что электро водяная схема обогрева одинаково эффективная при работе в разных температурных режимах. Такой обогрев можно устанавливать для отопления в помещениях любой площади (насколько хватит средств).
С экологической точки зрения и безопасности данная схема практически безопасна. Автоматическая регулировка исключает перегрев нагревательных элементов. Соответственно, в отапливаемом помещении всегда будет поддерживаться заданная температура. При оборудовании такого варианта отопления можно использовать практически любое напольное покрытие.
О недостатках электро водяного теплого пола можно сказать немного. В сравнении с водяным полом, расходы на обогрев немного превысят привычные суммы. Одноразовое вложение средств при покупке оборудования так же может существенно отразиться на вашем бюджете. Однако в комплексе, серьезных минусов от такой отопительной системы в практической плоскости не наблюдается.
Особенности монтажа электрического теплого пола разных типов
Такое отопление зависит от электрических сетей дома и не может быть устроено с помощью другого источника тепловой энергии. При монтаже такой системы необходимо учитывать следующие нюансы.
- Укладка кабелей и матов в зоне установки мебели недопустима: это приводит к нарушению естественной конвекции и перегреву кабелей. В итоге проводники перегорают. Чтобы избежать локального перегрева и выхода системы из строя, необходимо во время ее монтажа учитывать будущую планировку помещения. Передвигать мебель после монтажа также нельзя.
- Температурные датчики автоматизированной системы управления должны размещаться там, где нет ковровых покрытий. Панель термостата крепится к стене в доступном для обзора месте.
Для полов из натуральной древесины (паркет, паркетная доска) отопление на основе электрических кабелей и матов не годится: древесина не должна нагреваться выше 30-32 °С, в противном случае материал будет трескаться и коробиться. В данном случае более щадящим будет пленочный теплый пол.
- Нагревательные кабели и маты рекомендуется укладывать в стяжку под керамогранит или керамическую плитку: эти материалы не подвержены температурному расширению.
- При использовании половой доски или паркета, древесина должна быть тщательно высушена: это предотвратит ее коробление. Необходимо использовать термостойкий клей для монтажа линолеума, ковролина или паркета.
- Пробку и ковровое покрытие с высоким ворсом для напольного покрытия применять не рекомендуется: их высокие теплоизоляционные свойства уменьшают эффективность отопительной системы.
- Электрический кабель создает вокруг себя электромагнитное поле, поэтому такое отопление небезопасно для человека. Альтернативой может быть инфракрасный теплый пол: его принцип действия исключает возникновение электромагнитной индукции.
- При повреждении кабеля необходимо точно установить место повреждения для монтажа муфты. В противном случае придется менять целый участок или всю систему.
- Монтаж пленочного пола не уменьшает высоту потолков (в отличие от кабельных систем, прокладываемых под слоем стяжки), а значит монтаж может производиться в зданиях старой постройки.
- В случае повреждения изоляции проводника от поражения электрическим током, предохранит УЗО (устройство защитного отключения), которое обязательно устанавливают в районе ввода силового кабеля в жилище.
- Для того, чтобы отопление с помощью электроэнергии было более экономичным, необходима установка многотарифного электросчетчика.
Виды теплых полов
Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.
Электрический пол под плитку
Подогрев на основе воды
В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.
Водяной теплый пол
Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.
Принцип действия водяного теплого пола
Нагрев при помощи кабеля
Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.
Монтаж кабельного теплого пола
Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.
Нагревательный кабель
ИК пол
Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.
ИК теплый пол под ламинат
Таблица. Сравнение характеристик разных систем.
| Характеристика | Водяной пол | Электрический пол |
|---|---|---|
| Наличие ЭМИ | Нет | Возможно, в зависимости от типа кабеля |
| Возможность обустройства в многоквартирных домах | Только в новостройках при наличии отдельного подключения | Да |
| Быстрое управление настройками | Нет | Да |
| Зависимость от сезона отопления | Да – в квартирах и нет – в частных домах | Нет |
| Сроки монтажа | Длительные из-за необходимости заливки стяжки | Короткие |
| Возможность укладки любого финишного покрытия | Да | Определенные типы покрытий нельзя класть поверх электрического пола |
| Простота ремонта | Сложный ремонт | В случае с ИК полами – быстрый ремонт |
Цены на электрический теплый пол «Теплолюкс»
электрический теплый пол теплолюкс
Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.
ИК пленка для теплого пола
Какой электрический теплый пол лучше выбрать
Знакомство с передовыми способами отопления приводят к тому, что пользователь рано или поздно решается на смену системы. Потому многие задаются вопросом о том, как выбрать электрический теплый пол правильно. Это требует определенных знаний и здравых рассуждений.
Чтобы подойти к ответу на вопрос, нужно изначально определиться с тем, какой тёплый пол электрический лучше
Рассматривая вышеизложенные типы систем, стоит обратить внимание на их особенности. Так, при сравнительно больших теплопотерях внешними ограждающими конструкциями не рекомендуется устанавливать матовый вид
А какие лучше выбрать электрические теплые полы при ограниченном бюджете? Если потребитель все просчитал, но его не удовлетворяют эксплуатационные траты, то лучше остановиться на водяном варианте отопления.
Среди рекомендаций специалистов по монтажу стоит выделить укладку вспомогательного слоя тепловой изоляции. Это позволит уменьшить теплопередачу от системы к соседям, что, в свою очередь, повлияет на увеличение эффективности обогрева. Дополнительное уменьшение теплопотерь позволит определить, какие электрические тёплые полы лучше всего использовать в конкретном случае. Решающим фактором в подборе конструкции станут финансовые возможности и дополнительные обстоятельства (готовность к ремонту, капитальные и эксплуатационные траты).
Кроме мнения специалистов, помогут определиться в том, какой теплый электрический пол лучше, отзывы потребителей. Они дадут понять, чего стоит ожидать при установке той или иной системы обогрева из первых уст.
Технология монтажа
Перед монтажом нужно проверить и, при необходимости, выполнить следующие работы:
- Должна быть выполнена выравнивающая стяжка из бетона. При установке теплого пола на старый произойдет значительное уменьшение высоты помещения.
- Нужно изначально определить места для электропроводов и гнездо терморегулятора — в общем, выполнить все черновые работы с последующей уборкой помещения.
Электрический пол состоит из терморегулятора и кабеля, который бывает одножильным или двужильным — он дороже, но и надежнее.
Длина электрокабеля рассчитывается исходя из площади рабочей поверхности.
Во время монтажа кабеля, в первую очередь двужильного, категорически запрещается его резка — его необходимо укладывать только целиком.
После выполнения всех подготовительных работ по формированию «пирога» пола необходимо подготовить место для терморегулятора — для этого укладывается кусок гофры от места установки кабеля и до поверхности пола. Длина горизонтальной части не должна превышать 0,8 м, нижний конец которого необходимо «заглушить» колпаком или замотать изолентой. Это будет будущий рукав для установки и замены термодатчика.
В некоторых случаях требуется «выделенная линия» электропроводки, рассчитанная на мощность теплого пола.
Во время монтажа электрического пола в виде теплоизолятора используют фольгированный пенофол — несмотря на небольшую массу и толщину материала, он имеет выдающиеся свойства теплоизоляции. Он стелется на стяжку фольгированной стороной вверх, стыки необходимо проклеить специальным клеем.
Сверху теплоизолятора укладывают и закрепляют шурупами особые ленты, на которые необходимо закрепить нагревательный кабель, который измеряется тестером на электрическое сопротивление перед укладкой.
Монтажная лента крепится через один сантиметр. Иногда вместо монтажной ленты применяется сварная сетка.
Все провода с контактами необходимо вывести в особую коробку с контрольным измерением сопротивления, которое потом сравнивается с предыдущими показаниями.
В конце работы необходимо сделать схему с подробным расположением кабеля, с указанием расстояния от стен, шаг витка — это может понадобиться при сверлении пола.
Монтаж теплого пола с матами
При этом способе «утепления» необязательно производить заливку кабеля в стяжку — маты кладутся сразу под клей.
Через пару часов после работы полом можно пользоваться. Под тяжелую бытовую технику ни в коем случае нельзя укладывать маты. Во время укладки основа разрезается на небольшие фрагменты, но кабель при этом трогать нельзя, как и допускать его пересечения или накладывания.
Располагается датчик, также как и при укладке нагревательного кабеля, только под тонкий слой клея нужно углубить стяжку, сделав в ней особую канавку.
Раствор клея необходимо нанести слоем в 1 см, он должен полностью контактировать с плиткой.
Во время монтажа нужно полностью ликвидировать сквозняки.

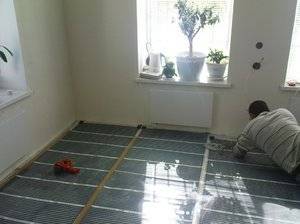

Монтаж пола с инфракрасным нагревом
Этот способ отличается от вышеописанных тем, что на пленку стелется слой стекломагнезита или гипсокартона.
На стяжку из бетона укладывается теплоизоляционный материал, на который кладется пленка, на предварительно закрепленную и подключенную термопленку.
Дальше стелется стекломагнезит, на который непосредственно кладется плитка.
Пол с таким обогревом исключает возможность перегрева.
Выводы
При выборе технологии тёплого пола необходимо учитывать не только его стоимость, но и особенности установки:
- Нередко в многоквартирных домах оказывается нежелательным выполнение монтажа тёплого пола в стяжку по причине низких потолков в помещениях. В таких случаях наиболее целесообразно использовать пленочные ТП, несмотря на их более высокую стоимость.
- Большинство видов нагревательных кабелей и матов на их основе могут монтироваться не только на полу, но и на стенах.
- Для постоянного подогрева или использования в качестве основного источника отопления, несомненно, лучше устанавливать водяной теплый пол, являющийся наиболее экономным.
