Какую систему водяного обогрева выбрать для частного дома
Для небольших помещений наименее затратной является однотрубная система водяного обогрева. Горячая вода проходит по замкнутому кольцу вдоль главной магистрали, а небольшая её часть поступает в радиатор. После отдачи тепла вода из радиатора возвращается в общий поток, снижая его температуру не более, чем 1,5–2,5 градуса.
Далее, смешанная вода достигает следующего радиатора, где процесс теплообмена повторяется. Крайняя батарея получает поток теплоносителя с самой низкой температурой. Затем вода направляется в котёл, и цикл повторяется снова.
Двухтрубная система – подходит для обогрева домов большой площади. Состоит из двух трубопроводов, по одному из которых горячая вода поступает от котла ко всем радиаторам, а второй собирает остывшую воду, направляя её обратно в котел.
Монтаж водяного отопления своими руками
Перед принятием решения о монтаже системы своими руками важно учесть следующее:
- Поскольку работы по обустройству водяного отопления непосредственно касаются всего дома и его инженерных коммуникаций, желательно совместить эти мероприятия с капитальным ремонтом.
- Если предполагается устанавливать котел на пол, для его монтажа обязательно потребуется отдельное помещение.
- Место для котельной выбирается с учетом требованиям действующих стандартов – хорошо отапливается и имеет эффективную вентиляцию.
Общепринятый порядок монтажа системы отопления, а также ее подключения к котельному оборудованию учитывает множество сопутствующих факторов, требующих отдельного рассмотрения.
Оформление и получение разрешительной документации
Среди нормативных актов, которые регламентируют устройство
индивидуальной системы отопления можно отметить:
закон «О теплоснабжении» содержит положения, которые
регулируют установку отопительных систем с предписаниями и ограничениями;
постановление Правительства РФ № 307 «О порядке подключения
к системам теплоснабжения», которое определяет характеристики котлов пригодных
для установки в квартире или частном доме.
Какие документы нужны для отопления с газовым котлом
получить технические условия на газификацию в газовой службе
района проживания. ТУ выдается после предъявления документа, удостоверяющего ваше
право собственности на жилье, разрешения архитектурно-планировочного
управления, копии технического паспорта БТИ, паспорта, идентификационного кода
и заявления на газификацию здания.
ТУ могут отличаться в зависимости от назначения помещения,
интенсивности отопления, места расположения и т.п. Услуга платная. Срок выдачи
ТУ – до 30 дней;
подготовить топографическую съемку участка;
подготовить проект газоснабжения – самостоятельно или с
привлечением специалистов. Согласовать проект с газовой службой района;
получить письменное разрешение соседей на газификацию вашего
дома (если газопровод пройдет по их участку);
предоставить документы на газовое оборудование и акт
обследования дымоходов;
получить документ о вводе системы в эксплуатацию (выдается
после монтажа). Срок его получения до 30 дней. На основании этого документа
производится пломбировка счетчиков, врезка в центральную магистраль и
заключение нового договора на поставку газа.
Какие документы нужны для электрической системы отопления
подать в РЭС пакет документов на получение разрешения к
подключению к сети. В пакет входит: заявление (где указывается вид объекта,
месторасположение, данные заявителя), документ подтверждающий оплату получения
ТУ на установку (разрешение) котла, опросный лист (согласие соседей), документ,
удостоверяющий право собственности на дом;
произвести согласование технического решения проекта с РЭС;
приобрести электрический котел и установить его
(самостоятельно или с привлечением специалистов);
заключить договор на пользование электроэнергией. Договор
содержит информацию о новых тарифах на энергию;
опломбировать новый счетчик.
Совет. Установка трехрежимного счетчика позволит оплачивать
энергию по разным тарифам, что более выгодно для пользователя.
В случае несанкционированного устройства системы отопления
полагается штраф, размер которого определяется местными органами и отключение
от системы газо-, электроснабжения. Чтобы подключить котел заново, нужно будет
уплатить штраф, а также согласовать проект, т.е. выполнить все этапы.
Расширительный бак для самотечной системы отопления частного дома
Расширительный бак в системе отопления необходим для выравнивания давления в ней. При нагревании объем жидкости увеличивается, а для правильной работы и надежной циркуляции потребуется удалять из труб ее излишки. Если этого не сделать, давление может разорвать трубы и радиаторы.
Открытый расширительный бак для самотечной системы отопления
Для выравнивания давления и устанавливают расширительный бак. Вода выдавливается в него, а вместе с ней обычно выходит воздух. Поэтому расширительный бак рекомендуется устанавливать в самой высокой точке системы. Однако ничто не мешает установить такой бачок в любом месте системы.
Давление жидкости одинаково во всех точках и зависит только от высоты гидравлического столба. Поэтому в нижней точке системы оно будет наибольшим. Это потребует установки бака более надежной конструкции. К тому же, он должен быть герметичным, иначе теплоноситель выльется. В таких конструкциях применяют мембранный бак закрытого типа.
Самым простым в обслуживании является вариант, когда самотечное отопление частного дома оборудовано закрытым расширительным бачком установленным в верхней точке водяной системы, а в нижнюю трубу подключена система подпитки. Она представляет собой трубу, которая выходит вверх и заканчивается небольшим открытым бачком. Если снабдить трубу краном, то после заполнения системы и выхода на рабочую температуру, его можно закрыть. В результате получится закрытая система отопления с естественной циркуляцией. Если перед расширительным бачком установить кран для стравливания воздуха, такую систему легко будет обслуживать самостоятельно.
Правильная схема самотечного отопления в частном доме
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

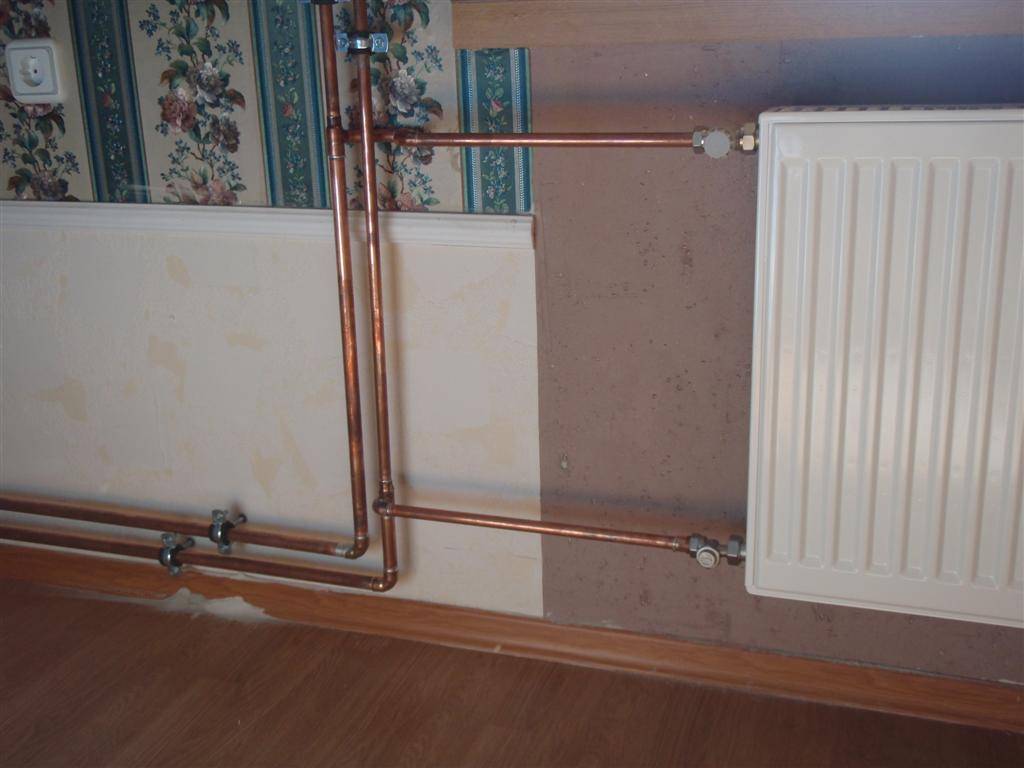

Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

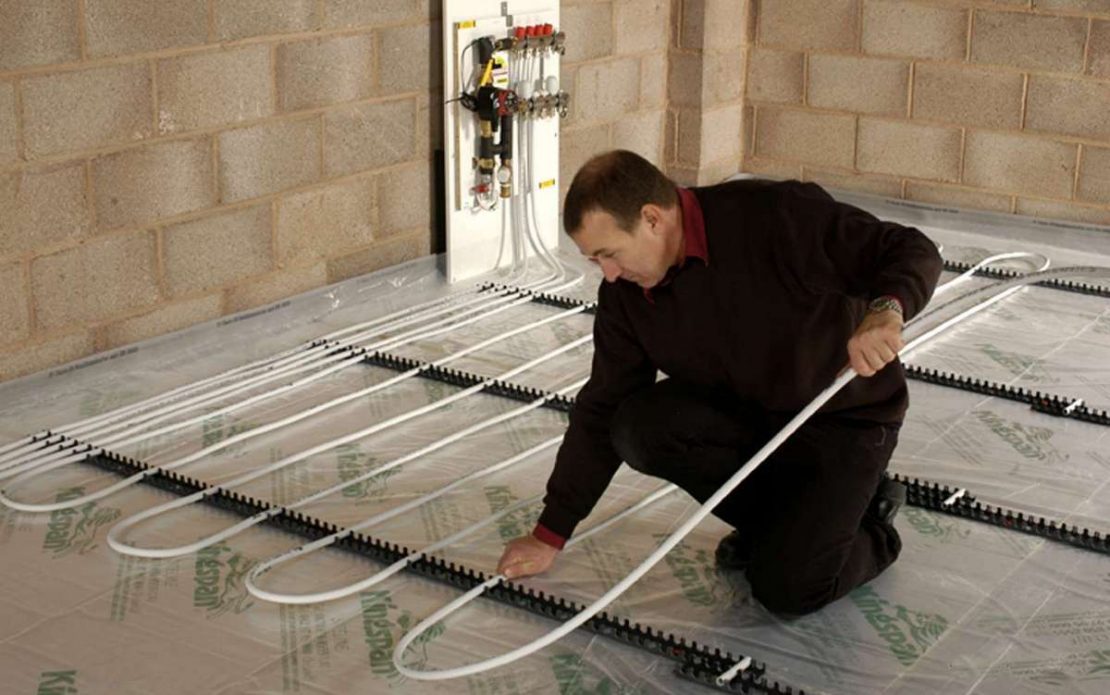

Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Классификация водяных отопительных систем по принципу работы
По принципу работы отопление имеет естественную и принудительную циркуляцию теплоносителя.
С естественной циркуляцией
Используют для обогрева небольшого дома. Теплоноситель перемещается по трубам благодаря естественной конвекции.
Фото 1. Схема водяной отопительной системы с естественной циркуляцией. Трубы необходимо устанавливать под небольшим уклоном.
По законам физики тёплая жидкость поднимается вверх. Вода, нагреваясь в котле, поднимается, после чего спускается по трубам к последнему радиатору в системе. Остывая, вода поступает в трубу обратки и возвращается в котёл.
Использование систем, работающих с помощью естественной циркуляции, требует создание уклона — это упрощает перемещение теплоносителя. Длина горизонтальной трубы не может превышать 30 метров — расстояние от крайнего в системе радиатора до котла.
Такие системы привлекают своей дешевизной, не требуется покупать дополнительное оборудование, практически не издают шума, когда работают. Минус в том, что трубы нужны большого диаметра и укладываться максимально ровно (в них почти нет давления теплоносителя). Невозможно обогреть большое здание.
Схема с принудительной циркуляцией
Схема с использованием насоса сложнее. Здесь, кроме батарей отопления, устанавливают циркуляционный насос, перемещающий теплоноситель по отопительной системе. В ней давление выше, поэтому:
- Можно укладывать трубы с изгибами.
- Проще обогреть большие здания (даже в несколько этажей).
- Подойдут трубы малого диаметра.
Фото 2. Схема системы отопления с принудительной циркуляцией. Для перемещения теплоносителя по трубам используется насос.
Нередко эти системы делаются замкнутыми, что избавляет от попадания воздуха в отопительные приборы и теплоноситель — наличие кислорода приводит к коррозии металла. В такой системе необходимы закрытые расширительные бачки, которые дополняют предохранительными клапанами и устройствами для сброса воздуха. Они обогреют дом любого размера и более надёжны в работе.
Способы монтажа
Для маленького дома, состоящего из 2—3 комнат, используют однотрубную систему. Теплоноситель перемещается последовательно по всем батареям, доходит до последней точки и возвращается по обратной трубе назад в котёл. Батареи подключаются снизу. Минус в том, что дальние комнаты прогреваются хуже, так как в них поступает уже слегка остывший теплоноситель.
Более совершенны двухтрубные системы — к дальнему радиатору укладывается труба, и от неё делают отводы к остальным радиаторам. Теплоноситель на выходе из радиаторов поступает в обратную трубу и перемещается в котёл. Эта схема равномерно прогревает все помещения и позволяет отключить ненужные радиаторы, но основной минус — сложность монтажа.
Коллекторное отопление
Основной минус одно- и двухтрубной системы — быстрое охлаждение теплоносителя, у коллекторной системы подключения этого недостатка нет.
Фото 3. Система водяного коллекторного отопления. Используется специальный распределительный узел.
Главным элементом и основой коллекторного отопления является особый распределительный узел, называемый в народе гребёнка. Специальная сантехническая арматура, необходимая для распределения теплоносителя по отдельным магистралям и независимым кольцам, циркуляционный насос, приборы, обеспечивающие безопасность и расширительный бак.
Коллекторный узел для двухтрубной системы отопления состоит из 2 частей:
- Входной — его подключают к нагревательному устройству, где он принимает и распределяет по контурам горячий теплоноситель.
- Выходной — подключают к обратным трубам контуров, необходим для сбора охлаждённого теплоносителя и подачи его в котёл.
Основное отличие коллекторной системы — любая батарея в доме подключена независимо, что позволяет регулировать температуру каждой или отключить её. Иногда используют смешанную разводку: к коллектору подключают независимо несколько контуров, но внутри контура батареи подключены последовательно.
Теплоноситель доставляет до батарей тепло с минимальными потерями, КПД этой системы увеличивается, что позволяет использовать котёл меньшей мощности и тратить меньше топлива.
Но и коллекторная система обогрева не лишена недостатков, к ним относится:
- Расход трубы. Потребуется потратить в 2—3 раза больше трубы, чем при последовательном подключении батарей.
- Необходимость установки циркуляционных насосов. Требует повышенного давления в системе.
- Энергозависимость. Не стоит использовать там, где возможны перебои электроснабжения.
Диаметр трубы для самотечного отопления
Первое и основное условие надежной работы гравитационного отопления – большой диаметр стояков (вертикальных магистральных труб) и лежаков (верхних и нижних горизонтальных подводящих труб). И по этому поводу часто можно услышать одно из главных заблуждений:
Это не совсем так. Циркуляции можно добиться и при тонких трубах. Однако для комфортного отопления такая система будет непригодна.
Дело в том, что в тонкой трубе окажется воды меньше, чем в толстой. И это понятно – площадь сечения увеличивается в зависимости от диаметра в квадратичной пропорции. В трубе диаметром, например, 20 мм при высоте стояка 6 метров будет всего два литра воды. При разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес в них будет различаться на 11 грамм. Этого уже достаточно, чтобы привести в движение воду – тяжелая холодная начнет давить вниз. Но при большой длине труб трение воды об их стенки уравновесит силу тяжести и циркуляции не будет. Запустить ее можно двумя способами:
- увеличить разницу температур между «подачей» и «обраткой»;
- увеличить начальную температуру «подачи» – разница в весе при высоких температурах ощутимее (см. таблицу).
Первый способ обычно и применяют – включают в циркуляционную систему радиаторы отопления. Они быстрее остужают теплоноситель, забирая из него тепло и отдавая в помещение. Но это не может происходить бесконечно. Сравнявшись с комнатной температурой, вода перестанет остывать, а разница в весе еще не будет достаточной для естественной циркуляции. К тому же сами радиаторы тоже увеличивают сопротивление системы.
В результате приходится нагревать воду в котле до более высокой температуры. Циркуляция запустится, но тогда в доме станет жарко, ведь температура теплоносителя поднимется выше расчетной. Да и КПД такой системы резко упадет. Дело в том, что холодная вода «принимает» большее количество теплоты от сжигания топлива, нежели горячая. Поэтому при попытке нагреть горячий теплоноситель еще сильнее, большая часть тепла от сгорания топлива будет буквально вылетать в трубу котла, оставшись неиспользованной.
А теперь – расчет для трубы диаметром 50 мм. В шестиметровом стояке из такой трубы вместится почти 12 литров воды. А при разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес будет различаться уже на 72 грамма. Такая система будет циркулировать и при более низкой температуре. Это позволит осуществлять топку котла равномернее и эффективнее, поднимая температуру, только если это необходимо для обогрева помещения.
Определение вида системы отопления
Различают следующие основные типы схем водяного отопления:
- Коллекторная;
- Однотрубная («ленинградка»);
- Двухтрубная;
- Теплый пол.
Схемы различаются способом разводки трубопроводов. В коллекторной схеме радиаторы подключаются к распределительному коллектору отдельно, независимо друг от друга. В «ленинградке» приборы подключены последовательно – каждый последующий в группе радиатор немного холоднее предыдущего. Двухтрубная система характеризуется параллельным подключением отопительных устройств. Система водяного теплого пола состоит из контуров гибких трубопроводов, уложенных в бетонную конструкцию пола.
Для автономного отопления частного дома применяются все указанные схемы. Наиболее удобны в регулировке и эффективны в работе коллекторная и двухтрубная схема.
Способы водяного отопления
Существуют разные варианты водяного отопления многоквартирных и частных домов. Кроме радиаторного отопления могут применяться теплые плинтусы и теплые полы.
Теплый пол
Для устройства теплого пола применяют трубопроводы с высокой прочностью и гибкостью. Они могут использоваться в помещении с любым уровнем влажности и даже в местах без отопления. Трубы укладываются в слое стяжки или плиточного клея.
Преимущества теплых полов:
- совместимы с разными вариантами напольного покрытия;
- расходы на обогрев дома уменьшаются в два раза;
- конструкция довольно простая и может выполняться собственноручно;
- можно использовать в комбинированном отоплении дома.
Плинтусное отопление
Такие приборы напоминают уменьшенные радиаторы, которые располагаются в плинтусе. Принцип работы схож с традиционным радиатором. Теплый воздух поднимается вверх вдоль стен, защищая помещения от теплопотерь через ограждающие конструкции.
Плюсы плинтусного отопления:
- Помещение прогревается более мягко и равномерно, потому что нет активной циркуляции нагретого воздуха и пыли.
- При таком обогреве стены надежно защищены от образования плесени и скопления сырости в углах.
- Плинтусное отопление не портит интерьер помещения, потому что нет никаких труб и громоздких отопительных приборов.
- Относительно простая сборка системы.
Недостаток заключается в невозможности прокладки контура за встроенными шкафами. Также протяженность одного контура не может превышать 15 м. В противном случае придется делать несколько контуров, что сказывается на стоимости системы.
Радиаторное отопление
Это классическая схема, которая применяется в частных и многоквартирных домах. Если перечисленные выше разновидности могут применяться в качестве дополнительного обогрева дома, то радиаторная разновидность выполняет функции основного отопления.
Преимущества таких систем в их простоте и возможности самостоятельного выполнения. Они отличаются высокой эффективностью и разнообразными вариантами разводки. Такое отопление можно комбинировать с другими способам обогрева жилого дома.
Советы и рекомендации по обустройству.
Начинать все работы следует с разметки, где и как будут располагаться отопительные приборы и трассы магистрали. Наносить разметку необходимо от крайних приборов к котлу.
После этого можно переходить к выполнению отверстий в межкомнатных перегородках и проверке всех трасс. Только после выполнения данного этапа можно монтировать систему.
Качественная работа всей системы зависит от правильности составления расчетов, выбора материалов и оборудования, а также от их установки. Только при соблюдении всех этих требований можно добиться комфортного микроклимата в частном доме или квартире.
Как функционирует водяное отопление
Особую популярность водяному отоплению придает простота механизма – вода, нагретая в котле отопления до нужного уровня температуры, поступает по трубам в радиаторы либо батареи, установленные в жилых помещениях, где отдает свое тепло, а затем возвращается в котел. При необходимости. в данную схему отопления можно включить и другие элементы – для отвода излишков воды, образующихся при нагревании, служит расширительный бак. Благодаря этому в системе отсутствует кислород.
Циркуляционный насос является еще одним дополнительным механизмом водяного отопления. Насос служит для увеличения скорости нагревания температуры в помещениях за счет более быстрого продвижения воды по трубам отопления, при этом поддерживается непрерывный круговорот воды в системе. Терморегулятор, отводчик воздуха, манометр, регулировочные клапаны – рачительный хозяин включит их в свою систему отопления.
Обустройство водяного отпления
Схемы системы отопления дома
Схема системы отопления определяется способом соединения нагревательных приборов. Различают три схемы системы отопления: однотрубная, двухтрубная и лучевая.
Однотрубная схема системы отопления представляет собой последовательное соединение радиаторов отопления. Особенность схемы в том, что все радиаторы (вход и выход радиатора) подключаются к одной трубе.
Рис.4. В однотрубной схеме отопления все радиаторы подключаются последовательно. Такой подход приводит к тому, что каждый следующий радиатор работает хуже предыдущего. Для устранения этого недостатка необходима балансировка системы отопления.
Достоинство такой схемы системы отопления простота монтажа и низкий расход труб при монтаже. Недостаток – сложность регулировки (балансировки). По мере движения теплоносителя по системе он отдает свое тепло радиаторам отопления, таким образом последнему радиатору тепла достается меньше всего. Поэтому систему необходимо балансировать. Сделать это можно с помощью установки на каждый радиатор специальной запорной арматуры (термоголовок, регуляторы расхода), либо сделать предварительный расчет системы и использовать трубы различного сечения для выравнивания расхода теплоносителя.
Двухтрубная схема система отопления представляет собой систему, в которой горячий теплоноситель подается по одной трубе, а отдав свое тепло радиатору отводится по другой. Таким образом получается, что радиаторы отопления подключены параллельно.
Рис.5. В двухтрубной схеме системы отопления все радиаторы подключены параллельно. Таким образом тепло между радиаторами распространяется равномерно, а система легко балансируется.
Параллельное подключение радиаторов отопления значительно упрощает балансировку системы (регулировку) и позволяет достаточно точно задавать температуру в помещении. Например, в нежилых помещениях можно поддерживать минимальную температуру, а в жилых оптимальную, это позволит сэкономить на отоплении. Недостаток – расход труб для отопления будет в 2 раза больше, чем при однотрубной разводке.
Лучевая схема системы отопления подразумевает подключение каждого отопительного прибора индивидуально. В этой схеме применяется коллектор, который распределяет теплоноситель по радиаторам отопления. Только по этой схеме можно установить водяные теплые полы.
Рис.6. Лучевая схема системы отопления. В этой схеме все радиаторы подключаются индивидуально через коллектор. В коллекторе устанавливается регулирующая арматура, которая позволяет выполнять точную настройку каждого радиатора.
С точки зрения простоты управления системой отопления это схема не имеет конкурентов. Работой каждого отопительного элемента можно управлять индивидуально, и это не скажется на работу остальных отопительных приборов. Такой подход приведет к значительному снижению затрат на отопление. Недостатком является высокий расход труб, необходимость монтажа коллектора.
Виды систем отопления с гравитационной циркуляцией
Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.
Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.
Закрытая система с самотечной циркуляцией
В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:
- При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
- Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
- При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.
В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.
Открытая система с самотечной циркуляцией
Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.
Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.
Однотрубная система с самоциркуляцией
Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.
Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.
Преимуществ у данного решения несколько:
- Отсутствует парный трубопровод под потолком и над уровнем пола.
- Экономятся средства на монтаж системы.
Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).
Двухтрубная система с самоциркуляцией
Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:
- Подача и обратка проходят по разным трубам.
- Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
- Второй подводкой батарея подключается к обратке.
В результате, двухтрубная система радиаторного типа дает следующие преимущества:
- Равномерное распределение тепла.
- Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
- Проще выполнить регулировку системы.
- Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
- Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.
Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.
Система водяного отопления
Система водяного отопления являет собой замкнутую цепь, состоящую из котла, выполняющего функцию генератора тепла, трубопроводной системы и батарей. По этой системе в постоянном режиме циркулирует вода или антифриз. Топливом для того чтобы разогреть воду может быть уголь, дрова, керосин или природный газ, электроснабжение, преобразователи и т.д.
Водяное отопление
Кроме вышеназванных компонентов, которые включает водяная система отопления, сюда еще входят устройства, предназначенные для регулирования системы – расширительный бак для отведения излишков воды или такой жидкости, как антифриз, которые появляются в случае нагрева, терморегуляторы, насос циркуляции, манометр, запорный, автоматический отводчик воздуха, клапаны для предохранения.
Для водяного отопления могут быть использованы разнообразные трубы:
Стальные, нержавеющие и стальные оцинкованные. При установке таких труб их сваривают. Стальные трубы – подвержены коррозии. Оцинкованные стальные и нержавеющие – не обладают таким недостатком, а при их установке лучше применять резьбовые соединения.
Стальные трубы
Медные. Такие трубы являются надежными, они выносят очень высокие температурные режимы, высокое давление. Соединяются медные трубы высокотемпературной пайкой серебросодержащим припоем. Они могут быть хорошо скрыты в стенах вашего дома. Заметим, что медные трубы – самые дорогостоящие, используются они, в основном, в строительстве эксклюзивных объектов.
Медные трубы
Полимерные (металлопластик, полиэтилен, полипропилен, армированные алюминием трубы). Такие трубы достаточно удобны при установке. Металлопластиковые – прочны и стойки к процессу коррозии, они не позволяют откладываться осадку на поверхности внутри. Монтируются они при помощи прессовых или резьбовых соединений без сварки. Но у таких труб большой коэффициент расширения тепла. Поэтому, если долго была только горячая вода, после чего пошла холодная, то такие трубы могут дать течь. Поэтому при временном прекращении работы котла в зимнее время и размораживании систем отопления наступит повреждение.
Полимерные трубы
Выбор материала труб, которые будут использовать определенные водяные системы отопления, должен непременно быть согласован с проектировщиками с учетом таких факторов, как вероятность альтернативного или аварийного отопления здания, предпочтения и финансовые возможности. Специалистами было доказано, что наиболее надежными являются медные трубы, поэтому для построения долговечной системы водяного отопления необходимо использовать именно такие.
