Отопление с жидким теплоносителем
Неспециализированные сведения
Главным показателем комфорта любого жилья есть температура окружающей среды в нем, поскольку человек может жить лишь в узкоочерченном диапазоне температур. Но в континентальных широтах северного полушария нашей планеты климат далек от этого диапазона, и люди вынуждены применять неестественные источники тепла.
Раньше таким источником был открытый пламя в пещере либо шалаше, после этого пламя переместился в топку печи, расположенной в доме. Но с ростом численности населения все острее поднимался вопрос других видов и нехватки дров горючего, и перед человеком появилась неприятность увеличения эффективности обогрева.
Неприятность в том, что газы не хорошо выполняют тепло, и в случае если у вас громадный дом, то для прогрева отдаленных помещений придется весьма долго топить печь, наряду с этим вблизи топки будет через чур жарко, а в отдаленных помещениях – холодно. Исходя из этого главной задачей было подать тепло с минимальными утратами в каждую помещение.
На этом этапе возможно сформулировать главные требования к теплоносителю:
- Высокая теплопроводность. Нужна для максимально стремительного прогрева теплоносителя;
- Высокая теплоемкость. Данный параметр определяет свойство вещества запасать тепловую энергию. Разумеется, что чем больше тепла запасает и передает посредник, тем действеннее работает система;
- Высокая мобильность. Вещество должно иметь такие свойства, при которых вероятна его транспортировка в помещения без применения сложных разработок;
- Доступность. Теплоноситель должен быть недорогим и доступным в разных регионах, поскольку при аварии пригодится срочная его замена чтобы не было промерзания дома;
- Безопасность. Вещество-агент не должно воображать опасности для окружающей среды и человека, содержать горючие, токсичные, взрывоопасные либо химически субстанции и агрессивные соединения.
Так задача конкретизировалась: нужно создать схему, при которой вода будет перемещаться по строго определенному маршруту от топки печи к отопительным устройствам.
Нагревательные котлы
В случае если источником тепловой энергии есть горючее, то средством её получения есть котел. Это сердце любой системы отопления с теплоносителем. От надежности работы этого устройства зависит эффективность всего отопления, а в условиях русских зим это одно из условий выживания, исходя из этого первая задача – выбор котла.
Самым серьёзным критерием тут есть стоимость и доступность горючего, на котором будет работать агрегат.
Существуют такие виды котлов в зависимости от применяемого горючего:
- Твердотопливные либо дровяные котлы. Применяют дрова, уголь, кокс, торф, пеллеты, прочие виды и брикеты горючей биомассы;
- Газовые. Применяют магистральный, сжатый либо сжиженный газ;
- Дизельные котлы отопления. Применяют жидкие нефтепродукты: солярку, ДТ, разные масла, бензин, керосин и направляться.д.;
- Электрические. Нагревают воду посредством ТЭН либо электродным способом.
В случае если сказать об эффективности с позиций цены одного киловатт-часа тепла, и распространённости и доступности горючего, то несомненными фаворитами являются газовые и дровяные агрегаты, причем первые наиболее предпочтительны.
Химический состав воды для отопления
После определения состава теплоносителя, следует привести значение компонентов к показателям, установленным стандартами:
- Растворенного кислорода не более 0,05 мг/м3. Если кислорода нет, то это хороший показатель.
- Уровень кислотности (pH) 8,0-9,5.
- Содержание примесей железа в пределах 0,5-1 мг/литр.
Концентрация взвесей механического типа должна быть нулевой, а вот мелкие мягкие частицы попадаются в любом случае, от них придется избавляться с помощью фильтровального оборудования
Важно просмотреть содержание болезнетворных бактерий, которые ухудшают качество теплоносителя, образуя на стенках внутреннего туннеля пленку
Если вода без солей, но с высокой кислотностью, то носитель спровоцирует образование коррозии, в то же время минимальное содержание солей в жидкости снижает скорость процесса ржавления. Однако избыток солей провоцирует отложения накипи, но при этом естественным путем понижает кислотность теплоносителя, которая приводит к коррозии
Поэтому важно достигать баланса содержания веществ без полного их удаления из жидкости
Как устроить водяное отопление частного дома своими руками, схемы монтажа
Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.
Современные газовые котлы — хорошее решение для надёжной системы отопления
Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.
Особенности устройства однотрубной системы
Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.
Принцип однотрубной системы отопления с естественной рециркуляцией воды
Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.
Котельная частного дома с современным отопительным оборудованием
При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.
Схема подключения радиаторов к двухтрубной системе отопления
Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.
Как устроена двухтрубная система
В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.
Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

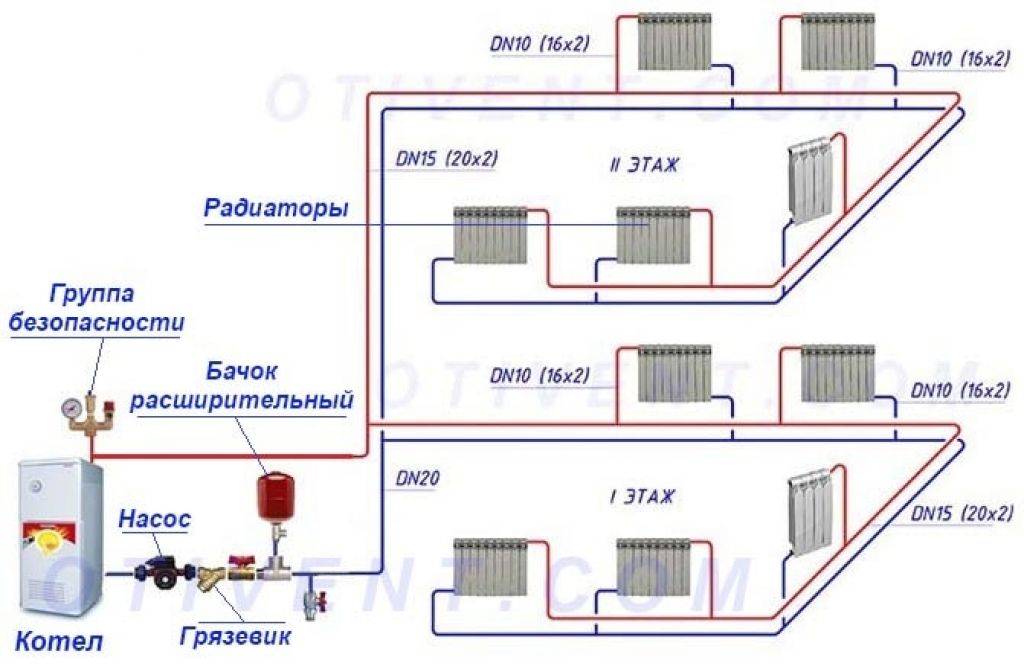

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже
Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.
Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.
Схема открытой системы отопления с циркуляционным насосом
Виды водяных систем отопления в частном доме
Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.
Радиаторные
Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.
Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.
Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.
Теплый пол
Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.
Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.
Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.
Плинтусные
Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?
Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.
Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.
Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.
Если у вас двухэтажный дом
Вот основные особенности водяного отопления для двухэтажного строения:
- Котёл располагается на первом или цокольном этаже. Расширительный бак на втором этаже или чердаке.
- Разводку труб для двухэтажного дома лучше выбирать двухтрубную или коллекторную.
- Общая длина отопительной системы в двухэтажном доме довольно велика, поэтому требуется установка циркуляционного насоса.
В двухтрубной системе для двухэтажного дома особенно важно то, что остывший теплоноситель не подаётся в общий стояк. Он отводится в отдельную трубу, что исключает ситуации, когда до последнего радиатора доходит уже остывшая вода
В коллекторной системе на каждом этаже организуются отдельные отопительные схемы, которые отходят от общего стояка.
Проектирование централизованного отопления
Схема отопления многоквартирного дома
Намного сложнее выполнить проектирование системы отопления многоквартирного дома. Трудности связаны с адаптацией системы к центральной магистрали, а также равномерном распределении теплоносителя по всем потребителям.
До недавнего времени организация теплоснабжения многоэтажных зданий осуществлялась только одним способом – подключением к центральной тепловой магистрали. Это влекло за собой невозможность изменения температурного режима работы системы жильцами квартир, а также прямую зависимость от качества услуг управляющей компании.
Проектированием систем отопления многоквартирного дома занимаются специальные инженерные бюро. При этом учитываются следующие факторы:
- Этажность дома, его площадь. Отдельно рассчитываются параметры для жилых и нежилых помещений;
- Степень теплоизоляции стен и оконных конструкций. При этом расчетная температура наружного воздуха для проектирования отопления должна компенсироваться нагретым внутри воздухом с учетом тепловых потерь здания;
- Тепловой режим работы. Для уменьшения потерь при прохождении горячей воды по наружным магистралям ее температура может составить от +90°С до +110°С. Для уменьшения этого показателя в каждом доме обустраивается элеваторный узел, который также учитывается при составлении технического задания на проектирование теплоснабжения.
Учитывая все эти особенности большинство жильцов многоквартирных домов при первой возможности отказываются от услуг центрального отопления. В качестве альтернативы ему проектируются автономные системы отопления многоквартирного дома, которые практически полностью аналогичны вышеописанным.
Со временем эксплуатационные показатели дома могут ухудшиться. Соответственно необходимо либо улучшить теплоизоляцию наружных стен, либо повысить уровень нагрева воздуха в квартирах.
Материалы
Трубы
- Какими трубами можно развести водяное конвекционное отопление?
Температура теплоносителя в автономных системах обычно держится в пределах 75С, а давление не превышает 2,5 кс/см2, поэтому требования к прочности труб и их термостойкости минимальны.
Наиболее популярны:
Полипропиленовые трубы. Как правило, для нужд отопления приобретается армированный алюминиевой фольгой полипропилен. Армирование уменьшает удлинение труб при нагреве с внушительных 6,5 мм/м.пог. (при нагреве на 50 градусов) до скромных 1,5 мм/м.пог.;
Монтаж соединения металлопластиковых труб на пресс-фитингах.
- Какие трубы укладывать в теплый пол?
Для этой цели чаще всего используют сшитый полиэтилен PEX или термомодифицированный PERT.
Труба PERT для теплого пола.
Трубы обоих типов стойки к нагреву, обладают приемлемой механической прочностью и достаточной для укладки гибкостью. Шаг между витками трубы варьируется от 15 до 20 см, длина одного замкнутого контура не должна превышать 120 метров.
- Каким должен быть наружный диаметр полимерных или металлополимерных труб отопления?
Для дома умеренной площади (до 200 м2) я бы посоветовал придерживаться следующих значений:
- Подводка к радиатору — 20 мм;
- Разлив с принудительной циркуляцией теплоносителя — 25 мм,
Подводка к радиатору и розлив.
Теплый пол — 16 мм.
В гравитационной системе отопления (работающей за счет естественной циркуляции при нагреве теплоносителя) диаметр розлива нужно увеличить до 40 — 50 мм. Инструкция связана с низким гидравлическим напором в контуре; для того, чтобы обеспечить приемлемую скорость циркуляции воды, гидравлическое сопротивление труб должно быть минимальным. А оно, как известно, обратно пропорционально внутреннему диаметру трубы.
Радиаторы
- Какие радиаторы лучше купить для автономного контура?
Алюминиевые секционные. Очень демократичная стоимость секции (от 280 рублей) сочетается с отличной теплоотдачей (до 205 ватт на секцию). Прочность радиаторов и их термостойкость с избытком достаточны для автономной системы отопления.
Алюминиевые радиаторы: максимум эффективности при разумной цене.
- Как рассчитать нужное количество секций?
Их суммарное количество рассчитывается простым делением номинальной мощности источника тепла (котла или теплового насоса) на паспортную мощность одной секции. Мощность отопительного прибора для отдельного помещения можно грубо оценить из расчета 40 ватт тепла на кубометр отапливаемого объема. Скажем, для комнаты размером 4х5х3 метра нужно 4*5*3*40=2400 ватт тепла, или 2400/200=12 секций с номинальной тепловой мощностью 200 ватт.
Здесь есть одна тонкость. Производители всегда указывают мощность секций и отопительных приборов для дельты температур между теплоносителем и воздухом в 70 градусов; то есть при +20 в комнате для получения номинального теплового потока батарея должна быть нагрета до 90С.
На практике температура теплоносителя в автономном контуре заметно ниже. Скажем, при +25 в комнате и +60 на поверхности радиатора дельта температур будет равна всего 35 градусам, а тепловая мощность секции уменьшится ровно вдвое — до 100 ватт.
Для автономного отопления нехарактерны высокие температуры теплоносителя.
Дополнительное оборудование
- Что, кроме котла, труб и радиаторов, необходимо для монтажа водяной системы отопления?
В закрытой системе с принудительной циркуляцией обвязка котла должна включать:
- Циркуляционный насос (желательно — с регулировкой производительности);
- Автоматический воздухоотводчик для удаления воздушных пробок при запуске контура;
- Расширительный бак, компенсирующий увеличение объема теплоносителя при нагреве. Как правило, объем бачка берется равным 1/10 объема теплоносителя в системе;
- Предохранительный клапан для сброса давления при перегреве или закипании теплоносителя;
- Манометр для контроля давления.
Группа безопасности котла — манометр, воздушник и предохранительный клапан.
В открытой гравитационной системе единственное дополнительное приспособление — открытый расширительный бак. Он выносится в верхнюю точку контура и используется не только по прямому назначению, но и отвода воздуха, и для заливки в контур воды.
Отдельные радиаторы снабжаются отсекающими шаровыми кранами, дросселями или термоголовками. Запорно-регулирующая арматура позволяет при необходимости отключить прибор, не останавливая весь контур, или уменьшить его теплоотдачу.
Если радиатор расположен выше розлива, в его верхней пробке должен быть установлен кран Маевского или автоматический воздухоотводчик.
Кран Маевского для ручного стравливания воздуха.
Варианты монтажа водяных систем отопления
Однотрубное отопление чаще применяют для частных домов малой площади, для больших площадей рекомендуем смотреть в сторону двухтрубных систем.
Как лучше всего проложить трубы и подключить радиаторы? Если у вас небольшой дом, буквально на 2-3 комнаты, можно немного сэкономить на материала и проложить однотрубную систему. Здесь теплоноситель последовательно проходит по всем радиаторам, доходит до последней батареи возвращается в котел по обратной трубе. При такой прокладке используется нижнее подключение батарей. Недостатком является недостаточный прогрев самых дальних комнат, так как отдача тепла в радиаторах приводит к уменьшению температуры теплоносителя.
Проблема с остыванием теплоносителя решается установкой циркуляционных насосов и перемычек/байпасов на каждый радиатор (схема «ленинградка»).
Двухтрубные системы являются более совершенными. В них к самому дальнему радиатору прокладывается цельная труба, от которой делаются отводы к промежуточным радиаторам. Пройдя через радиаторы, теплоноситель отправляется в обратную трубу. Данная схема позволяет обеспечить равномерный нагрев всех помещений, а главным ее недостатком является повышенная сложность монтажа.
Если выбирать между однотрубной и двухтрубной системами, то мы рекомендуем остановиться на двухтрубном варианте. Он обеспечит равномерный обогрев комнат и позволит регулировать температуру посредством отсечения ненужных радиаторов.
Виды систем отопления
Автономное отопление в частном доме имеет широкий ассортимент систем. Если комбинированную систему соорудить не является возможным, то обсуждение каждой отдельно позволит безошибочно подобрать оптимальный вариант.
Водяное
Наиболее популярный вид для частного дома. Водяное отопление выигрывает у других за счет большой разнообразности: схемы, котлы, батареи – все это имеет несколько вариаций. Также отличается надежностью и легкостью в использовании. Дорогая сборка отплатит в будущем дешевыми затратами в эксплуатации. Обогрев хоть и медленный, но теплоноситель всегда будет заполнен жидкостью. А непростой процесс установки забудется последующей экономией и бесшумной работой.
Воздушное
Эта отопительная система имеет три пути нагревания воздуха: газом, электричеством или водой. Воздуховоды смешивают прохладный воздух дома вместе с уличным, фильтр его чистит, и дальше за работу принимается воздухонагреватель.
Из плюсов можно выделить возможность контролировать как температуру, так и вентиляцию, что означает экономичность. Также поступает исключительно отфильтрованный воздух, а летом вовсе можно оформить превращение в кондиционер. Все это закрепляется долговечностью и легкой заменой деталей.
Из минусов существуют только большой размер всей системы, что приводит к обязательному проектированию конструкции на раннем этапе строительства частного дома.
Паровое
Все еще используемый выбор, но только с различными комбинациями топлива (газ, электричество, уголь и даже дрова), так как это гораздо дешевле. Паровой котел и трубы обеспечивают цикличную подачу тепла. При этом, качество работы будет исходить от выбранной модели этого котла. Главными достоинствами являются быстрота и экологичность обогрева и теплоотдачи.
Недостатков будет побольше. Теплоноситель постоянно подвергается высоким температурам. В совокупности с взрывоопасностью таких котлов это требует непрерывных проверок системы и документы, позволяющие владеть ею. Шум во время работы, а также тяжелая и дорогая установка служат добивающими факторами, почему данный вариант не является оптимальным для дома.
Печное
Это, по сути, печи и камины. Разумеется, подойдут разве что как временный вариант или дополнение к основной системе обогрева. Невозможность равномерно распределять тепло по всей площади делает их лишь предметом декора для больших домов. Дачи – главное место использования печного отопления.
Проблема использование печного отопления так же заключается в скоплении сажи в трубе, из-за больших ее объемов она загорается и может привести к возгоранию дома. Подробнее можно узнать в статье — как прочистить дымоход от сажи.
Газовое
Если по разным причинам в доме отсутствует газ, то приходится прибегать к данной системе отопления. Для этого понадобится газгольдер и пропан-бутан, который будет заливаться в эту емкость.
Достоинств не так много, но они вполне значительны. Во-первых, предоставляет абсолютную автономию. Оборудование имеет хорошие эксплуатационные характеристики. А тепло является абсолютно экологичным.
Недостатки уже знакомые: сложный монтаж и последующая заправка газгольдера, необходимость специальных документов и высокая стоимость. Если рядом проходит газовая магистраль, но газ все равно не подключен, топливо потребуется содержать в особых установках. Для кого-то проблемой могут стать и регулярные визиты сервисных служб.
Солнечное
Солнечные батареи — наиболее экологичная система отопления. Основным источником тепла может служить исключительно в местах, где круглый год лето (но отопление там вовсе не нужно). В остальных случаях не более чем дополнение к основному варианту.
Из плюсов – легкая и длительная эксплуатация, ненадобность топлива, отличное сочетание с теплым полом. Да и монтаж особых проблем не создаст.
А вот провести корректный расчет для последующей установки – задача непростая. Еще и кровля должна быть под углом 30 градусов. Выполнять это самостоятельно не рекомендуется.
Электрическое
Для отопления электричеством должна быть веская причина: нет альтернативы либо есть финансовые возможности. Это связано с высокой ценой энергоносителей, которыми являются теплые полы, специальные камины, инфракрасные нагреватели и конвекторы.
Если сами электро носители дорогие, то вот их установка и ремонт обойдется вполне дешево. Еще одним плюсом является экология и возможное получение горячей воды. Бонусом идет возможное перемещение оборудования при необходимости.
Необходимость в многофазовых распределителях и большой мощности служат главными недостатками электро отопления. А проблема в подаче электричества приведет к неполадкам всей схемы.
Схема двухтрубной отопительной системы
отвод от котла сразу двух труб
Согласно схеме от котла отходит одна труба, по которой горячий теплоноситель по законам физики будет подниматься. Такую трубу очень часто проводят по чердаку, где удобно выполнить скрытую разводку. Проще говоря, к каждому радиатору подводится отдельная труба. Это позволяет поддерживать одинаковую температуру в каждой батарее.
Также двухтрубная схема разводки предполагает установку отводящего трубопровода от каждого радиатора. Именно по этой трубе остывшая вода будет назад поступать в котёл. Обратка прокладывается в каждом помещении, где установлена батарея. Обычно обратную трубу отопления прячут в подполье.
Для увеличения качества работы двухтрубного водяного отопления специалисты рекомендуют устанавливать распределительный коллектор — специальное устройство, регулирующее, подачу воды к каждой батарее. Конструктивно такое приспособление напоминает трубку с несколькими боковыми отводами, которые на конце оснащаются запорными устройствами, после которых идут трубы, соединяющие, котёл с батареями. Благодаря такой системе появляется возможность контролировать и регулировать параметры температуры в каждом, отдельно взятом помещении дома.
Коллекторно-лучевая схема отопления
Коллекторная схема – модификация двухтрубной системы. К распределительным коллекторам подсоединяются трубы подачи и возврата теплоносителя, которые лучами расходятся к отопительным приборам.
Схема отличается эффективной регулировкой и независимостью каждого радиатора. Управление имеет двухступенчатую структуру, производится на распределительных коллекторах и непосредственно на приборах отопления.
По количеству материалов монтажа (по протяженности трубопроводов) схема является самой содержательной из всех (кроме теплого пола). При подключении большого количества радиаторов к коллекторам последние (в ряду подключения) работают с меньшей эффективностью из-за потери давления в коллекторе по направлению к последней точке подключения. Коллекторная схема в основном применяется в автономных системах.
Три основных схемы водяного отопления часто комбинируют между собой, учитывая достоинства и недостатки каждой.
