Водяной теплый пол своими руками: устройство и монтаж теплого водяного пола, пошаговая инструкция

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

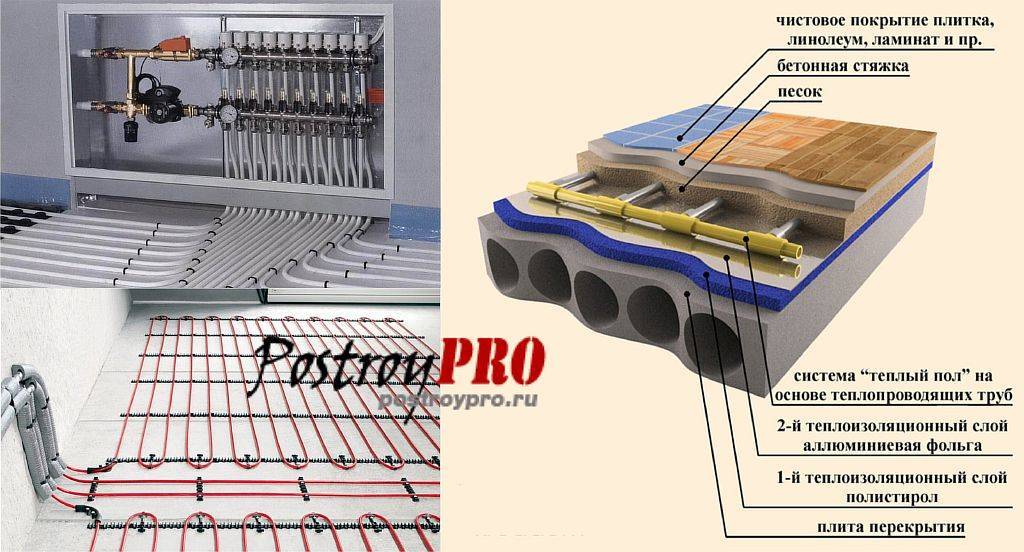

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

• монтаж трубы по схеме змейка»
• укладка трубопровода по схеме улитка;
• комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

• Для монтажа оконцовок труб берутся «евроконусы».
• Для утепления труб — изоляция из вспененного полипропилена.
• Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
• Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
• Гидроизоляционная пленка.
• Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Монтаж водяного теплого пола своими руками

Рассмотрим более детально процедуру самостоятельного монтажа водяного теплого пола. Ниже представлена пошаговая инструкция правильной прокладки системы теплого пола.

Для того, чтобы поставить теплый пол, потребуются следующие инструменты:

• рулетка;
• нож;
• плоскогубцы;
• кусачки;
• строительный уровень;
• отвертка;
• перфоратор;
• дрель-шуруповерт;
• труборез;
• водопроводный ключ;
• аппарат для сварки полимерных труб (если используются полипропиленовые неармированные трубки);
• набор гаечных ключей;
• емкость для замешивания цемента.

дрель-шуруповерт

Монтаж утеплителя и гидроизоляции

Когда подготовка бетонного основания завершена, на нее равномерно укладывают теплоизоляционный материал. Когда он полностью уложен, поверх него размещают гидроизоляцию.

Стоит отметить, что некоторые мастера кладут гидроизоляцию под низ теплоизоляции.

Монтаж армирующей сетки

Перед тем, как прокладывать трубы, на утеплитель кладут армирующую сетку. Она твердо фиксирует систему и препятствует смещению ее элементов при заливке бетона. Никаких секретов ее монтажа нет – сетку просто равномерно распределяют по обрабатываемой поверхности.

Когда арматура проложена, на нее укладывают трубы, а затем прикрепляют к ней. Следует помнить, что слишком сильно притягивать трубы к сетке ни в коем случае нельзя – при нагревании они расширяются и сильное стягивание может создать препятствие для передвижения воды по системе.

К сетке трубы подсоединяют с помощью небольших отрезков стальной проволоки, приобретенных в строительном магазине монтажных стальных хомутов или любым другим удобным способом.

армирующая сетка для стяжки пола

После укладки гидро- и теплоизоляции укладывают трубы теплого пола. При этом расстояние от трубы до стены не должно быть меньше 20 сантиметров. При укладке трубы фиксируют с помощью стальных хомутов или проволоки. Если труба плохо загибается, ее можно слегка нагреть, чтобы придать ей эластичность. В некоторых случаях полипропиленовые трубы вообще не удается загнуть, поэтому их разрезают, а затем сваривают с использованием сантехнических уголков. С армированными трубами такой проблемы не возникает – их легко согнуть руками без использования дополнительных инструментов.

Когда трубы полностью проложены, их подключают к коллектору. Для этого понадобятся водопроводный или обычный гаечный ключ. Подключение должно быть надежным и полностью исключать протечки жидкости.

Мат для теплого пола

Тестирование системы

Когда все слои системы уложены и она подключена к коллектору, ее тестируют

Это важно делать до заливки бетона, поскольку потом не будет возможности устранить неисправности

При тестировании обращают внимание на следующие моменты:

• насколько хорошо циркулирует вода по трубам;
• нет ли протечек;
• хорошо ли проводится тепло.

Заливка бетонной стяжки

Если тестирование прошло успешно и никаких недостатков в его ходе выявлено не было, смонтированную конструкцию равномерно заливают бетонным раствором.

Для получения максимально ровного пола это делают с использованием:

• маячковые профили;
• дополнительную армирующую сетку.

При использовании дополнительной сетки важно, чтобы она была очень легкой. В противном случае она может сильно надавить на трубы и нарушить циркуляцию воды внутри них

Общая толщина бетонной заливки должна составлять 5-7 сантиметров.

Стоимость водяного теплого пола

Цена на теплый пол водяной в среднем 1500-3000 за кв. м. Эта цена составляется из стоимости всех материалов: труб, крепежа, изоляционного материала, котла, насоса, коллекторного шкафа, работы по монтажу пола.

Водяные электрические теплые  представляют собой систему, состоящую из труб 20 мм диаметра. Внутри них находится греющий кабель. Теплоноситель антифриз статичен и не движется, поэтому насос, котел, коллектор не нужны.

Устанавливается в стяжку. Принцип работы: при включении питания теплоноситель нагревается. При нагреве антифриза повышается давление, способствующее быстрому и равномерному распределению тепла.

Итак, мы рассказали вам о системе теплый водяной пол своими руками, немного коснулись электрических полов

Надеемся, что, прочитав статью, вы почерпнули много важного и полезного о данной системе и сможете водяной теплый пол купить и самостоятельно его установить

Укладка водяного теплого пола на полистирольные плиты

Одним из вариантов замены стяжки выступают плиты из полистирола. Выпускаются в виде матов толщиной 30 мм, шириной 0,3 м, длиной 1,0 м с выступами в виде бобышек или пазами, между которыми и укладываются трубы.

Монтаж труб на полистирольные маты предусматривает:

• Проверку степени перепада высоты у основания пола. Показатель не должен превышать 2 мм на каждые 2 м2. Если значения превышены, необходимо самовыравнивающейся смесью выполнить стяжку толщиной до 1 см;
• Очистку поверхности чернового пола от мусора и пыли;
• Проведение гидроизоляционных работ — полиэтиленовую пленку толщиной 0,2 мм укладывают внахлест на черновой пол с заходом на стены. Соединительные швы заклеиваются строительным скотчем;
• Крепление по периметру стен строительным степлером или клеем демпферной ленты — возмещает расширение стяжки под воздействием перепада температуры и влажности;
• Укладку матов вплотную к стенам;
• Фиксацию плит клеем;
• Проведение разметки для труб. При этом необходимо соблюдать несколько правил: для двух смежных комнат независимо от их площади должны быть самостоятельные контуры; максимальная площадь, которую может покрыть один контур, равняется 40 м2; ширина между параллельными трубами должна составлять 20-30 см;
• Укладку труб между бобышками в соответствии с составленной схемой:

Укладка труб на полистирольные плиты.

• Проверку герметичности соединений труб и тепловых свойств пола в течение суток;
• Укладку по трубам вспененного полистирола или полиэтиленовой пленки. Для лучшей гидроизоляции пленка расстилается внахлест, с заходом на стены. Стыки клеятся скотчем;
• Укладку двух слоев ГВЛ, каждый толщиной 10 мм. У второго слоя стыки не должны совпадать с соединительными швами первого слоя. Между собой листы гипсоволоконных плит крепятся саморезами, при этом нельзя допускать повреждения пленки, на которой они лежат.
• Шпатлевание стыков под линолеум и ламинат (под плитку эта операция не выполняется).

Настильная технология монтажа

Шаг 1: Если в доме плиты перекрытия не рассчитаны на высокие нагрузки, контур водяного пола можно смонтировать без заливки стяжки. На ровное основание пола укладываются плиты из вспененного полистирола, в которые по схеме монтируются специальные пластины из алюминия, снабженные каналами для труб. Металлические пластины рассеивают тепло, делая прогрев равномерным, они должны покрывать не менее 80% поверхности пола.

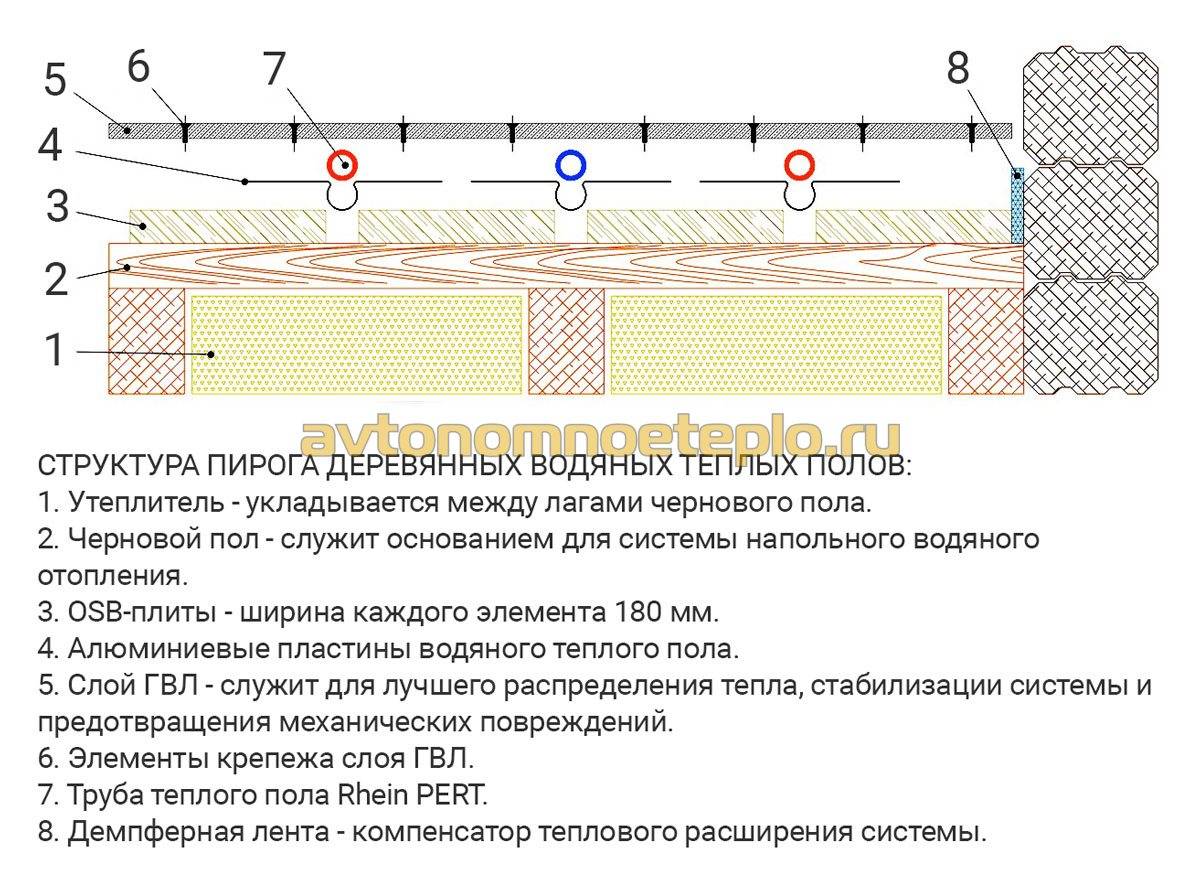

Для деревянного основания пола подходит модульная система с использованием листов ДСП, которые укладываются поверх слоя из теплоизолирующего материала. В модулях из древесно-стружечных плит необходимо выполнить пазы для крепления алюминиевых пластин согласно схеме укладки контура. Трубы защелкиваются в каналы пластин.

На втором этаже дома с деревянными полами можно уложить водяной контур по реечной технологии

Важно, чтобы лаги располагались с шагом 300 – 600 мм. Пространство между лагами заполняется теплоизолятором, затем на них набиваются доски высотой от 28 мм таким образом, чтобы между рейками оставалось пространство для укладки отопительного контура

Получившиеся пазы должны имеет ширину около 20 мм.

Шаг 2: Во всех случаях поверх уложенного в пазы контура укладываются листы ГВЛ. Для паркетного пола достаточно одного слоя листов, для керамической плитки либо укладки ламината, основание выполняется из двух слоев ГВЛ.

Выбрав оптимальную технологию укладки, вы сможете без проблем, самостоятельно смонтировать надежный водяной теплый пол.

Видео по теме «Монтаж водяного теплого пола своими руками»:

Какие инструменты и материалы понадобятся?

После того, как выбран вид обогрева, необходимо все подготовить для самостоятельной укладки. В первую очередь нужно подготовить само основание, то есть произвести его выравнивание специальным бетонным составом. Трубы водяного контура укладываются на ровное, бетонное основание, на котором сделана теплоизоляция и гидроизоляция. Для укладки кабелей электрического пола или инфракрасных матов сначала выполняется только теплоизоляция, чтобы избежать необходимых потерь тепла.

Важно подготовить все инструменты и материалы заранее, чтобы они были под рукой. Для монтажа водяного пола потребуются:

Для монтажа водяного пола потребуются:

• Трубы для контура, которые могут быть выполнены из меди, стали или специального пластика. Трубы из меди стоят дороже всего, но они лучше проводят тепло, а значит, его потери будут минимальны. Пластиковые трубы стоят дешевле и служат дольше других. Весь контур должен быть выполнен из одного вида труб.
• Распределительный коллектор со шкафом для него. Небольшой шкаф для устройства нужен, чтобы множество труб и узлов соединения труб не портили интерьер. Также нужны дополнительные детали: евроконусы, клапаны и термодатчики для регулировки воды.
• Пленка из полиэтилена для гидроизоляции и демпферная лента.
• Материал для теплоизоляции – маты с минеральной ватой, пенополистирол с фольгой или маты из пробки.
• Армированная сетка, которая позволяет задать трубам нужное направление.
• Проволока, хомуты или специальные фиксаторы для крепления труб и саморезы.
• Бетон для финальной стяжки.

Для укладки электрических кабелей или инфракрасных матов, кроме самих обогревающих деталей потребуется:

• Теплоизоляционный материал, такой же как и для водяного пола.
• Терморегулятор с датчиком температуры, что поможет снизить затраты на электроэнергию в процессе эксплуатации.
• Строительный скотч или плиточный клей.
• Дополнительные электропровода, с помощью которых вся система будет подключаться к сети.

Совет. Изоляционный материал на фольгированной основе лучше всего, так как он дополнительно выравнивает тепловой фон и обогрев становится более равномерным.

Из инструментов потребуются:

• уровень;
• рулетка;
• Карандаш;
• ножницы и кусачки.

После того, как все полностью готово можно приступать созданию теплого пола своими руками.

Особенности выбора труб и коллекторного узла

Перед началом монтажа необходимо осуществить проектировку системы водяного теплого пола. Залог длительного срока ее функционирования– подходящие и качественные компоненты. Основная составляющая всего устройства – это трубы

Именно им следует уделить максимальное внимание

При монтаже теплого пола можно использовать следующие виды трубопроводов:

Металлопластиковый. Использование данного материала предпочтительнее опытными мастерами. Главное достоинство материала – стабильность формы, которая сохраняется на протяжении длительного времени. изделие можно сгибать без применения спецоборудования. К недостаткам металлопластика относят немалый вес и степень теплопроводности, не отличающуюся максимально возможными параметрами.

• Полипропиленовый. Основное достоинство данного вида материалов для обустройства водяного теплого пола – это отличная теплопроводность. Система с такими трубами отличается прекрасной эффективностью. В процессе монтажа от строителя потребуется некоторое количество навыков, поскольку после сгибания подобная труба стремится к восстановлению первоначальной формы. Во избежание разрушения конструкции крепление полипропиленовой трубы следует осуществлять незамедлительно.
• Гофрированный из нержавейки. Данный вид труб – один из самых популярных, используемых при обустройстве теплого пола. Отличают материал удобство монтажа, высокая теплопроводность и различные варианты диаметра.
• Медный. Прочность и долговечность, прекрасная теплопроводность – показатели, согласно которым многие монтажники выбирают именно этот материал для сооружения теплого пола. Недостатки у системы тоже есть. Это достаточно высокая стоимость и невозможность самостоятельного монтажа. Работа трудоемкая, требующая использования специального инструмента, поэтому устройство теплого пола водяного с медными трубами лучше доверять профессионалам.

Помимо полых труб, которые выполняют функции обогревательных приборов, для работы водяного теплого пола необходим коллекторный узел. Его роль такова:

• распределение воды по контурам;
• контроль расхода воды;
• автоматизирование работы теплого пола;
• удаление из труб воздуха;
• регулировка температуры воды.

Конструкция коллектора достаточно сложная. Он состоит из большого количества деталей:

• коллектор;
• автоматический воздухоотводчик;
• фитинги (для соединения элементов системы);
• кронштейны для фиксации системы;
• дренажные сливные клапаны.

При вариациях монтажа системы комплектация коллектора может нуждаться в дополнении. Сделать водяной пол своими руками, монтаж которого достаточно прост, может каждый человек с опытом строительных работ.

Однако выбор необходимых приспособлений, оснащение системы дополнительными опциями должен осуществлять специалист. Попытки сделать это самостоятельно могут привести к ошибкам при монтаже и неоправданной трате средств.

Подготовительная работа: инструмент, расходные материалы

Понадобятся: плоскогубцы, уровень строительный, рулетка, ключи разводные и гаечные, отвёртка, зубило, ножницы для металлопластиковой трубы, горячая сварка для пластиковых труб, перфоратор, шуруповерт, такер.

Список материалов будет отличаться. Рассмотрим детально каждый случай.

Бетонный тёплый водяной пол. Дополнительно к инструментам потребуются:

1. Бетономешалка/миксер.
2. Шлифмашинка.
3. Для основы — смесь цемент-песок с добавками и присадками:пластификатор — 0,6–1 л/м2 — делает смесь эластичной, основу прочной (выдерживает свыше 50 °С) и даёт возможность делать её (основу) высотой в 30 мм;фибра (3 дм3 на 20 м2) облегчит распределение стяжки при площади помещения от 40 м2 и её закрепление (арматурная сетка не нужна).
4. Арматурная сетка (150/150 мм ячейка и 5 мм — сечение прута).
5. Теплоизоляционный материал толщиной от 50 мм для прохладного перекрытия (если снизу подвал или земля) и от 20 мм при межэтажном, плотностью 25 кг/м3. Применимы: пенопласт, теплоизоляционные плиты (плотность от 40 кг/м2) из пенополистирола с замковым соединением по бокам и с самофиксирующими бобышками на поверхности, что позволит монтировать трубы Ø 16–19 мм.

1. Плёнка полиэтиленовая.
2. Демпферная лента для компенсации термического расширения стяжки.
3. Трубы (5–7 м/м2).

Внимание! Длина трубы не должна превышать 90 м при самом большом диаметре трубы, чтобы сохранить давление в системе и прогрев пола был равномерный. Правило! Меньший диаметр труб — меньшая их длина

Закрепляем трубы скобами или установочными шинами.

При лёгком ТВП понадобятся:

• под основу: МДФ или фанера (влагостойкие), ЛДСП, ОСП;
• железные пластины-термораспределители;
• шурупы;
• 16–20 мм трубы;
• 10-ти мм листы ГВЛВ при укладке поверх теплого пола плитки или линолеума;
• пластиковые хомуты, колена и переходники, согласно автоматике (коллектору, котлу).

Котёл, коллектор

Котёл являет собой нагревающий механизм системы отопления. Подойдёт любой, главный принцип выбора — регулировка температур от 30 °С.

Коллектор распределяет тепло по всем контурам системы. Выбираем следующий:

• оборудован регуляторами расхода, клапанами-термостатиками;
• в наличии сливные краны на входе/выходе трубопровода;
• есть термостат;
• с узлами-смесителями, имеющими регулирующий клапан. Лучшим таким узлом считается тот, что имеет двухходовой/трёхходовой зонный клапан.

Подготовка поверхности

Критерий — её идеальная ровность при любом ТВП. Допустимы перепады ±5 мм всей поверхности и впадины/выступы — 10 мм. При случае повышенной влажности помещения: сверху высохшей стяжки — полиэтиленовая плёнка.

Далее — теплоизоляция: по всему периметру помещения клеится демпферная лента шириной от 5 мм. Она находит на стены (стойки, дверные коробки и т. п.) на 20 мм и более в высоту.

Пока на этом можно остановиться и произвести некоторые нужные расчёты.
