Установка системы водяного теплого пола в квартире

Монтаж водяных полов

Если материалы выбраны качественные, то вопрос, как правильно делать водяной теплый пол, решается гораздо легче и быстрее. В итоге все работы и действия будут более экономичными и переделывать несколько раз систему не нужно будет.

Есть много способов монтажа, этапы самого экономичного следующие:

Для начала нужно подготовить основу. Должна получится абсолютно ровная чистая поверхность. Небольшие впадины можно засыпать обычным песком. Когда неровности очень большие, то нужно будет сделать бетонную стяжку такой толщины, чтобы она полностью выровняла пол.
Затем кладут гидроизоляцию. Если перед этим пол выравнивали стяжкой, она должна к этому моменту высохнуть. Рулон полиэтилена раскатывают на всю площадь с внахлёст 15- 20 см и даже с небольшим заходом на стены.
По всему периметру помещения крепится демпферная лента. Это предохранит от трещин бетонную стяжку при нагреве. Если площадь очень большая, более 50 кв. м., то демпферная лента укалывается и между водяными контурами. Мягкий пластик в этом случае окажет большую услугу. Эти работы чаще всего доверяют профессиональным строителям.
Плиты теплоизолятора укладывают встык. Обычно достаточно 3-х сантиметрового гладкого экструдированного пенополистирола. Если речь идёт о первом этаже частного дома, где холодная поверхность, утеплитель можно взять большей толщины. Однако более 5 см. брать не нужно, только если это не Северный регион.
Теперь идёт черёд армирующей сетки. Она укладывается сразу сверху утеплителя ровными рядами. Звено сетки может быть как 10 см, так и 15 см. Оба варианта подходят.

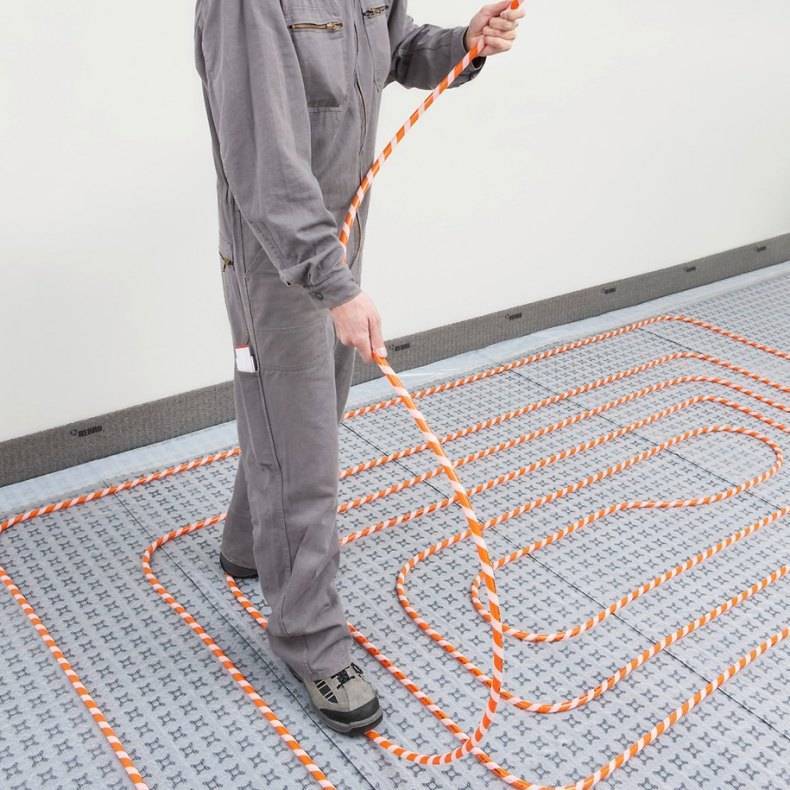

Дошла очередь и до гибкой трубы. Её можно уложить в виде змейки или улитки. Теплоотдача от этого не меняется. Но замечено, что «улитка» лучше себя ведёт в помещениях правильной геометрической формы — квадратных или в виде широких прямоугольников. Змейку лучше стелить в длинных вытянутых коридорах и на лоджиях.
Уложенные трубы нужно закрепить. Делают это с помощью пластиковых клипсов (в утеплитель) либо хомутами (к арматурной сетке)

На одном погонном метре нужно закрепить не менее трёх клипсов или хомутов.
Важно. Между подачей и обраткой оставляют зазор 10 см

Более близкое расстояние делать не рекомендуется. Если сделать шире, то температуру теплоносителя придётся увеличивать. Контур укладывается примерно на расстоянии 15 см. от стены.
Все контуры в итоге собираются в один узел, который подсоединяют к распределительному коллектору. Подающий и обратный коллекторы располагают в ящике, который крепят на стену. Обычно габариты такого шкафа следующие: 60х40х12 см. Их можно изготовить самостоятельно или купить готовый.

Важно. Как сделать так, чтобы труба при выходе из бетонной стяжки не переломилась? В месте перехода на неё надевают специальный металлический уголок

Как вариант — гофрированный пластиковый или металлический рукав.

Трубы присоединяют к коллекторам в следующей последовательности: гайка, уплотнительное кольцо, соединительный ниппель. Затем гайку закручивают.

Преимущества и недостатки теплого пола

Главные особенности в теплых полах – это их тепловая инерция и слабо нагревающаяся поверхность. При обогреве пола достигается комфортная для человека температура в 25-25 градусов тепла, что ниже радиаторного обогрева минимум в два раза. Прогрев полов происходит равномерно.

Комфорт из-за равномерного прогрева пола позволяет ногам быть в тепле, при этом голове будет прохладно. Для человека такое соотношение называется тепловым комфортом и признается оптимальным;
Экономичность установленной системы позволяет сэкономить много тепла – до 85%, что отразится в первую очередь на счетах за коммунальные услуги;
Эстетичность теплого пола однозначна – радиаторы на стенах, даже в современном исполнении придется скрывать предметами мебели. Управление температурой происходит из соседней комнаты или другого помещения – котельной или коридора;
Отсутствие вредных испарений при нагреве, нет плавающих частиц пыли. Греющий контур находится внутри пола, поэтому в нагревательных элементах не будет скапливаться пыль;
Влажность воздуха повышается из-за отсутствия пересушивания от батареи

Слизистые в горле и носу не пересыхают, что крайне важно, если в доме есть дети.

К недостаткам теплых полов можно отнести высокую стоимость установки, возможность ошибки при монтаже непрофессионалами, ограничение на использование напольных покрытий. Внутри комнаты с теплыми полами не кладут ковры или ковролин.

Тепловая инерция пола с обогревом также считается недостатком, поскольку остывает прогретая стяжка довольно долго. Основание нужно хорошо теплоизолировать, чтобы контур не направлял потоки вниз. При поломках ремонт по сложности и затратам близок к установке новой системы.

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

• вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
• требования к температурному режиму в обогреваемом помещении;
• высота потолков;
• наличие уклона у основания пола;
• толщина укладываемых труб;
• вид применяемых растворов;
• конфигурация помещения;
• роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

• минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
• оптимальную (среднюю) — толщина 5-7 см;
• максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

• 20 мм для смесей с самовыравнивающимся слоем;
• 30 мм с армирующей сеткой под трубами;
• 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

• сильно завалено основание пола;
• стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

Укладываем правильно ламинат для теплого пола (водяного)

Итак, как вы уже знаете, ламинат для теплого пола водяного – это надежно и безопасно. В данном случае, одним из достоинств водяного пола является то, что прогрев основания, например, бетонной стяжки, осуществляется равномерно, что приводит к увеличению срока службы ламината. Давайте разберемся в основных моментах сочетания теплого водяного пола и ламината в зависимости от типа пола.

Сразу отметим, что для того, чтобы был обеспечен необходимый уровень влажности стяжки после того, как водяной теплый пол уложен, достаточно простого включения системы. Благодаря этому бетон будет прекрасно просушен и прогрет, нужно лишь только не забывать о постепенном повышении температурного режима. Прежде, чем начать укладывать ламинат, убедитесь, что основание находится в соответствии с теми условиям, которые указаны производителем в рекомендациях к данному напольному покрытию.

Монтаж теплого пола  Цементно-песчаную стяжку

Для того, чтобы в данном случае осуществить монтаж теплых полов своими руками, необходимо:

— На пол, который уже выровнен в горизонт (т.е. имеет перепады не больше трех сантиметров) нужно уложить пенополистирол (его толщина от 2,5 до 10 см).

— Следующим слоем будет либо полиэтилен, либо фольгированный пенофол (второй вариант предпочтительнее).

— Поверх нужно уложить армирующую сетку, ячейки должны быть не больше 1,5 см. Толщина — 2-4 мм.

— Поверх необходимо уложить трубу (сшитый полиэтилен, армированный алюминием полипропилен или металлопластик) и зафиксировать к сетке при помощи пластиковых хомутов.

— Также необходимо проложить демпферную ленту по всему периметру комнаты. Для ленты подойдет любой упрогий материал.

— Затем нужно залить пол песчано-цементной стяжкой с мелким отсевом. Что касается толщины – не больше чем 5-7 см. Между поверхностью пола и трубой (учитывая толщину ламината) не должно быть больше 3-х сантиметров.

— Для того, чтобы пол набрал прочность, понадобится три-четыре недели.

— После укладывается подложка.

— Прежде чем начать укладку ламината на теплый пол, необходимо прогреть его до рабочей температуры. Так же как и в случае со стандартной укладкой ламината, по краям должны оставаться просветы (от края доски до стены), ширина такого просвета – не меньше чем 6-8мм. Чтобы это осуществить, можно воспользоваться распорками.

Монтаж теплого пола на сухую стяжку

Сразу хотелось бы отметить, что теплые водяные полы под ламинат, при сухой стяжке – идея неэффективная по части расхода тепла.

Единственный внушительный плюс подобного варианта – монтаж осуществляется намного быстрее, так как нет необходимости ждать, пока бетон станет прочным.

— После пол засыпают сыпучими материалами (это может быть керамзитный отсев либо обычный сухой песок).

— По горизонту нужно выставить профили-маяки, с их помощью можно выровнять полы под ламинат, используя правило или просто прямую рейку.

— Далее необходимо выложить профилированные алюминиевые теплораспределительные пластины под трубы теплых полов. Труба будет укладываться в углубления пластин.

— Следующий этап – уложить ленту из пористых материалов по периметру комнаты.

— Пол необходимо перекрыть, для этого можно использовать два слоя гипсокартона (как вариант, фанера или ОСП), главное – необходим обязательный перехлест швов. Слои скрепляются саморезами по швам с шагом 5 см для ГКЛ и 15 см для фанеры и ОСП.

— Все остальное – точно так же, как в случае с цементно-песчаной стяжкой. Пол нужно прогреть, уложить подложку, а далее и сам ламинат.

Что такое водяной теплый пол?

Водяной теплый пол (ВТП) — это система отопления, в которой нагрев поверхности пола осуществляется при помощи проложенных в нем труб небольшого диаметра.

По трубам циркулирует теплоноситель, температура которого не должна превышать 50°С.

Если в одной системе кроме теплого пола применяются приборы отопления (радиаторы, конвекторы и так далее), то необходимо использовать специальный подмешивающий клапан.

Он смешивает горячий теплоноситель в подаче с остывшим теплоносителем в обратке после чего полученная смесь подается в трубы теплого пола.

Многие люди предпочитают сэкономить на дорогостоящем клапане и запускают в пол теплоноситель той же температуры, что и в приборах отопления.

Это приводит к следующим последствиям:

• Пол становится слишком горячим и по нему становится невозможно ходить без обуви.
• Ресурс труб теплого пола снижается в 2 раза.

Особенности подключения теплого пола

Подключение теплых полов к централизованному отоплению имеет целый ряд особенностей. Теплоноситель системы отличается низким качеством и засоренностью твердыми частицами, растворенными солями жесткости, частицами ржавчины и так далее.

Поэтому после запорной арматуры точки подключения в обязательном порядке устанавливается фильтр грубой очистки. Это частично предохранит от образования засоров трубы, вмонтированные в пол, продлит срок службы термостатических вентилей и смесителей.

Постоянное явление в центральном отоплении – завоздушивание системы, образование воздушных «мешков» в мертвых зонах. Полы, выполненные из полимерных (пластиковых) труб, подвержены кислородной диффузии – проникновению воздуха через материал стенок трубы. Для нейтрализации этого эффекта устанавливают ручной или автоматический воздухоотводчик.

При легальном подключении и сооружении теплых полов по принципу «сухого» пола владельцу квартиры нужно приготовиться к увеличению платежей за отопление. Напольное отопление по «сухому» принципу монтируется не в бетонную стяжку, а в металлические или деревянные направляющие, затем закрываются материалами отделки с высоким тепловым сопротивлением.

В этой конструкции присутствует воздух – мощный теплоизолятор. Поэтому, чтобы достичь температуры поверхности пола в 300С, потребуется большее количество тепла для преодоления теплоизолирующих свойств материалов.

Последовательность и особенности монтажа

Стяжка для теплого пола. Схема

Самым популярным и востребованным вариантом укладки тёплых водяных полов является использование бетонной стяжки, которая выполняется после тщательной подготовки обустраиваемой поверхности и разметки для расположения коллектора и труб. Все работы производятся поэтапно, с соблюдением следующей очерёдности основных действий:

• прокладка теплоизоляции на основе пенопласта или пенополистирола;

  пенополистирол

• укладка демпферной ленты для предотвращения чрезмерного растяжения бетонного основания в процессе нагревания;

• прокладка поверх теплоизоляционного слоя арматурной сетки для повышения прочностных характеристик конструкции и дополнительного крепежа системы труб;

• непосредственное прокладывание трубной системы в сочетании с постепенным объединением труб между собой посредством специальных хомутов и фиксации к арматурной сетке;

• подсоединение трубной системы к коллектору.

Следует внимательно следить за качественным, но не слишком тугим креплением, чтобы не спровоцировать деформационные изменения при эксплуатации. Наличие нескольких контуров требует поочерёдного подсоединения. Выводной конец труб закрепляется на возвратном коллекторе. Финишный этап монтажа заключается в заливке всей системы бетонным раствором и тщательном просушивании стяжки. Далее выполняются работы по фактурной стяжке и финишная отделка любым напольным материалом.

Процесс бетонирования

Советы и рекомендации

При выполнении монтажных работ участки помещения около внешних стен оформляются посредством использования более мелкого шага, что позволяет стабилизировать прогрев.

Укладка трубной системы по типу «змейка» предполагает выполнение наиболее мелкого шага, а при спиральном монтаже шаг может составлять от двух до пятнадцати сантиметров.

Виды систем водяного теплого пола

Для повышения качества бетонного состава и облегчения заливки целесообразно добавлять в рабочий раствор стандартное количество полипропиленового фиброволокна, что увеличит прочность стяжки в процессе усадки.

Не следует пренебрегать использованием демпферной ленты, позволяющей качественно компенсировать расширения бетонной стяжки.

Соблюдение технологии позволяет получить качественную и долговечную систему тёплых полов, которая улучшит микроклимат помещения и создаст комфортные для проживания условия.

Стяжка для водяного теплого пола

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

• Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
  Деревянная система водяного теплого пола
• Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Технология монтажа напольного отопления

Шаг 1: Подготовительные работы

Первым делом выполняются все черновые работы в помещении, подводятся все необходимые коммуникации.

Далее следует выполнить грамотную разметку пола.

Шаг 2: Укладка паро- или гидроизоляции

Слой паро- и гидроизоляции должен быть сделан качественном, все стыки материала следует герметизировать липой лентой.

Дабы не образовывался тепловой мост между стеной и стяжкой, необходимо установить изолирующую демпферную ленту. Ее высота должен превышать отметку в 15 см от нанесенной разметки.

К выбору гидроизоляционных материалов нужно подойти основательно, можете обратить внимание на пеноплекс, он намного лучше пенопласта защищает пол от холода и влаги.

Шаг 3: Установка теплоизоляционных плит

В роли хорошего теплоизоляционного материала можно взять покрытый фольгой полистирол, толщина плит от 3-5 см.

• Теплоизолирующие плиты сейчас производят в виде подготовленной системы для монтажа труб теплого пола.
• Они имеют высокую прочность, а еще на них уже есть небольшие выступы, благодаря им можно просто фиксировать и гнуть трубы по своему усмотрению.
• Плиты плотно стыкуются небольшими надежными замками по краям.

Теплоизоляционные плиты раскладываются по всей площади пола помещения, без зазоров. Данный этап работы обеспечивает плавность обогрева комнат, а также механическую прочность системы ТВП.

Шаг 4: Укладка греющего контура

Укладка труб производится с ориентировочным шагом в 15-30, здесь важно выполнить правильные расчеты, учитывая коэффициент теплопотерь. Также важно не забыть сделать отступ в 15 см от стен, стыки труб закрываются небольшими металлическими кусочками труб.

Желательно стык дополнительно герметизировать термостойким силиконовым герметиком.

На отдельный контур следует рассчитывать отрезок требуемой длины: до 75 м, если диаметр около 15 мм, и до 110 м для ⌀20 мм.
Вы должны понимать, что если протяженность трубопровода системы сильно увеличивается, то поднимается и коэффициент гидравлического сопротивления (ГС).
А его важно брать во внимание, так как ГС должно быть одинаковым во всех имеющихся контурах, особенно если они в дальнейшем будут подсоединены к одному коллектору.

2 самые популярные схемы укладки трубопровода:

• «Улитка» – контур закручивается в спираль;
• «Змейка» – контур похож на зигзаг.

У обеих схем есть как плюсы, так и минусы, поэтому выбирайте какой контур будете монтировать уже по своим предпочтениям. Эти контуры можно комбинировать вместе и даже подключать к одному тепловому коллектору.

Шаг 5: Опрессовка труб и стяжка

По завершению монтажа обогревательного контура и подсоединения к основному коллектору, следует выполнить опрессовку труб. Поэтому контур наполняют теплоносителем и выводят весь воздух из системы через специальные краники.

Нормальное давление для опрессовки металлопластиковых труб должно составлять 6-7 бар, выполняется этот процесс около 24 часов.

Для бетонного основания часто применяют цементные смеси с добавлением специальных пластификаторов, которые в разы повышают эластичность основания. На полную просушку теплых полов обычно уходит 3-4 недели, после этого можно приступать к монтажу покрытия.

Мы уверены, что данная статья была для вас полезной и очень информативной, поэтому вы сможете самостоятельно выполнить монтаж теплого водяного пола. Желаем вам удачи!

Схемы подключения в квартирах

Какой выход из ситуации?

В городских квартирах можно подключить водяной тёплый пол по нескольким предложенным схемам:

1. Схема А с применением двухходового крана, связанного с термостатом. Он регулирует поступление воды. Так же можно установить балансировочные вентили. Таким образом всего лишь напором будет регулироваться уровень температуры. При этом перепускным клапаном контролируется давление.
2. Схема Б предполагает использование байпаса, который представляет собой перемычка между гребёнками. Здесь можно обойтись без пропускного клапана.
3. Схема В предусматривает установку трёхходового клапана на обратку. Он будет перенаправлять остывшую воду на подачу, выравнивая нужный температурный режим. Простейшая, но надёжная схема.
4. Схема Г — то же самое, что и В, только трёхходовой клапан ставят на ввод. Он разбавляет горячую воду остывшей из обратки перед тем, как направиться к циркуляционному насосу.
5. Схема Д. Здесь нужен четырёхходовой смесительный клапан. Можно ставить как с ручным, так и автоматизированным управлением.
6. Схема Е. Одна их самых сложных и дорогостоящих, так как требуется приобретать манометр, воздухоотводчик и клапан, который будет регулировать давление. Но и это ещё не все. Нужен мембранный расширительный бак для компенсации гидроударов. Кроме того, теплоноситель подпитывают с помощью блока, снабжённого фильтром, обратным клапаном и вентилем.

Теплый пол от центрального отопления в квартире: нюансы монтажа

Как правило, теплый водяной пол подключается к стояку центрального отопления.

Чтобы он работал эффективно, следует учесть несколько нюансов:

1. Конструкция должна содержать в своем контуре металлопластиковые трубы, которые способны выдерживать нагрев теплоносителя до +95. Так же они способны противостоять высокому напору в сети и гидроударам.Система укладывается на подготовленный «пирог» и заливается раствором. На выходе остаются только отводы для подсоединения к отопительной системе.
2. Для поддержания оптимальной для водяного теплого пола температуры конструкция должна быть оснащена циркуляционным насосом . Это позволит «гонять» теплоноситель по системе, снижая при этом его температуру.
3. Обязательным условием для теплого пола является обустройство коллекторного шкафа , для которого нужно заранее выбрать место. Именно здесь размещаются все трубы с вентилями и дренажные отводы.

Для того, чтобы можно было отключить теплый пол от центральной отопительной системы в случае аварии, нужно на входе в трубопровод установить запорные краны.

Любые ошибки, сделанные либо во время монтажа системы, либо при подключении ее к стояку центрального отопления могут дорого обойтись. Ремонтировать водяной пол, залитый стяжкой крайне тяжело и дорого.

Водяные теплые полы – это прекрасная альтернатива централизованной системе отопления, но редко встречаются в многоквартирных домах, слишком уж большой ценой обходятся разрешительные документы. Чтобы установить их в квартире, нужно тщательно взвесить все риски и возможные последствия. Конечно, эффективность работы и срок службы 50 лет – это очень заманчивое предложение, но минусы данной конструкции обязательно должны быть учтены перед тем, как ее устанавливать.

Водяной теплый пол в жилом помещении обустраивается сейчас очень часто. Однако такая конструкция больше подходит для частных домов, где система отопления является обособленной (автономной). Но как же быть, если нужно сделать водяной теплый пол в квартире? Здесь требуется рассмотреть все нюансы процесса монтажа. К тому же в большинстве случаев установка подобной конструкции может привести к дестабилизации теплового и гидравлического баланса между соседними квартирами. Плюс ко всему, плохо продуманная система будет сразу же выявлена проверяющими органами. Мы расскажем подробнее о реализации правильной системы напольного обогрева в квартире.

Перед тем как сделать подогрев пола, запитанный от горячей батареи, необходимо рассмотреть те трудности, с которыми может столкнуться мастер:

• Температурная разница воды в системе. Нужно учесть, что максимальные параметры нагрева теплого пола составляют 50 градусов, тогда как в системе отопления это значение составляет 70-90 градусов. Если подключить конструкцию напрямую, то оборудование может выйти из строя, а также можно повредить напольное покрытие.
• Запрет на монтаж теплого пола в квартирах с централизованным отоплением. Если конструкцию обнаружит проверяющий орган, хозяин жилого помещения может быть наказан достаточно крупным штрафом.
• Если для подключения отопления был использован элеватор, то для оборудования теплого пола можно использовать только медные трубы, а они достаточно сложные для монтажа и дорогостоящие.

Материалы для теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

• при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
• насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
• непосредственно трубы, по которым будет двигаться теплоноситель;
• коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
• для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
• фитинги, шаровые клапаны и т. д.

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Крепления для труб водяного теплого пола

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Стяжка для теплого пола
