Водопровод на даче своими руками: схема водоснабжения и процесс самостоятельного подключения

Установка водопровода на даче

Установка водопровода на даче на основе собственной скважины – оптимальный способ водоснабжения.

Первый этап работ включает в себя бурение скважины, ее укрепление и подведение трубопровода.

Большинство владельцев предпочитают обращаться к услугам компаний по разработке грунта до водоносного слоя – бурению скважин «под ключ». Специалисты должны определить глубину залегания грунтовых вод и рассчитать примерный дебит (доступный объем воды) источника.

От него зависит целесообразность сооружения полноценной системы водоснабжения дома. В некоторых районах воды из-под земли хватает только для полива участка, но обычно дебит скважины позволяет проживать на даче семье из 2-3 человек.

В зависимости от режима пользования водой, можно выбрать один из двух типов водопровода: сезонный (разборный) и внесезонный (капитальный).

Сезонный водопровод

Первый тип – это упрощенный вариант, который используется для орошения участка. Его монтируют на основе системы пластиковых труб и шлангов, соединяемых между собой по периметру садово-огородного участка. Осенью по окончанию полевых работ воду сливают, а водопровод разбирают до наступления тепла.

Капитальная водопроводная система

Устанавливается для круглогодичного пользования. Часто – по тому же принципу, что обычное водоснабжение частного дома.

Трубы из скважины проводятся к дому подземным способом, их прокладывают в траншеях ниже глубины промерзания грунта.

Оборудование капитального трубопровода – трудоемкий и затратный по части ресурсов процесс. Для его установки требуется несколько типов оборудования:

• скважинный насос;
• трубы;
• контрольно-измерительное оборудование (реле давления, манометр);
• фильтры для воды;
• гидроаккумулятор.

Источник воды

При отсутствии централизованного водопровода есть несколько вариантов.

1. Открытые водоёмы.
2. Колодцы.
3. Скважины.

Целесообразность выбора определяется только в привязке к конкретным условиям расположения участка. Также необходимо выяснить какими источниками воды пользуются в этой местности, пригодна ли она для питья.

Немаловажна экономическая составляющая. Озеро или река будут вечными поставщиками, срок жизни скважины или колодца ограничен. Основные затраты как раз приходятся – в отличие от траншеи до речки – на достижение водоносных слоёв.

Объём потребляемой воды разнится в довольно широких пределах. Ориентиром может служить следующий показатель: 1- 1,5 м3 в час перекрывают самые пиковые моменты разбора воды для потребностей семьи из 4 человек.

Открытые водоёмы

Наименее затратный способ провести водопровод в частный дом, обеспечить полив участка. К тому же такая вода содержит малое количество солей жёсткости. Единственный недостаток: практически всегда она непригодна для питья, так как может быть источником патогенной микрофлоры.

Особенно это характерно для непроточных прудов, озёр. С учётом того, что в городе многие не доверяют водопроводной, пьют только бутилированную воду, проблема эта на даче вполне решаема.

Колодцы

Копаные или забивные (абиссинские) колодцы работают только там, где водоносный слой проходит на глубине не более 25 метров. Забивные колодцы заменили скважины, но если в наличии только свои руки, уверенность в результате, абиссинский колодец – оптимальный вариант.

Копаный колодец – непростое гидротехническое сооружение. Решение о его сооружении принимается на основании не только наличия слоя воды, но также типа грунта. Оптимальный – глина, суглинок. Торфяные, песчаные грунты – это тёмная вода с запахом или плывун.

Копаные колодцы подразделяются на шахтные и ключевые. Шахтный проходит до линзы или слоя воды, ключевой ставится на роднике. В современных условиях шахта колодца укрепляется железобетонными кольцами марки КС различного диаметра, деревянный сруб уже не используется.

Небольшой дебит воды – основной фактор риска колодезного водоснабжения. Неправильно устроенный водоприём (существуют три вида: несовершенный, полный, с зумпфом) – полное фиаско. Качество воды требует контроля: формально выполненный глиняный замок ведёт к попаданию в колодец грунтовых вод. Устройство его можно поручить только профессиональной бригаде.

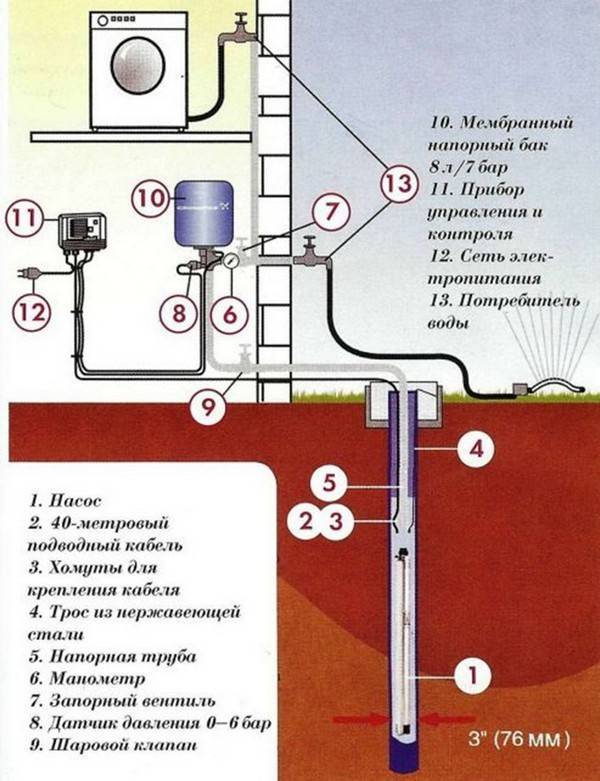

Скважина

Наиболее надёжное водоснабжение частного дома на земле или дачного участка. Современные механизмы и технологии позволяют устроить её (при отсутствии в грунте валунов) за неполный рабочий день. Существуют скважины на песок и артезианские.

Подавляющее большинство бурится на песок: добыча артезианской воды требует существенных вложений. В первом случае источником служат насыщенные водой песчаные жилы, во втором – пористые известняки. Фракция песка прямо влияет на срок службы скважины: крупный – в отличие от мелкого, пылевидного – не будет её запесочивать.

Водоснабжение из правильно устроенной скважины глубиной до 60 м полностью удовлетворит все нужды независимо от времени года в течение минимум 5 лет. Качество воды хорошее, но придётся смириться с повышенным содержанием солей кальция, магния. Об их избытке говорит накипь на стенках чайника.

Зимний или летний водопровод

Водопроводом на даче не всегда пользуются круглый год. В некоторых случаях он нужен только от весны до осени, поэтому устраивают упрощенный летний вариант. Тратить деньги на дорогостоящую капитальную систему, когда в доме зимой никто не живет, нет смысла. Летний водопровод обеспечит полив, к нему подключают душ, используют для других хозяйственных целей. Он может быть постоянным или разборным, но в обоих случаях зимой не эксплуатируется.

Шланги применяют силиконовые или резиновые, у которых толстые стенки, армированные капроном. Пластик дешевый, но под солнцем недолговечный. Резина дороже, зато прослужит не менее 15 лет. По окончании сезона шланги отсоединяют, скручивают, выливая остатки воды, и отправляют на зимнее хранение.

Постоянный летний водопровод укладывают в неглубокие траншеи, чтобы не мешали и чтобы у кого-либо не возникало соблазна украсть. На поверхность выводят только водоразборные краны. Трудность сооружения в том, что требуется соблюдать постоянный уклон. Он идет от места подключения к самой низкой точке, где устанавливают сливной кран. Через него перед морозами сливают воду.

Обустройство зимнего водопровода сложнее

Учитывают уклон рельефа, промерзание грунта и другие факторы, которые принимают во внимание при строительстве капитальной системы водоснабжения. В этом отношении дачный вариант не отличается от того, что делается в частных домах с постоянным проживанием

Летние и зимние водопроводы

Ранее вам, скорее всего, приходилось слышать такие определения как летняя и зимняя водопроводные системы. Изучите основные свойства этих вариантов, вполне возможно, что даже простейший летний вариант сможет удовлетворить ваши запросы. В противном случае можете сразу переходить к изучению следующих разделов руководства, посвященных обустройству полноценного водопровода.

Летний вариант

Летний водопровод на даче Особенности такого водопровода понятны из его названия – эксплуатация подобной системы возможна исключительно в теплый период. Существуют стационарные и разборные модификации системы.

Разборной летний водопровод имеет очень простую конструкцию: достаточно подсоединить шланги к подходящему по параметрам насосу и проложить их по поверхности почвы так, чтобы они не препятствовали нормальному перемещению по дачному участку.

Летний водопровод на даче

Для обустройства системы подходят шланги из силикона и резины. Соединение выполняется с применением специальных переходников. Также в специализированных магазинах доступны более современные изделия для соединения шлангов – защелки. Одна сторона такой защелки оснащена подпружиненным разъемом, а на второй присутствует «ерш». С помощью таких защелок шланги соединяются быстро, надежно и просто.

Чаще всего подобную разборную систему используют для полива. Организовывать на ее основе полноценное водоснабжение для решения бытовых нужд бессмысленно.

Разводка труб для летнего водопровода

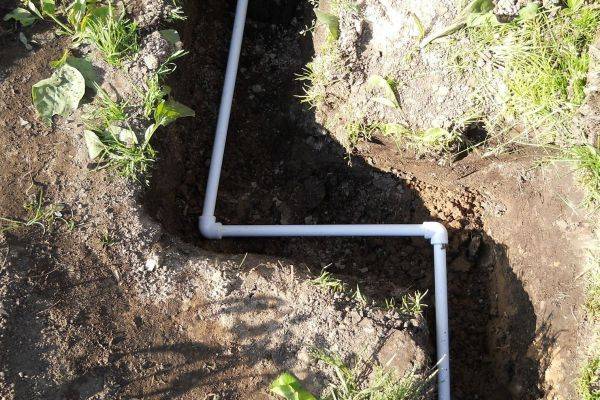

Укладка стационарного же летнего водопровода выполняется под землей. Гибкие шланги для обустройства подобной системы не подходят. Лучший вариант – трубы из пластика.

Трубы стационарного сезонного водопровода прокладываются на метровой глубине. После завершения сезона воду из труб нужно выкачать, в противном случае с приходом холодов она замерзнет и испортит трубопровод.

Ввиду этого трубы должны быть уложены с уклоном в направлении сливного вентиля. Непосредственно вентиль монтируется неподалеку от источника воды.

Зимний вариант

Такой водопровод может использоваться в течение всего года.

Водопровод на даче

Для обустройства системы подходят трубы из полиэтилена и полипропилена. Первые продаются по более низкой цене и монтируются без применения специальных инструментов. Вторые стоят несколько дороже и требуют использования паяльника для труб во время укладки. Однако в итоге на дополнительные детали для монтажа труб на основе полиэтилена вы потратите больше денег, чем на дополнительные изделия, применяемые при монтаже полипропиленовых труб.

Водопроводные трубы укладываются с незначительным уклоном в направлении источника водоснабжения. Трубопровод должен проходить на 200-250 мм ниже точки промерзания грунта.

Уклон труб

Также существует вариант с укладкой труб на глубине 300 мм. В данном случае обязательно выполняется дополнительное утепление трубопровода. С функциями теплоизоляции отлично справляется вспененный полиэтилен. Существуют специальные изделия цилиндрической формы. Достаточно попросту надеть такой оцилиндрованный полипропилен на трубу и в результате изделие будет надежно защищено от холода и прочих неблагоприятных воздействий.

В дополнительном утеплении нуждаются не только трубы зимнего водопровода, но и источник воды.

Полистирольная «скорлупа» для утепления труб

К примеру, колодец на зиму утепляется и забрасывается снегом. Этих мероприятий будет достаточно для обеспечения защиты конструкции от холодов.

Утепление колодца

Поверхностное насосное оборудование в случае его использования оснащается кессоном. Кессон представляет собой приямок с дополнительным утеплением, обустроенный рядом с источником водоснабжения, оснащенным насосом.

Кессон

Установка автоматических насосных станций может выполняться только в помещении, температура воздуха в котором не падает до отрицательных показателей даже в наиболее суровые морозы.

Типовое устройство насосной станции

Утепление канализационных труб Далее будет рассмотрен порядок обустройства полноценного водопровода, которым можно пользоваться в любое время года.

Разводка труб, бойлер и расширительный бак

Виды летнего водопровода

Современные технологии предоставляют обширный выбор материалов и методов создания летнего водопровода. Вода на даче может подаваться при помощи постоянных (стационарных) коммуникаций или разборных (временных).

Временный водопровод для полива и летнего душа

Переносной (временный) водопровод из полиэтиленовых труб

Сделать разборный водопровод на даче своими руками очень просто. Он вполне способен удовлетворить запросы её владельцев. Для такого варианта используются толстостенные трубы ПЭ (полиэтиленовые), соединяемые цанговым резьбовым фитингом.

Полиэтиленовые трубы для водоснабжения на даче

Главное преимущество труб ПЭ – их низкая стоимость. Главный недостаток такой системы – дорогой соединительный фитинг. К тому же, герметичность соединений может нарушаться при любых сдвигах труб. Поэтому полиэтиленовые трубы на лето укладывают в неглубокие канавки, которые можно прикрыть подходящими досками. Для разводки водопровода в доме ПЕ труба неудобна и обычно там не применяется.

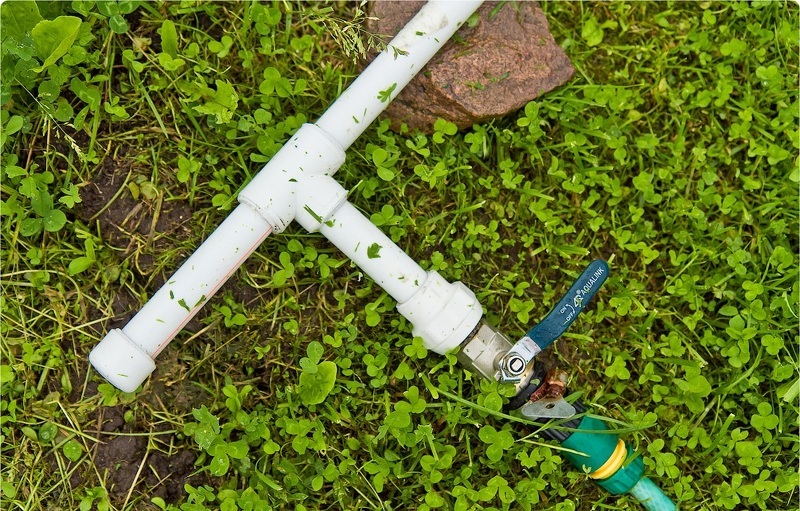

Стационарный водопровод из полипропиленовых труб

В отличие от разборного, неразборный водопровод собирается из ПП (полипропиленовых) труб, которые намертво спаиваются в единую систему при помощи специального паяльного инструмента. Полипропиленовые пластиковые трубы для водоснабжения на даче несколько дороже полиэтиленовых, но стоимость этого фитинга составляет очень малую долю всех затрат на создание трубопровода. Поскольку ПП водопровод является стационарной системой – для защиты от мороза его вкапывают в землю ниже уровня промерзания (не менее 30 см в глубину для эксплуатируемого в зимнее время водопровода на территории Подмосковья). При необходимости дополнительно утепляют пенопластом, ватой, полипреном, или любым другим подходящим утеплителем.

Полипропиленовые трубы для стационарного летнего водопровода

Важно! Если зимой эксплуатация водопровода не предусмотрена – утеплитель не защитит воду в трубах от замерзания. Единственная защита в таком случае – достаточно глубокая укладка труб (смотрите таблицу)

Шланговый поверхностный водопровод для полива

Когда владельцы приезжают на дачу достаточно редко, а летний водопровод используется преимущественно для полива растений – его роль может играть толстый садовый шланг, подключенный к любой удобной накопительной емкости – бочке, например, или напрямую к скважинному насосу. Шланг на катушке быстро раскатывается для использования, и так же легко сматывается после окончания работы.

Виды садового акведука

Существует два способа прокладки трубопровода на даче — летний и сезонный (капитальный). Каждый из них имеет свои достоинства и недостатки.

Летний вариант

Метод наземного монтажа водопроводной системы на дачных участках используют для организации полива овощных грядок, ягодных кустарников, плодовых деревьев. Наземное водоснабжение применяют для подвода к бане, летней кухне, садовому домику.

Сезонная водопроводная система представляет собой наземный контур с затяжными фитингами в месте разветвления. Если участок используется исключительно в теплый период, разумно прокладывать трубы на поверхности. Такую систему легко разобрать на зимний период, чтобы предотвратить кражу материалов в межсезонье.

Если полностью разобрать систему не представляется возможным, что бы избежать порчи труб в морозы, необходимо полностью слить воду и продуть водопровод при помощи компрессора.

Главное удобство сезонного водопровода из полиэтилена — его мобильность. По необходимости, конфигурацию можно изменить за 10-15 минут. Достаточно добавить или убрать несколько метров трубы или пустить её в другом направлении.

Система полива

Летняя схема

Временный летний водопровод на даче из труб ПНД своими руками собирают и разбирают по принципу детского конструктора.

Типовая схема дачного водопровода

Схему сети составляют с привязкой к подробному плану участка. На чертеже отмечают расположение зеленых насаждений, точки забора воды, домика, душа, умывальника. Чтобы избежать порчи коммуникаций сельхозинвентарем, летний водопровод укладывают на специальные подставки-опоры.

Важно! Трубы прокладывают с уклоном в сторону точки водозабора. В нижней точке системы предусматривают установку сливного клапана

Капитальная система

Если участок обустроен капитально и используется круглый год, разумно потратить время и средства на установку капитальной системы водопровода. Принцип подключения элементов в этом случае не меняется. Разница заключается в дополнительной установке компрессорного оборудования и закрытом способе расположения. Для обустройства постоянного водопровода коммуникации укладывают в траншеи ниже глубины промерзания грунта.

Ввод ПНД трубы в дом

Утепление

Глубина промерзания грунта в различных регионах РФ существенно отличается. Чтобы избежать разрыва коммуникаций в момент внезапных скачков температуры, рекомендуется их утеплить.

Для утепления капитального водопровода из ПНД на дачном участке используют такие материалы:

1. Базальтовые утеплители в виде готовых цилиндрических модулей.
2. Стекловолоконное полотно в рулонах. Потребуется докупить рубероид для защиты теплого слоя от намокания.
3. Пенополистерол. Многоразовые складные модули из двух половинок, которые используют многократно, монтируют просто и быстро.

На заметку! Вода под высоким давлением не замерзает. Если в системе установлен ресивер, необходимости в дополнительной теплоизоляции водопровода нет.

В капитальном строительстве, при закладке трубопровода на незначительную глубину, параллельно системе прокладывают греющий кабель и подключают его к заземленному источнику электроэнергии.

Как выбрать?

Производители предлагают несколько видов полиэтиленовых труб на выбор. В первую очередь изделия различают по типу транспортируемой среды.

Для производства газовых труб используют специальные присадки, которые меняют состав воды. Газовые трубы с желтой маркировкой использовать для водопроводной системы категорически запрещено!

Для сборки трубопровода подземным способом используют два типа полиэтилена:

1. ПНД ПЭ 100, изготавливают согласно ГОСТ 18599-2001. Диаметр изделий — 20 до 1200 мм. Такие трубы делают черными с продольной синей полоской по всей длине.
2. ПНД ПЭ PROSAFE , производят согласно ГОСТ 18599-2001, ТУ 2248-012-54432486-2013, PAS 1075. Такие трубы имеют дополнительную минеральную защитную оболочку, толщиной 2 мм.

Для основной магистрали выбирают заготовки, диаметром 40 мм. Для второстепенной — 20 мм или 25 мм.

Источники воды для снабжения водопровода

В зависимости от местных условий источником воды может стать:

• местная водопроводная сеть;
• вода из реки недалеко от дачи;
• открытый водоем природного или искусственного происхождения;
• колодец;
• скважина.

Водоснабжение на даче своими руками, схема

Охарактеризуем каждый из этих источников поподробнее.

Водопровод

Действующий стационарный водопровод – далеко не редкость в уже устоявшихся дачных кооперативах и садоводческих товариществах. Да и новые элитные дачные участки часто могут получать воду из городской или поселковой водопроводной сети. Хозяевам таких дач остается только подключиться к проложенным трубам и пользоваться всеми благами цивилизованного водоснабжения.

Подключение центрального горячего и холодного водоснабжения

Постоянно действующий водопровод дает возможность обойтись без накопительных емкостей, дополнительных насосов и за счет этого прилично экономить на электроэнергии. К большому сожалению, даже в наше время, на участках, отдаленных от больших городов, наличие такого водопровода является несбыточным желанием. Поэтому приходится самостоятельно обустраивать летний водопровод на даче.

Водоснабжение из реки

В местах, где реку не отравляют стоки, промышленные и бытовые сбросы и экологическая обстановка является благоприятной – речную воду можно использовать не только для полива растений, но и для приготовления пищи. Для грязной воды существуют современные фильтры и установки, способные очистить её до питьевой.

Устройство водопровода из родника или водоема

Родниковая вода – источник жизненной энергии. Такое водоснабжение дачи – это настоящее сокровище. При достаточно большом дебете воды ключ может стать источником небольшого рукотворного озера. Такая вода приравнивается к речной и может служить для обеспечения дачных потребностей.

Колодец

Сделать водопровод на даче из колодца своими руками проще всего – это наиболее распространенный вариант водозабора в поселках. Как правило, его копают вручную, на относительно небольшую глубину. Колодец подпитывается верхними грунтовыми водами (верховодка), поэтому его водяной режим зависит от количества осадков.

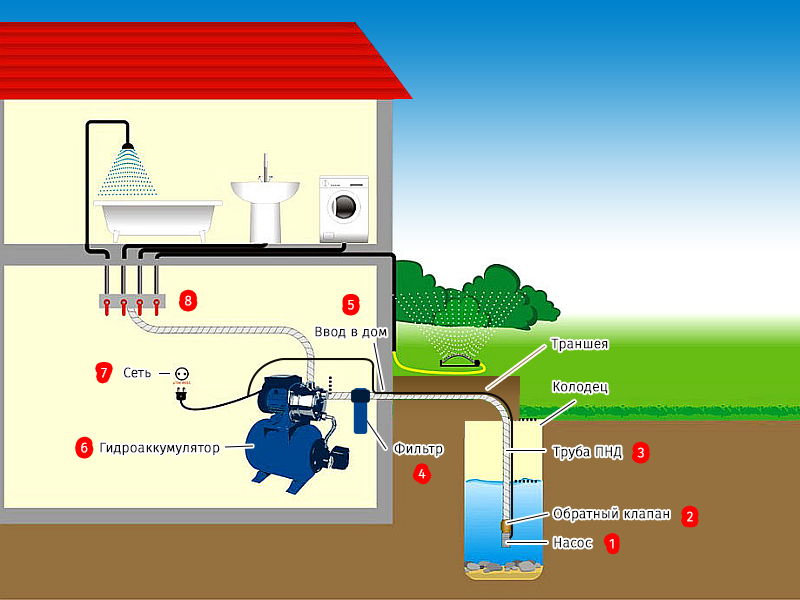

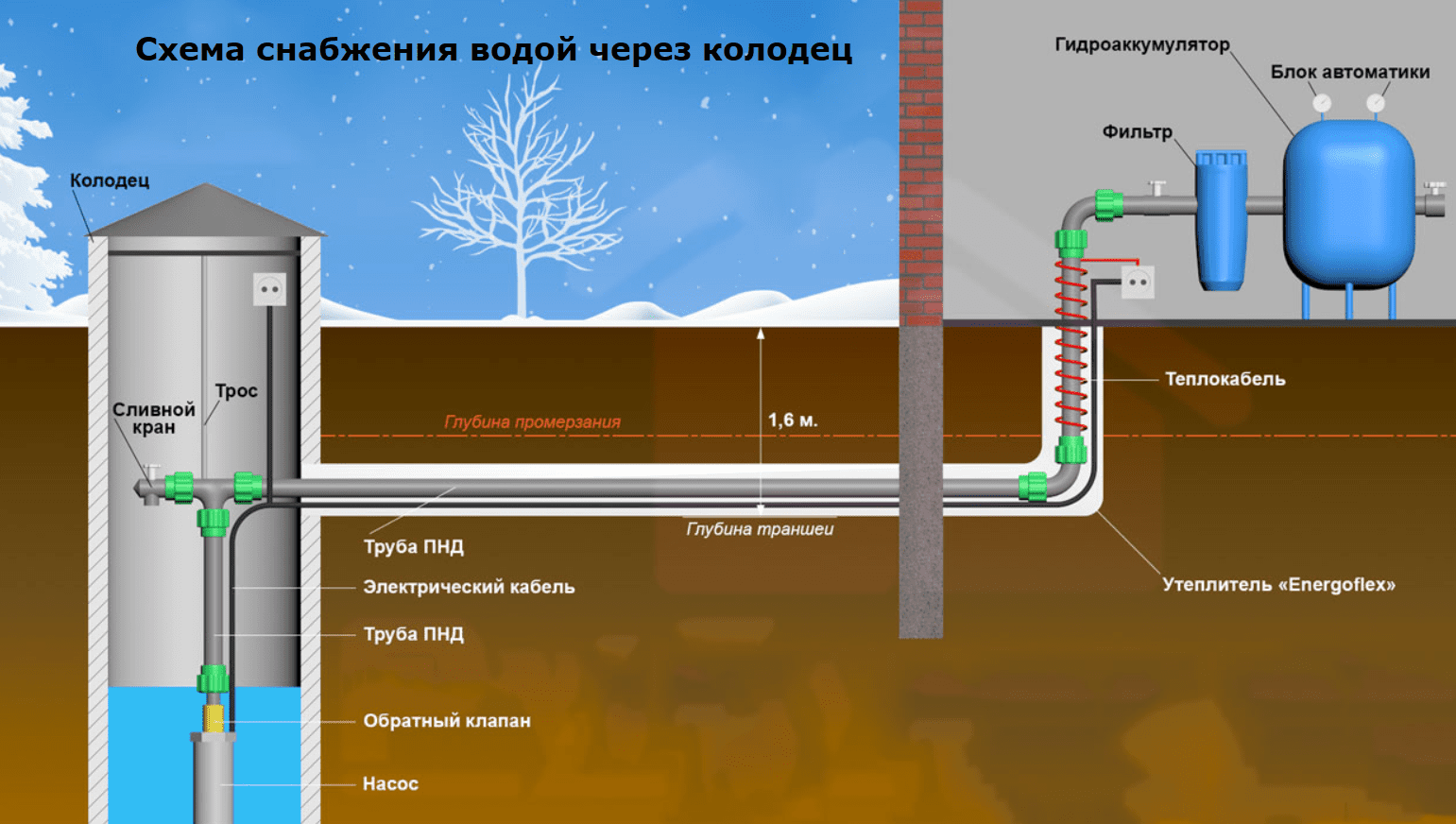

Делаем водопровод из колодца на даче

В засушливых районах глубина может достигать более полутора десятков метров, но сегодня, при таких обстоятельствах экономически выгоднее пробурить и оборудовать водозаборную скважину. Вода из колодца не всегда пригодна для питья и тогда ее также следует фильтровать, кипятить, или обеззараживать другими методами.

В местах, отдаленных от цивилизации, в экологически благополучных районах вода в колодцах отличается особой чистотой, и по своему качеству сопоставима с родниковой. В таких местах колодезную воду можно без опаски пить и употреблять в кулинарии без доочистки.

Скважина

Это единственно возможный источник водоснабжения в местах с плохим экологическим фоном и в засушливых районах. Буровая установка способна достать самый глубокий водоносный слой, расположенный в артезианском известковом горизонте грунта. Нередко артезианские скважины дают такой напор воды, что отпадает необходимость в дополнительном подкачивающем насосе.

Дачный летний водопровод из скважины

Монтаж своими руками

Монтаж следует начинать с составления схемы, где учесть расположение участка по отношению к водозабору, определить число и место нахождения точек раздачи воды. По имеющемуся эскизу считают количество расходного и арматурного материала.

Число точек потребления воды зависит от расположения на участке бани, душевой, грядок, бассейна. Рациональное решение — устроить от 5 до 10 выводов трубы, а уже к ним подсоединить резиновые шланги, чтобы был удобный доступ воды к каждой зоне.

Монтаж летнего разборного водопровода на даче

Для монтажа водопровода на дачном участке потребуется стандартный набор инструментов и материала:

• Трубы ПНД в количестве, зависящем от схемы разводки. Для основного водопровода берут трубы большего диаметра, а для разводки на точки подачи — меньшего.
• Различные фитинговые соединения.
• Режущий инструмент: конусовидный торцовый нож, ножовка для металла.
• Соединительные элементы, чтобы стыковать ПНД трубы с кранами, установками для полива, душем.
• Лотки водопроводные пластиковые, решетки накрывающие.

Работы выполняют по такой технологии:

1. Подсоединяют дачный водопровод к источнику. Будь это общая труба или колонка, используют для этого специальный переходник. Соединение делают под уклоном.
2. Выполняют разводку по территории участка, путем прокладки труб диаметром 20 или 25 мм к точкам забора воды.
3. Соединяют отрезки труб при помощи цанговых фитингов, предварительно проверив правильность сборки. Фитинг перед этим разбирают, вынимают прокладку, зажим. Снова плотно вставляют прокладку на место, а за ней помещают зажим со специальными фиксирующими выступами. Навинчивают зажимную гайку, но только слегка.
4. Подготавливают к установке торцы полиэтиленовых труб. Сначала обрезают торец ножом, затем вставляют его в фитинг и закручивают зажимную гайку.
5. Подсоединяют трубы к кранам, системе полива и т.д.

Внимание: все соединению труб выполняются вручную, если использовать зажимной инструмент, можно перетянуть гайку и деформировать детали фитинга или конец трубы.

Если сезонный водопровод проложить по поверхности, то он станет помехой и для техники, и для людей. Лучше сделать траншею с применением специальных лотков из пластика, а затем накрыть ее решетками, входящими в комплект.

Вполне возможно трубы ПНД заменить на резиновый шланг, армированный волокнами из капрона. Этот материал также прочный и достаточно долговечный.

Монтаж водопровода в дачном доме

Монтаж водопровода в доме выполняется по несколько другой технологии:

Отмеряют нужный отрезок трубы, отмечают ее край маркером.
На месте отметки по окружности наклеивают малярный скотч таким образом, чтобы точно совместились его края.
Обрезают трубу максимально ровно перпендикулярно оси трубы, ориентируясь на край скотча. Снимают вспомогательный материал.
На обрезанном торце делают ровный скос шириной 2-3 мм при помощи фаскореза или обычного напильника, просто сточив им край под 20 градусов.
Накручивают накидную гайку с зажимным и стопорным кольцами, надевают на край фаски уплотнительное кольцо. Освобождают край трубы, немного сдвинув в сторону ранее установленные детали, смазывают его сантехнической смазкой.
Вставляют свободный край в фитинг до упора. Притягивают ближе гайку накидную с кольцом и наворачивают ее на резьбовую часть фитинга. То же самое проделывают и с противоположной стороны фитинга

Важно, чтобы труба уперлась не в прокладку, а в бурт, тогда соединение получится герметичным.
Испытывают трубопровод, запустив в систему воду. Если есть протечки, подтягивают соединения.

Если все соединения выполнены правильно, то никаких неожиданностей в виде подтеков не

будет. Если трубы ПНД стыкуются с металлом, то лучше перестраховаться, подмотав фумленту.
