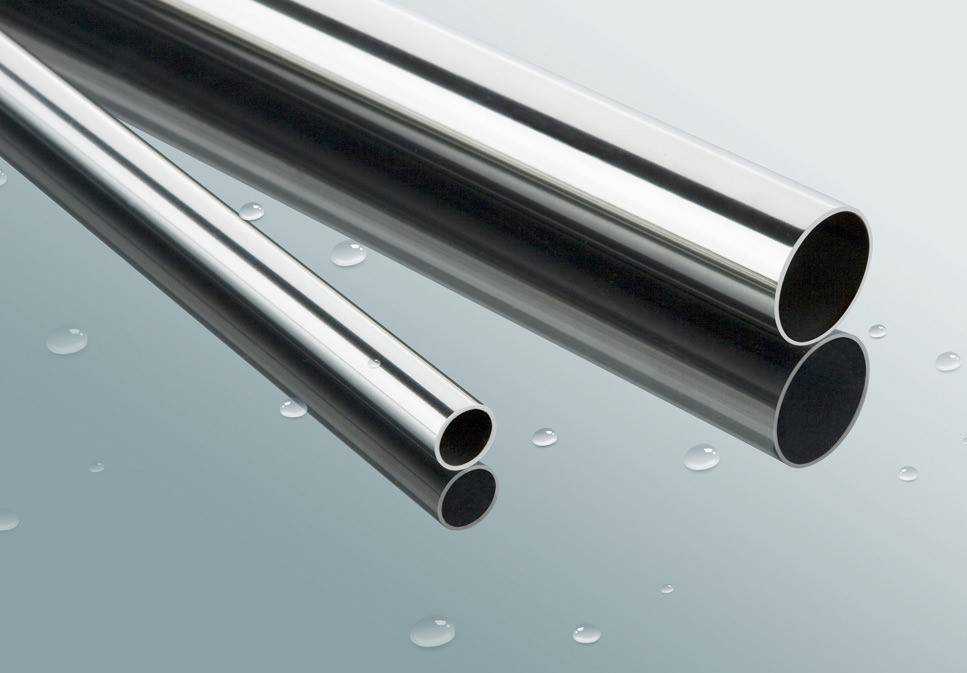

Нержавеющие
Трубы из легированной коррозионно-стойкой стали долговечны, не подвержены разрушающему действию воды. Они способны прослужить до 400 лет. Продукты окисления не скапливаются на стенка, не попадают в бытовой водопровод. Все чаще изделия из нержавейки заменяют обычную углеродистую сталь несмотря на более высокую цену материала и трудоемкость монтажа.
Профили их нержавеющей стали
Конструкции из нержавейки соответствуют санитарно-гигиеническим нормам, хорошо переносят гидроудары, устойчивы к критичным температурам. Повредить нержавейку может вода с избыточным содержанием хлора, поэтому после дезинфекции рекомендуется тщательно промыть систему.
Нержавеющие трубы применяют в различных областях:
- водо-, тепло- и газоснабжении;
- пожаротушении;
- устройстве каналов при кондиционировании воздуха;
- укладке «теплого пола»;
- для защиты силовых электрических кабелей.
Собирают водопровод с помощью пресс-фитингов, изготовленных также из нержавеющей стали, сваркой вольфрамовым электродом в инертной среде. В промышленных условиях применяют лазерную сварку.
Все большее распространение получает устройство водопровода из гибких гофрированных труб. Их достоинства — возможность прокладки в труднодоступных местах, монтажа линий большой протяженности, устойчивость к динамическим или вибрационным нагрузкам.
Как выбрать правильный размер полипропиленовых фитингов для домашней магистрали
Те, кто впервые сталкивается с покупкой стояков, не знают, какой внутренний диаметр полипропиленовой трубы необходим. Выбрать все элементы конструкции не составит никаких проблем, так как на всех изделиях присутствует специальная маркировка. Все технические характеристики, которые необходимы для проведения работ, указываются. Покупателю остается только внимательно подобрать всю фурнитуру по одинаковым параметрам.
Полипропилен — один из лучших материалов, он обладает множеством достоинств. Все конструкции имеют высокие показатели прочности и долговечности. Их можно использовать для частных коттеджей, а также в многоквартирных домах.
Металлополимерные
Металлопластиковые трубы производят методом экструзии, нанося на каркас из сетки, проволоки или фольги расплав полимеров.
Металлопластиковые материалы объединяют достоинства металлических и полимерных видов труб для отопления или водопровода:
- устойчивость к коррозии, химическому воздействию;
- малое термическое расширение;
- износоустойчивость;
- простой монтаж с применением разъемных, обжимных или пресс-фитингов;
- рабочий температурный диапазон до 95°- 110° и давление до 10 бар, выдерживают многократную заморозку;
- срок эксплуатации до 30 лет.

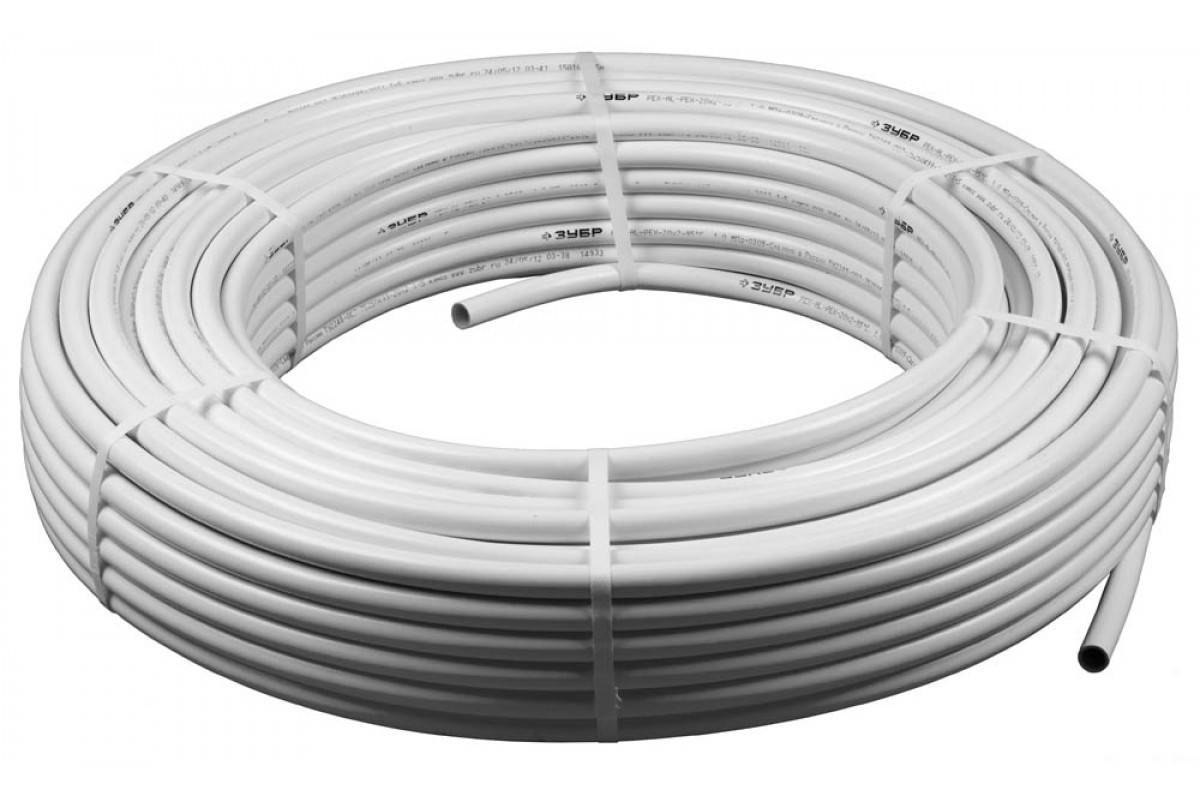

Труба из металлопластика
Недостатки водопроводов из металлополимеров:
- меньшая, чем у стальных труб, механическая прочность;
- не применяются при давлении, превышающем 10 бар, и температуре от 110°;
- некоторые виды подвержены усталостному разрушению.
Совокупность положительных качеств делает этот материал перспективным для широкого применения в различных областях строительства.
Труба ПНД 32: 3 правила при использовании
Чаще всего трубные элементы применяют при прокладке водопроводных систем в жилых и производственных зданиях. Но иногда допускаются ошибки при использовании труб ПНД 32. Чтобы этого не случилось, необходимо придерживаться таких 3-ех правил:
Соединять между собой отдельные участки или разветвления стояков необходимо с помощью фитингов обжимного типа
Такой тип стыковки обеспечивает надежность и герметичность трубопровода, благодаря чему конструкция выдерживает высокие давления.
Если участки – не обслуживаемые (размещены в почве, например), то лучше всего стыковать отдельные участки между собой с помощью сварной муфты, а не фитингами.
Перед покупкой необходимо обратить внимание на маркировку изделий: трубы для водопроводов по всей длине имеют синюю полосу, а газопроводные стояки – желтую.. Кроме этого, существует ряд иных особенностей работы с ПНД трубами
Кроме этого, существует ряд иных особенностей работы с ПНД трубами.
О том, как не допустить ошибки при использовании труб ПНД 32 можно узнать на нашем сайте. Здесь вы можете также получить полную информацию об иных свойствах изделий, их монтаже и областях применения: Trubtraid.ru
Размеры и диаметры стальных труб
Геометрические размеры труб определяются следующими характеристиками:
- — внешний диаметр;
- — толщина стенки;
- — соотношение внешнего и внутреннего диаметров;
- — длина.
Сортамент труб (доступные размеры, технические условия производства и применения стальных труб) нормируются государственными стандартами ГОСТами). ГОСТы разрабатываются с учетом технологии изготовления труб и используемых в производстве сталей.
На рынке СНГ принято указывать размеры труб в мм (миллиметрах), но можно также встретить размеры труб в дюймах. Последние чаще всего указываются для труб импортного производства. Длина трубного проката измеряется в метрах.
Диаметр стальных труб
Диаметр стальной трубы определяется по:
- — внешнему диаметру для электросварных и бесшовных труб;
- — диаметру условного прохода для ВГП-труб.
- — Диаметр условного прохода (Ду или Dу) — внутренний диаметр труб.
- — Условный проход — условная величина, представляющая собой значение фактического внутреннего диатрема, округленного до ближайшего из стандартного ряда, и служит точкой отсчета для подбора размеров остальных деталей и оборудования. Его значение стандартизированного согласно ГОСТ 28338-89. Измеряется в дюймах или мм.
- — Внутренний диаметр — фактическая величина параметра, получаемая непосредственным измерением, как правило, указывается в мм;
- — Наружный диаметр труб (Дн или Dн) — фактический диаметр трубы с учетом толщины стенки, указывается в мм;.
- — Диаметр резьбы (G).
Размеры труб указываются в миллимерах, но для трубы ВГП часто обозначают в дюймах («).

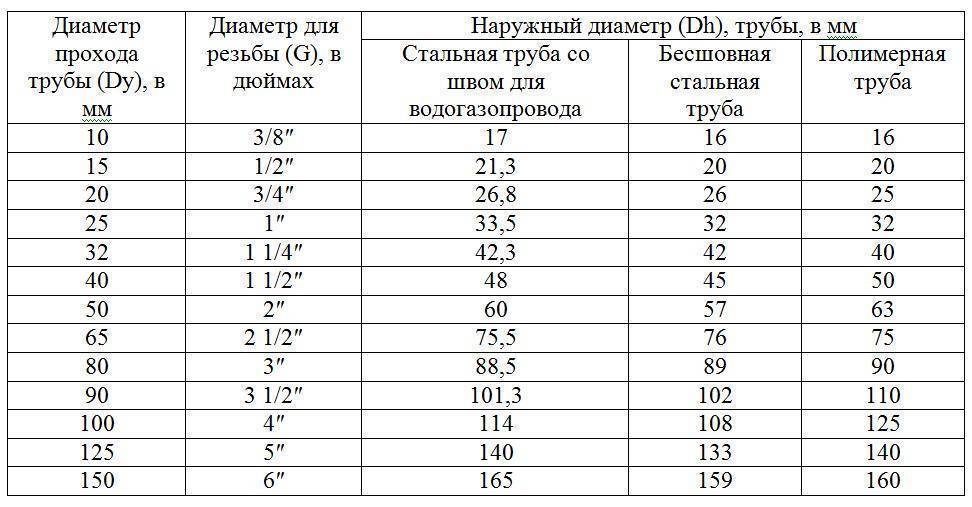

Таблица соответствия диаметров труб в мм и дюймах
| Условный проход трубы (Dy), мм | Диаметр резьбы (G), дюйм | Наружный диаметр трубы (Dн), мм | ||
| Труба стальная водогазопроводная | Труба стальная бесшовная | Полимерная | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,8 | 26 | 25 |
| 25 | 1″ | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75,5 | 76 | 75 |
| 80 | 3″ | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,3 | 102 | 110 |
| 100 | 4″ | 114 | 108 | 125 |
| 125 | 5″ | 140 | 133 | 140 |
| 150 | 6″ | 165 | 159 | 160 |
Размеры ВГП-труб по ГОСТ 3262-75
Основные размеры ВГП-трубы: 15 мм (1/2″ дюйма); 20 мм (3/4″); 25 мм (1″); 32 мм (1 1/4″ дюйм с четвертью); 40 мм (1 1/2″); 50 мм (2″). Существуют также следующие Ду: 10 мм, 65 мм, 80 мм, 90 мм, 100 мм и даже 125 мм — но они используются редко и, как правило, заменяются другими видами стальных труб (например, электросварной). Наиболее часто для стояков применяются трубы 3/4″, для внутренней разводки 1/2″.
Размеры электросварных труб по ГОСТ 10704-91
Прямошовные электросварные трубы бывают следующих наружных диаметров (в миллиметрах): 10; 12; 13; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 43; 45; 48; 51. При диаметре до 57 мм используется ВГП труба соответствующего размера. Наиболее популярны прямошовные трубы по ГОСТ 10704-91 размером от 57 мм и выше. Их основные диаметры: 57; 60; 63,5; 76; 89; 102; 108; 114; 127; 133; 140; 146; 159; 168; 178; 193; 219; 245; 273; 325; 377; 426; 530.
Размеры сварных труб для газо- и нефтепроводов по ГОСТ 20295-85
Начинаются с диаметра 159 мм и до 530 мм идут с такими же размерами, как и трубы по ГОСТ 10704-91. Основные более крупные диаметры (в миллиметрах): 630, 720, 820, 1020,1220, 1420.
Размер горячекатанных бесшовных труб по ГОСТ 8732-78
Часто используемые диаметры бесшовных горячедеформированных труб (мм): 32; 38; 42; 45; 51; 54; 57; 60; 63,5; 68; 70; 73; 76; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 180; 194; 203; 219; 245; 273; 325; 351; 426.
Заводы производители могут изготавливать любые размеры труб по требованию заказчика.
Внутренние диаметры труб
Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 200 и т.д.
При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.
Наружные диаметры труб и толщина стенки труб
| Наружный диаметр, Dн мм | Толщина стенки, мм | ||
| Трубы стальные водогазопроводные ГОСТ 3262-75 | |||
| 15 | 2,8 | ||
| 20 | 2,8 | ||
| 25 | 3,2 | ||
| 32 | 3,2 | ||
| 40 | 3,5 | ||
| 50 | 3,5 | ||
| Трубы стальные электросварные ГОСТ 10704-91, ГОСТ 10705-80 | |||
| 57 | 3,5 | ||
| 76 | 3,5 | ||
| 89 | 3,5 | 4,0 | |
| 102 | 3,5 | 4,0 | |
| 108 | 3,5 | 4,0 | |
| 114 | 4,0 | 4,5 | |
| 133 | 4,0 | 4,5 | |
| 159 | 4,5 | 5,0 | 6,0 |
| Условный проход | Наружный диаметр | Толщина стенки труб | ||
| легких | обыкновенных | усиленных | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 |
| 15 | 21,3 | 2,35 | — | — |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,35 | — | — |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 |
На сайте StalnyeTruby.BY вы можете купить металлические трубы в Минске оптом и в розницу.
Трубы из разных материалов и исчисление их размеров
Когда в ходе ремонта возникает необходимость заменить стальные трубы на полимерные, у домашнего мастера есть возможность просто использовать переходную арматуру, изготовленную с учётом особенностей исчисления размеров металлических водопроводных труб и их пластиковых аналогов.
Более сложной окажется ситуация с заменой на пластмассовую продукцию труб из меди или алюминия, которые выпускаются в соответствии с метрическими стандартами
В таком случае необходимо будет принимать во внимание и наружный, и внутренний диаметр водопроводных труб в мм.
К примеру, значение диаметра полудюймовой трубы составляет менее 21 мм, и диаметр наружной резьбы для этого изделия идентичен первому значению. Но маркируют изделие, с целью упрощения, сообразуясь с его внутренним диаметром и прибавляя отметку «труб.». В итоге обозначение такой трубы выглядит следующим образом: 1/2´´ труб.
Такая надпись гораздо проще и лаконичнее, чем долгое перечисление использовавшихся измерений, однако, как всякое профессиональное обозначение, требует понимания и наличия у мастера навыков расшифровки.
SDR полимерных труб
SDR – еще один важный показатель полимерных изделий. Это нелинейная характеристика, которая определяет отношение наружного диаметра патрубка к толщине пластиковых стенок. Естественно, что SDR труб для газа может быть гораздо большим, чем у проводников водоснабжения.
Отношение SDR
В зависимости от потребностей, этот показатель может иметь отношение от 41 до 6. Например, у трубы с диаметром 1000 мм и минимально допустимой толщиной стенки 25, будет отношение 40. У полиэтилена высокой плотности отношение выдерживается в пределах 15–20. По SDR специалисты рассчитывают максимальное давление, которое допустимо в системе водоснабжения при температуре 20 градусов (для холодной воды) и 40 градусов (для горячей).
Почему это соответствие параметров так важно? Высокий показатель SDR говорит о хорошей проходимости, но тонкости стенок. Тогда, как низкий SDR является признаком низкой проходимости, но высокой прочности и плотности отводов
Есть еще один способ, как рассчитать SDR. Для него используется формула:
SDR = 2S + 1
Здесь S – коэффициент серии. Является стандартным показателем, который определяется по таблице типовых размеров. Для расчета используется параметрический ряд R10.
Какие бывают диаметры
Наружный — все стальные трубы (кроме водогазопроводных) классифицируются именно по этому признаку (на малого Ø – 5-102 мм, среднего Ø – 102- 426 мм и большого – от 426 мм);
Параметры бесшовных материалов
| Холоднодеформированная труба | Горячедеформированная труба | ||
| Наружный диаметр (мм) | Толщина стенки (мм) | Наружный диаметр (мм) | Толщина стенки (мм) |
| 23 | 5 | 32 | 3 |
| 26 | 4 | 42 | 3.5 |
| 40 | 5 | 57 | 3.5 |
| 48 | 6 | 76 | 4 |
| 57 | 2.8 | 89 | 3.5 |
| 60 | 4.5 | 108 | 4 |
| 68 | 4 | 133 | 5 |
| 75 | 5 | 146 | 5 |
| 85 | 9 | 159 | 6 |
| 102 | 10 | 168 | 8 |
| 120 | 6 | 219 | 8 |
- фактический внутренний размер – одна из главных характеристик и соединительных элементов (фитингов), зависящая от толщины стенок;
- условный проход (или номинальный Ø) – номинальный размер водогазопроводных труб, определяется в миллиметрах и обозначается как Дн или Dn, отличается от фактического внутреннего.
Параметры водогазопроводной трубы
Наружный диаметр – величина постоянная, определенная в ГОСТ-е. Для увеличения прочности изделия увеличивается толщина стенки. Это приводит к тому, что фактические внутренние размеры окружности отличаются от условного прохода. Например, для трубы с наружным значением Ø273 и стенкой 9 мм фактический внутренний Ø255 мм, а условный проход – 250 мм, то есть, ближайшее значение стандартной шкалы.
Условный проход (он же — номинальный Ø) является условной величиной и используется при монтаже элементов трубопровода. Этот параметр связан с параметрами просвета. Часто случается, что трубы с одним и тем же условным проходом имеют стенки различной толщины, поэтому делятся на , обыкновенные и толстостенные.
При смене всей системы возникают ситуации, когда нужно использовать изделия с различными Ø или из другого материала. Чтобы правильно подобрать элементы, таблица диаметров становится незаменимым помощником. К тому же, исходя из данной величины, вычисляется объем транспортируемого вещества. Например, при монтаже отопительной системы частного дома необходимо , чтобы все помещения обогревались равномерно. Оптимальный размер Ø рассчитывается по формуле:
Диаметр = Sqrt((314*Q)/(V*DT)), где
- Q – тепловой поток в кВт;
- V – скорость теплоносителя (м/сек)4
- DT – разность температур на входе и выходе;
- Sqrt – квадратный корень
Применение металлопроката с большим диаметром
Для отопительной системы частного дома чаще всего используют материалы Ø15, 20 или 32 мм. Стальные трубы больших диаметров (от 50 до 100) применяют для сооружения .
Магистральная — Ø от 530 мм в основном используется при монтаже газо- и нефтепроводов, тепловых сетей, водоканалов и канализационных систем. Этот вид производится в соответствии с ГОСТ-ом 20295 (сварные прямошовные и спиральношовные) и делится на три типа:
- первый – прямошовные 114 – 530 мм, с применением контактной сварки;
- второй – спиральношовные с Ø159 – 820 мм, с применением электродуговой сварки;
- — третий тип – прямошовные с Ø530 – 1420 мм, с применением электродуговой сварки.
Прямошовные изделия соответствуют ГОСТ-у 10706 (технические требования – Ø, допустимые отклонения, качество продольных и поперечных швов, теоретическая масса). Малого диаметра (12 – 51) применяют в основном в производстве гидравлических и компрессионных систем, для подачи технологических жидкостей, в климатическом оборудовании, в производстве мебели, при сооружении электрических цепей.
Соединение материалов разного Ø
При переходе стальной трубы на другой диаметр используются переходные фитинги в виде арматуры. Их устройство самое простое – это расширяющийся элемент с двумя отверстиями разного размера. Соединение возможно осуществить как по центральной оси, так и по нижней линии. По центральной оси соединяются трубы, расположенные вертикально, по нижней линии – расположенные горизонтально.
В той или иной степени с устройством системы водоснабжения, заменой ее труб приходилось сталкиваться большинству людей. Непрофессионалу сориентироваться в необъятном количестве предложений на рынке достаточно сложно. Нанимаете ли вы мастера или предпочитаете работать с водопроводным оборудованием самостоятельно, но разобраться в том, каким может быть диаметр труб водоснабжения, каковы различия в характеристиках изделий из различных материалов весьма полезно. А профессионалу — тем более.
Изготовление ПНД труб любого диаметра.
Помимо распространённых размеров, трубы могут быть не только стандартными. Собственное производство нашей компании позволяет изготавливать ПНД трубы любого диаметра — как внешнего, так и внутреннего, с толстыми или тонкими стенками. Кроме того, трубы могут быть любых форм — круглые, квадратные и даже треугольные. Всё зависит от потребностей, сферы применения и точных характеристик, указанных в проекте.
Стоит учитывать, что при монтаже таких труб с использованием фитингов найти необходимые размеры креплений может быть проблематично. Поэтому трубы нестандартной формы часто соединяют с помощью сварки. Однако, в последнее время, стали доступны фитинги, в том числе, и для монтажа труб с нестандартным диаметром, что делает устройство электрических и стоковых коммуникаций ещё проще. А во многих случаях есть возможность заказать партию фитингов с индивидуальными параметрами.
Разновидности полипропиленовых труб
Трубы из полипропилена разделяются на типы в соответствии с составом сырья и давлением, при котором они используются.
Классификация полипропиленовых труб (ППТ) по составу сырья, а именно по степени модификации основного полимера с различными используемыми добавками:
- PPR (PPRС, ППР) – трубы этого типа делают из статического сополимера пенопропилена с кристаллической структурой молекул. Данные изделия отличаются устойчивостью к температурным колебаниям от -170 до +1400С, а также ударным нагрузкам, поэтому их часто используют для систем водопровода, отопления и канализации. Размер диаметра от 16 мм до 110 мм.
- PPH – в данных изделиях для придания повешенной ударной прочности с полипропиленом смешивают модифицирующие добавки: нуклеаторы, антипирены, антистатики. Данный тип с большим диаметром применяется для системы наружного водопровода, дренажа, вентиляции. А для устройства отопления эти изделия не подходят, поскольку отличаются низкой температурой плавления.
- PPB (блок-сополимер) – данный тип сырья обладает структурой из блоков микромолекул гомополимера, отличающихся по составу и строению, которые чередуются между собой в определенном порядке. В конечном итоге изделия приобретают повышенную степень ударной стойкости, поэтому их используют для системы теплый пол и холодного водоснабжения.
- PPs (полифенилсульфид) – этот высочайший класс полимера с особым строением молекул обладает повышенной устойчивостью к нагрузкам и перегреванию, очень износостойкий и прочный. Применяется PPs для устройства холодного и горячего водоснабжения, вентиляции, систем отопления. Диаметр этих полипропиленовых труб варьируется от 20 до 1200 мм.
При этом конфигурации, а также внешний и внутренний диаметр полипропиленовых труб строго регламентируются ГОСТ.
В маркировке труб из полипропилена встречаются обозначения N25, N 20, N10 и т.д. Данный показатель позволяет оценить устойчивость ППТ к давлению жидкости, которая находится в них.
Различают такие типы полипропиленовых труб по давлению, от которого зависит, какого диаметра выбирать изделие:
- РN10 (N10) – с рабочим давлением на стенку 1,0 МПа и толщиной полимера от 1,9 до 10 мм. Применяются для устройства систем теплых полов, холодного водоснабжения с нагревом до +45 оС. Диаметр труб этого типа: наружный – 20…110 мм, внутренний – 16…90 мм.
- PN16 – этот тип изделий используется редко, обладает давлением на стенку 1,6 МПа. Подходит для холодной и горячей воды с нагревом теплоносителя до +60 оС.
- N20 (РN20) – изделия с рабочим давлением на стенку 2,0 МПа и толщиной 16…18,4 мм. Наиболее востребованный полимер для подвода горячего и холодного водоснабжения с температурой нагрева до 80 оС. Исполнение: наружный диаметр – 16…110 мм, внутренний – 10,6…73,2 мм.
- N25 (РN25) – полипропилен с рабочим давлением на стенку 2,5 МПа и армированием алюминиевой фольгой. Прекрасно подходят для обустройства систем горячего водоснабжения, отопления с температурой жидкости до +95 оС. Многослойная структура этих изделий способствует высокой устойчивости к тепловым и ударным нагрузкам. Диаметр труб этого типа – 13,2…50 мм, наружный – 21,2…77,9 мм.
Существуют также ППТ, армированные стекловолокном. Такие магистрали не расслаиваются в процессе эксплуатации, а при сборке водопровода позволяют сэкономить время на зачистке срезов при сварке. Полипропиленовые трубы с армированием стекловолоконной сеткой устойчивы к деформации, обладают увеличенным сроком эксплуатации, обеспечивают быстрый и легкий монтаж.
Выбор труб с учетом условий эксплуатации
Для прокладки водопровода применяются трубы разных видов. При этом следует помнить, что перечисленные изделия из полимерных материалов практически всегда имеют эксплуатационные ограничения.
У деталей из меди или нержавеющей стали их почти нет. Изделия из оцинкованных или нержавеющих стальных сплавов, латуни, меди и бронзы можно использовать и для горячего, и для холодного водоснабжения, в т. ч. и в случаях, когда вода подается под высоким давлением.
Но у этих материалов есть свои недостатки, главным из которых является высокая стоимость. Поэтому такие изделия чаще всего применяются для прокладки коммуникаций на промышленных предприятиях, где вода требуется для технических целей.
В то же время в квартире целесообразно использовать полимерные трубы. Они стоят дешевле, для их монтажа можно применять специальные каналы, а иногда доступна даже прокладка под плинтусом. Так что такой трубопровод не испортит дизайна квартиры. Существуют даже гибкие разновидности, которые в быту называются подводками. Их можно устанавливать открытым способом, например, в санузле за бачком унитаза.
У разных видов полимеров могут быть свои ограничения по рабочему давлению, на которое они рассчитаны, и по тому максимальному давлению, которое смогут выдержать.
На выбор труб для водопровода влияют условия эксплуатации.
Но не все зависит от трубы. Многое определяется тем, где она установлена. Например, в многоквартирных домах потребители подключаются к централизованному водоснабжению. В такой системе давление варьируется в диапазоне 2,5-7,5 бар. Но иногда оно может увеличиваться и до 10 бар, а если сотрудники коммунальных служб осуществляют проверку системы, показатель поднимается до 12 бар.
Поэтому лучше с самого начала брать изделия с запасом по этому параметру.
Полимерные изделия можно устанавливать и в почве. Но тогда им понадобится сделать дополнительный защитный канал, который поможет выдержать холод, влажность, перепады температуры.
Выбор и расчет диаметра трубы для водопровода
В устройстве трубопровода важно правильно подобрать диаметры водопроводных труб. Потому что от этого будет зависеть объем подачи воды
Многие сталкиваются с тем, что при плохом напоре функционирование бытовой техники осложняется. Поэтому важно учитывать многие факторы, которые в совокупности влияют на общую работу системы.
Характеристики водопроводных труб
При монтаже водопроводных сетей важно знать основные характеристики трубных изделий. Большое значение имеют материалы изготовления и диаметры водопроводных труб
Материал изготовления
Чтобы определиться, из какого лучше материала выбрать трубы, нужно знать специфику их использования. Трубы для водопровода производят из полипропилена и металла (сталь, чугун, медь).
Наружные и внутренние диаметры пластиковых труб для водопровода имеют разницу, отличную от тех же параметров труб металлических
Это очень важно учитывать при расчетах
Данная разница является показателем толщины и прочности стенок труб. А это напрямую влияет на период эксплуатации.
Преимущества стальных труб – прочность и надежность. К их недостаткам относят подверженность коррозии, большой вес, образование налета на стенках.
Пластиковый аналог имеет больше преимуществ, благодаря которым его чаще выбирают:
- небольшой вес;
- не подвергается коррозии;
- прост и удобен монтаж;
- пластичен;
- относительно недорогой.
Однако и здесь есть недостаток. При перепаде температур подвергается линейному расширению. Металлопластиковый трубопровод решает эту проблему. К тому же, он прочный и надежный.
Поэтому очень важно знать все вышеперечисленные характеристики. Длина водопровода
Длина водопровода
Показатель средней скорости потока – 0,02 км/с. Учитывая этот показатель и длину водопроводных коммуникаций можно подобрать диаметр труб:
- при длине менее 10 м – 20 мм;
- при длине меньше 30 м – 25 мм;
- при длине большей 30 м – 32 мм.
Для стояка диаметр должен быть не менее 20-25 мм. Для водопроводной трубы – 10-15 мм.
Диаметр как основной параметр водопроводной системы
Главной характеристикой водопроводных труб является их размер, который и есть их диаметром.
Измеряют как наружный и внутренний показатель. Необходимо знать толщину стенок, так как с помощью этого параметра высчитывается внутренний размер.
Важно помнить, что от правильного выбора диаметра будет зависеть пропускная способность водоснабжения и качество подачи питьевой воды населению. Выбирая диаметры водопроводных труб при строительстве и ремонте коммуникационных систем в частном доме или высотном, обязательно учитывайте разницу между наружным и внутренним размером
Если его неправильно подобрать, могут выйти из строя сантехнические устройства
Выбирая диаметры водопроводных труб при строительстве и ремонте коммуникационных систем в частном доме или высотном, обязательно учитывайте разницу между наружным и внутренним размером. Если его неправильно подобрать, могут выйти из строя сантехнические устройства.
Таблицы диаметров
При монтаже трубопровода из разнородных материалов, следует учитывать некоторые особенности.
Например, на изделиях из стали и чугуна указывается наружный диаметр и толщина стенки водопроводной трубы в мм.
Если нужно соединить трубы из стали и пластика, применяются специальные фитинги. Они оснащены с одного края металлической резьбой.
Таблица диаметров стальных водопроводных труб
Таблица размеров для медных материалов
Особенностью маркировки изделий из меди, является указание наружного размера в дюймах. Поэтому необходимо знать, что 1» (дюйм) = 25,4 мм.
Таблица диаметров пластиковых труб для водопровода
На пластиковых трубах встречается обозначение наружного размера в дюймах и миллиметрах. Это зависит от производителя.
Как рассчитать диаметр трубы водопровода
Подберите диаметр по готовым таблицам, в них указаны усредненные данные.
При этом важно учитывать, если водопровод длинный, на нем встречается много поворотов и стыков. В этом случае выбирайте больший диаметр
Также можно воспользоваться специальными формулами, которые помогут как можно точнее рассчитать диаметр трубы водопровода.
В случае, если самостоятельно не получается рассчитать, можно обратиться к специалистам в этой области. Они помогут сделать это правильно.
Точный выбор диаметра – процедура, которая требует внимания и серьезного подхода.
Какие есть диаметры труб для водопровода?
Промышленность выпускает огромное количество вариантов. Полный перечень и сводная таблица есть в ГОСТах. Но самые востребованные версии можно привести на примере стальных труб
Важно знать: диаметр металлической трубы немного отличается от пластиковой, самые ходовые варианты: 13.5, 17, 21.3, 26.8, 33.5, 42.3 миллиметра. Размеры пластиковых изделий приведены ниже
Виды труб
Ведущие технологи работают над созданием уникальных материалов. Отлично зарекомендовали себя пластиковые трубы. Основные виды:
- Полипропиленовые трубы.
- Полиэтиленовые трубы.
- Металлопластиковые трубы.
Подробнее о видах труб можно прочитать в нашей статье – Как виды труб бывают (
Особенности пластиковых труб чёрного цвета для транспортировки воды
Производители предлагают большой ассортимент пластиковых труб для обустройства водопроводной и канализационной системы с различными техническими характеристиками. Чтобы пользователю было легче определиться с выбором, их маркируют не только буквенно-цифровым кодом, но и цветом. Белые, серые, бежевые и черные трубные изделия отличаются эксплуатационными характеристиками и стоимостью. Основное свойство черной пластиковой трубы для воды — это наличие повышенных защитных функций от УФ-лучей, но при этом черные трубы могут иметь дополнительные свойства, отличающиеся для изделий из ПВХ, ПНД или ПП. Поэтому, выбирать трубы для водопровода на основании только цветовой маркировки, неправильно.
ПНД трубы чёрного цвета
Выводы
Подбор материала для водопроводных труб и диаметра водовода должен осуществляться в зависимости от магистралей и объема воды, которая будет транспортироваться по ним. Необходимо подобрать также толщину стенок и метод соединения.
- Универсальный справочник строителя / В.С. Алексеев. — М.: Рипол Классик, 2006.
- Терминология по строительной теплофизике, отоплению, вентиляции, кондиционированию воздуха / Б.А. Крупнов. — Москва
- Инженерные сети, инженерная подготовка и оборудование территорий, зданий и стройплощадок / Л.В. Погодина. — М.: Дашков и Ко, 2010.
- Статья на Википедии про водопровод
