Устройство водосточной воронки для плоской крыши

Требования к изделиям для системы водостока

Монтаж системы указан в ГОСТ 25336-82. Основные моменты связаны с пропускной способностью воронок, а также к их количеству на горизонтальной кровле. Площадь кровли для одной водосточной воронки прописана в СНИП 2.04.01-85, в разделе «Внутренние водостоки». Так вот там говориться, что на кровле и в одной ендове должно быть не меньше двух воронок. Наибольшее расстояние между ними должно составлять 48 м не больше. Получается, на 230 м2 требуется 1 воронка. При этом ее диаметр должен быть 10 см, не меньше.

Учитывая эти показатели, нужно закупить одну или несколько воронок для дома, после чего выполнить их монтаж. Площадь кровли на одну водосточную воронку равен 230 м2, поэтому потратить много средств не придется

К тому же стоит обратить внимание и на то, что воронка может забиваться мусором. Это и листва, и пыль, и целлофан

Дабы они не проникли в систему и не засорили ее, устанавливается специальная решетка на водосточную воронку на кровле. Она выполняет защитную функцию, при этом никак не сказываясь на пропускной способности. Однако, чтобы скопившиеся на решетке листья не мешали воде попадать в воронку, придется время от времени посматривать за водостоком.

Монтаж воронки на кровле

Прежде чем установить воронку приемную водосточную и другие элементы системы, следует учитывать такие нюансы:

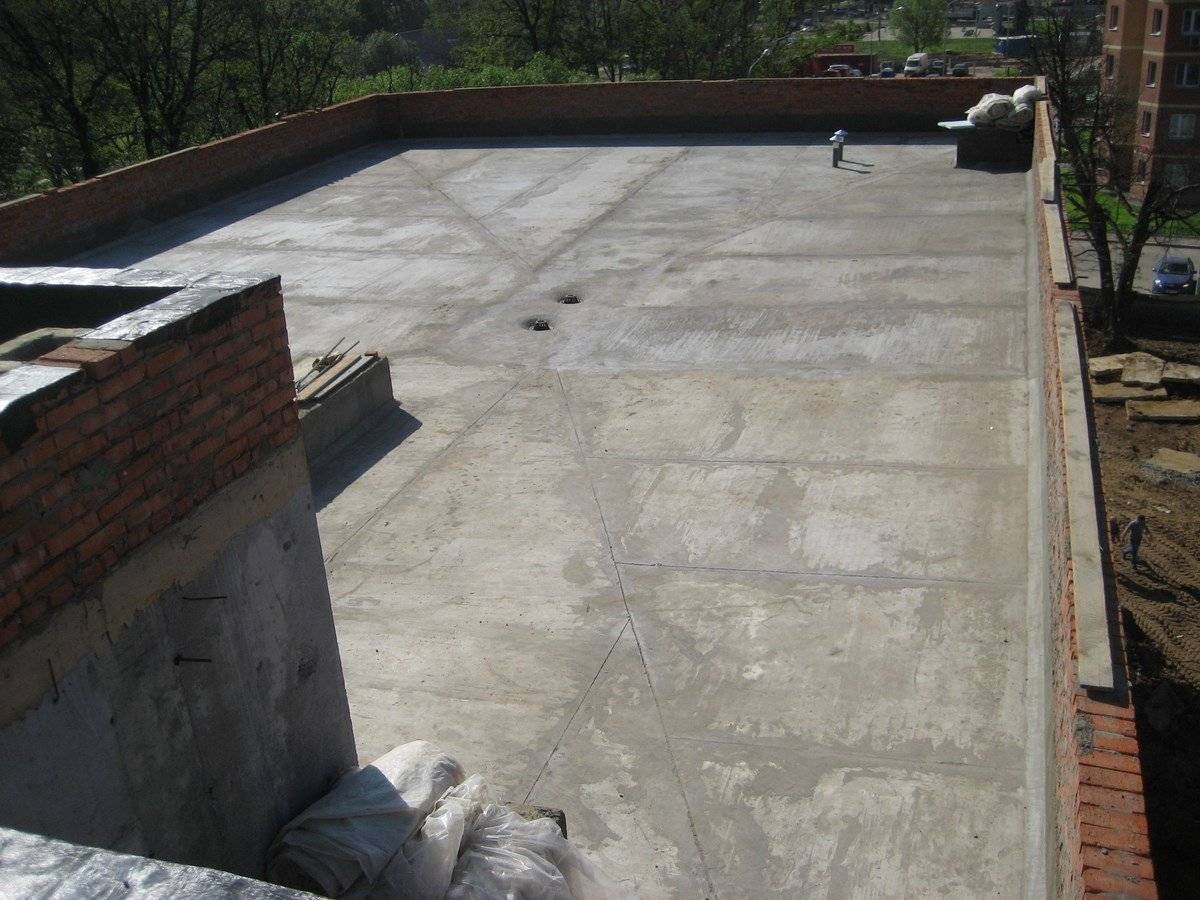

Кровлю следует условно разбить на секции правильной формы, чтобы определиться с количеством воронок на м2. Мы выяснили, что на 230 м2 нужна ровно 1 воронка, при этом сечение труб равно 10 см.

Второй момент касается расположения водоприемников. Нужно установить их в таком месте, где они будут эффективнее справляться со своей работой. Если крыша уже построена, то путем наблюдения выясняется, где застаивается вода. Туда и сделан уклон кровли. Это идеальное место для монтажа.

В независимости от того, какую площадь имеет кровля, нужно установить как минимум две воронки.

Если кровля имеет два слоя гидроизоляционного слоя, то приемник устанавливается между этими слоями

Если гидроизоляция однослойная, то важно использовать еще один лоскут из такого же материала, размер которого не меньше 1 м2.

Соединять фланец можно разогретым битумом или посредством метода наплавления.

Чтобы дополнительно зафиксировать изделие на своем место, можно использовать шурупы и специальные механические соединения.

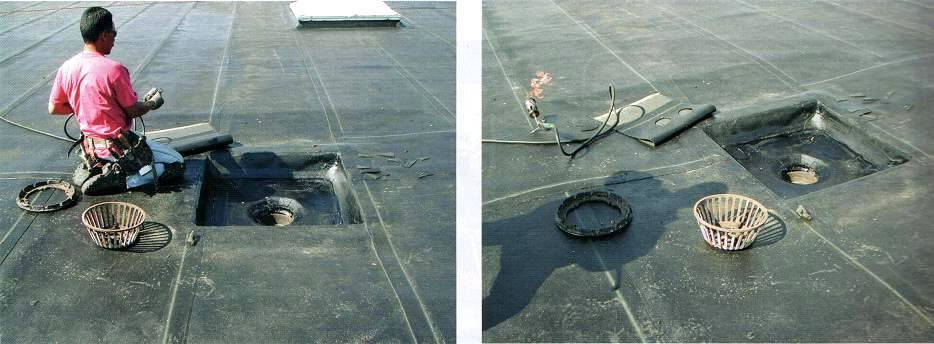

1. Для начала вокруг технологического отверстия следует вырезать нишу. Большинство домов уже имеют ее.
2. Дальше нужно взять воронку и посадить ее прямо на бетон. Если фальца на ней нет, то используется клей.
3. Следом нужно нанести бутимый праймер.
4. После чего по вырезанной нише, а потом и по всему периметру нужно настелить мягкую кровлю.
5. Конструкция продолжает крепиться. В комплекте идет фиксирующее кольцо, которое нужно установить на свое место и прикрутить. Вырезается отверстие в центре.
6. Осталось только установить колпак или фильтрующую решетку для воронки.

Подробнее о монтаже можно увидеть из этого видео:

Что касается установки воронки для вакуумного водостока, то процесс монтажа можно увидеть здесь:

Устройство и виды

Составные части воронки – широкий бортик, колпак и стакан.

Сами системы делятся на две большие группы:

Традиционные. В доме много труб, воронок тоже много. Системы монтируют на свесах либо специальных выступах, расположенных на понижениях крыши с уклоном 3 градуса. При использовании такой системы воронки ставят через каждые 25 метров. Все они подсоединяются к одному стояку.

Гравитационно-вакуумные. Принцип работы – эжектирующий эффект, в данном случае – способность одной среды увлекать за собой другую. При образовании в стояке вакуума вода под давлением воздушных масс затягивается в стояк с большой скоростью.

Некоторые требования к качеству

Итак, самая простая конструкция данного материал имеет широкий борт, который выполняет роль приемника воды, стакан и колпак. При этом ко всем этим отдельным деталям есть свои требования:

• Соединение всей конструкции с крышей должно быть полностью герметично и надежно. В противном случае вода будет затекать по крыше внутрь, тем самым разрушая кровлю и внутреннюю отделку. Чтобы такого не происходило, специалисты рекомендуют дополнительно наклеивать слой гидроизоляционного материала на бортик воронки внутреннего стока;
• Оптимальным вариантом является возможность съема крышки. Надо сказать, что сегодня практически все данные элементы являются съемными, однако можно встретить и старые конструкции. Съем крышки позволяет без труда очищать внутренне пространство от различных загрязнений, будь то листья или песок. К стакану такого требования нет – он может быть единым целым с корпусом.
• Защитный колпак должен очень плотно «садиться» на свое место и быть надежно закрепленным на нем;
• Чтобы избежать скоротечного загрязнения внутренней полости, конструкцией должен быть предусмотрен фильтр, или так называемый предохранительный зонт.

Пластиковые воронки

Есть и некоторые требования по соответствию типа кровли и самих воронок. Например, для плоских крыш рекомендовано использовать материалы с горизонтально расположенным бортиком. При этом такие материалы могут иметь классификацию на основе материала, из которого изготовлен фланец:

• Битумный;
• Прорезиненный;
• Виниловый;
• Из ПВХ;
• Алюминиевый.

Надо отметить, что последние два материала считаются универсальными и подходят для всех типов кровли.

Особенности выбора и монтажа

Материалы для изготовления воронок – пластик и металл. При выборе исходят обычно из того, каким материалом покрыта крыша:

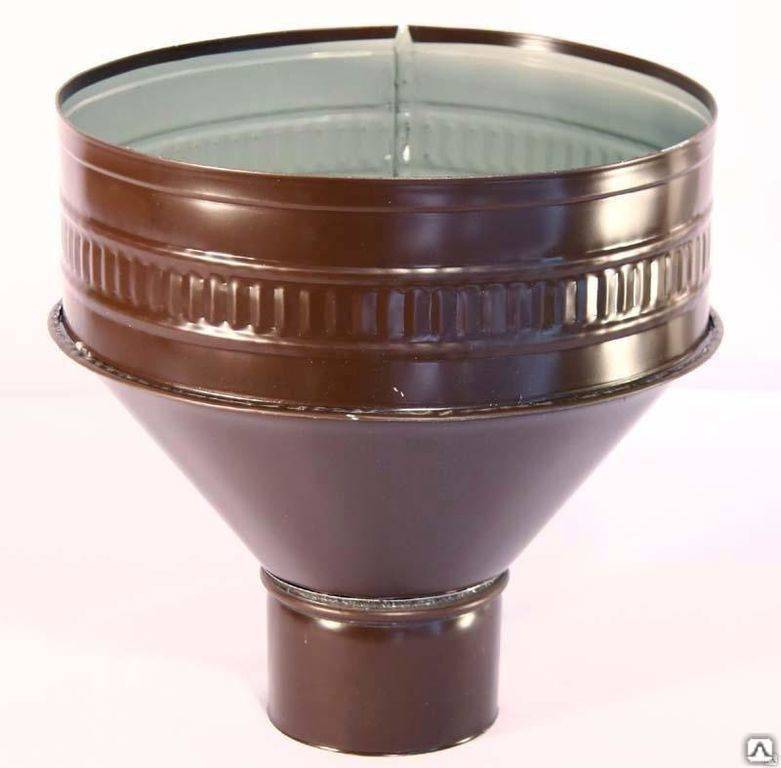

• Если это фальцевая или металлопрофильная кровля, то и воронки выбирают из металла;
• Для и полимерных покрытий предпочтительны воронки из полимерных соединений.

Требования к монтажу:

• Соединение воронки с кровлей должно быть идеально герметичным. В месте стыков рекомендуется укладывать дополнительные куски гидроизоляции. Причем изоляцию следует клеить прямо на борт воронки;
• При наличии на кровле двух гидроизолирующих слоев края воронки помещают между ними;
• Воронка должна быть оборудована съемной крышкой и защищена зонтом от попадания грязи;
• Колпак следует хорошо закрепить;
• Во избежание замерзания воды в стояке необходим обогрев воронок водостоков на плоской кровле;

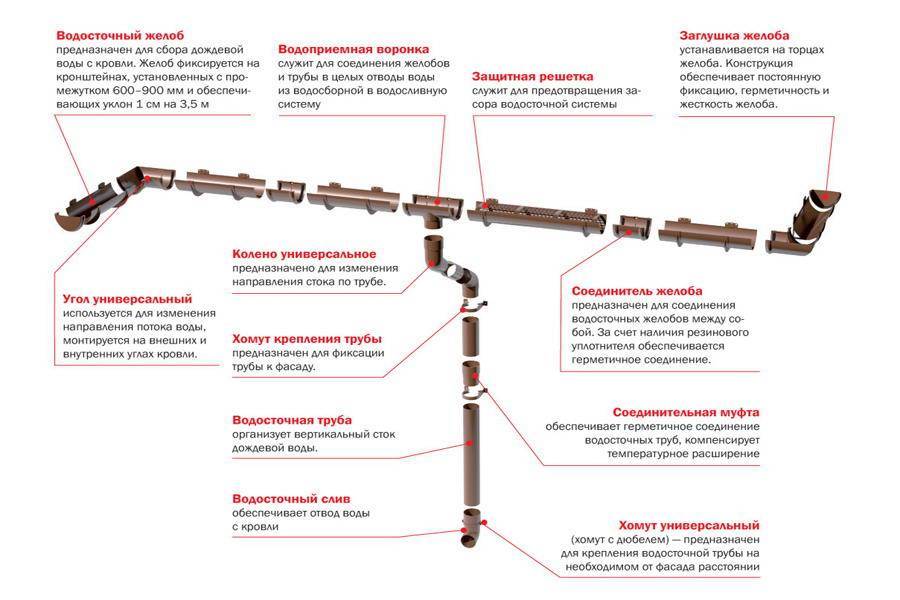

Типы водосточных систем

Для кровель, у которых отсутствует уклон, целесообразна установка водосточных систем двух видов: традиционного или гравитационно-вакуумного.

Традиционные водосточные системы характеризуются наличием огромного количества труб и воронок, в то время как гравитационно-вакуумные конструкции при такой же пропускной способности требуют обустройства гораздо меньшего количества этих элементов.

Особенности традиционной водосточной системы

Установка системы этого вида осуществляется на специальных выступах либо на кровельных свесах, располагающихся достаточно низко

Очень важно, чтобы для организации качественного отвода воды элементы водостока были установлены в специально сформированных углублениях

Если же обустройство водостока осуществляется ниже уровня кровельных свесов, то для его монтажа целесообразно использовать трубы и желоба, имеющие прямоугольную геометрическую форму, крепление которых выполняют посредством вертикально расположенных кронштейнов.

Также необходимо, чтобы все элементы слива максимально плотно прилегали к каналам посредством отверстий, формирующихся в выступе.

При этом каждая кровельная воронка устанавливается в наиболее низких местах с уклоном около 3%. Количество элементов выбирается исходя из расчетов: одна воронка водосточная на 25 м длины поверхности крыши.

Не менее существенно, чтобы каждая кровельная воронка подсоединялась к общей сливной трубе, находящейся под определенным уклоном.

Не стоит пренебрегать и монтажом дополнительных, аварийных воронок. Следует заметить, что в этом случае нелишним будет совместно с внутренним водостоком организовать наружное отведение атмосферных осадков.

Гравитационно-вакуумная водосточная система

Данный вид водостоков был изобретен около 30 лет тому назад в Скандинавии, и с тех пор он широко используется во многих странах по всему миру. Особой популярностью при устройстве плоской кровли он пользуется на территории Европы.

Работа данной системы базируется на эжектирующей способности – увлечении каких-либо сред за собой (в данном случае воздуха и жидких сред в системе трубопроводов).

Следует отметить, что сначала газообразные массы, попадая в стояк водосточной системы движутся вверх, и только после попадания воды в трубы и последующем ее движении, под воздействием силы земного притяжения, наблюдается ход воздушного слоя в обратном направлении.

Благодаря образованию вакуума, жидкость на огромной скорости перемещается по трубам по направлению к коллектору. Основной особенностью гравитационно-вакуумной конструкции является то, что она не требует формирования уклона, так как в этом случае движение воды осуществляется под давлением мощных воздушных потоков.

Важными достоинствами этого типа водостока является высокая скорость перемещения водных потоков, возможность использования труб с небольшим сечением, высокие самоочищающиеся способности, низкий вес конструкции, необходимость установки небольшого количества кровельных воронок.

Для сравнения вам будет полезно знать, что кровельные воронки вакуумной конструкций с горизонтальным выпуском 75 мм пропускают за 1 с более 15 л жидкости, в то время как классический водосток для достижения той же пропускной способности должен быть оснащен элементами с выпускной способностью не менее 200 мм.

Обустройство системы водостоков для плоской кровли

Следует заметить, что элементы водосточной системы изготавливаются из самых разнообразных материалов. Выбор этих изделий осуществляется исходя из материала изготовления кровельного покрытия, архитектурных особенностей крыши, ее цвета и финансовых возможностей владельца.

Из всего вышесказанного можно сделать вывод, что если в качестве кровельного материала был выбран вариант устройства кровли из профнастила или металлочерепицы, то, следовательно, и все элементы водостока, включая кровельные воронки также должны быть металлическими.

А вот для крыш, изготовленных из мягких кровельных материалов, таких как битумная, гибкая черепица или ондулин, вне всяких сомнений, больше подойдут водостоки, изготовленные из полимерных материалов.

Самая простая кровельная воронка представляет собой конструкцию, имеющую достаточно широкие борта, позволяющие максимально эффективно организовать сбор воды, а также стакан и колпак.

В связи с тем, что кровельные воронки представляют собой элементы, имеющие огромное функциональное значение, они должны изготавливаться в соответствии со всеми строительными нормами.

Разновидности и технические данные ливневых воронок

Абсолютно на всех крышах устанавливается ливневая система сбора и отвода воды. Выбор сливной системы зависит от угла наклона и конфигурации кровли.

Виды систем кровельного водостока

Не смотря на разнообразие крыш, профессионалы делят их на 2 направления – скатные и плоские. Для каждого направления используются свои виды сливных систем, соответственно и водоприемные воронки у них разные.

Скатные – если кровля имеет уклон более 10º, то она относится к скатному направлению. Принцип действия у скатных систем водоотведения одинаков – по периметру кровли монтируется желоб, который собирает воду, а через воронки и водосточные трубы эта вода выводится в определенные точки;

По правилам на скатных системах водоотведения одна водоприемная воронка монтируется не более чем на 10 м непрерывного желоба

Система водоотведения плоской кровли на порядок сложнее, чем у скатной «сестры», поэтому здесь используется несколько схем разводки слива и под каждую схему рекомендуются разные воронки для плоской кровли.

На любой плоской кровле обустраивается разуклонка для сбора воды в воронки

Классификация водоприемников

На плоских кровлях все сливные системы регламентируются по ГОСТ 25336-82, информации там много, но нас, на любительском уровне интересуют 2 главные характеристики:

1. Пропускная способность водоприемных воронок;
2. Количество на м2

Вопрос с количеством водоприемных воронок на 1 м² решается просто. Норматив указывает, что при толщине сливной трубы 100 мм, на каждые 200 м² устанавливается одна сливная воронка. Монтируется она либо в центре, либо ближе к одному из бортов водосборного сектора.

Что касается пропускной способности, то на плоских крышах водосточные системы делятся на 2 вида:

1. Традиционные или обычные водостоки имеют диаметр сливного отверстия не менее 100 мм. Вода в них идет самотеком, при этом труба никогда не заполняется полностью. Система используется на небольших по площади крышах с простыми воронками;

При относительно небольшом сечении труб сифонно-вакуумная система водостока, по сравнению с обычной имеет КПД в 2 раза выше

1. В сифонно-вакуумных системах водосточные трубы заполняются полностью и при небольшом сечении труб, пропускная способность получается на порядок выше. За счет строения воронки и конфигурации трубной разводки создается вакуум и воду засасывает сильнее. Принцип действия такой же, как и при сливе топлива из бака машины.

В сифонно-вакуумной системе главным элементом выступает двухуровневая воронка, именно она обеспечивает заполнение трубы водой и всасывающий эффект

Иллюстрации	Виды водоприемников
	Колпаковые воронки легко узнать по наличию возвышающейся над сливом сетки, она призвана защищать слив от попадания мусора.
	Верхний колпак такого слива монтируется заподлицо с кровельным покрытием. Разрабатывались эти воронки для эксплуатируемых крыш, поэтому конструкции отличаются высокой прочностью. При грамотном монтаже некоторые модели способны выдержать нагрузку до 250 кг.
	В таких моделях предусмотрен внутренний обогрев проблемных узлов. В результате конструкция не забивается наледью в межсезонье, а главное, при резких морозах ее не разрывает.
	Многоуровневые модели На самом деле есть только одно и двухуровневые сливы. Первый монтируется в традиционные системы, а второй в вакуумные. Кроме того, двухуровневые воронки предназначены для установки на нестабильную основу, к примеру, на открытую террасу деревянного дома.
	Эти модели появились сравнительно недавно, в них выпускной патрубок может изменять угол наклона до 90º, что удобно при обустройстве частного дома, где не всегда, получается, четко следовать проекту. Плюс шарниры универсальны, они могут использоваться как для вертикальных и горизонтальных систем, так и для наклонных трубопроводов.

Материалы изготовления воронок

Помимо стальных, пластиковых и комбинированных воронок, в бюджетном секторе широко используются чугунные модели, они конечно тяжелые, но зато прочные, долговечные и недорогие

Комбинированные
– здесь мы имеем дело с удачным симбиозом нержавеющей стали и современных полимеров. В таких моделях нагруженные узлы делают из стали, а полимер используется для защиты конструкции от агрессивного воздействия стоков.

Водосточная система плоской крыши

Водосточная система плоской крыши — совокупность элементов, осуществляющих сбор, перенос и выброс воды, оказавшейся на поверхности кровли в результате выпадения осадков или таяния снега. оборудуют следующих видов:

1. Неорганизованный. Он заключается в том, что вода просто соскальзывает с крутых скатов. Этот способ самостоятельного водостока используют в частных домах со скатными крышами, однако не годится для сооружений с плоской крышей.
2. Внешний. Состоит из закрепляемых на ветровой доке или стропилах водосточного желоба и водосточных труб. Самотеком за счет уклона крыши вода удаляется со скатов и сливается в водосточную канаву или ливневку. Внешний водосток используют для отведения воды с плоской кровли малой площади, в частности, для хозяйственных сооружений.
3. Внутренний. Характерная черта внутреннего водостока то, что его прокладывают внутри кровельного пирога. Он разработан с учетом специфики плоской кровли.

Внутренний водосток плоской кровли

Размещают не снаружи, а под слоями гидроизоляции, утеплителя. Он состоит из:

• Водосточных воронок, устанавливаемых на поверхности крыши, в низких местах, сооруженных при разуклонке. Функция воронок – сбор и фильтрация талой и дождевой воды, попадающей на кровлю.
• Горизонтальных водосточных труб, которые устанавливают под слоем гидроизоляции и утеплителя под уклоном, если обустраивается самотечный водосток или без уклона, если вакуумный.
• Вертикальных водосточных труб, которые собирают потоки воды, идущие из горизонтальных труб, и сливают в ливневую канализацию.

По способу передвижения воды в водосточная система бывает самотечного и вакуумного вида. Принцип работы вакуумного водостока состоит в том, что осадки полностью заполняют трубы, создавая водяной столб, при движении которого вниз, воздух поднимается сначала вверх, создавая вакуумную среду, а затем увлекает за собой воду из водосточной воронки, как бы засасывая ее. В зонах с обильными ливнями опытные кровельщики рекомендуют установку вакуумной системы, которая справляется быстро справляется с большим объемом воды, да еще и самоочищается за счет ее быстрого продвижения по трубам.

Водосточная воронка на плоской кровли отвечает сбор и прием воды, скапливающейся на поверхности. Она состоит из:

• Нижней части, которую монтируют в основание плоской кровли.
• Уплотнителя, герметично соединяющего верхнюю и нижнюю часть водосточной воронки.
• Верхней части, проходящей в толще утеплителя и гидроизоляции.
• Защитной решетки, которая находится над поверхностью крыши и защищает водосточную воронку от проникновения крупного мусора и образования засоров.

Герметичность соединений между элементами водосточной воронки – обязательное условие эффективной работы водосточной системы. При обследовании плоской крыши после обнаружения протечки в 70% случаев проблема заключалась в проникновении воды между стыками деталей воронки.

Расчет водосточных воронок на плоской кровле

На крыше дома должно быть установлено не меньше 2 воронок, чтобы обеспечить необходимую защиту на случай непредвиденных ситуаций вроде сильной непогоды или засоров в трубах. По одной воронке должно приходиться на каждые 150 или 200 квадратных метров крыши. Воронки устанавливается на расстоянии 25 метров друг от друга, если длина самого дома превышает 25 метров. Минимальное расстояние от воронки до воронки – 50 сантиметров. Нельзя устанавливать воронку ближе чем 1 метр до края крыши.

Если здание разделено на секции, каждую из них необходимо оснастить собственной воронкой ливневой канализации на кровле.

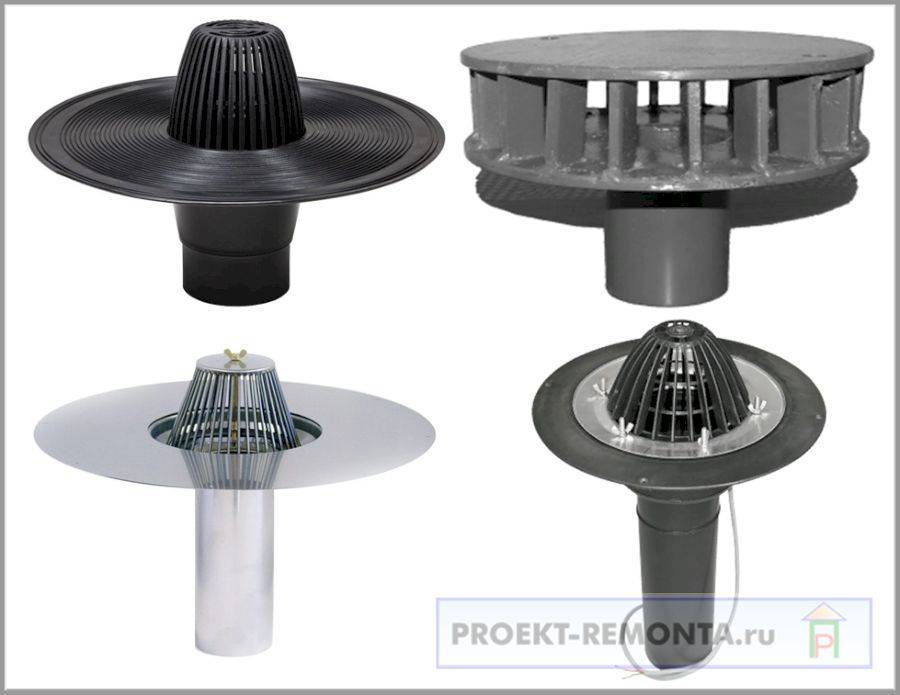

Разновидности воронок для плоской крыши

Существует несколько параметров, по которым различают ливнеприемники для плоской кровли. Сегодня компании выпускают разнообразные модели, что позволяет без проблем выбрать изделие для себя. Итак, типы следующие:

• Колпаковая воронка водосточная. Она имеет выпуклую защитную сетку, которая напоминает колпак. От чего изделие и получило такое название. Приемник без проблем выдерживает большие объемы водных потоков. А сама решетка фильтрует осадки от лишних включений. Образец воронки виден на фото ниже.
• Плоская воронка, устанавливаемая заподлицо с покрытием кровли. Ее практически не видно на поверхности. Такой вид хорошо подходит на эксплуатируемых кровель, которые облицованные тротуарной плиткой или асфальтобетоном.
• Воронка с подогревом. Идеальный вариант для холодных регионов, где большие снегопады. Внутри воронки находится электрический кабель, который зимой включается и нагревает систему. Благодаря этому не будет образовываться наледь, система не забьется. Колпак на водосточную воронку тоже устанавливается.
• Одноступенчатая или двухступенчатая воронка. Первый вид применяется для крыш с покрытием из рулонного полимера или битумного покрытия. Двухступенчатый вид подходит для кровель, подвергающихся подвижкам. Сюда входят деревянные и невентилируемые кровли.
• Воронка с фальцем или без оного. Фальцем называется обжимной элемент. Такой универсальный крепеж можно использовать для любого вида основания. Если говорить о водоприемниках без фальца, то они имеют фартук из рубероида или пленки. Их выбор зависит от типа кровельного материала.

Важно! Воронки для осадков имеют разные сечения. Как бы то ни было, диаметр у воронки и сливной трубы должен совпадать

Обычно используется сечение в 10 см. Этого будет достаточно, чтобы перенаправить всю воду с крыши в ливневую систему.

Простейшая классификация

Самым простым признаком, по которому могут быть разделены на виды все водоприемные воронки, можно назвать материал изготовления:

• Пластиковая;

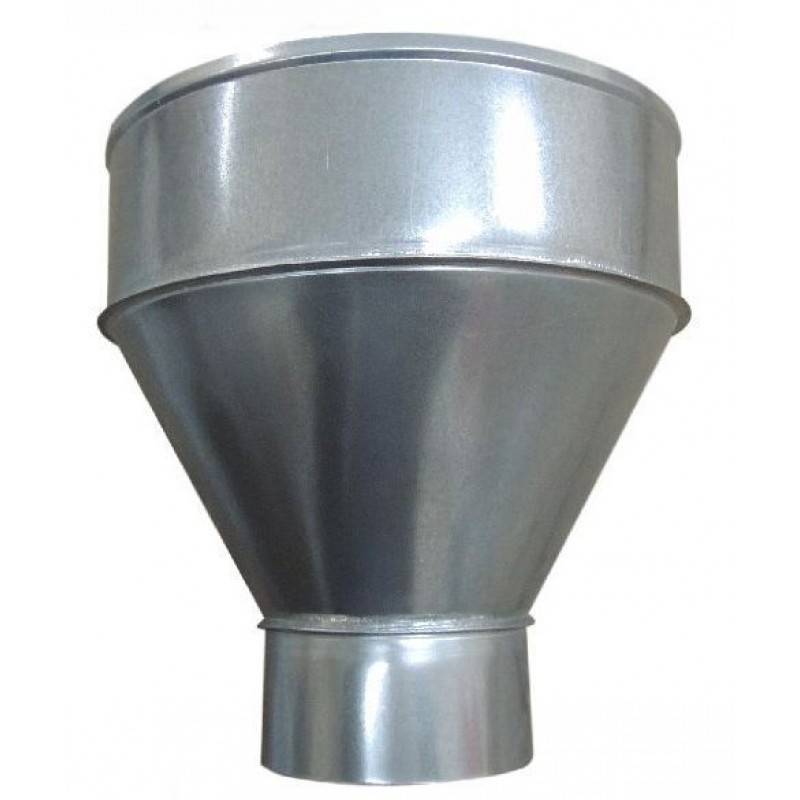

• Металлическая (оцинкованная жесть, алюминиевая, медная и даже чугунная);
• Комбинированная.

Есть и еще один признак, по которому эти элементы могут быть поделены на виды. Речь идет о направленности потока:

• Горизонтальные;
• Вертикальные.

Надо сразу сказать, что таких признаков деления на виды может быть очень много, а выше приведенные – это лишь самые основные, на которые простому потребителю следует обращать свое внимание в первую очередь

Чугунная воронка

Что касается выбора материала, то здесь ориентироваться нужно на то, из какого материала сделана кровля. Кроме того, лучше когда и воронки, и все остальные элементы водостока будут выполнены из одного и того же материала. Например, если крыша медная, то и весь водосток, и водоприемные воронки следует приобретать из меди.

Итак, кроме всего прочего существует еще один признак, по которому все воронки могут быть разделены на две большие категории – тип водосточной системы. По этому признаку данные элементы разделяются на:

• Воронки для внутреннего водостока;
• Для внешнего.

Выше приведенная классификация характерна и для тех, и для других. Надо отметить и то, что все воронки делятся так же на колпаковые, которые используются только для наклонных скатов, и плоские, которые применяются на горизонтальных крышах.

Монтаж

Водосточные воронки для плоских кровель довольно легко монтируются. Перед монтажом следует провести расчет, пример которого представлен немного ниже. Надо лишь сказать, что во многом все зависит от того, какую площадь имеет оборудуемая кровля.

Примерный расчет

Итак, расчет следует проводить исходя из того, что элемент с диаметром в 10 см способен обеспечить пропускную способность около 12 литров воды в секунду, 8 см – около 5 литров, а 15 см – порядка 35 литров.

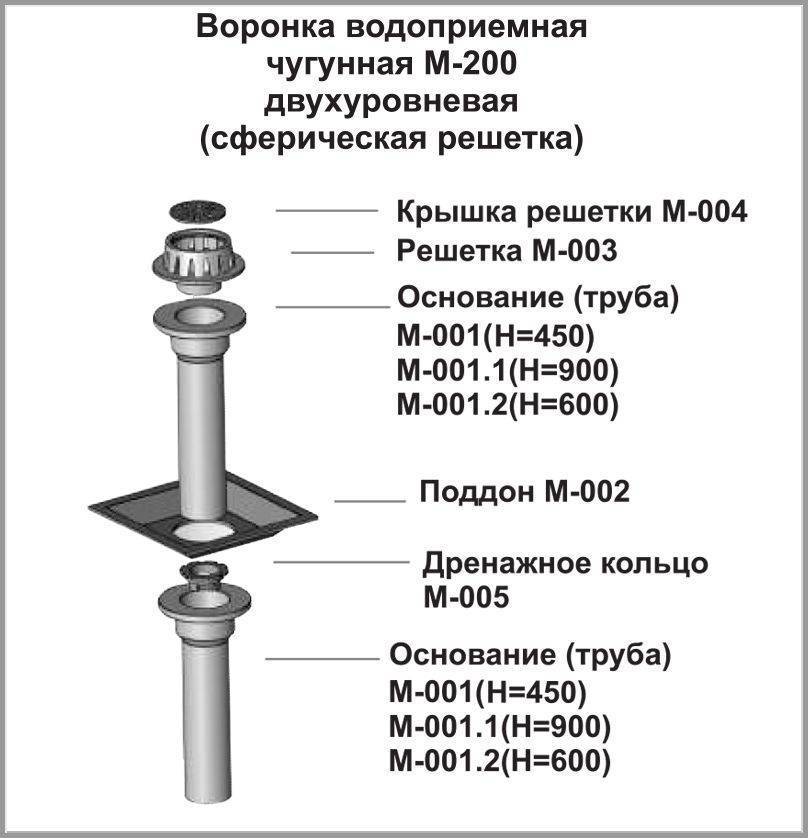

Типоразмеры чугунной водоприемной воронки

Беря в расчет среднее количество осадков и необходимый запас, можно сделать вывод, что на каждые 200 квадратных метров необходима одна воронка для внутреннего водостока.

Если площадь крыши больше, то можно установить и две воронки диаметром по 10 см. В том случае, когда устанавливается элемент с диаметром в 15 см, площадь, с которой он способен собрать влагу, будет равна примерно 700 метрам квадратным.

Данный расчет не зависит от того, чугунная воронка или пластиковая, эти цифры характерны для всех материалов.

Однако есть разница между типами водосточных систем. Например, бывают самотечные и принудительного действия. Принцип работы последних заключается в том, что изнутри дует воздух. Как только в трубы попадает вода, создается вакуум, и эта вода под действием давления всасывается системой водоотвода. В таком случае расчеты будут выглядеть несколько иначе.

Дальнейший монтаж

Итак, после проведения всех подсчетов следует поверхность кровли разбить на правильные фигуры. На одну воронку должна приходиться одна фигура рассчитанной площади. Дальше необходимо найти центр этих фигур – это и будет место установки.

Некоторые правила монтажа

Для систем внутреннего водостока существуют некоторые правила, по которым должна устанавливаться каждая водосточная воронка для плоской кровли. Итак, вот эти правила:

• • Все подобные элементы должны быть равномерно распределены по всей плоскости ската, вне зависимости от его площади. Для этого кровлю условно и разделяют на правильные фигуры;
  • Данные элементы устанавливаются так, чтобы минимальное расстояние от них до стен составляло 1 метр;
  • На одну крышу, или один скат, вне зависимости от площади, рекомендовано монтировать минимум два приемных элемента;

Монтаж воронки

• Между двумя соседними приемниками, которые осуществляют слив в один рукав водоотвода, должно быть расстояние, которое не превышает 20 метров;
• Места монтажа приемников должны быть ниже, чем остальная поверхность;
• Чугунная или пластиковая воронка соединяется с соответствующей трубой только под прямым углом;
• В том случае, когда гидроизоляция кровли представлена двумя слоями, приемник монтируется между ними. Если же гидроизоляция выполнена в один слой, то для монтажа используют кусок такого же материала;
• Для соединения фланца элементов внутреннего водостока используют разогретую смолу. Если речь идет о покрытии из ПВХ, то применяют метод наплавления.

Вот, пожалуй, самые основные правила устройства водостока и монтажа приемников. Конечно, в ходе установки возникает еще много технических вопросов, но и они не проблема, если выполнить все вышеописанные организационные моменты.
