Водосливные системы для кровли

Разновидности водосточных систем

Существует несколько параметров классификации: по методам организации стока воды и по материалу изготовления.

По способу организации

Тут системы будут такими:

1. Неорганизованными. В этом случае вода стекает с кровли прямо на землю за счет уклона крыши. Недостатком такой организации является то, что жидкость попадает на стены и фундамент, ускоряя их разрушение. Для жилых зданий ее использовать не рекомендуется. Она больше подходит для технических и хозяйственных сооружений с односкатным типом крыши.
2. Организованными внутренними. Они обустраиваются на многоэтажных домах. Такая система считается предпочтительной в условиях сурового климата. Водосточные трубы находятся внутри стен, поэтому риск их замерзания снижается.
3. Организованными наружными. Они представляют собой конструкции из желобов и труб, посредством которых вода отводится с крыши.

По форме система бывает прямоугольной или круглой. Можно сделать ее самостоятельно или приобрести фабричный вариант.

Материал водосточной системы

Совсем недавно основной сырьевой материал, из которого изготавливали водостоки, был металл, точнее, оцинкованный лист. Ещё раньше водостоки изготавливали из обычного стального листа, который окрашивался. Последний постепенно из оборота вышел. Оцинковка и сегодня используется, потому что материал имеет презентабельный внешний вид, хорошо справляется с природными нагрузками и обладает неплохими техническими характеристиками.

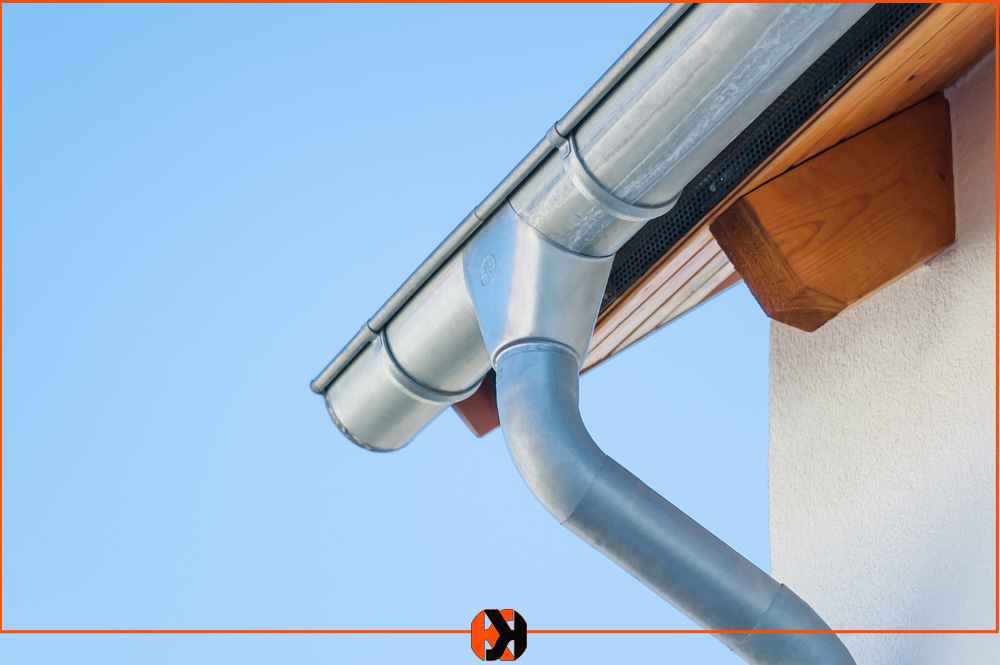

Водосточная система из оцинкованного листа

Научно-технический прогресс не стоит на месте, и сегодня на вопрос, из чего сделать водосток, обозначает возможность выбора из нескольких материалов. К чистой оцинковке добавляется оцинкованный металл, покрытый полимерным составом, и чисто пластиковый. Рассмотрим их плюсы и минусы.

Пластиковый

Большой плюс пластика заключается в том, что материал при соприкосновении с водой не подвергается процессам коррозии. Отсюда длительный срок эксплуатации. К другим достоинствам пластиковой водосточной системы относятся:

• возможность эксплуатации практически при любых температурных условиях;
• стопроцентная инертность к ультрафиолету;
• презентабельный внешний вид, обозначенный огромными возможностями в плане цветового оформления;
• лёгкость конструкции.

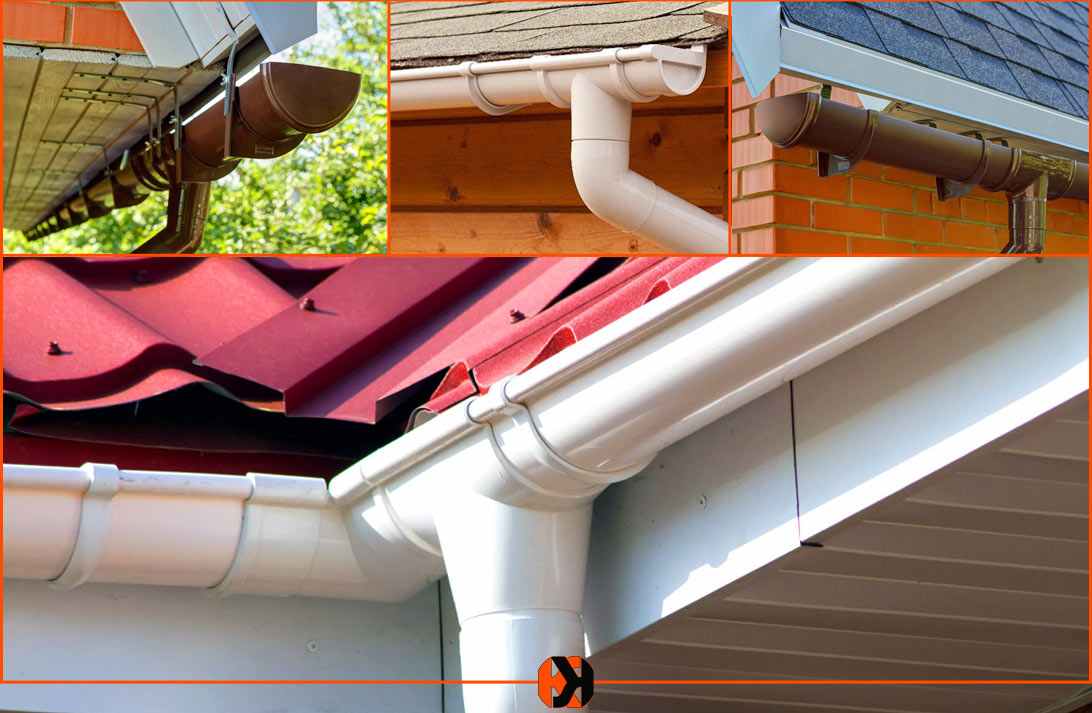

Водосточная система из пластика

Единственное, чего боятся пластиковые изделия — ударных нагрузок, под действиями которых они трескаются и приходят в негодность.

О пластиковых кронштейнах. Согнуть их, придать необходимую форму креплению не удастся. В этом плане металлические лучше, их легче подгонять. Поэтому, когда проводится монтаж пластиковых кронштейнов, необходимо точно устанавливать их на лобовую доску с учётом места посадки и высоты свеса кровли. Правда, сегодня производители предлагают регулируемые изделия, у которых можно изменять угол наклона с помощью шарнирного соединения. Неплохой вариант, доказавший, что в категории пластиковых кронштейнов он самый удобный.

Металлические с полимерным покрытием

По своим характеристикам, по сроку службы изделия не уступят пластиковым. Но есть один серьёзный недостаток – сам полимерный слой. Он недостаточно прочный, его легко покарябать или отслоить, приложив небольшое усилие, используя острый инструмент

Поэтому важно в процессе установки водостока на крышу не испортить именно защитное полимерное нанесение

Металлические водосточные системы с полимерным покрытием

Нет защитного слоя даже на мизерном участке, получаете дефект, через который до металлического листа начинает проникать вода. Последствие – коррозия металла, снижение срока эксплуатации.

Другие варианты

Необходимо отметить, что на рынке можно встретить эксклюзивные системы стока воды, изготовленные из сплавов меди или алюминия, титана и цинка. Во-первых изделия отмечены долгосрочной эксплуатацией конструкции и повышенной надёжностью. Во-вторых, дизайнерский подход к решению задачи оформления фасада дома. Но эксклюзивные водостоки стоят недешево, поэтому в общей массе потребителей их приобретают редко.

Правила обустройства ливневых систем водоотведения с домовых крыш

При разработке схемы ливневой системы водоотведения с крыши необходимо определить сечение и расположение водосточных труб и желобов относительно кровли дома. Воронки вертикальных водосточных труб рекомендуется располагать равномерно по периметру крыши. Расстояние между воронками не должно превышать 24-метровый интервал, чтобы избежать излишнего уклона желобов. Оптимальным считается расстояние от 7 до 12 метров, либо по одной водосточной трубе на каждый скат крыши. Количество труб и их сечение определяется из расчета площади кровли. На каждый квадратный метр кровли должно приходиться полтора квадратных сантиметра сечения трубы.

Сливной конец вертикальной трубы ливневой системы водоотведения может монтироваться тремя способами: ● закрытый монтаж в дождеприемник — труба входит в дождеприемный колодец, сообщающийся с ливневой канализацией; ● открытый монтаж с выходом в ливневку — сточный конец располагается над точечным или линейным приемником существующей ливневой канализации, слив при этом расположен вертикально; ● открытый вывод на поверхность — слив монтируют под углом около 45 градусов по направлению от стен дома на грунт или водосточные канавки.

В холодных регионах рекомендуется оборудовать ливневые системы водоотведения обогревом для противодействия замерзанию. Обогреву подлежат как сами ливнеприемные воронки расположенные на крыше, так и трубы по которым будут проходить осадки, в некоторых случаях обогреву подлежат и дождеприемники. Кабель в большинстве случаев используется специальный, саморегулирующий мощность — таким образом потребление электричества происходит только в случае необходимости. Использование ПВХ труб в таких климатических условиях нежелательно. При склонности климата к обильным снегопадам желательно оснастить скаты крыш снегозадерживающими конструкциями для предупреждения повреждений ливневой системы водоотведения.

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

• на линию длиной 10 м и меньше – 1 водосток;
• если длина желоба превышает 12 м – 2 отвода;
• для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
• на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

• N – искомое значение;
• L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

1. Измерить расстояние от отмостки до края крыши.
2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Выбор материалов для системы водослива

На рынке представлен достаточно большой выбор водосточных систем для скатных крыш, которые различаются по материалу исполнения, техническим параметрам и стоимости.

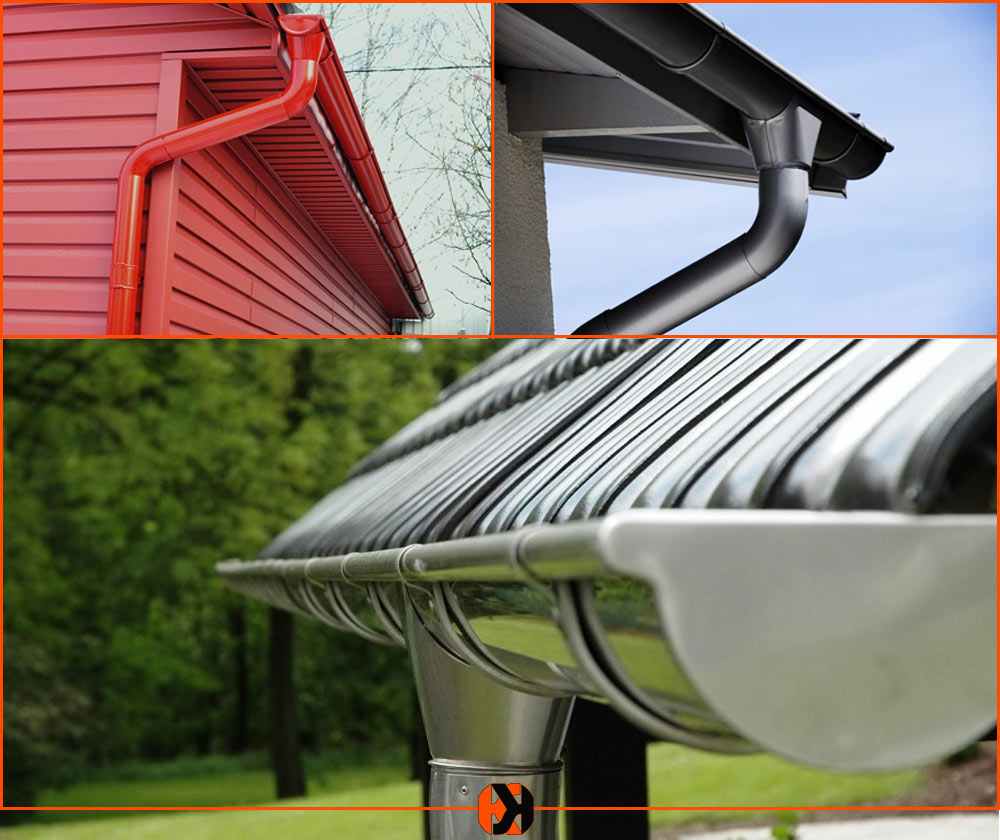

Наиболее распространены стальные водостоки (из оцинковки или с защитно-декоративным полимерным покрытием) и пластика. Оцинкованные изделия достаточно сильно подвержены коррозии, которая начинается в местах срезов, поэтому при обустройстве таких водостоков рекомендуется покрывать металл водостойкими защитными лакокрасочными средствами

При монтаже системы из стали с полимерным покрытием важно избежать повреждений защитно-декоративного слоя – в противном случае в месте повреждения возникнет очаг коррозии

Пластиковые системы для водослива скатной кровли имеют немало преимуществ :

• неподверженность коррозии;
• малый вес (не создают дополнительной серьезной нагрузки на крышу);
• устойчивость к атмосферным воздействиям;
• простой монтаж;
• привлекательный внешний вид и широкий выбор цветовых решений.

Единственным недостатком желобов и труб из полимеров считается возможность растрескивания пластиковых элементов при замерзании воды

Поэтому важно правильно выполнить сборку и установку конструкции, а также регулярно ее очищать – это поможет избежать застоя воды в системе

Цвет водосточной системы подбирается в тон кровле или стенам сооружения.

Критерии выбора

Водосточная система выбирается по двум показателям:

1. Материал, из которого изготавливаются элементы конструкции.
2. Размеры элементов. В основном это ширина лотков и диаметр труб.

Пластиковая или металлическая?

Сегодня производители предлагают водосточные системы, изготавливаемые или из стального листа (оцинкованного и покрашенного), или из меди, или из пластика.

Отметим, что стальные водоотводы используются в сооружении водосточных систем давно. И сегодня это один из востребованных видов. О нем можно сказать, что это:

• повышенная прочность элементов,
• их долгосрочная эксплуатация,
• возможность оформить в разные цвета за счет покраски,
• невысокая цена,
• простота установки.

Медные водостоки относятся к категории премиум класса. По всем техническим и эксплуатационным характеристикам ни превосходят и стальные, и пластиковые. У них превосходный внешний вид, но очень высокая цена. Именно поэтому медные водосточные система не так популярны, как две остальные.

Что касается изделий из пластика, то первое, на что обращают внимание потребители, это низкая цена. Но основное преимущество этого материала – стопроцентная коррозионная стойкость

По своим эксплуатационным характеристикам эти водостоки мало чем уступают стальным и медным

К примеру, у них гладкая внутренняя поверхность, что обеспечивает тихий ход воды. Они легкие, что обеспечивает простоту монтажа. Но есть у них и один достаточно серьезный минус. Это разрыв пластиковых труб зимой, если в них создался ледяной затор. Сегодня многие производители пластиковых водосточных систем предлагают модели, которые выдерживают любые нагрузки. Поэтому надо выбирать именно такие

По своим эксплуатационным характеристикам эти водостоки мало чем уступают стальным и медным. К примеру, у них гладкая внутренняя поверхность, что обеспечивает тихий ход воды. Они легкие, что обеспечивает простоту монтажа. Но есть у них и один достаточно серьезный минус. Это разрыв пластиковых труб зимой, если в них создался ледяной затор. Сегодня многие производители пластиковых водосточных систем предлагают модели, которые выдерживают любые нагрузки. Поэтому надо выбирать именно такие.

Как рассчитать размеры водостоков

Расчет размеров элементов водосточной системы проводят относительно площади скатов крыши. Вот таблица с некоторыми соотношениями, касающихся пластиковых и металлических систем.

Площадь ската крыши, м²	Ширина желобов (пластик-металл), м	Диаметр труб (пластик-металл), м	Количество водосточных стояков для одного ската, шт.
До 70	0,9/1	0,75/0,75	1 у края стены
70-140	1,3/1,5	1/1	1 у края стены
До 110	0,9	0,75	1 по центру карниза
110-200	1,3	1	1 по центру карниза
До 140	0,9/1,25	0,75/0,9	2 стояка
140-220	1,3/1,5	1/1	2 стояка

Даже из этого соотношения хорошо видно, что пластиковые конструкции по своим размерам меньше, но пропускают объем воды точно такой же, как и металлические системы с большими размерами. Получается, что даже в этом случае пластиковые водостоки предпочтительнее. Но надо отдать должное производителям металлических водосточных систем, которые сегодня предлагают изделия из оцинкованной стали, покрытые с двух сторон полимерным слоем. Это в первую очередь увеличивает срок их эксплуатации, а во-вторых, приближает технические характеристики к пластиковым аналогам. Но по прочности металлические все равно лучше.

И еще одна таблица сравнения преимуществ пластиковых и металлических водостоков.

Пластиковые водостоки	Металлические
Дешевле металлического	Высокие прочностные характеристики, потому что изготавливается из оцинкованного листа толщиною 0,6 мм
Меньше отходов в процессе монтажа	Разнообразное оформление в плане декоративного дизайна
Степень деформации ниже	Не реагирует на температурные деформации
В процессе установки не боится царапин	Прекрасно гармонирует с металлическими кровельными материалами
То же самое и в процессе эксплуатации	Хорошо справляется с перепадами температур
Не страшны мелкие дефекты	Не деформируется под действием солнечных лучей
При деформации после схождения снега может восстанавливаться по форме и размерам	Имеет большую несущую способность
Монтаж легче, чем металлического	Не такой хрупкий как пластик
Вес меньше	Это негорючий материал
Нейтрален к воздействию биологических и химических нагрузок	Срок службы 15-30 лет
Звукоизоляционные свойства лучше
Не коррозирует
Срок службы 10 лет

Вот такие сравнительные характеристики можно предложить, чтобы сделать правильный выбор водосточной системы. Главное, как показывает практика, это долгосрочная эксплуатация и внешний вид, который должен вписаться в оформление дома. Об эффективность можно говорить лишь с позиции точного расчета размеров.

Водосточные воронки для плоских кровель

Водосточные системы подразделяются на открытые и закрытые. Открытые – это то, что мы видим на большинстве скатных крыш: по периметру крыши проходит желоб, из него вода стекает в воронку трубы, дальше по трубе вниз: в дренажную систему, в коллектор, просто на некоторое расстояние от фасада (чтобы не подмывала цоколь и не просачивалась к фундаменту).

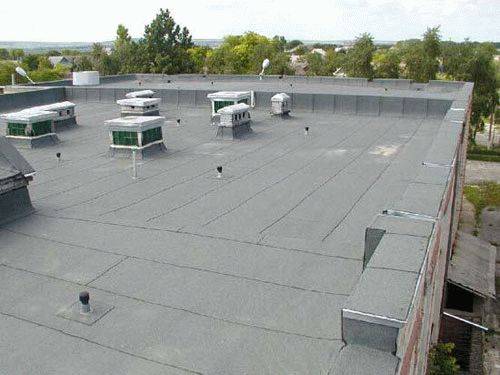

Закрытые используются на плоских крышах. Здесь угол наклона кровли недостаточный, чтобы вода сливалась в желоб. Больше того: плоские крыши часто обнесены парапетом, через который вода в принципе не может попасть за пределы крыши. В этом случае применяются водосточные воронки для плоских кровель. Через них дождевая и талая вода поступает в стояк, проходящий внутри дома.

Воронки устанавливают в нижней части плоской кровли (плоская кровля тоже имеет небольшой уклон). Я немного расскажу об этих воронках, особенностях установки и выбора.

Зачем нужны водосточные воронки на плоской кровле

Без устройства оттока вода будет застаиваться на крыше. В этом нет ничего хорошего: вода постепенно разрушает покрытие, проникает в толщу кровельного пирога, портит утеплитель, просачивается сквозь перекрытие в дом.

Если парапета нет, а плоская крыша имеет заметный уклон (до 10 градусов), водосточные воронки может заменить внешняя система, желоб + труба.

Или самый неудачный вариант: узел неорганизованного водостока с плоской кровли. Его единственное преимущество – экономия на покупке и монтаже. Все остальное плохо: неорганизованный водослив размывает почву возле цоколя, проникает к фундаменту. Потоки воды над входной дверью – тоже не слишком приятная вещь.

Обратите внимание

При наличии сплошного парапета любые внешние системы водоотвода не рассматриваются в принципе.

Устройство и виды

Составные части воронки – широкий бортик, колпак и стакан.

Сами системы делятся на две большие группы:

Традиционные. В доме много труб, воронок тоже много. Системы монтируют на свесах либо специальных выступах, расположенных на понижениях крыши с уклоном 3 градуса. При использовании такой системы воронки ставят через каждые 25 метров. Все они подсоединяются к одному стояку.

Гравитационно-вакуумные. Принцип работы – эжектирующий эффект, в данном случае – способность одной среды увлекать за собой другую. При образовании в стояке вакуума вода под давлением воздушных масс затягивается в стояк с большой скоростью.

Обратите внимание

Расчет водосточных воронок на плоской кровле

Воронки устанавливаются исходя из расчета одна штука на 150-200 метров квадратных, но не меньше двух штук на крышу. Т.е. для маленького дома 10 на 10 потребуется две, для 15 на 15 тоже две, для кровли больше 300 квадратов – три и т.д.

Особенности выбора и монтажа

Материалы для изготовления воронок – пластик и металл. При выборе исходят обычно из того, каким материалом покрыта крыша:

• Если это фальцевая или металлопрофильная кровля, то и воронки выбирают из металла;
• Для битумных и полимерных покрытий предпочтительны воронки из полимерных соединений.

Требования к монтажу:

• Соединение воронки с кровлей должно быть идеально герметичным. В месте стыков рекомендуется укладывать дополнительные куски гидроизоляции. Причем изоляцию следует клеить прямо на борт воронки;
• При наличии на кровле двух гидроизолирующих слоев края воронки помещают между ними;
• Воронка должна быть оборудована съемной крышкой и защищена зонтом от попадания грязи;
• Колпак следует хорошо закрепить;

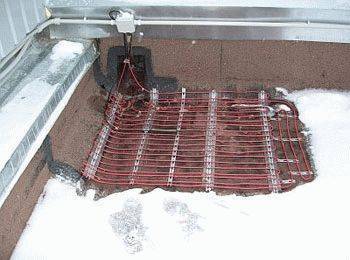

• Во избежание замерзания воды в стояке необходим обогрев воронок водостоков на плоской кровле;

Обратите внимание

Кто выпускает водосточные воронки и по какой цене

Водосточные воронки для плоских кровель Технониколь. Диаметр 110, 90, 160. С обжимным фланцем, с листоуловителем, с подогревом и без него. Стоимость от 300 рублей до 4,5 тысяч.

SK TUOTE OY (Финляндия). Диаметр от 7,5 до 16 сантиметров, цена от 800 до 4 тыс. рублей.

«Техноресурс» (РФ). Диаметр 11-16. Стоимость воронок с фильтром-листоуловителем, с подогревом и без подогрева от 400 рублей до 4 тыс.

Монтаж внутренней системы водоотвода на порядки сложнее, чем установка желобов и труб со стороны фасада. Без соответствующего оборудования и квалификации с этой задачей не справиться.

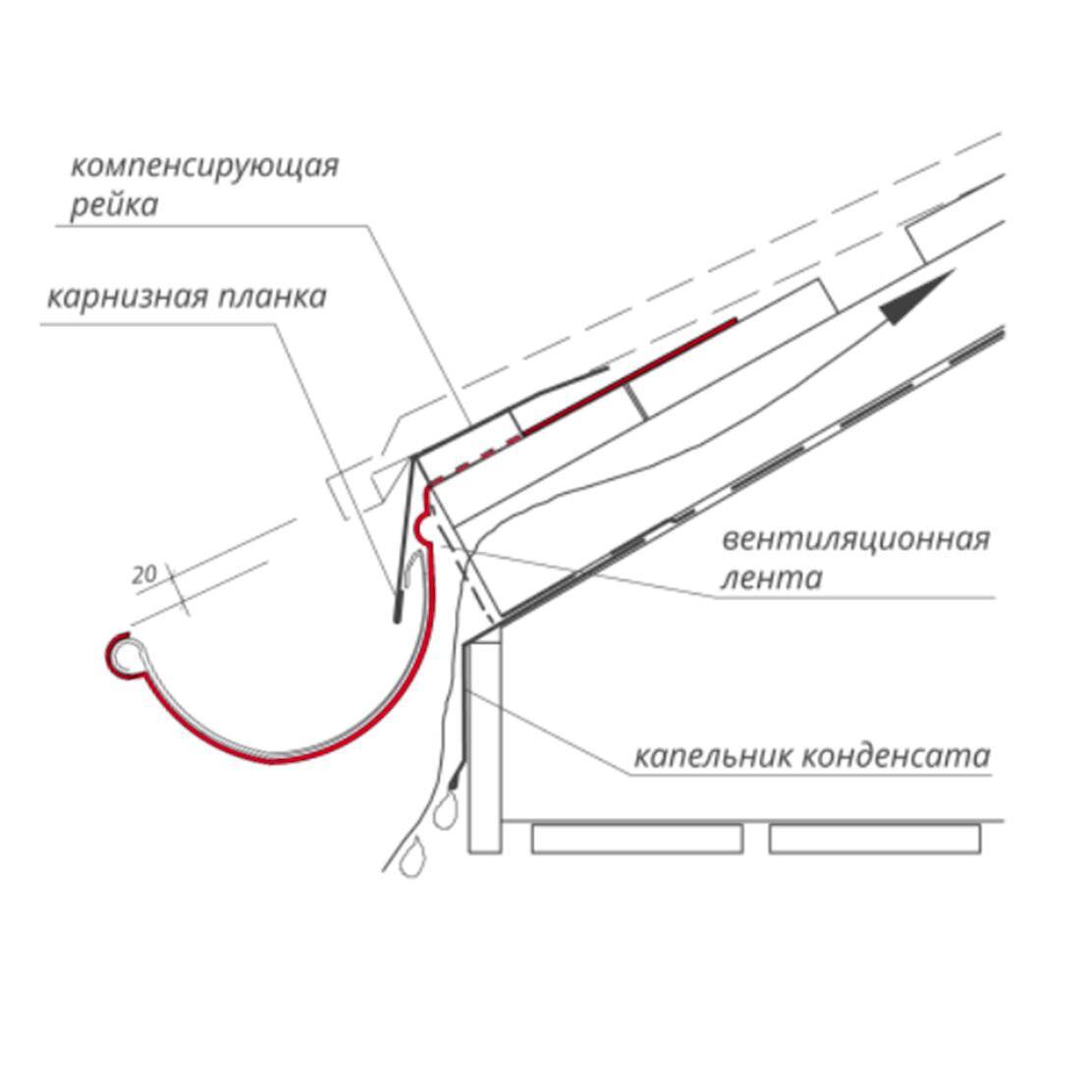

Правила и последовательность сборки желобов

Основная задача производителя работ – провести крепление желобов водосточной системы под небольшим углом, равным 3-7°, так как водосток – система самотечная. Поэтому с одной стороны ската кронштейн устанавливается ближе к карнизу кровли, а с противоположной стороны ската ниже, чтобы образовался уклон. Затем между двумя крепежами натягивают нить, по которой с шагом 50-60 см устанавливают другие кронштейны.

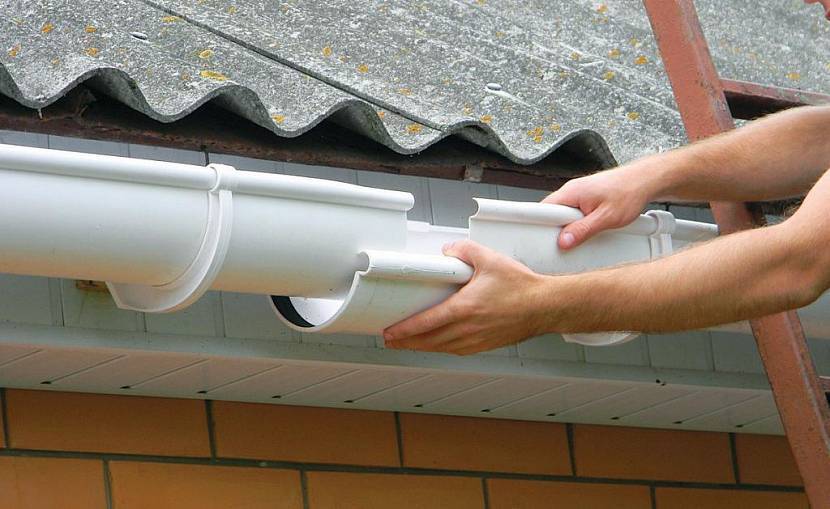

Остается только уложить и закрепить желоба на крепежные элементы. Главное – укладка производится внахлест краев лотков, это когда край верхнего лотка укладывается поверх края нижнего желоба. Таким способом решаются проблемы протечек в местах стыков. Чтобы снизить возможность протечек, места стыков обрабатывают силиконовым герметиком.

Монтаж желобовИсточник ko.decorexpro.com

Монтаж труб

Второй этап установки водостоков – это монтаж вертикальных труб. Существуют строгие нормы, которые определяют места установки трубных элементов. Это расстояние между ними, равное 12 м. К примеру, если длина фасадной части здания равна 12, то на ее поверхности монтируется одна трубная конструкция. Если длина больше данного значения, но меньше 24 м, то устанавливаются два стояка.

Трубы к стенам дома крепятся хомутами с шагом 1,8 м. Если высота дома превышает 10 м, то шаг установки сокращают до 1,5 м. Крепление самих хомутов проводят на саморезы через пластмассовые дюбели. Основное требование – строгая вертикальность монтажа. Поэтому по месту установки сначала по стене определяют вертикаль, используя отвес. Затем, отмеряя шаг монтажа, делают пометки, в которых и сверлят отверстия под дюбеля.

Монтаж трубного стояка водостокаИсточник krovlyakryshi.ru

Сборка труб, длина которых стандартная – 3 м, производят методом раструбного соединения. Это когда с одной стороны трубы диаметр больше, чем противоположный. То есть трубы вставляются одна в другую. При этом большим диаметром трубы устанавливаются вверх. Для стопроцентной герметизации стыка их обрабатывают силиконовым герметиком.

Между собой трубы и лотки соединяются воронками. В нижней части трубного стояка монтируется слив – это отвод под углом 45°. Здесь необходимо учесть, что нижний край слива должен отстоять от поверхности грунта или отмостки на расстоянии 25 см.

Важный момент – монтаж водостока (стояка) у карниза крыши, где используются отводы. Потому что свес кровельного материала располагается от поверхности стены на расстоянии 30-50 см. А значит, чтобы соединить воронку с трубным стояком, нужны два отвода под 45°. Если свес кровли большой, то между отводами монтируется кусок трубы под наклоном.

Соединение воронки и трубного стояка двумя отводамиИсточник obustroeno.com
