Как правильно сделать подвод электричества к частному дому

Выбор арматуры

Первым делом нужно определиться с материалом. Как говорилось выше, одного кабеля здесь уже недостаточно.

Придется закупить кучу арматуры, каждая из которых имеет свое обозначение. Даже сами электрики зачастую путаются в номенклатуре.

Воздушный ввод состоит из трех основных узлов:

«узел» подключения на опоре

СИП

«узел» подключения на фасаде дома

Сводная таблица арматуры для закупа при подключении трехфазного ввода СИП на 380В выглядит следующим образом:

Ошибка №1

Покупайте арматуру, рассчитанную именно на абонентское ответвление, а не на магистральную ВЛИ.

В техусловиях на подключение обычно прописывают универсальные зажимы, кронштейны и ленту. Ими можно делать как отпайки, так и монтировать основную ВЛИ. Вам этого не нужно.

Если ввод однофазный (220V), а не трехфазный, то для него потребуется другой анкер под два провода и всего 4шт ответвительных прокалывающих зажима.

Что нужно купить при однофазном вводе СИП:

Детальная маркировка по каждой позиции с разбивкой по производителям будет приведена чуть ниже в отдельных табличках.

Преимущества и уязвимости подземной электрификации

Возможность применения электрического кабеля большего сечения, так сказать, с запасом, без необходимого для воздушных линий усиления поддерживающей конструкции.
Минимизация всех внешних устройств, таких как выключатели, изоляторы и так далее

Достаточно установить один автомат на вводе для полного обесточивания внутренней электрической сети.
Эстетика общего вида строения также немаловажное достоинство этого варианта подключения. Висящие и раскачивающиеся провода не добавляют привлекательности здания в целом.
При достаточном заглублении траншеи и правильном монтаже коммуникаций о кабеле можно забыть навсегда

Возможность выхода его из строя c последующей заменой практически исключена.

Как проложить кабель в земле? Технология таких работ практически одинакова для любых регионов РФ, с некоторыми нюансами для различных почв и климатических условий. Она регулируется ГОСТами и нормами, которые неизменны с 60-х годов прошлого века. Прокладка кабеля под землей на даче, в частном доме или ином малоэтажном объекте начинается с разработки трассы.

Подвод электричества под землей

Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

• не портит архитектуру и дизайн участка;
• не испытывает атмосферных воздействий;
• высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма

Что особенно важно, если строение длительное время остается без присмотра

Подземная прокладка электрокабеля имеет некоторые отрицательные моменты:

• может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;
• влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
• повредить проводку могут насекомые и грызуны;
• она подвержена старению и коррозии.

По воздуху

Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:

АВК

Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль. Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.

СИП-4

СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 Вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:

В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье. При этом учтите, что согласно главе 1.7. ПУЭ п. 1.7.131 сечение жил СИП не должно быть меньше 16 мм².

АВВГ

Расшифровка следующая – алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.

ВВГ

Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались. При этом учтите, что согласно тому же пункту 1.7.131 сечение медных кабелей в ответвлениях должно быть не менее 10 мм², а также то, что изоляция кабелей типа ВВГ и АВВГ разрушается под воздействием ультрафиолета. Такие кабели, кроме прокладки на тросе, лучше дополнительно защищать полипропиленовой гофрой, стойкой к ультрафиолету.

Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:

О том, как провести провод от столба к дому по воздуху, рассказывается на видео:

Воздушная прокладка линии

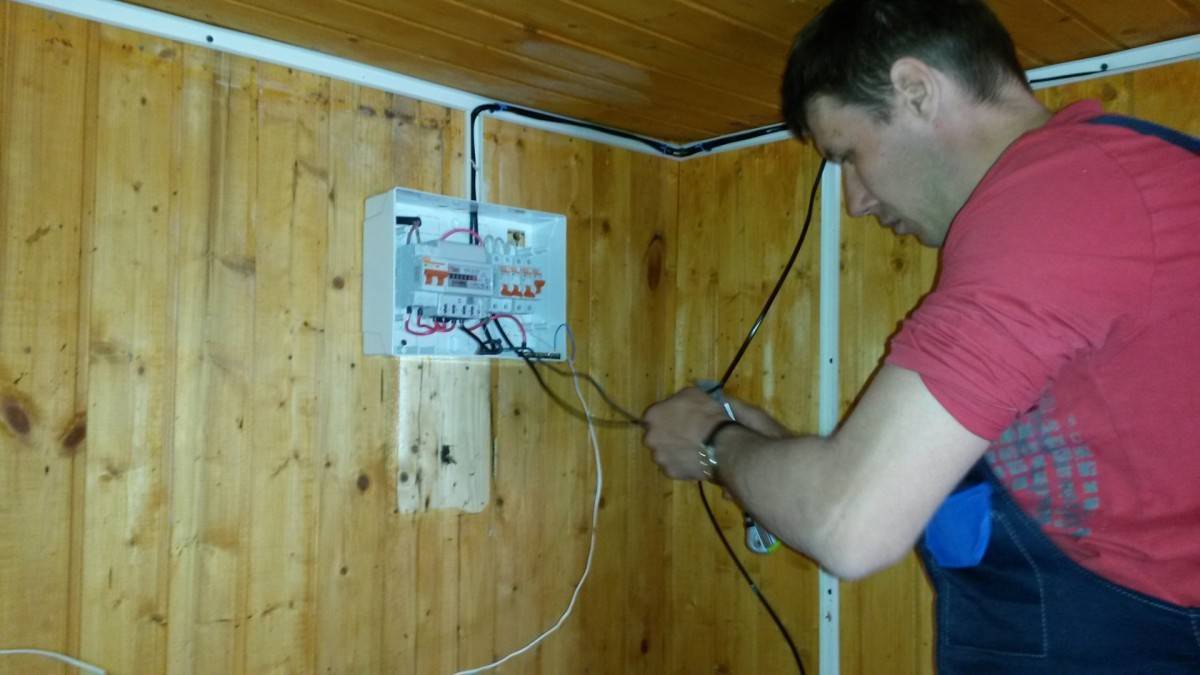

Ввод электричества в деревянный дом

Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:

1. Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.
2. Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).Схема подключения мощных приборов должна быть проработана ещё на стадии проектирования дома.
3. Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения. Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.

Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.

Работы осуществляются в такой последовательности:

Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому. От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП  на высоту до 2 метров. Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля. Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля.В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель

Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель». Как проложить кабель в земле видео смотрите ниже:

Как проложить кабель в земле видео смотрите ниже:

Способы организации проводки внутри дома

Есть несколько вариантов внутренней разводки.

Соединение разных кабелей внутри

Сварочная проволока

Разрывается СИП-проводник и подключается к кабелю ВВГнг скручиванием и усилением пайкой. Техника ненадежна, так как может стать причиной пожара.

Соединение различных проводников арматурой

СИП и ВВГнг соединяются при помощи стандартной арматуры, пробивных хомутов или других элементов рядом с точкой входа. Недопустимо использование самонесущего изолированного провода в жилой зоне – он поддерживает процессы горения.

Через дифавтомат

Схема подключения предусматривает использование биполярного или квадрупольного дифференциального переключателя. Устройство находится в отдельной герметичной коробке. Кабель прокладывается от магистральной линии до коробки, подключается к ВВГнг в гофре.

Для повышения защиты используется автомат с рейтингом выше электрического щита. Так что в случае короткого замыкания или перегрузки можно восстановить линию, не выходя из дома. Снаружи установлено еще одно устройство для обесточивания внутреннего троса и предотвращения возгорания.

Источник – https://strojdvor.ru/elektrosnabzhenie/kak-pravilno-sdelat-podvod-elektrichestva-k-chastnomu-domu/

Подключение СИП на фасаде дома

На фасаде СИП крепится за такой же кронштейн, как и на опоре. На деревянных конструкциях крепеж можно сделать через шурупы глухари или саморезы для лаг и реек.

На бетонных и кирпичных – через клиновой анкер или анкерный болт.

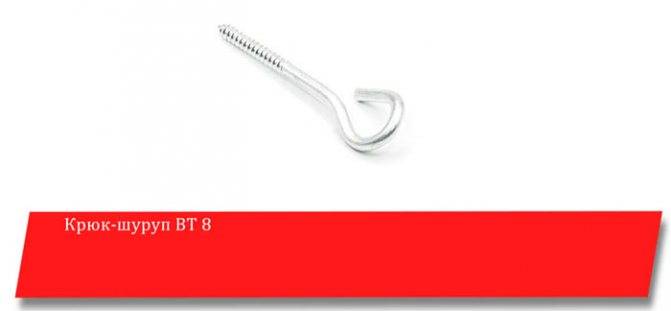

Если фасад уже отделан чистовым материалом и не хочется его портить многочисленными отверстиями, вместо кронштейна возьмите крюк-шуруп.

Просверливаете стену всего в одном месте и закручиваете туда данный крючок.

За него цепляется анкерный зажим с проводами.

Ошибка №13

Не выбирайте сюда анкера с повышенной разрушающей нагрузкой.

Принцип здесь тот же, что и с бугелем.

Нюансы при вводе электричества в частный дом

При подключении электричества следует учитывать следующие особенности:

1. Если расстояние от точки подключения до опоры ЛЭП составляет более 25 метров, необходимо установить ещё один столб, на расстоянии до 10 метров от домовладения.
2. Воздушное подключение проводов должно осуществляться на высоте не менее 6 метров.
3. Если требуется увеличить мощность передаваемой в частный дом по воздушной линии, необходимо выполнить такое подключение проводом СИП-4.
4. Крепление арматуры для ввода электричества в дом, должна осуществляться на стене домовладения на высоте не менее 2,75 см.
5. Если ввод в дом электрического тока осуществляется под землёй, то при выводе провода с внешней стороны стены, его необходимо поместить в металлическую трубу. Такая труба ведётся от места выходы проводки до наружного электрического щитка.
6. При разделе дома на два хозяина возможна одноконтурная схема подключения здания, но в этом случае, необходимо установить 2 электросчётчика.

Укладка сигнальной ленты или кирпича

Для защиты от человека с лопатой, а также чтобы обозначить трассу, применяют сигнальную ленту.

Ошибка №9Не ошибитесь, она должна быть уложена на расстоянии 250мм от самого КЛ, а не от поверхности земли.

То есть, при раскопках, вы сначала штыком лопаты должны наткнуться на ленту, но при этом не достать до оболочки. При механизированном рытье траншеи, после обнаружения сигнальной ленты разрешается только ручная разработка грунта.

Если у вас нет ленты, в домашних условиях на даче используйте любые подручные материалы.

Главное уложить нечто, что будет предупреждать и “кричать” – снизу меня кабель! Не копать!

Еще правилами рекомендуется защищать кабель кирпичом или асбоцементными плитами.

Ошибка №10Они должны выступать минимум на 50мм за границу оболочки кабеля в поперечном сечении.

Кстати, то же самое относится и к ленте.

Особенно, если в одной траншее лежит одновременно несколько кабелей.

Ошибка №11Нельзя просто так посередине заложить одну узкую ленту.

Она должна выступать за самый крайний кабель в ряду. Не хватает одной, используйте две, три и т.д.

Кирпичи в качестве защиты следует использовать, когда речь идет о вводе от подстанции или ТП на многоэтажный дом, завод или другой крупный объект.

Ошибка №12При этом силикатный или дырчатый кирпич применять запрещается.

В частном же строительстве при подземном вводе в небольшой коттедж, так усложнять себе жизнь и увеличивать стоимость ремонта укладкой красных кирпичей никто не будет. Поэтому в нашем случае будет достаточно одной ленты.

Не пропустите: Как аккуратно снять плитку с пола. Как снять старую плитку с пола не повредив ее и очистить от клея или цемента

Как произвести правильный воздушный ввод

При вводе кабеля в дом с ближайшей линии или со столба следует пригласить специалистов. Для его крепления к стене необходимо использовать специальные накладные скобы (особенно при прокладке в деревянный дом). Это позволит надёжно зафиксировать его и не повредить изоляцию. На определённом расстоянии до стены, следует сделать небольшой прогиб кабеля, с целью предотвращения попадания дождевой воды в помещение.

Трос, на котором крепится кабель, нельзя перетягивать на опорах, так как при резких и частых температурных перепадах (какие бывают в холодные периоды года) он может деформироваться.

Какой СИП кабель нужен для проводки от столба к дому 220в. Воздушный ввод кабеля

Подключение электричества к дачному дому от столба можно произвести с помощью воздушного ввода. Данный способ подразумевает натяжение кабеля от ЛЭП до щитка с помощью анкерных болтов на опоре. Ввод провода нужно делать не ниже, чем на 2 м 75 см над землёй, а при недостаточной высоте конструкции используются специальные стойки из труб. Она может быть изогнутой («гусак») или прямой.

Если высота дома соответствует нормам, то на стене устанавливается щиток с устройством защитного отключения. Пространство от столба до места ввода должно составлять до 10 м. Если оно больше, то требуется установить дополнительную опору, которая будет вмонтирована на промежутке до 15 м от линии электропередач.

Отвод от столба делается проводом с сердечником из меди и с сечением от 4 мм² (длина до 10 м) до 6 мм² (от 10 до 15 м) и 10 мм² при длине кабеля больше 25 м. Если сердцевина провода состоит из алюминия, то её диаметр должен составлять не меньше 16 мм. Если для ввода электричества в дом используется СИП, то для его подключения требуется специальная арматура и изолятор из стекла, полимера или фарфора.

Первая нужна для защиты кабеля от схода снега или падения дерева. При этих происшествиях арматура ломается, но кабель остаётся целым. Изолятор требуется для защиты перемычек, так как из-за жёсткости СИП его нельзя напрямую подключить к щитку. Для этого к нему крепится более мягкий кабель. Также при соединении алюминиевых и медных проводов запрещается производить скрутку. Для этого все перемычки требуется делать из клеммных коробок, а для их защиты использовать изоляторы.

При натяжении кабеля следует учесть, что его высота над пешеходной зоной должна составлять не меньше 3,5 м, а над проезжей частью требуется расстояние до земли от 5 м. Силу натяжения требуется регулировать с помощью динамометра. Преимущество воздушной прокладки в том, что требуется мало ресурсов для подключения кабеля, а также есть возможность быстрой замены провода.

Недостатком такого ввода является то, что электропроводка открыта и может подвергаться повреждению деревьями, погодными условиями или другими механическими способами. Также висящие провода препятствуют подъезду крупногабаритного транспорта (автокраны, автовышки, пожарные машины).

Расчёт кабеля

Требуется знать какое сечение нужно для 15 кВт и 380 для ввода в дом, так как при алюминиевом и медном сердечнике оно имеет разные характеристики, а также отличается при разном способе подключения. Для открытого введения при напряжении в 380 В и мощности в 15 кВт требуется медная жила с сечением от 4 мм², и способная выдержать силу тока от 41 А, а для алюминиевого провода – от 10 мм² и силой тока от 60 А.

Для проложенных в трубе кабелей медные жилы должны иметь сечение от 10 мм², а для алюминиевых – от 16 мм². Длина кабеля зависит от расстояния места ввода до столба, а также наличия дополнительных креплений или подпорок.

Проект трассы подземного кабеля

План трассы от столба к строению владелец получает вместе с проектом подключения к электросетям, а вот разводку по участку к бане, гаражу и другим объектам он выполняет самостоятельно. Самым экономным вариантом является прокладка кабеля по прямой, но в реальности это редко осуществимо, так как придется обходить различные препятствия. При разработке плана разводки подземного кабеля по участку необходимо выполнять следующие правила.

1. По возможности исключить пересечение с другими коммуникациями. Если удается этого сделать, то кабель без защитной оболочки необходимо располагать на расстоянии не ближе 0.5 м от газовых, водопроводных и канализационных труб. При укладке проводника в кожух это расстояние сокращается до 0.25 м. При пересечении с другим электрическим кабелем этот параметр составляет 15 см.
2. Необходимо обходить места парковки автомобилей и заезда автотранспортной техники. Если это условие соблюсти не удается, то необходимо увеличить глубину траншеи или пропустить кабель через защитный футляр. Крупные деревья и кустарника следует обходить стороной. При прохождении трассы вдоль фундамента расстояние от него должно быть не менее 60 см.

Этот чертеж впоследствии пригодится при строительстве новых объектов, перепланировке участка, а также в случае возникновения необходимости проведения ремонта подземной линии электропередачи, что может случиться при несоблюдении технологии прокладки электрического кабеля в земле или в других форс-мажорных обстоятельствах. План разработан, перенесен на бумагу — пора приступать к основным работам!

• Перед калиткой и въездными воротами на участок;
• По пути от калитки и гаража к дому;
• При входе в дом и гараж (если есть лестница — подсветить и ее);
• Вокруг дома (по периметру).

Далее идут уже, так называемые, локальные источники освещения. Их основная функция — подсветка необходимых построек и частей сада, которыми вы, ваши члены семьи и ваши гости будут часто пользоваться после наступления темноты.

Дополнительные светильники должны быть установлены:

• В беседке и на террасе;
• Вокруг пешеходных дорожек на участке;
• В местах перепадов рельефа (где есть выступы, лестницы и другие элементы ландшафтного дизайна, о которых можно невзначай запнуться в темноте);
• Вокруг бассейна ли пруда на участке (если они есть).

Кроме того, часть освещения, которая будет оснащена автоматическими контроллерами (например детекторами движения), должна быть подключена к отдельной цепи, отличной от ламп с ручным управлением.

Так что в вопросе проектирования освещения загородного участка простор для фантазии достаточно большой. Единственное, выбирая светильники и лампы, убедитесь, что они не пожароопасны. В идеале они должны быть сделаны из негорючего корпуса и оснащены светодиодными лампами (которые не греются).

Хотите верьте, хотите нет, но основная причина покупки бензиновых газонокосилок (и других бензиновых садовых инструментов) — отсутствие провода. Благодаря удобно расположенным розеткам на участке, вам вовсе не придется отказываться от электрических моделей, переплачивать и дышать выхлопами бензина.

Установка дополнительных электрических розеток в саду позволит вам быстро и эффективно работать с любым электрооборудованием на участке и забыть про длинные удлинители раз и навсегда.

• Автоматически открываемые ворота;
• Датчики влажности почвы;
• Дистанционный запуск системы полива растений;
• Датчики движения;
• Видеокамеры;
• Мониторинг за качеством воды пруда;
• Обогрев тротуаров, дорожек и лестниц;
• Автоматическое управление садовым фонтаном.

Все эти механизмы требуют постоянного подключения к электрической сети.

Так, к примеру, колокол, установленный у калитки или въездных ворот, не будет работать без электричества

В дополнение к планированию электрической точки в этом месте, важно правильно защитить его от вредного воздействия погодных условий, в частности дождя и снега. Одним из решений является покупка модели с герметичным корпусом, чтобы внутрь устройства не попала влага или вода

Однако, есть и более простое решение — просто надеть на него жестяную или пластиковую крышку.

Предлагаем ознакомиться История черешни, группы бигарро и гини, дюки

Домофон обычно устанавливается у ворот или у въездных ворот, что также необходимо учитывать при разводке электрики по участку. Хотя проводку к домофону можно провести параллельно проводам освещения калитки и гаража.

Выводы: что выбрать воздушную или кабельную линию?

Вам подойдет воздушная линия, если:

• Вы хотите существенно сэкономить время и деньги на монтаж ввода.
• Вы не хотите, чтобы провод украли злоумышленники.
• Висящий провод не портит внешний вид вашего участка.
• Вы не хотите копать траншею или нанимать для этого людей.

Вам подойдет кабельная линия под землей, если:

• Вам важен внешний вид вашего участка.
• В вашей местности сильные ветры и часто рвутся провода из-за падающих деревьев.
• У вас есть крупногабаритная сельхозтехника, а запитать необходимо несколько построек во дворе.
• Опора ЛЭП стоит на удалении больше 25 м от вашего дома, и вы не хотите тратить денег на установку дополнительной опоры.
