Кондиционирование воздуха в помещениях в зависимости от площади

Поломка компрессора

Проблемы с компрессором начинаются после засорения фильтра, цель которого – защитить внутренние детали. Если этого не делать, пыль забивает мелкие ячейки настолько, что воздух перестает циркулировать. Возможен перегрев компрессора и обмерзание трубопровода. При выключении лед тает и капает вода. Фильтр нужно чистить срочно, пока не загрязнился испаритель. Делается это с помощью теплой воды и моющего средства, деталь сушится и вставляется обратно.

Утечки охлаждающей жидкости приводят к перегреву компрессора. Обнаружить неполадку можно при осмотре:

• виден лед на штуцерных соединениях;
• работа компрессора нарушается – он охлаждает помещение гораздо слабее обычного.

Если не включается компрессор кондиционера, причиной может быть повреждение обмотки и кабеля. Следует проверить сопротивление. Для этого нужен специальный инструмент, но лучше пригласить мастера, который сразу заменит провод.

Приложение Б (обязательное)

Устройство шарового термометра

Шаровой термометр для определения результирующей температуры представляет собой зачерненную снаружи (степень черноты поверхности не ниже 0,95) полую сферу, изготовленную из меди или другого теплопроводного материала, внутри которой помещен либо стеклянный термометр, либо термоэлектрический преобразователь.

Шаровой термометр для определения локальной асимметрии результирующей температуры представляет собой полую сферу, у которой одна половина шара имеет зеркальную поверхность (степень черноты поверхности не выше 0,05), а другая – зачерненную поверхность (степень черноты поверхности не ниже 0,95).

Измеряемая в центре шара температура шарового термометра является равновесной температурой от радиационного и конвективного теплообмена между шаром и окружающей средой.

Рекомендуемый диаметр сферы 150 мм. Толщина стенок сферы минимальная, например, из меди – 0,4 мм. Зеркальную поверхность образуют гальваническим методом путем нанесения хромового покрытия. Допускаются наклеивание полированной фольги и другие способы. Диапазон измерений от 10 °С до 50 °С. Время нахождения шарового термометра в точке замера перед измерением не менее 20 мин. Точность измерений при температуре от 10 °С до 50 °С – 0,1 °С.

При использовании сферы другого диаметра константу т следует определять по формуле

m = 2,2 (0,15/d)0,4,

(Б.1)

где d – диаметр сферы, м.

Где в квартире лучше установить кондиционер

О том, как выбрать кондиционер в квартиру, мы уже немного разобрались, а теперь важным вопросом становится место, в котором он будет устанавливаться. Идеальным расположением будет ровная и гладкая поверхности стены, место сбоку от рабочего или компьютерного стола, спального места, игровой зоны в детской комнате. Поток прохладного воздуха не должен попадать прямо на людей, а распределятся по комнате таким образом, чтобы ощущение прохлады было комфортным и не принесло вреда здоровью. Не забывайте проветривать комнату, так как кондиционируется только воздух, находящийся в помещении.

Где в квартире установить кондиционер

Правильно выбрав кондиционер в квартиру, вы создадите комфортное укрытие от летней жары, возможность восстановить силы после пребывания под жгучим солнцем и взбодриться. и даже если у вас есть потолочный вентилятор, то наличие кондиционера докажет, насколько это удобнее и комфортнее.

Как украсить квартиру на Новый год 2013: оригинальные и нарядные идеи

Стекло в интерьере – совершенный и прозрачный дизайн

Пробковые панели для стен: экологичность плюс эстетика

Черный в интерьере: добавляем интриги

Африка у вас дома – оформляем интерьер в африканском стиле

Окончательный подбор кондиционера по мощности

В примере мы получили значение 2.32 кВт, но оно не является окончательным. Дело в том, что охладитель не должен работать постоянно на верхнем пределе возможностей. Чтобы рабочий режим был щадящим, а кондиционер прослужил долго, нужно иметь запас мощности. Как правило, его берут в количестве 15—20% от расчетного значения. В данном примере мощность кондиционера для помещения площадью в 20 квадратных метров и высотой потолков 2.7 м с одним человеком и компьютером составит:

2.32+ 15% = 2.67 кВт

Большинство производителей выпускают линейки своих агрегатов в соответствии с принятой в Соединенных Штатах градацией. В ее основе лежит так называемая Британская Единица Теплоты (BTU), чье соотношение с общепринятыми единицами следующее: 1000 BTU/ч = 293 Вт. Параметр, что указывается в технической документации к изделию, обозначает мощность в тысячах Британских единиц, а градация начинается с величины 7, то есть, 7000 BTU или 2.1 кВт. Ниже представлена таблица мощности кондиционеров, по которой можно понять соответствие градации в Британских единицах общепринятым, а также приблизительная квадратура помещений, куда подойдет каждый агрегат из линейки:

Примечание. Этой таблицей также можно пользоваться для укрупненного расчета мощности охладителя.

Осуществляя выбор сплит-системы или другого вида охлаждающего агрегата, следует знать, что в отличие от электроотопительных установок электрическая мощность, потребляемая кондиционером, не соответствует мощности холодильной. И правда, полученная в нашем примере цифра 2.67 кВт на 20 квадратов комнаты, может смутить домовладельца, не владеющего вопросом. Здесь следует разъяснить, что данные холодильные машины весьма эффективны благодаря процессу парообразования и конденсации рабочего тела, то есть, фреона. На самом деле кондиционер использует в 3 раза меньше электроэнергии, для нашего примера это всего лишь 2.67 / 3 = 0.89 кВт.

Вы можете задать закономерный вопрос: если кондиционер потребляет втрое меньше, чем производит, значит, КПД установки тогда составляет 300%? Ответ прост: как известно, КПД не может превышать 100%, а остальные 200% — это тепловая энергия, которую рабочее тело (фреон) отбирает у горячего воздуха комнаты при испарении. Изначально это энергия солнца, нагревшая наше здание и воздух в нем, а основная задача кондиционера – отобрать эту энергию у воздушной среды помещения.

Электроэнергия нужна лишь для вращения роторов электродвигателей компрессора и вентиляторов, вот почему потребляемая мощность кондиционера гораздо меньше его холодопроизводительности.

Библиография

СП 60.13330.2010 «СНиП 41-01-2003
Отопление, вентиляция и кондиционирование воздуха»

СанПиН 2.1.2.2645 Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях

ЕН 13779-2007 Вентиляция для нежилых зданий. Требованиякрабочимхарактеристикамдлявентиляционныхикондиционерныхкомнатныхсистем (EN 13779-2007) (Ventilation for non-residential buildings – Performance requirements for ventilation and room-conditioning systems)

Ключевые слова: микроклимат помещения, оптимальные параметры, допустимые параметры, температура воздуха, скорость движения воздуха, относительная влажность воздуха, результирующая температура помещения, локальная асимметрия результирующей температуры, качество воздуха

Стабилизатор напряжения для кондиционера: как выбрать

Стабильной и бесперебойной работе системы охлаждения угрожают постоянные скачки напряжения, высоковольтные импульсы и отгорание. Чтобы этого избежать, нужен стабилизатор напряжения. Выбирать его стоит по следующим параметрам:

• Откажитесь от приборов низкого ценового сегмента — они не имеют защиты от перенапряжения.
• Потребляемая мощность стабилизатора не должна быть больше потребляемой мощности кондиционера. Все данные можно найти в паспорте техники.

Так или иначе, все же стоит проконсультироваться с продавцом при выборе стабилизатора напряжения. Это обезопасит вас от приобретения бесполезного прибора.

Хладагент

R22 – имеет ряд преимуществ (малая цена, однородный состав, низкое рабочее давление), но наносит вред озоновому слою планеты. В странах ЕС этот хладагент давно запрещен, но на территории СНГ он еще используется в дешевых кондиционерах.

R407C – безопасен для озонового слоя. Недостатки: большая цена, более высокое рабочее давление, неоднородный состав (при небольшой утечке требуется полностью менять хладагент).

R410A – характеризуется всеми плюсами и минусами предыдущего варианта, но отличается однородностью состава. Выгодно отличается от R407C возможностью дозаправки (при малых утечках).

R32 – сочетает высокие эксплуатационные качества и экологичность. Минус – высокая цена.

Расчетная методика и формулы

Со стороны скрупулезного пользователя вполне логично не доверять цифрам, полученным на онлайн-калькуляторе. Чтобы проверить результат расчета мощности агрегата, воспользуйтесь упрощенной методикой, предлагаемой изготовителями холодильного оборудования.

Итак, требуемая производительность бытового кондиционера по холоду рассчитывается по формуле:

Расшифровка обозначений:

• Qтп – тепловой поток, проникающий в комнату с улицы через строительные конструкции (стены, полы и потолки), кВт;
• Qл – тепловыделения от жильцов квартиры, кВт;
• Qбп – теплопоступления от бытовой техники, кВт.

Теплоотдачу домашних электроприборов выяснить просто – загляните в паспорт изделия и отыщите характеристику потребляемой электрической мощности. Практически вся израсходованная энергия преобразуется в тепло.

Компрессор домашнего холодильника почти всю потребленную электроэнергию преобразует в тепло, но работает в периодическом режиме Теплопоступления от людей определены нормативными документами:

• 100 Вт/ч от человека, находящегося в состоянии покоя;
• 130 Вт/ч — в процессе ходьбы либо выполнения легкой работы;
• 200 Вт/ч — при тяжелых физических нагрузках.

Для вычислений принимается первая величина – 0.1 кВт. Остается определить количество теплоты, проникающей снаружи через стены по формуле:

• S – квадратура охлаждаемой комнаты, м²;
• h – высота перекрытия, м;
• q – удельная тепловая характеристика, отнесенная к объему помещения, Вт/м³.

Формула позволяет выполнить укрупненный расчет теплопритоков через наружные ограждения частного дома либо квартиры с использованием удельной характеристики q. Ее значения принимаются следующим образом:

1. Комната расположена с теневой стороны здания, площадь окон не превышает 2 м², q = 30 Вт/м³.
2. При средней освещенности и площади остекления берется удельная характеристика 35 Вт/м³.
3. Помещение находится на солнечной стороне либо имеет множество светопрозрачных конструкций, q = 40 Вт/м³.

Определив теплопоступления от всех источников, сложите полученные цифры, используя первую формулу. Сравните результаты ручного вычисления с показателями онлайн-калькулятора.

Большая площадь остекления предполагает увеличение холодильной мощности кондиционера

Когда необходимо учесть поступление тепла от вентиляционного воздуха, холодопроизводительность агрегата увеличивается на 15—30% в зависимости от кратности обмена. При обновлении воздушной среды 1 раз в течение часа умножьте результат вычисления на коэффициент 1.16—1.2.

Расчет мощности кондиционера

• Недостаточная мощность кондиционера (в соответствии с рекомендациями производителя) чревата преждевременным выходом его из строя. Оборудование, работая на износ, не будет справляться с охлаждением большого помещения. Следовательно, изнашивание изделия увеличится.
• Избыточная мощность может быть полезна для создания микроклимата в помещении. Но изделия с превышающей мощностью стоят дороже, к тому же они затрачивают больше электроэнергии.

1. Площадь комнаты и высота потолков. Перемножьте ширину на длину, чтобы получить площадь. На каждый квадратный метр при высоте стен от 2,5 до 3 м начисляйте по 80-100 Вт мощности. При высоте комнаты в 2,8 м и площадью 10 м2 требуется минимум 0,8 кВт, при потолках в 3 м — 1 кВт.
2. Положение комнаты в пространстве. Немаловажным является расположение помещения в отношении сторон света. Если большую часть светового дня солнце освещает окна, то температура в помещении будет повышаться интенсивнее. Поэтому стоит прибавить несколько пунктов к желаемой мощности кондиционера.
3. Наличие жалюзи и пластиковых стеклопакетов. Эти параметры способны сокращать приток тепла в помещение, следовательно, при их наличии требуемую мощность можно уменьшить.
4. Наличие техники, способной вырабатывать тепло. К ней относится телевизор, компьютер, холодильник. В зависимости от площади помещения небольшое количество такого оборудования может оказывать незначительное влияние на внутренний климат. При наличии телевизора и холодильника в помещении с площадью 10 м2 стоит увеличить значение желаемой мощности на 0,3-0,5 кВт.

Выбор мощности кондиционера — ответственное задание для обеспечения многолетней бесперебойной работы оборудования.

Что такое инверторный кондиционер для дома и как он работает

Обычная сплит-система ;работает по принципу «старт-стоп». То есть, как только температура в комнате достигает заданного значения, компрессор отключается (стоп). А если температура изменяется на 1 градус, система снова включается (старт). Таким образом, регулировка температуры достигается за счет того, что компрессор включается или отключается.

В отличие от них инверторные кондиционеры плавно регулируют свою мощность. Например, если разница между заданной и текущей температурой велика, компрессор работает на максимальной мощности. Как только показатели достигают нужного значения, система переключается в минимальный режим. Поэтому такая система не выключаясь, работает все время. Но на минимальных значениях мощности.

Преимущества инверторного кондиционера

Плюс к этому инверторные модели имеют увеличенную мощность, которая изменяется в широком диапазоне. Например, для инвертора 3 Квт фактическая мощность на охлаждение и обогрев изменяется в диапазоне от 1,8 до 4, 2 кВт. Это позволяет очень точно поддерживать нужные температурные значения.

Преимущества инверторного кондиционера

Итак, инверторный кондиционер имеет следующие преимущества:

• Точное поддержание заданной температуры;
• Охлаждение без сквозняка. Решается проблема простуды от кондиционера;
• Ежемесячная экономия на электричестве 20-30%;
• Бесшумная работа. Уровень шума в ночном режиме 20-22 ДБ;
• Высокая устойчивость к перепадам напряжения;
• Срок службы больше в 1,5 раза.

За счет плавной регулировки мощности охлаждения в комнате всегда поддерживается точно заданная температура. Это значит, охлаждение происходит плавно, без перепадов и скачков. Поэтому инверторная система охлаждает без сквозняка.

Дело в том, что сильный поток прохладного воздуха здесь просто не нужен. Так как температура постоянно держится на нужных значениях. А ведь именно сильный холодный поток вызывает головные боли и простуду у людей, находящихся в кондиционируемом помещении.

Еще один плюс инвертора — экономия электроэнергии. Обычная сплит-система, потребляя 1 кВт электроэнергии, выдает 3 кВт холода. А инверторная на каждый использованный кВт электричества выдает 4,5 -5 кВт холода! Поэтому все инвертора относятся к высшему классу энергоэффективности «А».

И в зависимости от уровня исполнения модели экономия на затратах составляет 20-30%.

Еще одно преимущество инверторной технологии — тихая работа. Инверторный двигатель работает на минимальных оборотах и без щелчков. Поэтому такой кондиционер способен бесшумно охладить воздух в спальне или детской комнате.

И, наконец, благодаря плавному управлению создаются идеальные условия для работы системы кондиционирования. Переменное напряжение из электросети преобразуется в постоянное. За счет этого срок эксплуатации аппарата значительно увеличивается.

Выбор кондиционера по мощности

Сплит-системы и охлаждающие агрегаты других типов выпускаются в виде модельных рядов с изделиями стандартной производительности – 2.1, 2.6, 3.5 кВт и так далее. Часть производителей обозначает мощность моделей в тысячах Британских Тепловых Единиц (kBTU) – 07, 09, 12, 18 и т. д. Соответствие климатических установок, выраженных в киловаттах и BTU, показано в таблице.

Зная требуемую производительность в киловаттах и британских единицах, подбирайте сплит-систему в соответствии с рекомендациями:

1. Оптимальная мощность бытового кондиционера лежит в диапазоне —5…+15% от расчетной величины.
2. Лучше дать небольшой запас и округлить полученный результат в сторону увеличения – до ближайшего в модельном ряду изделия.
3. Если определенная расчетом холодопроизводительность превышает мощность охладителя из стандартного ряда на сотую долю киловатта, округлять в большую сторону не следует.

Пример. Результат вычислений – 2.13 кВт, первая модель в ряду развивает холодильную мощность 2.1 кВт, вторая – 2.6 кВт. Выбираем вариант №1 – кондиционер на 2.1 кВт, что соответствует 7 kBTU.

Пример второй. В предыдущем разделе мы посчитали производительность агрегата для квартиры – студии – 3.08 кВт и попали между модификациями 2.6—3.5 кВт. Выбираем сплит-систему большей производительности (3.5 кВт или 12 kBTU), поскольку откат к меньшей не уложится в 5%.

Подавляющее большинство климатических систем способно работать в 2 режимах – охлаждение и нагрев в холодный период года. Причем производительность по теплу выше, поскольку двигатель компрессора, потребляющий электричество, дополнительно подогревает фреоновый контур. Разница мощности в режиме охлаждения и нагрева показана выше в таблице.

Расчеты потребления

Многие ошибочно считают, что кондиционер потребляет много энергии, однако в сравнении с другими приборами, которые включены в сети месяцами, количество электричества, израсходованное климатическим оборудованием, оказывается меньше. Например, энергопотребление кондиционера бытового класса для стандартной комнаты площадью 15-20 м2 составляет от 0,3 до 1 кВт (минимальное и максимально). При этом следует учесть, что климатическое оборудование работает не постоянно, а включается только для поддержания температуры в квартире в определенных пределах, и если суммировать расход энергии в месяц, то сумма выходит не слишком большая.

Универсальной формулы, со стопроцентной точностью отвечающей на такой вопрос, сколько киловатт будет расходовать техника, нет. И, в первую очередь, потому что опять же нельзя предсказать ни заданную в помещении температуру (одновременно и ту, что на улице). Также мы не знаем, с какой частотой планируется включать устройство. Однако примерные расчеты, сколько энергии будет потрачено, сделать можно — для этого надо взять за образец суточную норму расходов.

Предположительная работа обычной сплит-системы, работающей по принципу старт-стоп, может составлять 6 часов. Если указанная потребность — 800 Вт в час, то за день будет истрачено 4,8 кВт. Значит, день охлаждения будет стоить 21 рубль (при цене в 4,32 рубля за кВт/ч). Это говорит о 630 рублях в месяц, которые надо будет приплюсовать к расходам на электричество.

Типы и виды кондиционеров

Подбор кондиционера для дома, офиса или промышленного предприятия начинается с выбора подходящего типа прибора

Это важно, чтобы достичь нужной температуры и продлить срок службы прибора. Основные виды кондиционеров:

• Настенные сплит-системы – имеют два блока, отличаются высокой надёжностью;
• Мультисплит-системы – несколько внутренних блоков объединено в общую систему, охлаждаются сразу несколько помещений;

Домашняя мультисплит-система Источник gaudisp.ru

• Мобильные кондиционеры – не закрепляются, можно переносить;
• Оконные кондиционеры – крепятся на окно.

Перечисленные системы относятся к бытовым кондиционерам – их можно использовать дома или в небольшом офисе. Для помещений большой площади применяются другие виды кондиционеров, их называют промышленными и коммерческими.

Таблица воздухообмена

После того, как расчёт воздухообмена проведён для каждого из помещений, составляется таблица воздухообмена. Она представляет собой список всех помещений с указанием расходов приточного и вытяжного воздуха, а также обозначения систем, которые будут обслуживать данное помещение. Ниже приведён пример таблицы воздухообмена:

№	Наименование помещения	Приток	Вытяжка	Обозначение систем
1	Тамбур	—
2	Коридор	100	100	П1, В1
3	Ресепшен	120	90	П1, В1
4	Офис	280	230	П1, В1
5	Офис	360	300	П1, В1
6	Офис	360	300	П1, В1
7	Санузел	200	В2
	ИТОГО:	1220	1220

Помимо расходов воздуха таблица воздухообмена также может содержать иные данные, которые помогают определить расход воздуха — площадь и высоту помещений, кратность воздухообмена по нормам, количество человек и посетителей и другую информацию. При подготовке такой расширенной таблицы воздухообмена в Excel появляется возможность ввести формулы расчёта расходов воздуха. Таким образом, достигается автоматизация расчёта воздухообмена.

Из таблицы воздухообмена определяется расход каждой из вентиляционных систем. Для нашего примера получим:

• Расход системы П1 — 1220 м3/ч
• Расход системы В1 — 1020 м3/ч
• Расход системы В2 — 200 м3/ч

Далее под эти расходы воздуха выполняется подбор всех элементов системы вентиляции.

Расчеты при помощи онлайн – калькуляторов

Суть способа заключается в следующем: на сайтах производителей кондиционеров зачастую размещены онлайн-калькуляторы, с их помощью расчет холодильной мощности очень упрощается. Надо только внести в соответствующие поля исходные данные, характеризующие помещение, желаемую температуру воздуха и прочие параметры на усмотрение производителя, после чего нажать кнопку «рассчитать». На этом всё, полученную цифру можно смело брать за основу. Подробнее о таком расчете рассказано на видео:

Это наиболее легкий и быстрый способ, но в нем кроется один недостаток: мы не видим, каким образом производится расчет и какие значения теплопоступлений от различных источников заложены в программе. Иногда создатели подобных ресурсов закладывают в нее слишком большой запас, за который вам впоследствии придется выложить свои деньги. Поэтому результаты расчетов, выполненных с помощью онлайн–калькулятора, не помешает проверить иными методами.

Маркировка от производителей

Сплит-система одной и той же модели производится на различную площадь (соответственно разной мощности). Производители маркируют устройства по холодопроизводительности выраженной в кBTU (1000 BTU/h = 293 Вт). Исходя из этой маркировки, можно судить, подходит ли данный кондиционер под нужды будущего владельца или нет:

• 07 – мощность составляет 2 кВт. В среднем, такое устройство можно поставить в комнату площадью 18-20 м.кв.;
• 09 – кондиционеры на 2,5-2,6 кВт. Подходят для помещений площадью до 26 м.кв.;
• 12 – наиболее мощный вариант среди бытовых кондиционеров (3,5 кВт). Такую сплит-систему можно установить в комнатах до 35 м.кв. Маркировка 12 – кондиционер рассчитан на площадь большой комнаты с высокими потолками.

Некоторые производители используют другие значения – например, Toshiba маркируют так же в BTU цифрами 10 и 13 (они чуть мощнее «девяток» и «двенашек» соответственно). А, например Mitsubishi в маркировке применяют цифры соответствующие площади помещения – 20, 25, 35 (что аналогично «семеркам», «девяткам» и «двенашкам» соответственно).

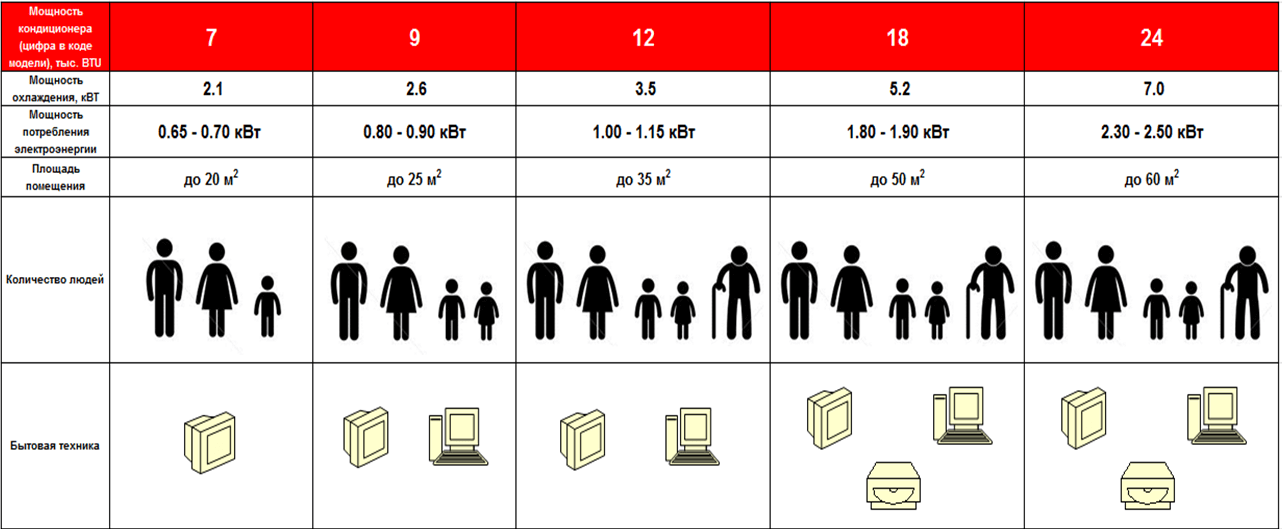

Ниже приведена таблица, в которой указана необходимая холодопроизводительность на определенную площадь комнаты

Обратите внимание, что данная таблица учитывает только стандартную высоту потолков, малую освещенность, минимальное количество техники и людей

Поскольку многие путают мощность охлаждения и мощность потребления, советую к прочтению статью о том, как отличать эти понятия. А в этой статье более подробно рассказано о маркировке.

Если кондиционер недостаточно мощный, то владельца ждет:

• некачественное охлаждение;
• перегрев и поломка устройства;
• дополнительные траты на ремонт и обслуживание.

Недостаточно мощное устройство просто не сможет выполнять свои функции в слишком большом и теплом помещении.

Если кондиционер слишком мощный, то:

• стоимость прибора и монтажа будет выше;
• шум от «сплита» будет громче;
• потенциал устройства будет использоваться не полностью.

Повышенная мощность не приведет к преждевременной поломке устройства, но владельцы будут вынуждены переплатить за «кондёр» и привыкнут к «излишнему» шуму.

https://youtube.com/watch?v=oZTcVmFHj5k

Если в помещении постоянно изменяется количество человек или работающей бытовой техники, солнце активно появляется лишь в определенное время суток, рекомендуется выбрать сплит-систему с функцией подстройки под окружающую среду (автоматический режим, который есть практически в каждом современном приборе). Такие устройства способны поддерживать комфортный климат в домах без особого участия человека – алгоритм сам подбирает оптимальные параметры.
