Вытяжка для мангала в беседке из металла своими руками

Разновидности

Существует несколько классификаций вытяжек.

Материал

По материалам можно привести следующую:

• вытяжки из нержавеющей стали,
• вытяжки из черной стали,
• медные зонты,
• оцинкованная медь и сталь.

Чаще встречаются комбинации этих материалов. Медь выглядит хорошо, дорого, стильно, но ей зачастую покрывают только верхний слой устройства.

Разные формы вытяжек из нержавейки

Способ крепления

Следующая классификация основывается на способе крепления зонта:

Островной фиксируется сверху, крепление ведет к потолку. Пристенный, соответственно, закрепляется на уровне установки зонта к ближайшей стенке.

Как изготовить самостоятельно?

Вытяжка из металла имеет следующие преимущества:

• небольшой вес;
• есть возможность установить дополнительные опции;
• невысокая цена;
• простота конструкции;
• легкость в монтаже.

Кирпичная кладка обладает неоспоримым достоинством: такая конструкция может, простоять тысячу лет без видимых повреждений.

Ведь она пагубно сказывается на качестве приготовленных блюд и работе самого воздуховода. Тяга рано или поздно будет снижаться из-за накапливаемой грязи, поэтому лучше всего делать профилактическую чистку.

Важно определиться в самом начале, какой вид вытяжного устройства предпочтителен. Материалы, необходимые для создания металлической вытяжки, просты:

Материалы, необходимые для создания металлической вытяжки, просты:

• листы железа 1–3 мм;
• уголки сечением 30 х 30 х 30 мм;
• болты;
• термо-праймер.

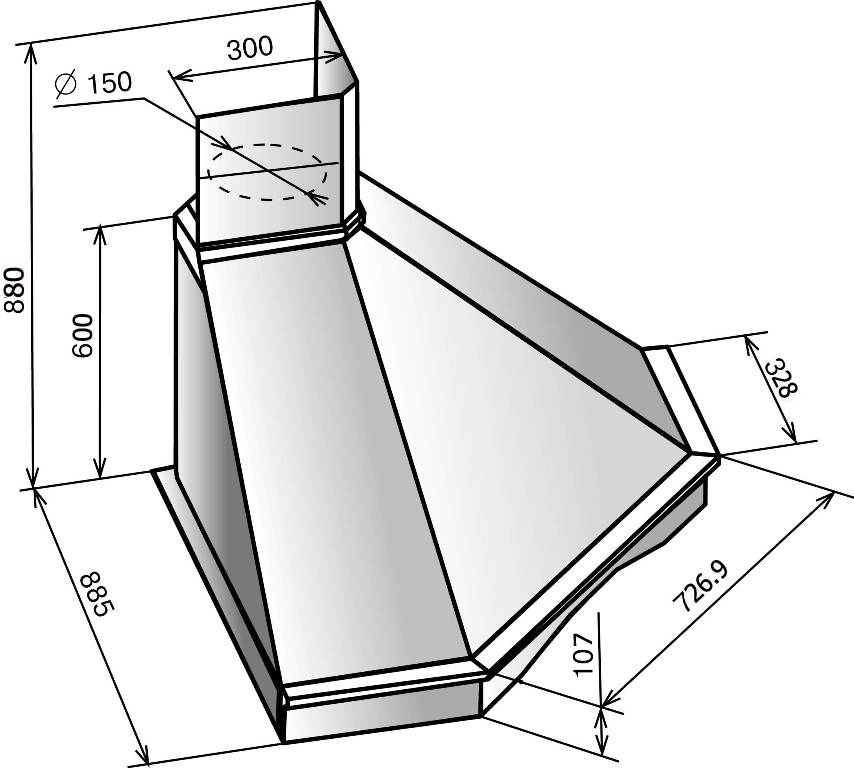

Высота зонта может достигать 2 метров, оптимальный размер мангала при этом 110 х 65 см. Зонт компонуется из трех узлов: основания, купола с внутренним креплением и трубы.

Своими руками сделать вытяжку для мангала несложно. Сначала маркером на листе металла делается разметка, которая соответствует ранее начерченным эскизам. Затем с помощью болгарки вырезаются необходимые компоненты, производится компоновка деталей и приваривание стыков.

Кирпичная вытяжка имеет свои особенности. Создается она из специального кирпича (шамотного), замешанного на глине и песке. Глина должна быть определенного сорта и отмачиваться в воде в течение 48 часов. В кирпичной вытяжки делается специальная рама, на которую кладется кирпич. При этом материал должен обрабатываться специальной огнеупорной эмалью.

После этого следует кладка кирпича. Основание, то есть, первый рад, кладется толчковой стороной кирпича, самой короткой. Обычный дымосборник состоит из 9–11 рядов. Кладка делается с таким расчетом, чтобы она сужалась, то есть смещение происходит порядка 16 мм по каждому уровню, по торцевой части 35 мм. Затем кладется из кирпича труба квадратной формы.

Вверху труба составляет сечение 265–265 мм. Эта цифра получена эмпирическим путем, она является оптимальной для работы втяжки, при этом высота трубы составляет порядка 3 метров.

Важно после окончания кладки выдержать не менее 3–4 недель, чтобы конструкция отстоялась для большей прочности. Торопиться использовать «сырое» сооружение нельзя

Это может привести к деформации и растрескиванию материала.

Поверхность покрывается специальной грунтовкой, которая будет предохранять от воздействия высоких температур. Как видим, в технологическом отношении в таких работах нет ничего сверхсложного, сделать кладку может человек, обладающий минимальными строительными навыками.

При работе следует обязательно использовать защитные очки и перчатки.

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Для изготовления вытяжки используют прочную нержавеющую сталь или листовой металл с защитным покрытием толщиной 2-3 мм. Цельный лист расчерчивают. Отдельно вырезают части под сборник, трубу и элементы для зонтика. После сгибания по форме раскроенных деталей швы сваривают или скрепляют с помощью клепок или защелок.

Установка зонта над мангалом осуществляется разными способами:

В землю на стойках. Это стационарный вариант вытяжной конструкции. Металлические уголки или трубы приваривают по краям дымника, вкапывают в землю и бетонируют. При изготовлении зонта важно учитывать, что площадь самой широкой части дымосборника должна быть больше мангала.
На стойках непосредственно к жаровне. Данный метод чаще всего используется для переносных уличных вариантов.
На тросах или цепях к крыше беседки.
Комбинирование. Наиболее сложный и редкий способ заключается в объединении мангала и зонта в одну конструкцию. Элементом крепления служат уже не стойки, а полноценные металлические стенки.

Вытяжной зонт для уличного мангала своими руками

Зонты для мангалов и барбекю используются преимущественно в закрытых беседках, в которых и находится стационарная жаровня.

Чаще всего такие беседки сконструированы по типу финских: строения из дерева закрытого типа, с застекленными окнами панорамного или же обычного размера.

Вытяжной зонт над мангалом выполняет также и защитные функции, унося искры при сгорании древесины вместе с дымом из жаровни, предотвращая пожары.

Конструкция самого зонта должна быть максимально гладкой, чтобы неровности не снижали силу тяги. Оптимальные материалы для изготовления своими руками или же покупки зонта для мангала: нержавеющая сталь или другие подобные металлы.

Максимальная гладкость вытяжки также руководствуется минимальным скоплением продуктов работы жаровни, которые она и будет втягивать: жир, гарь, сажа. Эти элементы могут скапливаться в неровностях металла и тем самым загрязнять и закупоривать работу вытяжки. Проще периодически чистить изделие, чем прочищать закупоренный отложениями дымоход.

Выбирая уже готовый вытяжной зонт в магазине, стоит обратить внимание на показатели внутреннего объема дымника и вытяжной трубы. Зонт должен быть больше мангала под ним. Не подходящая по размерам вытяжка просто не будет справляться со своей работой

Не подходящая по размерам вытяжка просто не будет справляться со своей работой.

Хорошая вытяжная система также обезопасит и находящихся рядом с мангалом людей от попадания продуктов горения в легкие.

Дымник может обладать дополнительными функциями, которые влияют на цену изделия:

• вентилятор;
• гаситель искр;
• возможны и другие функции для выведения дыма из помещения.

Вентилятор сделает более качественной работу зонта, создавая дополнительную тягу. Устройство, гасящие искры, отвечает за безопасность при использовании мангала.

Сделать металлический вытяжной зонт своими руками тоже возможно, но не обойтись без точного чертежа.

  Выбор и розжиг угля

Металлический вариант вытяжки, сделанной своими руками, самый распространенный и легкий в конструировании. Для металлического мангала кирпичная вытяжка смотрелась бы неуместно и нелепо.

Сам дымовой колпак представляет куполообразную конструкцию диаметром около 1,5 м округлой, конусовидной, прямоугольной, квадратной форм. Лучший материал для ее изготовления – листовая сталь толщиной от 2 мм. Некоторые используют медь. Отверстие в центре купола соединяется краями с трубой, высота которой составляет от 2 до 3 метров.

Не рекомендуется использовать асбоцементные трубы, так как это опасно для здоровья.

Вытяжной зонт, сделанный своими руками, крепится стойками к очагу над ним или подвешивается к потолку беседки, но труба всегда выходит в центре крыши беседки. В случае конструирования без опор над мангалом зонт крепится к потолку еще и цепями, для надежности. Материал крыши, контактирующий с трубой, должен обязательно быть огнеупорным, так как труба в процессе эксплуатации будет нагреваться. Металлические дымосборники очень функциональны и неприхотливы в уходе. Легко чистятся и эффективно выполняют свои функции, если их чистить хоть изредка.

Чтобы ржавчина со временем не стала проявляться на вытяжке, стоит покрыть ее специальным веществом.

Некоторые проблемы

Все вытяжки, покупные или сделанные своими руками, могут иметь проблемы:

1. Дым при разжигании мангала не уходит в дымосборник, а расходится по сторонам. Это в том случае, если вытяжка не электрическая и не оснащена вентилятором, который можно включить, как только начнется работа с мангалом. Подобное случается из-за того, что дым при розжиге не успевает нагреваться и имеет низкую температуру. Он такой же плотности, как и воздух в помещении. Эти факторы являются ключевыми в отсутствии тяги, которая появится, как только огонь в очаге окрепнет, и дым увеличит температуру и плотность.
2. Если дымосборник не справляется с удалением всего дыма, это признак того, что сечение дымохода мало, и он просто не успевает весь вытягиваться. Такое случается чаще с кирпичными вытяжками, сечение дымохода которых должно быть минимум 26-26 см. В металлических вытяжках трубы имеют более удобную с точки зрения аэродинамики форму, минимальный диаметр которой должен быть не менее 15 см.
3. Верхняя часть трубы должна быть на высоте минимум 3 метров над поверхностью земли, чтобы дым уходил выше и рассеивался в воздухе.

  Огнеупорная краска для мангала

Правильно выбранный или сконструированный зонт для мангала обезопасит отдых и сделает приготовление пищи на жаровне более комфортным.

Требования к конструкции

Выше говорилось о том, что стенки металла должны быть гладкими, чтобы на них не садилась сажа. Другими требованиями для качественной вытяжки из металла являются:

• устойчивость к коррозии;
• достаточная площадь воронки;
• правильная толщина металла.

Идеальным металлом, который может стать основой такого зонта, является нержавеющая сталь. Она прекрасно переносит воздействие влаги, а также различных агрессивных веществ, которые могут попадать на поверхность вместе с дымом. В некоторых случаях для облегчения конструкции применяется оцинкованный металл, но срок его службы значительно ниже, чем у стали. Минимальная толщина металла должна составлять 2 мм. Только в этом случае можно быть уверенным в продолжительном сроке службы. Площадь широкой части вытяжки должна быть в два или более раза превышать площадь мангала, который под ней будет располагаться.

При использовании конструкции только в летнее время нет необходимости в установке дополнительных модулей. Если в планах есть приготовление блюд в холодное время года, тогда есть смысл подумать о дополнительных вентиляторах, которые бы ускорили выброс дыма. В некоторых случаях также требуется установка фильтров. Готовые металлические вытяжки есть в продаже, поэтому в некоторых случаях есть смысл купить таковые. При самостоятельном изготовлении мангала готовый проект может не подойти по размерам.

Совет! Рядом с дымовыводящими каналами не должна проходить электрическая проводка. Стоит расположить ее как можно дальше. Вследствие перегрева оплетки может произойти короткое замыкание и пожарю.

Специфики

Главный аспект, который следует учитывать, таков: купол вытяжки обязательно по площади превосходит оборудование, над которым располагается. Так дым собирается гораздо эффективнее. У дымохода должно быть сужение и изгиб. Так улучшается динамика вытяжки продукции горения и не получается обратная тяга. Верхняя сторона трубы обычно позиционируется минимум на 3 м. от земли. Это обеспечивает необходимые вытяжные условия. При неверном расчёте сечение дымовой трубы получается неэффективный отвод результатов горения.

Благодаря дополнительным составляющим развивается эффективность вытяжки. Но для этого нужны дополнительные расходы. Таковыми составляющими являются:

Гаситель искр. Позиция – вершина дымохода. Это трубчатое металлическое сито. Через него легко идёт дым, и гасятся искры.
Уловитель жира. Эта рамка со вставленной специальной кассетой (кассета – сменная) для захватывания жира. Когда это устройство загрязняется, его нужно хорошо промыть или вовсе заменить

Здесь важно, как поставлена модель, какое фильтрующее вещество задействовано.
Вентилятор. Он серьёзно развивает вытяжную мощь тяги

При его установке необходимо сделать грамотные расчёты параметром нужного оборудования.

Как выбрать

Разновидностей вентиляторов для принудительной тяги мангала не так много:

1. Осевой.
2. Центробежный.
3. Крышной.

Осевой тип

Наиболее простой и популярный тип вытяжки для мангала. Крыльчатка направляет дым вдоль оси вращения. Такие устройства отличаются низким уровнем шума и компактностью. Однако их производительность не высока.

Центробежные вентиляторы

Данный тип характеризуется большой производительностью. Масса дыма расходится от центра под воздействием центробежной силы, а затем выпускается в окружающую среду. Недостаток заключается в крупных размерах и более шумной работе.

Крышные вентиляторы

Монтируются такие модели только на конце дымоходов на крыше. Они хороши тем, что позволяют максимально отдалить источник шума от зоны отдыха. А в случае необходимости ремонта или обслуживания расположенный на крыше вентилятор более удобен. Поскольку дымоход в таком случае часто имеет внушительную длину, тепловое воздействие на приспособление минимально.

Металлическая вытяжка

Наиболее популярны вытяжки из металла. Они удобны и имеют ряд преимуществ:

• Занимают мало места, имеют небольшой вес;
• Универсальны. Подходят для любого мангала;
• Несложный и быстрый монтаж;
• Просты в обслуживании;
• У них привлекательный внешний вид. Металлу можно придать разную форму и цвет;
• Ремонтопригодны. Хотя срок службы металлического колпака меньше кирпичного, его проще отремонтировать или заменить;
• Возможность изготовления своими руками.

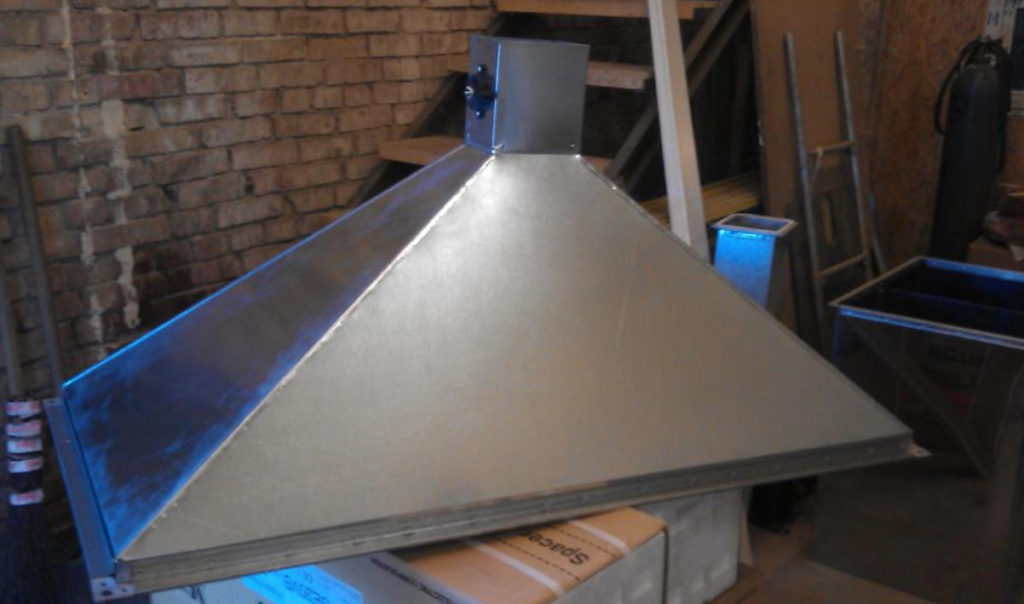

Изготовление металлической вытяжки

Металлический вытяжной купол можно купить или сделать на заказ, а можно изготовить своими силами. Вытяжку из металла соорудить проще, чем кирпичную. Для этого понадобится листовой металл толщиной от 2 до 4 мм. Чаще используют двух миллиметровый металл, с ним проще работать, и он легче. С помощью «болгарки» вырезают детали будущей вытяжки, по заранее сделанному эскизу. Их сваривают в форме усеченной пирамиды, в верхней части делают отверстие для дымохода нужного диаметра. Вытяжку крепят на мангал с помощью стоек или подвешивают над ним, используя специальные крепления или цепи.

Сверху дымохода ставят зонт-заглушку, препятствующий попаданию влаги.

Дымоотвод из кирпича

Сначала на участке нужно найти место для строительства печи

Важно, чтобы тандыр не располагался вблизи дачи и других построек из дерева. Следует вынести печь для казана за зеленые насаждения

Вытяжку над мангалом можно сделать из кирпича, который используется для возведения печей

Важно правильно смешать глиняно-песчаный раствор

Нужно обратить внимание на то, как готовая смесь держится на гладкой поверхности. Если при выкладывании на кирпич раствор не растекается, то он готов

Возводя вытяжной зонт для мангала в беседке, необходимо правильно сделать основание. Кладка должна быть сделана очень аккуратно. Для этого нужно взять уголки и вмуровать их в стенки мангала. На них будет выложен первый ряд кирпича. При этом блоки нужно укладывать вдоль стен, прислоняя торцом. Выкладывая остальные ряды, кирпич размещают вдоль. Нужно сразу купить достаточное количество материала, ведь будет минимум 10 рядов.

Выкладывая вершину конуса, следует обращать внимание на уклон. Нормальным для боковых сторон считается уклон 35 мм, а с лицевой стороны — 17 мм

Но нужно учесть, что размеры могут быть изменены из-за конструкции дымохода.

Выкладывая вытяжку, необходимо смотреть, чтобы размеры его последнего ряда соответствовали габаритам дымохода. Задняя стена трубы должна иметь «зуб», этот элемент необходим для улучшения тяги. Для защиты трубы от осадков следует сделать над ней козырек из оцинковки. В закрытых помещениях конструкцию можно оборудовать вентилятором и фильтрами.

Какой вариант печи предпочесть

Владельцы частных домов часто делают на участку коптильню. Ее возводят из кирпича либо обустраивают в металлической бочке. Какая коптильня лучше? Все зависит от предпочтений владельца, но кирпичные сооружения прослужат дольше. Кроме того, они имеют более привлекательный внешний вид. Например, кирпичный мангал с дымоходом впишется в любой ландшафтный дизайн.

Можно на участке установить тандыр, но нужна горизонтальная площадка. Раньше в таких печах готовили мясо и хлеб, сегодня их можно использовать для копчения рыбы и пр. Раньше коптили продукты в частных домах, где были размещены специальные приспособления, но сегодня приготовить вкусные блюда можно и на даче в уличных печах.

Использование в квартире

Часто бывают ситуации, когда на природу хочется, а нет ни времени, ни дачи, на которую можно было бы съездить. В таком случае допустимо использование мангалов в квартирах и на балконах, однако только со значительными ограничениями.

Так, главная проблема – это даже не дым и посторонние запахи в помещении, а соседи. Поэтому лучше всего устанавливать мангал на балконе. Если он открытый – то естественная вентиляция позволит избежать необходимости установки вытяжной системы, в противном же случае вам просто необходимо заранее побеспокоиться о вентиляции.

Мангал на балконе – не такое уж и редкое явление. Если же детально продумать систему вентилирования, то такое устройство можно использовать в любое время при желании. В частности, наиболее подходящим вариантом будет вытяжной зонт из металла, устанавливаемый над самым грилем. Такие зонты находятся в продаже в свободном доступе, а потому ни для кого не станет проблемой их приобретение.

Проблема состоит в другом – мангал на балконе, а значит, в случае использования стандартной конструкции, дым и запахи будут вытягиваться вверх. Как раз в этом случае нелишним будет собственноручно или с помощью осведомленного человека приделать к выходному отверстию зонта несколько металлических листов. Данная конструкция должна изгибаться таким образом, чтобы обеспечить вывод всех продуктов горения на улицу за пределы балкона.

Можно также устанавливать мангал в квартире под вытяжкой. Для этого просто в стене над мангалом оборудуется стандартная вытяжная система, которую обычно устанавливают над кухонными плитами. В таком случае вообще обеспечивается возможность пользоваться грилем в любое время года и даже в любое время суток.

Вопросы и ответы

Рассмотрим несколько важных вопросов, волнующих неопытных пользователей в процессе сборки вытяжки для мангала:

Что будет, если вытяжной зонт окажется намного больше размеров мангала?

Ничего страшного не произойдет. Однако, увеличится его вес, на сборку уйдет много материала. поэтому, обычно при сборке из экономии стараются обеспечить необходимый и достаточный размер зонта.

Можно ли использовать для изготовления вытяжки листовую оцинкованную сталь?

Использовать оцинкованную сталь не рекомендуется — при усилении режима горения она довольно быстро начнет прогорать. Сначала сойдет слой защиты, после чего вытяжной зонт и труба начнут активно корродировать.

Какой должна быть величина зонта относительно размеров мангала?

Площадь и конфигурация зонта должны перекрывать размер мангала как минимум на 5 см с каждой стороны. Это обеспечит эффективность улавливания дыма и других газов, образованных в процессе горения топлива. Для больших мангалов следует пользоваться другими критериями подбора площади — она должна на 20-30 % превышать площадь жаровни.

Какая высота вытяжки над мангалом считается оптимальной?

В большинстве конструкций высота зонта над мангалом составляет 65 см. однако, это не строгое требование — здесь все зависит от условий эксплуатации и силы тяги.

Каков размер дымохода?

Дымоход квадратного сечения должен иметь стороны 25 см, а круглый — не менее 15 см в диаметре. Высота дымохода должна быть не менее 50 см над коньком беседки (это минимум, рекомендуется делать трубу как можно выше).

Зонт из металла

Для изготовления вытяжки используют прочную нержавеющую сталь или листовой металл с защитным покрытием толщиной 2-3 мм. Цельный лист расчерчивают. Отдельно вырезают части под сборник, трубу и элементы для зонтика. После сгибания по форме раскроенных деталей швы сваривают или скрепляют с помощью клепок или защелок.

Тематический материал :

Установка зонта над мангалом осуществляется разными способами:

Корень строительных бед прячется в мелочах. Пренебрегая мелкими деталями, владелец частного жилья неэффективно раздувает семейный бюджет расходами на ремонт. Но если собственник относится к дому как к цельному организму, в котором все взаимосвязано, его деньги не вылетают в трубу, а затраты ограничиваются плановым техобслуживанием. Неправильная установка защитных устройств на дымоходе провоцирует потери – как финансовые, так и человеческие.

Установка зонта на дымоход способствует поддержанию работы отопительной системы в оптимальном режиме, предотвращению преждевременного старения печной трубы, улучшению циркуляции воздуха в доме.

Колпаки и оголовки на трубах предназначены для следующих целей:

• закрывают вентиляционный канал, защищая его от дождя, снега и грязи. Отсутствие защиты может привести к накоплению большого количества воды в дымоходе, что способствует снижению тяги и, соответственно, падению КПД отопительной системы;
• защищают материал трубы от повреждений, отводя накопленный конденсат благодаря наличию особых канавок;
• не позволяют насекомым и птицам падать в трубу, служат препятствием для попадания листьев и веток с деревьев;
• выполняют декоративную функцию. Придают крыше завершённый внешний вид, особенно если в конструкции есть элементы художественной ковки.

Некоторые виды колпаков имеют конструкцию, создающую в верхней части трубы разреженную среду. За счёт этого достигается улучшение тяги в дымоходе, быстрее выводятся лишняя влага, отработанный воздух и продукты горения.

Конструкции из металла

Для большинства стационарных сооружений прекрасно подойдет вытяжной зонт. Принцип его действия состоит в сборе продуктов горения и направлении их в трубу. Он должен иметь почти идеальную гладкость, потому как даже при незначительных шероховатостях тяга начинает ослабевать. Поэтому лучше приобрести или сделать своими руками металлический или стальной зонт. Такой дымоход надежен и эффективен, к тому же собирает меньше жира и сажи.

Дымовой зонт следует делать с большим входным отверстием, а его внутренний объем должен превышать в несколько раз объем мангала. При этом вытяжка не должна контактировать с коммуникациями. Часто вытяжной зонт бывает снабжен дополнительными устройствами: вентиляторами или фильтрами, позволяющими эффективней очищать воздух в беседке от дыма. Нет смысла приобретать такие дорогостоящие вытяжки на дачу для сезонного пользования.

Безусловно, в загородный дом можно купить или сделать своими руками вытяжной зонт из качественных материалов. Хорошую вытяжку можно изготовить из двухмиллиметрового листа стали или меди.  Элементарные конструкции не в состоянии полностью удалять продукты горения и стены в беседке покроются темным налетом в случае интенсивной эксплуатации мангала. Для того чтобы избежать подобных проблем надо правильно спроектировать и установить зонт в беседке.

Внимание! Иногда при изготовлении вытяжки своими руками используют асбестоцементные трубы. Использование асбеста небезопасно для здоровья и лучше отказаться от применения этого материала внутри жилья. Металлический зонт обладает рядом преимуществ:

Металлический зонт обладает рядом преимуществ:

• универсальностью и совместимостью с разными устройствами;
• простотой монтажа;
• красивым внешним видом;
• возможностью легко изготовить своими руками;
• простотой обслуживания и ремонта.

Металлические конструкции не так долговечны как кирпичные, но зато не менее популярны и хороши в работе. Вытяжку в виде усеченной пирамиды сделать легче, поэтому при отсутствии навыков работы с металлом целесообразней создать более простую конструкцию.

Пару слов о складных мангалах

Складной мангал представляет собой облегченную жаровню, которую можно легко перемещать и устанавливать в нужном месте, в том числе и в беседке. Лучшим материалом для его изготовления считается нержавеющая сталь, оптимальная толщина стенок — два миллиметра.

Более тонкие листы будут быстро прогорать, толстые значительно увеличат вес конструкции. Для улучшения процесса горения по периметру нижней части жаровни проделываются сквозные отверстия. Через них угли могут выпасть на пол беседки и воспламенить его

Кроме того, складной мангал легко опрокидывается, так что пользоваться им нужно очень осторожно

Преимущества

Тем не менее, складной мангал имеет определенные преимущества. К ним относятся:

• маленький вес, облегчающий транспортировку;
• в разобранном виде мангал легко укладывается в багажник автомобиля;
• небольшая стоимость.

Большим плюсом складного мангала является возможность его использования без обустройства вытяжки. Небольшая по размерам жаровня не образует много дыма в процессе приготовления мяса. Как правило, складной мангал устанавливают в беседках, представляющих собой навес без стенок. В закрытых беседках его нужно оборудовать вытяжкой.
