Как установить вытяжку в ванной?
Итак, вентилятор выбран, теперь должна быть произведена установка вытяжки в ванной. Сделать это несложно, хотя, если человек никогда не имел дела с электросхемами и не знает с какой стороны взяться за отвертку, то выполнение этой работы стоит поручить профессионалам.
Установка защитной сеточки на вентиляционный воздуховод
Домашним же мастерам, которые уверены в своих силах, можно дать следующие советы:
- Как правило, вытяжка в ванную комнату планируется на высоте, делать ее следует под самым потолком. Располагать вытяжку следует напротив дверей, а вот на одной стене с дверным проемом ее планировать не следует.
Правильное расположение вытяжки увеличивает эффективность ее работы, поскольку естественные процессы циркуляции воздуха будут помогать в ее работе. - Чаще всего, вентилятор ставят в отверстие вентиляционного канала. При необходимости проем можно расширить при помощи болгарки или же молотка и зубила.
Вентилятор для ванной устанавливается в проем и крепится при помощи «жидких гвоздей», специальных креплений, саморезов или дюбелей.
Правильно установленный вентилятор оказывается полностью «утопленным» в проеме, снаружи видна только вентиляционная решетка.
Этот элемент может иметь различный цвет и форму, поэтому он не испортит интерьера.
- Вентилятор необходимо подключить к электросети, для ее включения рекомендуется установить отдельный выключатель.
Некоторые хозяева подключают вытяжку к тому же выключателю, который включает освещение, но это не всегда рационально, поэтому лучше поставить выключатель с двумя клавишами. - На последнем этапе установки вентилятор закрывается вентиляционной решеткой, которая укрепляется на защелках или на саморезах.
Выводы:
Таким образом, установка принудительной вентиляции в ванных комнатах помогает решить актуальную проблему проветривания помещения. В ванных комнатах редко планируется окно, поэтому единственной возможностью наладить нормальный воздухообмен в помещении является организация эффективной системы вентиляции.
Использование современных систем автоматики делает использование вытяжек очень удобным и помогает рационально использовать энергоресурсы.
Галерея
Как работает вентиляция?
Казалось бы, застойных явлений в совмещенном санузле или ванной существовать не должно, так как любое жилое помещение оборудуется вентиляцией естественного типа. Мало того, правильно спланированная вентиляционная система – одно из условий комфортного принятия водных процедур.
Если речь идет о многоквартирных домах, то схема включает сквозные вентиляционные шахты, которые заканчиваются на чердаке или техэтаже и имеют выходы во всех без исключения ванных комнатах и кухнях. Причем современные нормы и правила рекомендуют отдельные вентиляционные каналы в каждую квартиру индивидуально.
Ранее для оборудования каналов использовали кирпичную кладку, сейчас это бетонные колодцы или пвх-трубы.

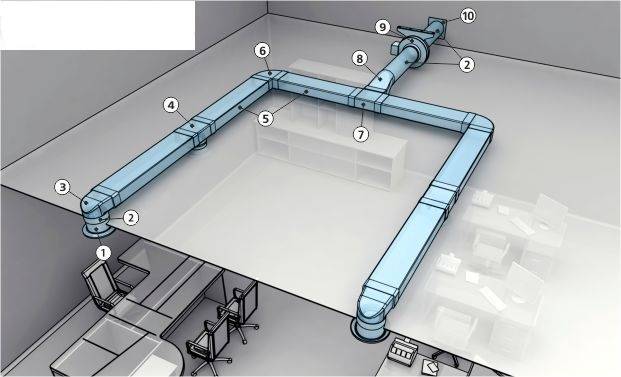

На схеме устройства вентиляции квартиры указаны магистрали и точки выхода вентиляционных отверстий. Циркуляция устроена таким образом, что воздух поступает в одни помещения, а выводится из других
Естественная вентиляция подразумевает самопроизвольную циркуляцию воздуха, который выходит через отверстия в стенах или потолке в шахту, расположенную в стенных перекрытиях.
Схема строения вентиляционной системы частного одноэтажного дома может незначительно отличаться: чаще всего шахта начинается отверстием в потолке и заканчивается выходом на крышу.
При проектировании и устройстве вентиляции руководствуются следующими правилами:
- для каждого помещения предусмотрен отдельный воздуховод, расположенный вертикально;
- при строительстве каналов следует выбирать материал, гарантирующий беспрепятственное прохождение воздуха, то есть с гладкими внутренними стенками;
- допускается объединение нескольких воздуховодов в один в районе чердачного помещения;
- если туалет и ванная расположены в одной квартире, можно соединить устройства естественной вентиляции.
Стандартная схема движения воздушных масс в городской квартире: свежий воздух поступает через окна комнат, «использованный» выходит через вентиляционные отверстия на кухне, в ванной и туалете
Если естественная тяга себя не оправдывает, а циркуляции не достаточно для сохранения свежести воздуха, монтируют принудительную вентиляцию – устройство, заставляющее воздушные массы перемещаться из помещений в шахту.
Иногда устройство принудительной системы регламентировано санитарными нормами и правилами (СНиП). Например, если в доме установлена сауна с электропечью или парогенератором. В этом случае рекомендуем обратиться за специальными расчетами необходимых мощностей вентиляторов и диаметра труб в сертифицированную организацию. Информацию всегда можно найти на сайтах своего города.
Разновидности вентиляционных систем
В процессе выбора вытяжной системы в ванную или туалет в первую очередь нужно разбираться в принципе работы и разновидностях приборов такого рода. Так, основные системы вентиляции подразделяются на естественные и принудительные конструкции.
- Принцип работы естественной вытяжки основан на перепаде температуры в помещении и за его пределами. Потоки воздуха, поступающие из воздухозаборной шахты, вытесняют отработанные газы, из помещения насыщая его свежим кислородом.
- Принудительная вентиляционная система – это вытяжка, которая функционирует за счёт электрического вентилятора, нагнетающего чистые воздушные потоки или, вытягивающего отработанные массы через воздуховод на улицу.
Если естественную вентиляцию, которая состоит из цепи соединённых каналов, которые расположены внутри стен и выходят в чердачное помещение, монтируют ещё на стадии возведения здания, то принудительную вытяжную конструкцию можно обустраивать в любое удобное для домовладельца время.
Если спросить у профессионалов о необходимости использования принудительной вытяжной системы в ванной или туалете, то моментально последует утвердительный ответ. Особенно это актуально, если естественная вентиляция работает нормально, но по причине засорения вытяжных каналов не полностью справляется со своими функциями. Также вытяжной вентилятор устанавливается и в ряде других случаев.
- В случае, когда естественные притоки и оттоки воздуха происходят не в полной мере.
- Если обратная тяга настолько мощная, что вытяжная система в ванной или туалете поставляет уже отработанные воздушные массы, насыщенные неприятными ароматами.
Также вытяжка в туалете или ванной комнате устанавливается в процессе перепланировки при объединении данных помещений в единое пространство. В такой ситуации естественная система вентиляции справляется с поставленной задачей не в полном объёме и использование вытяжного вентилятора обязательно.
Принудительная вентиляция в частном доме
Принудительная вентиляция предполагает организацию воздухообмена с помощью специального оборудования, которое нужно приобрести и установить в определенных частях помещения. Конечно, такой тип воздухообмена требует некоторых финансовых вложений, но и преимуществ у него значительно больше:
- эффективная очистка воздушных потоков, поступающих в помещение;
- контроль температуры и влажности;
- отсутствие шума улицы;
- возможность автоматизации;
- размещение в любом помещении.
Существует три типа принудительной вентиляции: приточная, вытяжная и приточно-вытяжная.
Принудительная приточная вентиляция
Принудительная приточная вентиляция в частном доме организуется при помощи установки в конструкции дома приточных клапанов. Проще всего такой клапан разместить в оконной раме, но иногда клапаны врезают и в стены. Помимо клапанов в качестве приточного механизма используются приточные вентиляторы.
Для зимнего функционирования приточной системы ее оснащают калорифером, чтобы не допустить излишнего охлаждения помещения за счет притока холодных воздушных масс.
Сейчас существует оборудование, объединяющее все детали приточной системы в одном блоке. В специальный блок устанавливается комплект фильтров, вентиляторов, клапанов, а также калорифер и приспособление для охлаждения воздуха. В некоторых случаях в блок помещается таймер для обеспечения оптимальной эффективности его работы. Такие системные блоки управляются автоматически.
Принудительная вытяжная вентиляция
Принудительная вытяжная вентиляция в частном доме работает в комплексе с естественной вентиляцией. Воздух поступает в помещение естественным путем либо через клапаны приточной системы, а выведение его происходит принудительно.
В жилых домах система такого типа часто устанавливается в ванной комнате, в туалете, а также в помещениях с бассейном, камином и другими современными установками. При помощи организации такой системы обеспечивается эффективное выведение отработанного воздуха.
Основной компонент данной системы — вентилятор, работающий по типу вытяжки. Часто вытяжная вентиляция автоматизируется, ее включение и выключение происходят по определенному графику или по мере того, как в помещении включается свет.
Принудительная приточно вытяжная вентиляция
Принудительная приточно вытяжная вентиляция функционирует благодаря установке приборов как для подачи воздуха в дом, так и для выведения.
Такой тип вентилирования может быть организован централизованно для всего дома, либо индивидуально для каждого помещения. При централизованной работе системы все установки располагаются в одном месте, к ним при помощи воздуховодов подключаются все остальные помещения.
В распределенной или местной системе клапаны, вентиляторы и другое оборудование размещается в каждой комнате и не связывается между собой.
Совмещенная система вентиляции
Совмещенная система вентиляции – это сочетание естественной и принудительной систем. Этот вид организации воздухообмена наиболее популярен, так как сочетает преимущество каждой из систем.
Устройство совмещенной вентиляции предполагает наличие вытяжных шахт в стенах дома. Для технических помещений, таких как ванная, санузел, кухня, душевая комната предусмотрены независимые каналы. Из помещений воздушные массы выходят по каналам естественной вентиляции. Если встроить в вытяжную шахту вентилятор, то процесс удаления отработанного воздуха станет максимально эффективным.
Ознакомившись с особенностями каждой из систем, можно подумать, как правильно сделать вентиляцию в частном доме, учитывая особенности его размещения, расположение помещений внутри дома, их количество, а также материалов, использованных для строительства.
Какой вытяжной вентилятор выбрать
Предложенный модельный ряд таких устройств на рынке весьма разнообразен, впрочем, принцип действия у всех одинаков: вытяжка в ванную комнату представляет собой конструкцию, внутри которой находится электрический вентилятор. С его помощью и происходит проталкивание воздушного потока по трубопроводу.
Не менее значимы и технические параметры данного оборудования:
- Мощность в диапазоне 60-250 воздушных кубических метров. Данная величина не должна быть ниже шестикратного объема комнаты. К примеру, если помещение ванной комнаты составляет 10 м3 — показатель производительности вытяжки в этом случае составит 60 м3/час.
- Для того чтобы вычислить, какую именно установку необходимо выбрать для ванной и санузла, воспользуйтесь следующей формулой: M=V*(5…10), в которой M — показатель рекомендуемой производительности, V — объем комнаты в кубических метрах, а (5…10) — норма посещаемости. К примеру, если в доме проживает один человек — она составляет 5, если же несколько людей — 10.
- Следующий немаловажный пункт: под дверью обязательно должны оставаться мелкие просветы, только таким образом будет происходить циркуляция воздушных потоков. В противном случае все усилия по обеспечению вентиляции не принесут желаемого эффекта.
Основные технические требования к устройствам включают следующее:
При прокладке в имеющийся воздуховод следует выбирать конструкции, соответствующие форме и габаритам проема. Если прибор подобран корректно, учитывая особенности помещения, он полностью войдет внутрь, при этом снаружи окажется только решетка.
Определенную информацию может сообщить нанесенная на устройство маркировка — подобные отметки свидетельствуют об уровне защиты от воздействия влаги. Что касается ванной комнаты, то предпочтение лучше отдать образцам с классом IP 45
В данном случае устройство будет надежно защищено от попадания водяных струй.
Немаловажной остается и проблема уровня шума, который издает вытяжной вентилятор. Модели с низким шумообразованием в основном связаны с использованием больших по диаметру лопастей вентиляторов и невысокой скоростью их вращения
Для снижения дискомфорта в технике некоторыми производителями предусмотрена встраиваемая шумопоглощающая защита.
Существуют специальные модели, которые оснащены встроенными сенсорами движения, включающими устройство только при условии, что в помещение кто-то зашел. Параллельно с оборудованием зажигается и подсветка.
Встречаются модификации с функцией таймера — они позволяют лимитировать продолжительность работы вытяжного аппарата для ванной комнаты. Одновременно с этим они могут обеспечить функционирование вытяжки на протяжении определенного времени, после чего завершить ее работу.
В продаже есть предложения с датчиками влажности, которые будут самостоятельно контролировать избыток пара в воздухе и при необходимости включать устройство.
Наличие в вытяжном механизме для ванной комнаты возвратного клапана не допустит проникновения в комнату потока воздуха с улицы или из соседних помещений. Такая защита обеспечивается даже при выключенном вентиляторе. Если канал проходит через несколько помещений — подобное приспособление станет поистине незаменимым.

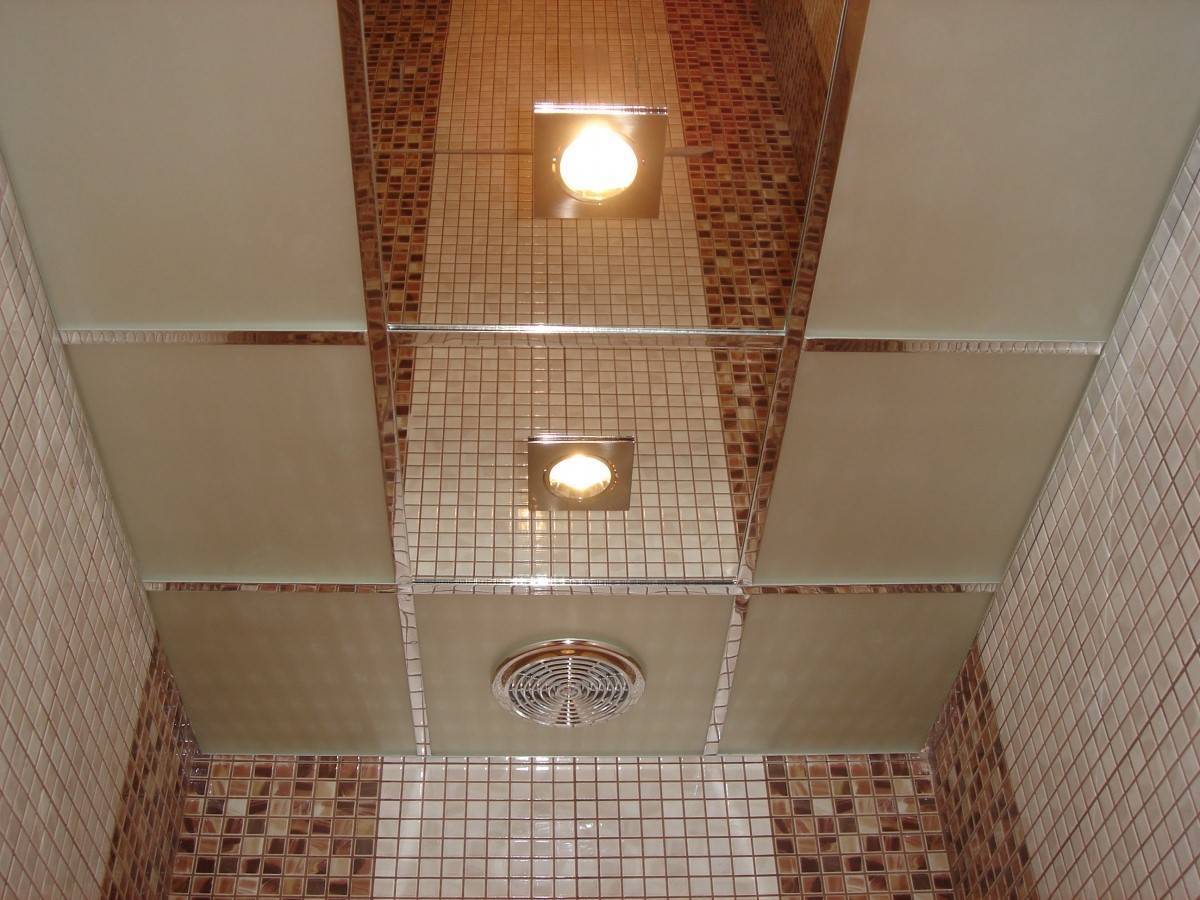

Отдельной подгруппой выделяют потолочные вытяжные системы. Даже по наименованию становится очевидно, где они устанавливаются, однако интересен принцип их действия: данные агрегаты втягивают воздушный поток и при этом просто понижают температурный режим для туалета или ванной комнаты. Благодаря подобному воздействию, получается практически моментально избавиться от конденсата.
Ванная комната: решение проблем с вентиляцией
Монтаж вентиляции в ванной
Помещение ванной имеет свой собственный микроклимат. В первую очередь это помещение, где постоянно скапливается влага, оседает на стенах, дверном полотне, зеркалах и других предметах интерьера. Как бы ни было приятно оставлять сообщения на запотевшем зеркале, надо устранять недостатки воздухообмена и всерьез задуматься над отсутствием притока и оттока воздуха.
Как проверить вентиляцию в ванной: в каждом помещении есть вентиляционные решетки для ванной комнаты, вот к ним и надо поднести зажженную спичку. Если пламя направилось внутрь воздуховода – вентиляция работает, нет – нужна принудительная вентиляция в ванной комнате. Но не стоит сразу искать телефоны служб и вызывать мастера, при ремонте санузла многое можно сделать самостоятельно, в том числе установить вентиляцию в ванной. Для этого нужно только вооружиться знаниями, а навыки придут достаточно быстро.
Воздухообмен в ванной комнате: сначала надо попробовать восстановить
Если поток воздуха иногда обновляется, значит, вентиляция ванной комнаты и туалета работает, ее нужно только лишь улучшить. Плохая вентиляция в ванной может быть по нескольким причинам:
- забитый воздуховод (чаще всего встречается в старых домах);
- перепланировка квартиры, препятствующая нормальному движению потоков воздуха (бывает, что соседи сверху, сделав ремонт, перекрывают доступ воздуха);
- грязные каналы решетки.
Очень часто встречается следующая проблема: неприятный запах из вентиляции в ванной. Это значит, что потоки имеют обратную направленность и нужна вытяжная вентиляция в ванной, которая будет направлять воздух в воздухоотвод, а не в помещение.
Прочистка старой вентиляции
Вопрос о том, нужна ли вентиляция в ванной, уже решен, доводы за наличие воздухообмена приведены, настало время исправлять недостатки. Если вентиляция есть, но забита, нужно знать, как прочистить вентиляцию в ванной:
- Если засор очень сильный – не рискуйте, вызывайте мастера из ЖЭК. Такая работа может стоить пожаров, ожогов и даже разрушений;
- В случае, когда вентиляционные решетки в ванную скрыты, придется поднимать стеновые или потолочные панели – хороший доступ должен быть обеспечен!
- Пригодятся инструменты: совок, отвертка, тряпка, вода и очиститель грязи с приятным запахом;

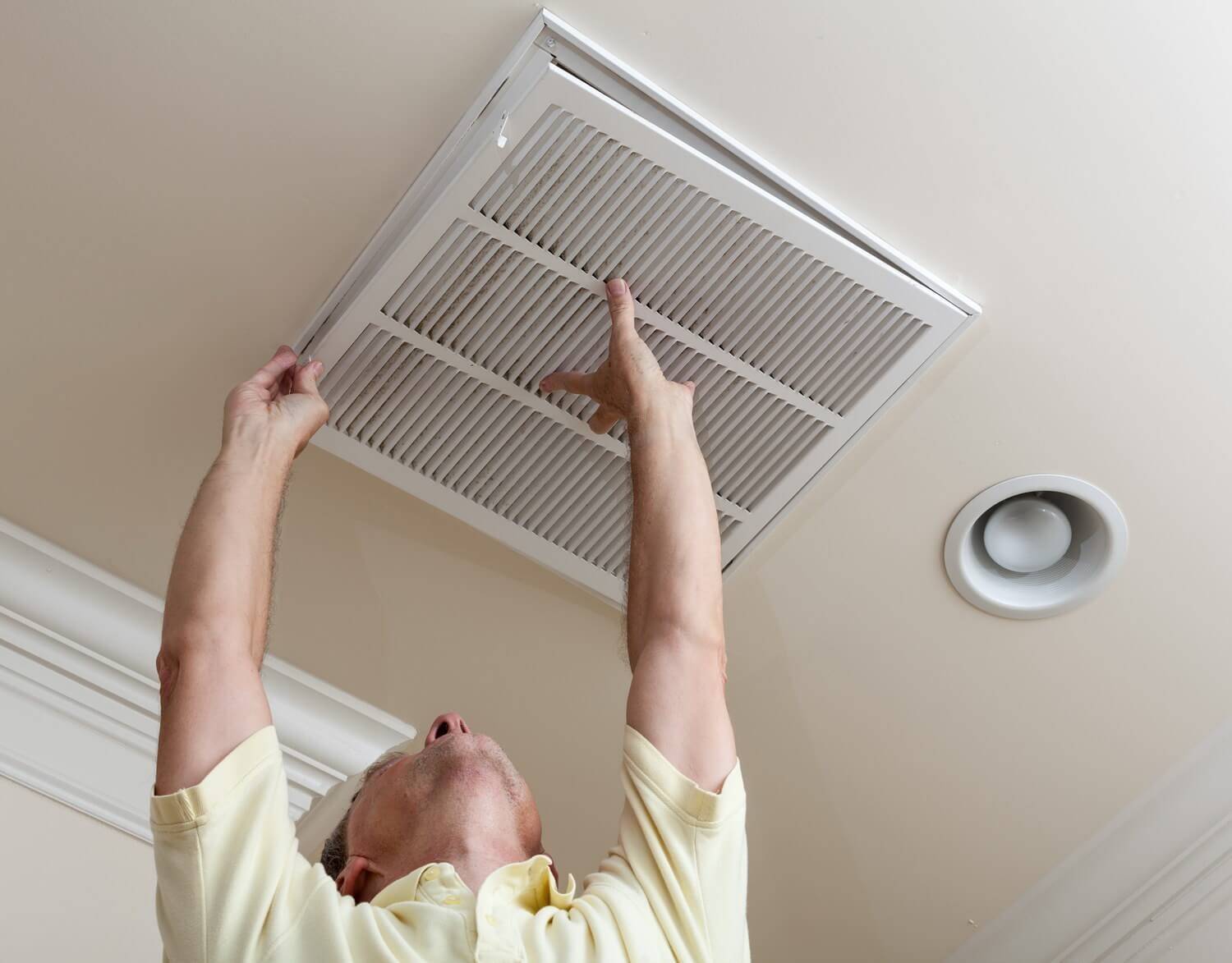

- Вентиляционная решетка для ванной должна быть откручена, снята и тщательным образом вымыта;
- Скребком можно счистить слои грязи с обратной стороны, а потом пылесосом удалить все частицы мусора с сетчатого элемента.
Теперь осталось поставить решетку на место и проверить, если до сих пор не работает вентиляция в ванной, вызывайте мастера. Больше ничего сделать нельзя, обычный пользователь не имеет допуска и самостоятельно не сможет прочистить воздуховод. Для того чтобы использовать все возможности, поднимитесь к соседям сверху (лучше последний этаж в доме) и попросите проверить, работает ли у них система вентиляции в ванной комнате. Работает? Значит, кто-то из ваших соседей сделал перепланировку и закрыл воздуховод. Осталось дождаться мастера и пусть он выясняет, почему в ванной нет вентиляции.
Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа
В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
Soler&Palau TDM-200 1 980 руб. | 40 | 25 | 200 | |
Blauberg Sileo 125 2 860 руб. | 32 | 17 | 197 | |
Electrolux EAFM – 150 1 900 руб. | 32 | 25 | 320 |
Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:
Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.
Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.
1
3
Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:
Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.
| Площадь ванной/высота потолка | 2,5 | 2,7 | 3 | 3,2 | 3,5 | 4 |
|---|---|---|---|---|---|---|
| 6 | 234 | 253 | 281 | 300 | 328 | 374 |
| 7 | 273 | 295 | 328 | 349 | 382 | 437 |
| 8 | 312 | 337 | 374 | 399 | 437 | 499 |
| 9 | 351 | 379 | 421 | 449 | 491 | 562 |
| 10 | 390 | 421 | 468 | 499 | 546 | 624 |
| 11 | 429 | 463 | 515 | 549 | 601 | 686 |
| 12 | 468 | 505 | 562 | 599 | 655 | 749 |
| 13 | 507 | 548 | 608 | 649 | 710 | 811 |
| 14 | 546 | 590 | 655 | 699 | 764 | 874 |
| 15 | 585 | 632 | 702 | 749 | 819 | 936 |
Формула расчета объема воздуха для полного воздухообмена
Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
Maico ER 60 18 732 руб. | 26 | 21 | 62 | |
Вентс ЦФ 100 3 248 руб. | 38 | 29 | 122 | |
Blauberg — Valeo 60 13 764 руб. | 45 | 30 | 320 |
Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.
Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:
Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.
Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем
Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам
Периодически необходимо проводить чистку вентиляционной решетки
Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.
Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.
Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери
Схема монтажа вентиляции в объединенном санузле
При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.
Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.
Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера
1
4
Принудительная вентиляция
Принцип работы принудительной вытяжки в ванну отличается от естественной вентиляции. Циркуляция воздуха в помещении, оборудованном такой системой, происходит посредством вентилятора, который питает электрическая сеть.
Вентилятор
Принудительная вытяжка в ванну устанавливается, если естественная вентиляция не функционирует или силы тяги в ней не хватает, чтобы сделать помещение комфортным для использования. Для этого на входе в воздуховодный канал устанавливают вентилятор, который создает зону с разряженным давлением, затягивая воздух внутрь воздуховода. Для расчета необходимой мощности вентилятора, нужно перемножить:
- Объем помещения. Чтобы вычислить объем ванной комнаты, нужно перемножить длину, ширину и высоту помещения. К примеру, объем ванной с габаритами 3х2х2,2 равняется 13,2 кубических метров.
- Коэффициент частоты использования. Этот показатель может составлять от 5 до 10, исходя из количества проживающих людей. Если в квартире живет 1 человек, он использует санитарную комнату 2 раза за сутки, а значит коэффициент принимает минимальное значение 5. С увеличением количества посещений санузла, увеличивается показатель коэффициента.
Устройство вытяжной системы в ванной комнате
Вытяжное устройство для ванной – не что иное, как простейшая система вентиляции с принудительным принципом действия. Основными частями вентиляционной системы являются две составляющие – воздуховод, соединяющий помещение с центральным стояком вентиляции и электрический вентилятор. Но, несмотря на простоту конструкции, она полностью справляется с возложенными на неё обязанностями. Если говорить о стандартной вентиляционной системе, то она работает по приточно-вытяжному принципу и не требует установки вентилятора. При этом очень часто второго воздуховода попросту нет, а приток свежего воздуха будет обеспечиваться благодаря естественному проветриванию помещения через открытые окна или двери.
Хочется отметить, что в последнее время из-за популярности установки металлопластиковых конструкций с высокой степенью герметичности воздуховод, основной функцией которого является отвод воздуха из ванной комнаты, работает в обратном направлении, затягивая неприятные ароматы из центрального вытяжного стояка.
Также это может происходить из-за частичной или полной засорённости вентиляционных каналов. Это в основном присуще квартирам в многоэтажках. Именно поэтому многие домовладельцы устанавливают в ванных комнатах принудительные системы отвода воздуха из помещения.
Функциональные дополнения системы вентиляции в ванной
Качественная вытяжка для ванной с клапаном или дополнительным подогревом воздуха поможет полноценно использовать все возможности современного оборудования.
- приточные вытяжки, гарантирующие поступление чистого воздуха в помещение;
- вытяжные устройства с функцией отведения загрязненной газовоздушной смеси;
- приточно-вытяжные, отличающиеся повышенной эффективностью функционирования.
Дополнительно, такие устройства могут включать функционал, обеспечивающий возможность предотвратить возврат воздуха или его подогрев.
