Дефлектор-рассекатель для сплит-системы: закрываем кондиционер чтобы не дуло

Как выглядит защитный экран для кондиционера

Обычно это лист прозрачного пластика – ведь экран не должен «бросаться в глаза», уродуя  интерьер. Такой лист крепят на некотором удалении от сопла кондиционера, под углом к опорной поверхности, на которой зафиксирован внутренний блок климатической установки. Толщина листа – не менее 3 миллиметров.

Способы крепления экрана:

• Фиксация на болты или саморезы — в этом случае лист с отогнутым краем прикручивают к стене. То есть экран размещают перед кондиционером.
• Фиксация на подвесе – в этом случае в краях изогнутого листа высверливают отверстия для стыковки с кронштейном или соединения с тросом. То есть экран размещают под кондиционером.
• Фиксация на кронштейне  – в этом случае экран отражатель для кондиционера «навешивают» на корпус внешнего блока. То есть отражатель располагается и под кондиционером и перед ним.

При этом способ фиксации зависит только от разновидности кондиционера, оборудуемого защитным экраном.

Разновидности защитных экранов

Ассортимент кондиционеров поражает разнообразием моделей и обилием производителей, среди которых встречаются и уважаемые бренды и компании-новички. Для рынка защитных экранов такое разнообразие не характерно.

Ведь в сортаменте отражателей потока кондиционированного воздуха можно выделить лишь три типа изделий, а именно:

Принцип действия экрана отражателя для кондиционера

• Экран для кондиционера настенный, который крепится к стене на болты или саморезы. Такие отражатели обслуживают стандартные настенные блоки.
• Экран-отражатель навесной, который крепится к корпусу климатической установки. Таки отражатели обслуживают и напольные, и настенные модели.

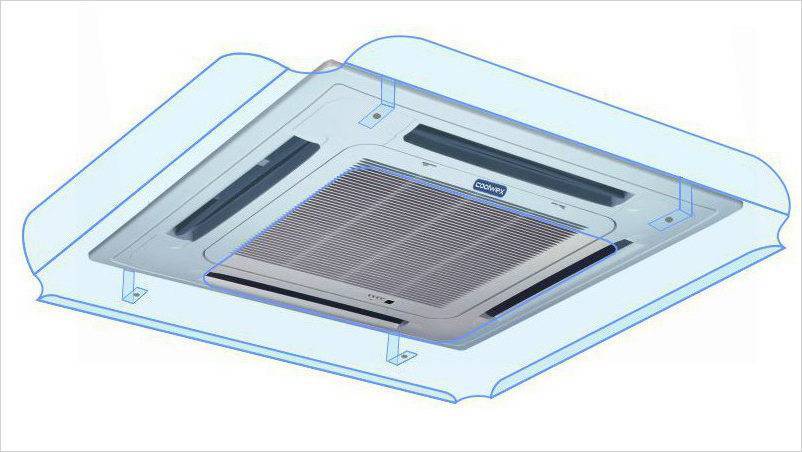

• Экран для кассетного кондиционера, который крепится к потолку на подвесы. Причем помимо кассетной установки такой отражатель можно использовать в паре с канальным кондиционером, монтируя его перед соплом вентиляционной решетки (или под ним).

Сколько это стоит?

Типовой экран отражатель стоит до 100-120 долларов США.

Причем на стоимость экрана влияют следующие параметры:

• Габариты сопла или внутреннего блока кондиционера – чем они больше, тем дороже отражатель.
• Дизайн экрана – лист прозрачного пластика обойдется дешевле отражателя, оформленного под арт-объект или элемент декора.
• Способы крепления отражателя – фиксация на саморезы стоит дешевле, а система со сложными подвесами – дороже.

В итоге стоимость навесного отражателя, закрепляемого на корпусе кондиционера, равна 2-5 тысячам рублей. Настенные модели обойдутся в 1,5-3,5 тысячи рублей. А экраны на подвесе стоят не менее 4,5 тысяч рублей, а верхний ценник в этом случае приближается к 7000 рублей.

Монтаж экрана отражателя для настенного кондиционера

Монтаж защитного отражателя для кондиционера

• Вначале нужно определить месторасположение отражателя. Для этого нужно включить кондиционер и приложит  к стене экран, удерживая его руками. Направление потоков и отсутствие сквозняка под блоком в этом случае оценивается тактильно, по личным ощущениям.
• Далее нужно отметить маркером, сквозь монтажное отверстие положение первого фиксирующего элемента. После чего с помощью уровня выставляют идеальную горизонталь и маркируют положение второго фиксирующего элемента.
• Следующий шаг – высверливание глухих отверстий на месте маркированных отметок. Дл этого используют перфоратор или дрель со сверлами по бетону. В конце в отверстия вбивают полимерные вкладыши. Если кондиционер висит на деревянной стене, то этот этап можно пропустить.
• Далее мы «навешиваем» экран, последовательно вкручивая во вкладыши саморезы. Причем под экран подкладывают силиконовую шайбу, а перед ним – стальную. Они обеспечат плотный контакт хрупкой панели с опорной поверхности без риска разрушения края отражателя.

В конце вы включаете кондиционер и наслаждаетесь прохладным воздухом без сквозняков.

Как сделать экран для кондиционера

Опираясь на опыт лидеров отрасли, каждый человек может сделать экран-отражатель для кондиционера своими руками.

Для работы понадобится:

• материал основы (пластик, оргстекло, фанера и т.п.)
• крепеж (метизы, двусторонний скотч);
• инструмент (уровень, дрель, нож или стеклорез, шуруповерт).

Порядок изготовления экрана из оргстекла:

Важно! Уделите внимание толщине материала для экрана. Так, для оргстекла минимальная толщина 3 мм. В противном случае экран будет передавать вибрации и шум

В противном случае экран будет передавать вибрации и шум.

Снимаем замеры.

Важно! От кондиционера до экрана должно быть не меньше 350 мм. К примеру, настенный кондиционер и размеры экрана приведены на схеме слева

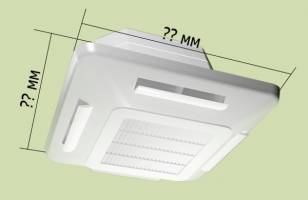

Для потолочного (схема справа) нужно замерять длину и ширину

К примеру, настенный кондиционер и размеры экрана приведены на схеме слева. Для потолочного (схема справа) нужно замерять длину и ширину.

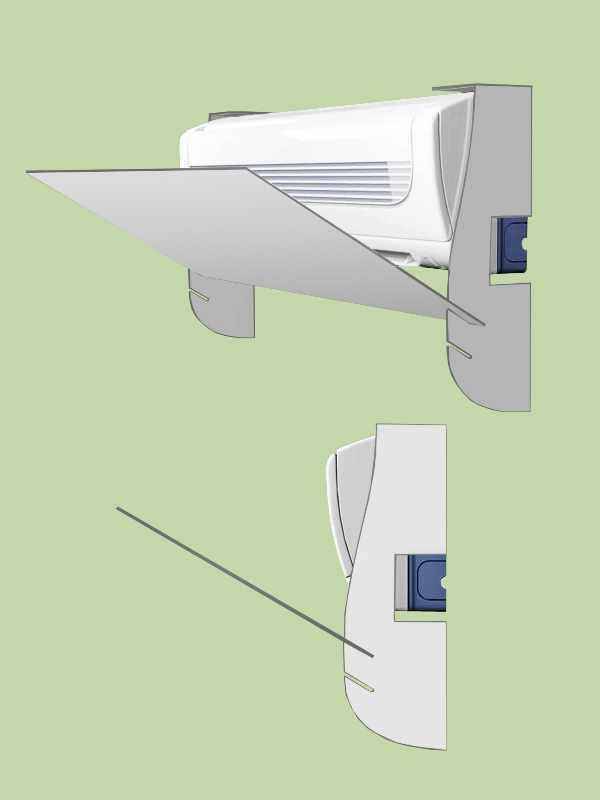

Схема экрана для настенного кондиционера

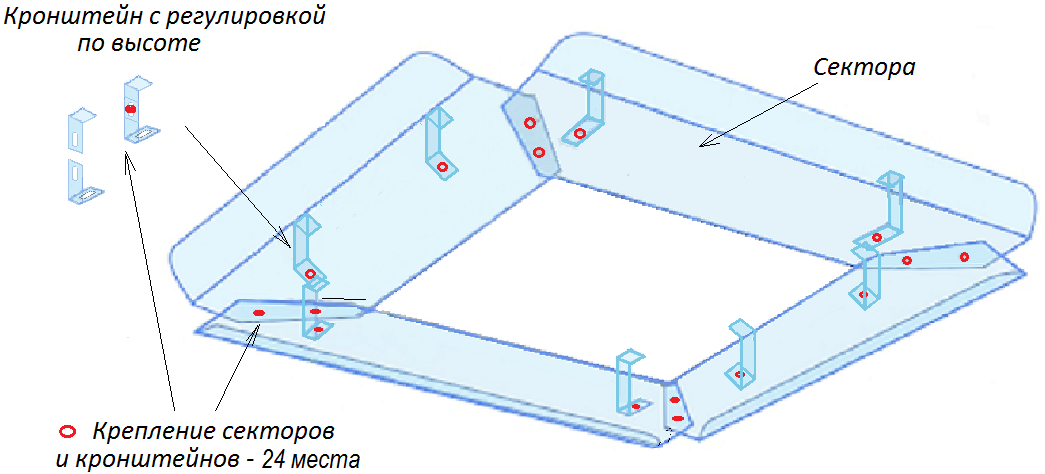

Схема экрана для потолочного кондиционера

Подготавливаем материал основы, к примеру, оргстекло, с ним легко работать. Размер заготовки должны превышать размеры внутреннего блока на 150-200 мм.

Делаем выкройку.

Для этого с одной стороны заготовки нужно отметить 200-300 мм. Это будущее крепление. По бокам отметить по 50-80 мм. «Крылья» нужны чтобы перенаправлять воздух из кондиционера в потолок. Образованные отрезками квадраты можно вырезать полностью или сделать пропил. Схема раскроя экрана представлена на рисунке ниже.

Чертеж экрана для кондиционера

Чертеж экрана для кондиционера

Изгибаем оргстекло. Для этого выкройку нужно уложить на край стола так, чтобы нужная часть свисала. Путем нагревания (например, строительным феном) выступающая часть начнет пригибаться. Нужно выгнуть до угла в 40-45о.

Сверлим отверстия для метизов.

Установка — крепим готовый дефлектор на стену с помощью метизов (зависит от стенового материала). Многие советуют производить монтаж с помощью двустороннего скотча, но такой крепеж ненадежен (подойдет только для бумажного отражателя), конструкция экрана из стекла может просто отвалиться.

Важно! Прежде чем крепить экран определитесь с местом расположения коммуникаций (в частности, электропроводки). В противном случае, их можно повредить при крепеже

Экран для потолочного кондиционера изготавливается по тому же принципу, только сгибать нужно все 4 стороны выкройки, а крепить к потолку.

Дизайн экрана для кондиционера

Делать экран-отражатель для сплит-системы лучше всего из прозрачного материала. Он органично вписывается в любой интерьер. Однако, чтобы придать экрану индивидуальность можно наклеить на него пленку с изображением. Декоративный экран для кондиционера может внести изюминку в общий декор помещения. Интересным штрихом будет дополнительная светодиодная подсветка, которая может превратить экран в светильник.

Заключение

Как видим, никаких сложностей с изготовлением экрана для кондиционера своими руками не возникает. Как нет необходимости в дорогостоящем материале или специальном инструменте. Главное, что при минимальных затратах результат будет просто отличным, а сделанный собственноручно экран ничем не будет отличаться от заводских аналогов.

Что такое экран для кондиционера и для чего он нужен?

Простая логика и понимание принципов аэродинамики показывает, что решить проблему направленного потока воздуха из климатической техники можно путем изменения его движения к потолку, а уже оттуда, согласно законам физики, он опустится вниз, вытесненный более теплым воздухом помещения. Таким образом, полка под кондиционер, установленная чтобы не дуло, трансформировалась в защитный экран для кондиционера.

Отражатель или экран-дефлектор для кондиционера (именно такое его правильное название) – это отсекатель потока воздуха или просто эффективный и, весьма бюджетный способ изменить поток кондиционированного воздуха. Установленный под определенным углом к поверхности дефлектор позволяет перенаправить холодный воздух на потолок или стены и таким образом перераспределить его в помещении более рациональным образом.

Принцип действия экрана для кондиционера

Установка отражателя действенный способ борьбы с направленным холодным воздухом и обладает другими преимуществами (см. фото)

Плюсы экрана для кондиционера

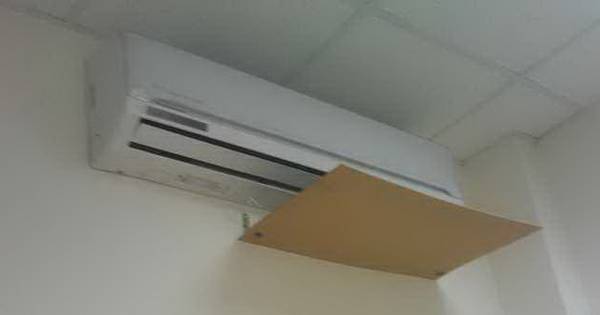

Простые и примитивные самодельные экраны для кондиционера выглядят так, как показано на фото

Самодельный экран для кондиционераСамодельный экран для кондиционера с направляющими жалюзи

С точки зрения предназначения, свою функцию экраны, безусловно, выполняют. А вот эстетика, долговечность и технологичность явно хромает. Но, есть спрос – есть и предложение. Таким образом, многие производители сегодня откликнулись на требование рынка, и поставляют современные экраны из оргстекла для кондиционеров, изготовленные согласно техническим условиям и регламенту на современном оборудовании. Кстати, стоимость экрана для кондиционера варьируется в пределах 2,5-4,5 тыс. руб.

Для внутреннего блока кондиционера

Чаще всего для кондиционера приобретается перегородка на стену, так как популярны именно стандартные сплит-системы. Эти экраны кондиционеров крепятся шурупами к стене. Или они приклеены к разделенному блоку. Акриловые модели прозрачные, изнутри не так заметны. Для некоторых моделей в комплект входит светоотражающий экран для отклонения воздушного потока. Также можно самому сделать защитный экран для кондиционера.

Экран кассетного кондиционера также предназначен для подачи воздуха вверх и равномерного распределения потока в помещении, так как находиться под работающим кассетным блоком неудобно и чревато холода. Светоотражающий экран для кассетных устройств имеет загнутые вверх края, потолочные крепления для крепления. Некоторые оснащены держателем, позволяющим быстро разобрать экран кондиционера своими руками для обслуживания.

На фанкойлах, центральных блоках устанавливается экран для потолочного кондиционера (сторона 120 см) (отличается от коробчатых кондиционеров круглой, квадратной формы, в зависимости от типа распределительной сети). К распределителю крепится потолочный отражатель для кондиционера.

Производство экранов для кондиционеров появилось совсем недавно в связи с необходимостью регулирования направленного потока воздуха, поскольку не все модели имеют возможность эффективно его распределять. Например, производитель Airkomtech предлагает изготовление экранов для кондиционеров с настенными внутренними блоками (классический прозрачный экран 800 мм для настенного кондиционера и классический экран 900 мм для настенного кондиционера, например, и стик-экран) от 800 мм для настенного кондиционера с раздельным подключением).

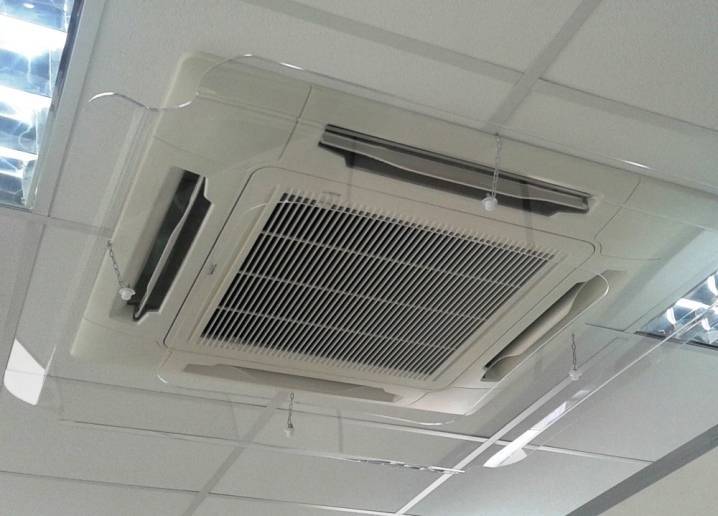

Отражатель для «кассетника»

Несмотря на то что кассетный кондиционер крепится, как правило, по центру комнаты и может раздавать охлажденный воздух по всем четырем сторонам, холодные массы воздуха слишком быстро опускаются, а не движутся вдоль потолка. В таком случае находиться непосредственно под блоком такого климатического устройства невозможно без вреда для здоровья.

И если в холле гостиницы или в большом помещении магазина, человек не постоянно находится в непосредственной близости от холодного потока воздуха, то рабочее место в офисе или место зрителя в кинотеатре передвинуть невозможно. В этом случае также придут на помощь экраны для потолочных кондиционеров.

Как сделать отражатель своими руками

Многие компании-производители климатической техники, экран для кондиционера предлагают уже в «базовой комплектации». Покупая сплит-системы некоторых брендов, экран прилагается в качестве бесплатной опции или уже входит в ее стоимость. Но на многие модели кондиционеров экраны продаются как дополнительный девайс, который, несмотря на простоту конструкции, имеет довольно внушительную стоимость.

Если вам не повезло и в качестве бесплатного приложения к вашему климатическому устройству не предложили защитный экран-отражатель, то у вас есть два варианта:

1. Не расстраиваться и купить его, потратив из собственного кошелька от 2000 до 4000 рублей.
2. Не расстраиваться и сделать его своими руками, потратив на это максимум 1000 рублей и два часа свободного времени.

Несмотря на кажущуюся сложность, изготовить замечательный отражатель для кондиционера не составит никакого труда для любого домашнего мастера. Делать его мы предлагаем из органического стекла, как, впрочем, и экран заводского изготовления.

1. Делаем выкройку. С одной стороны листа отмеряем 25-30 см и проводим полосу. Это будет крепление экрана, которое будет непосредственно прикручиваться к стене.
2. Со стороны, прилегающей к произведенной разметке отложить 8 см и провести полосу до пересечения с уже отмеренной полосой крепления.
3. Тоже сделать и с противоположной стороны. В итоге должен получиться лист оргстекла с отметкой в 25-30 см вдоль одной стороны, и двумя отметками на прилегающих к нему сторонах по 8 см, проведенных до пересечения с линией крепления.
4. Теперь, с помощью пилки по металлу произвести распилы по линиям от края листа до пересечения с линиями сгибов. Распил будет длиной 8 см.
5. После этого начинаем сгибать выкройку экрана. Для этого положите выкройку на край стола так, чтобы линия сгиба, отложенная вами 25-30 см. находилась вровень с краем стола, а остаток свободно свисал.
6. Начинаем греть линию сгиба феном. Следите за тем, чтобы под струей горячего воздуха оргстекло не плавилось. При достаточном прогреве заготовка под собственным весом начнет сгибаться.
7. Положите на ее край линейку, и слегка придавливая, продолжайте прогрев до ровно сгиба в 45-50° После чего у вас должна получиться согнутая заготовка, на лини сгиба которой произведены разрезы по 8 см.
8. Положите заготовку на край стола так, чтобы полоса крепления смотрела вверх, а отмеченная полоса в 8 см свисала с края стола. Произведите прогрев феном по линии сгиба. Полоса должна быть согнута не менее чем по 45°.
9. Поле произведите ту же процедуру с другой стороны заготовки.
10. Теперь осталось просверлить в креплении готового экрана отверстия и закрепить всю конструкцию на стену.

Как видите, ничего сложного и страшного в изготовлении экрана для кондиционера нет, а если все сделано аккуратно, то он ничем не будет отличаться от его дорогостоящих покупных собратьев. Экран для потолочного кондиционера сделать еще проще, прикрутив по краям листа из органического стекла стойки и закрепив конструкцию на потолке.

Источник

Как сделать экран для перенаправления холодного воздуха

Из инструментов при изготовлении в домашних условиях могут пригодится:

• отвертка;
• линейка длиной 1 м;
• карандаш или маркер;
• шуруповерт, дрель для сверления отверстий;
• саморезы от 3 до 6 штук;
• ножницы или нож;
• строительный фен для разогрева пластика, оргстекла или акрила;
• стеклорез, если материалом для экрана будет стекло;
• строительный уровень.

Защитный экран из оргстекла своими руками – этапы работы

Подготовьте материал, ширина которого должна равняться ширине кондиционера плюс 15 – 20 см запаса по бокам для организации крыльев. Можно использовать оргстекло, толщина которого не менее 3 мм, чтобы не было вибраций от исходящего воздушного потока.

1. Сделайте «выкройку». Отметьте по бокам 15 — 20 см и проведите линию под линейку. Это будущие боковые крылья. Они не дают расходиться холодному воздуху по комнате, поэтому делаются достаточно высокими.
2. С одной стороны отмерьте 20 см – это будет крепление. Наметьте точки сверления для саморезов. Пропилите по линиям сгиба в месте предполагаемого крепления к стене.

Потолочный дефлектор отличается выкройкой и способом крепления. Размеры кондиционера отмечаются на выкройке. По краям оставляют место для загибов. Для эстетики они должны быть одинаковой ширины. Оргстекло загибается при помощи строительного фена с четырех сторон. Крепить приспособление можно двумя способами:

1. К потолку. Для этого используют скобу, одна сторона которой крепится к экрану, другая – к потолку.
2. Скобами за решетку кондиционера. В таком случае только одна сторона скобы прикручивается к оргстеклу. Вторая сторона одевается на край решетки.

Дефлектор кондиционера из картона

Если возникла необходимость в срочном порядке организовать защитный экран для бытовой сплит системы, можно использовать плотный картон и скотч для присоединения к корпусу внутреннего блока. Такое сооружение смотрится не очень презентабельно, но при отсутствии материалов и инструментов спасает людей от простуды в жаркое время года.

Выкройка для картонного защитного экрана отличается более высокими боковыми крыльями. Они должны равняться высоте внутреннего блока, чтобы их можно было приклеить скотчем к корпусу. Загнуть их нужно на 90 градусов. Для надежности передний край защитного экрана также приклеивается к корпусу, чтобы приспособление дольше продержалось.

Источник

Требования к установке рассекателя

Чтобы дефлектор кондиционера хорошо выполнял свои функции, нужно правильно рассчитать длину. Она должна равняться длине внутреннего блока плюс пару сантиметров по бокам. Исходя из веса изделия, подбираются надежные крепления. Они бывают металлические или пластиковые. Чаще всего используют пластик, так как само приспособление выполняется из оргстекла, акрила или поликарбоната. Нельзя применять скотч, если экран изготовлен из материала, который тяжелее картона.

Располагать конструкцию рекомендуется в 35 см от кондиционера, чтобы обеспечить свободный выход и не мешать работе оборудования. Чтобы направить поток вверх, передняя кромка загибается под углом в 45 градусов. Глубина дефлектора должна быть в два раза больше, чем внутренний блок, чтобы максимально обезопасить людей в помещении.

Экран-отражатель для кондиционера – защитная накладка на внутренний блок, чтобы не дуло вниз

Устройства климат-контроля — прекрасное изобретение, которое позволяет создать оптимальный температурный режим в помещении. Но, каждому обладателю кондиционера и сплит-системы знакомы проблемы, которые создает направленный поток холодного воздуха, своего рода сквозняк. Начиная от банального насморка и заканчивая болями в спине, простудой и выходом на больничный.

Не лучшая ситуация в частных домах и квартирах. В стремлении охладить как можно большую площадь, в них часто устанавливаются мощные кондиционеры. Естественно, непосредственно под кондиционером находится опасно для здоровья, особенно детям и пенсионерам.

Парадокс в том, что возникают проблемы, благодаря устройству, назначение которого их устранять. И вместо того, чтобы продуктивно работать в прохладе, создаваемой охладительным прибором, потребитель начал думать, как сделать чтобы кондиционер не дул вниз.

Этапы создания отражателя из оргстекла

Сегодня большинство компаний-производителей климатического оборудования предлагают экран для кондиционера изначально в «базовой комплектации». При этом, приобретая охлаждающую технику некоторых брендов, отражатель уже входит в ее стоимость или прилагается в качестве бесплатного бонуса. Однако, в случае отсутствия защитного элемента в комплектации, очень часто возникает потребность в покупке дополнительного девайса.

Несмотря на простоту устройства экрана, элемент имеет внушительную стоимость.

Помните, создание отражателя для кондиционера своими руками позволит существенно сократить расходы семейного бюджета.

Рассмотрим этапы изготовления экрана из оргстекла.

• Подготовить следующие материалы и инструменты: дрель, сверло, саморезы, фигурную отвертку, хромированные шайбы, деревянную рейку, линейку, строительный фен, прямоугольник из оргстекла, размеры сторон которого должны на 20см превышать габариты его внутреннего блока.

• Сделать выкройку. Для этого необходимо отмерить 30см с одной стороны листа, затем провести полосу. В последствии эта часть будет служить для фиксации экрана и прикручиваться к стене.

• Отложить 8см от стороны, где произведена разметка, затем провести линию до пересечения с полоской фиксации, уже предварительно отмеренной.

• Осуществить аналогичную процедуру с противоположной стороны. В результате должен выйти элемент оргстекла со значением в 30см вдоль одной стороны и двумя отметками по 8см на прилегающих.





















• Распилить лист по линиям до пересечения с полосой сгибов, используя пилку по металлу.

• Согнуть выкройку экрана. В первую очередь, необходимо ее разместить таким образом, чтобы линия сгиба (30см) располагалась вровень с краем стола, обеспечивая свободное свисание «лишней» части оргстекла.

• Нагреть линию сгиба при помощи строительного фена.

Помните, в процессе подогрева оргстекла важно следить за его состоянием, поскольку интенсивное  воздействие горячего воздуха на материал может привести к расплавлению вещества. При этом, в результате умеренного нагревания конструкции, заготовка начинает самостоятельно сгибаться под собственным весом

• Положить линейку на край, продолжая прогрев конструкции до тех пор, пока изгиб заготовки не достигнет 50°. После выполнения данной процедуры должен получиться согнутый фрагмент оргстекла с разрезами по 8см на линии сгиба.

• Повернуть заготовку относительно края стола таким образом, чтобы отмеченная полоса свободно выступала над краем стола, а отметка крепления «смотрела» вверх. После правильного размещения элемента необходимо произвести по линии сгиба его прогрев.

Помните, в процессе нагревания заготовки из оргстекла, важно следить за тем, чтобы данная полоса была согнута, как минимум, на 45°

• Аналогично произвести такую процедуру  с другой стороной заготовки.

• Просверлить отверстия для закрепления готового экрана для кондиционера.

• Зафиксировать элемент к стене.

Таким образом, соблюдая последовательность выполнения работ, изготовить отражатель для климатической техники не составит особого труда, как для опытного мастера, так и для начинающего специалиста. При этом, сконструированный элемент по эффективности использования ничем не будет уступать дорогостоящим фирменным аналогам.

Вариант с использованием шланга и трубки из меди

Простая и удобная разновидность кондиционера своими руками

Такое устройство, сделанное в домашних условиях, сможет приносить желанное охлаждение очень долго. Сама процедура создания достаточно проста и не вызовет никаких осложнений.

Для этого нужно иметь при себе несколько элементарных составляющих:

1. Садовый шланг, лучший вариант – резиновый.
2. Несколько тонких трубок из меди, в идеале – одна, но очень длинная.
3. Вентилятор, размеры не имеют значения.

Можно добиться желанной температуры за считанные минуты с помощью такого кондиционера. Его преимущество заключается в дешевых деталях, зачастую приобретается лишь трубка и шланг. Ну и доступность таких элементов говорит сама за себя.

Чтобы изготовить подобное устройство, не нужно обладать никакими инструментами или знаниями, достаточно нашей инструкции:

• Формируем из медной трубки радиатор, который должен повторять форму радиаторной решетки вентилятора. Делаем это так, чтобы были промежутки для воздушных потоков и элементы не перекрывали доступ.
• Когда все готово, его нужно аккуратно закрепить и сделать это жестко. Чтобы конструкция хорошо держалась.
• Одну сторону присоединяем к крану с холодной водой.
• Вторую направляем в слив. Он должен быть габаритным, ведь вода будет течь постоянно.
• Включаем кран с ледяной водой и одновременно проделываем тот же процесс с вентилятором.

Готово, идеальный вариант кондиционера своими руками, который не требует установки. Трубка будет держать холодную температуру, а вентилятор разносить холод по всей комнате. Это очень дешево и более чем эффективно. Главное, хорошо продумать слив, ведь поток воды должен быть постоянным.

Что такое экран для кондиционера и для чего он нужен?

Простая логика и понимание принципов аэродинамики показывает, что решить проблему направленного потока воздуха из климатической техники можно путем изменения его движения к потолку, а уже оттуда, согласно законам физики, он опустится вниз, вытесненный более теплым воздухом помещения. Таким образом, полка под кондиционер, установленная чтобы не дуло, трансформировалась в защитный экран для кондиционера.

Отражатель или экран-дефлектор для кондиционера (именно такое его правильное название) – это отсекатель потока воздуха или просто эффективный и, весьма бюджетный способ изменить поток кондиционированного воздуха. Установленный под определенным углом к поверхности дефлектор позволяет перенаправить холодный воздух на потолок или стены и таким образом перераспределить его в помещении более рациональным образом.

Установка отражателя действенный способ борьбы с направленным холодным воздухом и обладает другими преимуществами (см. фото)

Простые и примитивные самодельные экраны для кондиционера выглядят так, как показано на фото

С точки зрения предназначения, свою функцию экраны, безусловно, выполняют. А вот эстетика, долговечность и технологичность явно хромает. Но, есть спрос – есть и предложение. Таким образом, многие производители сегодня откликнулись на требование рынка, и поставляют современные экраны из оргстекла для кондиционеров, изготовленные согласно техническим условиям и регламенту на современном оборудовании. Кстати, стоимость экрана для кондиционера варьируется в пределах 2,5-4,5 тыс. руб.

Как сделать экран для кондиционера своими руками

Экран для кондиционера является своеобразным отражателем воздушного потока. Как правило, поток охлажденного воздуха из внутреннего блока сплит-системы выходит под 45° к уровню пола. Отражатель же перенаправляет поток холодного воздуха и пускает его параллельно потолку, как у дорогостоящего потолочного климатического оборудования.

Есть много конструкций этого устройства: более дешевые жестко крепятся к стене и направляют охлажденные воздушные потоки только в одном направлении. Более дорогие имеют регулировку угла отражения воздушного потока. Но несмотря на разнообразную конструкцию отражателей для кондиционеров, все они выполняют одну и ту же функцию, отличаясь лишь дизайном, способом крепления, и наличием подвижной «шторки».

Как сделать экран для кондиционера

Опираясь на опыт лидеров отрасли, каждый человек может сделать экран-отражатель для кондиционера своими руками.

Для работы понадобится:

• материал основы (пластик, оргстекло, фанера и т.п.)
• крепеж (метизы, двусторонний скотч);
• инструмент (уровень, дрель, нож или стеклорез, шуруповерт).

Порядок изготовления экрана из оргстекла:

Важно! Уделите внимание толщине материала для экрана. Так, для оргстекла минимальная толщина 3 мм. В противном случае экран будет передавать вибрации и шум

В противном случае экран будет передавать вибрации и шум.

Снимаем замеры.

Важно! От кондиционера до экрана должно быть не меньше 350 мм. К примеру, настенный кондиционер и размеры экрана приведены на схеме слева

Для потолочного (схема справа) нужно замерять длину и ширину

К примеру, настенный кондиционер и размеры экрана приведены на схеме слева. Для потолочного (схема справа) нужно замерять длину и ширину.

Для этого с одной стороны заготовки нужно отметить 200-300 мм. Это будущее крепление. По бокам отметить по 50-80 мм. «Крылья» нужны чтобы перенаправлять воздух из кондиционера в потолок. Образованные отрезками квадраты можно вырезать полностью или сделать пропил. Схема раскроя экрана представлена на рисунке ниже.

Важно! Прежде чем крепить экран определитесь с местом расположения коммуникаций (в частности, электропроводки). В противном случае, их можно повредить при крепеже

Экран для потолочного кондиционера изготавливается по тому же принципу, только сгибать нужно все 4 стороны выкройки, а крепить к потолку.

Дизайн экрана для кондиционера

Делать экран-отражатель для сплит-системы лучше всего из прозрачного материала. Он органично вписывается в любой интерьер. Однако, чтобы придать экрану индивидуальность можно наклеить на него пленку с изображением. Декоративный экран для кондиционера может внести изюминку в общий декор помещения. Интересным штрихом будет дополнительная светодиодная подсветка, которая может превратить экран в светильник.

Заключение

Как видим, никаких сложностей с изготовлением экрана для кондиционера своими руками не возникает. Как нет необходимости в дорогостоящем материале или специальном инструменте. Главное, что при минимальных затратах результат будет просто отличным, а сделанный собственноручно экран ничем не будет отличаться от заводских аналогов.

Как сделать экран для кондиционера

Опираясь на опыт лидеров отрасли, каждый человек может сделать экран-отражатель для кондиционера своими руками.

Для работы понадобится:

• материал основы (пластик, оргстекло, фанера и т.п.)
• крепеж (метизы, двусторонний скотч);
• инструмент (уровень, дрель, нож или стеклорез, шуруповерт).

Порядок изготовления экрана из оргстекла:

Важно! От кондиционера до экрана должно быть не меньше 350 мм. К примеру, настенный кондиционер и размеры экрана приведены на схеме слева

Для потолочного (схема справа) нужно замерять длину и ширину

К примеру, настенный кондиционер и размеры экрана приведены на схеме слева. Для потолочного (схема справа) нужно замерять длину и ширину.

Для этого с одной стороны заготовки нужно отметить 200-300 мм. Это будущее крепление. По бокам отметить по 50-80 мм. «Крылья» нужны чтобы перенаправлять воздух из кондиционера в потолок. Образованные отрезками квадраты можно вырезать полностью или сделать пропил. Схема раскроя экрана представлена на рисунке ниже.

Чертеж экрана для кондиционера

Экран для потолочного кондиционера изготавливается по тому же принципу, только сгибать нужно все 4 стороны выкройки, а крепить к потолку.

Дизайн экрана для кондиционера

Делать экран-отражатель для сплит-системы лучше всего из прозрачного материала. Он органично вписывается в любой интерьер. Однако, чтобы придать экрану индивидуальность можно наклеить на него пленку с изображением. Декоративный экран для кондиционера может внести изюминку в общий декор помещения. Интересным штрихом будет дополнительная светодиодная подсветка, которая может превратить экран в светильник.

Как видим, никаких сложностей с изготовлением экрана для кондиционера своими руками не возникает. Как нет необходимости в дорогостоящем материале или специальном инструменте. Главное, что при минимальных затратах результат будет просто отличным, а сделанный собственноручно экран ничем не будет отличаться от заводских аналогов.

Какие сплит-системы оснащаются дефлекторами?

Экран можно установить не только под привычным бытовым кондиционером – рассмотрим все варианты вентиляционных систем, которым он подходит.

Фанкойл (потолочный)

На климатические приборы канального типа для централизованного кондиционирования тоже можно устанавливать дефлекторы. Чтобы поток воздуха шел вверх, отражающие козырьки располагают возле каждого воздуходува.

Кассетный

Корпус кондиционера спрятан за потолочным полотном, снаружи видна лишь выносная панель с отверстиями для поступления холодного воздуха. Под ней устанавливают экран из оргстекла с одной или четырьмя пластинами.

Настенный

Такой вид кондиционеров наиболее распространен в быту, поэтому промышленность наладила выпуск экранов под стандартный тип оборудования. Но можно приобрести изделие и под конкретную сплит-систему или выполнить отражатель самостоятельно.
