Необходимость шибера
В целом, многие считают, что роль шибера в камине это:
Регулятор процесса горения дров – как дополнительная возможность регулировки воздушного потока и дымовых газов в трубе дымохода или конструкции камина, где сложно регулировать процесс сгорания дров. В практике, такая идея не всегда реальна, так как поворотная заслонка может иметь лишь два положения (закрыто или открыто, а удержать заслонку на промежуточном уровне не удается). Получается, что шиберная заслонка заграждает канал и препятствует естественному процессу дымоотвода (когда топка горит и шибер в закрытом положении, процесс дымоотвода затруднен и не имеет ничего общего с режимом «медленного горения»).
Заслонка в дымоходе – шибер служит регулятором, позволяющим частично перекрывать сечение дымового канала (в отличие от печной заслонки с полноценным перекрытием канала, заслонка камина не всегда перекрывает внутреннее сечение дымохода полностью). Позволяет «открывать» дымовой канал для работы камина и «закрывать» после окончания горения. Возможность перекрытия дымохода после топки (притом, каминный шибер никогда полностью не перекрывает канал). Камин не используется — шибер в состоянии «закрыто».
Регулятор тяги в дымоходе – в целом, шибер для камина должен регулировать заслонку по ходу дымовых газов. Большинство ошибается, думая, что заслонка может быть ограничителем тяги (прикрывая или закрывая шибер, частично перекрывая сечение канала и изменяя тягу в дымоотводе в сторону уменьшения), но когда тяги слишком много, шибер для камина не поможет, поэтому используют другое прибор — модератор тяги.
Частые ошибки и проблемы при установке
Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.
Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.
Установка дроссельного шибера происходит так:
- Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
- Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
- Конец прута загибается с помощью плоскогубцев для поворотной ручки.
Установка выдвижного шибера в кирпичном дымоходе происходит в процессе кладки. Для этого через 6-8 рядов кирпича наносится слой цементного кладочного раствора, на который устанавливается проволочная рамка открытой стороной к исполнителю. В рамку нужно вложить задвижку и привести ее в закрытое состояние.
Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.
На сегодняшний день существует два основных способа установки шибера на дымоход:
- Монтаж в каминной топке. Такой вариант установки подразумевает расположение шиберного изделия в непосредственной близости от отопительного оборудования. Как правило, в этом случае дистанция от шибера до отопительного аппарата составляет 1 метр. Такое расположение является очень удобным для регуляции задвижки.
- Соединение с другими элементами отопительной системы. В этом случае отпадает необходимость в использовании дополнительных фиксаторных элементов, поэтому такой вариант является довольно распространённым. Такой монтаж ещё можно назвать «труба в трубу».
Вышеперечисленные варианты применения задвижек для дымоходов и вентиляционных систем используются повсеместно. Стоит отметить, что сегодня можно встретить огромное разнообразие печей и каминов, которые отличаются друг от друга, с конструктивной точки зрения. Такое разнообразие отопительных приборов повлияло и на ассортимент шиберных заслонок.
- Установка задвижки на утепленном участке. Под воздействием теплового расширения заслонка может заклинить;
- Установка чугунной детали в металлический дымоход (чугун много весит);
- Использование для изготовления задвижки слишком тонкой стали, либо нержавейки в малым содержанием никеля. Такое изделие быстро деформируется под воздействием горячих газов и может прогореть;
- Установка шибера с негладкой поверхностью;
- Установка задвижки без отверстия для выпуска угарного газа;
- Установка ручек, не позволяющих отслеживать положение задвижки (касается поворотных элементов).
Преимущества шиберных задвижек
Шиберные задвижки, составляющие заметную часть ассортимента многих производителей трубопроводной арматуры, обладают целым рядом преимуществ, наиболее значимые из которых приведены ниже в виде коротких тезисов.
- Шиберные задвижки отличаются малой строительной длиной, например, по сравнению с кранами.
- Устройство шиберной задвижки – относительно простое, что с одной стороны предопределяет легкость ее установки (скажем, возможность замены без врезания в трубопровод) и удобство эксплуатации, а с другой – надежность.
- Показатели надежности в значительной степени зависят от параметров рабочей среды ─ ее агрессивности, температуры, концентрации механических примесей.
- Шиберные задвижки ─ оборудование неприхотливое и не капризное, их обслуживание и ремонт не потребуют очень высокой квалификации персонала.
- Шиберные задвижки от лучших производителей, использующих при их изготовлении качественные комплектующие и современные материалы, обладают такими важными свойствами как долговечность, стойкость к износу и воздействию агрессивных сред.
- Срок службы шиберных задвижек может измеряться тремя и более десятилетиями, определяясь сроком службы корпуса. У других комплектующих он меньше, но также весьма внушителен. Например, у резинотехнических изделий – не менее 5 лет. Столько же составляет средний срок службы между капитальными ремонтами шиберной задвижки.
- Отсутствие застойных зон и способность к самоочистке позволяют не задумываться о шлаках и грязи.
- Важный параметр ─ минимальное гидравлическое сопротивление среды. Например, у шиберных задвижек производства компании АРМАТЭК коэффициент гидравлического сопротивления составляет не более 0,3 при полностью открытом ноже.
- Шиберные задвижки обладают уникальными техническими возможностями, включая быстродействие и высокую герметичность. В т. ч. герметичность самого высокого класса А по «ГОСТ Р 54808-2011. Арматура трубопроводная. Нормы герметичности затворов».
Технические параметры и широкий диапазон функциональных возможностей ─ исчерпывающий все потребности спектр размеров, значений давления и температуры ─ делают шиберные задвижки поистине универсальной трубопроводной арматурой, востребованной в самых разных областях технологий.
Как регулируется тяга
Регулировка – это важнейший момент эксплуатации печного оборудования. При верном контролировании данного процесса можно добиться наивысшей эффективности от устройства, а также спасти здоровье жильцов дома. Даже при тотальном перекрытии перегородки все равно остается зазор для движения отработанных газов. Ее необходимо закрывать исключительно в заключительной части топки (после завершения горения дров и образования на них пепельного слоя). Согласно требованиям пожарной безопасности, в заслонке должно быть небольшое отверстие, через которое происходит слабый газообмен.
Учитывая важность данного элемента, необходимо останавливать свой выбор на проверенных производителях. Таких, как производственная компания Феррум
Назначение и виды данных устройств
Задвижка на дымоход или, как ее еще называют, шибер предназначена для регулирования тяги в дымоотводе. Выполняется операция следующим образом. Во время горения задвижка перекрывает определенный участок дымоходного канала. Уменьшая или, наоборот, увеличивая площадь шибера можно контролировать воздушные потоки в дымоотводе и, соответственно, силу пламени в отопительном приборе и тягу. После прекращения процесса горения задвижка закрывается, чтобы воздушные потоки не уносили тепло из помещения. Однако даже в этом состоянии шибер не должен полностью перекрывать дымоход: это противоречит нормам безопасности. Системы должны быть установлены практически на всех видах отопительных приборов кроме самых последних моделей, где тяга регулируется автоматически с помощью дефлектора.
По своей форме задвижки для дымоходов должны очень точно воспроизводить сечение трубы. Существует два отличных друг от друга по конструкции варианта шиберов:
Выдвижной. Наиболее простая и надежная конструкция. Двигается только в горизонтальном направлении. Устанавливается чаще всего в стальных или кирпичных дымоходах. Представляет собой гладкую пластину с отверстиями легко передвигающуюся в направляющих пазах.
Поворотный или дроссельный.
Устройство вращается вокруг своей оси, вследствие чего может открывать или перекрывать дымовой канал. Устанавливается в случаях, когда выдвижную заслонку по разным причинам нельзя использовать.
Выдвижной вариант. В процессе горения шиберная заслонка открывается. Возможность регулирования площади перекрытия дымового канала позволяет регулировать тягу. После того, как огонь погаснет, заслонка закрывается
Дроссельная шиберная задвижка поворачивается вокруг своей оси, перекрывая или, наоборот, открывая дымовой канал. Устанавливается в тех случаях, когда использование выдвижной заслонки невозможно
Нужный вариант системы подбирается исходя из особенностей конструкции дымохода. Кроме типа устройства важную роль играет и материал. Чаще всего используется:
- Чугун. Из него получаются очень прочные, надежные и долговечные изделия. Традиционно использовался для изготовления устройств. Главный недостаток – большой вес, поэтому такие задвижки могут быть установлены только на кирпичных трубах.
- Нержавеющая сталь. Легкий, прочный и устойчивый к коррозии материал. Не влияет на теплоотдачу отопительного прибора, поэтому позволяет добиваться максимального КПД печи. Стальные шиберы обычно полируются, чтобы гладкая поверхность препятствовала осаждению сажи. Устанавливаются на любых трубах.

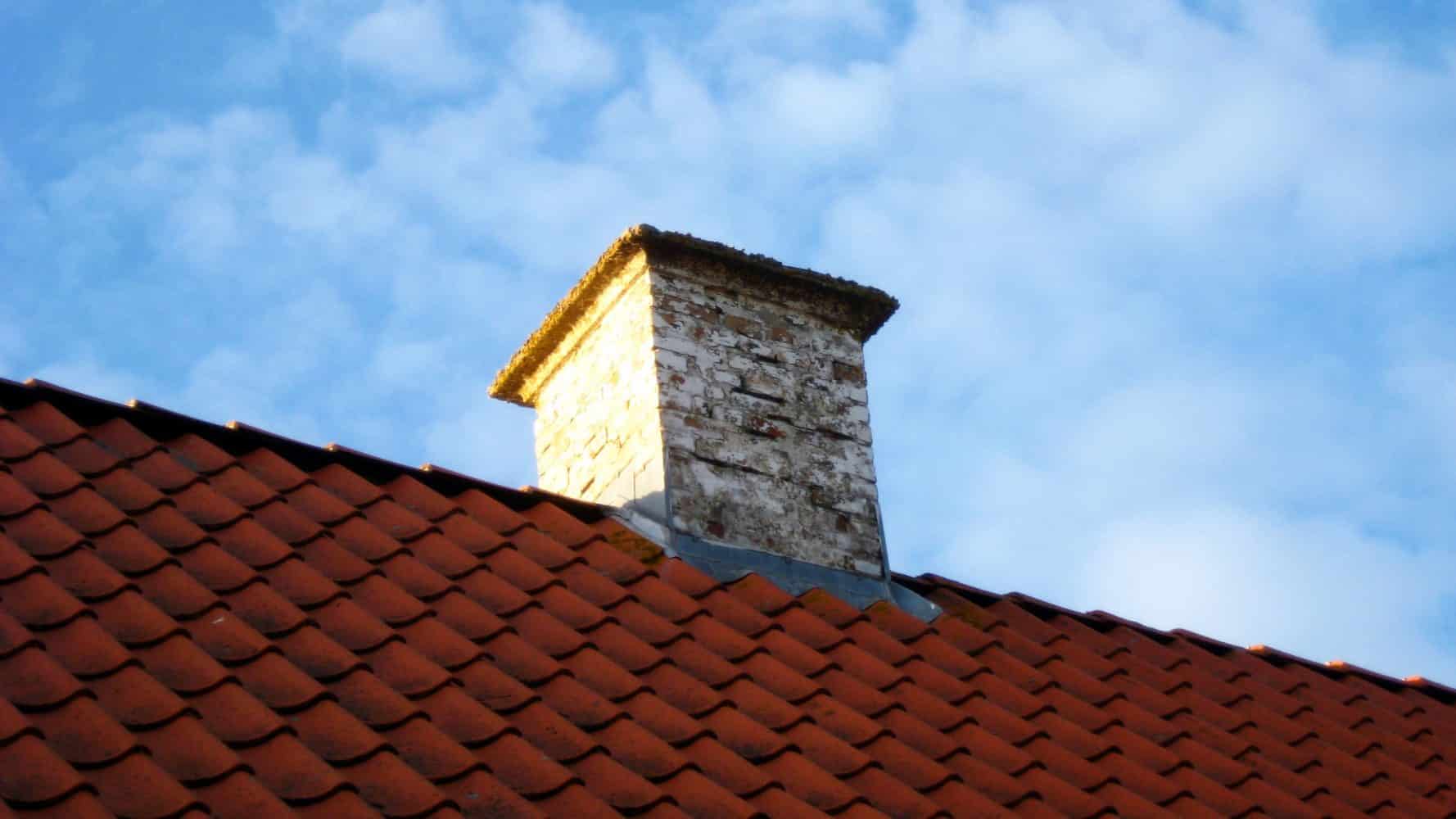

Выбор дымохода
Процесс преобразования энергоносителя в тепловую энергию сопровождается выделением дыма. Исключение в этом отношении составляют разве что электрические котлы. Работа всех остальных обогревателей построена на сгорании топлива. Чтобы вывести вредные для здоровья газы за пределы здания, заодно обеспечив необходимую тягу для доступа кислорода в топку, используется дымоход.
Чтобы добиться эффективной работы все системы, дымоход должен обладать следующими характеристиками:
- Высокая аэродинамика. Воздух внутри трубы должен двигаться быстро и в нужных объемах.
- Отсутствие внутренних шероховатостей. Это убережет конструкцию от накопления сажи.
- Химическая стойкость. В составе дыма содержаться агрессивные вещества, которые нередко конденсируются на внутренних стенках.
- Хорошая теплоизоляция.
- Огнестойкость материала изготовления.
Не имея достаточной информации о важности дымохода, некоторые владельцы частных домов не считают нужным особо вкладываться в его качественную проектировку и монтаж. Подобное отношению неминуемо приведет к возникновению целого ряда проблем:
Подобное отношению неминуемо приведет к возникновению целого ряда проблем:
Топливо будет сгорать не полностью, и его потребуется намного больше.
КПД котла или печи будет далек от заявленного в инструкции.
Может образоваться эффект обратной тяги. Это чревато не только попаданием дыма в жилище, но и возникновением пожара.
Недостаточное выведение дыма. Особенно опасен в этом отношении угарный газ, вдыхание которого серьезно вредит здоровью.
К выбору дымохода необходимо подойти серьезно, взвесив все за и против
Учитывая важность системы выведения дыма, ее обустройству нужно уделять самое пристальное внимание. При отсутствии опыта проектировку и монтаж лучше доверить специалистам. Что касается разновидностей дымоходов, то основной способ их классификации – по материалу изготовления
Выбор подходящего варианта зависит от типа используемого обогревателя, особенностей жилища, финансовых возможностей хозяев и пр
Что касается разновидностей дымоходов, то основной способ их классификации – по материалу изготовления. Выбор подходящего варианта зависит от типа используемого обогревателя, особенностей жилища, финансовых возможностей хозяев и пр.
Виды и конструкции

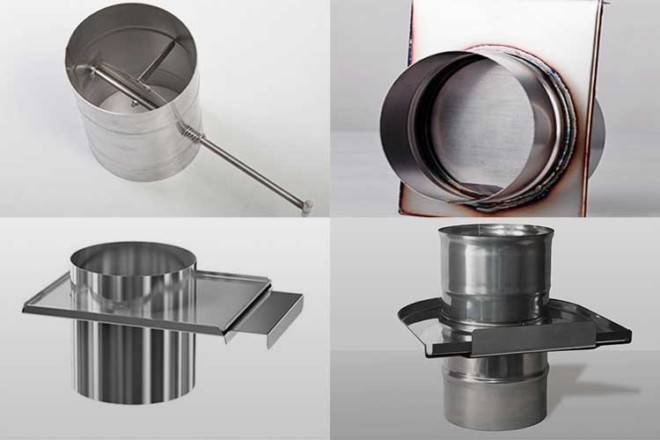

Дымоходный шибер выпускается в нескольких вариантах.
Выдвижной
Представляет собой круглую или прямоугольную рамку с пластиной. Пластина выдвигается и задвигается, тем самым регулируя сечение дымохода.
Такой вариант чаще всего используется с кирпичных и керамических каналах. Для неполной герметизации и избежания отравления угарным газом в пластине делается небольшое отверстие. Главное преимущество данного варианта – простота монтажа.
Поворотный дроссельный
Поворотная, или дроссельная, заслонка (она же кабанчик), представляет собой пластину из стали или чугуна, вращающуюся вокруг оси. Ось – металлический стержень, приваренный внутри дымовой трубы. Используется в стальных дымоходах.
Отличается меньшей надежностью-со временем сварочное крепление пластины и оси ослабевает. Следует отказаться от установки поворотного шибера в бане — даже в закрытом виде этот вид заслонки частично пропускает пар.
Кроме того, шиберы различаются по материалу (наиболее распространены нержавеющие и чугунные) и способу регулировки.
Отличия выдвижного и поворотного шибера
Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.
Положение шиберного рычага
Во время работы камина, шибер или полуоткрыт или открыт. Полностью прикрывают шибер (закрытое положение — пластина поворотн.задвижки поперек канала) при попытке перевода камина в состояние медленного сгорания (Но, топки, в которых есть шибер, не всегда приспособлены для работы в таком режиме!). В некоторых моделях топок рассчитано полное открывание шибера перед открытием дверки (механическая блокировка). И даже в «закрытом» положении каминного шибера через канал идет движение дымовых газов и движение воздуха (система обусловлена нормами, потому изготовители топок для каминов и дымоходов делают неплотную заслонку изначально).
Установка печного оборудования
Установка печного оборудования
Его устанавливают в процессе кладки массива печи. Колосниковые решетки устанавливают ниже уровня топочного отверстия на один ряд кирпичной кладки с уклоном к топочной дверце на 25-30мм. Прорезы между колосниками должны быть направлены вдоль длины топливника. Для того, чтобы колосниковая решетка при термическом расширении не разрушала кирпичную кладку, ее укладывают относительно кирпичной кладки с зазорами не меньше 5мм, которые потом засыпают песком. Недопустимо крепить колосниковые решетки с помощью раствора.
Топочная дверца
— одной из наиболее слабых звеньев в кирпичной кладке печи. Её устанавливают с зазором 5 мм по всему периметру топочного отверстия. Герметизацию зазора выполняют асбестовым шнуром со следующим заполнением раствора глины с добавлением соли. Закрепляется топочная дверца в кирпичной кладке с помощью металлических кавычек, выполненных из листовой стали толщиной 3-4 мм или провода, который крепят с четырех сторон к рамке дверцы. Кавычки закрепляют с обратной стороны кирпичной кладки, а провод укладывают между кирпичинами и заделывают раствором. Чтобы не поднимать однородность кладки, топочная дверца устанавливала так, чтобы ее верхний ряд совпадал с горизонтальным швом.
Дверца поддувала
крепится в такой же последовательности. Чтобы она меньше испытала влияние высоких температур, ее устанавливают без зазора.
Духовой шкаф
устанавливают так, чтобы он со всех сторон обдувался горячими газами. Со стороны топки духовой шкаф облицовывают кирпичом на ребро, а сверху обмазывают глиняным раствором. Крепят его так, как и дверцу с заполнением зазоров асбестовым шнуром и раствором.
Ни в коем случае нельзя использовать верхнюю грань духового шкафа как перемычку в кирпичной кладке. Лучше всего над рамкой духового шкафа делать перемычку из кирпича «в замок» или выполнять кирпичный свод. Можно как перемычку использовать стальную или чугунную полоску, которую не следует защемлять в кирпичной кладке, а устанавливать с некоторым зазором по торцам.
Дымовые задвижки и вьюшки
устанавливают на высоте 2-2,2 м от уровня пола со стороны, на которой находится топка, располагая так, чтобы при открытой задвижке дымовой канал был целиком открыт. Устанавливают их без зазоров, так как они не испытывают влияние высоких температур. Закрепляют эти приборы в кирпичной кладке с помощью мягкого вязального провода диаметром 2-3 мм.
Печные плиты
(настил) устанавливают на тонком пласте глиняного раствора над верхом духовки на расстоянии 5-6 см. По всему периметру плиты между ней и кирпичной кладкой должен быть зазор 1,5 см. Располагают плиту так, чтобы большая конфорка находилась над топливником. Лучшим вариантом считается установление плиты на металлический подрамник, выполненный из угловой стали и закрепленный в кирпичную кладку массива печи.
Очистители
являются неотъемлемой частью любой печи. Методика их установления разная, в зависимости от желания мастера и наличия приборов. Это могут быть просто отверстия в кирпичной кладке, которые потом закладывают кирпичом. В случае необходимости чистки газохода, кирпич вынимают из отверстия, а потом вставляется на место. При этом следует нанести маркировку на место нахождения очистительного отверстия, чтобы его можно было легко найти.
Этот вариант накладывает некоторые ограничения на облицовку печи и применяется редко. Лучше всего в отверстия вставлять очистителя-коробки, выполненные из листовой стали, которая в случае необходимости легко приоткрываются и закрываются. При этом они должны быть выполнены так, чтобы газы, которые отходят из печи, не попадались в помещение. Для этого в коробочку вставляют кусок кирпичины на растворе и плотно устанавливают в рамку. Чтобы коробку было удобно вытягивать, к ней приделывают ручку. Закрепляют коробку с помощью мягкого вязального провода без зазоров во время кладки газоходов. Красят их термостойкими красками.
Виды шиберных задвижек
Существует два основных типа шиберных задвижек – выдвижной и поворотный (дроссельный). Особенности конструкций понятны из названия: первый тип работает за счет перпендикулярного движения металлической пластинки относительно трубы дымохода.
Рекомендуем ознакомиться: Как сделать искрогаситель своими руками на дымоход?
Для усиления тяги заслонка отодвигается и практически полностью выходит за пределы дымохода, а для уменьшения потока задвигается обратно в трубу.
Шибер выдвижного типа
Наиболее популярен шибер для дымохода выдвижного типа. Он выгодно отличается от прочих разновидностей надежность в работе при удобстве эксплуатации. Выдвижной шибер представляет собой пластинку с гладкой ровной поверхностью, в которой имеется специальное продольное отверстие. Она проходит по пазам в дымоходе.
Данный тип задвижки устанавливается строго горизонтально. Для изменения силы тяги в дымоходе достаточно передвинуть заслонку в нужном направлении, увеличивая или, наоборот, сокращая сечение для трубы.
Этот вариант подходит для стальных труб, но в большей степени подходит для печей, выполненных из кирпича. Для его установки не требуется специальных знаний и значительных усилий.
В некоторых моделях предусматривается небольшой вырезанный участок. Это обеспечивает безопасность конструкции: даже если полностью закрыть эту задвижку, движение угарного газа в нем продолжится.
Шибер поворотного типа
Другая разновидность – это поворотный шибер. Он представляет собой выполненную из металла пластину, которую закрепляют в центральной части направляющей посредством сварки.
Габариты и принцип работы поворотного шибера
Основная ее доля находится во внутренней части дымохода, но кончик всегда должен оставаться снаружи. На фоне вращения данной пластины относительно собственной оси происходит регулирование тяги в дымоходе.
Недостаток указанного типа состоит в необходимости крепления посредством сварки. Именно это место является слабым местом конструкции: заслонка откроется, если крепление расслабится.
Поворотный шибер отличается небольшой надежностью. Но этот показатель может варьироваться в зависимости от того, из чего его изготовили. Чаще всего к нему обращаются для установки в дымоходах из стали. А также его устанавливают в тех случаях, когда оказывается недостаточно места для выдвижения классической задвижки.
Шибер чугунного типа
Чугунный шибер нашел довольно широкое применение в рамках печей различного типа, каминов. Недостаток таких изделий состоит в их значительной массе. При этом сам чугун с давних времен применяли в производстве задвижек для печей. Объясняется это его высокой надежностью, долговечностью и прочностью.
Модельный ряд чугунных шиберов
Шибер стального типа
Шиберный узел, выполненный из нержавеющей стали – не самый дешевый вариант. Но конструкция характеризуется высоким качеством и прекрасными эксплуатационными характеристиками. Преимущества его состоят в следующем:
- сохранение эффективности печи;
- небольшая масса;
- продолжительный срок службы;
- не подвержен коррозии металла;
- не допускает накопления сажи.
Указанные шиберы могут иметь различную конструкцию в зависимости от особенности печи. Они актуальны для дымоходов, выполненных из стали либо из кирпича.
Как правильно регулировать тягу?
Правильным считается значение «альфа» — это в пределах 2,0-2,5 (есть специальная формула, чтобы это вычислить). Только тогда дрова сгорают хорошо и сажи получается минимально. А для этого совершенно не лишне обеспечить подачу воздуха в зону горения – если у вас есть такая возможность.
Запомните только одно: если вы закрыли шибер, угарный газ в баню все равно будет просачиваться – даже если вы не слышите гари и не видите дыма. Это очень опасно! За несколько часов вы можете полностью угореть. Закрывать шибер можно только в самом конце, когда в топке все давно перегорело и слегка покрылось пеплом. Берегите себя!
Функции, предназначение и характеристики
Эта специальная перегородка является обязательной частью каналов, отвечающих за дымовой отвод. Ее наличие гарантирует безопасную эксплуатацию установленной печи или камина, так как обеспечивает пожароустойчивость всей отопительной системы в помещении. Она полностью дублирует сечение и площадь дымоходного просвета. При закрытии следует учитывать сезонность, так как зимой позволено задвигать заслонку на половину длины, а летом открывать полностью. Глухое перекрытие запрещено.
Ее маневренность дает возможность увеличивать или уменьшать трубное сечение, что усиливает или ослабляет воздушную подачу после печной растопки соответственно.
Внешне данная заслонка имеет вид небольшой металлической пластинки, которая регулируется посредством ручки, расположенной снаружи. Это обеспечивает ручную регулировку, позволяя владельцу самостоятельно изменять положение перегородки. Независимо от типа конструкции, она монтируется посредством помещения внутрь трубы с дальнейшей фиксацией хомутом.
Шибер-задвижка для дымохода отвечает за несколько функций:
- Усиливает тягу при неблагоприятной погоде.
- Нагнетает воздух, повышающий силу горения.
- Снижает тягу при ветреной погоде.
- Предотвращает тепловую утечку при прогревании каменки.
- Уменьшает интенсивность горения, позволяя экономить на топливе.
Описание
Шибер — заслонка, применяемая для печей, котельных, водопроводных систем. При эксплуатации этот элемент становится неотъемлемым узлом, отвечающим за качественный отвод дыма наружу. Шибер обеспечивает безопасную эксплуатацию отопительной системы, поскольку предотвращает внезапное возгорание.
Для правильного функционирования приспособление следует располагать в метре от трубы. Этот сектор не покрывают теплоизоляционными материалами, поэтому расширения под действием высоких температур не возникает. При отсутствии шибера владельцы банных сооружений нередко сталкиваются с проблемой увеличенного расхода топлива, поскольку большая часть сырья не прогорает. Наблюдается слабый отопительный эффект. Основной недостаток дымоходной системы без шибера — появление обратной тяги. Установив один раз качественный регулятор скорости вывода дыма, о такой проблеме забываешь раз и навсегда.
Что такое шиберная заслонка
Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой называют устройство запорного типа, которое перекрывает дымоходный канал.
При обустройстве дымоотводного канала задвижку устанавливают в верхней части основания, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.

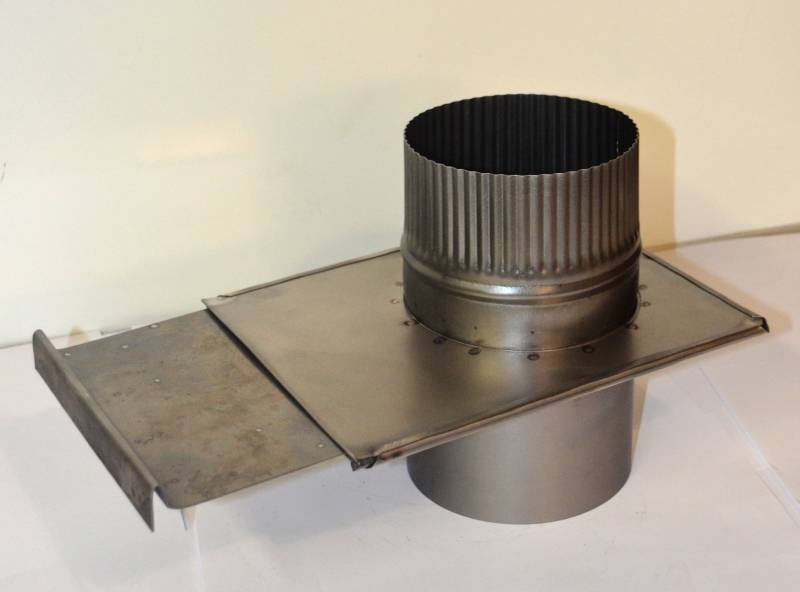

Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»
Заслонка на дымоходном канале обязательна при традиционном варианте кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов.
Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.
Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.
Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде
Существует мнение, что заслонки, обязательные для кирпичных печей, абсолютно не нужны для устройства печей из стали (хотя и предлагаются производителями), а также для моделей с установленным дефлектором.
Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Такая ситуация требует более частой чистки дымохода.
Для чего нужна задвижка
Использование шибера позволяет перекрыть дымоходный канал после эксплуатации печи. Отверстия в этом приспособлении препятствуют полной закупорке сечения дымоотводного канала. Стоит запомнить — закрытое положение такой задвижки указывает на то, что дымоход не используется, а открытое означает начало топки.
Тяга в дымоходе – очень важный показатель, который определяет не только эффективность вывода продуктов сгорания из дымохода, но и КПД отопительной системы в целом. Поэтому регуляция тяги, осуществляемая с помощью шиберного элемента, очень важна. В случае если уровень тяги в системе превышает допустимые параметры, необходимо отрегулировать положение шиберного элемента. Такая задвижка регулирует тягу за счёт уменьшения или увеличения показателя сечения дымоотводного канала.
Помимо этого, шиберные элементы выполняют ещё одну важную функцию, которая заключается в регуляции горения продуктов в отопительном устройстве. Интенсивность горения контролируется за счёт того, что такой элемент регулирует движение воздушного потока внутри системы. Стоит отметить, что нельзя монтировать шиберные изделия в том случае, если переработка отопительного сырья производится в приборе за счёт приточных воздушных потоков.
Самыми прочными и простыми в обслуживании являются нержавеющие или оцинкованные задвижки
Как правило, такие изделия производятся из нержавеющей стали, которая обладает хорошими прочностными характеристиками. Нержавейка является резистентной к губительным коррозийным воздействиям, а также является устойчивой к активным химическим соединениям, образующимся внутри дымоотвода. Толщина шибера колеблется в пределах от 0,5 до 1 мм. Шиберы отличаются высокими показателями термоустойчивости и способны выдерживать температуру до 900 градусов Цельсия.
Полезная информация! Рекомендуется подбирать заслонки с полированной поверхностью. Полированная заслонка проще в эксплуатации, легче очищается от сажи.
Заслонка имеет вальцовочные швы и способна перекрывать довольно большую площадь дымоотводного канала (до 85 процентов). Такие характеристики сделали это изделие очень популярным среди потребителей.
Несмотря на простоту конструкции существуют разные задвижки. Играют роль конструкция, материал и размеры печных задвижек.
По конструкции
Выдвижной. Этот тип заглушки является самым удобным. Он представляет собой насадку на дымоход, в середине которой выдвижная пластина. Именно эта пластина свободно ходит в пазах дымохода. Такой тип шибера чаще всего используется в кирпичных печках. Но может быть установлен и на другие. Эта конструкция проста в установке и не требует затрат на монтаж.
Такая задвижка используется в кирпичных печах
Поворотный (дроссельный) шибер – это такой вид задвижки, где по центру, к пластинке из метала, приваривают направляющую. Конец этой направляющей находится снаружи и дает возможность управлять заслонкой. Вращая по оси эту же пластину, вы регулируете тягу в печи. Конструкция не такая надежна, чем в случае с выдвижным шибером, но имеет право на жизнь. В основном дроссельные заслонки используют для стальных дымоходов. Поворотная задвижка немного уступает выдвижной, но также уверенно пользуется популярностью.
По материалу
Очень важен также материал из которого делают шибер. У каждого есть свои нюансы. Бывают чугунные и стальные заглушки.
- Чугун обеспечивает невероятно прочный и стабильный прибор. Он является привычным для печных задвижек. Единственный существенный недостаток – внушительный вес. Таким образом установка задвижки в печи может стать проблемной частью и на монтаж уйдет больше времени.
- Нержавеющая сталь легкая, но тоже прочная. Она не боится коррозии. При качественной полировке может стоять очень долго. Просто чиститься, при том же условии. Стальные шиберы делают абсолютно любых конструкций и используют для разных типов печек. Нержавеющую сталь начали использовать совсем недавно, как чугун. Может в этом и есть доля современности и перспективы. Какой именно, решать вам. Главное – понять, что именно лучше для вашей печи.
2 Виды шиберов
Существует несколько типов шиберных заслонок для воздуховодов. Такие задвижки делят по двум главным параметрам: конструкции и материалу изготовления.
Выдвижная конструкция
Данная задвижка имеет вид горизонтальной пластины, благодаря перемещению которой может либо увеличиваться, либо уменьшатся поперечное сечение воздуховодов, тем самым регулируя мощность тяги. Гладкая задвижка чаще всего обладает маленьким отверстием, которое способствует идеальной герметичности. Чаще всего этот тип шибера применяется для труб, которые сделаны из кирпича или стали.
Самодельная шибер задвижка
Поворотная конструкция
Такое устройство имеет возможность вращаться вокруг собственной оси, благодаря чему ручка легко поможет перекрыть, или наоборот открыть канал вентиляции. Изготавливается поворотный тип конструкции, как и предыдущий вариант задвижке в форме гладкой пластины, которая делится специальной осью на две ровные части и контролируется, благодаря постоянному вращению обеих частей.
Применяют поворотный вариант шибера в тех ситуациях, когда по каким-то причинам является невозможным сделать монтаж выдвижной задвижки. Поворотный шибер, как и выдвижной можно создать собственными руками.
Выдвижной шибер для дымохода
Для того чтобы сделать шибер для дымохода как правило применяются такие материалы, как чугун или нержавеющая сталь. Прямоугольный или круглый чугунный шибер является прочным, устойчивым к наиболее высоким температурным режимам, имеет длительный срок эксплуатации.
В то же время такие задвижки достаточно тяжелые, поэтому могут возникать определенные проблемы в процессе монтажа. Нержавеющие задвижки могут использоваться практически в любых системах вентиляции, так как они универсальные и легкие.
2.1 Советы по выбору
style=»display:block; text-align:center;»
data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″data-ad-slot=»9725334793″>
Шибер можно использовать при любой модели камина или печи. Хотя есть некоторые наиболее современные модели, где потоки воздуха контролируются специальным электроприводом, поэтому здесь шибер не целесообразен. Выбирая шибер надо учитывать, какой лучше подойдет – прямоугольный или круглый, а также учитывать некоторые другие детали.
В случае, когда надо сделать задвижку для газовой печи, лучше использовать поворотный шибер. Таким образом, отсутствует возможность полного закрытия воздуховодов, а соответственно и утечку пламени через вентиляционный канал наружу.
Задвижка в дымоход
Вентиляционную заслонку, не оснащенную электроприводом также можно применять, но за ней нужно постоянный контроль. В частности, надо учитывать, что открытая площадь сечения не должна быть меньше, чем 35% от общей.
Поворотный шибер лучше подойдет, если речь идет о банных печках. Поэтому достаточно часто в таких случаях используют как прямоугольный, так и круглый шибер.
Задвижка своими руками
Хотелось бы отметить, что шибер лучше всего устанавливать недалеко от места, где будет расположен дымоход. Горизонтальная задвижка для воздуховодов изготавливается довольно легко. Сначала меряется вентиляционная труба, после чего согласно ней вырезается фрагмент.
Разновидность шибер задвижки
Теперь можно перейти к процессу сварки полученной пластины и конечно же двух патрубков. Горизонтальный шибер встроен и как видно, сделать своими руками такую задвижку можно быстро и легко.
Для того чтобы создать поворотный шибер для дымохода своими руками надо строго соблюдать инструкцию:
- На первом этапе надо сварить рамку для заслонки. С такой целью нужно подготовить уголки, где ширина полок составит примерно 40 см.
- Высверливается отверстие для оси. В зависимости от месторасположения шибера отверстие сверлится либо по горизонтали, либо по диагонали.
- Присоединяются необходимые втулки, после чего обязательно проверяется эффективность их размещения.
- Вырезается пластина для заслонки и приваривается к оси. Надо смотреть чтобы в таком процессе не появились серьезные щели.
- Крепится ручка, благодаря которой можно регулировать вентиляционный канал и потоки воздуха в нем.
В конце хотелось бы отметить, что шибер необходим для всех систем вентиляции за исключением только тех, которые оснащены электроприводом. Сделать своими руками как круглый, так и прямоугольный шибер для воздуховодов совсем не сложно.
