Как правильно заземлить бронированный кабель

Правила заземления трубопроводов

Заземление трубопроводов – мероприятие обязательное, закрепленное в ПУЭ. Именно таким образом можно повысить безопасность их эксплуатации, ведь в трубных системах скапливается статическое электричество, плюс всегда есть вероятность попадания молнии в трубы. Требования правил устройства электроустановок обеспечить заземлением не только трубопроводы внешние, но и внутренние (технологические и коммуникационные).

В ПУЭ четко регламентировано, как должно проводиться заземление трубопроводов.

Во-первых, система труб должна быть единой непрерывной сетью, соединяемой в единый контур.
Во-вторых, к заземляющей системе трубопроводы должны быть подключены минимум в двух точках.

Что касается первой позиции, то это не значит, что сама трубопроводная система должна быть непрерывной. Здесь будет достаточно обеспечить соединение участков или отдельных трубопроводов в одну единую сеть, для чего чаще всего используются так называемые межфланцевые перемычки. По сути, это обычный медный провод марки или ПВЗ, или ПуГВ. Крепление перемычек к трубопроводу обеспечивается сваркой, болтовым соединением или устанавливается хомут заземления для труб.

Что касается второй позиции, то специалисты рекомендуют не разбрасываться по всей линии технологической цепочки, просто провести соединение в начале и конце контура.

Требования к проводникам

При устройстве заземления, а также защитного зануления, стальные оболочки кабелей любого класса или броня соединяется с ЗУ посредством медных жил нормируемого сечения. Это требование распространяется и на корпуса соединительных или концевых муфт. На линиях, рассчитанных на передачу высоковольтного питания (6 кВ и выше) и имеющих алюминиевую оболочку, муфтовые заземления выполняются отдельными проводниками.

Использовать для этого медные жилы с проводимостью, большей соответствующего показателя для оболочек кабелей, запрещается.

Общими требованиями действующих стандартов предусматривается применение оголенных медных жил сечением не менее 6-ти мм квадратных. Те же параметры для контрольных кабелей специально оговариваются в ПУЭ (смотрите п.п. 1.7.76-1.7.78).

Если на опоре воздушного подвода к электроустановке предусмотрены концевые муфты, содержащие в своем комплекте разрядники, их корпуса подключаются непосредственно к ЗУ защитных приборов. Применение в этом качестве одних только кабельных оболочек в данной ситуации не допускается. Специальные эстакады и галереи, используемые для размещения кабелей во взрывоопасном исполнении, обязательно оборудуются защитой от грозовых разрядов и молний.

При переходе от подземной линии прокладки на участок его воздушной проводки и при отсутствии у железобетонной опоры собственного ЗУ муфты разрешается заземлять на броню кабеля. Такой подход допустим лишь при условии, что ремонтная или удлинительная муфта на другом его конце присоединена к станционному заземляющему контуру, либо если величина сопротивления оболочки заземляемого кабеля достаточно мала.

Виды бронированных кабелей

Броня в кабеле – это дополнительный металлический слой, который защищает кабель от механических повреждений и значительно продлевает срок его эксплуатации. Зачастую срок работы такого кабеля только по паспорту составляет 50 лет, что не мешает ему фактически работать гораздо дольше при нормальных нагрузках.

Наиболее распространенным видом брони является использование лент из оцинкованной стали, намотанной между изоляционными слоями. Такие кабели маркируются ААБл, АСБ, ВБШв. Основным недостатком при этом является потеря гибкости всей конструкции, что особенно заметно на и так негнущихся алюминиевых кабелях. Тем не менее, эти кабели являются наиболее распространенными при вводе в дом.

Кабель медный бронированный ВБШв

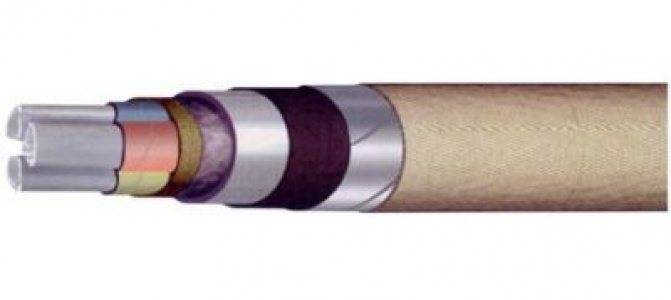

Алюминиевый бронированный кабель ААБЛ

Алюминиевый бронированный кабель АСБ

Другой вариант бронированного кабеля для ввода в дом, более гибкий, но и более дорогой – бронированный с помощью стальной проволоки с оцинковкой. Такие кабели маркируются ААПл, АСКл, ПвКШп.

— токопроводящая жила — Изоляция — Поясная изоляция — Экран — Алюминиевая оболочка — Подушка — Броня — Наружный защитный покров

1. Алюминиевая жила 2. Бумажная изоляция 3. заполнение из бумажных жгутов 4. Поясная бумажная изоляция 5. Экран из бумаги 6. Свинцовая оболочка 7. Подушка 8. Броня из проволок 9. Наружный волокнистый покров

1.Пв — изоляция из сшитого полиэтилена 2. К — Броня из стальных оцинкованных проволок — Шп — наружная оболочка в виде шланга из полиэтилена

Есть еще вариант совсем гибкой бронированной защиты – когда защита представлена спиралью, сделанной из одной проволоки, но это кабели специального назначения, которые используются в горнодобывающем производстве и там, где нужен гибкий подвод электричества. Это кабель КГЭБУШВ.

Маркировка

Для лучшего понимания поднимем вопрос маркировки изоляции применяемых проводников.

В названии провода могут использоваться следующие обозначения:

А — алюминиевый сердечник (при отсутствии буквы — медный);
АС — наличие оплетки из свинца;
АА — многожильный провод, имеющий алюминиевый сердечник и оплетку из этого же материала;
Б — защита от коррозии, выполнена из двуслойной стали;
Г — без оболочки;
Бн — защита от влаги и стойкость к огню;
НП — негорючий материал;
Р — резиновая оболочка;
В — оболочка из поливинилхлорида;
К — контрольный кабель и т. д.

На указанную выше маркировку необходимо обращать внимание при выборе провода для заземления в привязке с его сечением (об этом упоминалось выше)

Основные типы и виды

Прежде чем перейти к основной теме нашей статьи, давайте разберемся, какие вообще кабели бывают.

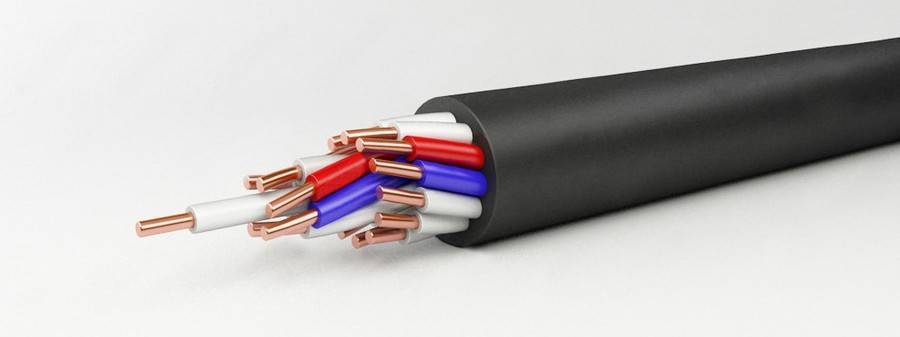

Контрольные кабели — обычно состоят из набора жил от пары до нескольких десятков. Используются для сборки цепей управления и подключения групп датчиков и исполнительных механизмов. Может быть экранирован — это поможет избежать помех и придаст дополнительную прочность изделию. Пример такого кабеля — КВВГ — медный с ПВХ-изоляцией. Вначале маркировки таких кабелей обычно стоит буква К.

КВВГ

Информационные и сигнальные кабели. К ним относится витая пара, оптоволоконные. Оптоволокно может быть одномодовым и многомодовым, в зависимости от предназначения и конструкции. Телефонная «лапша» тоже относится к этому классу. Витая пара может дополняться экранами и защитными оболочками, как и другие виды кабельных изделий.

Бронированная витая пара для внешней прокладки самонесущая

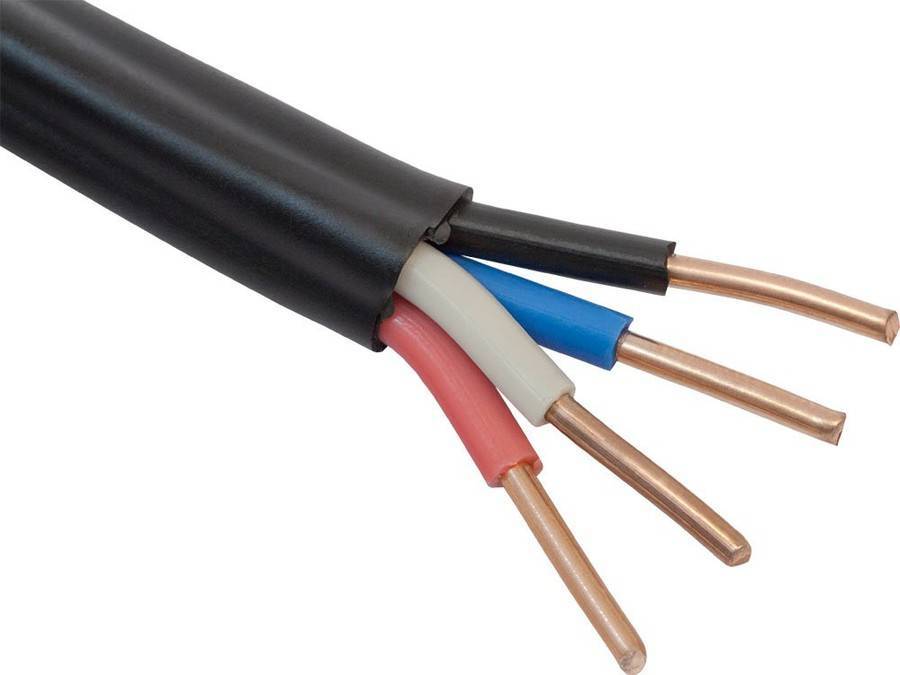

Силовые кабели используются для подключения электрооборудования к питающей сети. Если в маркировке первой буквой стоит А — например АВВГ, то жилы в нём из алюминия. Если же буквы А нет, например ВВГ, то он медный. Остальные буквы говорят нам о материалах изоляции и наличии дополнительных составляющих. ВВГ — расшифровывается, как Винил-Винил-Голый, то есть два слоя изоляции из ПВХ и голая жила.

ВВГ 4×1.5

Силовой бронированный — отдельный вид изделий предназначенный для эксплуатации в сложных условиях в агрессивной срезе или при возможных механических воздействия, в том числе в грунте. Броней могут защищаться и информационные кабели. Могут быть как алюминиевыми, так и медными. В качестве примера можно привести кабель бронированный медный ВБбШв с изоляцией из сшитого полиэтилена и оболочкой из выпресованного шланга из ПВХ, и броней из стальных лент, подробнее об этом вы узнаете ниже.

ВБбШВ с пятью жилами

Отдельное слово нужно сказать о грузонесущем геофизическом кабеле — это вид бронированных изделий применяющихся в исследовательских целях в нефте- и газодобывающей промышленности, в морских и геологических экспедициях. Носит еще одно название — каротажный.

Каротажный кабель

Молниезащита подстанций и воздушных линий электропередач

Грозовые удары требуют отнести к молниезащите воздушных линий электропередачи с особым вниманием. Расстояние между заземляющими элементами для мест с количеством угроз 40 в год — двести метров, для мест, где грозы случаются чаще — более 40, конструкция заземления ставится каждые сто метров

Заземление обладает показателем сопротивления в 30 Ом.

В один сезон главенствования грозовой погоды, любые 30 км линий электрической передачи берут на себя молниевый удар — это важный фактор при составлении плана молниезащиты линий.

При каждом воздействии молнии на энергооборудование происходит выработка ресурса, а потому серьезный процент старения оборудования. Потери экономического плана от данного опосредованного воздействия молнии на энергосистемы весомо превосходят общую стоимость молниеохранной системы.

Предохраняющие устройства подстанции от попадания молнии производятся по расчетам, с учетом технических особенностей громозащиты зданий промышленности — она имеет существенную разницу от таковой в защите жилых домов. При возникновении необходимости монтажа отвода молний на портале, обмотки низкого напряжение нужно защищать с помощью разрядника или ограничителя напряжений.

Металлические конструкции порталов и мачт после установки на них молниевых приемников, эксплуатируются как токоотводящие элементы, осуществляющие соединение молниеприемников и заземляющей конструкции.

Конструкция

С примерной расшифровкой маркировки разобрались, теперь давайте перейдем к рассмотрению общей конструкции бронированных кабелей. Он состоит из:

Токопроводящей жилы из алюминия или меди.
Слоя изоляции поверх жилы, обычно это ПВХ, полиэтилен или пропитанная бумага.
Далее идет экран из медных проволок или же различных проводящих лент, например из металла или проводящих картонов и бумаг.
Поверх экрана еще один слой изоляции.
Затем идет слой брони, обычно выполненной в виде лент, тогда верхняя лента накладывается так, чтобы перекрывать стыки витков нижней ленты. Ленты как спираль на кабель.
В центре кабеля может располагаться осевой элемент, это может быть стальной канат или прут из стеклопластика в покрытии или без. Он выполняет несущую роль и снимает механические нагрузки с жил.

На конце устанавливается специальная муфта для бронированного кабеля концевая — она нужна для того, чтобы слои изоляции и защиты кабеля оставались в целостности и сохранности, а жилы были разведены друг от друга и надежно заизолированы.

Концевая муфта, слева видно заземляющий проводник для брони, жилы разведены и заизолированы, на них надеты изоляторы

Для соединения строительных длин бронированного кабеля или соединения в ходе ремонтных работ при повреждениях тоже выполняется в муфтах, которые обычно заливаются битумом или другими диэлектрическими растворами. Если конкретнее, то этот пункт зависит от того на какое напряжение рассчитан кабель, чем выше напряжение, например распределительные сети 6-10кВ, тем более жесткие требования к соединениям и изоляции. При высоком напряжении наличие воздуха в соединении может быть губительным, так как происходит его ионизация, в результате чего возможно развитие разрядов.

Область применения

Бронированные кабели применяют для прокладки линии в туннелях, шахтах, траншеях. Их укладывают в землю без использования труб ПНД или защиты других типов. Но стоит отметить, что такая защита никогда лишней не бывает. Слой брони защищает от движений грунта и других вредных факторов.

Интересно:

Броня предназначена не только для защиты от повреждения лопатой или другим инструментом, но и для защиты от зубов грызунов.

Прокладка на поверхности возможна, при условии минимальных механических нагрузок и напряжений. Т.е. он должен быть зафиксирован и вероятность его растяжений и воздействия должна быть минимизирована. В быту такой кабель применяют для ввода электроэнергии в дом, или чтобы подключить гараж, летнюю кухню, флигель, сарай и другие постройки к электроэнергии. В таком случае прокладывают опять же — в грунте.

Как сделать заземление брони кабеля

Что нужно заземлять

металлические оболочки силовых и контрольных кабелей (броня, экран);
соединительные муфты;
металлические конструкции для кабелей (лотки, галереи, короба);
несущие тросы;
металлические трубы, в которых проложены какие-либо проводники.

При разговоре о таком типе кабеля часто возникает вопрос «Нужно ли заземлять броню? С одной или с двух сторон?» Броня кабеля в обязательно порядке должна быть заземлена с двух сторон. В ПУЭ прописано, что повторное заземление производится на концах электрических линий, ответвлений больше 200 м длиной.

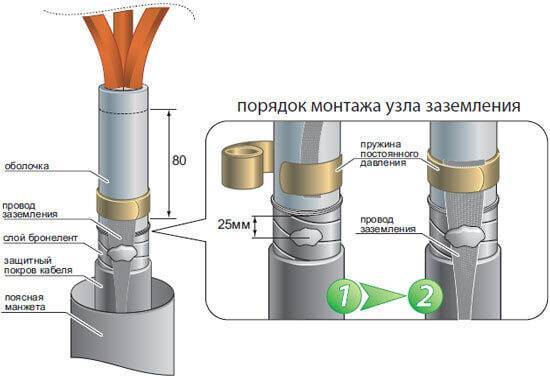

Как правильно заземлить броню

Бронированный кабель заземляют с помощью гибкого неизолированного провода. При этом по всей длине линии броня не должна иметь разрывов, то есть она должна быть цельной. Если возникает необходимость разорвать кабель, например, для его ремонта или соединить несколько отрезков, то соединение брони и оболочки соединительной муфты выполняют гибкими многопроволочными медными проводниками. Чтобы подобрать сечение провода для заземления воспользуйтесь таблицей:

Сечение жил кабелей, мм	Сечение проводника заземления, мм
до 10	6
16, 25,35	10
50, 70, 95, 120	16
150, 185, 240	25

Заземление бронированных кабелей внутри помещения

Бронированный кабель 0,4 кВ можно прокладывать по любым металлическим конструкциям, если они заземлены, а также доступны для обслуживания. По сырому бетону, деревянным поверхностям прокладка запрещена. В таком случае нужно обеспечить зазор не менее 5 см между линией и поверхностью, для этого можно использовать различные кронштейны или прокладывать линию в металлических трубах и желобах.

Ввод в здание бронированного кабеля можно проводить через фундамент и стены. Для того чтобы исключить вероятность его повреждения, на кабельном вводе, или в месте перехода через стену или фундамент нужно заложить трубу из металла или пластика диаметром в 2 раза большем, чем его внешний диаметр.

Следующий шаг заключается в том, что броню нужно заземлить в щите и со стороны опоры, от которой он идет. Также, как описано выше, никаких соединений на этом участке (опора-щит) быть не должно. На вводе в щит кабель разделывается на жилы, которые подключаются к коммутационным аппаратам (рубильнику или автоматам), а его броня соединяется с корпусом щита. Тот в свою очередь в обязательном порядке должен быть заземлен.

В кабельных сооружениях (лотках, галереях, эстакадах, под полами) допустимо заземлять броню, обеспечив контакт с металлическими коробами, каналами или другими заземленными конструкциями.

Для организации электросети в частном доме его подключают к линии электропередач воздушным или подземным вводом. В случае прокладки кабеля под землей часто используют ВбБШв, его броню также как и в вышеописанных случаях нужно заземлить с двух сторон.

Экран контрольных кабелей или оптических в обязательном порядке заземляется хотя бы с одной стороны. Это делается для снижения или полного устранения влияния электромагнитных полей на информационную линию.

Однако с этой задаче лучше справляется двухстороннее заземление. Экран подключается к ГЗШ с помощью гибкого проводника сечением не менее 4 кв. мм.

Принцип построения и назначение защитного заземления

Если говорить простыми словами, защитное заземление формируется следующим образом. Заземляющий провод подключается к нетоковедущей металлической части.

На следующем этапе «земля», подключенная к оборудованию, объединяется, а далее идет отдельным проводом или шинкой к заземляющему устройству.

В случае пробоя напряжения на металлический корпус и прикосновения к нему человека потенциал идет через землю, а не через тело. Благодаря низкому сопротивлению, быстрее срабатывает защит и УЗО.

Для сравнения R заземляющего контура всего 4 Ом или меньше, а человека — более 1000 Ом. По закону Ома мы знаем, что ток всегда идет по пути наименьшего сопротивления.

Таким образом, защитное заземление предназначено для решения таких задач:

уменьшение разницы потенциалов между заземляемым устройством и иными предметами и защита жизни человека;
отвод тока в землю и повышение его значений для срабатывания защитных устройств (УЗО, автоматов).

Следовательно, при прокладывании проводника для заземления важно позаботиться о наличии защитных устройств. Последние должны быстро реагировать на утечку или высокие токи, отсекая поврежденный участок

Чем быстрее это произойдет, тем лучше.

Провод РКГМ, характеристики, сфера применения

Заземление брони кабеля, который размещен в кабельном сооружении

К таким конструкциям относятся те, которые используются для совместного размещения в них нескольких кабелей, а также специализированных приборов и комплектующих, назначением которых является обеспечение нормального функционирования электрической цепи. К подобным видам сооружений можно причислить короба, двойные полы, эстакады, тоннели и пр.

Все правила монтирования бронированного кабеля в пределах внутреннего пространства помещения посредством подобных конструкций строго регламентированы документами и нормативными актами (ПТЭЭП и ПУЭ). Эти правила в обязательном порядке нужно выполнять, в противном случае велика вероятность возгорания.

Помимо заземления брони кабеля, здесь необходимо делать подобную операцию и для тонкопроводящих участков кабельного сооружения. Стоит отметить, что в целом можно делать заземление бронеленты к специальным лоткам или каналам, изготовленных из металла. А вот в качестве заземляющего контура можно применять несущие конструкции, изготовленные из металла, зданий и сооружений.

Все вышеперечисленные рекомендации и требования необходимо иметь ввиду и придерживаться их строгого выполнения. Таким образом фактически полностью исключается вероятность возгораний, перебоев с подачей электрики, а также поражения человека электрическим током

Поэтому это важно не только со стороны качественной эксплуатации, но и здоровья человека

Что использовать в качестве заземлителя

Для заземления электрооборудования и металлических конструкций, в том числе и электропроводок с использованием металлорукавов, могут использоваться естественные и искусственные заземлители.

Естественными заземлителями являются металлические конструкции и коммуникации, которые контактируют с грунтом по условиям их эксплуатации. Такими заземлителями могут быть:

арматурный каркас железобетонных конструкций;
металлоконструкции различной направленности, имеющие непосредственный контакт с землей;
инженерные коммуникации, проложенные в земле.

трубопроводы с горючими и токсичными веществами;
трубопроводы, оснащенные антикоррозийной изоляцией;
канализационные и отопительные магистральные линии.

Геометрические размеры контура заземления, а также виды и сечение используемых материалов, определяются в соответствии с удельным сопротивлением грунта в месте монтажа и на основании расчетов, их определяющих.

Для выполнения расчетов существуют специальные программы и отдельные формулы, используя которые можно получить требуемые значения.

Заземление металлорукава — это не только требование правил, но и условие безопасной эксплуатации электрических сетей для человека и прочих живых организмов, о котором нельзя забывать, как на этапе выполнения монтажных работ, так и при последующем использовании электрических коммуникаций.

Особенности бронированных кабелей для подземной прокладки

В состав такого кабеля входят следующие элементы:

Токопроводящие жилы. Проводят электричество от источника к потребителю.
Их изоляция. Исключает контакт жил друг с другом, что привело бы к короткому замыканию.
Кабельный заполнитель. Служит герметичной упаковкой для жил, придает проводнику форму и делает его прочным.
Поясная изоляция. Объединяет токоведущие жилы в монолитную конструкцию. Также служит дополнительной изоляцией.
Защитная оболочка. Оберегает жилы от воздействия факторов внешней среды, придает кабелю прочность и жесткость.
Подушка оболочки. Защищает предыдущий элемент от повреждения последующим слоем.
Стальная броня. Предохраняет изделие от повреждений.
Внешний покров. Защищает предыдущий слой от химической агрессии окружающей среды.

Есть 2 типа брони:

ленточная;
проволочная.

Вторая нужна, когда кабель испытывает растягивающие нагрузки от собственного веса на вертикальных и наклонных участках.

У силового кабеля этого вида есть такие преимущества:

механическая прочность (невосприимчивость к подвижкам грунта, ударам лопатой, активности грызунов);
отсутствие необходимости в применении трубы или гофры;
повышенная коррозионная устойчивость;
простой монтаж;
неприхотливость в хранении;
длительный срок безаварийной службы – свыше 30 лет;
широкий диапазон рабочих температур – от –50 до +50°С.

Недостатки:

плохая гибкость: минимальный радиус сгиба составляет 7,5–20 диаметров оболочки;
необходимость в заземлении брони;
высокая стоимость.

Бронированными кабелями запитывают наружное освещение, баню и хозпостройки на даче, частные дома и другие объекты.

Подземная прокладка обеспечивает следующие преимущества:

высокую надежность линии, не подверженной воздействию погодных факторов;
живописный вид участка, не испорченный проводами;
отсутствие риска повреждения провода крупногабаритным транспортом в результате провисания;
возможность применения тяжелого изделия с большим сечением, независимо от его длины.

Заземление бронированных кабелей внутри помещения

Бронированный кабель 0,4 кВ можно прокладывать по любым металлическим конструкциям, если они заземлены, а также доступны для обслуживания. По сырому бетону, деревянным поверхностям прокладка запрещена. В таком случае нужно обеспечить зазор не менее 5 см между линией и поверхностью, для этого можно использовать различные кронштейны или прокладывать линию в металлических трубах и желобах.

Ввод в здание бронированного кабеля можно проводить через фундамент и стены. Для того чтобы исключить вероятность его повреждения, на кабельном вводе, или в месте перехода через стену или фундамент нужно заложить трубу из металла или пластика диаметром в 2 раза большем, чем его внешний диаметр.

Следующий шаг заключается в том, что броню нужно заземлить в щите и со стороны опоры, от которой он идет. Также, как описано выше, никаких соединений на этом участке (опора-щит) быть не должно. На вводе в щит кабель разделывается на жилы, которые подключаются к коммутационным аппаратам (рубильнику или автоматам), а его броня соединяется с корпусом щита. Тот в свою очередь в обязательном порядке должен быть заземлен.

В кабельных сооружениях (лотках, галереях, эстакадах, под полами) допустимо заземлять броню, обеспечив контакт с металлическими коробами, каналами или другими заземленными конструкциями.

Для организации электросети в частном доме его подключают к линии электропередач воздушным или подземным вводом. В случае прокладки кабеля под землей часто используют ВбБШв, его броню также как и в вышеописанных случаях нужно заземлить с двух сторон.

Экран контрольных кабелей или оптических в обязательном порядке заземляется хотя бы с одной стороны. Это делается для снижения или полного устранения влияния электромагнитных полей на информационную линию.

Однако с этой задаче лучше справляется двухстороннее заземление. Экран подключается к ГЗШ с помощью гибкого проводника сечением не менее 4 кв. мм.

Правила устройства электроустановок (ПУЭ). Глава 2.3. Кабельные линии напряжением до 220 кВ (Издание шестое), от 18 августа 1975 года

Область применения, определения

2.3.1. Настоящая главаПравил распространяется на кабельные силовые линии до 220 кВ, атакже линии, выполняемые контрольными кабелями. Кабельные линииболее высоких напряжений выполняются по специальным проектам.Дополнительные требования к кабельным линиям приведены в гл.7.3, 7.4 и 7.7.

2.3.2. Кабельной линиейназывается линия для передачи электроэнергии или отдельныхимпульсов ее, состоящая из одного или нескольких параллельныхкабелей с соединительными, стопорными и концевыми муфтами(заделками) и крепежными деталями, а для маслонаполненных линий,кроме того, с подпитывающими аппаратами и системой сигнализациидавления масла.

2.3.3. Кабельнымсооружением называется сооружение, специально предназначенное дляразмещения в нем кабелей, кабельных муфт, а такжемаслоподпитывающих аппаратов и другого оборудования,предназначенного для обеспечения нормальной работы маслонаполненныхкабельных линий. К кабельным сооружениям относятся: кабельныетуннели, каналы, короба, блоки, шахты, этажи, двойные полы,кабельные эстакады, галереи, камеры, подпитывающие пункты.

Кабельным туннелемназывается закрытое сооружение (коридор) с расположенными в немопорными конструкциями для размещения на них кабелей и кабельныхмуфт, со свободным проходом по всей длине, позволяющим производитьпрокладку кабелей, ремонты и осмотры кабельных линий.

Кабельным каналомназывается закрытое и заглубленное (частично или полностью) вгрунт, пол, перекрытие и т.п. непроходное сооружение,предназначенное для размещения в нем кабелей, укладку, осмотр иремонт которых возможно производить лишь при снятом перекрытии.

Кабельной шахтойназывается вертикальное кабельное сооружение (как правило,прямоугольного сечения), у которого высота в несколько раз большестороны сечения, снабженное скобами или лестницей для передвижениявдоль него людей (проходные шахты) или съемной полностью иличастично стенкой (непроходные шахты).

Кабельным этажомназывается часть здания, ограниченная полом и перекрытием илипокрытием, с расстоянием между полом и выступающими частямиперекрытия или покрытия не менее 1,8 м.

Двойным полом называетсяполость, ограниченная стенами помещения, междуэтажным перекрытием иполом помещения со съемными плитами (на всей или частиплощади).

Кабельным блокомназывается кабельное сооружение с трубами (каналами) для прокладкив них кабелей с относящимися к нему колодцами.

Кабельной камеройназывается подземное кабельное сооружение, закрываемое глухойсъемной бетонной плитой, предназначенное для укладки кабельных муфтили для протяжки кабелей в блоки. Камера, имеющая люк для входа внее, называется кабельным колодцем.

Кабельной эстакадойназывается надземное или наземное открытое горизонтальное илинаклонное протяженное кабельное сооружение. Кабельная эстакадаможет быть проходной или непроходной.

Кабельной галереейназывается надземное или наземное закрытое полностью или частично(например, без боковых стен) горизонтальное или наклонноепротяженное проходное кабельное сооружение.

2.3.4. Коробом называется- см. 2.1.10.
