Двускатная крыша: стропильная система под металлочерепицу

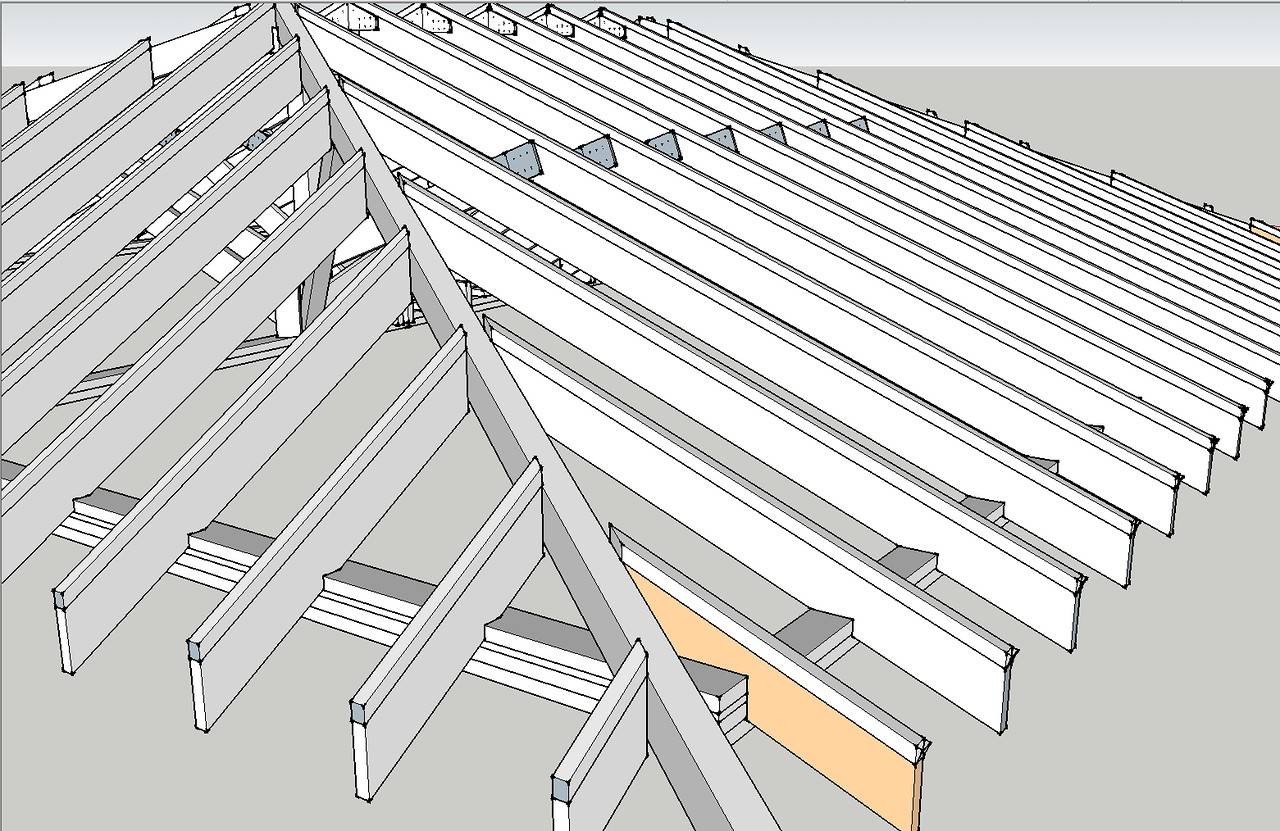

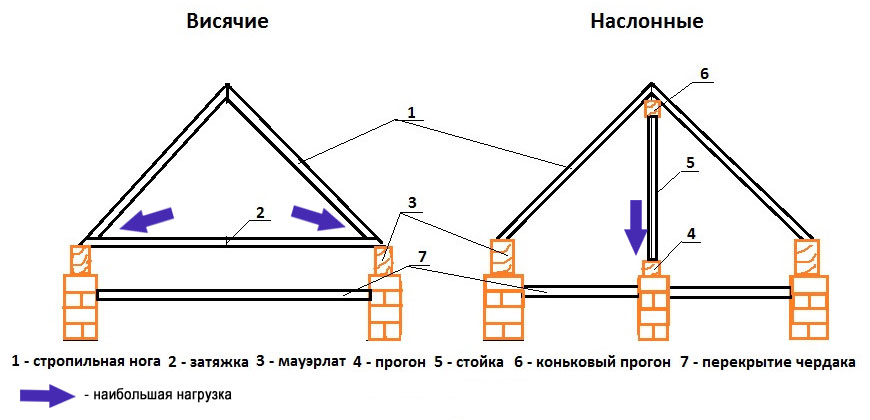

Какие виды стропил применяются при устройстве двускатки

Стропильная система двускатной крыши бывает:

с наслонными стропилами
с висячими стропилами

Висячие стропила не имеют опор внутри, а опираются только на две внешние основные опоры. Наслонные стропила опираются на внутренний элемент.

Тип применяемых стропил напрямую связан с размерами здания, но в любом случае монтаж стропильной системы производится с соблюдением некоторых тонкостей. Более подробно мы говорили об этом, когда обсуждали стропильную систему мансард.

Самая опасная ситуация, которая очень вероятна при ошибках в расчете стропил двускатной крыши – разрушения стропильной системы из-за неверно выбранного сечения стропил. В лучшем случае – нарушения сочленений (узлов) стропильной системы, что приводит к невозможности дальнейшей эксплуатации крыши.

Обратите внимание

Прежде всего, необходимо сделать правильный расчет стропильной системы. Я рекомендую пригласить для этого хорошего .

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

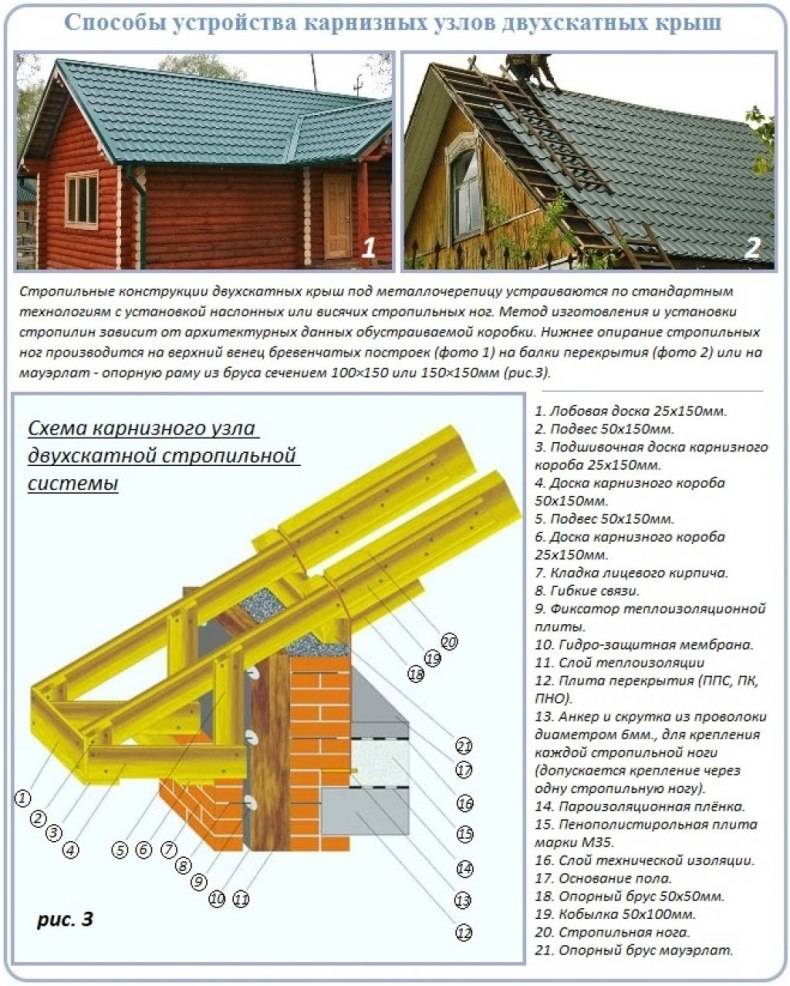

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

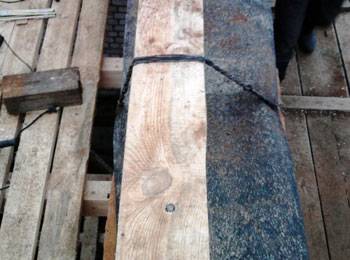

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Какие факторы влияют на расстояние между стропилами двускатной крыши

Есть очень много различных мнений неопытных застройщиков о том, как выбирать расстояние между стропилами. Некоторые на полном серьезе дают советы по выбору этого параметра для каждого вида кровельного материала: натуральной или искусственной штучной черепицы, металлочерепицы и профнастила, мягких битумных или шиферных покрытий На самом деле все это не так, архитекторы никогда не ставят в исходных данных во время расчета шага стропильной системы тип кровли.

Физические свойства кровельных материалов, совместно и иными факторами, оказывают влияние не на расстояние между стропилинами, а на их размеры и дополнительные конструктивные элементы стропильной системы для повышения устойчивости конструкции, среди которых:

вертикальные опоры;
горизонтальные прогоны;
угловые подпорки;
ригели и прочие специальные элементы.

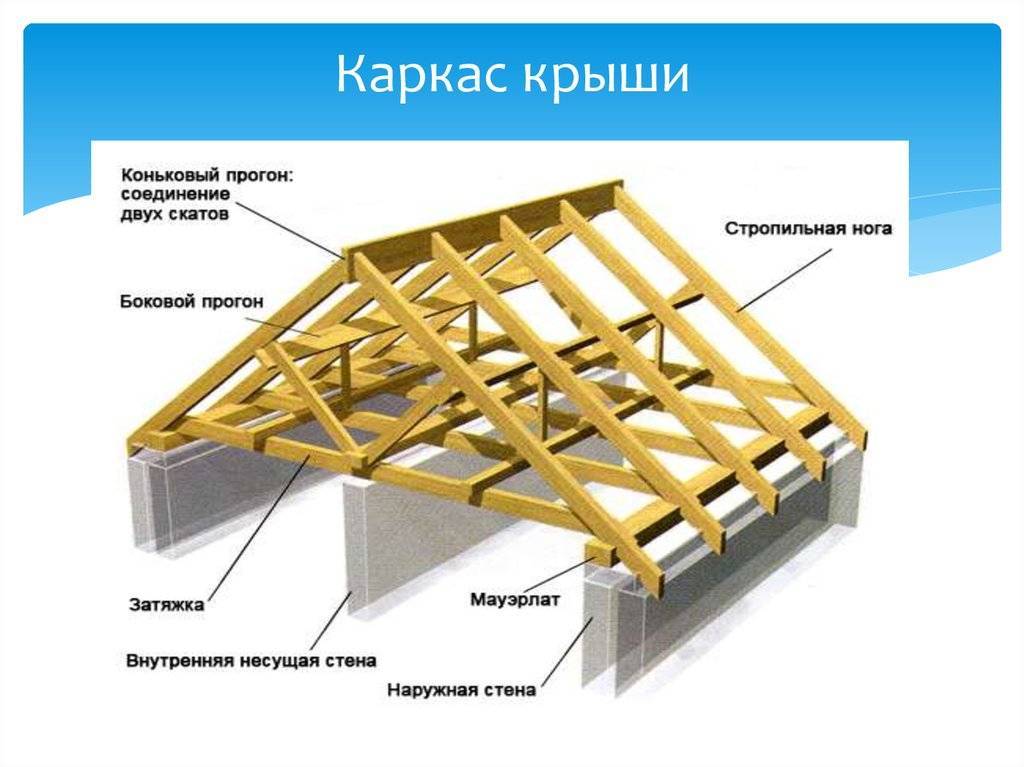

Некоторые элементы стропильной системы

Перед началом расчетов инженеры имеют исходные данные (техническое задание) по всей системе, с учетом этих величин рассчитываются остальные параметры. В числе исходных данных есть и шаг стропилин, он известен до начала проектирования и не изменяется в окончательном проекте. Что именно влияет на этот параметр?

Факторы, влияющие на расстояние между стропилами	Краткое описание
Тип кровли	Этот фактор оказывает влияние только в том случае, если планируется делать крышу утепленной. В техническом задании на проектирование должен указываться тип и размеры используемых утеплителей, а они бывают разными. К примеру, стандартная ширина пенопласта и прессованной минеральной ваты составляет 60 см. Для того чтобы исключить образование мостиков холода, облегчить и ускорить процесс установки утеплителя и минимизировать количество непродуктивных отходов пролет между стропилинами должен быть в пределах 56–58 см. Рулонная минеральная вата может иметь ширину от 120 см до 100 см. Соответственно, для их монтажа требуется иной шаг стропильных ног.
Экономическая целесообразность	Чем больше расстояние, тем больше нагрузку воспринимает каждая стропильная нога. Это влияет на ее размеры и общее количество пиломатериалов для крыши. В настоящее время дерево относится к очень дорогой категории стройматериалов, нужно добиваться уменьшения расхода. Делается это как за счет использования дополнительных упоров стропильной системы для оптимального распределения нагрузки, так и за счет регулировки количества стропильных ног, что позволяет уменьшать сечение элементов крыши и экономить дорогие доски.
Технологичность	Каждый дом имеет свои архитектурные особенности. Имеется в виду расположение и количество дымоходов и вентиляционных выходов, планировка чердачных помещений, материалы изготовления несущих стен, наличие деревянного мауэрлата или бетонного армирующего пояса. Стропилины не могут располагаться над дымоходами и вентиляционными трубами, мешать установке мансардных окон и т. д. Такие нюансы обязательно продумываются во время проектирования строения, они также оказывают влияние на расстояние между стропилами.

Виды стропильных систем

Существует два варианта конструкции стропильных систем:

с висячими стропилами;
наслонная стропильная система.

Принципиальным различием этих вариантов является точка опоры стропильных ног. Первый вариант предусматривает и соединение их в верхней точке, когда прогон (конёк) опирается на них. Второй вариант обеспечивает более прочный прогон, обладающий несущими функциями, а стропила полностью закреплены на мауэрлате и на коньковом брусе.

Оба варианта активно используются. На практике они мало отличаются друг от друга, поскольку особенности реализации того или иного типа напрямую зависят от размеров здания и конструкции несущих стен. Строительство домов средней величины вынуждает использовать конструкции, имеющие большее сходство с наслонным типом, обеспечивающим большую прочность и жесткость системы. Рассмотрим оба варианта подробнее:

Система с висячими стропилами

Традиционный вариант использования висячих стропил — небольшие дома, с максимальным расстоянием между опорами до 6 м. Это объясняется появлением дополнительной нагрузки — помимо веса кровли и воздействия атмосферных факторов стропила получают самонесущие свойства. При увеличении размеров дома нагрузка становится чрезмерной и требует усиления конструкции.

Особенностью висячих стропильных систем является распирающее усилие, прикладываемое к мауэрлату. Для компенсации этого давления и защиты стен от деформации и последующего разрушения обязательно используются затяжки, расположенные в нижней части стропильных ног. При строительстве нередко прибегают к изготовлению т.н. стропильных ферм, имеющих форму равнобедренного треугольника. Они делаются на земле или собираются непосредственно на верхней части дома и устанавливаются на в виде готовой конструкции. Такой способ несколько ускоряет процесс создания крыши, так как используются однотипные элементы, что позволяет повторять одни и те же операции несколько раз и получать нужное количество элементов.

Наслонная стропильная система

Строительство домов средних и крупных размеров требует создания прочной и жесткой стропильной системы. Вес кровли, снеговые и ветровые нагрузки вынуждают использовать наслонный тип системы. Он отличается, прежде всего, техникой монтажа. Сначала устанавливаются опорные элементы — мауэрлат, лежень, стойки и прогон. Они обладают высокой несущей способностью и предназначены для принятия значительных нагрузок, поэтому изготавливаются из бруса. Стропильные ноги устанавливаются с опорой на мауэрлат снизу и на прогон в верхней части, при большой длине они усиливаются подкосами.

Специалисты отмечают большую надёжность наслонной стропильной системы. При сборке нет готовых частей конструкции, поэтому все работы производятся непосредственно на верху здания. Отсутствует необходимость поднимать тяжелые готовые элементы, наверх подается лишь материал. Каждая планка устанавливается отдельно, что позволяет обеспечить точность и плотность присоединения, избежать некачественного монтажа или ошибок. В сравнении с конструкциями с висячими стропилами, наслонные стропильные системы значительно выигрывают в прочности и позволяют получить более качественную и долговечную опорную конструкцию. В регионах с большими количествами осадков, снежными зимами, сильными порывистыми ветрами, наслонная стропильная система для двускатной крыши намного предпочтительнее и надежнее.

Как выбрать оптимальную конструкцию стропил двускатной крыши

Основной критерий выбора — размер и назначение постройки. Небольшие дома, не имеющие большой площади кровельного покрытия, способны обходиться более легкими опорными конструкциями. Постройки средней величины, крупные строения должны иметь прочную и мощную стропильную систему, способную противостоять давлению снега, ветра, выдерживать вес кровли. Для того, чтобы решить, как правильно сделать крышу, надо выяснить климатические особенности в регионе, количество выпадающих осадков, возможность и частоту сильных ветров, обильных снегопадов и т.д. Эти данные участвуют в расчете, они имеются в таблицах СНиП или в справочной литературе.

При этом, не следует слишком усердствовать и строить чрезмерно мощную стропильную систему для небольшого домика. Необходимо помнить, что мощность — это дополнительный материал, а следовательно — возрастание веса конструкции. Оптимальный выбор позволит получить достаточно прочную и лёгкую систему, не перегружающую фундамент и стены, но полностью обеспечивающую защиту от внешних атмосферных проявлений.

Переменные нагрузки на кровлю

Переменными называются такие нагрузки, которые действуют на крышу не постоянно, а сезонно. Ярким примером является снег в зимнее время. Снежные массы оседают на кровле, создавая дополнительное воздействие. Но весной они тают, соответственно, давление снижается.

К переменным нагрузкам относится и ветер. Это тоже погодное явление, которое действует не всегда. И таких примеров очень много

Поэтому важно учитывать переменные нагрузки при расчете длины стропил двускатной крыши

При вычислении нужно брать во внимание множество различных факторов, воздействующих на крышу здания. Теперь подробнее рассмотрим снеговые нагрузки. При расчете данного параметра нужно использовать специальную карту

Там размечена масса снежного покрова в различных регионах страны

При расчете данного параметра нужно использовать специальную карту. Там размечена масса снежного покрова в различных регионах страны

Теперь подробнее рассмотрим снеговые нагрузки. При расчете данного параметра нужно использовать специальную карту. Там размечена масса снежного покрова в различных регионах страны.

Для вычисления данного вида нагрузки используется следующая формула:

S = Sg х µ

Где Sg — показатель местности, взятый по карте, а µ — поправочный коэффициент. Он зависит от уклона крыши: чем уклон сильнее, тем меньше коэффициент поправки. И тут есть важный нюанс — для крыш с уклоном от 60o его совсем не учитывают. Ведь с них снег будет просто скатываться, а не скапливаться.

Вся страна разделена на районы не только по массе снега, но и по силе ветров. Имеется специальная карта, на которой можно узнать данный показатель в определенной местности.

При расчете стропил кровли ветровые нагрузки определяются по следующей формуле:

W = W_o * x

Где x — коэффициент поправки. Он зависит от месторасположения строения и его высоты. А W_o — параметр, выбранный по карте.

Расстояние между стропилами под металлочерепицу

Осуществляя монтажные работы, очень важно правильно определить шаг стропил под металлочерепицу. Важно понимать, что производить подобные расчеты довольно сложно и именно от того, насколько правильно все будет сделано, напрямую зависит уровень прочности кровли

Многие специалисты утверждают, что именно от уровня надежности крепления металлочерепицы к стропилам зависит эксплуатационный срок не только крыши, но и самого строения. В результате того, что металлочерепица имеет довольно большой вес, стропильная система должна быть крепкой. Кроме этого, укладывать кровельный материал новички не смогут. Для того чтобы правильно осуществить монтажные работы, рекомендуется ответственно подойти к расчету шага стропильной системы.

Разновидности конструкций двускатных крыш

Для начала необходимо разобраться, какие конструкции двускатных крыш бывают, так как придется выбирать наиболее подходящую для конкретного строения.

Простая равносторонняя двускатная конструкция

Простейший вариант двускатной крыши – симметричные скаты

Этот вариант двускатной конструкции можно назвать традиционным и самым применяемым, так как он прост в монтаже и обслуживании, а также отличается долговечностью и надежностью.

Симметрия в этой системе помогает достичь равномерности нагрузки на мауэрлат и несущие стены. При правильном выборе сечения бруса для обустройства стропильной системы и мауэрлата, эти детали обеспечат необходимый для длительной эксплуатации крыши запас прочности. Дополнительной надежности конструкции придадут правильно установленные стойки, подкосы и затяжки.

Недостатком этой системы для обустройства внутри чердачного пространства помещений является то, что после установки стен и потолка большую площадь занимают глухие зоны в угловых областях конструкции, которые остаются незадействованными.

Простая асимметричная двускатная конструкция

Очень интересно смотрятся дома с асимметричной двускатной крышей

Асимметричная двускатная конструкция отличается от традиционной системы тем, что ее скаты располагаются под разным углом. Так, один из них обычно составляет больше 45 градусов, что позволяет увеличить полезную площадь чердачного пространства, в котором вполне можно обустроить жилое помещение, естественно, при должном утеплении.

Еще одним важным достоинством подобной конструкции может стать меньший по площади скат, который рекомендовано спланировать с подветренной стороны строения, где на крыше всегда собирается большое количество снега. Небольшой же по размеру, но с большой крутизной скат не будет задерживать на своей поверхности больших сугробов.

К недостатку асимметричной конструкции можно отнести более сложный ее расчет для достижения равномерного распределения нагрузки на стены дома.

Ломаная двускатная конструкция

Один скат «изломан» чтобы перекрыть пристройку сбоку дома

Эту двускатную стропильную систему можно назвать редкостью, хотя благодаря такому расположению скатов в чердачном пространстве формируется достаточно большая комната, которая может быть использована под жилое или хозяйственное помещение.

Кроме такой стропильной системы к ломаной двускатной конструкции можно отнести и мансардный вариант установки стропил.

Оба ската «изломаны» — явный выигрыш в полезной площади чердачного помещения

Мансардная ломаная стропильная система способна обеспечить для строения полноценный второй этаж с просторными комнатами, а при усиленном утеплении они могут использоваться в любое время года.

Расчет кровли

Как любой строительный процесс, конструкция кровли дома должна создаваться своими руками на основании инженерного расчета. Для удобства его выполнения перед тем, как построить двухскатную крышу, нужно набросать примерный план, на которой обязательно должны быть указаны длина крыши вдоль конька, точная длина скатов, учитывая отвесы. На этом этапе уже должен быть определен уклон будущей кровли:

Если главным агрессивным фактором в зоне строительства является ветер, то он должен составлять 10-10о, чтобы его порывы не срывали кровельный материал.
Если же строительство затевается в зоне с большим количеством зимних осадков, целесообразнее уклон 35-45о, который не затрудняет соскальзывание снега с крыши.

Производя расчет необходимого материала, лучше округлять полученные значения в большую сторону, не усложняя вычисления вычетами отверстий под дымоходы или мансардные окна, дабы избежать путаницы.

Необходимые подсчеты не требуют знания сложных формул, так что выполнить их сможет каждый, кто прошел школьный курс математики. Однако, чем изощренней, сложнее двускатная крыша дома, тем выше сложность расчетов и схема стропильной системы.

Какое влияние на расстояние стропилин оказывает тип кровельных материалов

На этом вопросе необходимо подробно остановиться, довольно много застройщиков не до конца понимают проблему. Для ответа нужно знать принципиальные отличия материалов и их влияние на расстояние и расчет стропил. Подчеркнем, что имеются в виду не эксплуатационные характеристики кровельных покрытий или их дизайнерский вид, а именно конструкционные и физические различия.

Линейные размеры. Больше всего размеры у металлических покрытий, длина листов может достигать восьми метров.
В зависимости от характеристик здания, крышу которого требуется накрыть, размеры металлочерепицы могут различаться
Меньше всего размеры у штучных кровель, далее располагается гибкая черепица и шифер (асбестоцементный или ондулиновый).
Габариты шиферных листов
Все эти материалы имеют принципиально разные методы фиксации к стропильной системе. Но никакого влияния на шаг стропилин они не оказывают.
Прочность на изгиб. Есть ошибочное мнение, что для гибких кровельных материалов нужно уменьшать шаг, это не так. Ни одно кровельное покрытие не фиксируется непосредственно к стропильным ногам, для этого изготавливается обрешетка, при ее обустройстве учитываются способы крепления. Причем для некоторых видов кровельных покрытий нужно очень точно контролировать шаг обрешетки – материалы имеют точно предусмотренные во время изготовления места фиксации.

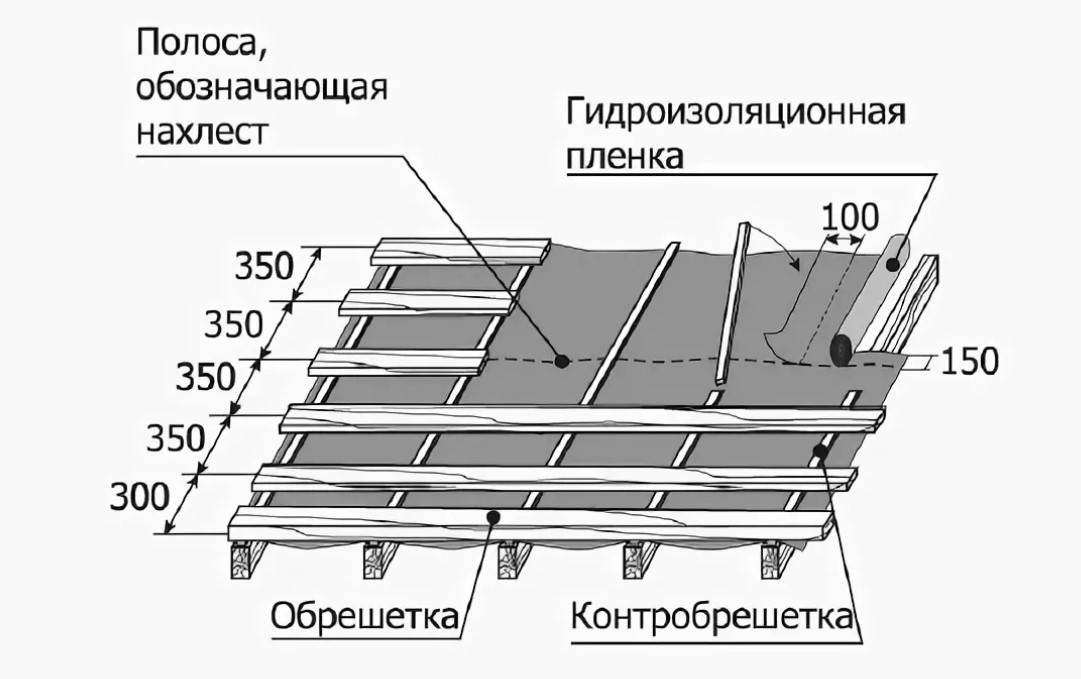

Обрешетка
Вес. На расчет стропильной системы оказывают влияние только тяжелые покрытия: штучная черепица и асбестоцементный шифер. Все остальные типы кровель имеют настолько незначительную массу, что она не учитывается при проектировании конструкции.
Один квадратный метр покрытия из натуральной черепицы может весить 40-60 кг
