Разновидности и особенности подключения электрических вилок

Вилки

Электрическая штепсельная вилка — незаменимый в повседневной жизни электротовар. Из-за кажущейся простоты этого устройства мы не задумываемся от том, какую роль оно играет в электропитании наших устройств, поэтому к его выбору надо подходить серьезно. Нет в наличии товара

В любой современной розетке присутствует три контакта (штифта, штыря): фаза (основной, именно по нему поступает напряжение на прибор); ноль (нейтральный, производит обратный ход энергии от прибора к источнику); заземление (защитный, выполняет дублеж нейтрального провода).

Основные параметры вилок.

Все электрические вилки, подключенные к приборам, имеют несколько важных характеристик. Особо важными при покупке являются следующие:

• Количество штифтов (зубцов) на вилке. В зависимости от страны производства электроприбора и страны его реализации вилка может иметь разное количество штифтов различной формы. Более подробно о типах вилок можно узнать в конце статьи.
• Форма. Обычно электрическая вилка имеет круглую, квадратную или плоскую форму.
• Конструкция. Вилки могут быть как литые, так и сборные, преимуществом которых является наличие возможности при необходимости сменить провод.
• Стандарт (американский 110-127 Вольт 60 Герц, европейский — 220-240 Вольт 50 Герц).

Корпус современной вилки делается из качественного ударопрочного пластика, благодаря чему существенно увеличивается срок эксплуатации электроприборов. Даже, например, подвергшись сильному воздействию огню, вилка может не утратить своих эксплуатационных свойств, кроме внешнего вида, разумеется

Кроме того любая электрическая вилка должна быть удобна в использовании: она должна иметь удобную форму для подсоединения к сети пользователем и идеально подходить к розетке.

Пожалуй, самое важное значение имеет безопасность электровилки. Производители данного вида электротоваров придают особое значение их безопасной эксплуатации и используют для этого передовые разработки и новейшие технологии

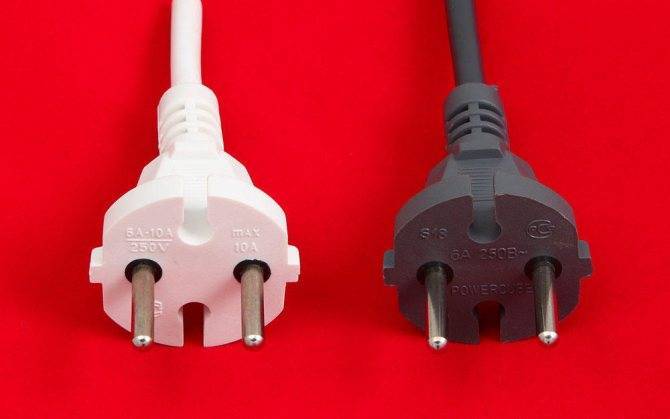

Вилка с заземлением

Примером такого устройства, которое наделено всеми вышеперечисленными особенностями, может являться вилка электрическая с заземлением. Ещё совсем недавно, во времена бывшего СССР, обычный пользователь электроприборов и понятия не имел, что такое заземление. Все потому, что в обычных домах его не было. Для того чтобы установить розетку, необходимо было просто подсоединить к контактам ДВП провода.

Сегодня практически любой электроприбор имеет вилку, на которой присутствует заземление. Но чтобы оно работало, необходимо наличие третьего провода, который отсутствует в большинстве домов старой застройки. Именно поэтому, до того как электрическая вилка, в которой присутствует заземление, будет подключена вами к какому-либо электроприбору, позаботьтесь о том, чтобы в вашей домашней сети был 3-й провод.

Теперь, убедившись в важности выбора качественной электрической вилки и разобравшись в ее параметрах, Вы можете выбрать среди широкого ассортимента наиболее подходящую для Ваших потребностей. Правильно подобранная вилка будет служить вам на протяжении долгих лет

Вилки различных типов

Тип А – это, так называемый, американский тип электрических розеток и вилок. Вилка имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, еще и в Японии. А так же в странах, где напряжение в сети составляет 110 Вольт.

Тип B – аналогичный разъем типа A, но уже с дополнительным круглым контактом заземления. Используется в быту в тех же регионах мира, что вилки и розетки типа А.

Тип C – это наш родной европейский тип розетки и вилки. На вилке имеется два круглых параллельных друг другу контакта. В её конструкции отсутствует третий заземляющий контакт. Это самый популярный в европейских странах тип электрических вилок и розеток, кроме Соединенного Королевства Великобритании, Ирландии, Мальты и Кипра. Используется в быту, где напряжение сети составляет 220 Вольт.

Тип D – это старый британский тип с тремя круглыми контактами, установленными в форме треугольника. При этом один из контактов толще двух других. Данный тип розеток и вилок используется для максимального значения тока в электросетях таких стран, как Индия, Непал, Намибия и на острове Шри-Ланка.

Виды

При выборе штепсельных розеток обратите внимание на виды устройств, отличающихся по характеристикам и сфере применения. Электрические узлы для подключения штепселя бывают следующих видов

Влагозащищенные

Конструктивно имеют специальную крышку, защищающую электрические контакты от попадания влаги. Предусмотрены и другие конструктивные элементы, исключающие короткое замыкание из-за высокой влажности в помещении, где установлен узел. Устанавливаются на улице, в ванных комнатах, саунах и кухнях.

Влагозащищенные розетки отличаются по классу защиты (IP). При классификации используется две цифры. Первая (1-6) отображает степень защиты от пыли, а вторая (1-8) от влаги. Чем выше этот параметр, тем лучше.

К примеру, розетки класса IP68 применяются в бассейнах, фонтанах, промышленном оборудовании.

С УЗО

Современные модели часто оборудуются устройством защитного отключения, обеспечивающим снятие напряжения при КЗ или резком увеличении нагрузки.

Рекомендуются для подключения ответственных электроприемников — микроволновок, холодильников и других устройств.

Некоторые модели реагируют на изменение напряжения. В случае превышения или снижения уровня по отношению к уставке происходит отключение.

Со встроенным контроллером времени

Конструктивно имеется счетчик, обеспечивающий снятие напряжения по истечении определенного времени. Уставка устанавливается вручную или задается производителем.

Штепсельное устройство со встроенным контроллером будет полезно там, где необходимо своевременное отключение питания (аквариум, бойлер, котел и т. д.).

По принципу действия устройства бывают:

1. С механическим контроллером. Напряжение снимается путем ослабления пружинного элемента через заданный временной промежуток. В результате на электроприбор подается напряжение.
2. С электронным контроллером. Здесь главная функция возлагается на микропроцессор, воздействующий на тиристорный ключ с последующим отключением питания. Особенность изделий состоит в возможности задания нескольких уставок и даже создания графика включений и отключений.

Больше про розетки с таймером https://elektrikexpert.ru/rozetki-s-tajmerom-ustrojstvo-nastrojka.html.

Со встроенным счетчиком

Особенность штепсельных розеток со счетчиком — наличие дисплея, отображающего текущее потребление электроприемника в кВт*ч. Информация отображается с помощью цифр вверху или внизу конструкции.

Вокруг штепсельной вилки может быть подсветка, сигнализирующая об уровне нагрузки. В зависимости от силы тока цвет меняется от голубого (небольшая нагрузка) до красного (максимальный ток).

Универсальная бытовая

Универсальные штепсельные розетки имеют стандартную форму разъемов, позволяющую подключать разные типы вилок. Во многих моделях предусмотрен встроенный USB адаптер для зарядки разных девайсов.

Умные розетки

Особенность смарт-розеток — возможность контроля подачи питания и управления (включения/отключения) с помощью смартфона и установленного на нем приложения.

Применение умных розеток позволяет задавать графики подачи и снятия напряжения, дистанционно проверять факт включения оборудования и решать иные задачи.

Адаптация вилок

Достаточно часто встречаются электрические приборы, вилки которых не подходят для отечественных розеток. В этом случае решение проблемы одно – подключение устройства через специальный переходник – адаптер.

Адаптация трехполюсной конструкции типа IEC 60906-1

Расстояние между штырями у такой конфигурации составляет 19 мм, диаметр каждого штыря 4 мм, как и у типа С5. Но в отличие от последних, они оснащены дополнительным штырем заземления, который не позволит вставить вилку в розетку.

Для решения проблемы конструкцию зажимают в тиски и осторожно, чтобы не повредить нужные штыри, третий спиливают ножовкой по металлу. Отсутствие заземляющего штыря позволит беспрепятственно подключить устройство к розетке

Адаптация английской модели ВS 13-63

Такие евровилки также имеют три штыря, но плоской формы. Два из них находятся на одной горизонтальной линии, они предназначены для подачи питающего напряжения, а третий для правильного подключения и заземления.

Ширина каждого штыря составляет 6,5 мм. Интервал между внутренними плоскостями – 16 мм, как и у типа С5. Чтобы механизм можно было использовать, потребуется уменьшить ширину штырей на 2,5 мм и удалить заземление. Лишний удаляется ножовкой по металлу, с ее помощью и стачиваются остальные штыри. На этом адаптация заканчивается, вилку можно использовать в домашних условиях.

Источник

Как заменить старую электровилку?

Если нужно отремонтировать такой прибор, где цвета проводов другие, то их расшифровка также будет другой. В этом случае зеленый должен соединиться с землей, красный – с фазой, а черный – с нейтральным, с нулем.

В принципе, схема работы та же, только с учетом особенностей вилки старого образца.

Кстати, как самостоятельно поменять розетку, читайте у нас в блоге.

Электробезопасность прежде всего.

Как безопасно поменять вилку и подсоединить провод.

Само собой разумеется, что вилка не должна быть в электрической розетке, когда происходит ремонт и подключение.

Не вставляйте штепсельную вилку в розетку, пока все проверки не будут завершены и крышка не будет надежно привинчена.

Итак,как видим, подключить вилку довольно просто, зная основы и имея небольшой опыт в электромонтаже.

Безопасного вам ремонта!

Как установить вилку?

Процесс замены штепсельной вилки несложен, но требует соблюдения мер безопасности. Последовательность работ следующая:

• ножом необходимо зачистить кончики проводков, затем пропаять их и изготовить небольшие кольца;
• на вилке, на контактных ножках скрутить винты;
• прикрепить к контактным ножам винтами кольца проводов;
• снять винт одной из скоб, отвести скобу;
• вставить в предназначенные для этого места провода, повернуть скобой, прижать провод корпусом и закрутить винт на место;
• закрыть собранную вилку гайкой.

Ремонт электрического прибора обязательно должен производиться только в отключенном от источника питания состоянии. Все чаще современные штепсельные вилки можно видеть с проводами, впаянными в корпус. Такие ремонту не подлежат, при поломке прибора его можно только заменить на новый.

Правильная установка розетки для электроплиты

Появление на кухне новой плиты, обязательно сопровождается работой по ее подключению. Несмотря на кажущуюся сложность, можно, не вызывая электрика, сделать всё своими руками.

Монтаж розетки для электрической плиты подразумевает определенные подготовительные мероприятия:

• Для запитывания электроплиты рекомендуется наличие отдельной линии питания, отходящей от автомата на 25А. Проводка может быть выполнена из медного провода с сечением не менее 4 кв мм.
• Если на электроплиту не выведена отдельная линия, то питание от общей домашней сети возможно от автоматов в 40А, но следует иметь в виду, что при одновременном включении с электроплитой других электроприборов с высокой потребляемой мощностью будут срабатывать и отключаться автоматы.

Вилка и розетка для электроплиты

Выбор модели розетки зависит от следующих параметров:

• Мощность электроплиты. Наиболее распространенные розетки для электроплит рассчитаны на силу тока 40А и 63А применяются при подключении плит мощностью до 7 кВт и более 7 кВт соответственно.
• Количество фаз. Особенность электроплит такова, что их можно подключить как к однофазной, так и к трехфазной линии. В данном случае рассматриваем подключение электроплиты к однофазной проводке, так как в квартирах и в большинстве частных домов нет силового ввода.
• Способ установки. Розетки могут быть как для внутренней, так и наружной установки. Выбор зависит от способа прокладки домашней электропроводки.
• Наличие заземления. В современных городских квартирах бывает подведено заземление, поэтому выбор однозначен. В квартирах старой постройки и частных домах, если нет заземления, настоятельно рекомендуем провести его и установить розетку с заземлением, ведь из-за высокой мощности, наличия металлического корпуса и большой площади, плита является объектом повышенной опасности.

Алгоритм установки наружной или внутренней розетки для подключения электроплиты в кухне схож с установкой обычных розеток аналогичного типа установки. Основное отличие в схеме подключения.

Подключение розетки для электроплиты

Порядок работы:

1. Ознакомиться со схемой подключения, приведенной в техническом паспорте к электроплите.
2. Отключить подачу электроэнергии. Подготовить место подключения розетки. Для этого закрепить установочную коробку для внутренней розетки, зачистить провода.
3. Провести провода в установочную коробку и подключить розетку таким образом, чтобы к верхнему разъёму розетки был подведен заземляющий провод. Два нижних разъёма — для фазного и нулевого проводов, полярность при этом роли не играет. Затянув болты, закрепить корпус розетки гипсовым или аналогичным раствором. Установить крышку.
4. Подключить шнур электроплиты, представляющий собой трехжильный кабель с сечением в зависимости от номинального тока автомата. Шнур электрической плиты во многих моделях зачастую приходится покупать отдельно и самостоятельно подключать. На задней панели электроплиты указана схема подключения жил кабеля (шнура) к клеммной колодке. В отличие от обычных электроприборов в клеммной колодке электроплиты имеется шесть клемм. Заводом-изготовителем обычно заранее устанавливаются перемычки для подключения к сети с напряжением 220 В.
5. Присоединить вилку к кабелю. Фазный, нулевой и заземляющий провода подключаем таким образом, чтобы штекеры вилки и соответствующие разъёмы в розетке совпадали по полярности.
6. Включив вилку в розетку, проверяем работоспособность плиты.

Заземлённая вилка и её конструкция

Фактор безопасности является определяющим в производстве электрооборудования. На это направлены все разработки и усовершенствования. Одним из таких внедрений стала вилка с заземлением. В советские годы жилые здания не имели заземляющих контуров, поэтому обычный человек не имел представления об этой системе защиты от напряжения. Достаточно было разобрать розетку или вилку и подсоединить два провода.

Сейчас вся новая техника оборудована разъёмами нового стандарта с третьим, заземляющим. Новостройки сдаются согласно требованиям, с обустройством отдельно подключаемой земли. Основная деталь любого штекера это контакты. Они бывают стальными или медными, а также с гальваническим покрытием из цинка, олова или никеля.

В вилке электрической с заземлением их три:

• К одному подключается фаза, непосредственно подающая напряжение потребителю.
• По нулевому, или нейтральному, контакту в идеальном случае должен протекать ток того же номинала. При замыкании происходит резкое его увеличение и срабатывает защита. Категорически запрещается соединять нейтраль с корпусом или заземляющим контуром из-за электрической связи её с фазой.
• Третий контакт, заземляющий, прямой связи с фазным проводом не имеет. Он связан с частями, не находящимися под напряжением, и защищает от замыкания на землю и токов утечки. В таких случаях также срабатывают автоматические выключатели, а также УЗО.

Какая вилка лучше

Литые электрические вилки Электрические вилки и розетки должны соответствовать друг другу по количеству контактов и по числу Ампер. Есть мнение, что разборная конструкция штепсельного приспособления менее надежная. В ней контакты часто разбалтываются, соединительные болты расслабляются после длительного использования. В результате пользоваться конструкцией небезопасно.

Литые изделия имеют прочный корпус с надежной каучуковой или резиновой изоляцией. Такой штекер может прослужить гораздо дольше без замены. Также некоторыми особенностями отличаются приспособления в зависимости от принадлежащего класса.

1. Класс А. Обычно конструкции такого типа эксплуатируют в Центральной Америке и Японии. Один штекер толще другого. Это сделано для соблюдения полярности.
2. Класс В. Предназначен для бытового применения, имеет заземляющий контакт. Оптимальная сила тока до 15 Ампер.
3. Класс С. Европейский стандарт, имеет схожесть с вариантами, которыми пользовались в СССР. Такие вилки удобны и входят в разъемы нового типа, при этом подойдет только плоская розетка.
4. Вилки других стандартов. Все они разные, но могут иметь единый способ подключения. Поэтому каждый из вариантов может эксплуатироваться на любом из континентов. Образцы с обозначением D, E, F и другие могут применяться для электросетей РФ и советских розеток при наличии специального переходника.

Как проверить наличие земли в розетке

С тем как подключить розетку с заземлением разобрались, но желательно еще понять, работает заземление или нет. Чтобы сделать все официально, надо пригласить электриков. Они при помощи омметра проведут измерения параметров заземления. Вообще, эта процедура обязательна перед вводом электропроводки в эксплуатацию — сегодня без заземления никто вам электричество не подключит. Причем заземление должно отвечать требованиям, но вот на розетках его никто не проверяет. Надо только приглашать электриков.

В разных странах розетки и заземляющие контакты имеют разную форму. В нашей стране действует тип F

Самостоятельная проверка

Можно проверить качество заземление в розетке самостоятельно. Но учтите: все подобные способы запрещены нормативными документами. «Нормальных» и безопасных просто нет. Есть рискованные, при которых можно получить поражение электротоком. Проверяют обычно при помощи контрольки — это патрон с лампой накаливания на 220 В небольшой мощности (25-30 Вт). К выводам патрона прикручены/припаяны два провода сечением 2,5 мм². Для удобства к концам проводов можно припаять крокодилы. И лучше, если они будут иметь изолированный корпус — проще будет соблюдать технику безопасности.

Проверки при помощи лампочки запрещены

Сначала на розетке определяем фазу. Даже если вы ее только что подключили, перепроверьте. Сделать это можно при помощи отвертки-индикатора: если при прикосновении щупом отвертки горит светодиод — это фаза. Далее, к найденной фазе подключаем один из проводов контрольки. Вторым проводом касаемся нуля — лампочка должна загореться. При прикосновении к земляному проводу — должно сработать УЗО, так как своей проверкой вы создали ток утечки. Если так и произошло — заземление и УЗО у вас работают нормально.

Если проводка старая и УЗО нет, лампа просто будет гореть. По яркости ее свечения можно определить нормальные или нет параметры у заземления. По идее, яркость горения при подключении через ноль и землю отличаться не должны. Это если «земля» нормально работает. Если с «землей» яркость заметно падает, параметры заземления плохие и необходимо переделывать, проверять контакты, штыри и т.д.

К вопросу о безопасности

Еще раз обращаем внимание: для проверки работоспособности заземления в розетках лучше пригласить электрика. Он проведет замеры, и по результатам даст заключение

Но если вы все-таки решили испробовать один из методов самостоятельной проверки, надо хорошо подготовится, соблюдать все возможные предосторожности:

Но если вы все-таки решили испробовать один из методов самостоятельной проверки, надо хорошо подготовится, соблюдать все возможные предосторожности:

Не прикасаемся руками к оголенным проводам и металлическим частям

• Под ноги положить резиновый коврик.
• Браться руками только за изолированные части.
• Не проверять одному. Чтобы «в случае чего» было кому отреагировать.

Но как мы уже сказали неоднократно выше, лучше позовите электрика. Пусть подключить розетку с заземлением вы в состоянии самостоятельно, но проверить качество работ лучше все-таки доверить профессионалу.

Порядок монтажа

Вилка угловая с заземлением устанавливается по такой схеме:

1. К одному контакту вилки подключается фаза, которая подает напряжение на потребитель.
2. К другому контакту подключается провод с нулем. По нулевым, нейтральным контактам в идеале должен идти ток одинакового номинала. В случае замыкания он увеличивается, срабатывает защита. Соединение нейтрали с корпусом либо контуром заземления запрещено.
3. Третий заземляющий контакт подключается к заземляющему проводу. Непосредственной связи с фазными проводами он не имеет. Он неразрывно связан с теми частями конструкции, которые являются заземлением.

Поскольку в производстве вилок электрических с заземлением разных странах единого стандарта нет, то разновидностей вилок много. Вот некоторые типы питания в других странах:

• 110-127 В и 60 герц – США;
• 220-240 В, 50 герц — евровилка с заземлением.

В России за единый стандарт принимают евро вариант, а не американский.

Назначение

Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети. В их состав входят штепсельная вилка, розетка. Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.

Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать. Евровилка с заземлением должна отвечать таким требованиям:

• иметь надежный контакт;
• идти с качественной электроизоляцией;
• иметь правильную поляризацию;
• защищать от прикосновенией;
• технически исключать возможность неправильного подключения.

Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.

Электровилка с заземлением бывает двух типов:

• штыревые контакты – 2 или 3;
• форма – от плоской до многоугольника.

При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются

Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой

Присоединение провода к вилке С5 и С6

Пошаговая схема замены вилки В устройствах типа С5 и С6 уже предусмотрены специальные отсеки для установки контактов. Силовые кабели, состоящие из трех проводников, необходимо перед подключением к колодкам сложить вдвое и скрутить. Затем контакты просто зажимаются в посадочном месте специальными винтами.

Если отсутствует контакт заземления в розетке, зеленый проводник нельзя использовать и подсоединять к основе электроприбора или оставлять открытым в стене. Для надежности его лучше заизолировать.

При установке вилки на мощный электроприбор необходимо предусмотреть возможный перегрев. Желательно, чтобы штепсельное приспособление имело запас мощности, ни в коем случае показатель не должен быть меньше.

Подключение плиты без розетки

Чтобы подключить электрическую плиту 32А без розетки, используя 3 контакта с фазой 220В, не требуется дополнительных изощрений, достаточно:

подсоединить к автомату;
врезаться в УЗО;
дотянуть провод до места установки плиты;
в стене в специальном углублении установить коробку и вложить туда клеммник;
к нему проводится провод от электрощита и от плиты и присоединяется;
в клеммнике важно не перепутать, где какой.

После этого всё закрывается защитной крышкой и проверяется на деле, при этом все плиты подключаются по стандартной схеме.

Установка розетки под силу любому пользователю, который чётко изучил инструкцию и соблюдает все требования безопасности. Главное, правильно подобрать оборудование с учётом технических характеристик электроплиты.

Типы

Электровилка с заземлением бывает двух типов:

монолитной;

разборной.

Независимо от формы, содержание будет одинаковым. Неразборные устройства выигрывают у разборных в плане надежности, удобства в применении. Максимальная эластичность позволит не переживать о том, что внутрь попадет влага, контакты замкнут или окислятся. Стандартная неисправность таких изделий – перегиб в основе разъема. Но ремонт таких вилок не невозможен. Другие параметры угловых вилок с заземлением:

• штыревые контакты – 2 или 3;
• форма – от плоской до многоугольника.

При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются

Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой
