Лестница из профильной трубы своими руками: чертежи и пошаговый монтаж

Требования к межэтажным лестницам

Лестница в частном доме является собственностью хозяина дома, но строить её нужно в соответствии с государственными стандартами (ГОСТ) и строительными нормами и правилами (СНиП). Основные документы – Нормы ГОСТ 23120 78, Нормы ГОСТ Р 53254–2009, Нормы ГОСТ 26887-86, Требования к ограждениям по ГОСТ 25772 83. Эти правила регламентируют размеры конструктивных элементов, обеспечивающих надёжность и безопасность эксплуатации лестницы в целом.

Главное требование к лестницам – они должны обеспечивать безопасность и удобство для людей любого роста и любого веса. Все элементы лестниц и ограждений должны выдерживать без повреждения нагрузки в пределах 200–400 кг.

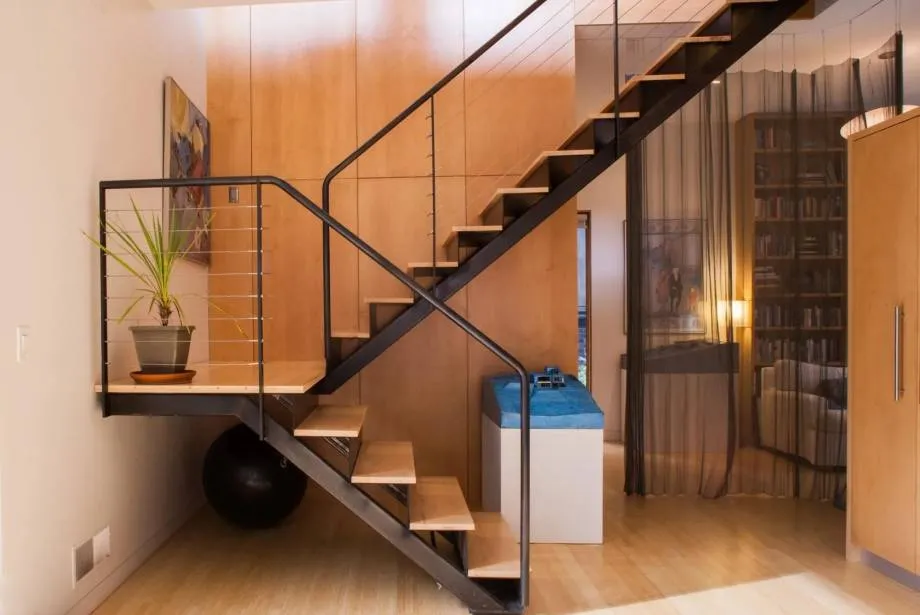

ФОТО: m-strana.ruМежэтажная лестница из профильной трубы

Лестничный марш с противоположной стеной должен составлять угол в пределах 45–60 градусов. Ступени должны быть шириной от 500 до 900 мм при уклоне 45 градусов и от 500 до 700 мм при уклоне в 60 градусов. Предельная высота марша должна находиться в пределах от 4,2 м для уклона в 45 градусов и до 6,0 м при уклоне в 60 градусов. Высота ограждения по регламенту от 1000 до 1200 мм. Но и про удобства не стоит забывать.

Виды лестниц

Существует достаточно большое разнообразие лестниц из профильной трубы, которые отличаются подходом к чисто конструктивным формам и элементам сборки. Вот несколько разновидностей.

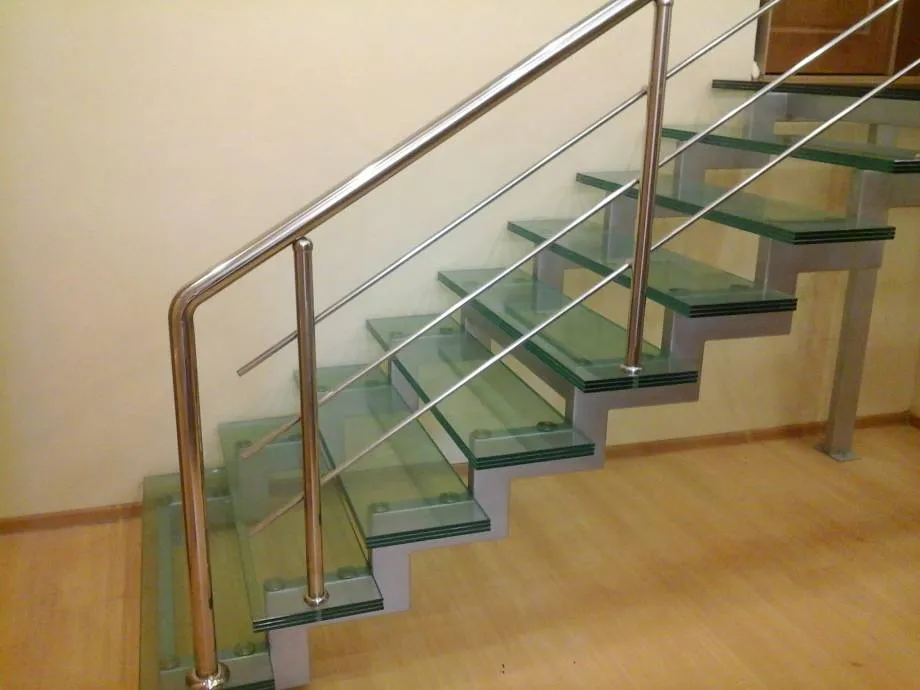

Лестница с двумя ломанными косоурами

Один из часто используемых вариантов, который доказал свою высокую несущую способность.

Лестница на прямых косоурах

Модель состоит из двух прямых косоуров, изготовленных из профильной трубы. На них устанавливаются и крепятся ступенчатые элементы для проступи, изготовленные из того же материала.

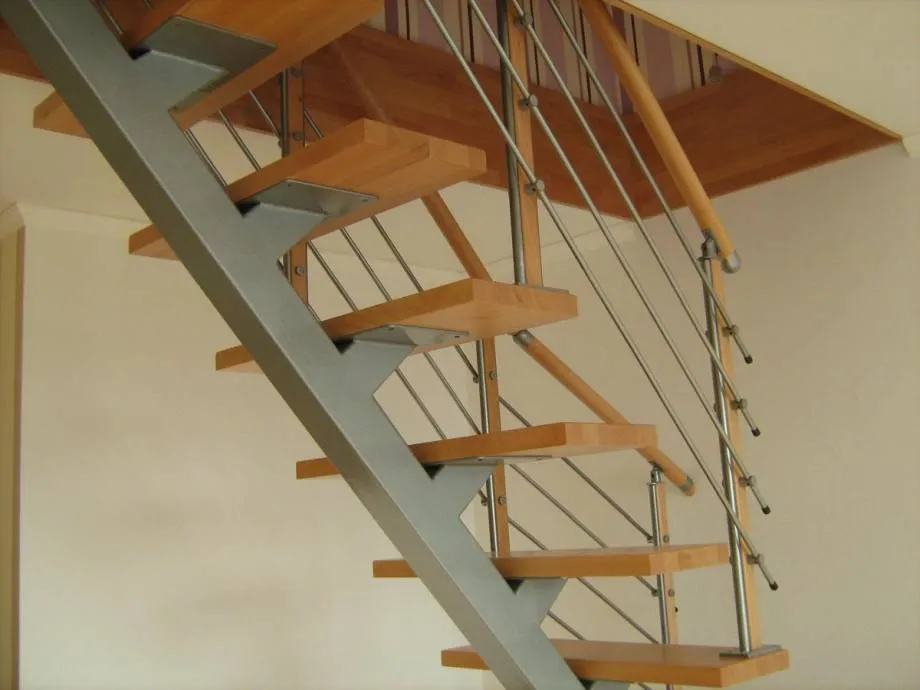

Маршевая модель с одним центральным косоуром

Данная модель – одна из непростых в плане подгонки элементов друг к другу. Здесь требуется опыт проведения данного вида работ. Часто лестницы из металла с одним центральным косоуром из профильной трубы используют в небольших по размерам помещениях. Где требуется сохранить больше свободного пространства.

С центральным ломаным косоуром

Подвид предыдущей модели, только в ней используется не прямой, а ломаный косоур. Интересный вариант в плане необычности конструкции и возможности сыграть на размерах комнаты.

Добавим, что из профильной трубы собирают поворотные лестницы на 90° или 180° (с забежными ступенями, промежуточными площадками), винтовые модели.

Типы современной отделки

Самым эффектным дизайнерским решением можно назвать сочетание металла и дерева. Оформление натуральным деревом придает всему интерьеру респектабельный внешний вид, некое благородство.

Если отвлечься от эстетики, то металлические конструкции с деревянными элементами обладают и другими преимуществами:

надежность;
устойчивость к износу;
безопасное и комфортное перемещение;
удобный спуск и подъем.

В зависимости от дизайн-проекта и вашего бюджета можно сделать облицовку деревом только ступеней, а также ступени одновременно с подступенками.

Деревянный массив принесет в дом атмосферу уюта, природную свежесть и гармонию.

Для проведения облицовки самой большой популярностью пользуются:

вишня;
дуб;
орех;
красное дерево;
ясень и тому подобное.

Несмотря на все преимущества, отделка деревом – удовольствие недешевое. Если планируете делать все своими руками, можно использовать бюджетный вариант – ламинат. Он не только дешевле, но и обрабатывать его проще, чем массив дерева. Качество будет несколько ниже, но это разумный компромисс.

Перед деревом у ламината даже есть преимущества:

хорошая звукоизоляция;
отсутствие скрипа даже через несколько лет.

Можно сделать вывод, что если хочется выполнить красивую отделку и сэкономить – ламинат прекрасный выход.

Следующий вариант – облицовка плиткой. Плитке не страшна вода, грязь и каблуки-шпильки. Но край должен быть обязательно рифленым во избежание травм. Такой способ облицовки одинаково успешно используется для уличных лестниц и конструкций, расположенных внутри загородного дома. Покрытие может быть выполнено под мрамор, гранит или натуральный камень.

Отделка гипсокартонными листами – еще один способ обшивки. Нужно соблюдать аккуратность, чтобы не повредить листы, а самые маленькие кусочки нужно прикрепить снизу лестничного марша.

Металлические лестницы широко применяются в интерьерах, выполненных в стиле лофт. В этом случае облицовка практически не требуется, все лучше оставить в естественном виде.

Лестница из профиля монтаж

Своими руками возможно сделать любой каркас, все зависит лишь от ваших навыков.

Если вы не уверены в своих силах, отказываться от реализации сложной винтовой или поворотной конструкции, конечно же, не стоит. В таком случае советуем обратиться к профессионалам, которые помогут вам с монтажом и сваркой лестницы из профильной трубы.

Необходимые инструменты:

болгарка с отрезными дисками по металлу;
дрель со сверлами;
сварочный аппарат;
шуруповерт.

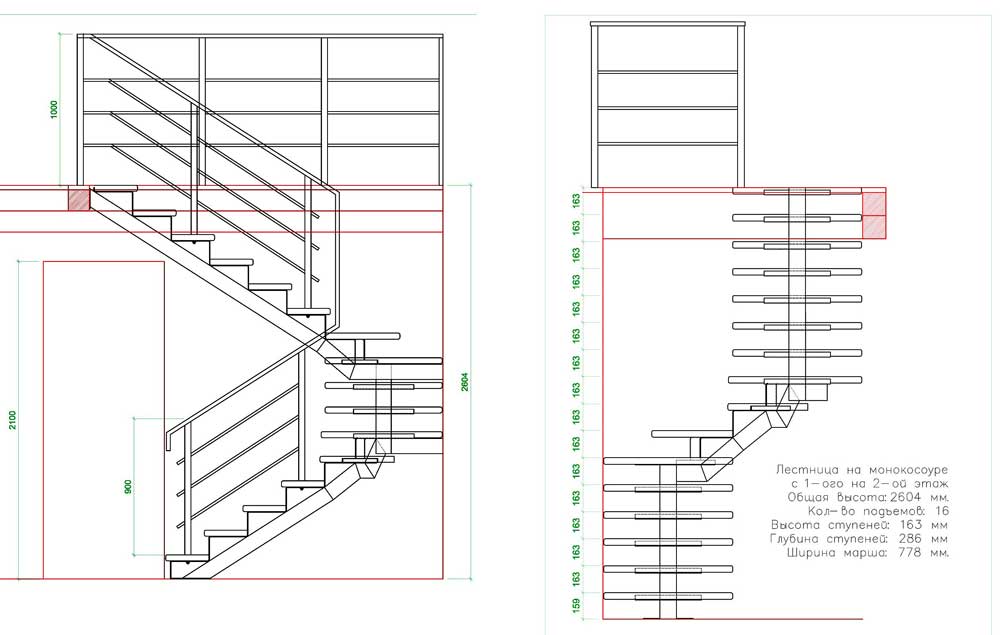

Подготовка чертежа и особенности расчетов

Для того чтобы наглядно понять, как сварить лестницу из профильной трубы, необходимо подготовить чертеж и произвести все расчеты по размерам.

На этапе проектирования определяются:

размеры ступеней для комфортного перемещения;
угол наклона марша;
тип конструкции: винтовая, прямая, Г-образная, П-образная.

Определение данных параметров поможет наглядно представить и понять, как будет выглядеть готовая конструкция в вашем интерьере. В зависимости от выбранного типа лестницы вы сможете оборудовать нишу под ней по вашим потребностям.

Подготовка каркаса сварочные работы

Начиная монтаж лестницы из профильной трубы своими руками, вы уже должны иметь все чертежи, согласно которым будете вести работы.

Рассмотрим упрощенный вариант сварки ломаного косоура.

Секрет в том, что нет необходимости нарезать трубу на мелкие куски, а можно за раз делать ступень:

отмеряем место, в котором должен быть прямой угол, и вырезаем равнобедренный треугольник таким образом, чтобы не повредить одну сторону профильной трубы;
сгибаем трубу и получаем ступень с прямым углом;
провариваем получившийся стык и переходим к следующему;
получив ломаный косоур, на каждую проступь привариваем металлическую пластину, на которой в дальнейшем будут устанавливаться ступени.

Каждый сваренный стык необходимо зачистить, отшлифовать, обезжирить и перейти к покраске.

Разновидности косоуров для маршевой лестницы

Стальная профильная труба – прекрасный вариант для изготовления косоуров при устройстве лестницы своими руками. Оптимальную конструкцию косоура выбирают в зависимости от запланированного бюджета, габаритов лестницы и запланированных нагрузок. Возможные варианты:

Каркас на центральном косоуре, представляющем собой прямую трубу – наиболее экономный и простой в изготовлении вариант. Размер сечения трубного профиля – 100х50 мм.
Каркас на центральном ломаном косоуре, имеющем форму ступеней. Более сложен в изготовлении, поскольку собирается сваркой из отдельных элементов профиля. Для такого варианта обычно используют профильную трубу сечением 80х60 мм. К косоуру могут привариваться каркасы для ступеней.
Для изготовления ступеней крупногабаритных конструкций, при запланированных высоких нагрузках или из эстетических соображений сваривают боковые косоуры.

Для расчета требуемого количества профильной трубы и других материалов, используемых при изготовлении металлических лестничных конструкций, удобно пользоваться онлайн-калькуляторами.

Плюсы и минусы

Профильная труба, помимо прочего, хороша универсальностью и надёжностью

Металлическая профильная труба — универсальное изделие, применяемое для изготовления всевозможных конструкций. Её популярность обусловлена множеством положительных свойств:

Универсальность использования. Такие изделия можно применять для любых построек. Есть множество видов профильной трубы, её используют везде – от элементов декора помещений до мощных несущих конструкций. Распространено её использование в качестве нагрузочно-декоративных частей дизайна, таких как ножки стола, перила, видимый каркас мебели.
Пластичность и лёгкость. Эти свойства дают возможность при необходимости согнуть элемент конструкции. Для этого нужен только трубогиб. Используют механические, электрические и гидравлические устройства – их выбирают с учётом бюджета, задач, которые нужно выполнить, и объёма работ.
Стоимость материала. Металл – доступный и прочный материал. Его стоимость окупается продолжительным сроком службы и эффективностью использования.
Надёжность. Изготовленные из профтрубы конструкции могут выдержать значительные нагрузки длительное время.
Разнообразие изделий. Можно подобрать и использовать трубу подходящих для вас параметров.
Простота устройства конструкций. Удобная и простая форма и монолитная структура упрощают как перевозку, так и использование материала.
Длительный срок службы. При качественном монтаже и правильном уходе детали из профильной трубы способны служить не один десяток лет.
Стойкость к повреждениям. Хотя металл и боится коррозии, он прекрасно противостоит механическим повреждением. Кроме того, в наше время существует множество составов для защиты материала от воздействия окружающей среды.
Стойкость к воздействию температур. Металлические конструкции нормально функционируют почти без изменения своих технических характеристик даже при очень высоких или низких температурах.
Могут использоваться вместо арматурных элементов. Прочность и надёжность профильной трубы позволяют использовать ее даже при возведении мостов и башен.

Но, помимо множества положительных свойств, профильная труба имеет и недостатки:

Сложность в изготовлении.
Не имеет защиты от атмосферных воздействий и коррозии (но можно приобрести более дорогие оцинкованные профильные трубы).
Её всё же сложнее гнуть, чем круглую трубу, но, как говорилось выше, с помощью специальных приспособлений можно решить эту проблему.

Необходимые материалы и инструменты

Для самостоятельного изготовления приставной лестницы из профильной трубы вам понадобятся:

Две стальные трубы квадратного сечения со сторонами по 40 мм. Не используйте в качестве стоек профили длиной более 2,5 м, так как это уменьшит прочность конструкции.
Отрезки профильной трубы длиной порядка 30 см. Если лестница будет небольшая, то длину перекладин можно уменьшить. Количество элементов выбирается в зависимости от длины будущей конструкции с расчётом, что расстояние между ступеньками должно составлять 20–25 см.
Металлические уголки (по два на каждую перекладину).
Квадратные пластины площадью 160 кв.мм.
Измерительная рулетка и маркер.
Угловая шлифовальная машинка с диском по металлу.
Наждачная бумага.
Грунтовка для металлических поверхностей.
Лак или краска для металла.
Профиль для создания косоуров;
Профиль для сооружения каркаса под ступени;
Заготовки для ступеней (можно сделать самому из деревянных досок или приобрести готовое изделие);
Саморезы по металлу;
Болгарка с диском для резки металла;
Шуруповёрт;
Сварочный аппарат;
Наждачная бумага;
Строительный уровень и металлический уголок;
Раствор бетона;
Мощные анкерные болты;
Грунтовка и краска для металлических поверхностей.

Разнообразие моделей

Мастера утверждают, что из профильных труб можно изготовить конструкцию любой формы. Однако сам конструктив всегда состоит из ступеней и опорной системы, которая реализуется в следующих видах:

Косоур. Каркас, на который ступени опираются сверху. Косоур бывает прямолинейный или ломаный (ступенчатый), а также одинарный (центральный) или двойной.
Тетива. Каркас, на котором ступени закрепляются торцевой частью.

Если рассматривать форму металлопрофильных лестниц, то обнаружатся следующие разновидности: маршевая, винтовая, приставная модель и стремянка.

Маршевая

Маршевая конструкция включает один или несколько пролетов (маршей), связанных поворотным элементом. В роли поворотных элементов выступают горизонтальные площадки или забежные ступени (ступени с непараллельными краями). Маршевые лестницы обладают следующими особенностями:

Конструкции относятся к наиболее удобным и функциональным вариантам. Они часто встречаются в частном жилье, так как проектировать их несложно, а монтаж не занимает много времени.
Для обустройства им нужна большая площадь. Использование площадки делает каркас более прочным, а пользование лестницей – более удобным. Выбор забежных ступеней несколько экономит площадь, но при этом увеличивает риск травматизма.
Если необходимо уменьшить занимаемую конструкцией площадь, марш можно сделать более крутым (увеличить угол подъема). Необходимо помнить, что такое решение сделает лестницу менее удобной.
Изделия из профтрубы могут опираться на один или два-три параллельных косоура, поворотную площадку изготавливают из дерева.

Под одномаршевой лестницей достаточно места, чтобы обустроить систему хранения, зону отдыха или уголок для домашнего питомца.
Если позволяют архитектурные особенности планировки, маршевую конструкцию можно разместить вдоль стены, в этом случае поворотный элемент будет находиться между углами двух стен. Сооружение получится более надежным и займет минимум места.

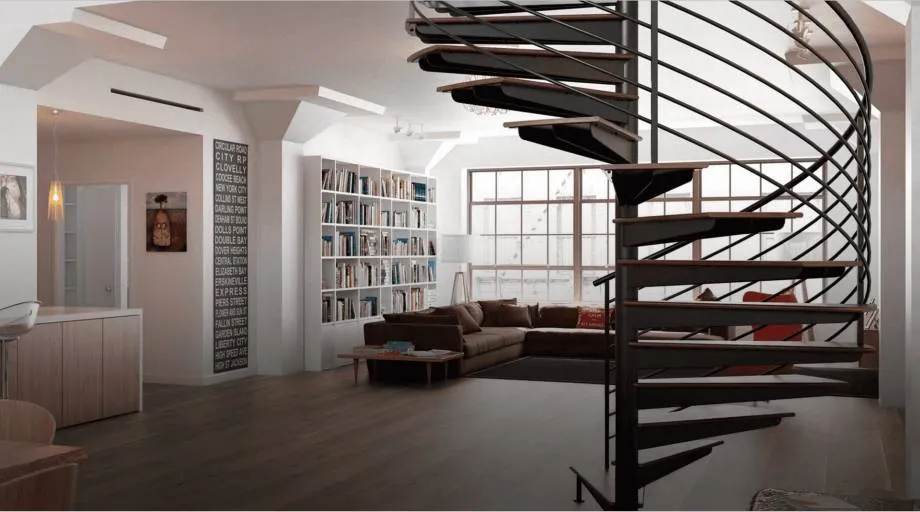

Винтовая

У винтовой лестницы всегда есть центральная опорная стойка, на которую приходится основная нагрузка. Второй, внешней опорой лестницы из трубы служит спиральный косоур. Ступени имеют неправильную форму: одна боковая сторона узкая, другая – широкая. Для монтажа ступеней используется веерный способ: узкий край крепится к центральной трубе, а широкий – к спиральному косоуру.

Такое интерьерное решение обладает двумя важными преимуществами. Во-первых, оно имеет оригинальный внешний вид, а во-вторых, оно экономит место (при одинаковой ширине ступеней винтовая лестница занимает в 1,5 раза меньше места, чем маршевая).

Однако спиральные конструкции трудно назвать популярными по следующим причинам:

Труднее разработать проект и сделать расчет, да и монтаж будет более кропотливым, чем традиционной маршевой модели.
Она не так удобна в эксплуатации. По ступеням труднее передвигаться, особенно с занятыми руками, сложнее разминуться с другим человеком, по ней невозможно поднять на второй этаж громоздкую мебель или бытовую технику.

Компромиссным решением может стать поворотная лестница (с забежными ступенями), сочетающая черты двух предыдущих вариантов. Она выглядит эстетично и удобна в эксплуатации, но для ее сооружения также нужны специальные знания и навыки.

Приставная

Приставной называют конструкцию, которая нуждается в дополнительной опоре, чтобы быть устойчивой. Инвентарь, без которого не обходится ни одно частное хозяйство, является самым простым для изготовления вариантом. Лестница состоит из двух опорных балок и ступеней; ширина ступеней лежит в промежутке 35-50 см, высота редко превышает 2,5-3 м.

Приставная лестница из профильной трубы тяжелее деревянной, но зато она прослужит намного дольше. Для защиты от скольжения на опоры одевают резиновые или пластиковые наконечники.

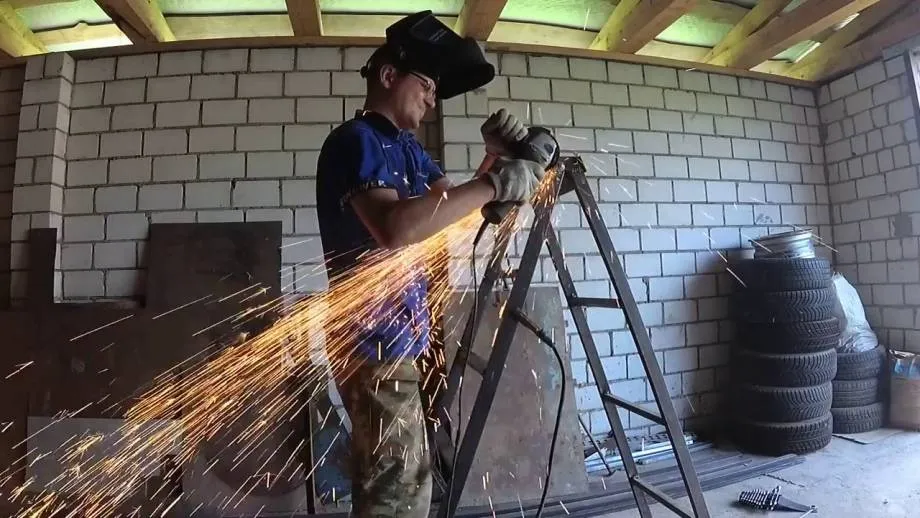

Стремянка

Еще один мобильный вариант, отличающийся большим комфортом использования и способностью раскладываться. В рабочем состоянии стремянка напоминает букву «Л». Ступени могут быть только с одной или с двух сторон (одно- или двустороннее восхождение), для жесткости между сторонами крепится площадка-стопор.

Чем больше угол раскрытия в рабочем состоянии, тем более устойчивой (и надежной) будет изделие. Чтобы изготовить стремянку понадобится дополнительное приспособление – шарнирный механизм.

Разнообразие моделей

Мастера утверждают, что из профильных труб можно изготовить конструкцию любой формы. Однако сам конструктив всегда состоит из ступеней и опорной системы, которая реализуется в следующих видах:

Косоур. Каркас, на который ступени опираются сверху. Косоур бывает прямолинейный или ломаный (ступенчатый), а также одинарный (центральный) или двойной.
Тетива. Каркас, на котором ступени закрепляются торцевой частью.

Если рассматривать форму металлопрофильных лестниц, то обнаружатся следующие разновидности: маршевая, винтовая, приставная модель и стремянка.
