С какой целью устанавливают реле давления воды для скважинного насоса и как оно работает

Схема подключения

В зависимости от вида насоса схема подключения может различаться.

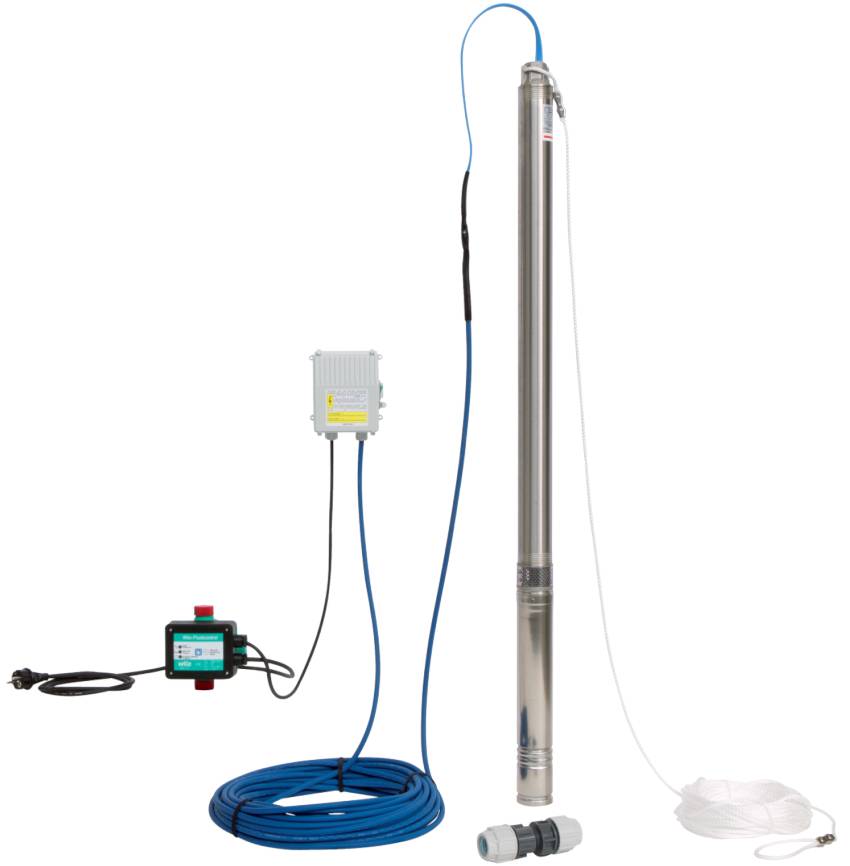

Установка и подключение погружного насоса и автоматики

Для каждого поколения автоматики схема подключения к насосной системе имеет свои отличия, зачастую ее особенности описаны в инструкции по эксплуатации.

Рассмотрим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором.

• Сначала производится обвязка гидроаккумулятора. По схеме последовательно подключаются узлы. Для уплотнения резьбовых соединений используется фум-лента.
• Первая на резьбу садится «американка», с ее помощью в процессе эксплуатации будет проводиться обслуживание гидроаккумулятора с целью замены мембраны.
• Со второй стороны к «американке» прикручивается бронзовый переходник с резьбовыми ответвлениями.
• К ним прикручиваются два узла: манометр и реле давления.
• Следующей устанавливается ПВХ-труба посредством фитингового переходника на торец бронзового переходника гидроаккумулятора.
• С другой стороны труба крепится при помощи фитинга к насосу.
• Подающая труба и насос укладываются на ровном участке.

• На петли его корпуса крепится страховочный трос с запасной длиной в 3 метра.
• На трубу с интервалом в 1.5 метра хомутами крепится трос и кабель. Второй конец страховочного троса закрепляется рядом с обсадной трубой.
• После чего насос спускается в скважину, и натягивается страховочный трос.
• Далее обсадная труба накрывается защитным оголовком, предохраняющим скважину от засорения.
• Кабель подключается к реле и ведется к управляющему электрошкафу.
• Сразу после подключения начинается накачка воды в гидроаккумулятор. В этот момент необходимо спустить воздух, открыв кран.
• После того как потечет вода без воздуха, кран закрывается, и проверяются показания манометра. Стандартно реле имеет настройки по верхнему пределу давления – 2.8 атм, а по нижнему – 1.5.

Установка и подключение поверхностного насоса с автоматикой

При таком типе насоса подключение автоматики имеет ряд отличий, хотя последовательность ее подключения такая же, как у погружного типа. Различия заключаются в следующем:

• ко входу насоса присоединяется ПВХ-труба для забора воды с диаметров от 25 до 35 мм;
• на второй конец посредством фитинга прикрепляется обратный клапан и опускается в скважину, при этом труба должна иметь длину, достаточную чтобы ее конец погрузился в воду примерно на метр, иначе будет захватываться воздух;
• перед началом работы двигатель через заливное отверстие и заборная труба заполняются водой;
• при правильном герметичном подсоединении всех узлов включение насоса будет сопровождаться накачкой воды.

Устройство и принцип работы реле давления

Устройство реле давления насосной станции не отличается сложностью. В конструкцию реле входят следующие элементы.

Корпус (см рисунок ниже).

1. Фланец для подсоединения модуля к системе.
2. Гайка, предназначенная для регулировки отключения аппарата.
3. Гайка, регулирующая силу сжатия в баке, при которой агрегат будет включаться.
4. Клеммы, к которым подключаются провода, идущие от насоса.
5. Место для подключения проводов от электросети.
6. Клеммы заземления.
7. Муфты для закрепления электрических кабелей.

Снизу реле имеется металлическая крышка. Если ее открыть, то можно увидеть мембрану и поршень.

Принцип работы реле давления следующий. При увеличении силы сжатия в камере гидробака, предназначенной для воздуха, мембрана реле выгибается и воздействует на поршень. Он приходит в движение и задействует контактную группу реле. Контактная группа, имеющая 2 шарнира, в зависимости от положения поршня либо замыкает, либо размыкает контакты, через которые происходит электропитания насоса. В итоге, при замыкании контактов происходит запуск оборудования, а при их размыкании — остановка агрегата.

Диаметр скважины

Чтобы узнать значение этого параметра, следует обратиться к паспорту, который прилагается к приобретаемой скважине. Из него можно узнать и о типе обсадной трубы, количестве колонн и пр. Основываясь на эти сведения, вам будет гораздо легче подобрать оптимальную насосную установку для скважины. Пренебрегать этим не стоит, учитывая, что предлагаемые скважинные насосы обладают разным диаметром. Если значение этого параметра скважинного насоса окажется больше обсадной трубы, то вам не удастся вставить ее в него. В этом случае вам не останется ничего другого, как заняться поисками более подходящего насоса.

• Модель GRUNDFOS — диаметр 75 мм.
• Модель PEDROLLO -диаметр 100 мм.
• Модель SPERONI -диаметр 100 мм.
• Модель ВОДОЛЕЙ — диаметр 100 мм.

Важность учета диаметра

Если вы будете иметь представление о диаметре скважины, в качестве которой выступает обсадная труба, то вам не составит труда подыскать подходящий скважинный насос. Однако вам следует учесть важный момент: выбираемый диаметр должен быть на 1 см больше расчётного. Подобный зазор необходим для создания эффекта охлаждения насоса, в результате чего в пространство между насосом и стенкой трубы будет поступать воздух.

Чаще всего в продаже встречаются трубы, обладающие следующими типоразмерами:

• Обсадная труба 100 мм (подходит для моделей Grundfos SQ);
• Обсадная труба 133 мм ( подходит для моделей Grundfos SQ, Pedrollo 4Blokm, Водолей);
• Обсадная труба 159 мм ( подходит для перечисленных выше моделей ).

Как сделать водяной насос своими руками в домашних условиях

Дачники – народ неленивый и смекалистый. Потому вопросом, как сделать своими руками насос для воды без электричества, задаются довольно часто. На самом деле, вариантов существует множество, все они вполне реализуемы. Одним из эффективных и наиболее доступных является насос на основе помпового механизма. Именно такой чаще применяют в условиях отсутствия электричества.

Для создания насоса понадобятся следующие элементы и детали:

• труба ПВХ диаметром 5 см;
• труба ППР диаметром 2,4 см;
• два обратных клапана по 0,5 дюйма;
• заглушки и отводы для трубы;
• болты 8 мм с гайками, прокладки резиновые.

Из вышеперечисленных деталей собирается помпа. Главное – обеспечить герметичность конструкции, иначе механизм не заработает. Поршень создает давление в рабочей камере. Под его воздействием вода, проходя через клапаны, подается на вывод

Очень важно, чтобы плотно прилегали прокладки

Сложно воспринимается при описании, но на самом деле не вызывает проблем создание своими руками насоса, работающего от солнечной энергии. Принцип действия в некоторой степени напоминает то, как подключают погружной насос к гидроаккумулятору: в выталкивании воды принимает участие газ.

Насос на основе помпового механизма является наиболее доступным для изготовления своими руками

Необходимые комплектующие:

• решетка металлическая;
• груша резиновая;
• баллон с пропан-бутановой смесью.

Решетка заполняется газом и соединяется с грушей. Груша помещается в резервуар, предварительно оборудованный клапанами на вход и на выход. Солнечная энергия расширяет газ, последний выталкивает воздух, обеспечивая перепад давления в емкости с водой.

Топ-3 моделей

Несколько моделей механических, стрелочных, электронных пользователи приобретают чаще других.

Для квартиры

Популярны:

1. Регулятор РМ 5-3W, изготовитель UNI-FITT, Италия. Устройство объединяет механический детектор, манометр и пятивыводной штуцер. Максимальная коммутируемая мощность — 1.5 кВт. Пределы регулировки — от 1 до 4.5 бар.
2. Стрелочное реле РДС-М, изготовитель Акваконтроль, Россия. Выполняет защиту от сухого (холостого) хода. Присоединительный размер —1/2″. Максимальное давление — до 10 бар.
3. Электронное реле РДЭ-10 Универсал-1,5 G1/2″, изготовитель Акваконтроль, Россия. Защищает от сухого хода. Автоматически включает насос после остановки. Присоединительный размер —1/2″. Максимальное давление — до 6 бар. Номинальный коммутируемый ток — 6.9 A.

Для частного дома

Часто покупают:

1. Механическое реле Aqu6352, изготовитель Aquario, Китай. Присоединительный размер —1/4″. Номинальный коммутируемый ток — 16 A. Пределы регулировки — от 1 до 5 бар.
2. Реле давления механическое MDR 21. Изготовитель Condor, Германия. Присоединительный размер —1/2″. Максимальная коммутируемая мощность — 2.2 кВт.
3. Стрелочное реле РДС-30, изготовитель Акваконтроль, Россия. Присоединительный размер —1/2″. Коммутируемая мощность — 1.5 кВт. Выполняет защиту от холостого хода.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:

• после запуска двигателя насоса, он сразу же отключается;
• после отключения станции наблюдается слабый напор в системе;
• при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
• не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Популярные производители и цены

Согласно отзывам потребителей, на сегодняшний день большей популярностью пользуется реле датской компании Danfoss, его диапазон давлений составляет 0,2-8 бар. Стоимость такого оборудование около 3000 рублей. Устройство от немецкого производителя Grundfos с аналогичными характеристиками стоит уже 4500 рублей. Итальянское оборудование Italtecnica со стандартными настройками обойдется примерно в 500 рублей.

Отечественные устройства фирмы «Джилекс» практически идентичны итальянским, однако их стоимость около 300 рублей. Таким образом, продукция отечественного производства оказывается значительно меньше по стоимость, да и по своим характеристикам она практически не уступает западным моделям.

Установка своими руками

Реле давления, по мнению покупателей, лучше всего устанавливать непосредственно у отвода (на гидроаккумулятор). На этом участке наблюдается существенное нивелирование турбулентности потоков и скачков давления в процессе нормального функционирования насоса и при его запуске. Также среди распространенных ошибок при выборе устройства отмечается отсутствие должного внимания к рекомендациям самого производителя, касательно эксплуатационных качеств фирменного оборудования.

Основные ограничения связаны с микроклиматом. Большинство популярных моделей нормально функционируют при температуре +4° и выше, а также влажности в 65% и менее. Подобное оборудование необходимо монтировать в хорошо отапливаемых помещениях. Перед монтажом датчиков управления насосным оборудованием самостоятельно следует установить такие элементы (большинство из них монтируются еще на этапе строительства):

• канализационный слив;
• клапан обратного типа;
• фильтр, отвечающий за тонкую очистку воды;
• вентиль входного вида;
• трубопроводы;
• насос;
• фильтр грубой очистки.

Новинки в области реле, оснащаются специальными штуцерами, которые облегчают процесс подключения конструкции к другим элементам системы. Некоторые бюджетные модели могут быть установлены в блоке с насосом. Агрегаты, которые имеют соответствующую защиту от воды, могут монтироваться в колодце, кессоне или с насосом. Описание и комплектация будут зависеть от выбранной модели.

Ошибки при регулировке

Есть несколько распространенных ошибок:

1. Перетянута меньшая пружина. Это приводит к превышению давления отключения оборудования, поэтому насос постоянно работает. Исправляют так: подают питание и ждут, пока давление перестанет расти. Отключают станцию, сливают через кран немного воды. Ослабляют гайку на пружине меньшего размера до щелчка контактной пластины.
2. Давление выключения на 80% больше предельно допустимого. Для большинства моделей оно должно быть 4-4,4 атм, если этого мало, надо покупать более мощное оборудование.
3. Перетянута большая пружина. Из-за этого давление включения будет высоким. Станция не запускается. Для устранения неполадки регулируют натяжение большой пружины.

Колодезный насос с автоматикой: особенности функционирования, подключение

Существует ли различие между скважинными и колодезными насосами? Да, но точнее будет говорить, что для выкачки воды из колодца применяются насосы с определенными техническими характеристиками. Это моноблочные центробежные устройства, где двигатель, водозаборные элементы и патрубок находятся в одном корпусе.

Колодезный насос устанавливается на глубине не более 25 м. Он имеет довольно низкую производительность. Насос для колодца с автоматикой следует располагать так, чтобы он не дрейфовал по водяному пласту. Необходимо также исключить вибрации агрегата, так как они будут поднимать со дна всевозможные нежелательные частицы.

Следует отметить, что защита от попадания и налипания на лопатки колеса твердых частиц в колодезных насосах слабая. Поэтому при перекачивании загрязненной воды они быстро теряют номинальную производительность.

Колодезные насосы, то есть центробежные, отличаются от вибрационных и способом защиты от работы «насухую». Заключается она в следующем: при снижении интенсивности заходящего в насос водяного потока (при попадании воздуха) сила тока электродвигателя устройства тоже уменьшается. На сложившуюся ситуацию реагирует датчик, подавая сигнал об отключении агрегата.

Подключение погружного насоса для колодца выполняется по такой же схеме как и скважинного

Схема подключения погружного насоса для колодца практически такая же, как и скважинного. Отличие только в способе фиксирования: скважинный крепится к оголовку; для колодезного изготавливается металлическая рама, в ней проделывается отверстие, в которое и вставляется трос.

Когда прибор необходим и можно ли обойтись без него?

Детекторы давления устанавливаются во всех действующих постоянно автономных системах водоснабжения.

Сельские дома, загородные строения — не единственные места установки этих устройств.

В комплексах центрального водоснабжения, в многоэтажных зданиях нередки случаи низкого напора воды.

Например, на верхних этажах. Для исправления ситуации устанавливают дополнительное насосное оборудование. Без детекторов давления в этих случаях не обойтись.

В самых простых конструкциях не устанавливают приборы, контролирующие напор воды. Обычно это сезонные водопроводы с накопителями большой емкости. Своевременное отключение насоса в таких системах осуществляется вручную или с помощью поплавкового датчика.

Вспомогательные водопроводы, созданные для полива, наполнения бассейна или подачи воды в банные, душевые емкости, также не нуждаются в установке детекторов давления.

Проблемы с работой реле сухого хода глубинного насоса

Возможные погрешности в работе реле глубинных установок:

• снижен порог минимальной настройки — даже небольшое отклонение препятствует своевременному срабатыванию приспособления. А значит, насос продолжит работу;
• аналогичная погрешность завышенного предела создаст защиту. Это отключит помпу без причины;
• слишком низкое давление увеличивает время, необходимое на запуск системы. Единственный выход — слить жидкость из гидроаккумулятора;
• даже небольшая погрешность способна запустить механизм отката давления. В результате на фоне высокого потребления давление начинает резко падать. Чтобы исключить холостые отключения, уменьшите силу давления.

Как показывает практика, нередко даже при наличии защиты, прибор не срабатывает, а оборудование продолжает работать. Причины неполадки:

• залипание контактов — еще хуже — их оплавление. Контакты прерывателя под воздействием пускового тока повреждаются. Если контакты сохранили целостность и просто залипли, проблема устраняется легко. Зачистите места накаливания мелкой наждачкой или обычной пилкой для полировки ногтей. Если они сильно повреждены, придётся менять их на новые;
• интервал между порогами срабатывания устройства выше нормы — выполните настройки, которые рекомендует производитель реле, и проблема решится.

Читайте еще: Насос центробежный погружной: устройство и принцип работы, плюсы и минусы использования для скважины

Настройка

При юстировке механических приборов поступают следующим образом:

1. Снимают крышку реле.
2. Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
3. Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
4. Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

1. Нажатием кнопки реле переводится в режим настройки.
2. Выбирается настраиваемый параметр.
3. Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Регулировка

Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

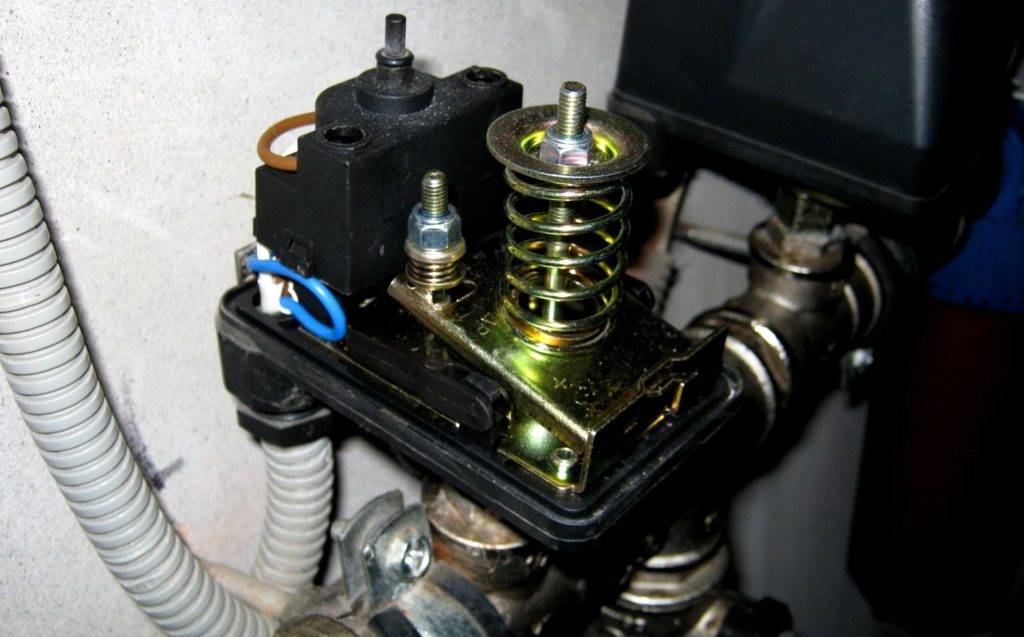

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.

Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Реле давления в автономной системе водоснабжения ↑

Для нормальной работы насоса подключают реле давления. Это прибор, который включает и выключает водоподъемное оборудование в автоматическом режиме, когда напор воды изменяется в заданных пределах. При достижении нижнего порога заданных параметров устройство замыкает контакты, подает ток к насосу, и он включается. Когда давление поднимается до верхнего порога, автоматика размыкает контакты, питание перестает поступать к оборудованию, и оно отключается.

Конструкционные особенности прибора ↑

В конструкции реле предусмотрена гибкая мембрана. Под влиянием давления в системе она деформируется и замыкает или размыкает контакты. Работу прибора регулируют специальные пружины, которые настраивают с помощью гаек – затягивая или отпуская их. При закручивании гайки пружина сжимается. Чем сильнее она зажата, тем больший напор требуется для ее срабатывания.

Разницу между порогами включения и выключения устройства регулируют с помощью второй гайки. Чем больше она затянута, тем больше разница давлений. К сети электропитания и к самому насосу реле подключено с помощью двух пар контактов. Для установки прибора на трубу системы водоснабжения предусмотрено резьбовое отверстие, диаметр которого чаще всего составляет ¼ дюйма.

Как работает погружной насос ↑

Для подачи воды используют поверхностные и погружные насосы. Первые устанавливают рядом с источниками воды, а вторые полностью или частично опускают в воду (способ монтажа зависит от особенностей конструкции конкретной модели). Корпуса погружных приборов герметичны. Принцип их работы примерно одинаковый: помпа втягивает воду в корпус через входное отверстие и через выходной патрубок проталкивает в трубопровод.

В зависимости от конструкции разница давления на входе и выходе погружного насоса создается либо за счет колеблющейся мембраны (вибрационные модели), либо вращением одной или нескольких крыльчаток (центробежные приборы). Многие владельцы скважин устанавливают устройства центробежного типа. Они обходятся дороже, но более производительны, универсальны и при работе не разрушают обсадную трубу.

Длительность и безопасность работы насоса во многом зависит от автоматических систем, регулирующих режим их включения и выключения. Если прибор подсоединен к водоснабжению напрямую, без гидробака, то он включается каждый раз, когда открываются краны в водоразборных точках. Такой режим работы приводит к его быстрому выходу из строя. При подключении к гидроаккумулятору необходимо правильно настроить пределы давления для работы устройства в оптимальном режиме.

Что необходимо учесть, выполняя регулировку

Собираясь самостоятельно отрегулировать работу реле насосной станции необходимо не упустить некоторые важные моменты:

1. Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле. Оно, как правило, указано в инструкции или на упаковке и, чаще всего, составляет 5-5,5 бар (атм.). Если вам нужно установить его более высокий уровень в системе вашего дома, то необходимо подобрать реле с большим максимальным давлением.
2. Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление. Иначе насос, будучи не в состоянии его создать, будет работать не выключаясь, а реле его не отключит, потому что не будет достигнут установленный предел. Обычно напор насоса приводится в метрах водяного столба. Приблизительно 1 м. вод. ст. = 0,1 бар (атм.). Кроме этого, необходимо учесть и гидравлические потери в системе.
3. При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.

Отладка релейного устройства

     Чтобы отладить работу реле давления, нужно заранее знать пороговые значения срабатывания. Они определяются на стадии проектирования системы расчетным путем. Исходными данными являются технические характеристики гидроаккумулятора и насоса.

      Настройка заключается в установке пороговых значений давления включения Pвкл. и выключения Pвыкл. насосного агрегата. Она производится регулировочными гайками большой и малой пружин, обозначенных на платформе реле буквой P и символом ΔP. Поворот гаек в сторону (+) увеличивает, а в сторону (-) уменьшает жесткость пружин. Соответственно: поворот по часовой стрелке означает увеличение, а против – уменьшение значений выставляемых давлений.

     Для замеров обязательно потребуется манометр. Один бар примерно равен одной атмосфере, поэтому единица градуировки шкалы не имеет значения. Пошагово следует производить следующие действия:

1. Слить воду из системы, для этого отрыть краны и дождаться, пока включится насос. С помощью манометра замерить давление включения.

2. Закрыть краны, замерить давление, при котором реле сработает на выключение электропривода насоса.

3. Если оказалось, что реле настроено не на то давление включения (нижнее), большой гайкой отрегулировать его значение, повторяя пункты 1,2,3 до получения требуемого результата.

4. С помощью гайки малой пружины подрегулировать давление выключения (верхнее), повторяя в приведенной последовательности пункты 1,2,4.
