Самодельный циркулярный пильный станок

Отрезной станок из болгарки, сделанный своими руками, не уступает некоторым образцам заводского изготовления. Болгарка представляет собой довольно мощную ручную циркулярную пилу.

Станок на основе болгарки выполняет точные резы пиломатериалов и металлопрофиля. Для его изготовления понадобится сам электроинструмент, сварочный аппарат и металлопрофиль.

Пошаговая инструкция сборки станка

1. К отрезку трубы приваривают две металлические планки, в которых просверливают монтажные отверстия.
2. Соответственно, в кожухе болгарки тоже делают два отверстия.
3. Планки прикручивают болтами к кожуху.
4. Делают станину станка из металлического листа с приваренными снизу опорными уголками.
5. Сваркой крепят к станине вертикальный отрезок уголка, в котором просверливают отверстие.
6. К нижнему концу рычага приваривают отрезок уголка и просверливают вместе с трубой насквозь.
7. Болт продевают через отверстия и гайкой затягивают шарнирное соединение вертикальной стойки с рычагом. Дополнительно устанавливают контргайку.
8. В вертикальном положении рычаг болгарки принимает устойчивое положение.
9. В месте соприкосновения пильного диска со станиной делают пропил, чтобы диск мог полностью разрезать заготовку.
10. Ручку электроинструмента переставляют на конец рычага.
11. В качестве дополнительных приспособлений, на станине устанавливают поперечный и угловой упор.

При необходимости электроинструмент снимают со станка и используют циркулярную пилу в ручном режиме.

Самодельная лучковая пила

Лучковая пила удобный инструмент для распиловки стволов деревьев и пиломатериалов. Конструкция пилы простая, сделать ручной инструмент своими руками несложно. Для этого нужно приготовить инструменты и материалы:

Инструменты

• дрель;
• пила-ножовка;
• стамеска;
• молоток;
• нож.

Материалы

• шнур;
• деревянная рейка 20 х 40 мм;
• шплинты – 2 шт.;
• черенок ø 10 мм;
• пильное полотно;
• морилка;
• лак по дереву.

Пошаговая инструкция по изготовлению лучковой пилы

1. Рейку распиливают на три части (две вертикальные боковые планки и среднюю горизонтальную планку).
2. В боковых ручках стамеской делают пазы.
3. На концах средника стамеской вырезают выступы под пазы.
4. Средник соединяют с боковыми ручками.
5. В местах соединений просверливают сквозные отверстия. В них забивают деревянные шплинты.
6. Шплинты образуют шарнирные соединения. Это нужно для подвижности нижних концов боковых реек при натяжении полотна.
7. В нижних концах боковин делают пропилы – параллельно среднику.
8. В отверстия пильного полотна вставляют короткие болтики и затягивают их гайками.
9. Полотно заводят в пропилы таким образом, чтобы болты оказались снаружи конструкции.
10. На верхних концах ручек вырезают круговые канавки.
11. На концах двойного шнура делают петли, которые одевают на канавки.
12. Между тетивами шнура вставляют черенок, длинный конец которого упирается в средник.
13. Тетиву пилы закручивают с помощью черенка, добиваясь нужной степени натяжения пильного полотна.
14. Древесину покрывают морилкой и двумя слоями лака.
15. После высыхания лака пила готова к работе.

Что можно сделать для гаража

Часто, гараж становится не только местом для хранения машины, но и для множества необходимых инструментов, а иногда и мастерской одновременно. Поэтому здесь необходимо иметь:

1. Инструменты для ремонта машины.
2. Вместительные стеллажи для их размещения.
3. Гаражный верстак.
4. Крючки.
5. Полки или кронштейны для шин.
6. Светильники и обогреватели.

Эти приспособления нетрудно собрать собственными руками. Организация гаражного пространства должна быть хорошо продумана. Всё должно размещаться удобно и не занимать много места. Подумайте, нужен ли вам верстак и где его поставить, каких размеров он будет и в каких местах разместить стеллажи и полки.

Верстак будет нужен, если вы сами ремонтируете свой автомобиль. Обычно, все инструменты располагаются на полках и стеллажах рядом с верстаком. Запасные шины хранят либо на специальном стеллаже, либо вешают на кронштейны по стенам.

На отдельном стеллаже разместите все горюче-смазочные материалы. Чаще всего возникают некоторые трудности с хранением мелких деталей: шурупов, гаек и тому подобного. Можно взять для этого небольшие стеклянные банки с завинчивающимися крышками.

Прикрутите крышку к полке снизу, рассортируйте все мелочи по отдельным банкам. Так можно и место сэкономить и порядок навести, да и поиски нужного шурупа, сверла или гайки теперь будут сведены к минимуму.

Для этих целей можно выбрать другой вариант. Вам потребуется магнитная лента, небольшие прозрачные пластиковые контейнеры с прочными крышками и металлические плоские шайбы. Магнитную ленту закрепляете вертикально в нужном вам месте.

Ко дну контейнеров прикрепляете металлические шайбы. Сортируете весь мелкий крепёж по готовым контейнерам и вешаете их на магнитную полосу.

Для ремонта вам также понадобится смотровая яма. А если нет возможности её оборудовать, то можно соорудить две эстакады для подъёма передней или задней, или боковой части авто. Это вполне позволит полноценно выполнять все ремонтные операции. Эстакады выполняются из бруса и прочных досок или из металла по возможности.

Ну и, в конце концов, для гаража очень важно хорошее освещение. Оно может быть общим и как дополнение переносные и локальные светильники

И позаботьтесь о том, чтобы в гараже была не одна розетка. Если вы сами будете заниматься ремонтом машины, то нужно подумать и о вентиляции помещения.

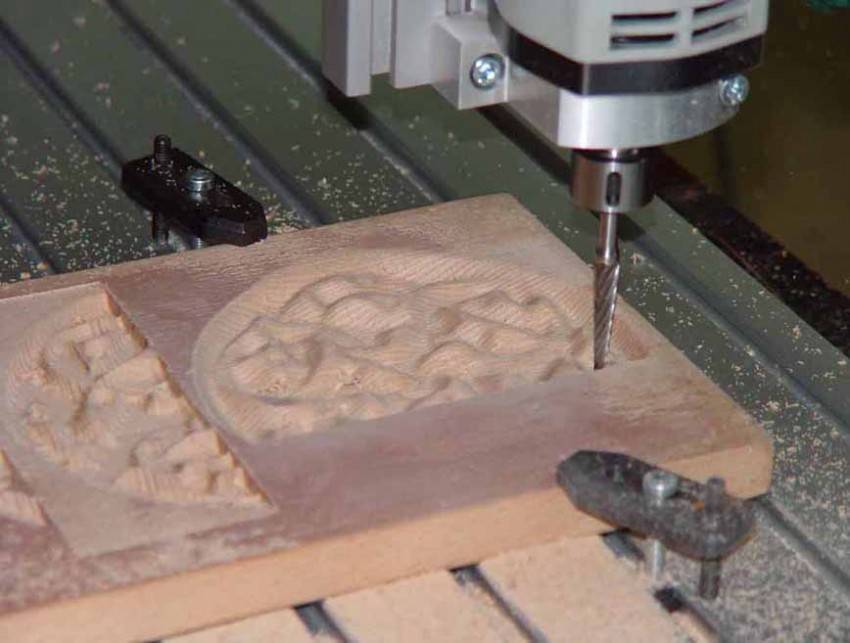

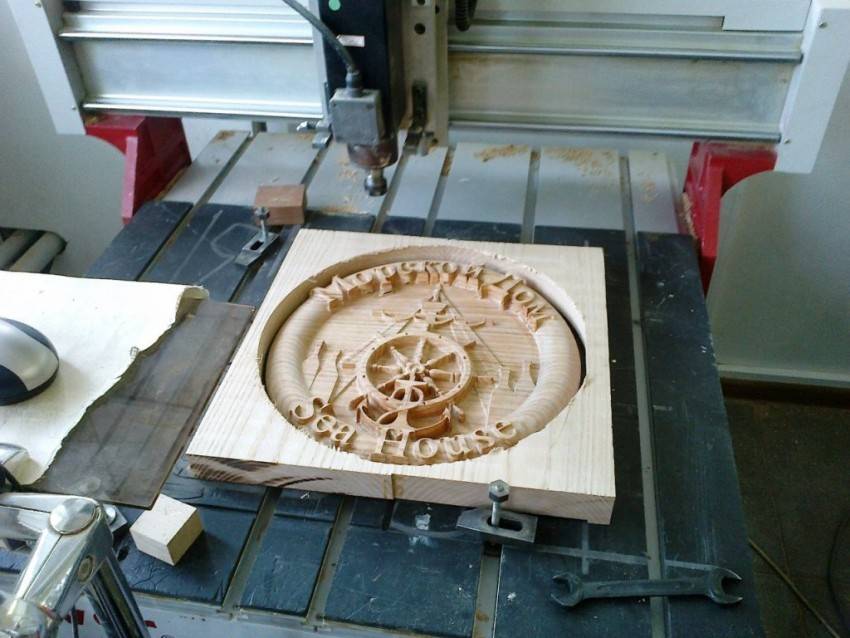

Изготовление ЧПУ станка

Изготовление ЧПУ станка немного отличается от технологии создания обычного станка тем, что здесь имеется программа, которая будет контролировать его работу. Однако, как и многие другие станки, в его основе лежит балка с прямоугольным сечением.

Важно для скрепления использовать не сваривание, а болты, так как это обеспечит большую прочность (вибрация на болты оказывает меньшее воздействие, чем на сварочные швы)

Постарайтесь предусмотреть возможность перемещения станка по вертикали. Это предоставит вам большее поле для экспериментов и использования вашей фантазии.

При сборке лучше всего начать с моторов. Они должны работать на электричестве и быть шагового типа. Прикреплять их надо прямо на ось, вертикально. Один будет двигать фрезер горизонтально, другой – вверх и вниз. После установки двигателей, переходите к прикреплению оставшихся частей конструкции.

Передаваться вращательные движения будут через систему ремней. Это обеспечит работу узловой системы.

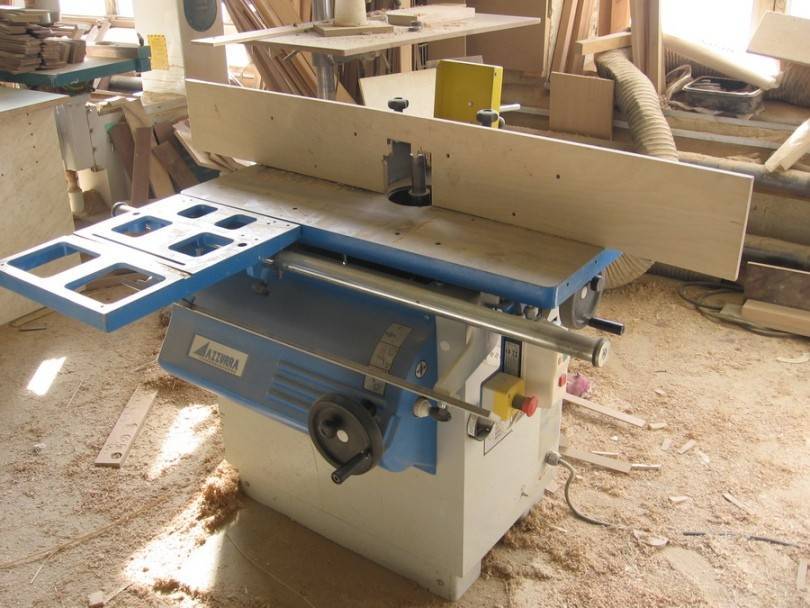

Фрезерный станок по дереву для домашней мастерской своими руками

Если верить специализированным интернет-ресурсам, то изготовить своими руками фрезерный станок по металлу или дереву вполне возможно. Более того, вы без труда можете найти множество различных чертежей и схем, которые призваны помочь вам в этой задаче. Рассмотрим один из самых простых и в то же время популярных вариантов.

Начинать работу нужно с того, что лист ламинированной фанеры или ДСП разрезается на части, согласно размерам, указанным в чертеже. Это будут столешница и станина будущего станка.

Для того чтобы обеспечить функциональность станка, как правило, используют ручной фрезер, который закрепляется на столешнице строго перпендикулярно. Затем, используя чертежи, можно изготовить дополнительные приспособления, которые позволят комфортно регулировать уровень наклона и глубину обработки материала.

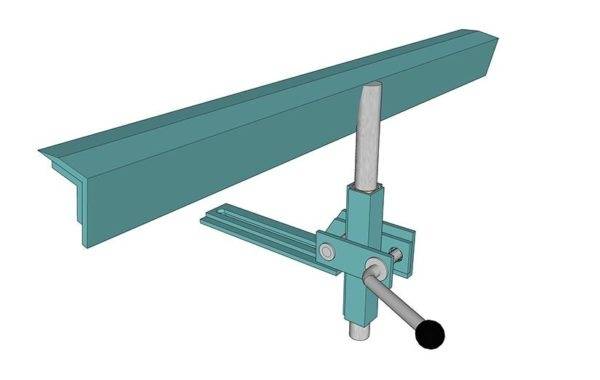

Финальным этапом является изготовление устройства параллельного упора, которое отвечает за то, чтобы деталь, которая поступила в обработку, направлялась к режущему элементу строго под одним углом.

Конечно, это лишь самый простой вариант, и ознакомившись с чертежами фрезерных станков по дереву с ЧПУ своими руками, вы убедитесь, что совершенствовать этот агрегат можно бесконечно, и здесь всё зависит только от ваших умений.

Верстак для столяра

Эта разновидность оборудования представляет собой стол. Он отличается высокой прочностью и наличием на столешнице 2-х тисков. Стол также оснащается фиксаторами, зажимающими заготовки во время их строгания. Кроме того, верстак еще может иметь места, где будут закреплены другие самодельные устройства, например фрезер.

Специальный стол обязан иметь удобную высоту. Она подбирается под рост мастера. Минимальная длина верстака составляет 1000 мм. Часто она равна 1700 мм или даже 2000 мм. При этом стандартная ширина составляет 800 мм.

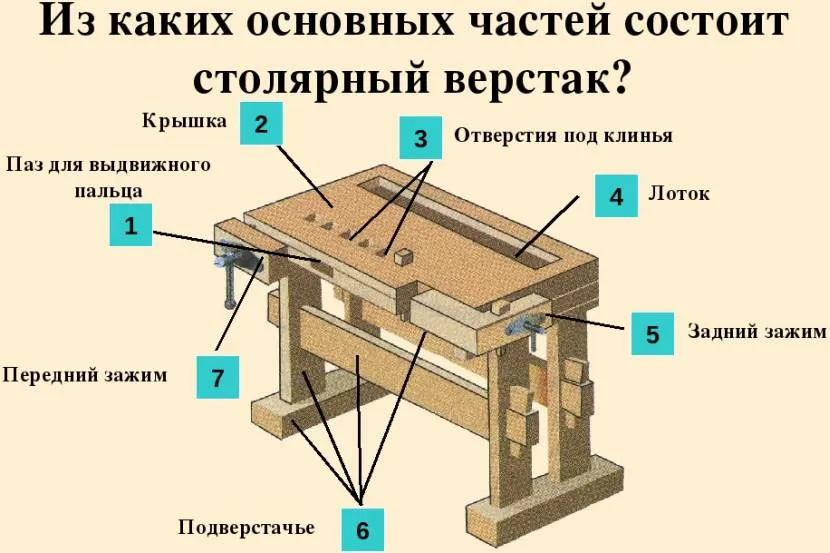

Перед изготовлением верстака для столярных работ знакомятся с его основными частями Источник infourok.ru

Создается стол-верстак следующим образом:

• Создают поверхность стола – это щит, который изготавливают из дубовых, буковых или грабовых досок толщиной минимум 55 мм. Их плотно подгоняют друг к другу. Используемые доски перед соединением пропитывают олифой. Для создания жесткой конструкции применяют брусок 50 мм. Его фиксируют по периметру рабочей поверхности.
• Изготавливают опорные элементы верстака. Для этого используют липовый или сосновый брус. Его размер составляет 120*120 мм или 150*150 мм, а длина равна примерно 1200 мм. Опоры соединяют перемычками в горизонтальной плоскости. Для этого берут доски, которые фиксируют на расстоянии 300 мм от пола.
• Изготавливают самодельные приспособления для размещения инструмента. Это полки, находящиеся под столешницей. Их в открытом исполнении нередко заменяют тумбочками.
• Крепят тиски.

Если создается стационарный верстак, его опорные элементы неподвижно фиксируют на полу. В зависимости от особенностей выполняемых работ изготавливают также передвижные и разборные столы.

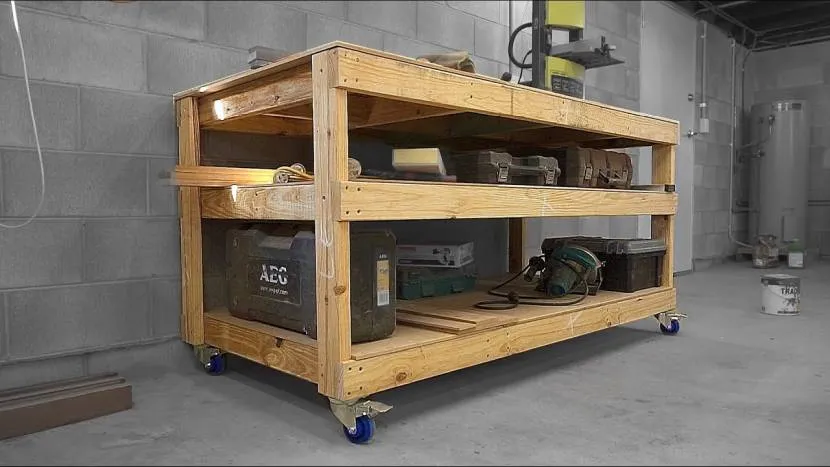

Передвижной стол-верстак на колесиках Источник foamin.ru

Тиски столярного верстака

Этот самодельный инструмент изготавливают при использовании винтового стержня. У него длина резьбы должна быть минимум 160 мм. При этом диаметр самого стержня обязан составлять 20 мм. Для тисков еще понадобятся деревянные бруски и шпильки из металла. Последовательность изготовления следующая:

1. Подготавливают брусок 200*300 мм. Его минимальная толщина должна быть 50 мм. Это будет одна из губок. В центре заготовки просверливают отверстие под винт. По бокам от него делают еще два отверстия под шпильки.
2. Выпиливают вторую передвижную губку 200*180 мм, и просверливают в ней аналогичные отверстия.
3. Вставляют в заготовки штырь с резьбой. На одном его конце устанавливают ручка. Чтобы губки не смещались, через другие отверстия пропускаются шпильки с сечением 10 мм.

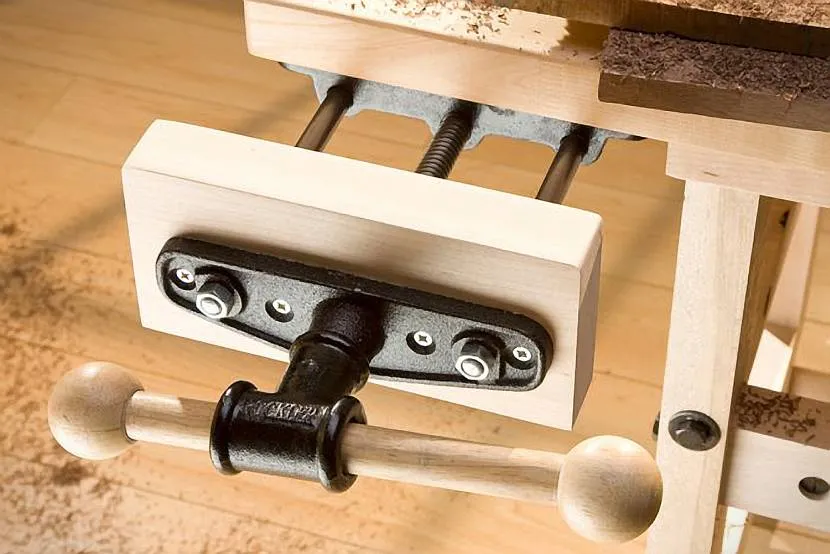

Деревянные тиски для столяра Источник infradom.ru

Столярный инструмент своими руками

Двигаемся дальше и переходим к столярным приспособлениям. Те, кто занимается «столяркой», по достоинству оценят бюджетную вайму — незаменимое для любого столяра приспособление для склеивания деревянных щитов.

Как-то раз мне потребовалось склеить много щитов из дерева. Струбцин у меня не было. Поэтому я решил на скорую руку собрать вайму из деревянных брусков сечением 5х5 см и металлических пластин с приваренными гайками «десятками».

Всего пользователь изготовил 3 таких ваймы, этого хватило для склейки щита из дерева размером 1.5х1.7 м и толщиной 18 мм. Чтобы бруски не приклеились к заготовке, под те места, где есть шов, и возможно выступание клея, можно подложить газету или пристрелить степлером полиэтилен.

Чтобы не испортить заготовку, под пластину, в которую упирается винт, нужно подложить прокладку. Ширина склейки регулируется перемещением упорного бруска.

Самодельные приспособления по дереву постоянно совершенствуются. Более продвинутый вариант ваймы, изготовленной полностью из металла, предлагает Alano. Узлы и принцип работы приспособления наглядно демонстрируют следующие фотографии.

Для изготовления такой ваймы нужен сварочный аппарат.

На FORUMHOUSE вы найдете другие разработки и даже чертежи  самодельных приспособлений .

Циклон для столярной мастерской на базе пылесоса

И в завершении материала предлагаем нашим читателям фотоподборку самодельных циклонов, являющихся необходимым устройством при столярных работах.

Вариант 1

Мой первый циклон вышел из строя, и я решил изготовить новый. На всё про всё ушло 20 минут. Чтобы его сделать, я взял использованное ведро из-под шпаклевки и соединяющие фитинги для полиэтиленовых труб. Они и держаться лучше, и закручиваются быстро, обеспечивая герметичность узла.

В качестве фильтрующего элемента использовался масляный фильтр от «Москвича».

Вот  что получилось в итоге.

Вариант 2

А вот мой вариант строительного пылесоса с циклоном. Для прочности усилил ведро изнутри. Оказалось, что для моей шлифмашины отлично подходит сливной шланг от стиральных машин.

Подведя итоги, скажем: чтобы делать самодельные станки и инструменты высокого уровня, необходима способность посмотреть на всякий, казалось бы, ненужный домашний  хлам из гаража и доски из столярной мастерской свежим взглядом. У настоящего мастера и хозяина всё должно идти в дело, а проявив выдумку и фантазию, можно значительно сократить расходы на покупку дорогостоящих «приспособ»,  требующихся для одноразовой или нечастой работы.

В теме на FORUMHOUSE можно ознакомиться с калейдоскопом идей наших пользователей, связанных с изготовлением самодельных станков. Также рекомендуем тему про доработку и восстановление ручных инструментов.

А в этом видео подробно рассказывается о выборе инструментов, необходимых для самостройщика.

Это интересно: Как сделать своими руками садовую тачку (тележку) для перевозки грузов по чертежам: разъясняем по пунктам

Особенности самодельных приспособлений и оборудования

Рассказывать о том, какое оборудование для своей мастерской можно сделать собственноручно можно долго. Но у каждого свои потребности и возможности. Кроме самодельных приспособлений, должны быть места для хранения инструмента, а также верстак.

Подходить к изготовлению верстака следует серьёзно. Нужно продумать, что будет к нему крепиться, где он будет стоять, из каких материалов его соорудить. Можно столешницу сделать из металла, можно деревянную.

Можно сразу прикрепить циркулярный станок, например, или электролобзик, разного рода тиски, фиксаторы и так далее. Всё зависит от вашей задумки и потребности в том или ином оборудовании. Но верстак должен быть нужной удобной высоты, устойчивым и хорошо сделанным.

Также в рабочем помещении очень пригодятся разного рода шкафчики, пеналы для размещения и хранения имеющегося инструмента, которые можно собрать своими руками. Можно оборудовать отдельные места для хранения крупного инструмента и отдельно для мелкого, например, отдельный открытый шкаф для свёрл.

От того как вы организуете рабочее пространство, зависит удобство работы, то насколько быстро вы сможете найти необходимый инструмент или деталь и, в конце концов, ваше комфортное самочувствие.

Столярный станок

Создание самодельного станка для мастерской

Работать будет куда удобнее, если рядом будут полки. Самым удобным способом их размещения будет установка над рабочей поверхностью. Кстати, полки могут быть выдвижными или фиксированными. Оптимальный линейный параметр столярного станка – длина, которая не более 1 метра. При установке пары дисков длину можно немного увеличить. По модификации можно выделить стационарные, мобильные и складные универсальные станки.

Простота конструкции

Древообрабатывающие станки простой конструкции будут выполнены таким образом:

1. Из толстых досок (70*200 см) делаем щит, и для соединения стоит использовать гвозди – их нужно забить, а после загнуть с обратной стороны.
2. Для того, чтобы при работе инструменты не скатывались с поверхности, по периметру поверхности для работы монтируют маленький бордюрчик. Для этого бруски, сечение которые составляет 5*5 см, прибивают с торца.
3. Для устройства опор стоит выбрать бруски размером 0.12*0.12*1.3 метра. Подогнать высоту опор стоит с учетом запросов мастера, который будет работать за станком. Главное при этом, чтобы было удобно. Следует учесть и то, что после монтажа крышки высота станка будет больше на 8-9 см. Далее сделайте разметку на земле и углубите бруски на высоту от 20 до 35 см.
4. К опорам стоит прикрепить перекладины, в качестве которых будут выступать широкие планки от 20 до 40 см от уровня земли, и соединения должны быть выполнены саморезами по дереву. Сверху установите подготовленный заранее щит из древесины.

Не нужно крепить крышку при помощи гвоздей, лучше сделать это с саморезами, потому что при забивании крепления можно повредить нижний конструкционный каркас.

Сборка станка

• Начать стоит с установки опор и соединения их посредством горизонтальных перемычек при помощи стамески и молотка делать пазы для гаек, болтов и шайб.
• После монтажа перемычек в нужных местах высверливать отверстия сквозного типа, и в них можно вставлять болты и стягивать их посредством гаек.
• Перемычки нужно установить из расчета по две штуки со всех сторон. Дополнительно требуется сделать перекладины под столешницей, по центру. Они будут применяться для ящиков выдвижного типа. Установить перекладины нужно с шагом, который равен ширине ящике.
• Рабочая поверхность тоже будет прикреплена болтами, а на торцах опор будут заранее подготовлены углубления, а на поверхности столешницы – сквозные отверстия. Во время фиксации болтов головки утапливают примерно на 0.2 см.

Далее поговорим о тисках

Главным элементом будут тиски, и для них потребуется купить особые крепления, шпильки, которые можно найти в строительных магазинах. Еще одной основополагающей деталью конструкции будет винтовой штырь, с помощью которого можно зажать или ослабить предметы в тисках. Минимальное сечение по диаметру винта составляет 2 см, а длина 15 см.

Для удобства проведения работ лучше соединить губки между собой гвоздями, а в конце монтажных работ убрать их.

Самодельный циркулярный пильный станок

Режущий станок из болгарки своими руками не уступает некоторым заводским образцам. Болгарка — это довольно мощная циркулярная пила.

Станок на базе болгарки выполняет точные распилы деревянных и металлических профилей. Для его изготовления вам понадобится сам электроинструмент, сварочный аппарат и металлический профиль.

Пошаговая инструкция сборки станка

1. К отрезку трубы привариваются две металлические полосы, в которых просверливаются монтажные отверстия.
2. В результате в корпусе болгарки также просверливаются два отверстия.
3. Полосы прикручены к кожуху.
4. Основание станка состоит из листа с приваренными снизу опорными уголками.
5. Путем сварки к станине прикрепляется вертикальный отрезок уголка, в котором проделывается отверстие.
6. К нижнему концу рычага приваривается уголок и протыкается трубка.
7. Болт продевается через отверстия, а шарнир вертикальной стойки с рычагом затягивается гайкой. Дополнительно устанавливается контргайка.
8. В вертикальном положении рычаг болгарки принимает устойчивое положение.
9. В месте соприкосновения пильного полотна с цоколем делается пропил так, чтобы полотно могло полностью разрезать заготовку.
10. Ручка электроинструмента перемещается к концу рычага.
11. В качестве дополнительных приспособлений на станине устанавливают поперечный и угловой упор.

При необходимости снимите электроинструмент с станка и используйте циркулярную пилу в ручном режиме.

Станки для мастерской

Ниже будет описан общий принцип сборки станков для мастерской, который можно взять за основу, а сборку производить из доступных материалов.

Токарный по дереву и металлу

Стоит сразу сказать, что на таком токарном станке в домашней мастерской можно будет обрабатывать только небольшие металлические заготовки

Важной частью станка для мастерской, которая будет обеспечивать стабильность обработки, является станина. Ее можно изготовить самостоятельно или использовать заводскую. Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок

Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже

Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок. Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже.

В качестве двигателя, который будет вращать деталь можно использовать агрегат от старой стиральной машины, насоса или какого-либо станка. В качестве задней бабки можно использовать мощный патрон для дрели. В этом случае в него можно будет вставлять конус или сверло, если это потребуется при обработке. Переднюю бабку можно приобрести заводскую или изготовить по образцу на фото.

В этом случае потребуется металлическая ось, лучше, если она будет изготовлена из закаленной стали. Необходимо два держателя с подшипниками под ось. С одной стороны фиксируется шкив, а с другой патрон, в который будет зажиматься заготовка. Двигатель на такой станок для мастерской устанавливается рядом с передней бабкой, а усилие передается через ремень. Скорость можно варьировать частотным модулем или перекидкой ремня по шкиву. Потребуется также опорный элемент, который изготавливается по схематическому рисунку, приведенному ниже.

Видео о самостоятельной сборке токарного станка по дереву есть ниже.

Фрезерный станок

Фрезерный станок для домашней мастерской также собрать довольно просто. Одним из вариантов является использование готового ручного фрезера, который является незаменимым для хозяина, который любит что-то делать из древесины в своей мастерской.

Для ручного станка можно изготовить специальный верстак в домашнюю мастерскую. На фото показан пример такого стола. По своей сути это небольшой стол, в котором есть отверстие для фрезы и крепление для самого фрезера. При желании сделать это в мастерской можно и на готовом верстаке

Важно подобрать наиболее удобное место для фиксации фрезера. Во время крепления необходимо правильно рассчитать максимальный вылет фрезы. При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере

Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже

При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере. Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже.

Совет! При наличии двигателя требуемой мощности и частотного преобразователя можно соорудить стационарный фрезерный станок в мастерской.

Для этого двигатель закрепляется к нижней части стола. На вал двигателя монтируется патрон для фрезы. Подключение осуществляется через частотник, который будет варьировать обороты.

Сверлильный станок

В качестве сверлильного станка в мастерской можно использовать дрель. Но для этого ее необходимо правильно зафиксировать. Сделать это можно посредством держателя, который может быть стационарным для мастерской или переносным. Есть множество различных вариантов сборки такого держателя дрели для мастерской. Один из них приводится в видео ниже. Для сборки потребуются материалы, которые есть в шаговой доступности в каждом строительном магазине.

Циркулярная пила

Стационарную циркулярную пилу для мастерской можно изготовить похожим образом, как и держатель для ручного фрезера. Достаточно изготовить в столешнице прорезь для полотна плиты и монтировать ее, когда это потребуется. Единственным недостатком такого решения является уменьшение глубины реза. Исправить это можно установкой на металлическую столешницу, которая меньше по толщине. Видео о сборке такой конструкции есть ниже.

Самодельные станки и приспособления для домашней мастерской: общая информация

Каждый владелец гаража или мастерской в зависимости от своих потребностей сам подбирает оснащение. Многие из них знают как делаются самодельные станки и приспособления для гаражей, поэтому обходятся собственными силами при обустройстве помещения, подгоняя уже под себя технические особенности конструкций.

Так, при создании металлического слесарного верстака своими руками чертежи и размеры изделия на них можно подогнать под параметры помещения и другие условия. Даже для небольшой домашней мастерской потребуется отвести достаточно пространства, чтобы разместить хотя бы конструкцию универсального складного верстака и минимальный набор инструментов. Необходимая площадь для этого составляет минимум 3-5 м?.

Мастерская, обустроенная в специально отведенном для этого помещении

Изготовление приспособлений для хранения инструмента: полки, стеллажи

На самом деле очень сложно добиться оптимальных рабочих условий. Желательно, чтобы размер помещения был не менее 6,5 м. Для обустройства мастерской можно сделать пристройку к дому или гаражу. Это решение будет самым выгодным при любом раскладе.

Перед тем как проектировать чертеж складного верстака своими руками, который имеет самую габаритную конструкцию (поэтому его размеры учитываются в первую очередь), стоит определиться с некоторыми моментами:

• обозначить, какие виды работ будут выполняться в мастерской;
• определить список необходимого инструментария и оборудования.

С помощью крепления инструмента на стене можно существенно сэкономить полезное пространство в мастерской. Для этого прекрасно подойдут полки или стеллажи. Можно удачно скомпоновать эти конструкции, добившись самого рационального распределения площади.

Домашняя мастерская должна быть расположена так, чтобы шум от работающих инструментов не мешал жильцам

В целях экономии пространства можно обзавестись специальным приспособлением для циркулярной пилы своими руками, изготовленным на основе обычной дрели. Такой универсальный станок может выполнять сразу несколько функций, объединяя в себе возможности:

• циркулярной пилы;
• шлифовального станка;
• точила;
• токарного мини — станка по дереву;
• отрезного станка.

Рабочий стол можно объединить с тисками для столярного верстака и укомплектовать его выдвижными ящиками, чтобы хранить мелкие инструменты.

Полки для инструментов своими руками: популярные конструкции

Металлические конструкции более прочны и надежны, а деревянные – доступны в цене. Существует несколько вариантов рационального хранения инструментов:

• настенные полки;
• стеллажи для инструмента своими руками;
• потолочные полки подвесного типа;
• полки-щиты для подвешивания мелких инструментов.

Полка-щит из перфорированной стали для подвешивания мелких инструментов

Технология изготовления полки под инструменты своими руками (щит):

Из фанерного листа выпиливается щит, размечаются на нем места, где будут установлены полочки. Используя лобзик, выпиливаются полки, имеющие боковые стенки. Длина этих боковушек должна совпадать с длиной щита. Выполняется сборка полок под инструменты и фиксация их на поверхности щита с помощью длинных самонарезающих винтов. Осуществляется монтаж крючков. В щите выполняются отверстия, куда устанавливаются дюбели. В них нужно вкрутить специальные крючки, оснащенные резьбой. Предварительно стоит распределить весь инструмент и обозначить точки, где он будет висеть. Производится монтаж кронштейнов или проушин на задней стенке конструкции.

Останется только закрепить полку-щит на стене. Чтобы проушины не соскальзывали с анкеров, рекомендуется фиксировать их специальными шайбами.

Схема устройства с монтажными размерами стеллажа под инструмент в мастерской

Верстак

Эта конструкция является неотъемлемой для любой домашней мастерской. Именно на верстаке происходит вся магия по ремонту и сооружению каких-либо изделий. Верстак для мастерской лучше делать универсальным, т. к. потребуется обработка не только древесины, но и металла, но если площадь мастерской позволяет, тогда можно сделать два отдельных верстака, что будет удобнее, т. к. древесина требует максимально аккуратного обращения, а к металлу часто требуется приложить силу. Процесс изготовления деревянного верстака для домашней мастерской будет подробно описан в нескольких видео, которые приведены ниже. Стоит сразу отметить, что для сборки такой конструкции для домашней мастерской потребуется определенный навык работы электроинструментом. Готовый верстак для мастерской будет поддерживать работу с различными системами крепления.

Более простую, но не мене функциональную конструкцию для домашней мастерской можно собрать из металла. При этом на нем проще соорудить дополнительные держатели для полочек и ящичков. Выше приведен чертеж, который можно взять за основу. Размеры корректируются в зависимости от того, какое пространство доступно в мастерской. Высота верстака для домашней мастерской подбирается индивидуально, но чаще всего хватает 80 см, что позволяет работать с предметами на уровне пояса. Лучше, если верстак будет надежно закреплен к полу. Также стоит выставить его по уровню. Если на металлическом верстаке в мастерской планируется обработка древесины, то дополнительно монтируются специальные столярные тиски там, где это будет удобно. Можно использовать переносной вариант тисков, который фиксируется прижимными струбцинами.

Совет! Отличным вариантом будет изготовление деревянной столешницы в домашнюю мастерскую, но металлом ее можно повредить.

Чтобы защитить деревянную поверхность верстака, сверху можно укладывать металлический лист через прокладку из плит ОСБ. Толщина металла, который будет использоваться как накладка не должен быть меньше 1 мм.

Варианты рейсмусовых станков своими руками

Самодельные рейсмусовые станки по дереву применяются для шлифования большого количества элементов и придания им привлекательного внешнего вида. В конструкцию такого оборудования входят:

Вариант готового самодельного оборудования для мастерской

• Стол с рамой для станка. Столешница должна быть идеально ровной и устойчивой, чтобы выдержать вибрации во время работы.
• Ножевой вал. Основная часть конструкции, отвечающая за обработку заготовок из дерева. Скорость вращения шкива должна быть 4000 – 7000 об/мин.
• Болты для регулировки и устройство для подачи заготовок.

Чтобы правильно изготовить оборудование, используйте чертежи рейсмуса. Своими руками собирать конструкцию надо строго по ним.

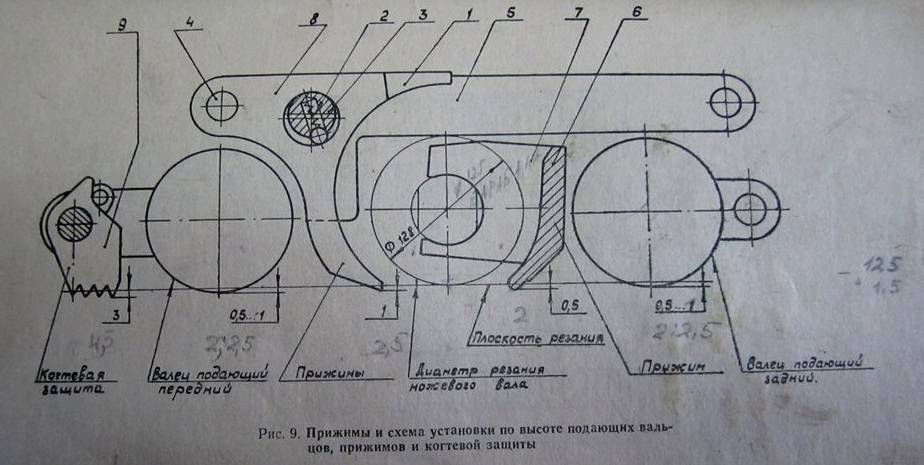

Схема со всеми комплектующимиЧертеж с габаритами элементовВариант заготовки чертежа от рукиСборка станка своими рукамирейсмусовый станок

Видеоинструкция, как делать рейсмусы своими руками из электрорубанка

Для сборки рейсмуса из рубанка своими руками приготовьте:

• электрорубанок, который не жалко переделывать в другой инструмент;
• подробный чертеж для работы;
• фанеру и бруски для корпуса.

Когда подготовительный этап завершен, можно переходить к непосредственной сборке, которая займет около часа у человека, умело обращающегося с инструментом:

Watch this video on YouTube

Мини-станки в быту

Кроме массивных верстаков, популярны и самодельные мини-станки для домашней мастерской. Одно из них — устройство для заточки ножей.

Точило изготавливается из двигателя, снятого со старой стиральной машины, мощностью 220 Вт. При необходимости ее увеличивают до 400 Вт, подобрав альтернативный вариант двигателя.

Детали станка для заточки ножей:

• трубка для фланца;
• гайка для крепления камня на шкиве;
• металлическая заготовка для защитного кожуха толщиной 2−2,5 мм;
• точильный камень;
• шнур электрический с вилкой;
• брусок из металла или древесины для установки станины.

Фланец изготавливается в полном соответствии с размерами втулки, встроенной в мотор. На неё же будет надеваться и точильный камень, поэтому на одной из сторон делается резьба.

Деталь запрессовывается с обратной стороны с помощью нагрева. Зафиксировать ее можно с помощью болта или сварки.

Важно! Резьба нарезается в противоположную сторону к направлению вращения вала. В противном случае фиксирующая гайка будет слетать

Кабельный шнур с вилкой присоединяется к обмотке. Устанавливается станина, а к ней крепится прибор.

Самодельные станки своими руками станут отличными помощниками в повседневной жизни и помогут существенно сэкономить на покупке оборудования. Кроме того, такой станок — предмет гордости мастера, поэтому работать за ним намного приятнее и комфортнее.
