Построение аксонометрических схем
В данной статье мы расскажем, как правильно и быстро строится аксонометрическая схема канализации. В первую очередь открываем какую-нибудь программу, предназначенную для черчения.Перед тем, как будет построена аксонометрия, необходимо, чтобы имелся план здания, квартиры или какой-либо комнаты с канализационными сетями.
Чертится все довольно просто и банально, все трубы, которые имеются на плане необходимо перенести на свой чертеж, однако все должно быть под углом 45 градусов. Не распространяется это правило лишь для горизонтальных участков, аксонометрия такой линии остается в таком же положении. Наиболее быстрым вариантом построения является копирование всего чертежа, после этого производиться вставка, а после чего выбирается команда повернуть. После выбора этой функции нужно задать ей значение, оно будет равняться 45 градусов, в программе просто пишется число. После этого в тех местах на плане, где стоят стояки, они показываются в виде точки, нужно провести вертикальную линию, на все этажи, которые имеются в здании. Для лучшего восприятия рекомендуется показывать этажность здания, а именно показать на чертеже плиты перекрытия, на каждом этаже, не стоит их делать длинными, стоит пользоваться разрывом. Аксонометрическая схема канализации обязательно должна содержать в себе все приборы, которые имеются. Например, писсуар, унитаз, раковины, трапы и другие различные сантехнические приборы.
С чего начать
Эффективность канализационной системы зависит от правильного ее планирования. Проектные работы можно выполнить самостоятельно, если иметь навыки в строительной сфере или обратиться к профессионалам. своими силами?
Начинать необходимо с определения оборудования, которое будет выполнять функцию очистительной системы.
Выделяют такие виды:
или . Относится к наиболее экономному варианту. Монтаж легкий, без использования сложной строительной техники. Такой вариант подойдет для дачного участка с сезонным проживанием. К недостаткам такого вида относят неприятный запах и частую откачку накоплений;
Фото: накопительная емкость
самодельные установки. Изготавливают их из бетонных колец, кирпича, шин, бочек. Данные изделия предполагают частичную обработку отходов. Они не требуют значительных финансовых затрат, но не отличаются высокой герметизацией. Для установки бетонных конструкций потребуется привлечение строительного крана;
Фото: септик из бетонных колец септик из кирпича
заводские септики. Наиболее оптимальный вариант, подходящий для сезонного и постоянного проживания в частных домах. Отдельные модели способны обрабатывать большое количество стоковых вод в сутки. Септики обладают высокой степенью очистки отходов;
Фото: септик Топас
станции глубокой очистки. Более сложные конструкции, в которых очистка стоков доведена до получения на выходе технической воды. Полученную жидкость можно использовать для полива или выводить в водоем. Основной ее недостаток – это высокая цена изделия.
Фото: станции глубокой очистки
При выборе очистительной конструкции учитывают тип почвы на участке, уровень грунтовых вод, объем отходов в сутки. Просчитывают расходы на установку и обслуживание системы.
Следующий шаг – это работы по составлению плана автономной канализации.
Он должен содержать такую информацию:
- количество сантехнического оборудования;
- глубина промерзания земли;
- способ подачи воды в дом;
- глубина залегания водоносных горизонтов;
- количество материалов: фитингов, труб (их диаметр и размеры).
Данные работы проводятся перед возведением частного дома. Желательно, чтобы ванная, кухня и другие комнаты, где будет использоваться вода, были компактными по размеру.
Если здание уже построено, то главная задача проектировщика – это составить план таким образом, чтобы канализация выводила отходы в минимальное число принимающих емкостей.
Фото: канализационная система выведенная к септику
Как сделать самостоятельно
Сделать аксонометрическую схему водопровода можно своими руками. Её наличие существенно упростит последующий монтаж системы. Однако для человека, никогда не сталкивавшегося с такой задачей, разработать её без посторонней помощи будет проблематично. Здесь нужно учитывать не только архитектурные особенности строения, но и соответствие вышеупомянутым стандартам.
Самым простым способом сделать аксонометрическую схему своими руками является использование специальных программ. Наиболее простой и интуитивно понятной считается AutoCAD.
Создание аксонометрии на компьютереИсточник chertezhi.ru
Как работать с АвтоКАД
Схема водопроводной или иной инженерной сети моделируется в изометрической проекции. Программа имеет массу встроенных приложений и опций, но работать с ней просто и по силам даже новичку.
Рассмотрим процесс создания одной из сетей.
Отобразить инженерную сеть на схеме.
Пример построения аксонометрии на АвтоКАДеИсточник pointcad.ru
Скопировать на свободное место на чертеже другие элементы созданной сети.
Отображение составных частей системыИсточник pointcad.ru
На следующем этапе провести для каждой из них такие манипуляции: воспользовавшись окном «Повернуть» развернуть картинку на 315°. Также можно сделать это с помощью «ручек» в активным режимом «Поворот».
Разворот в нужное положениеИсточник pointcad.ru
Выстроить блок, на котором будет изображена вся геометрия схемы. Название и базовая точка выбираются произвольно.
После нажатия комбинации «Ctrl+1» откроются «Свойства», где нужно сменить «Масштаб Y» на значение 0,4142.
Изменение масштаба на нужное значениеИсточник pointcad.ru
Перейдя в «Свойства блока» сменить значение «Поворот» на «22,5».
Изменение параметров «Поворот» на 22,5Источник pointcad.ru
Увеличить размер блока командой «Масштаб» в 1,3066569 раз или использовать «ручки» при включенном режиме «Масштаб».
Таким образом создаётся аксонометрическая схема одной сети. При наличии нескольких, следует выполнить аналогичные действия для каждой из них.
Аксонометрическая схема домашней системы водопроводаИсточник eco-kotly.ru
Проектные работы
Общая схема устройства канализации представляет собой сборку трубопроводов, с одной стороны подключенных к сантехнике, а с другой — к очистным сооружениям. Однако, для монтажа конкретного участка комплекса водоотведения, требуется составление подробного и точного чертежа. При расчете проекта приходится обеспечивать требования СНиП, а также санитарные нормы размещения элементов. Основные требования к проекту водоотведения:
- достаточная пропускная способность с некоторым запасом на случай экстремального сброса стоков;
- правильно рассчитанная конфигурация, выдержанный уклон труб;
- трассировка должны быть максимально прямой, без резких поворотов;
- по ходу движения стоков трубы меньшего диаметра должны соединяться с трубами большего размера, а не наоборот;
- трасса должна быть оснащена нормативным количеством смотровых колодцев или ревизионных элементов.
Схема системы канализации составляется с учетом ее размеров, назначения и специфики использования. В задачу составителя входит грамотная трассировка, исключающая резкие изменения направления линии. Кроме этого, надо предусмотреть технологически правильное расположение труб, соответствующее положение выпускных элементов сантехники. В процессе создания проекта часто используется аксонометрическая схема канализации жилого дома. Она дает представление о пространственном положении элементов и трубопроводов. Для сложных конструкций, обладающих многослойной структурой, такой вариант чертежа гораздо удобнее и нагляднее.
Что указывается

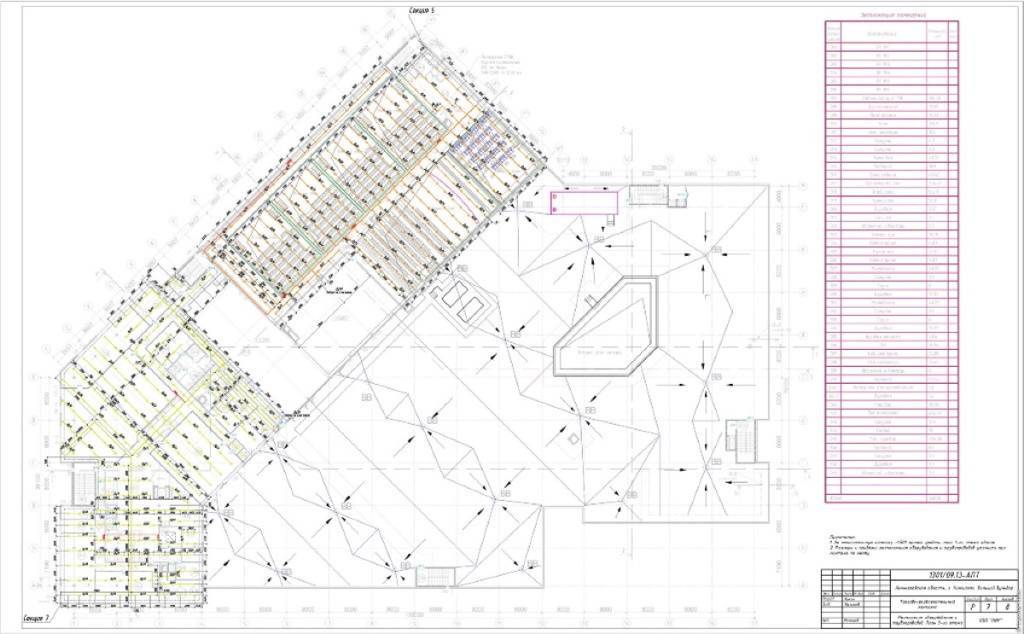

Согласно п. 2.3.2 этого стандарта, на разрезах и планах указывается:
- трубная развязка, устройства, водозапорная арматура и прочие элементы установки ПТ;
- оси объекта (сооружения), дистанция между ними, строительные сооружения и конструкции;
- маркировка арматуры, оборудования и отдельных устройств;
- обозначения перекрытий, а также покрытия строения;
- оборудование вентиляции, инженерных систем;
- пометки уровней свободного пространства пола для каждого этажа, площадки, оси трубопроводных магистралей и прочих конструкций;
- стояки, места закрепления трубопроводной сети, диаметры труб;
- привязки устройств ПТ и труб к координационным осям строения либо элементам конструкций.
Помимо этого на плане прямоугольником 5×8 мм отмечается наименование каждого помещения и его класс взрывопожароопасности.
Также, согласно этому ОСТу, в составе проектных документов для спринклерной установки ПТ аксонометрическая проекция отсутствует.
То есть, документ указывает, что при проектировании водных установок аксонометрический чертеж выполняется «по необходимости».
Поэтому для дренчерных или спринклерных систем аксонометрию в рабочей документации, как правило, не приводили.
А вот для насосных станций этот чертеж выполнялся всегда.
В государственном стандарте также приводится перечень рабочих чертежей для основного комплекта.
- Общие данные.
- Типовая схема.
- Разрезы и планы размещения оборудования, расположения трубной разводки.
Аксонометрической схемы мы снова здесь не видим.
Поэтому те, кто говорят, что такая схема должна предоставляться всегда, ошибаются.
Разве обязательна 3D-проекция на порошковые или газовые модули пожаротушения?
Для системы трубопроводов еще можно сделать аксонометрию.
Хотя и это, как обязательный пункт, нам не указывают нормативные документы.
Но проектировщику достаточно назвать высоту и место расположения модуля пожаротушения.
А, к примеру, кабельные линии, не относятся к системам трубопровода. Их можно прокладывать почти везде.
Поэтому в схему аксонометрии кабели также не входят.
«А чем принципиальная схема отличается от аксонометрической?» – спрашивают некоторые проектировщики.
Обе проекции подробные, на обеих есть отметки этажей здания.
На аксонометрической схеме, в отличие от принципиальной, имеются еще и высотные отметки.
Конечно, это не все отличия одного чертежа от другого.
Наружная канализация
Для обустройства внешней части канализационной системы также используются пластиковые трубы. Их прокладка осуществляется в траншею, глубина которой превышает глубину промерзания почвы (детальнее: «Устройство наружной канализации — варианты схемы монтажа»). Дно траншеи засыпается плотным слоем песка, после чего на него выкладываются трубы (здесь нужно помнить о необходимости соблюдения уклона). В местах подключения труб необходимо устанавливать смотровые люки. Не помешает установить в трубопровод обратный клапан, который предотвратит возврат стоков во внутреннюю канализационную сеть.
Что включает в себя схема сточной системы
На этапе проектирования специалист обязан принимать во внимание большое количество нюансов. Чертёж должен включать в себя не только места нахождения узлов канализации, многих деталей, но и большое количество не менее важных сведений для монтажников. Такая информация потребуется для того, чтобы работникам было максимально комфортно читать проект
Поэтому в большинстве случаев обозначения наносятся в виде цифр или букв
Такая информация потребуется для того, чтобы работникам было максимально комфортно читать проект. Поэтому в большинстве случаев обозначения наносятся в виде цифр или букв.
Проект будущей канализации обязательно должен включать:
- план разводки труб, то есть системы поступления и отведения сточной воды;
- сведения о таблице колодцев;
- спецификацию проекта.
Помимо указанных сведений, на чертеже должно быть прорисовано много иной информации, которая принесёт пользу при оснащении канализационной системы в квартире или доме.
Проект канализации
Исключительно грамотный подход к составлению проектной документации позволит быть уверенным в том, что канализация будет исправно работать и не причинит неудобств жильцам, которые въедут в проектируемое здание. Воплотить поставленную задачу не имея навыков и опыта в сфере составления проектов крайне сложно. Поэтому заказать чертёж лучше у специалистов.
Сведения об элементах
Сведения об элементах, которыми обозначаются детали канализационной системы, должны обязательно вноситься в проектную документацию в виде цифр и букв. Такая информация считается общей для любых стандартных инженерных проектов.
На чертежах водопровод всегда обозначается «В0». При этом, труба, по которой течёт вода для питья и хозяйственных нужд, имеет маркировку «В1». Когда проект подразумевает наличие противопожарного водопровода, то на бумаге такая система обозначается индексом «В2». При возведении здания промышленного назначения индекс водопроводных труб на чертеже выглядит как «В4». Говоря иными словами, все элементы системы, относящиеся к водоснабжению, получают отметку «В».
Элементы разметки водопровода и канализации
Настройка системы
Автоматическая спецификация
При «обкатке» системы сотрудники CSoft Ярославль настраивали PLANT-4D для выпуска отчетной документации: понадобилось модифицировать заложенные в программе инструменты автоматического формирования заказной спецификации, разработав дополнительные функции работы с базами данных проекта.
На этом этапе система PLANT-4D работала в локальном режиме и под управлением СУБД MS Access. С использованием встроенного в MS Access языка программирования Visual Basic for Application (VBA) была создана программа, реализующая генерацию спецификаций по новому алгоритму. Кстати, использование VBA в дальнейшем позволило без особых затруднений вносить исправления и дополнения в код программы.
При генерации заказной спецификации выполняются следующие требования:
1. Суммирование участков труб одинаковых типоразмеров с учетом коэффициента запаса.
2. Группировка элементов, включенных во фланцевое соединение, по принадлежности к данному соединению (рис. 1).

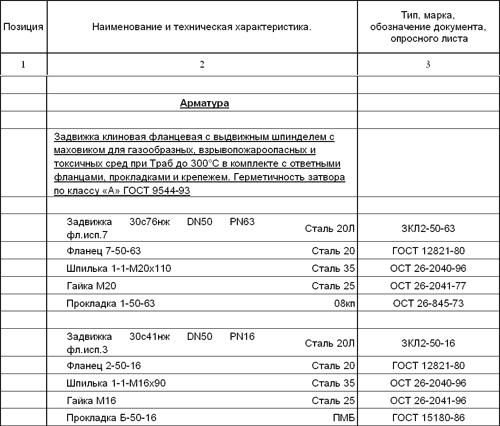

Рис. 1. Заказная спецификация. Группировка элементов по принадлежности к фланцевому соединению
Для автоматической группировки элементов фланцевого соединения был разработан специальный модуль. В процессе его работы элементам фланцевого соединения автоматически задается синий цвет для визуального контроля отображения такой сборки при просмотре 3D-модели в модуле «Трубопроводы» (рис. 2).
Рис. 2. Пример отображения сборки (межфланцевая заглушка включена в раздел спецификации «Нестандартные изделия» и поэтому в сборку не входит)
Кроме того, на этот модуль были возложены дополнительные функции. Когда в модуле «Трубопроводы» создается фланцевое соединение, включающее, например, межфланцевую заглушку, PLANT-4D автоматически вставляет крепеж с двух сторон заглушки. Это может привести к тому, что в спецификации появятся «лишние» крепежные элементы. Разработанный модуль контролирует структуру сборки и при необходимости автоматически удаляет «ненужные» для спецификации крепежные элементы. При этом шпильки в таком фланцевом соединении автоматически заменяются на другие, большей длины — в зависимости от типа вставляемого между фланцами элемента. Замененным шпилькам автоматически задается заранее определенный цвет.
3. Для деталей трубопроводов, выполняемых по типовым чертежам и выводимых в разделе «Нестандартные изделия», должны быть указаны материалы, из которых они изготавливаются (рис. 3).
Рис. 3. Вывод в заказной спецификации материалов для изделий, изготавливаемых по типовым чертежам
Чтобы обеспечить возможность учета материалов, из которых изготавливается такое изделие, в базе мини-каталогов были созданы специальная таблица и форма для ввода данных (рис. 4). При формировании заказной спецификации программа проверяет элементы на принадлежность к подобным изделиям, и, если элемент содержится в таблице нестандартных изделий, для него в спецификации выводятся материалы.

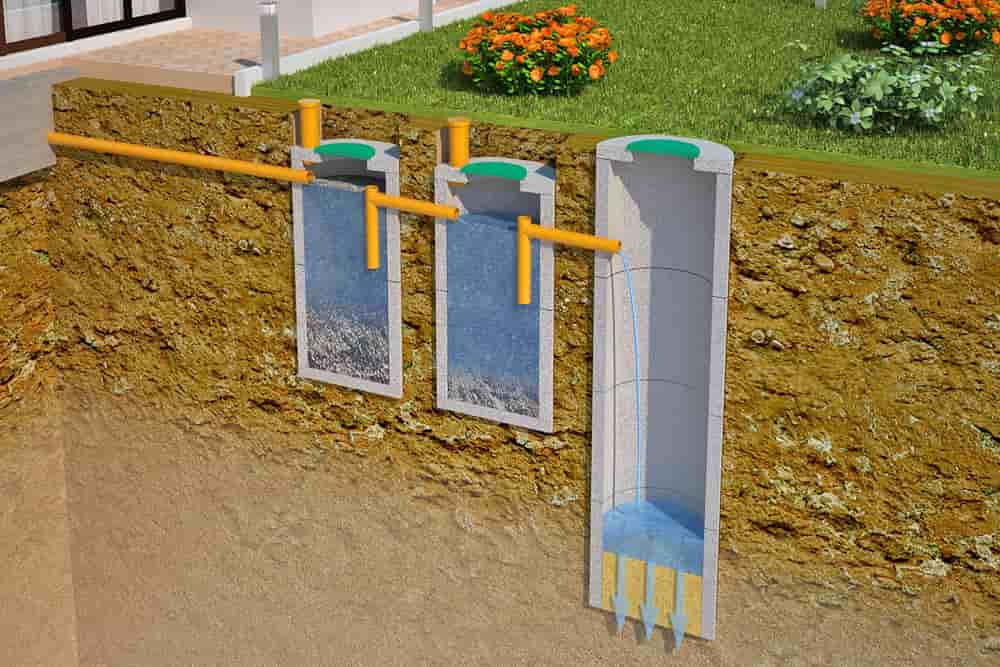

Проектирование канализации с фильтрующим колодцем
Такой вариант канализации подходит для участков, где можно расположить колодец на расстоянии более 30 метров скважины, расстояние от дома и забора должно быть как минимум 2 м, от больших кустарников и деревьев — 3 м. Также, грунт должен иметь высокие фильтрующие свойства, поэтому можно использовать любой вид почвы, кроме глины. Кроме того, грунтовые воды должны протекатьна глубине от 1,5 м, то есть быть ниже, чем дренажный уровень.
Схема канализации при высоких грунтовых водах
В результате, в колодце скапливается теплая очищенная вода, которую можно применять для полива или просто сливать в удобном месте.
Проект очистной системы в песчаном грунте
Схема канализации при песчаном грунте
Такой вариант рассчитан на низкий уровень вод в грунте, где очищенные стоки сливаются сразу в воду. Щебенка нужна только для улучшения эффективности работы всей системы (если впитывание проходит хорошо, то можно ее не использовать). Отводная труба идет ниже точки промерзания и обязательно утепляется.
Проект наружной канализации с самотечной организацией слива
Самотечный слив
Самый экономичный вариант. Из-за отсутствия насосов, колодцев и прочих дополнений, стоимость снижается до минимума. Такой вариант можно использовать, если позволяет рельеф местности и на расстояние небольшое.
Аксонометрическая схема
| Рабочие чертежи узлов трубопроводов. |
Аксонометрические схемы и рабочие чертежи узлов технологических трубопроводов, как правило, разрабатываются для объектов, имеющих большое количество трубопроводов и сложную технологическую разводку, для труб с диаметром условного прохода 50 мм и выше.
Аксонометрическая схема газопровода ( рис. 51) дополняет планы и разрезы и представляет собой сеть трубопроводов, вычерченную без стен. Схема обычно вычерчивается без масштаба и поэтому не может быть использована для подсчета длин трубопроводов. По схеме уточняется направление трубопроводов относительно плана и разреза, уточняются диаметры труб. По схеме получают представление о всей сети, о положении запорной арматуры, деталей и взаимной связи элементов.
Аксонометрические схемы дают наглядное представление о расположении трубопроводов водоснабжения в зданий, о диаметрах труб и направлении их уклонов, о местоположении переходных муфт, запорных вентилей, задвижек, кранов и другой арматуры на трубопроводах, а также о местах спусков воды из систем водоснабжения.
| Аксонометрическая схема сложного узла трубопроводов ( фронтальная косоугольная изометрия. |
Подобные аксонометрические схемы довольно несложно выполнить; вместе с тем они весьма полезны при конструировании опор для сложных узлов трубопроводов, а также помогают избежать ошибок при рабочем проектировании.
| Планы сетей канализации. |
Аксонометрические схемы канализационных сетей не делают, а дают разрезы по канализационным трубам, питающим каждый канализационный стояк. На рис. 228 приведен чертеж разреза по канализационным трубам канализационного стояка КС-П.
Аксонометрические схемы подающих и обратных трубопроводов ( верхняя и нижняя разводки) изображены на фиг. На схемах показаны запорные вентили, задвижки, переходные муфты и воздухосборник и проставлены диаметры труб в миллиметрах. Уклоны труб указаны стрелками. Главный стояк заканчивается воздухосборником, в котором собирается воздух, попавший из теплофикационной сети.
Если аксонометрические схемы воздуховодов имеются в проекте, составлять их вторично не следует. В этом случае целесообразно лишь внести в проектные схемы необходимые уточнения, обусловленные произведенными замерами.
Пример аксонометрической схемы системы вытяжной вентиляции ВЗ столярной мастерской учебно-производственного комбината приведен на рисунке 18.29. Система обеспечивает отсосы от трех станков и напольный. Пылевой вентилятор типа ЦП7 — 40 № 5, исполнение Б мощностью 7 5 кВт обеспечивает работу системы, выброс опилок и стружки в циклон типа Ц-800, воздуха — в атмосферу.
Вычерчивают аксонометрическую схему сети с нанесением на ней циркуляционных труб. При этом в жилых зданиях с чис лом этажей до 4 включительно ( если не проектируются поло-генцесушители) следует предусматривать только магистральные циркуляционные трубы, во всех прочих случаях Циркуляцию делают и в стояках.
| Планы I ( а и II ( б этажей, план подвала ( в и план чердака ( г с нанесением элементов системы отопления ( римские цифры в кружках — номера стояков. |
Вычерчивают принципиальную аксонометрическую схему системы отопления. Стояки, которые затеняют чертеж, могут быть вынесены, а на схеме показаны гол.
По аксонометрической схеме и приложению 3 определяют коэффициенты местных сопротивлений для каждого участка. Местное сопротивление относят к тому из смежных участков, на котором скорость воздуха больше.
Порядок отображения коммуникаций
Разработка проектов внутренней канализации и водопровода осуществляется на единой схеме. Однако на аксонометрическом чертеже водоснабжающие и водоотводящие трубопроводы изображаются по отдельности. Участок, расположенный в горизонтальной проекции, переносится на схему аналогично. Стояки, расположенные в непосредственной близости к группе приборов, отображаются крупными значками, а трубопровод – вертикально.
Детальная аксонометрическая схема Источник vmasshtabe.ru
Стояк, который находится на максимальном удалении от ввода в дом, наносится полностью. Другие элементы изображаются частично, с указанием их марки. Вертикальная прорисовка стояка позволяет изобразить особенности установленной на него запорной арматуры.
Отображение частей водопровода, отображённых на проектном чертеже вертикально, наносятся под углом 45°. По утверждённой трассировке подводящая водопроводная ветвь монтируется в 30 см над уровнем пола и прокладывается с наклоном 0,002 в направлении основного стояка. Места его соединения с арматурой водоразборного типа отображаются вертикально.
Схематичное изображение элементов и узлов
Аксонометрия водопровода предусматривает, что каждый отдельный элемент или узел отображается с индивидуальной маркировкой и порядковым номером. Полное описание обозначений, применяемых для систем внутреннего водопровода и канализации, а также направления потока жидкостей и иных составляющих приведены в ГОСТ 21.205-93.
Наиболее распространённые элементы системы бытового водоразбора представлены на изображении ниже.
Графические обозначения элементов систем внутреннего водопровода и канализации Источник docs.cntd.ru
Направление потоков жидкости и элементов регулирование приведены далее.
Графические обозначения направления потоков жидкости и их регулирования Источник docs.cntd.ru
Что такое аксонометрическая схема водопровода
Вступление
Занимаясь или сталкиваясь с монтажом водопровода в частном доме, рано или поздно, встречаешь понятие аксонометрическая схема водопровода. Для профессионалов такое название схемы не вызывает вопросов, а вот для большинства простых людей, понятие аксонометрическая схема требует пояснения и примеров.
Что такое аксонометрическая схема
Понятие аксонометрия или аксонометрическая проекция, означает способ отражения объемной фигуры на одной плоскости с показом на ней трех осей координат x, y, z.
Чтобы визуализировать аксонометрию, представим, что у вас в руках фигурка куба, сделанная из проволоки. Теперь поднесите куб к зеркалу и обведите грани куба отраженные в зеркале. На зеркале будет аксонометрия объемной фигуры куб. Вот визуальная картинка аксонометрии.
В техническом черчении принято делать аксонометрии фигур (деталей, изделий) расположенных под определенным углом к поверхности проекции.
Для упрощения вычислений согласно ГОСТ 3453-59 строят:
- Изометрические проекции: угол между осями одинаковый (по 120°), размеры фигуры искажены одинаково, коэффициент искажения 0,82;
- Диметрическая: Только два угла между осями одинаковые, значит два размера одинаковые, третий размер отличен. Угол между осями z и х равен 97°10′, углы между осями х и у, и между z и y по 131°25′.
- Фронтальной диметрическая: угол между осями z и х принят 90°, углы между х и y и между осями z и y принят 135°.
- Во всех вариантах аксонометрии ось z расположена вертикально.
Аксонометрия водопровода, отопления, канализации
Согласно ГОСТ 2.317-2011 все аксонометрические схемы, относящиеся к санитарно-техническим системам водопровода, канализации, отопления строятся во фронтальной диметрической (косоугольной) изометрии с левой системой координат.
Соответственно размеры по осям z и x будут без искажений, а по оси y в два раза меньше.
Вы спросите, какое отношение это черчение имеет к трубам и монтажу сантехники? Теперь представьте, что плоскости по осям аксонометрии это стены вашего дома или квартиры. Сантехнические трубы, трассы водопровода, трубы канализации и отопления идут вдоль стен, вертикально или горизонтально. Это значит, мы может нарисовать трассы труб в аксонометрии, не показывая сами стены.
Это даст очень наглядные чертежи, как и где нужно монтировать сантехническую проводку. Более того на аксонометрическую схему наносятся сантехнические приборы в условных обозначениях, наносятся диаметры труб, делаются пояснения, к схемам составляются таблицы по материалам и оборудованию. В результате у вас на руках подробное руководство, как выполнить монтаж сантехники в доме (квартире), практически исключающее ошибки монтажа.
Аксонометрическая схема водопровода дома
Для примера две аксонометрические схемы водопровода. Это два санузла, с коллекторной схемой и монтажом бойлера в одном из санузлов.
Другие схемы в статьях:
Вывод
В статье я рассказал, что такое аксонометрическая схема водопровода дома, показал несколько примеров таких схем для частного дома и квартиры.
Elesant.ru
Аксонометрическая схема — трубопровод
| Монтажные чертежи тру — ж места ОГЮР, и вид. |
Аксонометрическая схема трубопроводов вычерчивается не в масштабе, но с соблюдением примерной соразмерности всех входящих в нее участков трубопроводов для наглядности изображения.
На аксонометрической схеме трубопровода, в качестве которой обычно используют исполнительные деталировочные чертежи линий трубопроводов, должны быть указаны: диаметр и толщина стенки труб; расположение опор и подвесок, сварных стыков с указанием клейм сварщиков, выполняющих эти стыки; расположение арматуры, спускных продувочных и дренажных устройств; нумерация точек для наблюдения за ползучестью.
| Аксонометрическая схема линии трубопровода, блока, колонн, конденсаторов и холодильника — 5 узлов. |
На каждую аксонометрическую схему трубопровода составляется сводная спецификация материалов, в которой указывается расход труб, гладких и сварных отводов, арматуры, фланцев, переходов, заглушек, крепежных деталей и прокладок.
Что изображают на аксонометрических схемах трубопроводов.
К паспорту прилагаются чертежи помещения котельной ( плав, продольный и поперечный разрезы), а для водогрейных котлов, кроме того — аксонометрическая схема трубопроводов котельной.
К паспорту прилагаются чертежи помещения котельной ( план, про-дольный и поперечный разрезы), а для водогрейных котлов, кроме того, аксонометрическая схема трубопроводов котельной.
К паспорту прилагаются чертежи помещения котельчой ( план, продольный и поперечный разрезы), а для водогрейных котлов, кроме того, — аксонометрическая схема трубопроводов котельной.
| План жилого дома с вводами водопровода и теплофикационной сети. |
Чертежи на санитарно-технические устройства в зданиях составляются на основе общих архитектурно-строительных чертежей — планов фасадов и разрезов и содержат планы этажей с нанесением трубопроводов и оборудования, необходимые разрезы, аксонометрические схемы трубопроводов и воздуховодов, схемы стояков, отдельные узлы и детали и другие чертежи.
Госпортехнадзора СССР, которым организация, производящая их монтаж, представляет: паспорт трубопровода, содержащий данные о его рабочих параметрах, результатах освидетельствования и др.; свидетельство об изготовлении узлов трубопровода; аксонометрическую схему трубопровода.
Для регистрации трубопровода монтажная организация представляет в местные органы Госгортехнадзора СССР: паспорт трубопровода, содержащий данные о его характеристике, рабочих параметрах, результатах освидетельствования; свидетельство а качестве изготовления сборочных единиц трубопроводов; свидетельство о качестве монтажа трубопроводов; аксонометрическую схему трубопровода.
Для регистрации трубопровода пара и горячей воды монтажная организация представляет в местные органы Госгортехнад-зора СССР следующую документацию: паспорт трубопровода, содержащий данные о его характеристике, рабочих параметрах, результатах освидетельствования и др.; свидетельство о качестве изготовления узлов трубопроводов; свидетельство о качестве монтажа трубопроводов; аксонометрическую схему трубопровода.
Синьки должны быть четкими и ясными, а на импортные установки должны иметься чертежи с русским переводом. Разводку технологических трубопроводов машинного зала вычерчивают в аксонометрии. Перед началом монтажа холодильной установки в машинном зале вывешивают аксонометрические схемы трубопроводов, которые используются для монтажа, наладки и пуска системы.
Системы отопления: схемы и чертежи
Чертежи системы теплоснабжения будут положены в основу составления сметных расчетов, выбора оборудования и комплектующих, а также по ним будут выполняться монтажные работы отопительной системы.
Чтобы чертежи были доступны и понятны исполнителям на них проставляют элементы схемы в соответствии с существующей стандартной символикой и маркировкой:
- Т1 – подающий трубопровод котла;
- Т2 – обратный трубопровод котла;
- Т11- подающий трубопровод отопительной системы;
- Т21 – обратный трубопровод отопительной системы;
- Ст — стояк отопительной системы;
- ГСт — главный стояк отопительной системы;
- В1- холодная вода;
- Т3 – трубопровод горячего водоснабжения;
- Т4 – циркуляционный трубопровод ГВС;
- А- системы вентиляции;
- Г- системы газоснабжения.
Аксонометрическая схема системы отопления с нижней разводкой
Принцип функционирования отопительной системы с нижней разводкой состоит в том, чтобы подать теплоноситель в отопительные приборы по трубопроводной линии, расположенной внизу от уровня батарей. Нагретая вода подается во внутридомовому трубопровод отопления под давлением, создаваемым циркуляционным насосом. Далее горячая вода проходит отопительный прибор, отдает свое тепло в помещение и возвращается по обратному трубопроводу к источнику теплоснабжения для следующего цикла нагрева. Если данная система будет функционировать без насоса, то есть работать на базе естественной циркуляции, то в частном доме потребуется установить котел ниже уровня расположения приборов отопления.
Для аксонометрической схемы системы отопления такой системы обязательно должны указываться уровни расположения оборудования, а также минимальные уклоны трубопроводов, точки установки воздушников и кранов Маевского, поскольку такая система склонна к завоздушиванию. Кроме того АСО должно уточнить конструкционные особенности системы с нижней разводкой: однотрубной либо двухтрубной. Поскольку эти варианты обладают своими характерными чертами и разнятся в количестве необходимого дополнительного оборудования.
Аксонометрическая схема отопления с верхней разводкой
Эта отопительная система конструкционно выделяется от схемы с нижней разводкой месторасположением труб для подающего теплоносителя. Они располагаются в верхней части помещения под потолком или на чердаке одноэтажного строения. Такая схема применяется в том случае, когда невозможно реализовать нижнюю разводку из-за реальных уровней расположения источника нагрева и батарей.
Двухтрубная схема с верхней разводкой наиболее оптимальная при использовании естественного движения теплоносителя, когда обеспечивается хороший напор воды, созданный перепадом между нижней и верхней точкой отопления.
Аксонометрическая схема отопления с верхней разводкой должна предусмотреть на графическом документе:
- Адаптированную установку систем трубопроводов: непосредственно под потолочным перекрытием либо на чердаке, одновременно необходимо учитывать положение предметов обстановки, чтобы они не закрывали трубопроводы и запорную арматуру.
- Минимальное количество разветвлений и поворотов с целью создания оптимальных гидродинамических характеристик системы.
- Учесть повышение объема теплоносителя, что должно быть обеспечено выбором котла с высокими параметрами мощности.
Когда нужна аксонометрия
На какой стадии проектирования мы должны подготавливать аксонометрический чертеж? И должны ли вообще…
По нормам, схемы сложных участков трубопроводной магистрали, систем ПТ,
насосных станций, помещений с управляющими приборами и оборудованием
создают во фронтальной аксонометрической проекции.
При этом ориентируются на ГОСТ 2.317-69, без учета масштаба объекта.
Поэтому за аксонометрический чертеж надо браться, реализуя проект на основной стадии – «Р».
Понятно, что здесь учитывается план каждого этажа для удобства прокладки коммуникаций.
Дальше. В СССР существовал национальный стандарт ОСТ 25 1241-86.
Сейчас он, конечно, не действует (на смену ему пришел другой документ – ГОСТ 12.2.047-86).
Но основных правил проектирования придерживаться никто не запрещает.
Аксонометрия отопительной системы
Аксонометрия отопления Схемы чертятся, как для небольших частных домов, так и для крупных производственных или общественных зданий. Правила оформления практически полностью совпадают с вентиляцией. Планы отопления допускается объединять с вентиляцией и кондиционерами, аксонометрия выполняется отдельно. Правила прописаны в ГОСТ 21.602-2003 «Правила выполнения рабочей документации отопления, вентиляции, кондиционирования»:
- Чертежный масштаб 1:50, 1:100, 1:200. Если делается эскиз, то подбирается индивидуально. Отдельные элементы, узлы уменьшаются 1:10, 1:20, 1:50.
- Если длина ветки отопления не позволяет вписать её на лист в данном масштабе, то пунктирной линией ставится разрыв. Края имеют буквенное обозначение.
- Все дополнительные элементы на аксонометрической схеме обозначается уловными знаками. Допускается использование контуров.
Пример аксонометрической схемы Аксонометрия системы отопления (теплоснабжения) включает в себя:
- Трубопроводы с указанием диаметра, буквенно-цифренной нумерацией.
- Высоту установки трубопроводов. Привязка от уровня пола первого этажа, подвала или фундамента.
- Направление и цифровое значение уклона.
- Размеры горизонтальных участков, только при наличии разрыва.
- Места установки запорной арматуры с маркировкой каждого элемента.
- Точки крепления труб, с указанием типа крепежа и номера документа.
- Вертикальные трубы стояков. Маркируются как горизонтальные.
- Приборы для измерения давления, температуры, счётчики.
- Радиаторы отопления, их количество, тип и места установки.
Это не полный набор требований, предъявляемых к аксонометрическим схемам вентиляции, отопления и кондиционирования. Чтобы не допустить ошибок, правильно рассчитать и получить полноценный проект, требуется высокая квалификация.
В работают именно такие специалисты. Наша организация работает на территории Москвы и Московской области, так же мы выполняем заказы из ближайших регионов и рассматриваем варианты удалённого сотрудничества. Способы связи с нами вы найдете на странице «Контакты».
