Конструкция стропильной системы на двухскатную крышу

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

  1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
  2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
  3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

  • 3 м – 40 на 150 мм;
  • 4 м – 50 на 150 мм;
  • 5 м – 50 на 175 мм;
  • 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

  • С зарубкой;
  • без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

  1. На скобы (для деревянных построек);
  2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Монтаж стропильной системы двухскатной крыши своими руками – пошаговая инструкция

  1. Проверить диагональность и плоскость поверхности. Недостатки устранить. Некоторые элементы, включая мауэрлат, лежень, прогон должны быть строго горизонтальны, но не обязательно располагать их в одной плоскости.
  2. Деревянные элементы нужно обработать антисептиком.
  3. Прежде чем уложить мауэрлат, следует положить гидроизоляцию, также соблюдая четкую диагональность.
  4. Мауэрлат является фундаментом кровли и при монтаже рамы, помимо крепления посредством косых срубов, дублируется скобами и болтами.
  5. Лежень установить на гидроизоляцию. Закрепить болтами. Разметить на нем места для опорных столбиков, которые будут держать прогон.
  6. Так как соблюдается четкая горизонтальность, стойки готовятся по одному размеру, крепятся, устанавливается сверху прогон. Крепим прогон, с помощью специальных металлических пластин.
  7. Разметить места крепления стропильных ног. Опытные кровельщики, не усложняя процесс, пользуются рейкой, длинна которой равна расстоянию между стропилами.
  8. Стропила крепятся к мауэрлату, а только после сверху друг к другу или к прогону.
  9. Проверьте конструкцию простым способом, с помощью веревки, натянув, с одной стороны, и подгоните, если нужно, положение стропил.

Если следовать данной инструкции, то вы легко справитесь со строительством двухскатной крыши своими руками. После проведенных работ приступайте к обрешетке. Установка обрешетки несложный процесс, но не стоит забывать, что от этого зависит дальнейшая укладка кровельного материала.

Проектирование и монтаж симметричной двухскатной кровли

Для основательных домов со сложной геометрией требуется профессиональный проект, где будут учтены различные факторы: роза ветров, статистика осадков, местоположение здания, используемые материалы и т.д. На коленке такой проект создать крайне сложно.

Снег не удержится под таким углом

Однако если же нужно спроектировать и самостоятельно построить небольшую кровлю для своего загородного домика, без каких либо изысков и сложных дизайнерских решений, то нужно лишь придерживаться некоторых общеизвестных истин и правил:

  1. Чем выше кровля, тем больше ветровая нагрузка. Чем ниже – тем выше снеговая
  2. Выше крыша – больше чердачное пространство, а соответственно и полезное
  3. Стандартный шаг между стропилами 60 см между осями последних
  4. Для стропил используют доску 150х50мм, брус для опор 100х100мм., маурлаты из бруса не менее 150х150мм
  5. Чем дешевле доска, тем больше геометрическая погрешность (около 1 см)
  6. Стропила и опоры допускается наращивать
  7. Чем длиннее используемая доска, тем больше нужно развязок и ригелей
  8. На соединительные узлы действует две основные силы: на сдвиг и на отрыв
  9. Стропило надёжней держится, если в нём сформировать посадочное место
  10. Специальные крепёжные шурупы – вещь отличная, но дорогая. Гвозди и скобы недороги и прошли проверку временем, жало последних нужно загибать
  11. Болтовым крепежом конёк стропил не стягивают – со временем может лопнуть
  12. Дерево не любит лежать на кирпиче или камне, – оно со временем превратится в труху. Гидроизоляция не уберёт мостик холода, нужна теплоизоляция – тогда конденсата не будет
  13. Свежесрубленный сруб даёт усадку, поэтому не следует жёстко фиксировать стропила (делать в них посадочные места) к маурлату, иначе конёк крыши уведёт

Порядок монтажа “классического” навесного варианта

Анкера справятся

Работа с монтажом не сложная, с ней может справиться два человека. Что нельзя сказать о подготовке и транспортировке материала на место.

1

Прежде всего, по периметру несущих стен укладываются маурлаты (по уровню). Между кирпичной стеной и деревянным брусом укладывают теплоизолирующий материал, чтобы убрать мостик холода, тем самым удаляя возможность возникновения на стыке камня и дерева конденсата. Это убережёт древесину от гниения, а кирпич от разрушения.

В качестве крепежа могут выступать:

  • болтовые шпильки, заранее зафиксированные в стену
  • анкерные болты, закрепляемые непосредственно по месту
  • металлические армированные П-пояса или обычная металлическая проволока, стянутая монтажкой

Монтаж стропильной системы

После наступает этап подготовки стропил: подгонка по длине и формирование посадочных мест для маурлата. Поскольку конькового прогона в этой технологии не предусмотрено, а на весу проделывать манипуляции с разметкой проблематично, – всё равно ошибёшься, и плоскость получится волнообразная,  – то формируют временный прогон из 50й доски.

2

С помощью шнура отбивают середину потолочного пространства и по уровню устанавливают временные бабки, к которым пришивают 50ю доску. Следует учитывать все размеры, чтобы коньковая доска была выставлена ровно посередине и на необходимую высоту. По ней будут размечаться и выставляться все пары стропильных ног.

Сначала прогон, а потом остальное

3

Приставляя каждую доску к прогону и маурлату делается разметка для пропила посадочных мест. Для ускорения работ на данном этапе, можно использовать ранее подготовленный трафарет. Для его изготовления можно использовать угольник “Свенсона”.

4

Конёк формируется упором друг в друга парных стропил. Для этого приставив пару по месту, с помощью уровня по оси прогона чертят перпендикуляр на одной доске. После отпила, приставляют её обратно и по ней делают разметку на второй доске. Отпиливают, устанавливают обратно и сколачивают доски.

Разметка доски

5

После монтажа каждой пары устанавливают верхний ригель. Для чего приставляют доску на необходимой высоте, выставляют по горизонтали по уровню, размечают и делают в этом месте пропил для посадочного места, пришивают, лишнее спиливают.

Запил делается только для несущего ригеля. Для остальных затяжек эта операция не обязательна, достаточно использовать гвозди и скобы.

6

Шаг между осями стропильных ног составляет 60 см.

7

Дальнейшие действия по формированию кровельного “скелета” аналогичны”.

Также для облегчения понимания принципа монтажа рекомендуется ознакомиться со следующим информативным роликом:

Строительство каркасного дома. Стропильная система. Строй и Живи

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Разновидности стропильных систем

Таких систем насчитывается две: наслонного и висячего типа. Ко второму типу прибегают тогда, когда внешние стены дома находятся на удалении друг от друга на 10 м или еще меньше. К нему еще прибегают в случае, когда между стенами не планируется устанавливать несущую стену, разделяющую дом на две части.

В иных случаях нужно устанавливать систему стропил наслонного типа. Если возводящийся дом разделяют не несущей стеной, а колонами, то устанавливают одновременно две стропильных системы. Стропила, которые укладывают под укосом, будут опираться на колонны, а висячие должным образом будут расположены между ними.

Конструкция крыш и систем стропил

Крыши домов обычно являются наклонными плоскостями – их называют скатами. В основе кровельных скатов находится стропильная система, на которую укладывают обрешетку для настила кровельных материалов.

Нижние торцы стропил обычно имеют опору на мауэрлат. В месте пересечения скатов получаются ребра – наклонные и горизонтальные. Горизонтальные элементы называют коньком. На пересечениях скатов, образованных входящими углами, обустраивают ендовы и разжелобки. Выступающие над стенами строений края кровли получили название фронтонных или карнизных свесов. Они располагаются горизонтально, а за наружные стены выходит выступ. После укладки обрешетки, затем стропил над ними собирают кровельный материал. Перед монтажом кровли обязательно укладывают тепло-, паро- и гидроизоляцию.

Крыши делятся на следующие типы:

  • односкатные – с опорой на две разные по высоте наружные стены;
  • двухскатные – имеют опору на две одинаковые по высоте наружные стены (детальнее: “Как сделать двухскатную крышу”);
  • шатровые – у них четыре ската, у которых форма одинаковых треугольников, сходящихся в единой точке;
  • четырехскатные (вальмовые) – крыши с треугольными скатами на торцах; когда вальма крыши до карниза не доходит, крышу называют полувальмовой;
  • мансардные (ломаные) двухскатные – две плоскости таких крыш представляют собой прямоугольники, соединенные под тупыми углами.

Тип скатной крыши преимущественно зависит от того, какая схема установки стропил была использована. Стропила – это основные несущие элементы крыши, и они должны не только выдерживать вес кровли, но и быть устойчивыми к давлению снега и ветра. Для выполнения расчетов стропильной системы необходимо руководствоваться типом кровельного материала, характерной для региона силой ветров и размером снежного покрова.

Стропильные ноги с целью увеличения жесткости каркаса соединяют между собой. Чтобы крышу не снесло при сильном ветре, каркас нужно связать с «коробкой» дома ещё до того, как правильно поставить стропила. При постройке частных домов обычно используют стропильные системы из древесины – они легко обрабатываются и устанавливаются.

Виды и особенности стропил

Прежде чем перейти к тому, как установить стропила, нужно разобраться с их устройством и видами.

Стропильные фермы являются плоской формы решетчатыми системами, необходимыми для перекрытия больших по площади помещений. Это неизменяемая совокупность стержней, помещенных в одной плоскости и на концах соединенных друг с другом (прочитайте: “Как соединить брус между собой по длине”).

Находящиеся на верхнем контуре элементы называют верхним поясом. Существует и нижний пояс. Наклонные внутренние стержни называют раскосами, а вертикальные – стойками. При монтаже стропил в основе системы получается треугольник, обеспечивающий значительную жесткость. Главным элементом фермы считаются стропильные ноги, поддерживающие обрешетку – их устанавливают вдоль скатов.

Стропила бывают наслонные и висячие. Способы установки стропил и их тип подбирают, исходя из кровельных материалов, нагрузки в виде ветра и снега, уклона кровли. Висячие стропила опираются лишь на крайние две точки, например, на стены дома. Промежуточные опоры в этом случае не нужны. Висячие стропила предназначены для изгиба и сжатия. Также такая система создает значительную распирающую нагрузку по горизонтали, передающуюся стенам. Ее можно уменьшить с помощью металлических или деревянных затяжек, соединяющих стропила.

Затяжки располагают в основании стропил, при этом стяжка является одновременно и балкой перекрытия. Данный метод обычно используют для создания мансардной кровли. Затяжки могут находиться также и выше стропил. Чем выше располагаются затяжки, тем надежнее и мощнее они должны быть. Такие стропильные системы используются в тех случаях, если пролеты составляют 7-12 метров, и дополнительные опоры не предусмотрены. Таким образом, основными элементами висячей системы считаются стропильные ноги с затяжками нижнего пояса.

Стропила наслонного типа строятся иначе. Их устанавливают в домах, в которых есть дополнительная несущая стена или опоры, расположенные в центре относительно к внешним несущим стенам. Концы таких стропил опираются на боковые стены, а для средней части есть опора из несущих столбов или внутреннего простенка. Элементы таких стропил работают как балки – лишь на изгиб.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

  • С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
  • Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Устройство стропильных систем

Висячая стропильная система

Разновидности висячих стропил.

Основные элементы несложной конструкции такого типа:

  • стропильная нога;
  • мауэрлат;
  • дополнительные связи.

Основным признаком висячих стропил является возникающий между ними распор. Они имеют только две точки опоры (на стены здания) и работают на изгиб и сжатие. Такая стропильная система создает сильную горизонтальную распирающую нагрузку, часть которой передается стенам. Для уменьшения такого усилия у основания стропильных ног необходим монтаж затяжки, которая одновременно будет служить и балкой перекрытия. Чем выше от внешних стен она находится, тем больше сечение и надежней крепление такая балка должна иметь. Также для таких целей следует использовать укрепленный железобетонным поясом мауэрлат.

В процессе устройства получается стропильная ферма виде треугольника. В случае образования слишком большого пролета она может иметь дополнительные связи. Вверху висячие стропильные ноги можно соединить встык или вполдерева. В большинстве случаев применяются такие деревянные стропильные конструкции при наличии пролетов до 9 м. Уклоны для крыш под такой вид стропильной конструкции рекомендуется назначать в пределах 25º…45º.

Схема крепления стропил к мауэрлату.

Преимущества использования висячих стропил:

  • высокая жесткость конструкции;
  • несложный монтаж для пролетов до 9 м;
  • простая схема расчета конструкции;
  • отсутствие сложных узловых соединений в системе.

Висячие стропила в большинстве случаев применяются для жилых домов с двускатной крышей, нежилых зданий (1-3 этажа), имеющих свободную планировку верхнего этажа либо с отсутствием каркаса или внутренних несущих продольных стен.

Наслонные несущие системы

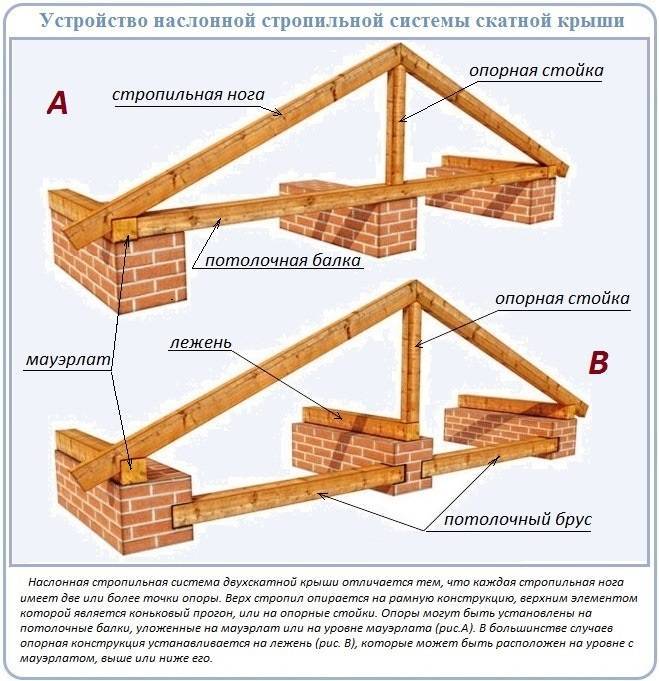

Наслонная стропильная конструкция устанавливается в домах, имеющих среднюю несущую стеновую перегородку или столбчатые промежуточные опоры. Стропила в данном случае будут представлять собой наклонные балки, которые пятками упираются в наружные несущие стены, а опорой для верхушки служит коньковый прогон. В свою очередь коньковый прогон поддерживается вертикальными стойками, упирающимися на внутреннюю несущую стену.

Именно такое устройство позволяет этим элементам работать только на изгиб. Если при монтаже образовался слишком большой пролет, тогда дополняют подкосы, горизонтальные затяжки и дополнительные ветровые связи.

Разновидности наслонных стропил.

Основным преимуществом данного вида стропильной системы является ее облегченная конструкция, независимо от ширины дома, так как требуется гораздо меньше пиломатериалов. Кроме того, она считается и наиболее долговечной, так как находится в условиях постоянного сквозного проветривания. Такой фактор препятствует возможному ее загниванию. Монтаж наслонной системы может быть выполнен с лежнем, с подкладками и со шпренгелями под стойку.

Деревянные стропильные системы включают следующие элементы:

  • стропильные ноги;
  • мауэрлат;
  • коньковый прогон;
  • лежни (подкладки либо шпренгели);
  • стойки;
  • подкосы;
  • распорки.

Рассмотрим подробнее значение каждого элемента для стропильной конструкции.

. Основными частями в системах такого типа являются стропильные ноги, принимающие на себя основные нагрузки и далее распределяющие их на наружные и внутренние опоры. Устанавливаются они при длине пролета от 4,5…6 м и выполняются из бревен, диаметр которых равен 18…20 см. При наличии дополнительной опоры можно увеличить ширину перекрытия до 12 м, а двух – до 15 м.

Пример закрепления узла опирания стойки.

У таких брусьев обычно стесывается верхний кант, что облегчает монтаж обрешетки. Чаще всего на изготовление стропильных ног подбираются доски, имеющие размер 6х22 см. Но более точные размеры сечений определяются с помощью специальных формул или таблиц. В среднем они соответствуют:

  1. Бревно – d 12 см.
  2. Пластины – d/2 – 14/2 см.
  3. Доски – 4х15.

Для прочности соединения используются болты, нагели и скобы, а также зуб и пластины из металла. Чтобы избежать попадания осадков на нижнюю часть стропильной системы, осуществляется монтаж отвесов. Технологический процесс установки кровли предполагает ее вынос за границы внешних стен на 50 см. Карнизный отвес должен быть не менее 550 мм.

Все опорные поверхности должны быть горизонтальными, в противном случае может возникнуть распор или нога начнет сползать. Ни в коем случае нельзя делать врезку в мауэрлат и прогон, так как происходит ослабление бруса и прогона, что способствует загниванию при попадании влаги в эти места.

https://youtube.com/watch?v=52Oid8iAZEg

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества пред всеми остальными:

  • хорошо выдерживает снеговые нагрузки;
  • отлично противостоит давлению ветра.

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.

Ломаная мансардная крышаИсточник nkkconsult.ru

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

В этом видео об устройстве мансардной крыши:
