Что выбрать
Для проходных помещений, наподобие общих коридоров зданий и лестничных клеток МКД, а также для кладовых и подобных комнат, подойдет самый простой шумовой датчик звука. В большинстве случаев там нет смысла ставить более продвинутые модели. Желательно, чтобы задержка настраивалась.
Внутри жилых помещений комнат в санузлах используют сенсоры, различающие команды и с регулировкой чувствительности микрофона. Последняя опция рекомендована для любых типов таких контроллеров, это же касается и функции активации только при темноте. Например, отличным выбором будет изделие, различающее команды, установленное в прихожей-коридоре квартиры: при входе человека – с одним хлопком свет выключится, два хлопка при закрытии двери — выключится.
При значительном фоновом шуме (подъезд, выходящий на шумную улицу) следует устанавливать датчики звука с регулировкой чувствительности микрофона. Если того требуют особенности среды, например, когда шум нежелательный в определенные периоды, то выбирают комбинированные модели с сенсорами акустическим и движения одновременно, такие приборы практичные, так как одну из опций можно отключать при ненадобности.
Конструкция и принцип работы проходного выключателя
Проходные выключатели ставят там, где свет включается и выключается из разных концов жилого помещения или лестничного пролета. То есть вы можете включить свет, скажем в прихожей, а выключить его в какой-нибудь комнате. И при этом освещение будет только в одном нужном вам месте. Мало того, что такой способ удобный, он еще и экономит электроэнергию.
Подключение проходного выключателя
По антуражу проходной выключатель ничем не отличается от обычного. Лицевую панель покрывает изображение стрелочек (вверх/вниз). Если простой выключатель характеризуется одним входом и одним выходом, то проходное устройство имеет один вход и два выхода. Как работает выключатель света проходной? Этот выключатель света работает не от разрыва тока, а от перенаправления его на любой из выходов.
Как понять что перед вами проходной выключатель
Конечно, опытному электрику достаточно посмотреть на изделие, и он уже понимает, что перед ним проходной выключатель. Для остальных существует схема. Качественный производитель всегда дополнительно к выпускаемому товару добавит нарисованную электрическую схему двойного тройного или одинарного исполнения, которая располагается под корпусом устройства.
Одинарное проходное устройство можно определить наглядно. Достаточно осмотреть его и найти клеммы с медными контактами. Их должно быть три. Дальше возьмите мультиметр и с его помощью прозвоните их между собой, чтобы не перепутать. Прибор следует поставить в режим подачи звукового сигнала и прозвонить его вход и выход. Если при касании к контакту мультиметр издает сигнал, контакт в этом месте присутствует.
Схема подключения проходного выключателя
Кроме того, у проходного устройства есть и другие отличия от обычного выключателя. Здесь присутствует трехжильная коммутация. Между тем, у простого выключателя коммуникация двухжильная. И представляет он собой переключатель, который перенаправляет напряжение от одного контакта на другой. Один источник света тут управляется парой проходных включателей. Каждый имеет свои ноль и фазу. Изменение положения клавиши выключателя способствует замыканию цепи, что заставляет загореться лампочку. Стоит выключить один из двух переключателей — и провод фазы разомкнется, а контакт парного выключателя — замкнется. Это означает, что свет гаснет, когда на обоих устройствах клавиши находятся в разном положении, а если в одинаковом — то включается.
Способ установки выключателя
Накладной двухклавишный выключатель Типы выключателей по способам монтажа различаются открытые (накладные) и внутренние (встраиваемые). Выбор зависит, прежде всего, от вида электропроводки, подбираются соответствующие устройства. При этом устанавливать внутренний выключатель при наружной проводке не запрещено.
Накладные приборы существенно выступают над поверхностью, но не требуют дополнительного отверстия внутри стены (по типу подрозетника). Не всегда такие устройства выглядят эстетично, но некоторые дизайнерские модели специально выбирают для дополнения внутренней и внешней отделки помещения.
Для встроенных коммутаторов необходима дополнительная полость по размеру, которую следует заранее подготовить. Подобные выключатели необходимо учитывать при построении первоначального плана электропроводки. Приборы практически не выделяются, что делает их более эстетичными и удобными.
Схема подключения контактора
Переходим к подключению проводов. У каждого контактора имеется катушка управления с выходами А1 и А2.
На них нам и нужно завести напряжение 220В. Причем питающая фаза, провоцирующая замыкание силовых контактов, как раз и подается через тот самый мастер-выключатель.
Итоговая схемка:
Ошибка №7
Перед контактором и мастер кнопкой не забудьте установить отдельный автомат для защиты катушки!
Витки катушки при длительной работе могут перегреться и замкнуть между собой. Без соответствующей защиты все это неминуемо приведет к пожару.
Ошибка №8
Автомат выбирайте минимального значения Iном=2-3А, а не 10А!
Схема подключения здесь следующая: фазу с УЗО заводите на автомат защиты катушки, а выход с него пускаете на одноклавишный выключатель. Далее провод подключается на конец катушки А2.
На начало А1 цепляете нулевую жилу. Через силовые клеммы 1-2, 5-6 будут подключаться провода на все остальные автоматы в щитке.
Для того, чтобы на выключателях и контакторе было удобнее зажимать двойной провод под одну клемму, используйте специальные наконечники НШВИ-2.
Приоритетная группа (холодильник + сигнализация) подключается напрямую после УЗО.
Однолинейная схема подключения мастер-выключателя через контактор будет выглядеть следующим образом:
Разделение на группы потребителей, отключаемую-неотключаемую нагрузку вы делаете самостоятельно в зависимости от ваших потребностей.
Ошибка №9
Собрать такую схему только на одном выключателе без контактора не получится.
Все одноклавишники рассчитаны на максимальный ток не более 10-16А.
Применение хлопкового выключателя
Акустический (или хлопковый) выключатель создан для управления электричеством в различных помещениях дистанционно, то есть не прикасаясь непосредственно к тумблеру. Данное приспособление действует по хлопку в ладоши. Помимо источников освещения акустический регулятор может активировать катушки контакторов, преобразователи тока, климатические системы и иное электрическое и электронное оборудование — главное, чтобы хватало мощности.
Акустические выключатели в жилых помещениях
Звуковые выключатели оптимально подходят для сравнительно тихих помещений в доме: спален, библиотек, кабинетов, кладовых, погребов. Установка подобного устройства в спальне позволит вам не вставать с кровати для выключения света после того, как вы почитаете на ночь любимую книгу и удобно устроитесь под одеялом. Чтобы комната погрузилась в уютный, обволакивающий мрак, нужно просто похлопать в ладоши.
Установка хлопкового выключателя в спальне позволяет не вставать с кровати для выключения света
Монтировать подобные приборы в шумных местах и помещениях нецелесообразно, поскольку посторонние звуки будут регулярно провоцировать несанкционированную активацию устройства. В связи с этим звуковой выключатель не подходит для офисных и рабочих помещений, для кухонь, столовых и гостиных.
Хлопковый выключатель очень пригодится в быту людям, передвигающимся на инвалидной коляске, также он будет полезен детям. Как правило, в целях безопасности в детских комнатах электроустройства располагают на высоте 1,7 м. Для того чтобы самостоятельно включить или выключить свет, ребёнку приходится вставать на табуретку, а это также небезопасно: малыш может потерять равновесие и упасть. Если вы установите хлопковый выключатель, ребёнок не будет каждый раз к вам обращаться с просьбой включить или погасить свет. Он просто хлопнет в ладоши и от этого свет зажжётся или погаснет.
Освещение межэтажного пространства
При помощи выключателя, реагирующего на хлопок, можно контролировать свет на площадке между этажами. Для этого он должен быть снабжён фотореле. Восприимчивость датчика движения контролируется делителем напряжения с резистором, создающим фотодиод. Если использование датчика движения не принципиально, его можно отключить. Для этого необходимо выставить резистор на самое низкое значение.
При помощи выключателя, реагирующего на хлопок, можно контролировать свет на площадке между этажами
При освещении межэтажного пространства можно использовать микросхему К176ЛА7. При её применении автомат активации электричества не дребезжит на верхних и нижних показателях. С помощью электретного микрофона принимается акустическая волна и трансформируется в электрический импульс. Затем за счёт применения трехэлектродных транзисторов импульс принимают логические участки микрочипа, производящие сигнал продолжительностью до 10 секунд. В эти 10 секунд лампа находится в активированном, т. е. включённом состоянии. Чтобы её отключить на светлое время суток, нужно подать сигнал с выхода элемента.
Акустический выключатель на Таймере 555
Для изготовления приспособления, которое позволит бесконтактно включать и выключать свет в комнате, потребуется не много компонентов и знания в области электротехники. Цепь в сети будет замыкаться от звука хлопка.
Иногда такое устройство называют хлопковым коммутатором. Его конструкция включает конденсаторный микрофон, который принимает сигнал. При этом цепь замыкается не только от хлопка в ладони, но и от любого источника шума, имеющего сходную по высоте звуковую волну. На вход устройства поступает сигнал в виде колебания, а на выходе образуется ток, питающий светодиод или лампу. Таким образом, звуковая энергия будет преобразована в электрическую.
Комплектующие
Пред тем как приступать к работам по изготовлению прибора, нужно подготовить все необходимые компоненты. Их список приведен ниже:
- Резисторы на 330 Ом, 470 Ом, 1 кОм, 4,7 кОм и 47 кОм;
- Конденсатор на 10 мкФ – 1 шт.;
- Конденсатор на 100 нФ – 2 шт.;
- Электрический конденсаторный микрофон – 1 шт.;
- Светодиод – 1 шт.;
- Таймер 555 – 1 шт.;
- Батареи на 9В.
Принцип работы
Схема работы устройства приведена на рисунке ниже. Из нее видно, что источник звука активирует датчик. Этот датчик преобразует входящие колебания воздуха, возникшие от хлопка ладоней, и проводит их обработку. Звук попадает на чувствительные элементы конденсаторного микрофона, после этого включается индикатор, и колебания переводятся в электрическую энергию. Появившийся в сети ток идет к светодиоду или лампе накаливания, а источник света, в свою очередь, загорается.
При повторном хлопке цепь размыкается, подача тока к светодиоду прекращается, а лампочка гаснет. Можно сделать так, что бы источник света потухал через несколько секунд в автоматическом режиме. Для этого в настройки конденсатора 100 мФ и таймера 555 вносят необходимые изменения. Благодаря этому усовершенствованию импульс, который станет размыкать цепь, будет образовываться спустя определенный промежуток времени. Для управления устройством можно использовать не только хлопок, но также и любой другой шум сходный по амплитуде звуковой волны с ударом в ладони. Поэтому «звуком выключателя» может стать шлепанье тапка об пол, удар газеты по столу или что-нибудь иное.
Электрическая схема прибора основана на работе транзисторов. К тому же конденсаторный микрофон имеет прямой вывод на один из них. В схеме отсутствует переключатель, поэтому при подсоединении к батарее устройство сразу переходит во включенное состояние. Изменения в режим работы прибора вносятся посредством реле.
Как только колебания звуковой волны нужной амплитуды достигают конденсаторного микрофона, то полученный сигнал усиливается на входе и передается на таймер 555. После этого импульс преобразуется в электрический ток, который подается на светодиод. Перед проведением тестирования нужно убедиться, что к усилителю подсоединен отрицательный выход микрофона.
Чувствительность принимающего элемента изменить нельзя, а микрофон по умолчанию действует на небольшом радиусе. Если при тестировании устройство не срабатывает, то следует заменить использованный транзистор на другой. Некоторые модели транзисторов могут не подойти для этой схемы. Заменять можно и другие детали устройства, так как это обеспечит много возможностей для различных его модификаций.
Преимущества
- Устройство легко использовать, включать и выключать лампу или светодиод можно с помощью хлопка в ладоши.
- Вместо светодиода на выходе можно установить вентилятор, радио или другой электрический прибор.
Недостатки
Конденсаторный микрофон имеет малый радиус приема сигнала. Этот параметр устанавливается по умолчанию и не может быть изменен.
Устройство выключателей различного типа
Назначение любого коммутационного прибора – включать и выключать свет при воздействии на него. Но необходимое воздействие может отличаться в зависимости от конструкции.
Клавишный
Эта конструкция знакома всем. Обычный выключатель, в одном положении контакты замкнуты и свет включен, в другом – разомкнуты и освещение выключено. Бывают в одноклавишном, двухклавишном и трехклавишном исполнении.
Прибор с двумя клавишами.
Устройство выключателя клавишного типа почти не изменилось за много лет – за декоративными пластиковыми деталями скрывается подвижная панель, управляющая контактной группой. Все это собрано на несущей конструкции.
Кнопочный
Основой такого выключателя служит кнопка. Существует два варианта такого прибора:
- С фиксацией. Работает подобно клавишному. При первом нажатии кнопка фиксируется в положении включено. При втором – отжимается в отключенное положение.
- Без фиксации. При нажатии контакты замыкаются, при отпускании – размыкаются. Могут использоваться для электрических звонков и для схем с импульсными реле.
Первый тип приборов обычно встраивается в светильники. Второй – монтируется на вертикальную плоскость.
Шнуровой (веревочный)
Включатель веревочного типа («дергалка») выпускается как встроенным в настенные светильники, так и в качестве самостоятельного прибора для управления освещением в комнате. Управляется он посредством шнура, за который надо тянуть.
Устройство веревочного включателя.
Довольно сложный механизм работает по простому алгоритму – каждая манипуляция веревкой изменяет состояние контактов на противоположное:
- чтобы включить свет, надо один раз потянуть за шнур;
- выключить – потянуть второй раз;
- снова включить – третий раз и так по кругу.
Такой выключатель с определенной степенью допущения можно назвать механической реализацией импульсного реле. Контактная группа в большинстве случаев работает на замыкание-размыкание.
Поворотный
Поворотные выключатели замыкают и размыкают контакты при повороте рукоятки. Это довольно неудобно, поэтому такие аппараты сейчас применяют редко и только в дизайнерских целях.
Поворотный аппарат под «Ретро».
К этой же категории можно отнести и некоторые типы современных включателей, совмещенных с регуляторами яркости (диммерами). Для выключения рукоятку надо повернуть в сторону минимальной яркости и довернуть до фиксации. Для включения надо повернуть ручку в противоположном направлении.
Внутреннее устройство диммера-выключателя.
Акустический
Акустический выключатель реагирует на звук. Встроенный микрофон улавливает звук и преобразовывает его в электрический сигнал, который потом усиливается, фильтруется, сравнивается с установленным порогом.
Акустический прибор для управления освещением.
Если заданный уровень превышен, формируется команда на включение или отключение нагрузки. Такой прибор удобен, если в квартире есть человек с ограниченной подвижностью. Но помехоустойчивость таких аппаратов оставляет желать лучшего – возможны несанкционированные срабатывания от посторонних шумов.
Сенсорный
Устройство сенсорного выключателя света отличается тем, что для включения освещения достаточно дотронуться до панели не прикладывая усилия для нажатия
Главное достоинство – возможность встраивания дополнительных функций, что важно при применении в системах типа «Умный дом». В остальных случаях несет скорее эстетическую функцию для оформления помещений в стиле Хай-Тек. Сенсорный включатель
Сенсорный включатель.
Акустический выключатель
Акустический выключатель освещения предназначен для включения-выключения освещения при помощи хлопка в ладоши, либо иного громкого звука. При этом выключатель не реагирует на речь и музыку.
Давайте рассмотрим схему акустического выключателя схема. Итак, сигнал с датчика BQ1 поступает на транзистор VT1, благодаря ему усиливается и идет далее, на инвертирующий вход DA1 (вывод 2). Порог чувствительности у операционного усилителя (ОУ) DA1 задается подстроечным резистором R3, при этом необходимо, чтобы в исходном состоянии на выходе (вывод 6) DA1 был низкий уровень, а при звуковом воздействии на датчике появлялся высокий уровень напряжения. Далее с выхода DA1 сигнал приходит на вход C (вывод 3) триггера DD1. Триггер DD1 включен в счетном режиме, так что очередной импульс, поступающий на вход C, переключает его в другое состояние. Высокий уровень напряжения с выхода триггера (вывод 1) поступает на базу транзистора VT2 и открывает его. Транзистор VT2 открывается, включая тиристор VS1, последний замыкает цепь питания лампы h2. Низкий уровень на базе транзистора VT2 закрывает его, тиристор VS1 тоже закрывается и лампа h2 тухнет. В схеме питания акустического выключателя отсутствует понижающий трансформатор. Схема состоит из выпрямителя на диодах VD1…VD4, резистора R5, стабилитрона VD5 и конденсатора C1.
Не рекомендую не отрегулированное устройство сразу включать в сеть 220 В. Для регулировки сначала подключите устройство к лабораторному источнику питания, подайте +12 В через резистор 1 кОм к выводам C1, соблюдая полярность, установите движок подстроенного резистора R3 в среднее положение и только после этого включите источник питания.
Подайте сигнал на датчик BQ1, и регулируя чувствительность с помощью R3, добейтесь его максимальной величины. Сигнал контролируйте осциллографом на выходе ОУ DA1. Если диапазона резистора не хватает, то следует подобрать резистор R1. Затем проконтролируйте переключение триггера DD1.
Несколько слов о деталях акустического выключателя. В роли датчика можно применить и другие пьезоизлучатели, но как показывает практика ЗП-22 показывает самые лучшие результаты. Диоды КД202К допустимо заменить на диодный мост КЦ405А или КЦ407А, но в этом случае стоит помнить, что мощность лампы не должна превышать 100 Вт. Стабилитрон VD5 можно заменить любым, с напряжением стабилизации 10…12 В. Вместо триггера К176ТМ2, можно применить К561ТМ2, а операционный усилитель КР140УД608 заменить на К140УД6 или К140УД7. Транзистор VT1 (КТ3102Б) — любым из этой же серии, но очень желательно, чтобы коэффициент усиления был максимальным. А транзистор КТ940А легко заменяется на КТ850Б. Тиристор КУ202Н можно поменять на КУ201Н.
скачать архив
Вариант сборки

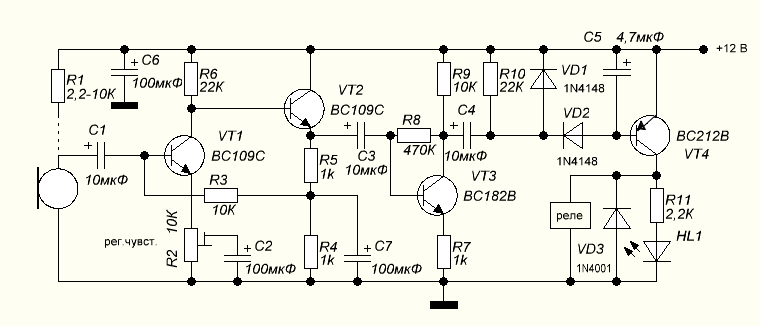

Схема простого акустического выключателя с блоком питания от 4,5-12 вольт, и с диапазоном действия на расстоянии 2-3 м, собирается на печатной или макетной плате и состоит из большего количества деталей.
За силовую часть отвечает транзистор КТ818 подключенный к реле с катушкой питания в 9 вольт.
Чувствительность электретного микрофона задается резистором питания в 10 кОм и конденсатором на 0,1мкФ. Ее отрегулировать исходя из сопротивления резистора и емкости конденсатора, и за счет использования более чувствительных транзисторов. Номинал резистора может начинаться от 2кОМ, в зависимости от мощности питания, подаваемого на схему.
Далее идут два каскада усиления с биполярными транзисторами КТ315 (можно использовать импортные аналоги, например 2N5551). Номиналы сопротивлений можно варьировать на 50%. Для электромагнитного реле нужно установить защитный диод. Для этой функции подойдет кремниевый 1N4148 или 1N401. Для индикации работы схемы в силовой части можно установить светодиод.

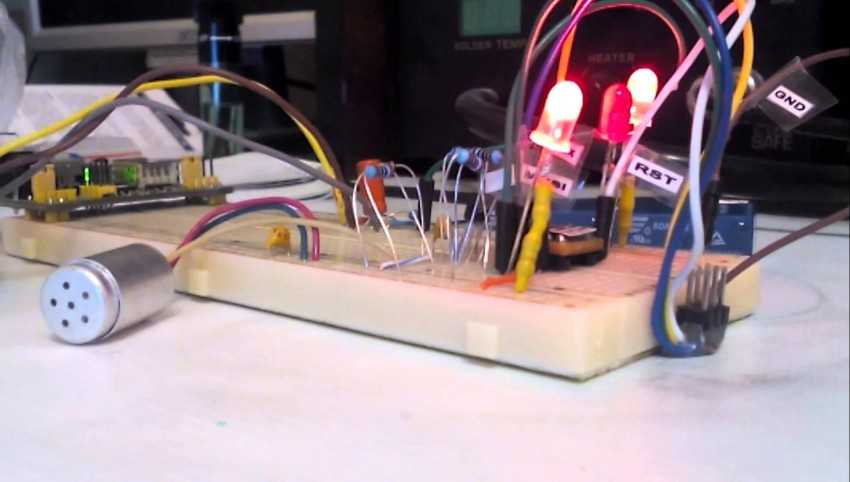

Как можно судить по фото, самодельные акустические выключатели довольно компактны, к ним легко подобрать футляр и использовать в мобильных и статичных приборах, для питания используются обычные батарейки. Можно задействовать также и зарядные устройства от мобильных телефонов с выходным напряжением в 5 вольт.
При тестировании надо обратить внимание на реакцию устройства, так как для запуска и отключения правильно собранного акустического выключатель нужно сделать четкий и резкий хлопок.
Эффектное при демонстрации реакция на более расплывчатые и размытые шумы, может значительно затруднить использование прибора, вызывая непроизвольное включение или выключение во время фонового шума
Важно также предусмотреть наиболее оптимальное расположение микрофона.
Для изготовления встроенных звуковых датчиков можно воспользоваться схемами с питанием 220 вольт, которые могут монтироваться со стандартными клавишными выключателями световых приборов. В них используются в которых используются триггеры на тиристорах и ключевые механизмы.
Как действует акустический выключатель
Микрофон или акустический датчик преобразует звуковые колебания в электрический сигнал. После усилителя звуковой частоты ЗЧ сигнал детектируется, постоянное напряжение подается на базу транзисторного ключа, в нагрузку которого включена обмотка реле. После превышения порогового уровня на базе ключ срабатывает, и реле замыкает контакты питания 220 В электроприемника. При повторной звуковой команде схема автоматически отключается и прекращается протекание тока в светильнике или электроприборе.
Технические характеристики
Типовые технические характеристики акустического устройства с эксплуатацией в жилом объекте:
- вес нетто (без упаковки) 30 – 60 г;
- габаритные размеры 40*40*15 –86 *86 *26 мм;
- напряжение бытовой сети 220 В;
- максимальный ток нагрузки 5A;
- мощность нагрузки200–1100Вт;
- регулировка звуковой чувствительности 20 –150 дБ;
- класс защиты корпуса IP30 – IP34;
- относительная влажность от 20% до 60%;
- температура эксплуатации от 0°С до +40°С;
- срок гарантии изделий 12–24 месяца.
Составляющие детали

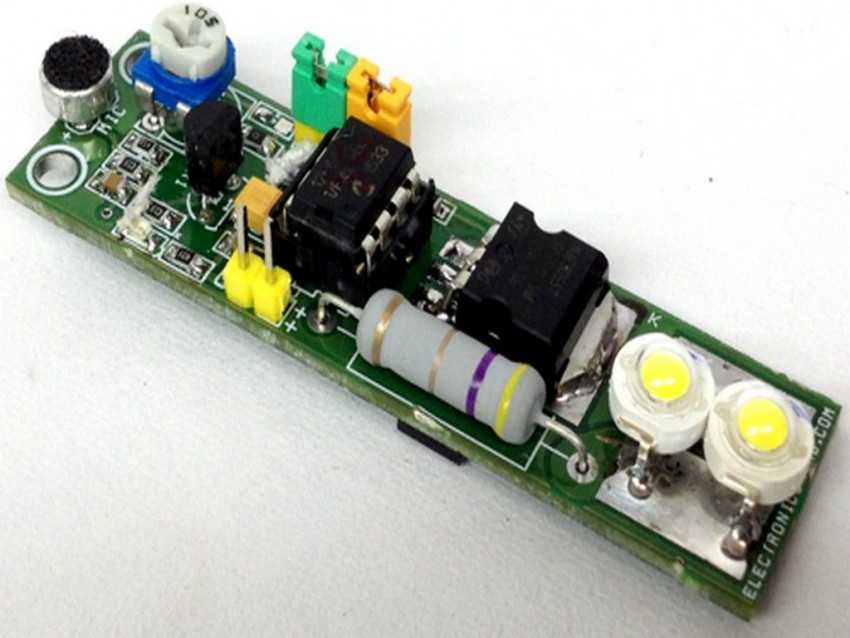

Стандартный акустический выключатель состоит из следующих деталей, запаянных на печатной плате:
- транзисторов и диодов;
- диодного моста и стабилитрона;
- микросхем триггера и компаратора;
- резисторов и конденсаторов;
- микрофона и реле.
Плата помещается в крепкий пластиковый корпус защелками.
Отличия между хлопковым и звуковым (голосовым) выключателем
Голосовые управляющие устройства сложнее переключателей «хлопкового» типа. В них задействованы специальные активные фильтры на микросхемах, выполняющие функции декодера команд. Они распознают последовательность гласных звуков определенной частоты и длительности, игнорируя акустические помехи.
Монтаж и схема подключения выключателя света по хлопку
Как я уже говорил выше, устанавливать хлопковый выключатель я планирую в своей спальной комнате. Там у меня установлен светильник с двумя лампами КЛЛ.
На данный момент светильник подключен через одноклавишный выключатель. Схема имеет следующий вид:
Вот схема подключения дистанционного выключателя «Экосвет‑Х‑300-Л», реагирующего на хлопки.
Белые провода нужно подключить в сеть 220 (В), причем строго соблюдать полярность при этом не требуется. К черным проводам подключается нагрузка — в моем случае это две лампы КЛЛ.
В настоящее время с распределительной коробки на светильник приходит фаза (через одноклавишный выключателя) и ноль. Вот их нам и нужно соединить с белыми проводами.
Черные провода нужно подключить непосредственно на лампы светильника, которые подключены параллельно друг с другом.
Вот схема питания светильника с хлопковым выключателем:
Питание хлопкового выключателя идет через существующий одноклавишный выключатель. Если мы хотим временно вывести его из работы, то достаточно отключить этот одноклавишный выключатель.
С помощью регулятора чувствительности звука выставим нужный нам уровень.
Настроим регулятор так, чтобы хлопок был и не слабым (исключим ложные срабатывания при легких случайных хлопках), и не сильным (чтобы руки не отбить).
Испытания и эксперименты (видео)
Проверим этот выключатель на действие следующих посторонних громких и звонких звуков от:
- ударов молотка
- работающего пылесоса
- звонка телефона
- работы перфоратора
- стука посуды (кружка с ложкой)
Попробуем спровоцировать ложные срабатывания путем воздействия на выключатель звуками от вышеперечисленных приборов и устройств. Алгоритм работы выключателя, а также проведенные мной эксперименты я снял на видео:
Сделаем вывод из экспериментов: выключатель ложно реагирует на звуки от работы перфоратора и на очень звонкие звуки от стука ложки о кружку. В остальных случаях ложных срабатываний замечено не было.
После часа работы я проверил нагрев его корпуса. Могу Вас обрадовать — корпус слегка теплый, что в пожарном отношении является безопасным.
Устройство «Сlaps»
Одной из новейших разработок является модель хлопкового выключателя «Сlaps». В этом устройстве звук обрабатывается при помощи микропроцессора, ни на какие посторонние шумы он не реагирует, но настраивается на несколько хлопков подряд (это самое главное условие работы).
В одном помещении допустимо установить несколько таких выключателей, каждый из них будет реагировать на определённое число хлопков, и включать соответственно свет, увлажнитель воздуха, вентилятор, телевизор либо музыкальный центр. Под эту модель выключателя приспосабливают любые бытовые приборы, имеющие электрический шнур.
Возможно, кому-то хлопковый выключатель покажется игрушкой или абсолютно ненужным устройством. Другие наоборот горят идеей создать свой «умный дом», чтобы свет и электроприборы включались и начинали работать по команде или хлопку. Устраивайте свою жизнь так, как хочется именно вам, но при этом сделайте её максимально комфортной.
Как работают акустические датчики управления освещением
Основная цель акустического реле — экономия электроэнергии
Держать включенным освещение нужно только в том случае, если в помещении или на площадке, где оно смонтировано, присутствуют люди. Исключение составляют только дежурные светильники, предназначенные для того, чтобы можно было заметить несанкционированное проникновение на территорию.
Дома оно не применяется. Для того чтобы зафиксировать появление людей, и чтобы лампы работали только в их присутствии, и предназначены датчики акустические для освещения.
Условно датчики можно разделить на два типа:
- срабатывающие на любой шум, это подавляющие большинство акустических реле промышленного изготовления;
- реагирующие на звуковые команды, таких реле меньше и чаще они самодельные.
Рассмотрим каждый тип по отдельности.
Реагирующие на шум
Чаще всего для освещения акустический датчик монтируют на лестничных площадках и коридорах. В доме их устанавливать бесполезно, кроме комбинации с реле задержки отключения в санузлах и ванных (этот вариант мы рассмотрим тоже).
Если человек передвигается, то он обязательно издает звуки, пусть даже и негромкие, конечно, если нет задачи пройти бесшумно. Это стук открывающейся или закрывающейся двери, шум шагов разговоры (и даже сработавшего замка). Их и фиксирует датчик.
Совместная работа с освещением его основана на следующем принципе. Например, датчик шумовой для освещения смонтирован на лестничной площадке (о том, где их лучше устанавливать, а где нежелательно расскажем ниже), возможны два варианта.
Первый вариант
- Человек вошел в двери.
- Акустический датчик услышал шум и дал приказ на включение освещения.
- Пока мы идем (если только стараемся не скрывать свои шаги как ниндзя), он слышит шум и оставляете свет включенным.
- Последний звук — закрытая дверь, освещение отключено.
Второй вариант
- Реле слышит звук (шаги, замок, скрип двери, разговор), подается команда на реле задержки времени и одновременно включается освещение.
- После того как прошло заложенное в реле задержки время (одно должно быть достаточным для того, чтобы пройти коридор или лестничную площадку) освещение выключается.
Функция задержки может быть встроена как в само акустическое реле (большинство моделей), так и выполнятся с помощью дополнительных узлов.
Надо отметить, что и в первый вариант работы реле может включаться реле задержки, но только не выключения, а включения. Это делается для того чтобы защититься от ложных срабатываний. То есть освещение не включается от кратковременного шума (например, удара грома на улице или сигнала автомашины), необходимо чтобы звук продолжался в течение некоторого времени.
Реле, реагирующее на шум, имеет как достоинства, так и недостатки.
Достоинства
- Реле, как правило, несложное, а значит цена на него небольшая.
- В отличие от датчиков движения оно не срабатывает при передвижении домашних животных и грызунов и на электромагнитные наводки.
Минусы
Чтобы избежать включения в светлое время суток освещение его нужно включать либо вручную, либо с помощью таймера. Возможен вариант установки датчика освещенности на улице.
- Акустическое реле нельзя установить в жилых комнатах, так как освещение будет выключаться, например, после того, как вы устроитесь с книгой на диване и не будете издавать никаких звуков.
- Реле плохо работает, точнее, постоянно включается, если большой уровень фонового шума. Например, нельзя его установить в подъезде, который выходит на шумную улицу.
Реле, реагирующее на команды
В простейшем случае это может быть звук гораздо громче, чем те, которые могут быть слышны при обычном присутствии людей в комнате. Например, хлопок в ладоши.
Автор этой статьи собирал подобную конструкцию в детстве, посещая дом пионеров. Такое реле фактически представляет собой обычное реле шума, только порог его срабатывания выше и оно различает минимум две команды.
Например, хлопнули один раз, свет зажегся, два раза погас. Его вполне можно устанавливать в жилых помещениях, правда, все-таки наверно удобнее пользоваться обычным выключателем, чем постоянно хлопать.
В более сложном варианте можно собрать устройство, которое будет различать голосовые команды. То есть реле будет различать речь, так как браузер различает «О’ Кей Гугл». Правда, промышленных вариантов этого реле пока нет в продаже.
Механизмы управления
Конструктивные особенности определяют не только функции, но и внешний вид устройства.
Работа наиболее простых и распространенных клавишных выключателей заключается в замыкании цепи при нажатии. Популярность таких моделей объясняется низкой ценой, легкостью установки и ремонта, приемлемым сроком годности, надежностью и тем, что процесс использования проходит на автомате, без лишнего напряжения. В аварийных случаях режим включенного или выключенного света определяется по положению клавиши.
Чуть выше в ценовом диапазоне – кнопочные выключатели. Они отличаются разнообразием дизайна, есть модели с подсветкой панели в режиме темноты. Некоторые изделия работают по принципу ключа, при котором включение и выключение происходит последовательностью нажатия.
Другой, импульсный вариант с фиксацией – кнопка остается во вдавленном состоянии при включенном свете и возвращается в исходное положение при выключении. Есть также устройства с двумя кнопками: при надавливании на одну, другая выдвигается.
Поворотный механизм стилизованный под старину достаточно удобен в использовании, герметичность корпуса позволяет использовать его в помещениях с повышенной влажностью. Но подобный экземпляр нужно искать в специализированных магазинах и придется раскошелиться за особый дизайн.
Диммер, устройство включения освещения со шкалой интенсивности, создает дополнительный комфорт и способствует экономии электроэнергии. Механические диммеры с функцией управления яркости могут работать только с лампами накаливания, при подключении ламп другого типа может получиться перерасход энергии и устройство очень быстро выйдет из строя.
Дополнительные функции могут быть обеспечены диммером, который устанавливается в стандартный проем для встроенного выключателя. Управление осуществляться вращением тумблера, крайние позиции которого выполняют включение и выключение.
Электронные диммеры могут быть оснащены дополнительными автоматами таймерного включения, имитацией присутствия, режимами плавного отключения и включения, затемнения, мигания и т.п. Такие устройства подбираются строго по типу используемых осветительных приборов. В них может быть встроено бесконтактное управление, осуществляемое по радио или инфракрасному каналу, а также при помощи шумовых сигналов или голосовых команд.
Сенсорными панелями, как правило, оснащаются многофункциональные устройства. Они наиболее удобны и гарантируют наибольшую безопасность от коротких замыканий. Управлять освещением дома или квартиры можно и при помощи пульта, что вполне актуально для больших площадей.

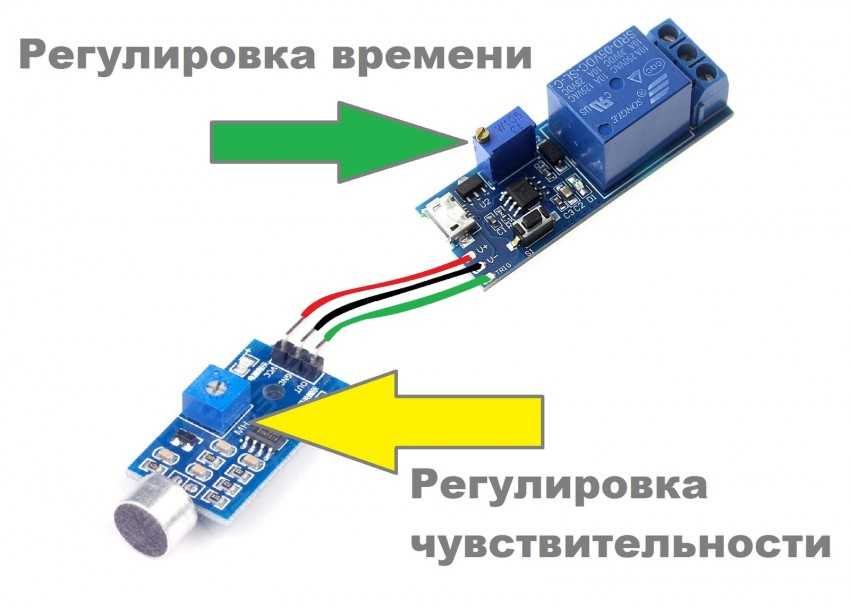

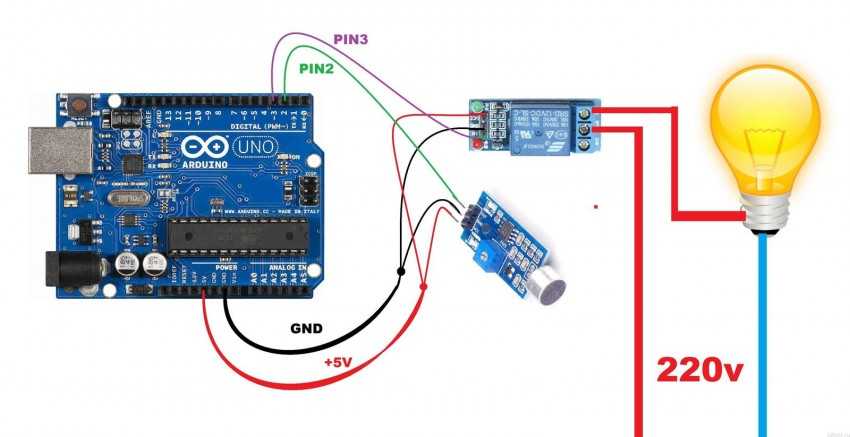

Можно обзавестись недорогим, по сравнению с многофункционалами, акустическим выключателем, работающим по хлопку. Другой бесконтактный вариант – оптико-акустическое устройство, реагирующее на шум и движение. В этом случае для управления светом достаточно просто взмахнуть рукой на близком расстоянии от датчика. Эти эффектные способы освещения лучше совместить с обыкновенным выключателем, во избежание нервотрепки из-за заводских дефектов и недоработок.
Сужение выбора пользу стандартных клавишных и кнопочных выключателей освещения, дает лучшее соотношение цены и качества. А если нужна высокотехнологичная многофункциональная система, стоит оградить себя от приобретения дорогостоящей продукции низкого качества, предварительно проверив авторитет и подлинность производителя.
