Какой фундамент под двухэтажный дом лучше, расчёт глубины и его толщина

Виды

Ленточный фундамент представляет собой сплошную замкнутую опорную конструкцию, расположенную под всеми внешними и внутренними несущими стенами. Фактически, это — заглубленный цоколь, способный выдерживать нагрузки от веса здания, давление грунта и прочие воздействия.

Существуют следующие разновидности ленточного фундамента:

  • Монолитный. Представляет собой цельную отливку из железобетона, имеет максимальную прочность и несущую способность.

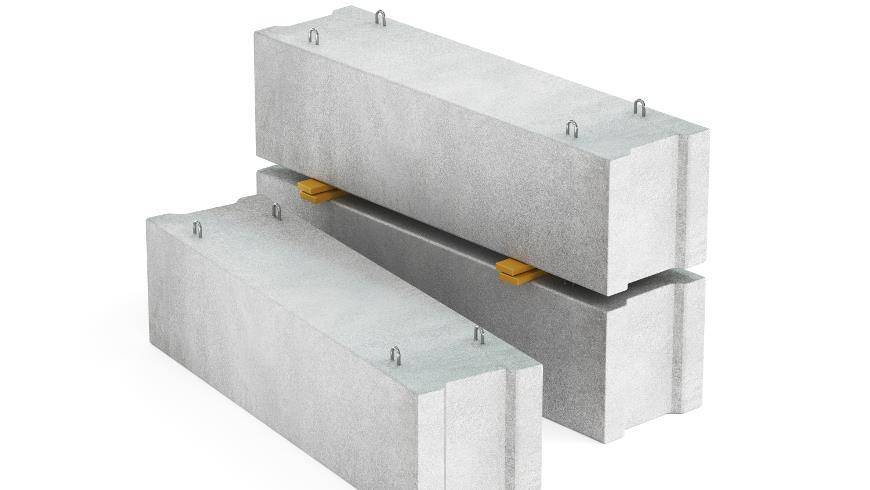

  • Сборный. Лента строится из отдельных фрагментов или элементов — фундаментных блоков (ФБС), кирпича, природного камня и т.д. Эксплуатационные качества этого типа основания несколько ниже, чем у монолитной ленты.
  • Комбинированный. Представляет собой сочетание ленточного основания с другим типом — например, свайно-ленточный. Позволяет получить опорные точки, на которых устанавливается несущий пояс.

Кроме того, существуют разновидности по глубине заложения:

  • Незаглубленный. Создается на абсолютно неподвижных грунтах — скалах, прочных устойчивых почвах. Встречается крайне редко.
  • Мелкозаглубленный. Используется для строительства на прочных почвах, не подверженных морозному пучению. Глубина заложения меньше уровня зимнего промерзания грунта.
  • Заглубленный. Глубина заложения такой ленты несколько ниже уровня промерзания грунта. Используется для самых массивных и тяжелых построек, годится для большинства типов грунта и гидрогеологических условий.

Выбор подходящего типа обусловлен анализом всех условий участка — составом грунта, количеством и свойствами слоев, глубиной залегания почвенных вод и т.д.

«Подушка» под основание

Не стоит забывать о том, что помимо такого параметра, как толщина ленточного фундамента необходимо произвести расчет толщины и подушки под него. В этом случае все точно также зависит от типа почвы. Если песчаный грунт, как известно не подвержен изменениям, то в надежности основания можно быть уверенным, а вот на пучинистой почве все намного сложнее.

Глинистые почвы, или зоны в которых грунтовая вода расположена близко к поверхности, в морозы подвергаются сильному пучению, что сказывается и на основании здания. Также такие почвы подвергаются изменениям не только зимой, но и осенью и даже летом. Например, при обильных дождях они набухают, а в засуху наоборот оседают, из-за этого разница в отметках грунта может составлять 10-15 см.

Разумеется, при неправильно возведенном основании столь значительные изменения почвы не останутся не замеченными и скорее всего, приведут к тому, что фундамент не выдержит нагрузки и лопнет.

Для предотвращения неприятностей, ленточный фундамент не только закладывают на глубину ниже промерзания грунта, но и устраивают под ним песчаную подушку.

Видео описание

Какие существуют типы фундамента? Как происходит строительство фундамента и сколько стоит? Все это и многое другое смотрите в данном выпуске:


Схема глубоко заглубленного основания Источник kamtehnopark.ru

Иногда возникает необходимость в усилении фундамента кирпичного дома. Это можно сделать различными способами, в число которых входит:

  • Усиление инъекциями. Вокруг цоколя убирается грунт, на открывшееся основание наносится раствор цемента (используется специальное оборудование).
  • Усиление сваями. Вдоль фундамента устанавливаются сваи.
  • Усиление обоймой из железобетона. По периметру обустраивается опалубка, монтируется армирующий пояс и заливается бетонная смесь.
  • Усиление защитной стенкой. Изготавливается внешняя стенка из бетона, иногда она поднимается на высоту до одного метра.


Усиление железобетонной плитой Источник pallazzo.su

Глубина ленточного фундамента для двухэтажного дома

Фундамент – основа любого строения, поэтому крайне важно при обустройстве не допустить даже малейших ошибок. Качественно сделанная основа не только укрепит строение, но и продлит срок его эксплуатации

Строительство двухэтажного дома также начинается с проработки фундамента, но для начала нужно исследовать грунт на предмет его состояния и высоты грунтовых водоносных слоев.

Такие геодезические исследования обязательны для того, чтобы рассчитать, какая глубина, высота нужны для фундамента будущего дома.

Фундамент – основа любого строения, поэтому крайне важно при обустройстве не допустить даже малейших ошибок

Для определения глубины фундамента высчитывается не только вид грунта и высота водоносных слоев, но и точка промерзания почвы. В частности разделяется несколько типов грунта:

  1. Пучнистые – это мелкий песчаник, суглинок и другие нетяжелые составы.
  2. Непучнистые – это полускальные и скальные породы.
  3. Слабопучнистые считаются более тяжелыми. Сюда входят гравелистые (крупные и среднекрупные), а также крупнообломочные грунты.

Важно! Ленточный фундамент для двухэтажного дома на слабопучнистых грунтах отнимет не только силы, но и финансы. Поэтому лучше выбрать любой другой тип фундамента. Высота подхода грунтовых водоносных слоев также влияет на то, какие размеры будет иметь фундамент для двухэтажного дома

В случае близкого нахождения точки выхода при наличии пучнистой почвы, глубина должна быть как можно меньше

Высота подхода грунтовых водоносных слоев также влияет на то, какие размеры будет иметь фундамент для двухэтажного дома. В случае близкого нахождения точки выхода при наличии пучнистой почвы, глубина должна быть как можно меньше.

А такое сочетание грозит большими затратами и выбором нестандартных решений. Однако, ленточный фундамент тем и хорош, что его можно заглублять на 0,7 метров и при этом быть уверенным в прочности основы.

Дополнительные работы потребуются не самые сложные — гидроизоляция несущей конструкции.

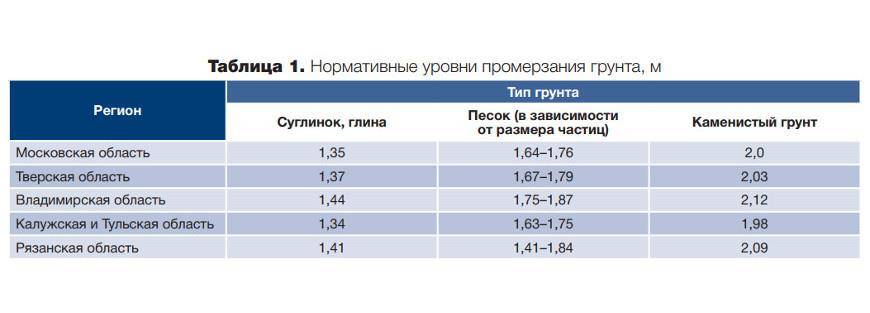

Точка промерзания грунта – последний критерий в выборе глубины пролегания несущей основы для двухэтажного дома. Но тут есть свой секрет: в случае не пучнистого грунта на участке, точка промерзания большого влияния не оказывает.

Расчет глубины и ширины фундамента для двухэтажного дома

Глубина несущего основания зависит также от материалов для постройки дома

После определения главных факторов, рассчитываются основные параметры несущей основы: глубина, ширина, высота ленточного фундамента.

Совет! В случае возведения каркасного двухэтажного дома, расчет глубины траншеи производится по стандартным параметрам каркаса высотой 70 см.

Как правило, ширина основания дома определяется как предполагаемая толщина внешних стен плюс 15 см. Но такие расчеты весьма приблизительны, чтобы определить более точные параметры, нужно учитывать следующие данные:

  1. Площадь подошвы ямы, для определения габаритов которой необходимо знать массу конструкции и несущую способность;
  2. Толщина основных стен строения;
  3. Рыхлость почвы;
  4. Точку промерзания.

Совет! Глубина несущего основания зависит также от материалов для постройки дома, климатических условий и места строительства. Двухэтажный дом считается малоэтажным типом строения, поэтому вполне подходит материал типа кирпича, шлакоблока. Ленточный фундамент для таких домов может быть мелкозаглубленного типа.

Формула для расчета: 0,8 м умножить на количество этажей будущего дома. Получается цифра 1,6 – именно такая глубина считается стандартной для двухэтажного дома.

Особенности ленточного фундамента

Ленточный фундамент относится к монолитному типу и идеален на песчаных, глинистых почвах

Ленточный фундамент относится к монолитному типу и идеален на песчаных, глинистых почвах. Используется также на грунтах с перепадами 20-50 см. Отличие данного типа несущей основы в расположении по всему периметру строения, включая несущие стены.

Ширина основы должна превышать толщину стен, при этом учитывается максимальная нагрузка на грунт для имеющегося вида почвы. Толщина же зависит от материала строительства. Например, если используя бетон, ширина основы берется стандартная – 25 см, железобетон – ширина 10 см, натуральный камень – ширина 50 см.

В вопросах определения, какой именно должна быть высота заглубления фундамента, стоит обратить внимание на тип сооружения. В частности, для деревянных строений выбирается высота заглубления не более 15-20 см ниже точки промерзания грунтов, а вот для более тяжелого двухэтажного дома из кирпича, высота заглубления требуется от 30-40 см ниже уровня промерзания

Ленточный фундамент под дом из пеноблоков

Ленточное основание представляет собой сплошную полосу (ленту) из бетона или штучных материалов, расположенную под всеми внешними и внутренними несущими стенами. Для строительства выкапывается траншея, в которой на слое песчаной засыпки создают ленту определенной высоты и ширины.

Все параметры фундамента подлежать предварительному расчету, выполненному на основании обследования участка, анализа гидрогеологической обстановки и прочих факторов.

Пенобетон — самый легкий из всех подобных материалов. Вес постройки из него в 2-5 раз меньше, чем вес дома такого же размера, сложенного из кирпича. Это позволяет строить фундамент с меньшей несущей способностью.

Ленточное основание под такую постройку можно существенно уменьшить, как в отношении глубины заложения, так и ширины ленты. Это позволяет снизить объем земляных работ и уменьшить количество строительного материала.

Нормативные требования

Сооружение фундаментной ленты мелкой закладки под одноэтажным домом возможно даже на подушке из песка и гравия, это помогает экономить деньги и ускорить производство работ безо всякого риска. Но выполнить такую работу можно только на определенных грунтах:

  • несклонных к пучению;
  • полностью сухих;
  • отличающихся равномерным промерзанием.

Железобетонная лента с мелким заглублением под небольшим частным домом делается шириной 0,3-0,5 м под землей, высота цоколя составляет самое меньшее 0,3 м. Для наибольшей точности работы начинают с разметки, потом копают траншеи, стенки которых должны быть вертикально ровными. Малое заложение позволяет обойтись траншеями глубиной 0,5 и шириной от 0,6 до 0,8 м. Когда выемки выкопаны и выровнены, делается песчаная подушка 200-400 мм. Ее полагается трамбовать, поскольку чем плотнее основание, тем меньше будет со временем просадка всего дома.

Засыпка песка производится послойно, по 150 мм, его требуется перед трамбовкой увлажнить. Для наивысшей механической прочности сверху засыпают гравий с поливкой жидким бетонным раствором.

Чтобы сформировать опалубку, используют отшлифованные с одной стороны доски толщиной 2 см. Вместо них, можно брать еще:

  • шифер в виде плоских листов;
  • листовой металл;
  • фанеру.

Укрепление опалубки производится при помощи распорок и опорных кольев, ее обязательно следует выверять по вертикалям и горизонталям. Изнутри конструкция прокладывается плотным гидроизоляционным материалом. Чтобы необходимая толщина этого материала была меньше, следует подбирать глубину закладки, ориентируясь на уровень и движение подземных вод.

Фундамент в виде ленты для двухэтажного дома из кирпичей кладется в котловане, засыпаемом 0,3 м песка. Так как дом придется оборудовать санузлами, рекомендуется добавить поверх водопроводных и канализационных труб стяжку из цемента и песка толщиной до 0,1 м.

На застывшую стяжку кладут гидроизоляцию, а вот теплоизоляционный слой нужен не всегда. Потом идет каркас, создаваемый из арматурной стальной сети, далее опалубка. Только после этого и можно заливать ленту как таковую. Подошва основания под дом должна обязательно заходить на 200-250 мм глубже, чем промерзающая линия. Дома из пеноблоков легче, чем аналогичные по размеру кирпичные постройки.

Но это не означает автоматически, что можно закладывать фундамент ближе к поверхности. Придется проанализировать все параметры, характеризующие геологическую структуру участка

Дополнительно принимается во внимание тяжесть предусмотренных проектом перекрытий, мебельных изделий, снеговая нагрузка, которая может присутствовать на крыше даже на короткий срок. Среди разных вариантов закладки по глубине следует выбирать тот, что только можно позволить себе, по материальным соображениям. Грунт в разных местностях промерзает на 100-180 см, и в большинстве случаев выбирают заложение до 150 см

Грунт в разных местностях промерзает на 100-180 см, и в большинстве случаев выбирают заложение до 150 см.

Нужно учесть, что даже при использовании сведений геологоразведки и норм СНиП при расчетах позволяет найти только минимально необходимые величины.

Траншеи продумываются и откапываются сразу с резервом под все необходимые слои подсыпки, стяжки и дополнительные конструкции. Относительно легкий дом на грунте, несклонном к пучению, допускается ставить на основание глубиной 600 мм, выполненное в формате плавающей ленты. Такая конструкция должна тщательно рассчитываться, только это позволяет избежать разрушения при подвижках грунтовых масс.

Лента под газобетон должна быть рассчитана не менее тщательно, чем под кирпич или иной тяжеловесный материал. Легкость надземных конструкций обманчива, без тщательных расчетов по прочности и несущей способности опоры они окажутся ненадежными. Проект фундамента следует готовить, максимально гася выталкивающую силу. Для более тяжеловесных стенных материалов она несущественна, а вот облегченные газобетонные блоки легко выталкиваются из почвы.

Если все же сделан именно выбор в пользу заливной опоры, при расчете ориентируются в первую очередь на:

  • массу стен и оказываемое ими давление на 1 пог. м;
  • массу всех перекрытий;
  • тяжесть кровельных материалов и подстилающих конструкций.

Высота и толщина фундамента для двухэтажного дома

Существует несколько типов опор для частного дома:

  1. Ленточный фундамент;
  2. Столбчатый;
  3. Монолитный.

Свайный фундамент категорически не подходит из-за своей неустойчивости. Варианты на сваях могут выдержать одноэтажный кирпичный дом, но высокое двухэтажное здание, даже из бруса, будет слишком тяжелым.

Винтовые сваи могут пригодиться при установке небольшого двухэтажного здания подсобного назначения, но для домашнего строительства их не рекомендуется использовать – впоследствии будет сложно узаконить стройку.

Столбчатый устанавливается под обычный ленточный, как на фото. Это помогает дополнительно укрепить конструкцию. В большинстве случаев, такой вариант используется на подвижных почвах или болотистой местности.

Ленточный фундамент для частного двухэтажного дома легко сделать своими руками, именно к такому типу конструкции чаще всего и прибегают современные мастера.

Лента позволяет обеспечить правильное распределение нагрузок между стенами и узлами, и сэкономить значительное количество средств на бетонировании.

При выборе такой конструкции очень важно произвести расчет нагрузок, которые будут оказываться на несущую систему, чтобы вычислить оптимальные показатели глубины и ширины опоры и подошвы. Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым. Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым

Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым.

Высота и толщина фундамента для двухэтажного дома – это основные параметры, которые необходимо знать для того, чтобы вычислить несущую способность системы.

Количество этажейНаименьшая ширина фундамента, ммНаименьшая площадь подошвы при колоннах с шагом в 2,5-3 метра
Наружные стеныНаружные облицованные стеныВнутренние перегородки
12503152000,4
23503803500,75
34504455001

При этом значение может изменяться при повышении уровня грунтовых вод. Если Вы планируете строить дом в болотистой местности, то нужно рассчитать также уровень высоты стоков.

Это важно не только для уровня заглубленности, но и для расчета ширины. Если при подъеме грунтовых вод, глубина предполагаемого основания становится меньшей, чем ширина, то значения изменяются в большую сторону:

Количество этажейШирина ленты, ммШирина под колонный с шагом 2,5 – 3 м
15006304000,8
27007607001,5
390089010002

Многие строители рекомендуют делать размеры фундамента двухэтажного дома на 100 мм больше, чем предполагаемая толщина стен. Это поможет увеличить несущую способность, тем самым продлевая срок службы здания.

Толщина фундаментной ленты зависит от уровня промерзаний грунта, нужно понимать, что этот показатель и глубина опоры – это одно и тоже.

Чтобы правильно рассчитать данный показатель, Вам нужно узнать уровень промерзания грунтов в своей местности. По Российской Федерации уровень промерзания варьируется между 1 метром и 1,8.

При этом в средней полосе нужно придерживаться показателей 1,5 – они оптимальны. Более точные значения Вы сможете узнать в любом геологическом бюро своего региона.

Если дом планируется с подвалом, то также обязательно уточните уровень грунтовых вод. В некоторых городах он настолько высок, что не спасает даже дренаж. Но даже эти показатели не являются завершающими.

Помимо внутренних параметров, Вам также нужно рассчитать высоту фундамента над землей. Это значение зависит от строительных материалов дома и несущей системы.

Например, для опоры из газобетона и пенобетона это значение равняется 300 мм, для обычного раствора из бетона – 200 мм.

Укрепление опоры необходимо для придания конструкции дополнительной жесткости, Вам нужно установить арматурные узлы на местах пересечения стен, а также под несущими стенами. Соединяются арматурные проволоки при помощи связок или сварного соединения.

Фундамент для кирпичного двухэтажного дома нужно обязательно дополнительно армировать. Это поможет защитить основание от растяжения и деформации при эксплуатации.

Лучше всего для высокого здания использовать ребристую арматуру. Она подойдет для каркасного здания и дома из газоблоков или газосиликата.

Благодаря неравномерной структуре именно такая проволока обеспечивает максимальное сцепление с бетонным раствором фундамента.

Глубина закладки для одноэтажного строения

Обустроив несколько шахт, проверяем через 24 часа, нет ли в ней воды. Если сухо, можно смотреть на какой глубине плотный грунт. При бурении со сменой слоя земли (определяем визуально) промеряйте рулеткой глубину. Отверстия делать лучше по всему периметру участка, составляя карту залегания несущего грунта.

Диаметр бура при проверке используйте 200−250 мм. Начертив предварительный эскиз, вы будете иметь представление, где и сколько необходимо копать. Учесть придётся ещё несколько важных факторов, уровень промерзания и глубину несущего слоя земли. Актуально это и для одноэтажного и двухэтажного дома из любого материала, не только из пеноблоков.

Какой фундамент подойдет

Существует 4 основные разновидности фундаментов:

По способу монтажа фундаменты под коттедж из газобетона могут быть монолитными или сборными. Первый вариант используют чаще в виду его простоты.

Чем руководствуются специалисты при выборе типа конструкции:

  • массой здания/строения;
  • типом грунта;
  • наличием грунтовых вод.

Ленточный фундамент под газоблоки

Самый распространенный тип фундаментов под любые дома – ленточный. Его конструкция подходит для установки на пучинистых, песчаных и прочных грунтах. Лента представляет собой замкнутый контур, расположенный под всеми наружными и внутренними стенами.

Для облегченного газобетонного дома установка массивного фундамента не потребуется – запас прочности и расходы на монтаж и материалы не оправдают себя в процессе эксплуатации сооружения. Для такого оптимально принять мелкозаглубленную конструкцию.

Основные пункты расчета:

  • ширина фундамента должна быть больше, чем толщина стены на 50 мм и более;
  • высота стенки основания должна возвышаться над уровнем земли минимум на 30 см. Это необходимо для защиты газобетона от намокания;
  • марка бетона для заливки тела фундамента – не ниже М300, можно М400, но более нецелесообразно;
  • конструкцию следует армировать прутками диаметром 10-12 мм с шагом не менее 15 – 20 см.

Глубина заложения подошвы облегченного основания под стены из газобетона зависит от глубины промерзания грунта в регионе:

  • 0,5…0,8 м при промерзании 1 м;
  • 0,75…0,9 м при промерзании 1,5 метра;
  • 1,0…1,2 м при промерзании 1,5 м и глубже.

Заглубление производится одинаково для фундамента из блоков и монолита. К величине необходимо прибавить еще 10-15 см для песчаной подсыпки и бетонирования.

Свайный фундамент – решение для строительства на слабых грунтах с низким залеганием несущих пластов (пески, глинистые почвы). Для одноэтажного и двухэтажного здания из газобетона достаточно использовать сваи винтовые, сделанные из полых труб с наконечником, буронабивные (созданные непосредственно в грунте).

Чтобы подобрать сваи нужной длины, необходимо исследовать грунты и рельеф местности. Конструкция дает возможность строительства на неровной площадке без потребности в дорогостоящих земляных работах.

Если основание стабильное под всей площадью будущего дома, то разница в длинах труб будет равна величине рельефного перепада. Подходящий для строительства дома диаметр свай – 133 мм. Изделия с меньшими параметрами предназначены для более легких построек из газобетона и навесов, поэтому экономить на сваях опасно.

Располагают свайные опоры по периметру домика и под его несущими стенами в пересечениях, углах и по длине с шагом не менее 1,5 метров. На установленные опоры монтируют ростверк из металла (в данном случае) – именно на него будут опираться стены строящегося дома.

  • подходят для установки на слабых грунтах;
  • небольшая стоимость изделий и их монтажа;
  • высокая несущая способность;
  • возможность установки на неровной местности;
  • сваи могут быть выбраны в качестве несущей конструкции на грунтах с высоким уровнем грунтовых вод.

К недостаткам относится сложность (чаще невозможность) обустройства подвала и потребность в усиленной теплоизоляции пола первого этажа.

Столбчатый фундамент

Этот тип несущих конструкций имеет место, но под частный дом из газоблоков устройство такого фундамента недопустимо – слишком малая несущая способность. Конечно, можно установить ростверковую систему на опоры из кирпича или бетона, но лучше оставить этот вариант для гаража, бани или беседки.

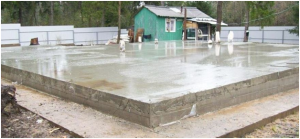

Плиты

Плитное основание подойдет для возведения дома из блоков газобетона на пучинистых и подвижных грунтах. Оно представляет собой монолитную подушку под всю площадь здания. Такая конструкция стоит немало, но сравнительно проста в монтаже, который можно осуществить своими руками:

В грунте выкапывают котлован глубиной 40-50 см.
На дно насыпают песок слоем толщиной 10-15 см, прокладывают его геотекстилем (рекомендуется).
Сверху насыпают гравий. Иногда песок и гравий смешивают и делают общую засыпку.
Далее укладывают гидроизоляцию, предназначенную для защиты поднимающихся грунтовых вод (2-3 слоя рубероида).
Устанавливают опалубку по периметру конструкции.
Затем укладывают арматурный каркас. Он рассчитывается с учетом размера и массы дома, поступающих нагрузок от грунта. Используемая арматура – d14 и более.
Заливают бетонный раствор марки М300 и более

Важно делать это равномерно, чтобы все участки схватывались равномерно.

Высота плавающей плиты над поверхностью

Согласно нормативам СП 21.13330 плитный фундамент можно заглублять на любое расстояние, ориентируясь на уровень УГВ, состав почвы. Однако, чем выше расположена плита над поверхностью, тем больше ресурс у стеновых материалов. Например, ремонтопригодность нижних венцов сруба гораздо выше, если они находятся над землей.

Поэтому для брусовых, бревенчатых срубов обычно применяются плиты с ребрами жесткости:

  • чашеобразная – отливается плита, после набора прочности бетона монтируется опалубка, изготавливаются ж/б балки под несущими стенами
  • перевернутая чаша – наружные щиты опалубки выше, внутренние остаются под бетонной конструкцией на весь период эксплуатации, внутренний периметр заполняется песком либо укладывается пенополистирол для утепления конструкции

На пучинистых грунтах необходим расчет сечения арматуры, ячейки сетки нижнего, верхнего пояса. Запрещено жестко связывать фундаменты присторев, отмостку с плавающей плитой. Различные нагрузки, неравномерное промерзание почв под этими конструкциями могут привести к раскрытию трещин в железобетоне.

В этом случае расчет производится на растяжение подошвы от сборных нагрузок, верхней поверхности плиты при возникновении сил пучения.

Внимание: Нижняя сетка может изготавливаться из прутков 10 – 16 мм, так как сборные нагрузки присутствуют всегда. Нижняя сетка вяжется из стержней 8 – 14 мм, поскольку вспучивание частично уравновешивается весом дома

Таким образом, плитный фундамент для надворных построек имеет толщину от 10 см. Для опирания коттеджа потребуется расчет несущей способности. На выбор толщины влияет размер защитного слоя бетона, минимально допустимое расстояние между арматурными сетками.

Расчет толщины плитного фундамента

Существенным недостатком, который имеет фундамент плита, является отсутствие полноценного цоколя. Поэтому используется две разновидности плавающих плит с ребрами жесткости:

чашеобразная плита – ребра жесткости направлены вверх, напоминают балки ростверка, жестко связанные с основной конструкцией вертикальной арматурой

перевернутая чаша – ребра жесткости направлены вниз, за счет чего, сама плита приподнята над грунтом, конструкция используется в утепленных плитах УШП

Ребра жесткости армируются каркасами по аналогии с ростверком, МЗЛФ. Это позволяет снизить толщину плиты в центральной части. Например, в УШП она составляет 10 – 15 см вместо стандартных 25 – 40 см, что позволяет снизить расход бетона на 20%.

Внимание: Ребра жесткости проходят по периметру плиты, под внутренними несущими стенами, через каждые 3 м вдоль короткой стены жилища. Кроме того, расчет толщины конструкции должен учитывать:

Кроме того, расчет толщины конструкции должен учитывать:

  • минимальное расстояние между арматурными сетками – 10 см, согласно СП 63.13330
  • защитный слой бетона – нижний у подбетонки 2 – 5 см, верхний 3 – 7 см

Таким образом, еще до начала вычислений минимальное значение толщины плавающей плиты без ребер жесткости можно выбрать предварительно:

  • трехэтажный кирпичный коттедж – от 40 см
  • двухэтажный бетонный, кирпичный дом – 25 – 35 см
  • двухэтажный сруб, жилище из газобетона – 30 – 40 см
  • каркасная конструкция, СИП-панели – 20 – 30 см
  • надворные постройки, пристрои к дому – 10 – 15 см

Если в проект заложен фундамент плита с ребрами жесткости, толщину центральной части снижают до 10 – 15 см. Расчет несущей способности плитного фундамента для малоэтажного строительства всегда показывает запас 200 – 300%. Однако, запрещено эксплуатировать подобный фундамент на свежих насыпях, торфяниках, пылеватых песках:

  • расчетное сопротивление этих грунтов недостаточно
  • здание будет просаживаться ежегодно

Единственным вариантом для строительства плавающей плиты на не стабильных грунтах является укрепление основания. Например, на торфяниках изготавливаются вертикальные дрены, пятно застройки нагружается песчаной насыпью. Вода выдавливается сквозь дрены, подстилающий слой уплотняет грунт. Строить фундамент по этой технологии можно через 6 – 12 месяцев.

Внимание: Если вместо стен коттеджа используются колонны (например, для панорамного остекления нижнего этажа), необходим расчет на продавливание плиты колонной. Для стен подобные вычисления не нужны, однако цоколь должен отстоять на 30 см минимум от края плитного фундамента внутрь

Это требование обусловлено тем, что нагрузки от веса силовых конструкций, распределяемые стенами, действуют, не только вертикально вниз, но и под углом 45 градусов наружу. Поэтому вектор сил должен располагаться внутри железобетона, а не выходить из плиты наружу. Таким образом, габариты плитного фундамента на 30 см больше размера коробки коттеджа с каждой стороны. Дополнительный расчет в этом случае не требуется.

Толщина подстилающего слоя не зависит от этажности дома, веса стеновых материалов. При высоком УГВ необходимо использовать щебень, который создает разрыв слоя капиллярной юбки. В песках почвенная влага способна подниматься вверх к бетонным конструкциям при отрицательном давлении. Поэтому песчаная фундаментная подушка применяется на участках, где горизонт грунтовых вод находится ниже 1 м от подошвы фундамента.

Лента

Ленточный фундамент – это заглубленная железобетонная конструкция, которую прокладывают под внешними и несущими стенами здания. Ширина, высота и степень заглубленности может быть разной. От этих показателей зависит прочность, устойчивость и надежность фундамента.

Плюсы и минусы

Ленточный фундамент считается универсальным. Он подходит для строительства на разных грунтах и для различных архитектурных сооружений.

Он имеет следующие преимущества:

  • высокая скорость возведения;
  • возможность построить основание дома без привлечения строительной спецтехники;
  • экономичность (за счет того, что основание прокладывается только под стенами, а не под всем зданием);
  • возможность построить цокольный этаж или подвал;
  • высокая прочность (массивная лента может стать надежной опорой для трехэтажного дома из кирпича).

Есть у этого варианта фундамента и свои недостатки:

  • для строительства на торфяных и просадочных грунтах такой вариант не подходит;
  • требуются точные предварительные расчеты.

Область и условия применения

Данный вариант основания подходит для строительства зданий из любых материалов высотой до 3 этажей. Причем строить с его применением можно практически при любых условиях участка. Ленты используются на площадках с выраженным рельефом, с преобладанием скальных пород, с высоким залеганием подземных течений и повышенной пучинистости грунта.

Согласно нормам, заложенным в СНИП, классические ленточные фундаменты могут без ограничений применяться на крупннообломных и скальных грунтах. При возведении зданий на других, менее устойчивых грунтах нужны тщательные расчеты, иногда требуется усиление конструкции.

На биогенных грунтах возведение ленточного основания считается нерациональным. Однако даже в этих случаях оно применяется. Но нужны определенные подготовительные работы – усиление грунта насыпным способом, замена слабых грунтов плотными сыпучими материалами, установка под лентой свай.

Ленточный фундамент: какой он бывает

Прежде всего ленточные фундаменты различаются по степени заглубления в грунт.

Заглубленный ленточный фундамент закладывается ниже уровня промерзания грунта; такая конструкция предназначена для больших тяжелых сооружений с глубоким подвалом либо цокольным этажом. Строго говоря, специалисты не считают экономически целесообразной организацию заглубленного ленточного фундамента высотой более 2,5 м, поэтому для дома с высокими подвальными или цокольными помещениями лучше рассмотреть другие варианты.

Для легких загородных домов заглубленный фундамент не рекомендован: малый вес строения не в состоянии будет компенсировать действие сил морозного пучения грунта на большую площадь его подземной поверхности. Это чревато неравномерными подвижками фундамента и изменением его геометрии, что неизбежно скажется на состоянии конструкций дома.

Мелкозаглубленный ленточный фундамент устраивается выше глубины промерзания и рекомендуется для климатических зон, где эта глубина составляет не более 1,7 м. На непучинистых грунтах конечная глубина заложения фундамента не имеет особого значения и диктуется только инженерными характеристиками здания. На пучинистых грунтах фундамент закладывают на минимальную глубину 0,75 – 1 м, при этом необходимо принимать меры для дренажа и утепления грунта.

Также ленточный фундамент может быть монолитным или сборным.

Монолитный ленточный фундамент сооружается путем заливки бетона в опалубку. Он считается самым прочным и надежным, однако требует времени на застывание бетона и обходится достаточно дорого из-за серьезных земляных работ и необходимости привлечения наемной рабочей силы.

Сборный ленточный фундамент сооружается из отдельных конструктивных элементов. Чаще всего это железобетонные блоки ФБС (нередко используют малоформатные бетонные и керамзитобетонные блоки, и даже кирпич). Преимущества сборного фундамента – простота и быстрота сборки и возможность возводить стены сразу после ее окончания, так как не нужно ждать затвердевания бетона. Недостатком конкретно блоков ФБС считается их большой вес и размер – это неудобно при строительстве небольшого дома. Кроме того, все виды сборных фундаментов подходят только для непучинистых и слабопучинистых грунтов. При средней степени пучения грунтов допускается сооружение сборного фундамента только из блоков, содержащих выпуски арматуры для их соединения между собой.

Плюсы и минусы

Многовековой опыт эксплуатации ленточных фундаментов указывает на такие его преимущества:

  1. Повышенная несущая способность.
  2. Равномерное распределение нагрузок на грунт. Этому способствует замкнутая конструкция, размещенная по всему периметру, и значительная площадь опоры.
  3. Возможность оптимизации конструкции в зависимости от эксплуатационных факторов путем изменения ширины ленты и заглубления.
  4. Универсальность применения.
  5. Простота изготовления позволяет все делать своими руками.
  6. Повышенная долговечность при надежной тепло- и гидроизоляции.
  7. Оптимальное сочетание себестоимости и надежности. При равных прочностных характеристиках ленточный фундамент обойдется значительно дешевле других типов фундаментов.
  8. Достаточно высокая скорость возведения. Она уступает столбчатому фундаменту, но заметно превосходит плитное основание.
  9. Возможность формирования большого, утепленного подвала, а также полноценного цокольного помещения. Если большой подвал не нужен, можно спланировать строение с подвалом под частью дома.

Следует отметить и определенные недостатки ленточного фундамента:

  1. Невозможность возведения на слабых и сильно увлажненных грунтах.
  2. Большое заглубление при большой глубине промерзания грунта.
  3. Большой объем земляных работ, особенно при строительстве заглубленного фундамента и большого подвала.
  4. Необходимость проведения тщательных геологических исследований для определения нужного заглубления ленты.
  5. Длительный период ухода за бетоном, что удлиняет срок приостановки дальнейшего строительства дома.

Глубина заложения ленточного фундамента для дома

Глубина заложения фундамента вычисляется еще на этапе его проектирования. Заглубленная конструкция устанавливается так, что ее подошва находится на 25 см ниже уровня промерзания почвы. Это позволит защитить ее от неравномерных деформаций, которые возникают при морозном пучении грунта.

Высота конструкции зависит от климатических особенностей той или иной местности. Глубину промерзания определяют по формуле. Но, есть готовая таблица, где можно найти эти значения для того или иного региона.

Примерная глубина промерзания почвы в различных регионах РФ и СНГИсточник izchegopostroit.ru

Если говорить о мелкозаглубленном фундаменте, то он располагается на расстоянии 85 см от уровня промерзания почвы. При сооружении конструкции стоит учесть, что она будет иметь низкую несущую способность. Также при сооружении основания стоит учесть уровень грунтовых вод. Подошва должна располагаться на расстоянии 20 см от нее. Итак, как делать ленточный фундамент?

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
