Армирование ленточного фундамента чертежи: ленточный фундамент, схема и расчет количества материалов с калькуляторами

Соединение арматуры между собой

Кроме соединения сваркой внахлест, возможно еще соединение внахлест стержней арматуры при помощи вязальной проволоки. Для этого стержни должны соединяться с нахлестом не менее 30 диаметров, а расстояние между серединами таких стыков должно быть не менее 65 диаметров.

Стыки арматуры должны быть в шахматном порядке чтобы не было стыков соседних стержней в одном уровне.

По СНиП в местах пересечения арматуры необходимо тоже крепить стержни между собой вязальной проволокой или стяжками. Допускается провязка только в 50% стыков в шахматном порядке

Это особенно важно при вязке усиления, когда таких стыков становится не просто много, а катастрофически много и рабочие начинают халтурить. Все концы стержней должны быть провязаны без исключений. В сейсмических районах типа Краснодарского края вообще все стыки должны быть провязаны

В сейсмических районах типа Краснодарского края вообще все стыки должны быть провязаны.

Армирование соседних соединяющихся конструкций на углах – это самое больное место в армировании. Халтурщики или просто неграмотные рабочие берут и делают просто нахлест стержней арматуры в этакую сетку. Но так углы не армируются! При таком армировании стенки как бы работают отдельно вместо совместной работы и в углах фундамента появляются трещины.

В углах, проемах, краях конструкций используют изогнутые элементы. По правилам и СНиП, и Американского института бетона, арматуру можно гнуть на угол 90 градусов на оправке не менее 5 диаметров стержня при толщине до 26 мм, большие стержни гнутся на оправке 8 диаметров. Свободный загибаемый конец арматуры должен быть не менее 12 диаметров. Нельзя гнуть арматуру, один конец которой замоноличен в бетоне. Ну в частном строительстве арматуру 25 не встретишь, так что это больше теория.

Халтурщики и здесь находят способ обмануть – они стержни греют на костре, автогеном для более легкого сгибания. Некоторые даже подпиливают болгаркой. Как вы сами понимаете, такое армирование ничем не лучше укладки в «сеточку».

Конструктивный раздел: как нарисовать чертежи и схемы отдельных элементов

Конструктивный раздел – это уже детализированная часть проекта, в которой приведены как общие, так и отдельные данные, различные схемы расположения элементов постройки: фундамента, лестничных конструкций, перекрытий, стропильного сооружения. Также в эту часть внесены подробные чертежи всех узлов, где указывается специфика изделий и материалов.

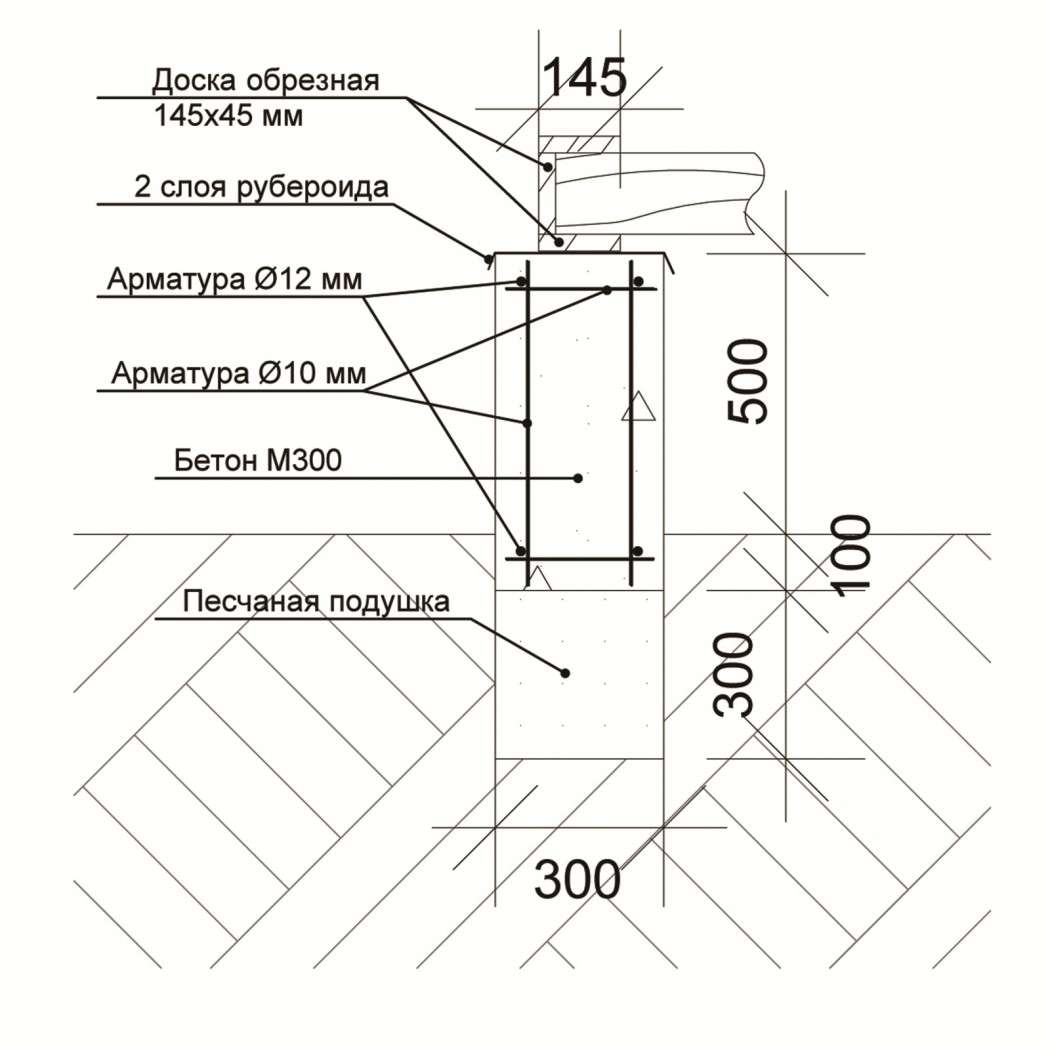

Чертеж сечения фундамента расшифровывает размеры ленточных укреплений дома, глубину их залегания и материалы, которые необходимы для их сооружения.

Изображение фундамента представлено в виде таких планов-чертежей:

• общего плана фундамента;
• схемы продольного сечения;
• чертежа поперечных разрезов.

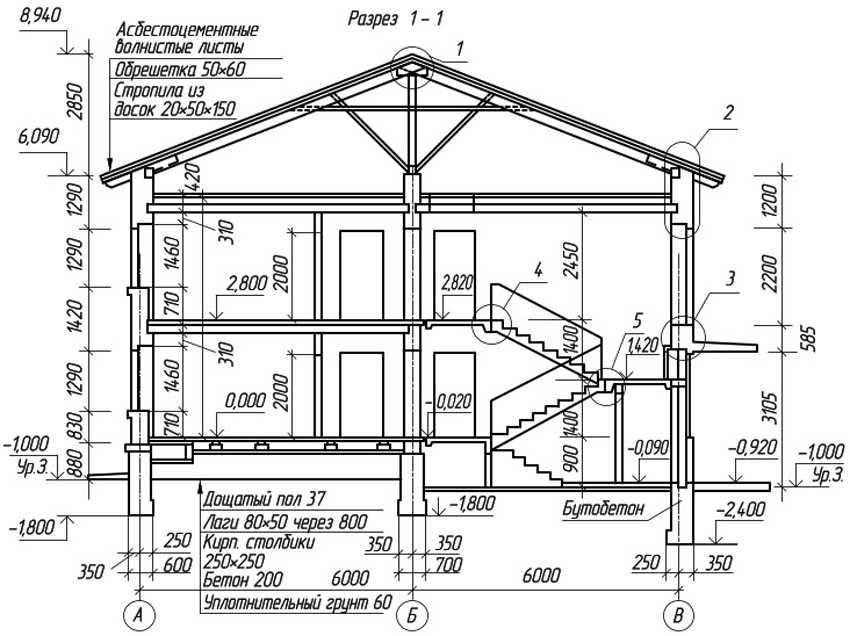

Определенные виды чертежей предусматривают сечение плит перекрытия, их продольные и поперечные разрезы в разных отметках:

• план перекрытия в точке +0,00;
• на отметке + 3,00;
• на высоте +6,00.

На конструктивном этапе делаются схемы расположения фундамента, перекрытий, стропильного сооружения.

Узлы конструкционных деталей – это объекты особого строения, включающие лестницы и пролеты как снаружи, так и внутри помещения. Здесь же приведены точные расчеты на прочность и статичность.

В этом разделе проекта в отдельных таблицах содержатся характеристики и последовательность использования материалов, в частности:

• стальной арматуры;
• железобетонных элементов;
• деревянных перекладин.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Прорисовываем второй этаж

Здесь уже все будет намного легче – ведь помещения в доме могут располагаться идентично (самое главное, не менять взаимное расположение санузлов — для того чтобы не усложнять проведение коммуникаций). Вполне достаточно будет спроектировать место расположения входной двери (многие архитекторы рекомендуют делать два входа на второй этаж — дома и с улицы) и окон.

Шаг 5: Аналогично планируем помещения второго этажа. Не забываем про коммуникации — располагаем санузлы и ванную друг под другом

Шаг 6: располагаем двери

Шаг 7: чертим окна второго этажа

Получили вот такую 3D модель второго этажа

Армирование фундамента

В процессе эксплуатации бетонный фундамент подвергается не только давлению веса строения, но и разнонаправленным нагрузкам, вызванным множеством причин. Например:

• неравномерное изменение объема грунта, вызываемое замерзающей водой;
• перемещение слоев грунта относительно друг друга;
• неравномерная нагрузка из-за особенностей строения и пр.

Решение простое — это значительно усилить фундамент внедрением металлического каркаса.

Что даёт внедрение металлического каркаса

• Устойчивость обычного бетона на сжатие в 50 раз больше, чем на растяжение или изгиб. Внедрение в фундамент силового каркаса усиливает сопротивление растяжению и изгибу;
• Использование каркаса делает из бетона железобетон — материал, который с одинаковым успехом держит нагрузки на сжатие, растяжение и изгиб.

Тонкости при армировании фундаментного основания

Силовой металлический каркас собирается из гладкой и ребристой арматуры Ø7÷32 мм. Как и в любой работе, при армировании фундамента есть ряд секретов и тонкостей, которые не только усилят его прочность, но и помогут сэкономить:

• Обычно для создания горизонтального каркаса используют арматуру А3 Ø10÷16 мм. Данная маркировка говорит о ребристой поверхности прутка, которая обеспечит лучшее сцепление с бетоном.
• При высоте бетонной ленты более 150 мм горизонтальные элементы рекомендуется укрепить вертикальными. Чтобы снизить расходы, эти соединения можно выполнить обычной арматурой А1 Ø6÷8 мм с гладкой поверхностью.
• Расположение горизонтальных слоев силового армирования в верхнем и нижнем слое фундамента эффективно компенсирует нагрузки на всех направлениях. В отдельных случаях требуется добавление дополнительного горизонтального армирующего слоя внутри бетонной отливки.
• Укрепление горизонтальных слоев может проводиться горизонтальными перемычками, частоту и диаметр которых рассчитывают исходя из расчетных нагрузок вдоль поперечной оси. Это предотвращает появление в отливке дополнительных трещин и фиксирует продольную арматуру горизонтальных силовых секций.
• Эффективность крепления горизонтальными и вертикальными соединяющими перемычками можно значительно увеличить, сгибая их в рамку вокруг направляющих прутов.

О расстоянии между элементами каркаса

Вычисление необходимого расстояния между элементами каркаса проводится согласно СНиП 52-01-2003:

1. Минимальный шаг между прутами арматуры зависит от ее сечения и диаметра наполнителя в бетоне (например, щебня или бутового камня), расположения и направления силовых элементов, способа уплотнения бетона. Он должен быть не менее сечения прутка, но и не более 25 мм.

2. Перед определением расстояние между арматурой в продольном направлении, определяем, назначение и геометрические размеры будущей бетонной отливки, но оно не должно быть меньше двойного сечения самой арматуры, но и не более 400 мм.

Армирующий каркас

3. Для поперечных элементов, фиксирующих горизонтальные слои, расстояние друг от друга должно быть больше половины высоты элемента, но и не более 300 мм.

4. Схемы армирования ленточного или монолитного плиточного фундамента должны предусматривать, чтобы арматура не касалась опалубки и не доходила до верхней и нижней поверхности отливки не менее 50 мм.

Так же смотрите

Крепление армирующего пояса

Фиксацию прутов армирующего пояса выполняют:

• вязальной проволокой — отрезками около 300 мм, сложенными вдвое, обвязывают место соединения и стягивают при помощи крюка или специального механического устройства;
• точечной электросваркой — способ подходит только для арматуры с наличием в маркировке буквы «С»;
• пластиковыми строительными хомутами.

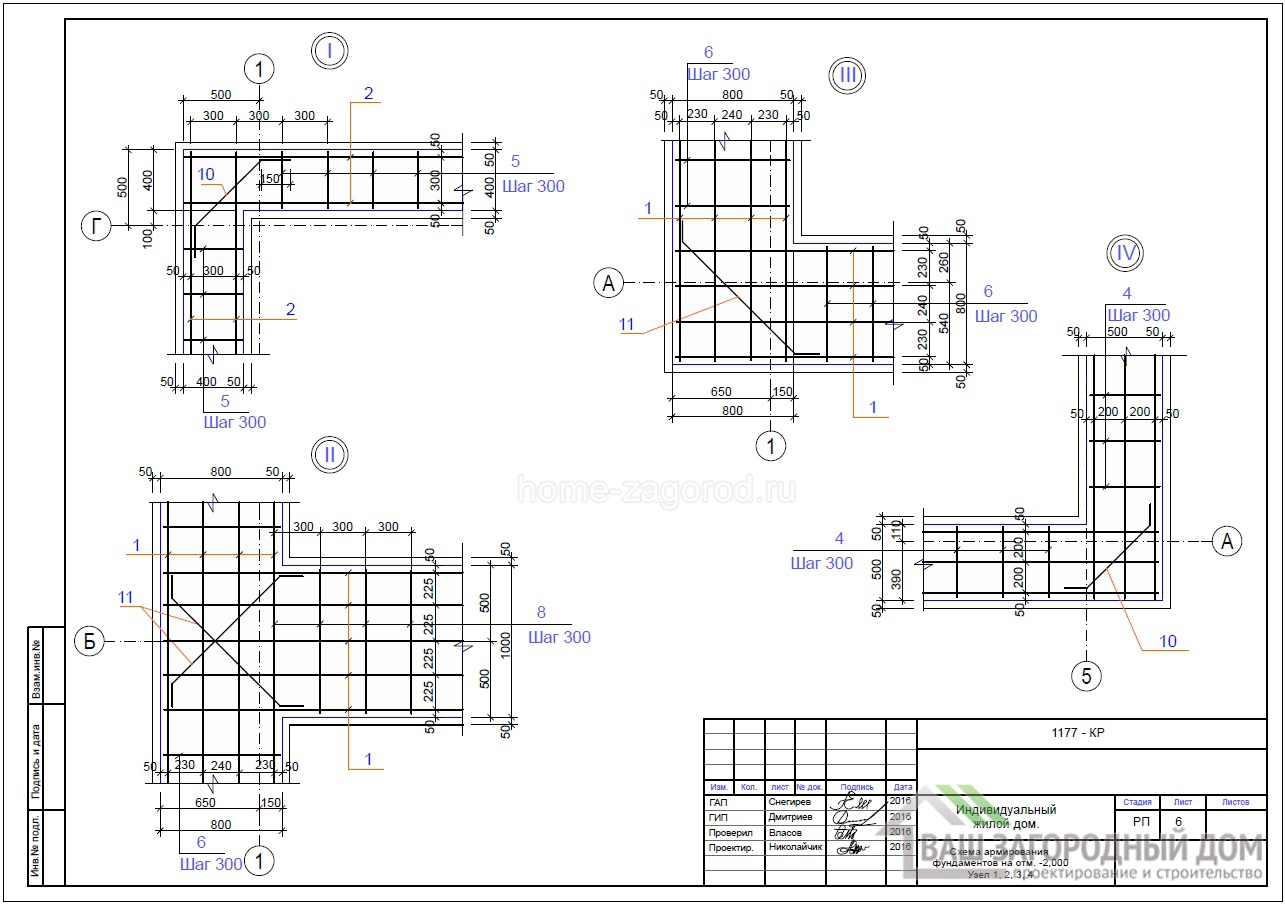

Схема армирования различных узлов

На представленных ниже рисунках показаны схемы вязки углов и примыканий, где: d — диаметр армирующего прута;

L — длина прута.

Важно! В углах и примыканиях пруты должны не просто пересекаться, а их надо загибать, заводя друг на друга с нахлестом. Тогда каркас станет единой пространственной конструкцией, обеспечивающей необходимую жесткость фундамента, защищая его от разрушения при разнонаправленных нагрузках

Как правильно изготовить каркас?

Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.

Схема армирования ленточного фундамента

Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:

1. Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
2. На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
3. Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
4. Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
5. Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.

Схема армирования углов

Схема армирования примыкания

Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.

Использование вязального крючка

Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.

По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.

Самый распространенный способ вязки – крючком

В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.

Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.

Способы вязки

Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:

соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры; проволоку складывают пополам и укладывают под местом соединения; с помощью крючка поддевают петлю; свободный конец подводят к инструменту и накладывают на него с небольшим перегибом; начинают вращать крючок, закручивая проволоку; осторожно вынимают инструмент. На одно соединение внахлест процедуру повторяют 3—5 раз

Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов

На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.

Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.

Как работает арматура

Арматурные стержни способны переносить растягивающие нагрузки примерно в 10 раз больше, чем бетон. Будучи установленными внутрь отливки, они принимают на себя растягивающие нагрузки, не позволяя появиться трещинам, усиливая и укрепляя бетонную ленту.

Арматурный каркас представляет собой пространственную решетку, состоящую из несущих и вспомогательных стержней. Если сама лента в сечении представляет собой прямоугольник, то каркас в сечении образует подобную фигуру, но несколько уменьшенную.

Если на ленту воздействует изгибающая нагрузка, то начинают работать те стержни, которые расположены со стороны, противоположной точке приложения усилия. Они не позволяют ленте изменить форму, принимая на себя внешние воздействия.

ОБРАТИТЕ ВНИМАНИЕ!
Для особо ответственных конструкций используют напрягаемые стержни, которые перед заливкой бетона натягиваются, а после затвердения массива освобождаются. Такие основания способны работать в сложных условиях, но для частного домостроения не используются.. Основными элементами являются горизонтальные стержни — несущие, или рабочие

Вертикальные элементы служат для поддержки рабочей арматуры и в большинстве нужны лишь до момента заливки. После нее рабочие функции выполняют только угловые элементы, испытывающие дополнительные напряжения и эксплуатационные нагрузки

Основными элементами являются горизонтальные стержни — несущие, или рабочие. Вертикальные элементы служат для поддержки рабочей арматуры и в большинстве нужны лишь до момента заливки. После нее рабочие функции выполняют только угловые элементы, испытывающие дополнительные напряжения и эксплуатационные нагрузки.

Вспомогательная арматура делается из более тонких прутков и нужна для исключения смещения основных элементов при заливке и затвердении.

Чертежи

Чертеж ленточного фундамента

Использование чертежей для армирования ленточного фундамента обязательно, если вы хотите соорудить надежную долговечную конструкцию. Используя чертежи можно вычислить все необходимые параметры, расход материалов, а также произвести армирование конструкции в соответствии с технологией.

На примере чертежей можно подробно рассмотреть схему армирования фундамента или любой другой конструкции.

В основном в них отображаются:

1. Возможные нагрузки действующие на фундамент дома.
2. Правильную схему армирования фундамента с обозначением всех пересечений и узлов.
3. Правильное армирование перекрытий и углов.

Схема монтажа фундамента должна отображать:

1. Фрагмент фундамента в поперечном сечении с обозначением всех параметров.
2. Наличие песочной подушки.
3. Уровень заглубления фундамента в грунт.
4. Фрагмент арматуры с обозначением ее параметров.

Как правильно начертить?

Пример чертежа котлована

Любое строительство фундамента начинается с рытья котлована. Именно этот начальный этап следует учитывать при проектировании конструкции. Комплект чертежей должен включать и чертеж котлована под фундамент. Разберем, как правильно вырыть котлован под фундамент.

Для каждого типа фундамента существуют определенные данные установленные СНиП по технике безопасности. Подобную таблицу легко найти в интернете.

Рассмотрим вариант задачи рытья котлована и пошаговую инструкцию как нарисовать чертеж.

Задача. Участок без перепадов высот, значение абсолютной отметки существующего грунта 51,3. Отметка 0,000 в условном значении – 52,07. Отметка низа плиты фундамента -3,000. Бетонная подготовка предусмотрена для размещения под плитой, толщиной в 100 мм. Участок под стройку не стеснен хозяйственными строениями, почва – суглинок.

Следует обратить внимание на то, что относительные отметки на чертеже как правило указываются с двумя знаками после запятой, а относительные – с тремя:

1. Производим вычисление абсолютной отметки низа плиты фундамента: 52,07 – 3,0 = 49,07 м.
2. Производим вычисление абсолютной отметки дна котлована: 49,07 – 0,1 = 48,97 м.
3. Глубина котлована: 51,30 – 48,97 = 2,33 м.

Удобнее всего за угол откоса котлована принять значение в 45 градусов.

Ознакомимся с поэтапным примером выполнения чертежа котлована:

1. Выполняем нанесение на бумагу сетки состоящей из крайних осей и контура фундамента котлована.
2. Выполняем отступ наружу на 100 мм от контура фундамента. Получаем контур подготовки.
3. Выполняем отступ наружу на 500 мм от контура подготовки. Эта цифра служит допустимым минимумом откоса, оговоренного нормами (в предыдущей редакции он составлял 300 мм). Это будет линия дна котлована.
4. Далее следует выполнить отступ от границы дна котлована, 2,33 мм. Поскольку откосы находятся под наклоном в 45 градусов, то их высота, в плане, равна глубине котлована. Этот отступ послужит линией верха откоса. По ней следует нанести условное обозначение для откосов в виде штрих пунктира из длинных и коротких черточек, пролегающих перпендекулярно контуру.
5. После предыдущего шага, все, уже лишние, линии следует удалить. К ним относятся: линия фундамента и контура подготовки. Нанесите отметку дна котлована и отметку уровня земли.
6. Выполняем нанесение недостающих размеров: привязки углов котлована к отстоям.
7. Вносим правки и примечания об соответствии относительных отметок абсолютным.
8. По желанию выполняем зарисовку макета фундамента в поперечном разрезе с обозначением всех необходимых отметок.

Планирование строительных работ

Исходя из того, что цоколь дома выполняет защитные и декоративные свойства, к его возведению стоит подойти серьёзно. Перед тем как приступить к строительству, необходимо разобраться во всех характеристиках конструкции и составить план.

Высота

Стандартная высота цоколя составляет от 50 до 70 см. Более низкий уровень цоколя считается неэффективным, а более высокий необходим в тех случаях, когда в доме предусмотрен подвал или подземный этаж. В последнем случае высота подножия может быть увеличена до 1-1,5 м.

Гидроизоляция

Как уже было сказано, ключевым требованием к устройству цоколя является грамотная гидроизоляция, которая не допустит попадания влаги в материал стен здания. Особенно актуален вопрос гидроизоляции при строительстве деревянного дома.

Вентиляция

Вентиляционные отверстия обеспечивают циркуляцию воздуха в подполе. Обычно их делают на уровне в 15 см выше отмостки.

Отверстия заделываются мелкой металлической сеткой. Зачем это нужно? Во-первых, это предотвратит проникновение вредителей, а во-вторых, поможет в холодную зиму. Сетка не даст крупным кусочкам льда попасть в вентиляцию.

В некоторых случаях на зиму вентиляцию нужно закрывать. Для этого дополнительно оборудуйте отверстия задвижками.

Стоимость работ

Очень часто главным вопросом, волнующим владельца дома, является вопрос о том, сколько стоит возведение цоколя. Ответить на него однозначно не получится. На окончательную стоимость влияет не только то, какие материалы вы будете использовать и в каком количестве, но и то, где вы будете их приобретать.

Для того чтобы определить, сколько стоит работа, вам нужен точный расчёт. Он должен включать в себя следующие аспекты:

• цена необходимых материалов;
• аренда или покупка инструментов;
• стоимость доставки к месту строительства;
• рабочая сила.

Расчет расхода материалов

ленточного фундамента” width=”531″ height=”219″ />

Для того, чтобы рассчитать необходимое количество материалов, следует знать некоторые параметры:

1. Ширину фундамента.
2. Его длину.
3. Высоту отливки.
4. Ширину пояса.

Рассматривать на примере будет удобнее, поэтому в нашем примере ширина фундамента составит 5 м, длина 10 м, высота отливки 0,3 м, ширина пояса 0,2 м.

В первую очередь, необходимо вычислить полный объем отливки. Для этого, при использовании нехитрых формул, узнаем периметр основания, а потом полный объем отливки умножив периметр на ее высоту и ширину пояса.

По формуле это будет выглядеть так:

• Р = АВ + ВС + СD + АD = 5 + 10 + 5 + 10 = 30;
• V = 30 х 0,3 х 0,2 = 1,8;

Но на этом подсчеты не заканчиваются. Узнав самый главный параметр – объем отливки, занимающий 1,8 квадратных метров, следует рассчитать объем внутренней части фундамента, конкретнее говоря, того, что находится внутри фундаментной ленты.

Для этого, необходимо умножить ширину и длину основания на высоту отливки, в итоге у нас получается: 5 х 10 х 0,3 = 15 кубометров – это общий объем.

Объем отливки: 15 – 1,8 = 13,2 метров кубичных.

В итоге, следует узнать количество арматуры, которое потребуется для армирования.

К примеру, диаметр составляет 13 мм, в отливке – 2 горизонтальные нити, т.е. 2 прута, по вертикали прутья будут располагаться через каждые полметра. Поскольку периметр фундамента заранее известен – 30 м, то 30 х 2 (горизонтальные прутья) = 60 м. Расчет вертикальных прутьев: 60 х 2 + 2 = 122 прута (120 интервалов по 0,5 м и два по краям).

К данной сумме следует прибавить еще по одному пруту на угол здания. В общем получится 126 прутьев.

К примеру, высота прута составляет 60 см. В итоге: 126 х 0,6 = 75,6 м.

В конце расчетов производим вычисление материалов на опалубку.

Вообразим, что опалубка будет сооружаться с досок толщиной в 3 см, длиной в 7 м и шириной 25 см. Узнаем площадь боковых поверхностей: периметр следует умножить на высоту отливки, а затем на 2 (это запас без учета уменьшения внутреннего примера против наружного): 30 х 0,3 = 9 метров квадратных.

Площадь доски для опалубки: 7 х 0,25 = 1,75 квадратных метров; 9/1,75 = 5,14. Округлим вычисленное число 5,14 к 6. Это и будет необходимое количество досок – 6 досок длинной в 7 метров.

После проведения вычислений вы получите округленное количество необходимых материалов.

Как выбрать бетон

Требования СНиП к бетону достаточно жесткие.

Регламентируются все рабочие параметры материала:

• Степень прочности на сжатие и осевое растяжение.
• Морозостойкость.
• Водонепроницаемость.

Для жилых домов малоэтажной кирпичной или подобной застройки оптимальный вариант — бетон марки М300. При использовании легких ячеистых или пористых материалов (пенобетон, керамзитобетон) допускается применение менее прочного и плотного бетона — марок М200 и даже М150.

Более прочные сорта используются для ответственных или многоэтажных объектов. Например, бетон М400 допускается применять для отливки фундамента по жилые здания высотой до 20 этажей.
