Как правильно вязать арматуру для ленточного фундамента

Начало правильного армирования ленточного фундамента

В ленточном фундаменте основная нагрузка на растяжение ложится именно на арматуру, а на сам бетон ложится нагрузка на сжатие. Поэтому в нем нужно производить армирование правильно, а именно сделать армирование верхней и нижней части, а вот средняя часть не несет на себе никакой нагрузки, поэтому смысл в ее армировании отсутствует. Для долговечности фундамента, нужно качественное армирование, а для этого необходимо правильно выбрать арматуру.

При покупке арматуры необходимо обратить внимание на обозначения на ней. Так, индикатор С говорит о том, что данная арматура подходит для сваривания и правильно будет ее использовать именно для этих целей, а индикатор К подсказывает, что она имеет стойкость от коррозионного растрескивания

Совет: обратите внимание, что, если на арматуре отсутствуют обозначения, она не подходит для использования в фундаментах. Экономить при покупке неправильно, так как некачественный продукт приведет к тому, что фундамент строения даст трещины, которые впоследствии перейдут на стены

Так, индикатор С говорит о том, что данная арматура подходит для сваривания и правильно будет ее использовать именно для этих целей, а индикатор К подсказывает, что она имеет стойкость от коррозионного растрескивания

Совет: обратите внимание, что, если на арматуре отсутствуют обозначения, она не подходит для использования в фундаментах. Экономить при покупке неправильно, так как некачественный продукт приведет к тому, что фундамент строения даст трещины, которые впоследствии перейдут на стены

Для того чтобы вязать арматуру, вам понадобится:

Схема устройства армированного каркаса для ленточного фундамента.

  • арматура;
  • отожженная вязальная проволока 0,8 – 1 мм в диаметре;
  • специальный крючок для вязки (можно использовать пассатижи).

Одному человеку, не имеющему опыта в связывании, будет очень сложно произвести армирование самостоятельно. Лучше заранее найти себе помощника, а лучше двух, которые смогут помочь правильно вязать, так как для установки арматуры в проектное положение потребуется три человека.

Варианты вязки

Арматура, связанная для фундамента, может быть получена всего двумя способами:

  • •    вязка при помощи стальной проволоки;
  • •    использование специальных пластиковых хомутов.

Если вязка арматуры под ленточный фундамент осуществляется при помощи хомутов, то здесь все просто. Изделие обхватывает два соседних элемента, после чего хомут просто затягивают без особых усилий. Получается крепкая петля всего за пару секунд. Но стоимость такой операции будет значительно выше, так что многие предпочитают пользоваться стальной проволокой, получаемой из низкоуглеродистых марок сплава.

Брать легированную дорогую проволоку совсем не обязательно, так как после вязки конструкция будет залита бетоном, который полностью перекроет воздух, так что процесс окисления не может произойти в принципе. Поэтому нет смысла покупать более дорогие варианты, когда можно обойтись малым. Проволока специально имеет такую структуру, что хорошо гнется и позволяет удобно работать. Если вдруг вязать оказывается слишком сложно, нужно просто прокалить моток на костре, а потом охладить его на воздухе.

Прежде чем понять, как вязать арматуру на фундамент, нужно подобать материал. Проволока отличается по диаметру, так сто нужно выбирать что-то между 1,4-1,6 миллиметров. Двухмиллиметровая марка будет слишком толстой, что значительно усложнит работу с ней, а при этом никаких весомых дивидендов получить не удастся. А одномилилметровая проволока слишком слаба и может не выдержать нагрузки, так что идеальным в данной ситуации выступает именно промежуточный вариант.

Расчет

Это не я

(5 7) х 2 = 24 м. Это внешний периметр фундамента.

24 7 (внутренняя стена) = 31 м. Получили общую длину фундамента в метрах.

31 х 5 (кол-во прутков в конструкции) = 155 м. Это общее кол-во арматуры.

Предполагаем, что продольные прутки арматуры в каркасе будут с одним соединением.

5 (кол-во прутьев в конструкции) х 5 (общее кол-во внешних и внутренних стен опирающихся на фундамент) = 25.

Значит, у нас будет 20 соединений, для которых понадобится 20 дополнительных метров. Учтём. 155 25 = 180 м. Всё. С горизонтальным прутком покончили.

Рассчитываем вертикальные поперечные перемычки. Берём, для примера, ø 6 мм, а шаг ячейки = 0,4 м.

Разделив длину фундамента (общую) на шаг ячейки, получим кол-во так называемых «колец».

31 м : 0,4 м = 77,5 (78). Всё. Сколько колец, нам известно.

Высчитываем общее кол-во: 78 х 1,3 = 101,4 (округляем до 102) м.

Каркас из арматуры

Классический пример:

Длинные сегменты каркаса арматуры получают наибольшие нагрузки. Исходя из характеристик почвы, для них обычно применяют ребристую арматуру от 10 до 14 мм в диаметре (больше различий по периметру будущего фундамента — больше сечение).

  • Укладываемая вдоль траншеи арматура, должна иметь отступ от боковых стенок, дна и уровня верхней границы заливки бетона, в пределах 50 — 80 мм. Кстати, именно об этом, многие спрашивают.
  • Например, для фундамента с шириной заливки 40 см, оптимальное расстояние между продольными прутками в одной горизонтальной плоскости — 30 см, а в вертикальной — от 10 до 30 см. Шаг зависит от характера грунта и предполагаемой нагрузки на основание.
  • Для вертикальных и поперечных элементов, используют гладкий пруток ø 6-8 мм. Такого диаметра достаточно, поскольку на них приходится меньшая нагрузка.
  • Шаг между вертикальными поперечными рёбрами, от 10 до 30 см (максимум, до 50 см).

Он будет изготовлен из верхнего и нижнего армопояса, в каждом по 3 арматурных прутьев. Промежуток между прутками будет равняться 10 см, а также нужно добавить еще 10 см для защитного бетонированного слоя. Присоединение будет выполняться провариваемыми отрезками из арматуры идентичных параметров с шагом 30 см. Диаметр арматурного изделия равен 12 мм, группа А3.

Расчет необходимого количества арматуры выполняется следующим образом:

  • чтобы определить расходование прутков на осевой пояс, нужно сделать расчет периметра фундамента. Следует взять символическое помещение с периметром 50 м. Так как в двух армопоясах находится по 3 прутка (в сумме 6 штук), то потребление составит: 50х6=300 метров;
  • теперь следует рассчитать, какое количество соединений потребуется для стыкования поясов. Для этого необходимо разделить общий периметр на шаг между перемычками: 50: 0,3=167 штук;
  • соблюдая определенную толщину ограждающего бетонного слоя (около 5 см), величина перпендикулярной перемычки будет составлять 60 см, а осевой – 30 см. Численность отдельного типа перемычек на одно соединение составляет 2 штуки;
  • нужно высчитать расходование прутков на осевые перемычки: 167х0,6х2=200,4 м;
  • расход изделий для перпендикулярных перемычек: 167х0,3х2=100,2 м.

В итоге расчет арматурных материалов показал, что общее количество для расходования составит 600,6 м. Но это число неокончательно, необходимо приобретать изделия с запасом (10–15%), поскольку придется выполнять усиление фундамента в угловых областях.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

  • h – высота фундамента (900 мм);
  • w – ширина фундамента (400 мм);
  • Sₒ – площадь поперечного сечения фундамента;
  • Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
  • r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
  • D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

  • L – длина фундамента (8000 мм);
  • W – ширина фундамента (5000 мм);
  • P – периметр;
  • N – количество продольных элементов (в нашем случае 6 штук);
  • X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

  1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
  2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.
  5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

  1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
  2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3

Вариант № 3

  1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
  2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
  3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Правильная вязка стеклопластиковой арматуры

Стеклопластиковой арматурой принято называть изделия, структура которых состоит из стеклянных волокон. Данная разновидность арматуры относится к разряду композитной арматуры и пользуется высокой популярностью на сегодняшний день. По своей форме стеклопластиковые изделия практически ничем не отличаются от металлических.

Вязка стеклопластиковой арматуры с помощью хомутов

Среди преимуществ стеклопластиковой арматуры следует отметить следующие:

  • Лёгкая. Автоматически упрощается процесс транспортировки и монтажа.
  • Упругая. При необходимости, композитную арматуру можно укладывать в кольца, что очень удобно при погрузке и транспортировке.
  • Крепкая. По своим техническим качествам ничем не уступает изделиям из металла.
  • Долговечная. Композитная арматура обладает продолжительным эксплуатационным сроком.

Пример вязки стеклопластиковой арматуры несколькими хомутами

Вязка стеклопластиковой арматуры практически ничем не отличается от стандартных металлических изделий. Здесь также следует использовать вязальный крючок или специальный пистолет, а в качестве расходных материалов – вязальную проволоку или пластиковые хомуты.

Видеоролик на Youtube:

Сначала готовят горизонтальные стороны конструкции, на которые впоследствии накладывают вертикальные стержни. При вязке стеклопластиковой арматуры необходимо точно следить за размером ячеек, для большей простоты можно заранее сделать пометки маркером. Места вязки арматуры должны находиться во внутренней части каркаса. Недостаточно знать, как вязать стеклопластиковую арматуру правильно, следует также делать точные расчёты.

Необходимо усиленное внимание обратить на углы конструкции, так как стеклопластиковая арматура плохо восприимчива к нагреву, поэтому самостоятельно гнуть её не рекомендуют. На углы каркаса следует расходовать большее количество вязальной проволоки или пластиковых хомутов

Фундамент из стеклопластиковой арматуры: правила армирования

Стеклопластиковая арматура – современная альтернатива арматурной стали. Представляет собой стержни, изготовленные из термореактивных смол и стекловолокон. Стержни могут иметь поверхность периодического профиля или условно гладкую. В первом случае на основу наматываются стеклянные волокна, пропитанные смолами. Во втором – на поверхность наносится песчаная посыпка. Оба типа стеклопластиковых стержней отличаются хорошим сцеплением с бетонной смесью.

Можно ли использовать стеклопластиковую арматуру для устройства фундаментов

Пруты изготавливаются в диапазоне диаметров 4-32 мм. Наиболее популярны изделия диаметрами 6, 8, 10 мм.

Характеристики стеклопластиковых стержней:

  • Небольшой удельный вес и продажа материала бухтами значительно облегчают его транспортировку и монтаж.
  • Устойчивость к коррозии. Благодаря этому свойству, стеклокомпозитные пруты могут эксплуатироваться в контакте с агрессивными средами без дополнительных антикоррозионных мероприятий.
  • Никий коэффициент теплопроводности. При укладке арматурных стержней в бетонных конструкциях, которые дополнительно защищаются теплоизоляционными материалами, эта характеристика не принципиальна.
  • Отсутствие электропроводности. При строительстве жилых зданий это свойство особой роли не играет. Более того, в некоторых железобетонных конструкциях делают специальные выводы из арматуры для устройства молниезащиты или в качестве элемента заземлительного контура.

Использование этого строительного материала для армирования фундаментов имеет ограничения из-за ряда свойств, среди которых:

  • Невозможность согнуть стержни самостоятельно на месте строительства. Это можно сделать только в производственных условиях. Выход – выполнить угол путем связывания стержней стальной вязальной проволокой или хомутами.
  • Слабая устойчивость к повышенным температурам.
  • Низкая прочность на излом и слабая устойчивость к растягивающим нагрузкам. Для армирования плит перекрытия и балок стеклокомпозитные стержни однозначно не используют.
  • Небольшой опыт армирования фундаментов композитной арматурой и слабая нормативная база. Достоверные сведения о длительной эксплуатации этого материала отсутствуют. Элементы композитов подвержены «старению», поэтому спрогнозировать их поведение в долгосрочной перспективе невозможно.

Многие инженеры-строители считают, что применение стеклопластиковой арматуры для армирования фундамента оправдано только в тех случаях, когда важны теплопроводность и диэлектрические свойства.

Устройство ленточного фундамента со стеклопластиковой арматурой

Для сооружения плитных фундаментов под тяжелые здания стеклокомпозитная арматура не используется. Такие стержни могут применяться только при строительстве ленточных фундаментов.

Но и в этом случае рекомендуется проведение тщательных инженерных расчетов с учетом запланированных нагрузок на основание дома, характеристик грунта и близости грунтовых вод к поверхности. При близком расположении подземных вод, наличии пучинистых, просадочных почв рекомендуется использовать стальную арматуру.

Даже опытный проектировщик не всегда сможет точно определить целесообразность применения композитного армирующего материала для фундамента из-за отсутствия соответствующих СП и СНиПов.

Как правильно армировать ленточный фундамент стеклопластиковой арматурой?

Технология зависит от типа основания. Ленточные фундаменты разделяют на два типа – Т-образный (с подошвой) и прямоугольный. В фундаменте Т-образной формы его стенка работает на сжатие, поэтому в нее может укладываться стеклокомпозитная арматура. При устройстве подошвы рекомендуется использовать арматурную сталь. Фундаменты с прямоугольным поперечным сечением работают в основном на сжатие, поэтому для них армирование стеклопластиковыми стержнями разрешено.

Как вязать стеклопластиковую арматуру для ленточного фундамента?

Для связывания полимерных арматурных стержней используют:

  • Вязальную проволоку. Специальная отожженная проволока толщиной 0,8-1,2 мм не теряет свои характеристики даже при многократном скручивании.
  • Пластиковые хомуты. Удобны в использовании, не требуют особых навыков. Их недостаток – отсутствие гарантии сохранения целостности при заливке арматурного каркаса бетонной смесью.
  • Пластиковые клипсы. Специальные изделия, изготовленные из высокопрочных полимерных материалов. Обеспечивают надежную фиксацию арматурных стержней.

Несколько слов об особенностях ленточного фундамента

Ленточный тип фундамента можно смело назвать универсальным, наиболее распространённым, дающим возможность возведения зданий из практически любых строительных материалов. Повсеместное использование этой конструкции основания объясняется в том числе и значительной экономией средств, простотой и доступностью её самостоятельного обустройства, а также тем, что ленточный фундамент всесторонне испытан очень широкой практикой его многолетней эксплуатации.

Ленточный фундамент по праву занимает лидирующие позиции, как наиболее популярный у застройщиков тип основания для зданий

Сам по себе такой фундамент представляет собой железобетонную ленту, которая может иметь разную ширину, толщину и высоту. Эти параметры зависят от проекта будущего здания – размеров стен и материала, из которого планируется возвести стены, общей массивности строения, состояния грунтов на участке застройки и целого ряда других важных факторов. Но в любом случае ленточный фундамент устанавливается по периметру будущего строения, имеет замкнутый контур, который и предназначается для дальнейшего возведения несущих стен. При необходимости этот вид фундамента дополняется внутренними перемычками, которые становятся основой для возведения на них внутридомовых капитальных перегородок.

Глубина залегания подошвы ленты может существенно различаться, в зависимости от конкретных обстоятельств. Так, при неустойчивых верхних слоях грунта на участке ведения строительства, подошва ленточной основы полностью заглубляется ниже уровня промерзания или же исполняется в сочетании со свайным фундаментом. Если же грунт плотный, или же тогда, когда планируется строительство небольшого по общей массе здания, то вполне можно обойтись малозаглубленным ленточным фундаментом.

Фундаментная лента может быть глубокого или малого заложения, иногда усиливается дополнительно монолитными сваями

Как бы то ни было, требования к полноценному и качественно исполненному армированию равнозначно важны для любой разновидности ленточного фундамента. Только при таком условии основа оптимизирует нагрузку от стен дома на грунт по всему периметру строения, что минимизирует риск проседания здания, перекос и деформацию всех его составляющих строительных конструкций.

Винтовые сваи прозводства ККЗМ

Винтовые сваи СТАНДАРТ-1

  1. Сталь (3) — СП5
    • высокая марка стали
    • стандартная или увеличенная толщина металла
  2. Композитная защита КП-12
    • предотвращает коррозию
    • повышает срок службы на 75%

срок службы 80 лет гарантия 10 лет Винтовые сваи СТАНДАРТ-2

  1. Сталь (3) — СП5
    • высокая марка стали
    • стандартная или увеличенная толщина металла
  2. Композитная защита КП-12
    • предотвращает коррозию
    • повышает срок службы на 75%
  3. Дополнительный слой защиты

срок службы 80 лет гарантия 25 лет Винтовые сваи ЦИНК-ПЛАТИНУМ

  1. Сталь (3) — СП5
  2. Оцинковка ЦИНК-ПЛАТИНУМ
  3. Защитный слой КП-12
  4. Литой наконечник

срок службы 120 лет гарантия 25 лет

Как правильно вязать арматуру для ленточного фундамента

Ленточный фундамент наиболее практичен и требует куда меньших затрат, чем при монолитной заливке. Но данная разновидность основания получает существенную нагрузку от возведённого здания и требует правильного и надёжного армирования сетки, на котором также можно сэкономить средства, ведь укрепление средней части ленточного фундамента не обязательно.

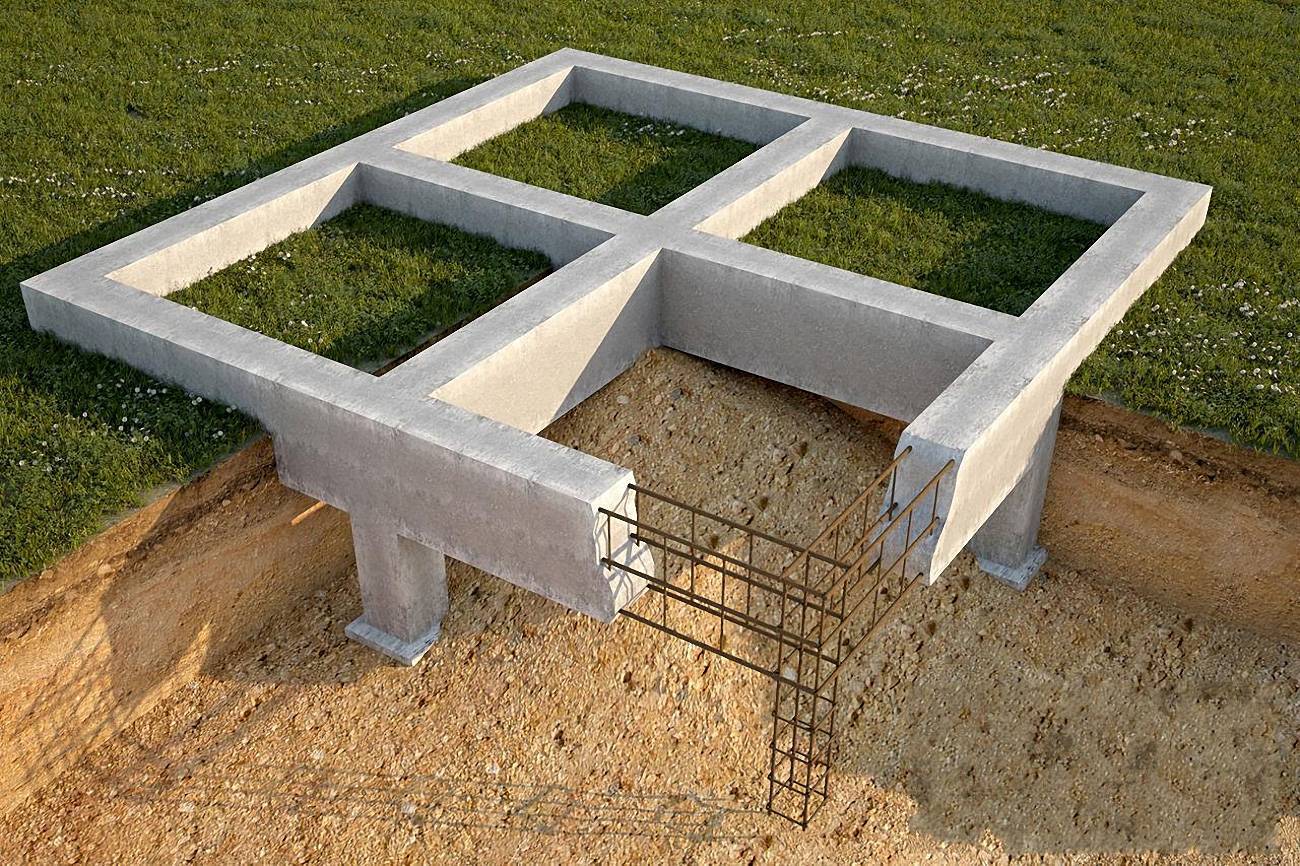

Пример стандартного ленточного фундамента

Монтаж ленточного фундамента:

  • Для заливки данного типа фундамента используют опалубку, стянутую металлическими шпильками. Поэтому расстояние между стержнями должно быть таким, чтобы после их вязки, готовую конструкцию можно было вставить в опалубку.
  • Боковые стенки каркаса связывают так, чтобы стороны ячеек составили не более 20 см.
  • После того, как стороны будут готовы, между ними следует заложить короткие отрезки прутов, которые также вяжут посредством стальной проволоки или пластиковых хомутов.
  • Получившуюся конструкцию устанавливают внутрь опалубки, что также требует некоторой сноровки и, желательно, двух помощников.

Установка готового каркаса в опалубку

Вязка арматуры под ленточный фундамент:

  • Для одного соединения требуется отрезок вязальной проволоки не менее 30 см, который следует сложить пополам.
  • Сложенным в два раза отрезком проволоки полностью огибают наложенные друг на друга пруты и в петлю вставляют крючок для вязки.
  • Вторым концом проволоки следует также обхватить крючок для вязки.
  • Можно начинать вращать крючок для вязки, пока 2 стержня не будут крепко зафиксированы.
  • Достать крючок из петли.

Ознакомившись с тем, как правильно вязать арматуру для ленточного фундамента, также следует обратить внимание на то, что если приложить чрезмерные усилия, то вязальную проволоку можно свободно порвать, поэтому следует контролировать движения инструментом. Также не надо оставлять проволоку в ослабленном состоянии, когда пруты будут свободно двигаться

Это приведёт к недостаточной прочности конструкции.

Готовый каркас для ленточного фундамента

Очень часто в сети можно найти популярный способ по переделке дрели, когда на ней устанавливают крючок для вязки арматуры, с чем категорически не согласны профессиональные строители. Применяя такой самодельный инструмент, не получится добиться правильного натяжения вязальной

проволоки. Также дрель недостаточно удобна для монтажа ленточного фундамента, последствием станут быстро уставшие руки. И не всегда в местах заливки фундамента есть доступ к электрической энергии.

Материалы

Основные материалы, которые используются для армирования фундамента:


Важнейший материал — фибра

МатериалОписание
Фибра Другое название – синтетическое волокно. Изготавливается из полипропилена, низкоуглеродистой стальной проволоки. В бетоне элемент связывает компоненты в единое целое. Фибра улучшает механическую прочность фундамента, водонепроницаемость бетона. Купируется риск появления трещин.

Фибра вводится в бетон в сухом виде. В 90% случаев применяется для приготовления легкого бетонного раствора.

Арматура (сталь) Используется материал любого диаметра. Стальная арматура улучшает свойства бетона. Даже при сильных нагрузках на изгиб не разрушается. Коррозии арматуры не происходит. Сохраняется в том же виде, как до начала строительных работ. В зависимости от работы, иногда арматуре требуется выпрямление.
Сетка (металл) Классика армирования. Сетка способствует максимальному заполнению бетонируемого пространства. Диаметр сетки достаточно небольшой. Должна быть из металла очень высокого качества.
Проволока (сталь) Для фундамента используется проволока из нержавейки. Диаметр – 2-8 мм. Прочная, усиливает бетон. Самое главное – чередовать поперечное и продольное расположение. Главный недостаток материала – высокая цена. Обычно, заменяют на стальную проволоку.

Типы арматуры

Арматура делится по:

профилю. Арматура, имеющая гладкий профиль, применяется в качестве соединительных перемычек в 70% случаев. Есть материал с периодическим профилем – отличается рельефной поверхностью, улучшает сцепку;


Композитная арматура

материалу. Классика — арматура из высококачественной стали. Хорошо гнется, сворачивается. Используется композитная арматура, в которой содержатся волокна стекла, базальта, углерода. Легкая, доступная. Преимущество – невосприимчивость в отношении коррозии. Нельзя сваривать, поскольку она не гнется.

Какие материалы нужно использовать

Для армирования обычно применяются:


Электрогазосварочные швы

сварные швы. Процесс сварки быстрый, но образуется жесткое соединение. По плотности отличается от материала для изготовления арматуры. Минус – неустойчивость в отношении коррозии. Когда нагрузка изменяется, начинают лопаться. Прочность фундамента постепенно снижается;


Сварочная проволока

  • вязальная проволока. Элементы соединяются сварочными узлами;
  • связующие муфты;
  • фиксаторы, хомуты из нержавеющего, антикоррозийного материала — пластика для быстрого монтажа. Преимущество – устойчивость к коррозии.

Инструменты


Шуруповерт Потребуются:

крючок. Визуально напоминает гнутый гвоздь, который ранее прошел тщательную обточку. Он используется в качестве насадки, зажимается в патроне шуруповерта. Наибольшей эффективностью в работе отличается винтовой крючок;


Вязальный пистолет

  • пистолет для вязания;
  • плоскогубцы. Используются, если работы относительно немного.

Плоскогубцы лучше вообще не использовать – влияют на прочностные характеристики сооружения.

Особенности ленточного фундамента

Основание ленточного типа представляет собой замкнутую по контуру ленту. Устройство ленточного фундамента выполняется по периметру будущего строения и под всеми стенами. Обычно он сооружается на грунтах с хорошими показателями несущей способности, не подходит для болотистых почв. Под ленту необходимо обустроить подушку из песка средней крупности с послойным (каждые 100 мм) виброуплотнением.

Рисунок 1. Внешний вид ленточного основания

На грунтах с высокими прочностными характеристиками грунтов ленточное основание может сооружаться даже для строительства многоэтажных зданий – до 9-12 этажей.

Глубина ленточного фундамента определяется индивидуально в зависимости от характеристик возводимого на нем здания, предполагаемых нагрузок, уровня промерзания почвы на участке застройки, наличия подвальных помещений и т.д.

Как рассчитать арматуру?

Расчет количества арматуры для ленточного фундамента проводят в зависимости от размеров основания. Для этого длину стороны основания умножают на количество лент и на число прутьев в поясах сетки. Как правило, для укладки арматуры используют два пояса по две штуки в каждом. Однако при слабых грунтах лучше делать по 3-4 прутка в каждом ряду. А число лент зависит от количества несущих стен. Например, для ленточного фундамента 10х10 с двумя внутренними стенами количество арматуры рассчитывают так:

длина стороны в 10 метро Х 6 (4 основные и 2 внутренние стены-ленты) Х 4 (по два прутка в двух поясах) = 240 метров.

Для установки армированной сетки также потребуется вспомогательная вертикальная арматура, которую рассчитывают в зависимости от ширины и высоты фундамента. Вертикальное армирование обеспечивает жесткость конструкции и предотвращает появление трещин на стенах основания. Для расчета общую длину ленты умножают на 5,4.

Например, для фундамента с шириной ленты в 40 см и двумя несущими внутренними стенами по 10 см количество дополнительной вертикальной арматуры рассчитывают так:

общая длина ленты 60 метров (40+2х20) Х 5,4 = 324 метра.

С чего начать армирование

Работа по устройству фундамента начинается с разметки и подготовки грунта. Бетон можно заливать непосредственно в почву (в плотных грунтах выкапываются траншеи по размеру заливаемого фундамента) или в опалубку (рекомендуемый вариант). Перед тем, как залить бетон, необходимо провести тщательное армирование фундаментной ленты. Это можно сделать своими руками. Перед началом работы составьте схему армирования – это позволит точно вычислить требуемое количество материала.

Для частного строительства применяется ребристая арматура диаметром 12-18 мм класса А3. В том случае, если высота фундамента больше 150 мм, прутья устанавливается вверху и внизу, между собой ее связывают гладкой проволокой класса А1 с диаметром 6-8 мм. В результате образуется конструкция, в сечении представляющая собой квадрат или четырехугольник с прямыми углами, углами которого служат продольно расположенная арматура 12-18 мм, а стенками поперечные связки из гладких прутов 6-8 мм.

Для мало высотного строительства достаточно арматуры диаметром 12-14 мм. Более толстые пруты только удорожают строительство, использование их особого смысла не имеет.

Расстояние между прутами продольной арматуры должно быть «не более двукратной высоты сечения элемента и не более 400 мм», а «шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более 300 мм».

Экономия на материале неуместна, но увеличение его количества прочности фундаменту не прибавит. Основную нагрузку воспринимает продольные плети каркаса, при этом верхние работают на сжатие, а нижние на растяжение.

Особенности проволочной вязки арматурных каркасов

Для начала следует рассчитать и установить деревянную или щитовую опалубку. Ее края должны быть выше каркаса на 5 см, это нужно для того, чтобы при укладке бетон покрывал арматуру на такую толщину. Ширину каркаса или арматурной сетки принимают по схеме, разработанной ранее.

Низ готового каркаса, связанного на поверхности, ставится на кирпичи, или прокладки из другого материала на высоту около 5 см. В продаже имеются готовые компенсаторы для таких целей. Для вязки одной арматурной секции берут около 30- 32 м проволоки. Стержни соединяются в сетке или пространственном каркасе только под прямым углом. Лишняя проволока после формирования узла обрезается.

Узлы вокруг стыка продольного и поперечного стержня делаются вручную, применяется вязальный крючок. В последние годы распространение получили специальные пистолеты автоматического действия. Чтобы не приобретать его в постоянное пользование, если он нужен одноразово, то лучше всего взять его в прокат.

Неплохим вариантом устройства пространственного каркаса или плоской сетки будет, если схему квадратов и размеры резки определят профессионалы, конструкторы и проектировщики, а после этого можно будет с уверенностью выполнить работу по чертежу. Для более полного понятия о приемах вязки арматуры можно посмотреть видео.

Если предусматриваются вертикальные выпуски арматуры, которые служат для соединения фундамента и будущих стен, то сборка узлов производится в общем порядке, вязка осуществляется по правилам. Такие выпуски делают под окнами или по углам, и они обычно предусмотрены в общей схеме.

Чтобы провести правильную вязку арматурного каркаса ленточного фундамента, следует учитывать технологические моменты и соответствие строительным нормам и правилам:

  • шаг вертикальных каркасных стоек рассчитывается исходя из величины нагрузки здания;
  • стержни арматуры устанавливаются на расстоянии от 20 до 40 см;
  • для определения поперечного шага коротышей также есть ограничения, их устанавливают не дальше чем 30 см друг от друга, а по нормам расстояние должно быть равно половине высоты опалубки;
  • конструкция поднимается на кирпичный ряд внизу и не доходит до верха на величину 50 мм;
  • наиболее часто применяется арматура от 10 до 14 мм;
  • гнутые элементы каркаса заглубляются в стену на 40 см;
  • угловые конструкции усиливают установкой хомутов в два раза чаще, чем на всем остальном протяжении;
  • фиксация угловых стоек производится в двух направлениях.

Правильная вязка каркаса обеспечивает основанию требуемую по расчету прочность, все размеры отрезков арматуры и диаметр проволоки указаны в строительных схемах

В пояснительной записке описаны критические места, которым уделяют особое внимание, поэтому для составления чертежа лучше обратиться к специалистам. Проект значительно облегчит работу мастера, что поможет избежать проблем и ошибок при создании проволочных узлов

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
