Автополив своими руками

Виды систем автополива газона на даче и принцип их работы

Ручной полив газонов является достаточно обременительным, особенно если речь идет о больших участках. Решить данную проблему возможно при помощи автоматизированных систем, которые позволяют значительно сэкономить время. Существует несколько вариантов автоматических систем орошения газонной травы, каждый из которых требует детального рассмотрения.

Капельный полив

Данная система полива газона предполагает медленную подачу воды к корням растений с целью сохранения оптимального уровня влаги в почве, обеспечивающего комфортный рост и развитие газона. Длительность полива варьируется от 40 минут до 1 часа. При таком методе применяются капельницы – специальные устройства, посредством которых влага попадает под растение, не затрагивая стеблей.

Преимуществами системы капельного полива являются:

• возможность одновременной подкормки травы удобрениями;
• экономный направленный расход воды без попадания на междурядья.

К недостаткам системы можно отнести необходимость подбора фильтров и насоса и особые требования к качеству воды, исключающие наличие посторонних частиц.

Дождевание

Принцип дождевания заключается в создании искусственного дождя при помощи оросителей, выбрасывающих водяные струи, которые разбрызгиваются каплями на большое расстояние. Продолжительность полива данным методом составляет около получаса.

Плюсами дождевания являются:

• обеспечивает увлажнение почвы и воздуха, что благотворно сказывается на состоянии газона;
• не размывает почву;
• позволяет экономить электроэнергию, обеспечивая качественный полив за короткое время.

Наиболее популярным является использование выдвижных «дождевателей», позволяющих без проблем осуществлять стрижку газона.

Подземный полив

Подземная система автополива газона подходит практически для всех посевных площадок: спортивных газонов, парковых зон, муниципальных и жилых территорий. Суть ее функционирования заключается в подаче необходимого количества воды к корням не сверху, а снизу, через систему трубопроводов.

Жидкость в трубопровод попадает самотеком, из емкости расположенной выше уровня земли. В ряде случаев для этих же целей используют электронасос. Подачу можно дозировать при помощи специальных блоков.

Подземный полив позволяет:

• экономить время;
• минимизировать расход воды за счет исключения ее испарения с поверхности грунта;
• избавиться от сорняков, ведь корни многих из них расположены ближе к поверхности;
• сохранить свойства почвы, так как подземный полив предотвращает образование корки.

Для внедрения данной системы требуется прокладка перфорированного трубопровода.

Виды систем полива

Систем полива существует несколько типов:

• капельные;
• микрокапельные;
• подпочвенные;
• прикорневые;
• дождевальные;
• туманообразовательные.

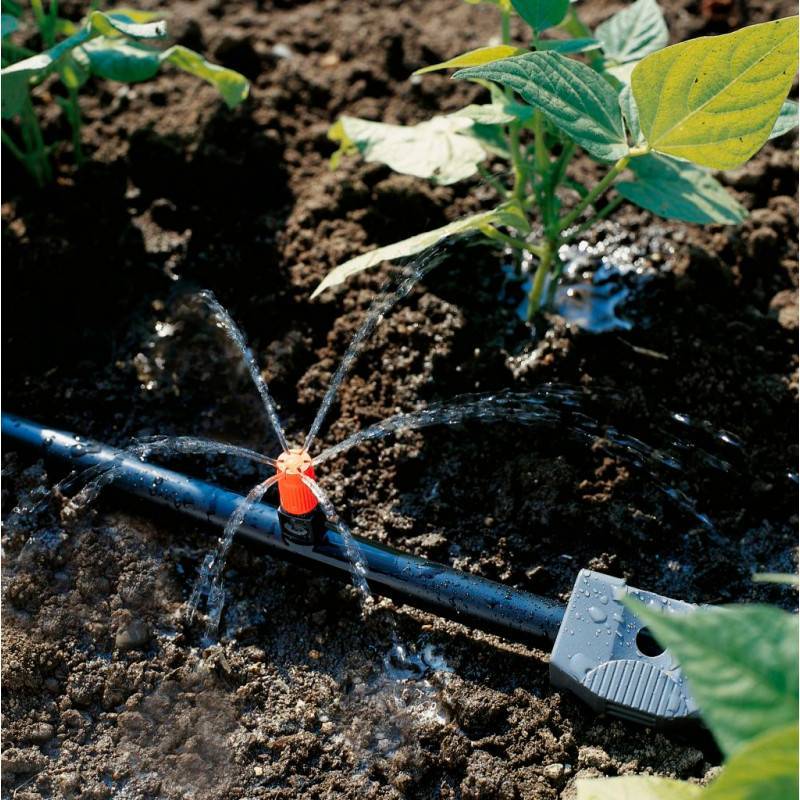

Системы капельного и микрокапельного типа

Подобные поливальные системы прекрасно подходят для полива в условиях ограниченного запаса водяных ресурсов, для таких культур как:

• отдельные породы деревьев;
• ягодные кустарники;
• тепличные и огородные растения;
• культуры с глубокой корневой системой.

Общий порядок расположения капельных систем распределяется таким образом, чтобы водные магистрали проходили рядами вдоль посадок на минимальном расстоянии и максимально приближенно к корням насаждений.

Подпочвенный и прикорневой метод

Подобная автоматическая система полива позволяет решить задачу с дозированным поливом определенных садовых и тепличных участков. Может работать как самотеком, так и при небольшом (от 0.2 до 0.8 атм.) давлении в трубной системе. Собственно говоря, можно обойтись и без насоса для полива. Достаточно запитать всю систему от бака с водой, который поднят над уровнем земли на 1.5–2 метра.

Прикорневой полив особенно актуален при ландшафтном проектировании поливальной системы. Решается сразу две задачи:

1. Сохраняется общий дизайн придомовой территории.
2. Полив деревьев по заранее спроектированному графику полива.

Дождевальные установки

Автоматический полив дождевального типа, оборудованный таймером, прекрасно вписывается в придомовую систему полива. Проливаются сразу большие площади с насаждениями.

Для равномерного увлажнения необходимо соблюдать расстановку распылителей. Радиус полива каждого распылителя должен перекрываться зоной увлажнения соседнего устройства. Таким образом, на всей территории пролива не останется сухих участков.

По правилам дождевального полива головки распылителей должны быть установлены в вершинах треугольников.

Системы туманообразования

Для многих плодовоовощных культур:

• помидор;
• огурцов;
• грибов и прочих.

Жизненно необходим определенный уровень влажности воздуха. Это положительным образом сказывается на урожайности и минимизирует риски развития многих овощных заболеваний. Системы автоматического полива с туманообразованием успешно решают такие задачи. А также применяются для полива в тепличных условиях, когда требуется максимально предохранить листья насаждений от солнечных ожогов.

Все системы полива предназначены для регулярного и равномерного увлажнения почвы.

Виды автоматического полива своими руками для дачи

Автополив можно сделать разными способами, подстроить его под свои необходимые нужды. Конструкцию, которую можно приобрести в собранном виде, является весьма дорогостоящим продуктом на рынке. Это основная причина, по которой люди берутся за самостоятельную работу. При этом различия в системах автополива принципиальны только в способе доставки воды, в то время как, конструкция будет иметь одни и те же особенности в разных видах автополива. Есть 3 основных вида или способа, по которым строится сооружение автополива:

• Капельный;
• Дождевой;
• Внутрипочвенный или прикорневой.

При капельном поливе вода поступает к корням растений, в то время как, верхняя его часть, стебель и листья, остаются в сухом состоянии. Это обеспечивает экономию в использовании водных ресурсов. Конструкция сооружается из полипропиленовых труб, которые распределяются по газону или грядке на небольшом расстоянии от земли, корневой системы растений. По длине труб смонтированы выходные капельницы, через которые вода постоянно увлажняет почву в установленном месте небольшими порциями, отрегулированными на усмотрение хозяина по скорости и даже по времени.

Этот способ автоматического полива широко применяется для орошения огородов на даче, теплиц, молодых деревьев в саду, высаженных клумб или кустарников, цветников. Миниатюрные варианты капельной системы автополива можно сооружать в квартирных условиях для орошения достаточного количества домашних цветов. В торговых сетях реализуются капельные системы автополива, в основном для больших площадей. Что делает их использование на небольших земельных участках, весьма затруднительным и неэкономным.

Дождевой автоматический полив дает возможность проводить разбрызгивание воды струями разной мощности на определённое расстояние. Также подходит для полива всевозможных участков с растениями в уличных условиях. Система полностью автоматизирована, но имеет некоторые ограничения. Хозяину приходится время от времени следить за системой, за качеством доставки воды по местам распределения, и прекращать автополив в случае достаточного орошения почвы. Когда земля уже насытилась водой она не в состоянии будет впитывать избыток влаги, в результате чего будут образовываться лужи

Это главный момент, на который стоит обратить внимание при сооружении такой системы

Внутрипочвенные способ являются самыми сложными и их не так просто сделать своими руками. Он и, в подавляющем большинстве случаев, используются для полива декоративно растущих растений, кустарников и плодоносящих деревьев. Этот способ очень похож на капельный автополив, отличается от него тем, что трубы монтируются под землю близко к корневой системе насаждений, а вода сочится сквозь мелкие отверстия.

Системы GARDENA

Еще одна популярная, простая и надежная установка автополива Гардена.

1. Можно выбрать готовый комплект с контроллером, полиэтиленовыми трубами и дождевателями.
2. Автоматика настраиваемая.
3. Датчики дождя автоматически отключают автополив.
4. Разбрызгиватели.
5. Электромагнитный клапан.
6. Микрокомпьютер (пульт управления с контроллером).
7. Датчики — температуры, ветра, осадков.
8. Площадь орошения — до 380 м².

Вся система настраивается с учетом экологических особенностей орошаемого участка:

1. Наличие влаголюбивых растений.
2. По типу почвы.
3. По возрасту кустов.
4. По количеству насаждений.

Производитель: «Gardena», Германия

Есть и более скромные системы бюджетного сегмента.

Делаем систему орошения и полива из труб

При установке магистрального трубопровода от емкости с водой до участка полива применяются трубы и фитинги из следующих материалов:

• полипропилен;
• ПВХ;
• ПНД;
• ПВД.

Эти трубы отлично выдерживают контакт с водой, не поддаются коррозиям, химически нейтральны и не реагируют на протекание по ним удобрений. Для орошения небольшого участка в большинстве случаев используют диаметр в 32 мм.

Магистральные трубы должны быть пластиковыми. А уже какой тип понадобится, выбирайте сами.

В местах отвода линий необходимо присоединить тройники. А уже к их боковым выходам подключать капельные шланги или ленты. Для этого также необходимо приобрести переходники. Они крепятся при помощи хомутов из металла.

Для дополнительного удобства, после каждого тройника можно установить краны, которыми будете регулировать подачу воды. Это удобно когда на огороде растут разные овощи.

Предлагаю посмотреть видео, еще одного варианта монтажа системы точечного полива при помощи ПВХ труб. Этот способ очень простой, но эффективный :

Еще один вариант капельного орошения из полипропиленовых труб:

Установка:

1. Бочку устанавливаем на возвышение. Это поможет получить напор для подачи воды.
2. К ней присоединяем главную трубу (32 мм в диаметре). Она будет подавать воду к распределительной трубе.
3. По всему периметру огорода прокладывается распределительная труба из ПВХ.
4. В ней проделывается отверстия для кранов. Это можно сделать шуруповертом.
5. В них вставляются краны. А уже на них устанавливаются капельные ленты или шланги.

Монтаж системы готов!

Виды капельниц

Внешние капельницы — это специально изготовленные устройства для врезки в проложенные магистрали. Их конец — маленькие трубочки, позволяющие регулировать количество подаваемой воды.

Различают три основных группы капельниц, различающихся конструктивно.

Некомпенсированные

Воды в конце грядки поступает меньше, чем в начале. Подходят для ровной местности или с небольшими перепадами высоты.

Некомпенсированные капельница

Компенсированные

Выдают жидкость дозировано (есть мембрана, клапан). Идеальное применение на участках с разными уровнями.

Компенсированная капельница

Капельницы-спицы, стрелки

Это пластиковая трубочка в виде стойки, в которых сделаны каналы по которым течет вода. Подключаются при помощи адаптеров, разветвителей. Разветвленные — одновременно для нескольких растений (паук).

Антидренажные

Кроме того, капельницы могут быть антидренажными. Вода присутствует в системе даже при прекращении подачи. Это ускоряет повторный запуск, т.к. не нужно удалять воздух.

Антидренажная капельница

Обязательно должна быть возможность разборки. Обычно снимается крышка, чтобы очищать при засорении.

Принципы построения

Принципиальная схема автоматического полива вкратце такая. Имеется источник воды, от него по участку к зонам полива разводится магистральный трубопровод. Далее при помощи тройников, крестовин, трубок небольшого диаметра и устройств подачи воды создается система полива. Для нормальной работы узлов выпуска воды необходимы фильтры их ставят на магистральном водопроводе. Вот и все. Все остальное — частности. Даже насос или система управления может быть, а можно обойтись и без них

Система автополива своими руками — реальная задача

Как организовать водоснабжение дома из колодца или скважины читайте тут.

Как управляется

Управлять поливом может контроллер (блок автоматики) или человек поворотом крана. Если установлен контролер, система практически полностью автоматизирована: она в заданное время включает и выключает подачу воды. Есть устройства с очень высокой степенью автоматизации — они следят за погодой, влажностью почвы и в соответствии с этими данными корректируют работу оборудования. В простейшем варианте автоматика полива в заданное время подает воду, через определенный промежуток времени (задается в настройках) ее отключает.

Если контроллера полива нет, открывать подачу воды и прекращать ее нужно человеку. Но это все, что от вас потребуется, все остальное сделает оросительная система.

Расход воды и интенсивность полива

Так как расход воды через точки раздачи в основном нормированный, с достаточно большой точностью можно определить, сколько времени должен длиться полив, чтобы воды было не много, и не мало. Если все поливаемые растения требуют одинакового количества воды, никаких сложностей не возникает, но такое бывает не всегда. Так дело обстоит с газоном, иногда бывают обширные посадки одинаковых насаждений в огороде или в саду. Но чаще встречается ситуация, когда одни растения более влаголюбивы, другие — менее. Решить эту проблему можно несколькими способами:

• Поставить капельницы или брызгалки с регулируемым расходом воды. С их помощью для каждого участка или растения выставить необходимое количество влаги за один полив.

• Использовать многозональные контроллеры. Они могут независимо управлять несколькими зонами полива. Это удобно на огороде, в саду или теплице, где есть обширные посадки растений, требующих разного увлажнения.

• Сделать несколько независимых систем. Порой это выгоднее, чем тянуть от одного участка к другому длинный трубопровод или покупать сложное управление.

Вот потому автоматический полив своими руками и можно сделать: у вас есть масса возможностей добиться желаемого результата.

Откуда брать воду

Источником воды для автоматической системы полива может быть водопровод, емкость с закачанной водой, скважина, колодец, река, озеро. Во всех случаях на магистральном трубопроводе устанавливаются фильтры. Просто для разных источников требуются разное оборудование. Если воду качать из открытого источника (река, озеро), обязательно ставят сначала фильтр грубой очистки, потом тонкой. Во всех других (кроме питьевого водопровода) ставят только оборудование для тонкой очистки.

Полив участка своими руками можно сделать от любого источника воды

Если речь идет об автоматическом поливе огорода или теплицы, то однозначно лучше сначала воду закачивать в емкость, где она нагреется, а потом ее распределять по участку. Для дач и приусадебных участков есть целый ряд систем, которые работают практически самотеком. Им необходимо минимальное давление, которое создается подъемом емкости на высоту порядка 1-2 метров. Есть системы, которые могут работать, если емкость поднята на 10-40 см над землей (это системы капельного полива АкваДуся, Водомерка и другие, о них можете почитать тут).

При такой организации  — с емкостью для воды — насос для автоматической системы полива можно выбирать любой. Лишь бы он мог периодически закачивать воду в бак. Уровень воды в емкости чаще всего контролируется поплавковым механизмом (типа того, что в туалетном бачке). В этом случае не забудьте предусмотреть аварийный перелив и выведите его в какой-то источник, иначе ваш участок может превратиться в болото.

Если в качестве источника используется водопровод — централизованный или нет, а полив выбран капельный, необходим редуктор, понижающий и стабилизирующий давление в системе, так как большая часть этого оборудования работать может при давлении не выше 2 атм.

Капельное орошение как разновидность системы автополива на даче

Капельная поливалка для сада и огорода является самым популярным видом орошения на сегодня. Ее целесообразно устраивать на небольших участках с параллельной посадкой растений. Это самый экономный вариант полива, поскольку вода к садовым культурам подается капельным способом. Такой автополив целесообразно устраивать при низком давлении в оросительной системе.

В качестве источника водоснабжения используется накопительная емкость с водой, расположенная на некоторой высоте. К баку подводится магистральный трубопровод, который отводит воду к распределительным шлангам, параллельно уложенным относительно друг друга. Капельный автоматический полив своими руками применяется для ягодных и огородных культур, кустарников, деревьев и цветов. Такую систему часто оборудуют в небольших теплицах, в цветниках и на огородах.

Сегодня есть возможность купить готовый комплект, в состав которого обязательно входят таймер, датчик, манометр и термометр, а также можно выполнить комплектацию системы самостоятельно. Для этого понадобятся магистральный трубопровод диаметром ¾ или 1 дюйм и шланги с тонкими стенками, в структуре которых выполнены мини-отверстия. Для этих целей рекомендуется приобрести сочащийся тип элемента. Шланги укладываются вдоль каждого ряда с культурами на поверхности грунта. Также следует запастись сетчатым фильтром и таймером или контроллером для автополива.

Капельный полив обычно используют для увлажнения прикорневых зон растения

Проектирование системы автоматического полива происходит на основании предварительно разработанной схемы. На первом этапе прокладывается магистраль с некоторым уклоном вниз для последующей очистки и слива системы на зиму. С помощью фитингов выполняются параллельные ответвления. Концы шлангов необходимо закрыть заглушками.

В качестве источника водоснабжения для капельного орошения используется емкость определенного объема, которая выбирается исходя из количества зеленых насаждений. На выходе из бака устанавливается фильтр, затем контроллер или таймер. Далее подключается магистральный трубопровод. После завершения монтажа системы выполняется ее испытание. Затем следует настроить таймер или контроллер на необходимую частоту и длительность полива.

Для распределения воды к емкости подключается основная труба, от которой следуют ответвления к точкам полива

Система автополива для одного растения своими руками

Мой сосед не стал присваивать себе авторство этой идеи, а рассказал, что увидел ролик в интернете, где подробно описывается простой процесс изготовления капельного автополива для комнатных цветов. Он уже организовал у себя дома такую систему и теперь они с супругой могут жить на даче неделями, не переживая за растения, оставленные в городской квартире.

Я тоже решил использовать этот вариант, хотя с техникой не очень дружу. На этот раз все у меня вышло отлично. Делюсь с вами лайфхаком, надеюсь, кому-нибудь пригодится. Прежде чем приступить, подготовьте все необходимое:

• пластиковую бутылку;
• гофрированные трубочки для коктейлей;
• паяльник или отвертку;
• клеевой пистолет с термоклеем.

Автополив делается индивидуально для каждого домашнего цветка. Пластиковых бутылок понадобится столько, сколько зеленых питомцев живет в вашей квартире. Объем тары может быть разным. Если ваше отсутствие продлится не дольше нескольких дней, достаточно будет литровой бутылки. Отсутствуя пару недель, необходимо будет запастись емкостью побольше (ну хотя бы пятилитровкой).

Инструкция по изготовлению

Сделать систему полива можно за несколько минут. Рассказываю, как действовать пошагово:

1. Для начала проделайте в стенке бутылки 2 отверстия (одно выше другого). Нижнее должно располагаться на 2 см выше уровня дна. Чтобы отверстия получились нужного размера (смотрите на диаметр соломинки) и с ровными краями, используйте паяльник или нагретую на огне отвертку. Вторую дырку сделайте на 1 см выше первой.
2. Нанесите на одну из соломинок термоклей и поместите ее кончик в нижнее отверстие так, чтобы отрезок трубочки, оказавшийся в бутылке, был довольно длинным.
3. Вторую (верхнюю) соломинку вставьте в другое отверстие (ее кончик внутри должен быть короче) и также закрепите с помощью термоклея.
4. Теперь подрежьте наружную часть первой трубочки покороче, а вторую (верхнюю) оставьте более длинной. Гофрированная часть соломинок должна оказаться снаружи, за счет этого им будет легко придать нужное положение.

Термоклей застывает почти мгновенно, теперь бутылка готова к использованию. Заполните ее отстоянной водой для полива, предварительно зажав концы трубочек канцелярскими зажимами, «лягушками», чтобы жидкость не выливалась. После этого на горлышко бутылки наверните пробку.

Как использовать приспособление

Работа подобного приспособления из бутылки объясняется законами физики. Систему автоматического полива поставьте рядом с цветочным горшком, направив трубочки в поддон. Как только вы снимете зажимы с каждой соломинки, из нижней потечет вода, а верхняя начнет засасывать воздух. Когда уровень воды в поддоне достигнет носика верхней трубки, воздух перестанет поступать в бутылку и вода перестанет течь.

В момент, когда корни цветка вытянут влагу из поддона, система вновь включается в работу и подает новую порцию влаги. Учтите, что этот способ подходит только для влаголюбивых растений, корни которых не страдают от переувлажнения. В этот список входит циперус, бамбук, камыш поникающий, калла, ситник, нефролепис, спатифиллум, бальзамин. Жара увеличивает потребности этих растений в воде. Для других комнатных цветов больше подойдут другие способы автоматического полива.

Как сделать автополив на даче своими руками: пошаговая инструкция

Можно обустроить автополив газона своими руками. Организация автополива участка предполагает выбор оросительной системы, отличающейся установочным оборудованием.

В соответствии с планом, необходимо подсчитать длину магистральных труб, определиться с их сечением, выбрать объем накопительного бака и насосное оборудование с оптимальной мощностью. Также следует предусмотреть установку редукторов, понижающих давление воды, если будет устанавливаться система дождевания.

Далее следует составить список материалов, которые необходимо закупить для установки автополива:

• фильтры для воды;
• трубы;
• шланги;
• насос;
• спринклеры;
• электромагнитные клапаны;
• регулятор давления.

При расчете мощности насосной станции ориентироваться следует на площадь орошаемой плантации.

Водяные фильтры нужны для исключения попадания в систему песка и инородных частиц, которые способны вывести механизм из строя. Механические клапаны и контроллеры необходимы для переменного полива отдельных участков.

Монтаж трубопровода

Для установки системы орошения следует использовать полиэтиленовые трубы, сечение которых будет зависеть от зоны укладки. Широкий выход должен быть направлен на основание, а узкий – на спринклеры.

Монтаж трубопровода можно начинать сразу после закупки материалов. Перед этим следует определиться с видом укладки труб.

Наземная укладка предполагает расположение магистрали на поверхности земли, при котором система автоматизированного полива будет находиться в открытом доступе. С наступлением холодов конструкция разбирается и складывается на хранение.

При подземной укладке трубы размещают под землей на глубине 25-30 см. Такой подход позволяет защитить трубопроводную систему от температурных перепадов, внешних воздействий и механических повреждений.

Для разводки магистрали рекомендуется использовать полимерные трубы, которые легко монтируются и имеют низкую теплопроводность. Для обустройства самой магистрали больше подойдут полиэтиленовые трубы, обладающие эластичностью и гибкостью. В случае замерзания жидкости в подземном трубопроводе они не лопнут, к тому же отличаются прочностью и долговечностью.

Описание технологии

Первоначально системы автоматического полива использовались лишь на крупных фермерских хозяйствах, однако сегодня с совершенствованием технологии появились бытовые установки, которые отличаются простотой конструкции и предлагаются покупателям по доступным ценам. Под системами полива принято понимать технологический комплекс, обеспечивающий регулярное и равномерное орошение грядок водой. Это могут быть как относительно простые конструкции, которые оснащены лишь одним мощным насосом и электротаймером, так и полностью автоматизированные установки, за работу которых отвечают современные компьютеры.

Стандартная конструкция автополива будет включать следующие элементы:

• Водяной насос.
• Контроллер, управляющий работой оборудования.
• Систему шлангов.
• Краны и капельницы.

Даже простейшую систему, которая состоит из подающей помпы и управляющей автоматики, можно будет настроить таким образом, чтобы полив включался в строго определенное время, а зная производительность насосов, можно будет до литра рассчитать объем воды, которым орошаются грядки. Какого-либо последующего обслуживания такая система не потребует, а при необходимости садовод может внести соответствующие корректировки, в зависимости от погоды на дворе и состоянии растений на грядках.
