С какой глубины может поднять воду насосная станция

Особенности режимов работы

Безбашенная система предусматривает подачу воды непосредственно потребителю, и в связи с этим используемые здесь насосы должны полностью обеспечивать подачу в необходимом объеме в пиковые моменты потребления воды . Обычно строится график работы сети, совмещенный с расписанием работы насосной станции, что позволяет оценить обеспеченность водой в различные моменты времени. В большинстве случаев такие системы имеют большое количество насосов.

При наличии в системе водоснабжения напорного аккумулятора максимальная подача воды станцией принимается меньшей по сравнению с максимально возможным часовым расходом, а сам график работы станции приближают к графику расхода воды, но в точности они совпадают не всегда, так как вследствие неравномерного потребления воды при полном совпадении графиков выключение и включение насосных агрегатов будет происходить слишком часто, что увеличит нагрузку на систему.

При этом если воды подается больше, чем необходимо, то излишки подаются в аккумулирующую емкость и в дальнейшем за счет этого объема воды покрывается недостача в пиковые моменты водопотребления.

Проводя расчет насосной станции второго подъема нужно определить оптимальный режим работы с низкой периодичностью включения насосов и минимально возможным объемом аккумулирующей емкости. Работа станции может быть двух- или трехступенчатой – так называют количество одновременно включенных насосов.

Рекомендуемые режимы работ

Для систем с подачей менее 15 000 кубометров воды в сутки рекомендуется использовать равномерный режим работы, а при большей подаче использовать такой режим нецелесообразно, так как потребуются достаточно большие аккумулирующие емкости.

Так, если работа станции ступенчатая, то объем емкости составляет 2,5-6% от подачи воды за сутки, при равномерной работе объем емкости должен находиться в пределах 8-15% суточной подачи. Из чего следует, что расчет насосной станции и выбор режима во многом обусловлен объемом имеющейся аккумулирующей емкости.

Выбор режима работы в любом случае должен иметь соответствующее техническое и экономическое обоснование, при этом должны быть учтены и местные особенности.

Вместимость аккумулирующей емкости

Произведя анализ работы насосных станций легко можно увидеть, что при ступенчатом режиме работе возможно уменьшение объема бака и уменьшение высоты подъема воды, что обусловлено уменьшением высоты установки бака. В целом расчет насосной станции показывает, что при организации ступенчатой работы объем бака может быть втрое меньшим, но при этом будет увеличена площадь самой станции, что обусловлено увеличением числа используемых насосов и увеличением вместимости резервуаров для насосов первого подъема, которые в большинстве случаев работают равномерно.

Также при ступенчатой работе насосных агрегатов должен быть увеличен диаметр водопроводов, так как пропуск воды в таком случае должен быть большим, нежели при их равномерной работе. При этом опытным путем установлено, что для небольших водопроводов выгодна равномерная работа, а для больших водопроводов целесообразнее использовать ступенчатый режим работы. Средние водопроводы имеют зависимость от длины водовода, чем он длиннее тем, предпочтительней равномерная работа.

Как рассчитать необходимую глубину всасывания насосной станции

Для расчета технических характеристик станции необходима информация, касающаяся автономного водопровода:

  • Расстояние от зеркала воды в колодце до потребителя, который в сети водопровода находится в самой дальней точке. При этом расстояние складывается из всех участков, потому что сеть обычно не является прямолинейной. Чем больше ответвлений, тем больше потерь напора и расхода.
  • Расстояние от насосной станции до места водозабора. Оборудование может быть установлено около колодца, в подвале дома или в специально сооруженном помещении. Чем дальше месторасположение станции, тем больше потери, тем меньше глубина всасывания.
  • Количество фитингов и запорной арматуры. Здесь можно взять 10-процентный запас всех характеристик — напора и производительности насосной станции.
  • Динамический уровень воды в колодце. Это значение меняется в зависимости от сезона и интенсивности водозабора. Его обязательно учитывают при расчете глубины всасывания. При этом необходимо знать, что конец всасывающей трубы должен располагаться ниже зеркала воды минимум на 1 м. Если динамический уровень большой, велика вероятность, что в летний сезон вода в колодце опуститься ниже уровня установки конца всасывающей трубы.
  • Диаметр труб, используемых в водопроводной системе.
  • Количество потребителей.

Динамический уровень воды в системе автономного водопровода играет одну из важнейших ролей. Если его значением пренебречь, можно забыть о характеристиках водопроводной сети.

Чтобы бороться с уменьшением глубины водозабора, над колодцем устанавливают кессон. Это специальное цилиндрической или кубической формы емкость, которую закапывают на определенную глубину. В нее монтируют НС. Чем высота кессона больше, тем ниже будет располагаться насос. Таким образом можно снизить место установки наносной станции и уменьшить расстояние от нее до зеркала воды.

Есть еще один вариант. Внутрь колодца устанавливают металлическую конструкцию, собранную из металлопрофиля (обычно уголка или швеллера). Ее крепят к стенкам гидротехнического сооружения. На эту опору монтируют насосную станцию. Для обеспечения более высоких характеристик водопроводной сети опорную конструкцию опускают до уровня поверхности воды в колодце. Неудобство такой установки заключается в том, что станция находится на большой глубине, а значит, следить за ней и обслуживать будет непросто.

Какой садовый насос лучше выбрать?

Поверхностные насосы для обеспечения водоснабжения на дачном участке предлагают многие фирмы, специализацией которых является выпуск установок для систем водоснабжения. Несколько компаний в настоящий момент являются лидерами рынка.

  • Джамбо;
  • Вихорь;
  • Neoclima;
  • Grundfos;
  • Wilo.

Популярные модели поверхностных насосов

Среди всех моделей насосов можно выделить такие, которые сегодня пользуются наибольшим спросом среди потребителей.

  • Elitech НС 600П. Особенность этой установки заключается в том, что в ее конструкции присутствует самовсасывающая помпа, а также имеется стальная рама. Использовать этот насос можно для перекачивания чистой воды в системах обычного и капельного орошения. Мощность модели составляет 620 Вт. Что касается её производительности, то она находится на уровне 50 литров/час. Глубина, с которой эти установки могут подавать воду, составляет 8 метров.
  • «Джамбо 70 50 П». Эта модель в состоянии работать на максимальной глубине до 9 метров. Мощность этой модели составляет 1100 Вт. Производительность насоса находится на уровне 4,2 куб. метров/час.
  • «Вихрь ПН 1100Н». Мощность этого насоса составляет 500 Вт. Производительность у него такая же, как и у предыдущей модели.
  • «ВОДОЛЕЙ БЦ-1.2-18У. Особенность этого насоса – вертикальность его расположения. Мощность оборудования составляет 690 Вт. Он имеет производительность 4,5 кубометров воды в час. Работать эта модель может на максимальной глубине 8 метров.

Если на дачном участке источник водоснабжения расположен далеко, то в этом случае для обеспечения постоянного полива растений и грядок необходимо пробурить скважину и установить насос. Выбор насоса — дело ответственное, поскольку моделей довольно много и каждая имеет свою производительность и цели применения. Для полива нужно выбирать подходящую модель, учитывая не только цену, но и параметры производительности и глубину подачи воды.

Чтобы не ошибиться с выбором, необходимо сначала ознакомиться с разновидностями насосного оборудования и потом делать выбор. Во избежание ошибок нелишним будет проконсультироваться у специалистов, которые не только помогут подобрать установку, но и дадут советы по эксплуатации.

Устройство напорной канализации из труб

Главный элемент напорной канализации – КНС (канализационная напорная станция). В КНС собираются все стоки, находящиеся во внутренних трубопроводах здания. Усилием мощного насоса осуществляется переправка отходов к месту их утилизации. Насосная станция работает как накопитель, но лишь до определенного уровня (детальнее: «Канализационная насосная станция КНС — принцип работы и виды установки «). Когда количество стоков в резервуаре достигает нужной отметки, запускается насос.

Давление воздействует на стоки и транспортирует их по герметичным трубопроводам (напорный коллектор) в назначенную точку сброса. Напорный канализационный коллектор это автоматическая система, поэтому для ее работы не требуется оператор – достаточно будет реагировать лишь в случае возникновения неполадок. Помимо КНС, система также использует несколько ответвлений трубопроводов. В былые годы использовались стальные трубы для напорной канализации, изготовленные специально для таких систем. Сейчас напорная канализация может изготавливаться из чугунных или пластиковых труб. Конечно, трубы пвх для напорной канализации используются чаще, поскольку они имеют ряд преимуществ: они имеют невысокую стоимость, гораздо легче монтируются и дольше служат.

В создании комбинированных систем обычно применяются трубы из различных материалов. Например, герметичные трубы устанавливаются в сети только после канализационной насосной станции, а до нее движение стоков осуществляется обычными пластиковыми трубами. Конечно, в этом правиле тоже есть исключение: для подъема отходов с нижних этажей лучше использовать трубы канализационные напорные пвх, рассчитанные на выполнение подобных задач.

В подъеме стоков с нижних уровней применяются мини канализационные станции – сололифты. Они устанавливаются прямо за унитазом и выполняют не только функцию переправки отходов, но и измельчают их, поскольку трубы малого диаметра не справляются с крупными фракциями. Кроме того, мини канализационные станции подключатся ко всем сантехническим приборам, находящимся в том же санузле. Комбинированная напорная канализация – это довольно сложная конструкция, имеющая множество ответвлений и выходов, поэтому для работы системы требуется качественное оборудование. Кроме того, нужно в обязательном порядке выполнить расчет напорной канализации. Часто при обустройстве напорной канализации используются специальные обратные клапаны, предотвращающие движение стоков самотеком вниз, на нижние уровни, когда насос уже выключен.

Необходимые расчеты для правильного подбора насосного оборудования

Например, требуется решить вопрос, как выбрать насос для колодца, глубина которого составляет 25 метров, и рассчитать его параметры. Основная информация для этой цели содержит следующее: динамический уровень после откачки воды составил 15 метров, между домом и колодцем расстояние 30 метров, точки водоразбора имеются на первых двух этажах жилого строения, основное потребление воды приходится на душ, кухню и полив.

Расчет напора водяного насоса для колодца выполняется следующим образом: к величине динамического уровня 15 метров прибавляется расстояние от дома до колодца с учетом вертикальной подачи 3 метра. Также добавляется гравитационный показатель, который состоит из двух частей (1 метр — поставка воды на первый и 4 метра – на второй этаж) и расстояние 30 метров, которое необходимо для нормального функционирования насоса.

В результате получается результат:

15+3+5+30=53 метра.

Переводя полученное значение в атмосферы, получается, что для данной ситуации требуется насос мощностью не меньше 5,3 Атм. Также следует учесть потерю мощности в процессе износа, поэтому следует приобретать насос с небольшим запасом мощности.

При расчете расхода воды во внимание принимается количество точек водоразбора и их примерное потребление. В приведенном примере кран для полива потребляет 18 литров воды в минуту, через смеситель на кухне уходит до 10 литров воды, через душ – 12 литров в минуту

В результате получается следующее:

18+10+12=40 литров.

К этому значению следует прибавить примерно 5 литров, которые расходуются унитазом и умывальником.

Полученное значение напора используют при выборе насоса, сопоставляют его производительность со значением дебита колодца и расходом воды. В системе без накопительного бака насос должен подавать воду, количество которой соответствует секундному расходу. Если в системе присутствует накопительный бак или гидроаккумулятор, то ориентиром должен служить часовой расход воды.

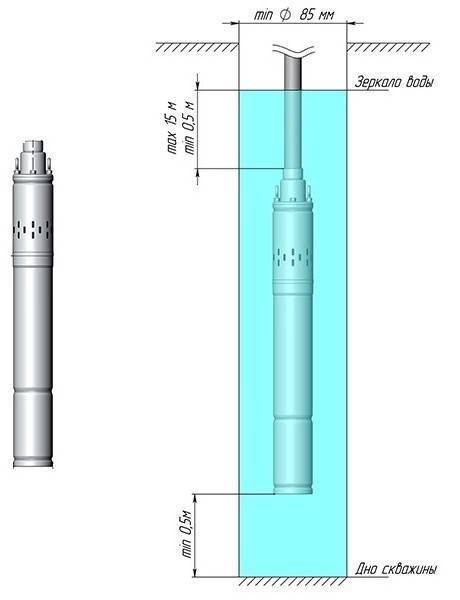

Оптимальная глубина погружения насоса

Существуют определенные ограничения по уровню погружения насосного оборудования. Учитываются два ключевых ограничения:

  • нельзя допускать соприкосновения насоса и дна скважины;
  • над самим насосом в скважине должен быть еще 1 метр воды над оборудованием.

Что касается скважинного дна, такое ограничение устанавливают в связи с твердыми частицами на дне. Во время работы насоса они могут повредить оборудование. Ни в коем случае нельзя допустить поступление этих частиц в механизм насоса. Также при установке насоса на дне скважины вода будет сильно загрязняться. Даже встроенные фильтры не смогут обеспечить чистку. Наряду с этим такое расположение насоса отразится на сроке его эксплуатации.

Что касается уровня воды в пределах одного метра над уровнем насоса, это обусловлено особенностью установки и строения погружного насоса. Вода транспортируется под давлением. Охлаждается агрегат за счет влияния внешних факторов. Если уровень воды над механизмом будет невысоким, есть риски сильного нагрева насоса. Из-за высоких температур двигатель погружного насоса может выйти из строя.



Как рассчитать необходимую глубину всасывания насосной станции


Для расчета технических характеристик станции необходима информация, касающаяся автономного водопровода:

  • Расстояние от зеркала воды в колодце до потребителя, который в сети водопровода находится в самой дальней точке. При этом расстояние складывается из всех участков, потому что сеть обычно не является прямолинейной. Чем больше ответвлений, тем больше потерь напора и расхода.
  • Расстояние от насосной станции до места водозабора. Оборудование может быть установлено около колодца, в подвале дома или в специально сооруженном помещении. Чем дальше месторасположение станции, тем больше потери, тем меньше глубина всасывания.
  • Количество фитингов и запорной арматуры. Здесь можно взять 10-процентный запас всех характеристик — напора и производительности насосной станции.
  • Динамический уровень воды в колодце. Это значение меняется в зависимости от сезона и интенсивности водозабора. Его обязательно учитывают при расчете глубины всасывания. При этом необходимо знать, что конец всасывающей трубы должен располагаться ниже зеркала воды минимум на 1 м. Если динамический уровень большой, велика вероятность, что в летний сезон вода в колодце опуститься ниже уровня установки конца всасывающей трубы.
  • Диаметр труб, используемых в водопроводной системе.
  • Количество потребителей.

Динамический уровень воды в системе автономного водопровода играет одну из важнейших ролей. Если его значением пренебречь, можно забыть о характеристиках водопроводной сети.

Чтобы бороться с уменьшением глубины водозабора, над колодцем устанавливают кессон. Это специальное цилиндрической или кубической формы емкость, которую закапывают на определенную глубину. В нее монтируют НС. Чем высота кессона больше, тем ниже будет располагаться насос. Таким образом можно снизить место установки наносной станции и уменьшить расстояние от нее до зеркала воды.

Есть еще один вариант. Внутрь колодца устанавливают металлическую конструкцию, собранную из металлопрофиля (обычно уголка или швеллера). Ее крепят к стенкам гидротехнического сооружения. На эту опору монтируют насосную станцию. Для обеспечения более высоких характеристик водопроводной сети опорную конструкцию опускают до уровня поверхности воды в колодце. Неудобство такой установки заключается в том, что станция находится на большой глубине, а значит, следить за ней и обслуживать будет непросто.

Прочие факторы, влияющие на высоту всасывания

Если говорить не только о воде, а о перекачивании жидкости, как таковой, то на высоту всасывания влияет ещё и её плотность. Чем она более вязкая – тем на меньшую высоту жидкость можно поднять.

Расчёт высоты всасывания насоса

Ещё один фактор, который оказывает существенное влияние – температура жидкости. Чем она ниже, тем насосу легче работать, и тем с более низкой отметки он может поднять воду. Заметим, что при нагревании воды появляется опасность явления кавитации, поэтому насосы нужно оберегать от скачков температур и давления.

Насосы с большой высотой всасывания – это те, которые создают разрежение 0,8 бар. То есть, они поднимают воду с отметки 8м, если нет потерь давления. Вы спросите: как тогда откачивают воду с артезианских глубин? Хороший вопрос.

Что может увеличить высоту подъёма

Одним из решений для увеличения высоты подъёма воды на поверхности земли (например, на этажи задания), является ступенчатая установка нескольких насосов. Но это довольно сложная схема, особенно для монтажа своими руками — да и цена вопроса довольно высока. В случае с глубоким колодцем она и вовсе не может быть реализована.

Камера многоступенчатого насоса

  • Следующий вариант – это использование многоступенчатого насоса. В нём присутствует не одна, а несколько крыльчаток, каждая из которых повышает давление ещё на 1 бар. Чем больше ступеней – тем выше напор.
  • И ещё одно решение задачи: когда требуется поднимать воду с глубины, превышающей 7м, используют насос, оснащённый встроенным или выносным эжектором. Если сказать упрощённо — он повышает скорость движения потока, создавая при этом область низкого давления. Тем самым, получается необходимый нам эффект разрежения. Такие насосы способны поднять воду с довольно большой глубины – до 45м, что зависит от мощности эжектора.

Насосы с выносным эжектором

Определение напора таково: это сумма высоты, на которую поднимается вода, и её потерь на трассе между всасывающим и напорным трубопроводом. При этом геометрическая высота подъёма состоит из разницы между верхним и нижним уровнями воды.

Гидравлические потери рассчитываются суммарно, на основании всех конструктивных особенностей трубопровода.

Данные показатели очень важны для промышленности, в которой чаще используются поверхностные насосы. На их основе проектируют уровень заглубления фундаментов машинных залов, в которых располагается оборудование. Соответственно, от них зависят и затраты на капстроительство.

Выше речь шла о положительной высоте всасывания, когда ось насоса находится выше зеркала воды в источнике. Если же свободная поверхность воды располагается над насосом, высота всасывания будет отрицательной.

По этому принципу функционирует погружное оборудование, которое и выручает, когда воду нельзя достать с помощью насоса, работающего на поверхности. Более подробную информацию по этой теме вы получите, посмотрев видео в этой статье, но надеемся, что и наша инструкция оказалась для вас полезной.

Дополнительное оборудование (КиП и автоматика)

Колодезный насос с автоматикой всегда будет выигрывать у своего аналога, не оснащенного датчиками и контрольно-измерительной техникой. В первую очередь важна защита от «сухого хода», так как большинство погружных устройств (кроме вихревого типа) можно эксплуатировать, только когда камера с рабочим элементом заполнена водой.

Именно поэтому устанавливают помпы хотя бы с минимальной автоматикой, например с поплавковым, а лучше с ультразвуковым датчиком уровня. Это защитит оборудование от поломки в случае если в источнике не осталось воды, а механизм двигателя продолжает работать.

Колодезные помпы со встроенной автоматикой могут быть оборудованы реле давления с целью включения и отключения оборудования. При падении давления в трубопроводе на датчике система запускает механизм, при повышении до рабочего уровня отключает. Это нужно при наличии накопительного резервуара, называемого гидроаккумулятором, который, как правило, присутствует в любой системе водоснабжения частного дома.

Какие трубы нужны для насосной станции?

Решив организовать на даче автономное водоснабжение, мало вырыть колодец и купить насос. Необходимо еще определиться с тем, какие трубы нужны для насосной станции.

А возможны здесь несколько вариантов. Каждый, разумеется, со своими достоинствами и недостатками. Какой-то из них дороже, какой-то дешевле, но при этом нужно помнить, что для правильного выбора — какие трубы нужны для насосной станции — нужно учитывать несколько общих требований.

Во-первых, трубы постоянно находятся в контакте с водой, поэтому должны быть изготовлены из пищевого материала. Конечно, если речь идет о полноценной системе. Если воду качают только для полива, то на этот пункт можно смотреть не так строго.

Во-вторых, при подкачке создается определенное давление

Поэтому, определяясь, какие трубы насосной станции подойдут в данном случае, необходимо обратить внимание на их способность выдерживать такое давление

Итак, возможные варианты.

GARDENA 3000/4 Classic

Электрический насос GARDENA 3000/4 Classic в своем большинстве предназначен для сада и хозяйственных работ на участке. Благодаря высокой мощности всасывания и поддержанию высокого давления делает GARDENA 3000/4 Classic образцовым инструментом для работ в саду, для откачки, передачи и повышения давления водопроводной, дождевой или хлорированной воды.

В качестве защиты электрического насоса от дефектов в холодную погоду насос оснащен сливным отверстием с дренажной пробкой.

Обратите внимание, что насос не предназначен для перекачки соленой воды. Преимущества: компактность, легкий, удобный в эксплуатации, высокого качество материалов, качественная сборка

Преимущества: компактность, легкий, удобный в эксплуатации, высокого качество материалов, качественная сборка

Недостатки: нет встроенной защиты от сухого хода,  пластиковая резьба.

GARDENA 4000/5 Classic

Насосная станция GARDENA 4000/5 Classic идеально станет вашим помощником. С ней вы сможете использовать воду, там, где необходимо, а именно: в ванной комнате, для стирки белья в стиральной машине, для садового участка и других хозяйственных нужд. Бытовая станция имеет компактный размер с номинальной мощностью 850 Ватт. К особенностям относится возможность экономии энергии до 15%. Резервуар имеет объем 24 литра, что позволяет насосу использовать в первую очередь собственный запас, а затем уже срабатывает реле давления. Еще одной особенностью является, что насос легко спускается в холодную погоду через пробку.  Приобретая насос, Вы получите клапан обратного хода, но ии фильтр для предварительной очистки водоснабжения, который бережет станцию от попадания посторонних предметов и частиц песка.

Преимущества: эко-режим, многофункциональный переключатель,  защита рук от сухого хода, высокое качество материалов, минимальный уровень шума,

Недостатки: пластиковая резьба, проблемное хранение в зимний период.

Что является движущей силой для жидкости?

Существует два способа, с помощью которых жидкость может подниматься вверх:

  1. Когда ёмкость герметично запечатана, и в неё под давлением подаётся газ. Но это не наш случай.
  2. Нам интересная вторая ситуация, когда жидкость поднимается по сосуду за счёт разности атмосферного давления (Ра) и тяги — разрежения (Р1), которое создаётся насосом.

На заметку: Без давления, которое атмосфера оказывает на жидкость, её подъём был бы невозможен ни при каких условиях. На уровне моря оно соответствует показателю 1 бар или около того, что соответствует примерно 10 метрам водяного столба.

Но эта высота, по сути, чисто теоретическая, потому что, чем выше находится местность над уровнем моря, тем меньше давит атмосфера. На небольшом взгорье высотой в 2000м, давление снижено примерно на четверть — до 0,77 бар.

Так как на находящуюся в колодце воду так же действует атмосфера, то, какое бы разрежение ни создавал насос, находящийся на поверхности земли, вода в низине не сможет поднять выше десятка метров, а на возвышенности высота подъёма насосом не будет выше шести-семи метров. То есть, высота местности имеет решающее значение.

Обратный клапан: что это такое и для чего используется

Кроме особенностей местности, на высоту подъёма воды влияют и другие критерии. Например, следует учитывать и возможные потери давления, которые неизбежно возникают в определённых случаях. Чтобы было понятно, что это за ситуации, рассмотрим, что происходит, когда насос отключается.

Когда разрежение больше не создаётся, вода, находящаяся в полости всасывающей трубы, устремляется вниз – откуда и пришла. В конечном итоге труба станет пустой. Чтобы поднять воду снова при последующем запуске насоса, он должен ещё раз разредить воздух.

Перед первым запуском в насос заливается вода

  • При первом запуске, чтобы это произошло, в него заливается вода, но после того, как она слилась, самозаполнения не произойдёт. Двигатель начнёт работать вхолостую, что, в конце концов, приведёт к поломке.
  • Следовательно, нужно сделать так, чтобы жидкость оставалась в камере насоса при его отключении, что позволит агрегату быстро войти в рабочий режим. Обеспечить задержку воды призван клапан, который при её обратном движении закрывает просвет трубы — примерно как на фото.

Принцип работы обратного клапана

  • Благодаря ему, после каждого отключения вода остаётся и в самом насосе, и в трубе. И на первый план выходит вопрос обеспечения клапану герметичности, которая нарушается из-за попадания в него ила и песка.
  • Поэтому перед клапаном обязательно ставится фильтровальная металлическая сетка, которая, вместе с ним образует так называемое, кольцо опускной (всасывающей) трубы. Потери давления на нём будут тем более существенными, чем больше загрязнён фильтр.

Кольцо трубы с обратным клапаном для колодезного насоса

Кроме того, во всасывающем трубопроводе имеются и другие слабые места: вентиля, повороты, разветвления. В зависимости от конфигурации трассы и её комплектации соединительной и запорной арматурой, потери давления могут доходить до двух десятых бар, что соответствует двум метрам водного столба.

Так как в этой ситуации высота всасывания уменьшится на эти же 2 метра, очень важно приложить все усилия, для того, чтобы воспрепятствовать потерям давления

Исследование образцов

Давайте познакомимся с несколькими представителями исследуемого нами вида.

На фото — станция бытового водоснабжения Gardena 3000-4 Classic

  • Мощность: 0,65 кВт;
  • Напор (максимальный): 40 м;
  • Глубина подъема воды: 8 м;
  • Гидроаккумулятор: 24 л;
  • Производительность: 47 л/мин;
  • Цена: 5200 руб.

Джамбо 70/50Н-50 от Джилекс

  • Мощность: 1,1 кВт;
  • Производительность: 70 л/мин;
  • Напор: 50 м;
  • Глубина: 9 м;
  • Гидроаккумулятор: 50 л;
  • Дополнительные опции: плавный пуск, термореле (отключение при перегреве);
  • Цена: 16100 руб.

Итальянская MARINA APM200/25 с выносным эжектором

  • Мощность: 2,3 кВт;
  • Производительность: 50 л/мин;
  • Напор: 50 м;
  • Глубина: 35 м;
  • Цена: 25500 руб.

Снабжение чистой водой:

– вибрационные; – колодезные; – скважинные разного принципа действия и разных характеристик.

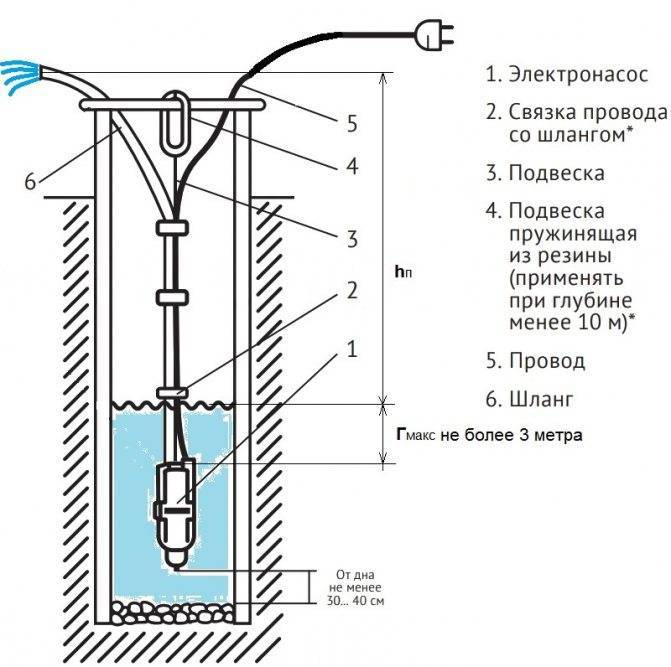

Вибрационные

Обладают скромными возможностями по производительности и максимальной высоте подъёма. Но благодаря простоте, нетребовательности к качеству воды и небольшой цене стоят на первом месте. Из недостатков: недолговечен, режим работы – непродолжительный, с перерывами. Обусловлено принципом работы. От установки в скважины целесообразно воздерживаться. При работе из-за вибрации могут деформироваться и разрушаться стенки скважины. Рекомендуются для подачи воды из колодцев, емкостей и открытых водоемов. Глубина погружения под зеркало воды – не более 3 метров. Максимальная высота подъёма – регламентируется до 40 метров. Варианты поставки длины кабеля – 10, 15, 25, 40 метров.

Колодезные

Рассчитаны на работу с чистой водой, без значительных примесей. В связи с этим они «подвешиваются» на некотором расстоянии от дна, чтобы не допустить попадания придонного ила. Глубины применения колодезников от 8 метров до 20 м, при которых применение поверхностного насоса невозможно.

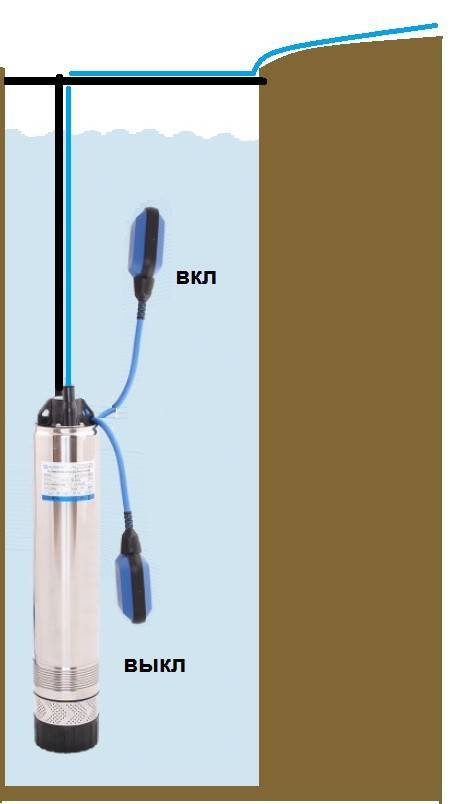

Конструктивно колодезный – такой же погружной с поплавковым выключателем или электронной системой включения-отключения при подъёме уровня воды или его падении.


Колодезный насос для подачи воды из водоёма. Подвешивается на некотором расстоянии от дна, чтобы не допустить попадания придонного ила.


Колодезный насос для откачки воды из накопительного резервуара. пример 1.


Колодезный насос для подачи воды из накопительного резервуара. пример 2

Скважинные

Используются для подъема воды из скважин, у которых устойчивый уровень зеркала заметно ниже уровня земли. Скважины обычно бурят небольшого диаметра, с этим связана цилиндрическая вытянутая форма насосов.

Диаметр скважинников был обусловлен минимально возможными размерами, в которых удалось разместить насосную часть и двигатель. Исторически это был диаметр 6 и 4″. В последние годы набирают популярность скважинные насосы диаметрами 3,5″, 3″ и даже 2″. А скважина бурится диаметром на 1-2 см больше диаметра насоса для предотвращения затруднений при опускании и подъёме. Низкое залегание воды, требует от скважинного насоса создать значительный напор, поэтому применяется только многоступенчатая конструкция. Режим работы – продолжительный.

Скважинные центробежные имеют до 10-30 ступеней с рабочими колёсами. Обычно каждая ступень создаёт напор не менее 5 метров водяного столба. Рабочие колеса имеют свободный вертикальный «плавающий» ход (так называемую «водяную смазку»), который позволяет уменьшить их износ при содержании песка в воде. Вместе с тем, для увеличения срока службы насоса следует принимать меры, исключающие попадание в него песка.

Скважинные винтовые по стоимости стоят на втором месте после вибрационных. Создавая ощутимый напор при небольшой производительности, оптимальны в автономном водоснабжении индивидуальных домов, поливе садовых участков, наполнении различных резервуаров. Для подачи чистой пресной воды из колодцев, резервуаров, скважин диаметром не менее 85 мм.

Рабочий элемент – винт в резиновой обойме, которая при абразивном составе примесей в воде может достаточно быстро разрушиться. Однако, дешевизна и простота замены обоймы в сборе с винтом – оказывается существенным аргументом в пользу выбора винтового насоса.
