Технические характеристики автоматического выключателя ВА 47-29

Удобство монтажа

  • Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
  • Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
  • Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
  • В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
  • Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
  • Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
  • Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.

Эксплуатация устройств

Коммутационные автоматы ВА 47-29 являются довольно распространенным оборудованием. Часто встречаются не только в бытовых, но и во многих промышленных электросетях. С помощью такого устройства обеспечивается:

  • ручное отключение электроэнергии в закрепленном объекте;
  • автоматическое отключение через определенный промежуток времени в конкретной зоне, где была зафиксирована перегрузка, или же мгновенно в месте, где было зарегистрировано возникновение короткого замыкания;
  • длительное проведение номинального тока.

Автоматический выключатель ВА 47-29 имеет технические характеристики, соответствующие мировым стандартам, что позволяет ему сохранять свою работоспособность в условиях напряжения переменного тока на уровне до 240 вольт (между нейтралью и фазой) или же до 400 вольт (между фазами) при частоте 50/60 Гц.

Преимущества выключателей ВА 47-29

Среди достоинств модульных автоматических выключателей можно выделить:

  • Неразборная конструкция с четырьмя (Россия) или шестью (Китай) заклепками, которыми объединяются все части корпуса.
  • Наличие индикатора положения контактов. Зажигается зеленым, когда они разомкнуты, или светится красным во время работы системы под напряжением, когда контакты сцеплены.
  • Наличие комбинированной защиты от воздействия на электросети сверхтоков. Тепловой расцепитель вовремя реагирует на возникновение каких-либо перегрузок в сети, в то время как электромагнитный срабатывает, если регистрирует возникновение в сети короткого замыкания.
  • Ширина модуля стандартно составляет 18 мм и соответствует ширине одного полюса. К примеру, если покупается трехполюсный автомат ВА47-29, его ширина будет составлять 54 мм.
  • Подпружиненный фиксатор, чтобы можно было удобно закрепить устройство на DIN-рейке.
  • Пломбировка, с помощью которой закрепляются винты контактных зажимов.
  • Ребристые поверхности зажимов, благодаря чему обеспечивается эффективная фиксация подключенных жил.
  • Коммутационная способность на уровне 4.5 кА (максимальный ток коммутируемого этим оборудованием короткого замыкания), которой вполне достаточно для бытового применения.

Автомат BA 47-29 представляет собой недорогой и практичный вариант для обеспечения безопасности электросетей в любом современном доме.

Автоматические выключатели до 100 Ампер производство ИЭК IEK

Автоматические выключатели ВА47-29

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:– электроприборы, освещение – выключатели с характеристикой В,– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключателис характеристикой C,– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключателис характеристикой D.Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.200 типоисполнений на 18 номинальных токов от 0,5 до 63 А.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:– контакт состояния КС47;– контакт состояния КСВ47;– расцепитель минимального напряжения РМ47;– расцепитель независимый РН47.

• Широкий диапазон рабочих температур от –40 °С до +50 °С.• Усовершенствованная более широкая рукоятка включения с увеличенной площадью контакта.• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Автоматические выключатели ВА47-29М

Автоматические выключатели ВА47-29М предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку.Автоматические выключатели ВА47-29М рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий и на производстве.

 Преимущества

• Два типа защиты от перегрузки и короткого замыкания.• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:– контакт состояния КС47;– контакт состояния КСВ47;– расцепитель минимального напряжения РМ47;– расцепитель независимый РН47.• Специальная конструкция корпуса с увеличенной теплоотдачей.• Независимый индикатор положения контактов.• Защёлка на DIN-рейку с двойным фиксированным положением.• Широкий диапазон рабочих температур от –40 °С до +50 °С.• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

Назначение и область применения

Автоматические выключатели для защиты от сверх-токов ВА47-29 товарного знака IEK предназначены для работы в однофазных или трехфазных электрических сетях переменного тока номинальным линейным напряжением не более 400 В частотой 50 Гц. Выключатели соответствуют ГОСТ Р 50345.

Выключатели выполняют функции автоматического отключения электроустановки при появлении сверх-токов (перегрузки или короткого замыкания) и оперативного управления участками электрических цепей.

Основная область применения выключателей: — распределительные щиты (РЩ); — групповые щитки (квартирные и этажные); — отдельные потребители электроэнергии.

Структура условного обозначения выключателей:

Маркировка

  • Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
  • Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
  • Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
    • Кривая B – автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
    • Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
    • Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
  • Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

Предельная коммутационная способность

Выключатель может не срабатывать, если взяли слишком завышенный номинал. То есть проводка может начать перегреваться и плавится, если она сама по себе слабая, а выключатель поставили, допустим, на 25 или 63 А.

Однако есть ещё одна ситуация, при которой «автомату» не суждено сработать – это очень большой ток, при котором контакты размыкателя попросту свариваются между собой, и выключатель превращается в линейный элемент электрической цепи. Для ВА 47 29 это значение составляет 4,5 кА. Это ещё одна важная характеристика, и такой чудовищной перегрузки по току допускать нельзя, иначе проводка может просто выгореть, став причиной пожара в здании.

Выключатели ВА 47-29


Автоматические выключатели ВА 47-29 — современные коммутационные устройства, снабженные электротепловой и электромагнитной защитой от сверхтоков. Автоматические выключатели ВА 47-29 предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для оперативного управления участками электрических цепей.

Автоматические выключатели ВА 47-29 выпускаются водно-, двух-, трех- и четырех-полюсном исполнении, с защитными характеристиками В, С, D; устанавливаются выключатели на монтажную 35 мм din-рейку; соответствуют ГОСТ Р 50345-99 и ТУ2000АГИЕ.641.235.003.

Особенности конструкции выключателей ВА 47 29

  • Уставка теплового расцепителя через вкручивание регулировочного винта в металлическое основание позволяет сохранять неизменными настройки в процессе эксплуатации.
  • Основные контакты автомата покрыты серебро содержащей композицией.
  • Оригинальная конструкция контактов ВА 4729 позволяет минимизировать потери между зажимами выключателя и проводником.
  • Подвижные контакты выключателя также имеют серебряное покрытие, что увеличивает их срок службы и долговечность
  • Автомат ВА 47 29 имеет быстродействующую систему расцепления, не позволяющую току КЗ достичь пиковых значений.
  • Возможность произвольной установки в пространстве.
  • Возможность подключения проводников диаметром до 20 мм.
  • Износостойкость: электрическая – более 6000 циклов «вкл.-выкл.»; механическая -2000 циклов «вкл.-выкл.».

Структура условного обозначения ВА 47-ХХХ YZZ/Х:

  • ВА— выключатель автоматический;
  • 47— номер серии;
  • ХХХ –обозначение модификации;
  • Y— тип защитной характеристики ( В,С или D);
  • ZZ— номинальный ток;
  • Х- число полюсов.

Условия эксплуатации выключателя ВА 47-29:

  • Диапазон рабочих температур — от минус 40ºС до плюс 50ºС;
  • Высота над уровнем моря — не более 2000 м.
  • Относительная влажность воздуха при температуре плюс 25ºС — 80%. Относительная влажность воздуха при температуре плюс 50ºС — не более 40%.
  • Рабочее положение в пространстве — вертикальное, с допустимыми отклонениями ±90º в горизонтальной плоскости.

Технические характеристики выключателя ВА 47-29

ВА 47-29
Номинальное рабочее напряжение, В ~230/400
Номинальный рабочий ток Iн, А 1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63
Частота тока сети, Гц 50
Напряжение постоянного тока на один полюс, не более, В 48
Наибольшая отключающая способность, не менее, кА 4,5
Электрич. износостойкость, циклов вкл. / откл. (В.О.), не менее 6000
Механическая износостойкость, циклов, не менее 20000
Число полюсов 1, 2, 3, 4
Степень защиты по ГОСТ 14254-96 IP20
Макс. сечение провода, присоединяемого к зажимам, мм2 25
Характеристика теплового расцепителя поГОСТ 50345-99, температура настройки 30°С для ВА 47-29; 40°С дляВА 47-100. При использовании выключателей в другом температурном диапазоне необходимо пересчитать характеристику в соответствии с кривой При I=1,13Iн, tср>=1ч,— без расцепления; при I=1,45 Iн, tср>14,— расцепление; при I=2,55 Iн, 1c (для Iн<=32A) 1c32A) расцепление
Характеристика срабатывания электромагнитного расцепителя B, C, D tср<0,1c
Масса одного полюса, не более, кг 0,103
Диапазон рабочих температур, °С -40/+50
Наличие драгоценных металлов (серебро), г 0,3/0,5

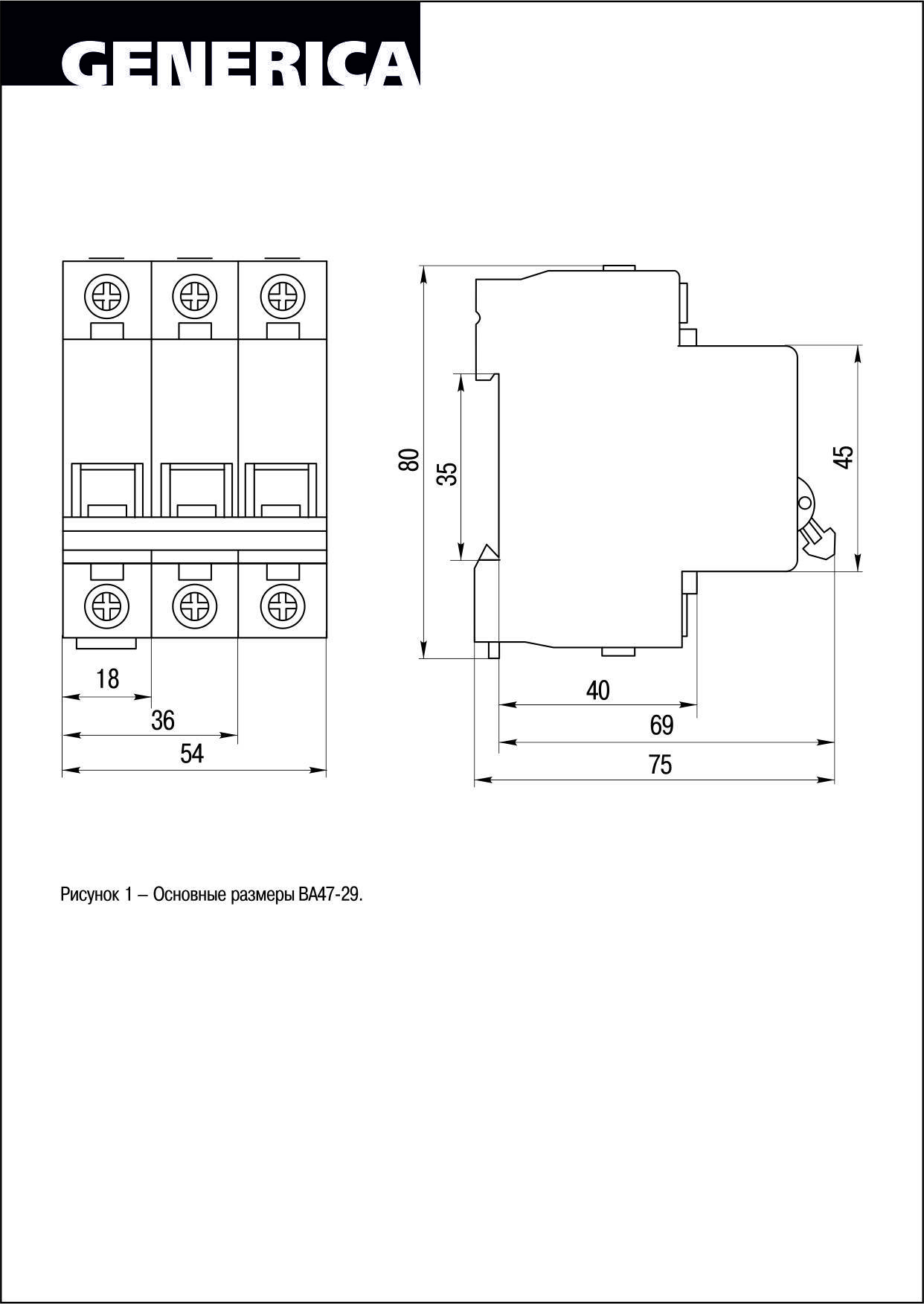

Габаритные и установочные размеры выключателя ВА 47-29

Устройство и принцип работы выключателя ВА 47-29

Перегрузки в защищаемой цепи вызывают нагревание биметаллической пластины, которая начинает изгибаться и воздействовать на рычаг свободного расцепления. При КЗ в защищаемой цепи, ток, протекающий через катушку, многократно возрастает, что вызывает перемещение сердечника, воздействующего на рычаг свободного расцепления.

В обоих случаях контакты размыкаются и происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.

Чтобы купить выключатель ВА 47-29, позвоните по одному из указанных на сайте телефонов или заполните форму обратной связи. Также Вы всегда можете получить грамотную консультацию у менеджеров компании, позвонив нам по контактному телефону

Также предлагаем вашему вниманию автоматические выключатели: АП-50Б, ВА 5135, ВА 0436

Характеристики автоматических выключателей (ниже сокращенно – автоматов) важный фактор при выборе защиты электроприборов в каждом конкретном случае

  • Номинальный ток автоматического выключателя
  • Времятоковые характеристики электромагнитного и теплового расцепителей автомата
  • Коммутационная способность автоматического выключателя
  • Класс токоограничения автомата

Характеристики автоматических выключателей – обозначение

Автомат нужен нам, потребителям электрической энергии, чтобы защищать идущий к розетке, светильнику  и вообще к  любому электрическому прибору кабель. Нужен он, чтобы мы потребители не перегрели кабель и не сожгли его изоляцию, перегрузив его кучей мощных приборов, для которых сечение жилы слишком мало. Или же включив, допустим неисправный электроприбор, не расплавили жилы кабеля большим током короткого замыкания. Если сила тока превысит допустимую норму, которую могут вынести жилы и изоляция кабеля, автомат должен обесточить сеть автоматически.

Для того  чтобы мы могли правильно выбрать автомат, производитель пишет основные характеристики автоматических выключателей на его корпусе. В бытовом автомате обязательно стоят два защитных реле – тепловое в качестве  защиты от перегрузки и электромагнитное  для защиты от короткого замыкания. Реле эти и сам автомат в целом обладают различными характеристиками и некоторые из них  написаны на корпусе автомата, а другие нужно смотреть дополнительно в графиках и таблицах производителя.

Наверху обычно указана фирма производитель – IEK, Schneider  electric, Legrand и тому подобное. Чуть ниже написана серия автомата,  например C60a илиIc60N у Schneider или S201, SH203L у ABB. Вариантов серий у разных фирм великое множество. Первые буквы и цифры серии обычно ничего не говорят потребителю – просто родители так назвали автомат на заводе. Последние же символы серии обычно означают количество полюсов автомата, (то есть количество клемм крепления проводов входа и выхода, расположенных  вверху и внизу выключателя), номинальный ток и тому подобное. Более развернуто  серии  автоматов расписаны в каталогах изготовителей,  по которым удобно подбирать оборудование по  каждому конкретному монтажу.

Номинальный ток автоматического выключателя

Ниже серии, рядом друг с другом изображены латинская буква и число. Допустим  C25, B10 или  D32. Число означает номинальный ток автоматического выключателя (In). То есть,  это самое большое значение силы тока, который в принципе бесконечно долго может протекать через автомат в нормальных условиях. Нормальные условия – это около 30ºC, то есть комнатная температура плюс автоматы в узком пространстве электрощита греют друг друга. При понижении температуры автомат сможет выдерживать больший ток, так как лучше охлаждается, а при повышении  соответственно  будет отключаться  при токе меньше номинального.  В таблицах производителей среди факторов, оказывающих влияние на величину номинального тока, учитывается еще высота над уровнем моря,  частота тока и количество устройств в щите.

Времятоковые характеристики электромагнитного и теплового расцепителей автомата

Латинская буква в обозначениях  означает времятоковую характеристику электромагнитного расцепителя  (упомянутого выше реле, стоящего для защиты от короткого замыкания) и теплового расцепителя (биметаллической пластины, отключающей контакты при перегрузке) –  за какое время и при какой величине тока они отключит нагрузку от напряжения. Существуют следующие буквенные обозначения – A; B; C; D; L; U; K; Z. Обозначают они время отключения автомата при коротком  замыкании или перегреве в зависимости от величины номинального тока. В быту применяются в основном B; C; D. Их и рассматриваем в данном случае.

Так автоматы характеристики B отключат нагрузку при токе короткого замыкания превышающий номинальный от 3 (за время ≥0,1 секунды)  до 5 раз (за менее 0,1 секунды) и применяются для электрических цепей, при включении которых не происходит  резкого увеличения силы тока – лампы накаливания, тэны.

Автоматические выключатели с характеристикойC отключаются при токах в 5 (за ≥0,1 секунды)-10 раз (за

По сравнению с обычными выключателями автоматические размещаются в распределительных шкафах и предназначены для защиты электропроводки от коротких замыканий и перегрузок при скачках напряжения. Маркировка автоматических выключателей, нанесенная на корпус, содержит их основные характеристики. По ним можно получить полное представление о приборе.

Маркировка

  • Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
  • Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
  • Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
    • Кривая B – автомат срабатывает при появлении в цепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
    • Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
    • Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
  • Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

ВА 47-29 М: НОВИНКА ОТ ЛИДЕРА

Автоматический выключатель серии ВА 47-29М.
Простое и доступное решение, обеспечивающее электробезопасность в жилых домах и на производстве.

Компания «ИНТЕРЭЛЕКТРОКОМПЛЕКТ» – один из крупнейших российских производителей низковольтной аппаратуры – почти шесть лет выпускает модульные выключатели ВА47–29 и ВА47–100. Все эти годы продукция успешно продается на рынке.
В 2006 году компания пополнила ассортимент электротехнической продукции новинками. Одна из них – серия автоматических выключателей нового поколения ВА 47–29М, предназначенных для защиты электрических цепей от перегрузок и короткого замыкания в сетях переменного тока напряжением до 400 В бытового и промышленного назначения. Серия включает в себя одно, двух–, трех– и четырехполюсное типоисполнение на номинальные токи от 0,5 до 63 А.
При создании ВА 47–29М специалистами компании был проведен тщательный анализ существующих на рынке моделей автоматических выключателей и учтены пожелания потребителей. Это позволило сохранить преемственность популярной серии ВА 47–29 и внести изменения, которые значительно улучшают технические и эргономические характеристики.

Конструкция

Внесен ряд изменений в механизм управления, контактную и дугогасительную системы выключателя. Это позволило повысить надежность и долговечность изделия, уменьшить тепловые потери и улучшить условия дугогашения при отключении токов короткого замыкания.
Специально сконструированная форма боковых поверхностей корпуса обладает увеличенной площадью рассеивания тепла и возможностью формирования зазора между рядом расположенными изделиями. Это улучшает теплообмен и движение воздуха в объеме щита и повышает точность срабатывания тепловой защиты, снижая зависимость характеристик от температуры окружающей среды.

Материалы

Замена никелирования элементов магнитопровода и дугогашения обмеднением позволила снизить тепловые потери и улучшить условия гашения дуги при разрыве контактов.

Индикация

В выключателе предусмотрена возможность визуального контроля за положением контактов. Для этого на лицевой стороне имеется закрытое линзой окошко и жестко связанный с подвижным контактом двухцветный сектор.

Подключение

За счет изменения формы корпуса выключателя к его зажимам можно одновременно подключать гибкие проводники и шину типа PIN (штырь) или типа FORK (вилка).

Монтаж

Вместо пружинящего зажима-фиксатора для монтажной рейки, который при монтаже-демонтаже выключателя необходимо «оттягивать» с помощью отвертки, использованы защелки с двумя фиксированными положениями «открыто–закрыто». Такая конструкция защелки очень удобна, особенно при использовании на многополюсном выключателе или дифференциальном автомате.

Сервис

На корпусе изделия предусмотрено место для штрихкода, наносимого в процессе изготовления и необходимого для идентификации при продаже через розничную торговую сеть.

Дополнительные возможности

Новая конструкция позволяет применять дополнительные устройства торговой марки ИЭК: независимые расцепители, расцепители минимального напряжения, контакты состояния, аварийные контакты, переходники для крепления на монтажную панель.

Перспективы

Автоматический выключатель ВА 47–29М будет использован для создания новых моделей дифференциальных автоматов серии АД.
Технические характеристики автоматических выключателей серии ВА 47–29М соответствуют российскому стандарту ГОСТ Р 50345-99 (сертификат № РОСС RU.MЛ2.В00050).
Впервые для подобного изделия срок гарантии установлен пять лет.

ООО «Интерэлектрокомплект» (ИЭК)
Россия, 117519, Москва, а/я 54
Тел. (многоканал.): (495) 788-88-45, 788-88-46
Факс (многоканал.): (495) 788-88-47 www.iek.ru

Удобство монтажа

  • Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
  • Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
  • Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
  • В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
  • Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
  • Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
  • Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.

Маркировка для электрощита: немного о принципах

Текст — наиболее значимая составляющая. Слов не должно быть много и я стараюсь обойтись понятными сокращениями не навязывая специфические. Размером шрифта стараюсь расставить нужные акценты.

Пиктограммы должны быть понятными и хорошо различимыми, как в салоне автомобиля (что называется, проверенными на бабушках). Поэтому при их создании я сознательно ухожу от реалистичных, детализированных образов и стараюсь минимальной графикой передать саму суть того, что нужно обозначить.

Там где это уместно, стараюсь знакомые только профессионалам символы адаптировать для восприятия обычных людей

Важно чтобы электрощит был доступен всем членам семьи

Нужно понимать, пиктограммы не панацея в идентификации. Их наличие должно быть оправдано. Там где графикой эффективно нельзя решить задачу лучше использовать текст.

Цвет в маркировке использую для группировки связанных общими признаками сущностей. Например, от какой из трех фаз запитано УЗО веранды?

Так же цвет опеспечивает приоритетную смысловую нагрузку, что важно для скорости принятия решений. Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.). Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.)

Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.).

Маркировка автоматических выключателей

В глазах большинства пользователей маркировка автоматов выглядит, как китайская грамота, недоступная для восприятия. Но такой подход является необходимостью, потому что разместить на лицевой стороне миниатюрной коробки данные в текстовом виде будет проблематично. А при выборе следует учитывать различные параметры прибора.

Обычно на автоматическом выключателе значится:

логотип либо название компании-производителя;

линейная серия устройства (модель), которая представлена буквенно-цифровыми обозначениями;

время-токовая характеристика, выраженная латинскими буквами B, C, D, K или Z. Широко распространенными классами автоматических выключателей являются B, C, D.

за буквенным обозначением следует число, которое характеризует номинальный ток автомата. Номинал указывает на максимальное значение тока, который может проходить через автомат, не провоцируя самостоятельного выключения прибора;

далее идет номинальное напряжение, на которое рассчитан тот или иной автоматический выключатель. Этот параметр отображен в Вольтах, он бывает постоянным либо переменным;

следующим показателем является предельный ток отключения. Данное значение определяет ток короткого замыкания, пропустив который автомат не выйдет из строя;

класс токоограничения. Этот параметр выступает в качестве ограничения времени короткого замыкания и определяет время срабатывания автомата;

на одной из частей корпуса автоматического выключателя указан артикул. Это обозначение облегчает поиск конкретной модели во время покупки.

Разобравшись с обозначениями автоматических выключателей, пользователь сможет не только облегчить свое взаимодействие с устройством и его выбор для электрощитка, но и обезопаситься от всякого рода неисправностей.

При выборе автоматического выключателя необходимо учитывать множество факторов, чтобы в будущем прибор мог участвовать в бесперебойной работе электрической системы, не реагировал на малейший скачок напряжения и был максимально безопасным при эксплуатации. Обратившись в нашу компанию, клиент узнает всю интересующую его информацию, получит квалифицированную помощь и будет уверен в качестве предоставленных услуг и установленных автоматов в его распределительный щит.

Разобравшись с обозначениями автоматических выключателей, пользователь сможет не только облегчить свое взаимодействие с устройством и его выбор для электрощитка, но и обезопаситься от всякого рода неисправностей.

Наши специалисты

Наши опытные мастера по электромонтажным работам готовы выполнить любые виды электромонтажных работ, электрике , ремонта, замены проводки в квартирах и домах. Полная проектная электротехническая документация.

Защита электродвигателей

Если в системе будет использоваться автоматический выключатель, относящийся к защитному классу С, при запуске установки, когда токи доходят до десяти номинальных значений или даже превышают этот показатель, может произойти ложное срабатывание оборудования. Чтобы исключить такой риск, в преимущественном большинстве случаев пользуются модульными приборами, относящимися к защитному классу D.

Важно убедиться в том, что система надежно защищена от токов перегрузки, которые в конечном итоге крайне негативно сказываются на продолжительности работы используемой изоляции. Выключатель должен находиться как можно ближе к электрическому двигателю, причем тепловое реле лучше всего устанавливать на пускатель, чтобы добиться равных температурных условий эксплуатации этого оборудования

Нередко случается так, что тепловой расцепитель срабатывает впустую, подвергаясь влиянию каких-либо источников тепла, или же вообще не работает, если находится в условиях пониженной температуры.

электромаркировка

Маркировка для щита на радость тех, кого не устраивает типовая — закажите индивидуальное изготовление самоклеящейся маркировки для электрощита типографским способом, включая нарезку и доставку. Или сделайте её самостоятельно

Почему маркировку заказывают в основном владельцы щитов, а не электрики? Ответ Потому что вашему электрику маркировка не нужна. Он видит щит изнутри, ориентируясь по схеме и номерам. Электрики, кого заботит качество изделия в период эксплуатации, всегда делают маркировку для владельца щита и его семьи.

Электромаркировка — для ответственных электриков!

Наибольшая отключающая способность

Ics/Icu и Icu

А вот этот параметр наиболее интересен, хотя указывают его далеко не все производители. Это так называемая, наибольшая отключающая способность в зависимости от напряжения.

Упрощенно по поводу Icu можно сказать следующее. Если ток КЗ прошедший через автомат, будет соответствовать данному значению указанному на корпусе, то автоматический выключатель успешно выполнит свою задачу только один раз.

Далее он уже будет не пригоден к последующей эксплуатации. Его по любому придется заменить.

Если же ток КЗ будет равен параметру Ics/Icu, то автоматом можно пользоваться и дальше.

Данные надписи порой очень важны и позволяют оценить возможность применения коммутационного аппарата при различном номинальном напряжении. Как понимаете, токи КЗ при этом будут существенно отличаться.

Отключающая способность автоматов имеет квадратичную зависимость от питающего напряжения. Вот посмотрите насколько существенна эта разница.

Поэтому купить автомат для однофазки 220В, это не то же самое что для трехфазки 380В. Подберете неправильно и ждите последствий при первом же КЗ:

пожар и выгорание корпуса

ненормальный гул при последующем включении, если автомат все таки “выжил”

неселективная работа или спекание контактов

Хорошо, если он у вас вообще отключится. Фактически выключатель в таком случае превращается в предохранитель.

Вот только стоимость его в разы отличается от простейших устройств с плавкими вставками. Спрашивается, стоило ли переплачивать?
