Кессон для скважины: виды и характеристики
При разнообразии материала изготовления – металл, пластик, бетон, кирпич – кессон представляет собой защитную конструкцию, устанавливаемую на устье скважины. Вверху кессона имеется люк для доступа к оборудованию, размещаемому внутри этой емкости.
Для кессона обязательна герметичность, поскольку скважину необходимо защищать от просачивания воды с поверхности (дождевых осадков, снеготаяния).
Другим негативным фактором, требующим защиты, являются морозные зимы. На водоносный горизонт низкие температуры не влияют, поскольку он залегает намного глубже уровня промерзания грунта. Но для вывода скважины заморозки опасны, поскольку вызывают обледенение водопроводных труб и насосного оборудования. Полностью погруженный в землю кессон своей нижней частью выводится ниже границы промерзания грунтовых слоев, его стенки и люк дополнительно утепляются.
Надежность кессона, особенно выполненного из металла, позволяет уберечь водопроводное оборудование (наружный насос, запорную арматуру, автоматику, фильтры и др.) от любых внешних угроз и обеспечить доступ к нему в любых погодных условиях.
Кессон может выполняться различной формы – как круглой (наиболее популярна), так и квадратной или прямоугольной. Заглубленная емкость изготавливается чаще всего из стали или пластика. Дешевле выполнить бетонный или кирпичный кессон, однако его нелегко гидроизолировать – поверхностные воды будут проникать внутрь и, что хуже, просачиваться вглубь скважины между внешними стенками обсадной трубы и грунтом.
Металлический кессон. Производится круглой или прямоугольной формы, имеет менее широкую горловину, чем основной корпус. Соединение между стальным кессоном и скважинной трубой выполняется сваркой. После размещения в подготовленном котловане металлическая емкость засыпается землей. Снаружи остается заметным только горловина с люком, выступающая над грунтом на 150-200 мм.
Металл является хорошим проводником тепла (теплопроводность порядка 45,4 Вт/м∙град), поэтому минимальная высота стального кессона составляет два метра. Для антикоррозийной защиты корпус емкости прокрашивается внутри и снаружи специальной краской, его внешние стенки защищаются обмазочной гидроизоляцией. В верхней части емкость кессона отделывается изнутри утеплительным материалом, также размещаемым на внутренней стороне крышки.
Основной недостаток металлического кессона заключается в его подверженности коррозии. Поэтому перед закладкой бункера в грунт предпринимаются повышенные меры защиты его наружных поверхностей от прямого контакта с влагой (влажным грунтом). Заметим, что стальной кессон массивен, его установка ведется только при помощи подъемной спецтехники.
Пластиковый кессон. Корпус емкости выполняется из ПНД, толщина стенок около 20 мм. Конструкция значительно легче стального кессона, установка выполняется без найма автокрана. Пластиковая защита водопроводного колодца не подвержена коррозии и прослужит в качестве подземного кессона полный срок службы самой скважины (свыше 30 лет).
Кессон из пластика низкого давления не нуждается в утеплении, поскольку теплопроводность у пластика очень мала (0,41-0,44 Вт/м∙град). Такие емкости изготавливаются фабричным производством, они полностью герметичны и не нуждаются в гидроизоляции.
Основной недостаток пластикового кессона – его стенки более хрупкие, чем у стальной емкости. И при интенсивных подвижках грунта, например, при морозном пучении, корпус бункера из ПНД может треснуть. Впрочем, правильный монтаж пластикового кессона позволит свести риски повреждения стенок емкости к минимуму.
Циркуляция ГВС
Монтаж циркуляционной системы ГВС оправдан в двух случаях:
- Если расстояние между дальними точками водоразбора и водонагревателем превышает 6-8 метров;
- Если вы планируете организовать полноценный обогрев санузлов или ванных с помощью полотенцесушителей.
Циркуляцию в замкнутом контуре обеспечивает маломощный насос. Для прямого подключения контура с рециркуляцией водонагреватель должен иметь дополнительный патрубок.
Циркуляционное горячее водоснабжение коттеджа от косвенника с дополнительным патрубком
Если его нет, собирается несложная схема с подпиткой контура от ХВС и термосмесительным узлом.
Схема с термосмесителем
2 Принцип действия системы и отдельных ее узлов
Чтобы вода поднималась из источника, подавалась в систему, требуется насос. Чтобы его выбрать, следует понимать, с какой глубины будет организована схема подачи воды. Важная характеристика насоса – его производительность. Электрический кабель прокладывается к устройству подземным или воздушным методом.
Фильтры грубой и тонкой очистки воды в системе водопровода.
Автономное управление обеспечивает бесперебойность работы и мониторинг показателей давления в системе. Реле давления отвечает за включение и выключение насосного агрегата.
Еще система управления контролирует наличие воды в источнике, появление аварийной ситуации в водопроводе. А индикаторы системы мониторинга показывают, как работает насос при перепадах сетевого напряжения.
Дополнительно система водоснабжения дополняется гидроаккумулятором, который поддерживает нужный уровень давления. Наличие в системе такого прибора снижает количество запусков насоса, а значит, производительность значительно увеличивается. Установка гидроаккумулятора возможна в колодце, на первом этаже или в подвале дома.
Актуально применение такой емкости как для горячего, так и для холодного водоснабжения, а также для систем отопления.
Недостаток такой организации – система зависит от постоянного наличия электроэнергии.
Более надежная схема водоснабжения – с имеющейся водонапорной емкостью. Установка своими руками выполняется на втором этаже или чердаке здания. Материал для изготовления емкости – пластик или нержавеющая сталь. Объем резервуара – 50-300 литров.
Подпитка бака должна быть автоматизирована, чтобы система функционировала велась постоянно. При этом дом может быть обеспечен горячей водой.
Создание автономной системы водообеспечения

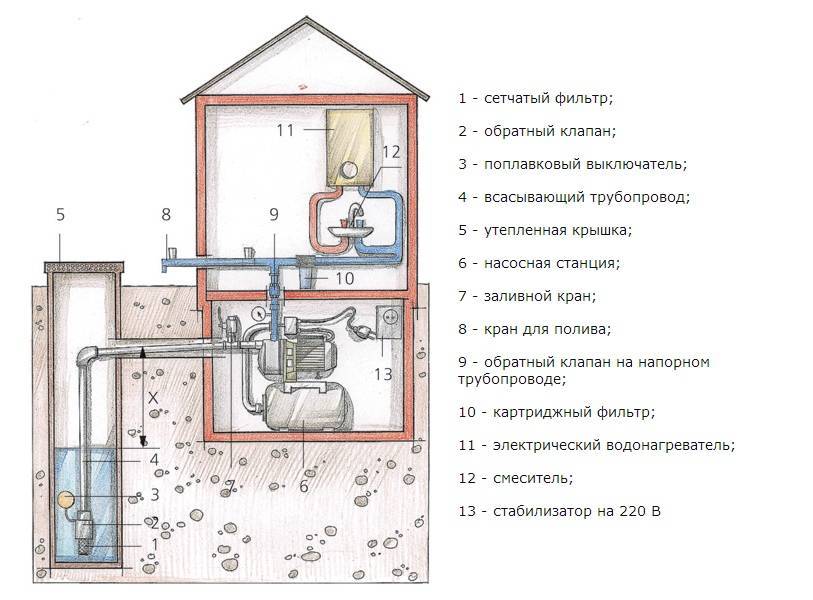

1. Применение автоматизированной насосной станции.
Подобный вариант лучше всего использовать в случае неглубокой скважины. Суть подобной системы кроется в использовании гидропневматического бака, который имеет вместительность в среднем 100-500 литров. Насос закачивает в этот бак воду, где и происходит ее накопление. Подобный бак создает необходимое стабильное давление, которое обеспечивает перекачивание воды в дом.
В емкости есть реле и специальная резиновая мембрана, что позволяет регулировать давление в баке. Принцип подобного устройства заключается в следующем: если бак полный, то насос находится в выключенном состоянии. При расходе воды происходит запуск насосного оборудования. В результате насос будет работать в двух режимах: для пополнения запасов в емкости, а также для обеспечения стабильного давления в системе.
Гидропневматический бак можно расположить как в доме, так и непосредственно в подсобном помещении. Чтобы соединить домашнюю систему с баком необходимо прокопать траншею, куда будет уложена труба и кабель, чтобы подвести электричество. При возможности рекомендуется купить нагревательный электрический кабель, что позволит предохранить трубу от промерзания в зимний период времени.
2. Монтаж глубинного насоса.
В случае выбора подобного варианта насос будет направлять воду в бак, который будет находиться на определенной высоте в доме. В большинстве случаев накопительное устройство монтируется на втором этаже здания, либо в чердачном помещении. При размещении емкости в чердачном помещении, необходимо предварительно позаботиться об утеплении стенок бака, чтобы в зимний период времени он не замерз и не пришел в негодность.
Нахождение бака на определенной высоте дает возможность обеспечить давление. Его можно вычислить из расчета приравнивания метра водяного столба к давлению в 0,1 атмосферы. Поэтому можно обеспечить создание необходимого давления, поместив емкость на нужной высоте
Выбор в пользу больше объема резервуара вызван тем, что при отключении электричества можно будет большее время пользоваться уже накопленной жидкостью. Монтаж концевого поплавкового выключателя сможет автоматизировать процесс, ведь при снижении уровня будет выполняться включение насоса
В то же время нужно будет уделить внимание правильному выбору насоса для данной системы. Использование глубинных насосов рекомендуется в случае, когда его необходимо отпустить ниже уровня земля на 10 и более метров. Так как в данной системе будет применяться накопительный бак, то насосный агрегат в первую очередь подбирается с учетом максимального расходования жидкости, а уже потом ориентироваться на мощность
В системе должно обеспечиваться нормальное давление, чтобы из крана текла вода без перебоев. Это позволит, к примеру, насладиться принятием душа, не боясь, что вдруг исчезнет напор. Для этого необходимо установить обратный клапан, чтобы давление не снижалось, а накопленный запас не отправился обратно в землю
Так как в данной системе будет применяться накопительный бак, то насосный агрегат в первую очередь подбирается с учетом максимального расходования жидкости, а уже потом ориентироваться на мощность. В системе должно обеспечиваться нормальное давление, чтобы из крана текла вода без перебоев. Это позволит, к примеру, насладиться принятием душа, не боясь, что вдруг исчезнет напор. Для этого необходимо установить обратный клапан, чтобы давление не снижалось, а накопленный запас не отправился обратно в землю.
После монтажа всех необходимых элементов, нужно выполнить разводку, чтобы подключить оборудование к соответствующему щитку управления. Система тестируется на работоспособность, после чего можно начать ей пользоваться.
Из каких элементов состоит система водоснабжения частного дома
О нюансах монтажа системы водоснабжения в частных домах расскажет видео в этой статье.
Устраивая водоснабжение в деревянных домах, нужно приложить немало усилий, чтобы избежать возможных протечек, что пагубно сказывается на состоянии и долговечности сооружения, сильно подверженного разрушению из-за повышенной влажности или непосредственного контакта с водой.
Водоснабжение в брусовом доме
Требования к внутренним и наружным сетям водоснабжения указаны в СП 30.13330.2016 и СП 31.13330.2012. Существуют различные способы организации подачи воды в дом.
Наиболее простым представляется подключение к центральной водопроводной магистрали. Для использования этого источника воды следует обратиться в организацию, контролирующую сеть и организовать врезку в водопровод.
Подключение к центральному водопроводу
Владельцы дачных домов, которые приезжают туда изредка, могут использовать автономное водоснабжение в виде емкости с водой, которую периодически наполняют. Но такой способ можно использовать в виде временного, так как он достаточно примитивен и некомфортен.
К тому же, не получится подключить к водопроводу ни стиральную машину, ни унитаз.
Летний душ на даче
Самым сложным методом организации водоснабжения, но одновременно и создающим отличные условия при пребывании за городом, является автоматическая система водоподачи (на фото).
Схема водоснабжения загородного строения
Система снабжения водой частного дома состоит из:
- источника воды;
- сети трубопроводов;
- насоса, гидроаккумулятора, автоматики;
- фильтров очистки воды разных типов;
- фитингов, вентилей, обратных клапанов;
- водонагревательного оборудования для организации снабжения горячей водой;
- канализации.
Последовательность подключения оборудования
Существуют различные схемы монтажа оборудования, но все они имеют обязательные элементы, без которых нельзя обойтись. Кроме того, очень важна последовательность их подключения.
Схема водоснабжения от погружного насоса в скважине
Ниже указаны все обязательные элементы схемы и последовательность их подключения.
- Насос. Обязательно с обратным клапаном. Страховочный стальной нержавеющий трос. Блок управления насосом, с реле и автоматикой, можно устанавливать сразу у оголовка скважины.
- Слив воды с трубопровода в скважину для консервации на зиму или проведения работ по оборудованию. Если обратный клапан устанавливается отдельно от насоса, то обязательно до крана для слива воды на зиму, что бы не препятствовал сливу.
- Отвод для дворового водопроводного крана и полива. Рекомендуется устанавливать до фильтра грубой очистки, что бы уменьшить нагрузку на фильтр, а так же для его промывки водой из гидроаккумулятора, при пользовании уличным краном.
- Фильтр грубой очистки 300 мкм. Обязательно установить между уличным краном и гидроаккумулятором.
- Гидроаккумулятор. Перед баком установить кран. Для замены мембраны гидроаккумулятор приходится снимать и разбирать. Можно установить на пол, но лучше прикрепить к стене, выпускным отверстием вниз, для лучшего слива.
- Фильтр тонкой очистки. Если кроме дворового крана, есть другие потребители, которым не нужно очищать воду фильтром тонкой очистки, их подключить до фильтра.
- Трубопровод к внутреннему водоснабжению дома.
Все эти элементы системы водоснабжения можно установить в приямке скважины. Если пользование водой будет в зимнее время, то приямок должен быть утеплен, а грунт не промерзать на всю глубину приямка. В противном случае гидроаккумулятор и последующие элементы (после 5 пункта) должны находиться в теплом помещении.
Если планируется установка систем обеззараживания и водоподготовки, то следует определиться, на какие нужды должна использоваться очищенная вода:
- для питья и приготовления пищи;
- для принятия водных процедур;
- для стирки белья;
- для мытья посуды;
- для всех бытовых нужд в доме, включая санузел.
От принятого решения будет выбираться дальнейшее подключение оборудования и разводка водопровода в доме. В принятии правильного решения может помочь проведение лабораторного анализа химического состава, после фильтра тонкой очистки и таблица из 1 раздела этой статьи.
Важно: обычно в частном доме, обеззараживание и водоподготовка воды из артезианской и песчаной скважины производится только для питья и приготовления пищи. Из поверхностных водоемов, колодца и поверхностной скважины, воду следует очищать на все нужды, исключая на технические цели и санузел.
Необходимая документация для подключения дома к системе водоснабжения
В первую очередь собственник жилья обращается в районный отдел геодезии. Составляет запрос на проведение топографического исследования и формирования планировки земельного надела. В готовом проекте будут отображены все имеющиеся коммуникационные подводки и постройки на рассматриваемой территории. Для этого потребуются бумаги, выступающие в качестве подтверждения прав собственности на землю. Общее время проведения процедуры составляет 2 недели.
Если план у владельца уже есть, необходимо проверить, подойдет ли он для оформления. Так, проектный документ изготавливается не ранее, чем за 1 год до момента обращения. Кроме того, должно быть документально зафиксировано, что на земельном наделе за прошедший период не проводились разработки и монтаж коммуникаций. Приемлемое масштабное соотношение — 1:500.
Разобравшись с плановой документацией, можно приступать к получению техусловий на врезку к центральной системе. В водоснабжающую организацию необходимо предоставить следующее:
- копию паспорта гражданина РФ;
- бумаги, подтверждающие право собственности на жилье и землю;
- 7 ксерокопий ситуативного проекта;
- разрешение на проведение строительных работ в 2 экземплярах;
- свидетельство из СЭС о возможности подвести воду в частный дом через централизованную сеть водоснабжения.
Собрав все необходимое, заявитель подает запрос на выдачу технических условий, указывая при этом собственные данные и информацию об объекте подключения. В процессе он обязан заполнить лист-опросник, в котором прописывается число жильцов и планируемый тип сантехнического оборудования. Исходя из этих сведений, сотрудники расчетного отдела определяют индивидуальные нормы потребления воды.
Оформление проектных документов
Позаботиться о них — первоочередная задача собственника, оформляющего врезку в магистраль. Заказать проект можно в компании, которая будет осуществлять подачу воды или специально аккредитованной организации. Заявителю потребуются:
MBFT-75 Мембрана на 75GPD
SF-mix Clack до 0,8 м3/ч
SF-mix Runxin до 0,8 м3/ч
- техусловия;
- генплан;
- полное схематичное изображение жилого здания (включая подвальное помещение и вид в разрезе);
- перечень применяемого сантехнического оборудования.
Фирма-проектировщик займется разработкой и выдаст владельцу готовую бумагу, в которой будет содержаться:
- общий план надела, включающий схему водопроводной системы;
- разводку внутри жилища;
- специфические особенности запорно-регулирующей арматуры и труб;
- необходимость в учетных устройствах и насосе.
Подготовленный проект потребует обязательного согласования с газовиками, энергетиками и другими службами, чьи коммуникационные подводки имеются на участке землевладельца. Разбираясь с подключением воды в частном доме к центральной сети, как подключить по всем правилам, не забудьте зарегистрировать проектный документ в СЭС. В завершение бумагу должны утвердить в архитектурном отделе.
Договор и требуемые акты
На следующем этапе формируется документация, согласно которой представители водоканала обязуются подготовить все необходимое и выполнить подведение к магистрали, а заявитель оплатить их работу. В соглашении отражается информация о правилах оказания услуг водопоставляющей компанией:
- качественные характеристики и объем подаваемой жидкости;
- время подачи и приостановки (плановой профилактической);
- порядок внесения платы за пользование ресурсами;
- права и обязательства сторон, а также санкции, предусмотренные за нарушения пунктов договора.
В момент, когда монтаж системы уже завершен водоподающей организацией, оформляется акт приема владельцем. Документ заверяется его подписью. Кроме того, нередко возникает необходимость составить свидетельство о проведении скрытых работ. После этого представители СЭС промывают трубопровод, тестируют качество питьевой воды, что опять же подлежит обязательному документированию.
Виды систем водоснабжения
Системы водоснабжения классифицируются по основным признакам. По назначению:
- система водоснабжения населенных мест;
- система производственного водоснабжения;
- система сельскохозяйственного водоснабжения;
- система противопожарного водоснабжения;
- комбинированная система водоснабжения.
В современной системе водоснабжения при строительстве водопроводов применяются пластиковые трубы. На сегодняшний день среди труб из чугуна, стали, стеклопластика их выделяет наибольшая надежность, экологичность и долговечность.
Для наружных сетей водоснабжения применяются полиэтиленовые трубы, а также трубы из поливинилхлорида.
Современные материалы поражают воображение и самого взыскательного потребителя, так как их отличает высокое качество, долговечность, прочность, относительно небольшой вес, гибкость.
Расширительнвый бак
Нормы и требования
Необходимо учитывать, что водоснабжение и канализация в
частном доме строятся в строгом соответствии с действующими нормативами.
Основными документами, регулирующими процесс сборки обоих комплектов, являются
СНиП и СанПиН. Выполнение этих требований обязательно для всех, иначе возможны
судебные споры с соседями, предписания от контролирующих организаций. Нарушения,
допущенные при постройке систем, могут привести к локальной экологической
катастрофе. Это будет иметь серьезные последствия.
Помимо требований, СанПиН и СНиП
оказывают существенную помощь в процессе монтажа. В них детально описаны требования к
постройке систем
водоснабжения и канализации в частном доме. К наиболее строгим нормативам
следует отнести:
- допустимые расстояния от источников воды до фильтрационных сооружений канализации;
- глубина, уклон труб системы водоотведения;
- расстояния до построек, растений, границ участка.
Устройство систем водоснабжения и канализации
требует соответствия параметров обеих систем. Величина канализационных
резервуаров должна соответствовать количеству стоков. Слишком большие емкости
займут много места, а недостаток объема вызовет необходимость частой откачки. Параметры
водоснабжения должны обеспечить нормальную работу сантехники. Многие приборы
обладают потребностью в определенном давлении, что надо учесть при расчете
параметров водопровода.
Как доставить воду в дом
В некоторых случаях возможно обустройство скважины прямо в доме. Для этого скважину делают еще до возведения дома, что дает возможность все тщательно обустроить и запитать дом водой без лишних проблем. Такой подход является наиболее рациональным, однако большая часть людей бурит скважину на определенном удалении от здания. Это дает возможность орошать участок, а также подавать воду в дом, но здесь появляется необходимость доставить воду в дом, то есть необходим водопровод.
Водопровод может быть выполнен в трех видах:
1. внутренний водопровод, который функционирует в доме;
2. водопровод, действующий до поступления в дом;
3. система, предназначенная для забора воды из скважины.
Устройство внутреннего водопровода будет включать целый набор различных труб, переходников, кранов, а также иные устройства и приборы, которые нужны для комфортного пользования.
Водопровод, действующий до поступления в дом, должен будет обеспечить доставку жидкости, то есть он свяжет оборудование скважины, а также внутренний водопровод. В качестве оборудования будет выступать скважинный насос, а также иные элементы, необходимые для поставки жидкости из скважины в водопровод.
