Как осуществляется монтаж систем водоснабжения

Цена проектирования систем водоснабжения и водоотведения

Наименование Стоимость

Обмерный план помещений

до 500 м² от 36 руб./м²
от 500 м² от 27 руб./м²

3D-проектирование водоснабжения

до 500 м² от 110 руб./м²
от 500 м² от 90 руб./м²

2D-проектирование водоснабжения

до 500 м² от 80 руб./м²
от 500 м² от 67 руб./м²

Работы по подключению к водоснабжению

Консультация инженера-проектировщика от 7000
Получение техусловий и договора на подключение к сетям водоснабжения  от 9000
Согласование проекта и точки подключения с Водоканалом от 4500
Закупка согласованных материалов от 54000
Строительно-монтажные работы       от 36000
Съемка системы водоснабжения и сдача ее в КГА  от 9000
Разработка исполнительно-технической документации  от 18000
Согласование исполнительно-технической документации, ее сдача, подписание Акта от 8000
Заключение договора с Водоканалом на поставку воды и технадзор от 8000

Цена проектирования сетей водоснабжения зависит от:

  • Назначения сети.
  • Площади, конфигурации и планировки объекта.
  • Дополнительных требований к водоснабжению/водоотведению.
  • Сложности разработки.

На цену также влияет потребность в согласовании в надзорных органах. Монтаж трубопроводов и оборудования для подачи/отведения воды тоже можно поручить нам: стоимость будет рассчитываться для всего проекта в целом, с учетом трудоёмкости работ, расхода материалов.

Проектирование водоснабжения и канализации: этапы

Такой процесс как проектирование водоснабжения и канализации  начинается с изучения объекта или требований к сети. На основании этих требований, а также исходных документов формируется техническое задание на разработку проекта. Для создания ТЗ нужны:

  • Технические условия на подключение.
  • Технические требования к трубопроводам.
  • Данные геологических/геодезических изысканий на участке.
  • Общие сведения о том, для каких целей будет использоваться водопровод/канализация, какую производительность должны иметь эти сети.

После формирования ТЗ инженеры-проектировщики выполняют расчеты, используя предоставленные заказчиком исходные данные. Расчет баланса водопотребления и водоотведения дает возможность выбрать оптимальную конфигурацию сети, диаметр и материал трубопроводов, сформировать перечень оборудования для стабильной работы системы и т.д.

На следующем этапе проектирование систем водоснабжения и водоотведения предполагает составление схемы прокладки системы. В схему включатся:

  • Точки ввода в здание, вывода из него.
  • Трассы для прокладки труб.
  • Места монтажа запорной арматуры.
  • Насосные установки.
  • Точки подключения приборов-потребителей.
  • Места монтажа приборов учета, другой измерительной аппаратуры.

Проект оформляется по действующим стандартам и согласовывается в контрольных органах. После согласования может потребоваться создание пакета рабочей документации — схем и чертежей, которыми будут руководствоваться монтажные бригады при реализации проекта.

Инструменты и материалы для водоснабжения


Выбор насосного оборудования зависит от источника и объема водопотребления Обязательно пригодится труборез для пластика, так как большинство частников выбирают полимерные изделия для обустройства водопроводной системы, как внутренней, так и внешней. Для работы с металлопластиковыми трубами нужно иметь трубогиб, который аккуратно сгибает пластик и не создает заломов. Набор ключей, чтобы устанавливать запорные клапаны и другие детали.

Для уличных работ могут понадобиться лопаты, даже если бурить и рыть яму под колодец или септик будет экскаватор. Для замера глубины нужна веревка с грузом или длинная рулетка. При укладке канализационных труб для замера уклона нужен будет строительный уровень.

Заодно в супермаркете необходимо выбрать материалы для изоляции звука, исходящего от водопровода, и утепления труб. Это может быть любая разновидность минеральной ваты – мягкая или каменная – для укладки в почву подходят твердые материалы.

Выбор насоса

После всех расчетов можно сразу купить насосное оборудование необходимой мощности

Выбор в магазинах большой, но важно, для какого источника оно предназначено. Для скважин – одни модели, для колодцев – другие

  • Центробежного типа. Они дороже, но имеют хороший напор и способны доставать жидкость из глубины до 300 метров. Корпус погружного насоса сделан из нержавейки, чугуна или латуни, поэтому выдерживает постоянное воздействие жидкости.
  • Вибрационные. Эти агрегаты больше подходят для колодцев, так как не создают волнения и не заиливают дно.
  • Вихревые схожи по принципу работы с центробежными, но имеют больший напор.
  • Насосные станции – глубина ограничивается 8 метрами, но установки укомплектованы гидроаккумулятором, поддерживающим давление.

Производительность оборудования не должна быть больше дебита скважины, чтобы не срабатывали датчики сухого хода, если насос выкачает всю жидкость.

Учитывается наличие степеней защиты. Это поможет сохранить двигатель в случае снижения уровня жидкости в колодце.

Трубы

Большинство жильцов делают выбор в пользу полимеров – полипропилена, полиэтилена, ПВХ и металлопластика. Редко кто предпочитает металл, чугун, так как монтаж тяжелых труб требует привлечения рабочей силы и техники. Потребуется профессиональный сварочный аппарат и квалифицированные рабочие для соединения участков труб.

Существует множество марок полипропилена и полиэтилена, которые подходят для холодного и горячего водопровода, а также выдерживают низкие температуры зимой. При покупке нужно точно знать, для чего нужны материалы и в каких условиях они будут находиться. Технические характеристики труб можно уточнить у менеджера.

Если соединять пластиковые изделия встык, может понадобиться прибор для сварки. Его предоставляют в аренду строительные компании, так как стоит устройство дорого. Строительство водопровода из полипропиленовых труб своими руками обходится гораздо дешевле и по стоимости материала, и по затраченным усилиям.

Последовательность действий при монтаже

Первым делом вырыть ямы под колодец и септик. Для этих целей заказывают трактор с ковшом или экскаватор. С его помощью также роют траншеи под трубы с учетом их уклона. Для опалубки используются бетонные кольца или устанавливаются специальные пластиковые емкости. Пластик лучше всего использовать для септиков. После заделки соединений и установки нижних фильтров изготавливается глиняный блок – между стенками колодца и кольцами заливается глина. Это нужно для того, чтобы грунтовые воды не попали в источник.

лучше всего пробурить скважину в песке или известняке, так как верхние слои воды летом крайне нестабильны по количеству жидкости. Для обшивки используются пластиковые или двойные трубы, чтобы мина не пачкалась ржавчиной и выдерживала давление грунта.

Далее следует укладка труб и соединение секций между собой. Делается это методом сварки или стыковки. С помощью фурнитуры соединение заделывают паклей и смолой. Полимеры могут сжиматься и расширяться под воздействием температур, вызывая утечки. Устранить их в земле будет сложно.

Линия канализации прокладывается по схеме, соблюдая уклон. Если он не предусмотрен, нужен насос, чтобы сточные воды стекали в септик и не застаивались в трубе. Ревизионные валы устанавливаются в поворотных участках и вилках, так как именно здесь чаще всего происходят аварии.

При этом в доме проводятся следующие работы:

  • установка труб и их подключение к бытовой технике;
  • установка котла или других отопительных приборов;
  • монтаж металлопластиковых труб для систем водоснабжения и теплых полов, после чего проводка заливается бетоном.

Последний шаг – подключение помпы. Если он не оборудован гидроаккумулятором, придется делать это самостоятельно. Необходимо приобрести гидравлический бак соответствующего объема, реле давления, манометр и подключить бак к впускной трубе. Если заводские настройки не подходят, их необходимо изменить, подтянув нижнюю и верхнюю пружины в датчике давления.

После соединения всех узлов проводятся испытания, но пока траншеи не засыпаются землей. Если оборудование исправно работает, утечек нет, можно заливать линию заземления.

Источник – https://strojdvor.ru/vodosnabzhenie/montaz-vodosnabzenia/

Особенности монтажа внутреннего водопровода и канализации

Внутренний водопровод монтируется в отапливаемых помещениях — домах, квартирах, общественных зданиях, заведениях общепита, магазинах, производственных комплексах и т.д. Для прокладки трубопроводов используются трубы:

  1. Стальные (нержавеющая сталь).
  2. Медные.
  3. Пластиковые.
  4. Металлопластиковые.

Две последние разновидности применяют чаще всего — пластик/металлопалстик проще в работе,  надежнее, при этом дешевле.

Система водоснабжения может комплектоваться дополнительным оборудованием. При автономной работе обязательна установка насоса, который будет поддерживать нужное давление в трубах. Для выравнивания напора в помещении устанавливается гидроаккумулятор или накопительный бак. Кроме того, в комплект можно включит набор автоматики, который облегчит регулировку рабочих параметров и снизит аварийность.

Пошаговое прокладывание внешней магистрали

При устройстве водопровода в частном доме своими руками прокладку внешней магистрали проводят в таком порядке:

  1. Источник и место ввода трубы в здание соединяются траншеей, которую желательно проложить по прямой линии с уклоном, идущим в сторону источника. Глубина в полтора-два метра окажется достаточной для того, чтобы труба легла ниже обычного уровня, до которого промерзает грунт. Дно траншеи утрамбовывается, засыпается слоем песка и гравия.
  2. В отверстии диаметром 40-50 мм, проделанном в стенке в верхнем кольце кессона (колодца) производится установка специального стакана под ввод трубы.
  3. Фундамент дома должен быть снабжен таким же отверстием, которое оснащается утепленной и гидроизолированной гильзой, в которую будет вводиться труба.
  4. Трубу диаметром 32 мм заводят в дом для подключения к насосной станции, а другой конец подают к источнику, размещая на ее конце фильтр.
  5. Уложив трубу по дну траншеи, укрывают ее утеплителем, после чего производится засыпка.

Для прокладки водопровода можно выбрать одну из двух схем разводки

Разрабатываем схему водопровода

На самом деле, схем устройства водопровода в избытке, но есть два разных метода подключения потребителей:

  • Тройниковое включение.
  • Коллекторное или параллельное включение.

Жителям небольших частных домов последовательное подключение ответит своим требованиям, план такого водоснабжения проще. От самого источника вода по порядку идет от одного потребителя к следующему из одного трубопровода с отводом тройником (1 вход, 2 выхода) для каждого потребителя.

Подобная схема включения отличается недостатком давления у последнего потребителя, во время запуска предыдущих, если в цепи участвуют несколько таких звеньев.

План коллекторного включения выглядит принципиально иначе.

Во-первых, при устройстве такого подключения вам понадобится коллектор. От него прокладывается водопровод непосредственно каждому потребителю. Благодаря этому вы сможете создать более- менее одинаковое давление в любом звене цепи трубопровода

Обратите внимание на то, что последовательное подключение обойдется вам дороже

Любая система водоснабжения состоит из скважины, насоса, гидроаккумулятора для защиты насоса. И при желании фильтра или нескольких фильтров до или после гидроаккумулятора.

Трубы для водопровода бывают нескольких типов, самые распространенные материалы для них — полипропилен, полиэтилен(сшитый), сталь. Самые дорогие делаются из меди, поскольку и служат они дольше всех.

В случае их монтирования вам придется вызвать специалиста. Оптимальным выбором послужит полипропилен по соотношению ценакачество

Обратите внимание, что пластик как материал абсолютно не подходит, поскольку выделяет в воду вредные элементы

Далее по списку вам понадобится погружной насос, поскольку он долговечнее и производительнее насосной станции. Меряется высота насоса вместе с шлангом и далее они соединяются резьбовым соединением. Насос можно ставить в любом положении на тросах из нержавеющей стали. Он подвешивается к верхней части колодца.

Вода из насоса попадает в фильтр до гидроаккумулятора, который является следующим элементом схемы. Он создает стабильное давление и позволяет включать и выключать насос при необходимости. Объем зависит от количества потребляемой воды.

Вода вновь фильтруется и делится на два потока: один из них пойдет в бойлер и нагреется, а второй так и останется холодным в коллекторе.

Необходимо монтировать запорную арматуру до коллектора, а также установить сливной кран.

Труба, идущая в водонагреватель, оборудуется предохранителем, расширительным баком, а также устанавливается сливной кран. Такой же кран монтируется на выходе из водонагревателя, а после этого труба подключается к коллектору с горячей водой и далее разводится по всем точкам в доме.

Бойлеры могут быть разными. Вода может нагреваться газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода греется постоянно.

Расчет водопроводных сетей

Основное требование к расчету бытовых, производственных и противопожарных водопроводов – обеспечивать нормативный напор воды в приборах. За основу подсчета берется максимальный расход воды за секунду. Если система имеет 2 ввода, то каждый из них рассчитывается на полноценное функционирование при отключении второго. При многочисленных вводах – на 50% расход жидкости.

Нормативная скорость движения воды в водопроводе холодной воды составляет 3 м/с. Диаметр труб выбирается в расчете на обеспечение максимального напора, подающегося из наружной сети. Для водопроводов горячей воды потери напора, возникающие в подающих и циркуляционных магистралях, для каждой ветки системы не должны различаться больше чем на 10%. Диаметр циркуляционных стояков выбирается в соответствии с требованиями СНиП.

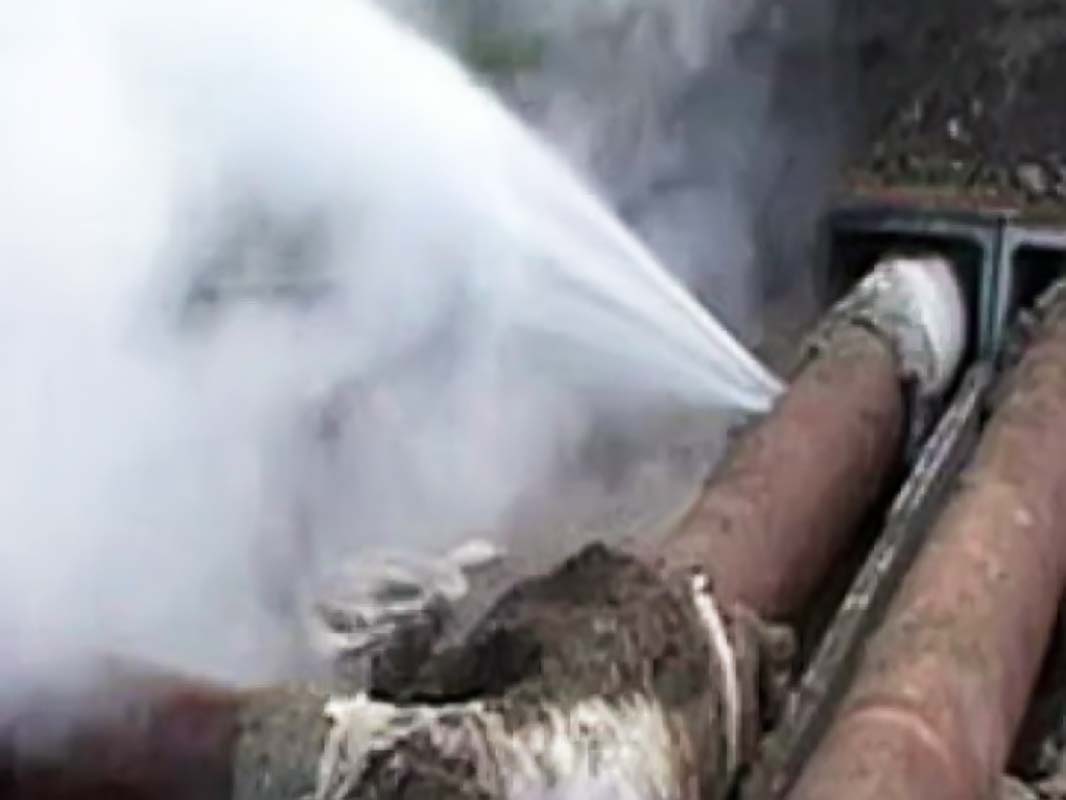

Основы капитального ремонта системы водоснабжения

Хлопоты, связанные напрямую с капитальным ремонтом (такие как установка оборудования и тщательная подготовка места для работы), влекут за собой необходимость приобретения материалов, которые не должны быть дорогими и в то же время нужно, чтобы они подходили потребителю по своим качественным характеристикам. Нержавеющая сталь, латунь или пластик – это выбор, над которым стоит задуматься. После выбора материала необходимо позаботиться о деталях (соединительных муфтах и креплениях к ним) и  инструментах, которые могут понадобиться для ремонта.

Совет! А чтобы лично для вас монтаж и ремонт системы водоснабжения не затянулся или и вовсе не закончился плачевно, следует доверить это дело профессионалам.

Рисунок 3: Подготовка системы водоснабжения к ремонту

Из чего состоит система автономного водоснабжения?

Монтаж водоснабжения в частном доме с автономным источником воды подразумевает уже не только прокладку труб и прикручивание кранов, но и установку другого оборудования, а сперва — подбор его.

Вот, что входит в систему автономного водоснабжения, не зависимо от источника (кроме центрального водопровода):

Фильтры, краны, насосная станция – всё это зависит от способа получения воды. Фильтры тонкой очистки подбираются индивидуально – в зависимости от видов загрязнения: содержится ли органика, соли или ещё что, так что это можно узнать только в вашей местности, конкретно — на вашем участке, а не в Интернете.

Схема монтажа системы водоснабжения

Существуют различные варианты установки водоснабжения для собственных домов. Наиболее распространенным считается схема с коллектором. Этот вариант дает возможность создать напор воды по всему дому равным. Установка систем снабжения водой производится так: к одному коллектору подсоединяют сантехнические и отопительные устройства по отдельности.

Для локального водоснабжения такая схема будет удобной. При этом имеется возможность закрыть какой-либо узел, не трогая отопительные устройства и сантехнику. При запуске отопления разница температур в различных помещениях не будет слишком заметной. Не так заметными будут и перепады давления при открытии кранов с водой одновременно в разных местах.

Такой коллектор можно смонтировать в любом месте, где это удобно. При установке такой схемы применяют металлопластиковые трубы, либо трубопроводы из сшитого полиэтилена. Эти достоинства коллекторной системы находят все большее распространение, несмотря на большие расходы на установку и материал.

Установка и проектирование водоснабжения является сложным процессом, производимым за несколько этапов. Он нуждается в профессиональных знаниях и умениях. Установка труб может быть наружной и внутренней. Вид водоснабжения зависит от расположения системы труб. Наружная система применяется для подключения к местным и магистральным источникам. Такая система труб укладывается в глубоких траншеях, не превышающих уровень замерзания грунта.

Для укладки водопровода в дом рабочие применяют специальные пазы в фундаменте, которые в последующем уплотняются специальным материалом. Внутренняя установка должна выполняться по проекту, гарантируя необходимую подводку труб к системе. Специалист, производящий установку труб, должен владеть знаниями особенностей работы с различными материалами. Качество сборочных работ системы, его фиксация к разным поверхностям, монтаж и подключение сантехники зависят от его профессионализма, знаний и опыта работы.

Материалы

  1. Какими материалами можно выполнить монтаж системы водоснабжения дома своими руками?

Для начала давайте вспомним, какими будут эксплуатационные параметры системы водоснабжения:

Давление: не выше 4,5 кгс/см2;

Типичное давление на водоснабжении

  • Температура: +5 — +75 градусов;
  • Гидроудары: исключены благодаря наличию в системе мембранного бака (в случае самотечного водопровода — исключены в силу самого его устройства).

Полипропилен

Фитинги и трубы PPR

  • Срок службы: как минимум 50 лет на ХВС и 25 лет на ГВС.
  • Рабочее давление: от 10 до 25 кгс/см2. Оно зависит от  SDR трубы (отношения ее диаметра к толщине стенок) и наличия или отсутствия армирования.
  • Термостойкость: 90°С.
  • Цена погонного метра: от 20 рублей при диаметре 20 мм.
  • Соединение: трубы свариваются с фитингами после оплавления на насадке паяльника. Монтаж одного соединения занимает 30-60 секунд. Весь необходимый для работы инструмент (паяльник с комплектом насадок и нож-труборез) стоит около 2000 рублей.

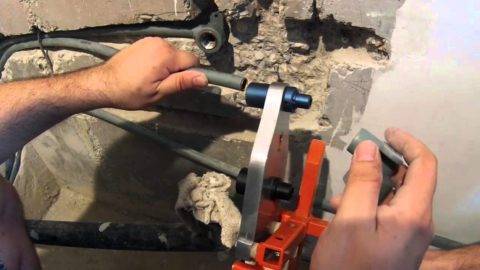

Монтаж водоснабжения дома полипропиленом

Термостойкий полиэтилен

PE-RT отличается от обычного полиэтилена повышенной термостойкостью, достигающейся путём введения в его состав сополимеров.

Бухта трубы PE-RT 20х2 мм

  • Срок службы: не меньше 50 лет.
  • Рабочее давление: до 16 кгс/см2.
  • Термостойкость: 90-110°С.
  • Цена погонного метра: от 60 рублей при диаметре 20 мм.
  • Соединение: компрессионные фитинги (для сборки соединения нужны два разводных ключа) или муфтовая сварка уже знакомым нам паяльником.

Монтаж соединения на PERT

Металлопластик

Монтаж водоснабжения частного дома выполнен металлопластиковыми трубами

Металлопластиковые трубы появились на российском рынке раньше прочих полимерных материалов, и сразу стали популярными благодаря простоте и скорости монтажа. Труба представляет собой алюминиевый сердечник, вклеенный между двух оболочек из полиэтилена PE-RT или PE-X (сшитого, с поперечными связями между молекулами полимера).

Структура металлополимерной трубы

  • Срок службы: не меньше 50 лет.
  • Рабочее давление: до 16 кгс/см2.
  • Термостойкость: 90°С.
  • Соединение: компрессионными фитингами с обязательной калибровкой и снятием внутренней фаски. Инструкция связана с особенностью фитингов: герметичность соединения с трубой обеспечивается резиновыми уплотнительными кольцами. Неоткалиброванная труба без снятой фаски вырывает кольца из пазов, и соединение через короткое время дает течь.

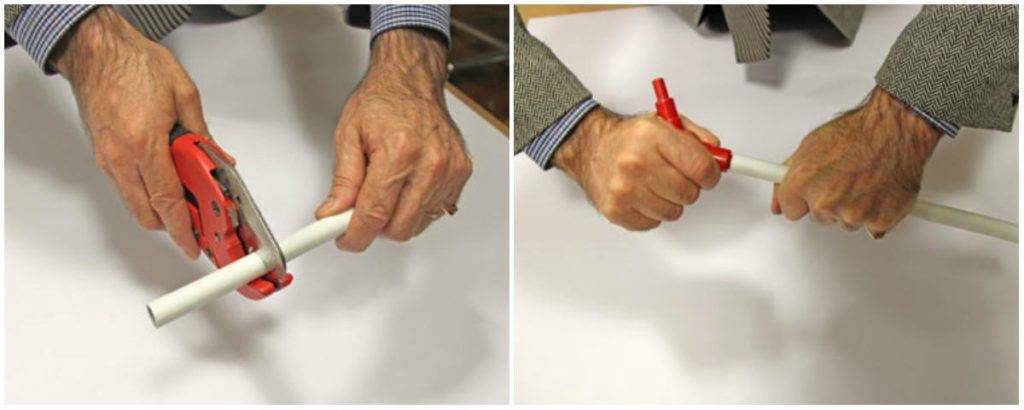

Резка и калибровка металлополимерной трубы

На фото — комплект инструмента для монтажа труб PEX

Проектирование

Проектирование водоснабжения лучше доверить профессионалу Проектированием водопроводных систем занимаются лицензированные компании. Только в этом случае он будет отвечать всем нормам – санитарным, техническим. Плюс в том, что фирмы дают гарантию на свою работу и выдают соответствующие документы. В случае каких-либо непредвиденных поломок можно по документации предположить наиболее уязвимое место. Схема магистрали и ее компонентов будет всегда под рукой – на случай монтажа на участке каких-либо еще строений.

Проектирование предусматривает:

  • схему размещения в доме бытовых и сантехнических устройств;
  • определение всех точек водозабора;
  • учет всех обвязок и размещения труб внутри и снаружи дома.

Гидравлический расчет – это определение нужного давления и мощности насосного оборудования, чтобы напора воды хватило для всех точек водозабора.

В процессе проектирования рассчитывается количество основных и дополнительных материалов.

Требования к монтажу

Монтаж систем водоснабжения и канализации следует производить одновременно с общестроительными работами. Его необходимо завершить до того, как начнутся отделочные работы. Это снижает затраты, так как сразу делаются канавы для водопроводных и канализационных труб, выкапываются колодец и септик. В этом случае проще соблюдать санитарные нормы по размещению грязных стоков и чистой воды.

Внутренние трубы можно обернуть звукопоглощающими материалами во время строительства стен, чтобы не возвращаться к этой проблеме позже. То же касается и изоляции канализации и водопровода.

Уклон труб важен при устройстве самотечной канализации. В случае с водопроводными трубами необходимо правильно рассчитать длину линии от колодца до дома с учетом высоты подъема воды от источника.

При строительстве водопровода в схему обязательно должны быть включены смотровые колодцы, то же касается и канализационных труб.

Установка канализации из пластиковых труб

Пластиковые расходники все чаще используют для монтажа труб канализации. И этому есть свои причины – материал имеет множество позитивных сторон. Рассмотрим основные типы, их преимущества и недостатки:

  1. Пластиковые трубы из ПВХ. Они имеют доступную цену и используются для канализаций, где требуется большое проходное сечение. Чувствительны к химическим средствам и высокой температуре (выше 60 градусов).
  2. Пластиковые канализационные трубы из полипропилена. Не всегда достаточно жесткие, но устойчивые к реагентам и нагреву – их часто используют для монтажа ливневой канализации.
  3. Трубы из полиэтилена. Подходят для наружных напорных водопроводов, выдерживают гидроудар, не боятся химических веществ, служат более 50 лет. Но боятся ультрафиолета и высоких температур (от 40 градусов).
  4. Гофрированные трубы из пластика. Эта конструкция исправляет общие недостатки пластиковых труб – они выдерживают гораздо более значительные нагрузки.

Для установки наружной канализации можно применять лишь специально предназначенные для этого трубы. Трубы для внутренней канализации не смогут выдержать условий и нагрузки.

Типы разводки

Классифицируют последовательную и коллекторную разводку.

  1. Последовательный вид. Отличается простотой и удобством монтажа стояков и трубопровода. Последовательная разводка предполагает центральный водопровод с линиями, которые отходят к пользователям. Основные достоинства: экономичность и несложность в установке. Среди минусов отмечают снижение напора воды при единовременном включении двух и более водозаборных точек. А если потребуется ремонт одной из точек, то потребуется перекрытие всей воды.
  2. Коллекторная разводка. Этот вид предусматривает подведение отдельной трубы от одного распределительного коллектора к каждой точке водозабора. Коллекторная разводка не снижает напор и давление при одновременном использовании множества точек. Также есть возможность перекрытия любой ветки, путём закрытия вентиля коллектора. Среди минусов отмечают большой расход распределительных элементов и, соответственно, высокую стоимость всей системы в сравнении с предыдущей разводкой.

Как собирать систему водопровода

В первую очередь следует позаботиться, чтобы источник воды и очистные сооружения располагались на удалении от 30 до 80 метров между собой. Точное расстояние можно определить, зная тип грунта. Сеть водопровода внешняя и внутренняя должна заблаговременно проектироваться и монтироваться так, чтобы вода не замерзала в трубах.

Отсюда следует, что для размещения водопроводной системы необходимо найти помещение с постоянной положительной температурой. Перегрев труб из пластмассы также не допустим. Поэтому необходимо сделать все для того, чтобы они были проведены отдельно от системы отопления. Труба устанавливается так, чтобы в доме к центральному крану приводил небольшой уклон. Также нельзя забывать о монтаже в месте забора воды вспомогательного крана, помогающего закрыть поступление воды в домашнюю систему, чтобы легче было проводить обслуживание систем водоснабжения и канализации.

Виды систем водоснабжения и их устройство


Существует несколько систем водоснабжения:

  • Разветвленная. В этом случае жидкость движется по главной магистрали и направляется в тупиковые участки – к домам.
  • Кольцевая. Предполагается, что все участки соединены между собой.
  • Комбинированная. Это комплекс из тупиковых участков системы и кольцевой магистрали. Наиболее распространенный вид.

Для водоснабжения частного дома применяется разветвленная система: жидкость из собственной скважины поступает в дом, гараж и другие постройки хозяйственного назначения — тупиковые участки. Такую систему еще называют автономной. К ней может быть подключено несколько участков. В таком случае источник должен иметь большие запасы и быстро обновляться. Артезианские скважины имеют такие характеристики, но требуют больших затрат на бурение. Их выгодно строить общими финансовыми усилиями жильцов.

Для города чаще применяются кольцевые и комбинированные схемы, чтобы один участок не страдал в случае отключения другого.

Общая схема водопровода заключается в последовательно подключенных участках:

  1. Источник.
  2. Насос.
  3. Трубопровод.
  4. Гидроаккумулятор.
  5. Кран в доме.

Выбор труб

Преимущественно используются современные пластиковые трубы ввиду надежности, легкости и удобства монтажа. Металлопластик и металл практически вышли из употребления ввиду высокой стоимости и меньшей практичности.

Разводка труб водоснабжения в доме

Для монтажа металлопластика требуется гибочное и обжимное оборудование и серьезный практический опыт. При монтаже труб из металла необходима сварка.

При помощи пластиковых труб с минимальным обжимным оборудованием, создать систему водоснабжения может каждый и своими руками.

Армированные стекловолокном или алюминием, полипропиленовые трубы отлично справятся с задачей.

Чем еще удобен пластик? После сварки (аппарат для сварки полипропиленовых труб можно приобрести или взять напрокат) и проверки давлением, пластиковые соединения не нуждаются в проверке и коррекции. Трубы можно спрятать в отделку. Не стоит забывать о температурных колебаниях и создать S образные изгибы в опасных местах во избежание прорыва труб.

Внутренняя разводка медных труб

Но если высокая цена вас не пугает, и вы готовы оплатить профессиональный монтаж, выбирайте медные трубы.

Диаметр и пропускная способность водопроводной трубы

  • 25 мм 30 литров/мин.
  • 32 мм 50 литров/мин.
  • 38 мм 75 литров/мин.

Ошибки проектирования

Строгое применение строительных норм и правил, рекомендаций, технических условий и стандартов является догмой для выполнения любых проектных работ систем водоснабжения.

Применение регламента должно строго соблюдаться, даже если оно противоречит условиям заказчика. Безопасная эксплуатация должна стать превыше всего. Монтаж с нарушениями расчетов и правил чреват негативными результатами и денежными затратами.

Последствия ошибок:

  • обрыв соединений вследствие неправильно подобранных элементов;
  • невысокое давление из-за неправильно рассчитанного насосного оборудования или плохой разводки;
  • не предусмотрен уклон входящей трубы;
  • неправильно рассчитано водонагревательное оборудование, как следствие – недостаточный нагрев водных масс.

Устранение аварийных ситуаций влечет за собой большие затраты. Намного дешевле выполнить грамотное проектирование.

Необходимая документация для подключения дома к системе водоснабжения

В первую очередь собственник жилья обращается в районный отдел геодезии. Составляет запрос на проведение топографического исследования и формирования планировки земельного надела. В готовом проекте будут отображены все имеющиеся коммуникационные подводки и постройки на рассматриваемой территории. Для этого потребуются бумаги, выступающие в качестве подтверждения прав собственности на землю. Общее время проведения процедуры составляет 2 недели.

Если план у владельца уже есть, необходимо проверить, подойдет ли он для оформления. Так, проектный документ изготавливается не ранее, чем за 1 год до момента обращения. Кроме того, должно быть документально зафиксировано, что на земельном наделе за прошедший период не проводились разработки и монтаж коммуникаций. Приемлемое масштабное соотношение — 1:500.

Разобравшись с плановой документацией, можно приступать к получению техусловий на врезку к центральной системе. В водоснабжающую организацию необходимо предоставить следующее:

  • копию паспорта гражданина РФ;
  • бумаги, подтверждающие право собственности на жилье и землю;
  • 7 ксерокопий ситуативного проекта;
  • разрешение на проведение строительных работ в 2 экземплярах;
  • свидетельство из СЭС о возможности подвести воду в частный дом через централизованную сеть водоснабжения.

Собрав все необходимое, заявитель подает запрос на выдачу технических условий, указывая при этом собственные данные и информацию об объекте подключения. В процессе он обязан заполнить лист-опросник, в котором прописывается число жильцов и планируемый тип сантехнического оборудования. Исходя из этих сведений, сотрудники расчетного отдела определяют индивидуальные нормы потребления воды.

Оформление проектных документов

Позаботиться о них — первоочередная задача собственника, оформляющего врезку в магистраль. Заказать проект можно в компании, которая будет осуществлять подачу воды или специально аккредитованной организации. Заявителю потребуются:

MBFT-75 Мембрана на 75GPD

SF-mix Clack до 0,8 м3/ч

SF-mix Runxin до 0,8 м3/ч

  • техусловия;
  • генплан;
  • полное схематичное изображение жилого здания (включая подвальное помещение и вид в разрезе);
  • перечень применяемого сантехнического оборудования.

Фирма-проектировщик займется разработкой и выдаст владельцу готовую бумагу, в которой будет содержаться:

  • общий план надела, включающий схему водопроводной системы;
  • разводку внутри жилища;
  • специфические особенности запорно-регулирующей арматуры и труб;
  • необходимость в учетных устройствах и насосе.

Подготовленный проект потребует обязательного согласования с газовиками, энергетиками и другими службами, чьи коммуникационные подводки имеются на участке землевладельца. Разбираясь с подключением воды в частном доме к центральной сети, как подключить по всем правилам, не забудьте зарегистрировать проектный документ в СЭС. В завершение бумагу должны утвердить в архитектурном отделе.

Договор и требуемые акты

На следующем этапе формируется документация, согласно которой представители водоканала обязуются подготовить все необходимое и выполнить подведение к магистрали, а заявитель оплатить их работу. В соглашении отражается информация о правилах оказания услуг водопоставляющей компанией:

  • качественные характеристики и объем подаваемой жидкости;
  • время подачи и приостановки (плановой профилактической);
  • порядок внесения платы за пользование ресурсами;
  • права и обязательства сторон, а также санкции, предусмотренные за нарушения пунктов договора.

В момент, когда монтаж системы уже завершен водоподающей организацией, оформляется акт приема владельцем. Документ заверяется его подписью. Кроме того, нередко возникает необходимость составить свидетельство о проведении скрытых работ. После этого представители СЭС промывают трубопровод, тестируют качество питьевой воды, что опять же подлежит обязательному документированию.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
