Варианты использования
Установка байпаса используется в разных участках отопительной системы, что позволяет решать те или иные задачи. Сам принцип работы и конструкция элемента в любом случае остаются прежними, меняются только участки размещения перемычек.
Рассмотрим самые частые варианты:
Регулировка режима работы радиаторов
Это самый распространенный способ использования байпаса — такую перемычку можно усадить на большинстве радиаторов или конвекторов. С помощью байпаса теплоноситель направляют параллельно отопительному прибору и снижают температуру в помещениях.
При этом, можно выполнить не полную, а частичную отсечку потока, что позволяет настраивать микроклимат в комнате по своему вкусу. В автономных отопительных системах байпас позволяет ускорить наполнение контура теплоносителем и избежать завоздушивания радиаторов.
Перенастройка системы на естественную циркуляцию
Этот вариант использования типичен для автономных отопительных систем, использующих собственный циркуляционный насос. Он придает потоку теплоносителя импульс, обеспечивает равномерное и постоянное движение водяного потока. Однако, если произойдет отключение электроэнергии, циркуляция прекратится, и система перестанет работать.
Для того, чтобы сохранить ее функционал, устанавливают байпас между входом и выходом насоса. Пока он работает в нормальном режиме, перемычка закрыта краном. Однако, если насос остановился, ее открывают, и жидкость начинает циркулировать естественным способом. Единственным условием становится правильная установка всех элементов контура (с учетом подъема теплых слоев воды вверх).
Контроль рабочего давления в отопительных схемах
Для нормального безаварийного функционирования системы теплоснабжения необходимо регулярно контролировать величину температуры и напора теплоносителя.
Для проверки последнего обычно применяют деформационные манометры с трубкой Бурдона. Для измерения давлений малой величины могут использоваться их разновидности – диафрагменные приборы.
Рисунок 1 – Деформационный манометр с трубкой Бурдона
В системах, где предусмотрены автоматический контроль и регулирование давления дополнительно используются различные типы датчиков (к примеру, электроконтактные).
- на входе и выходе источника отопления;
- до и после насоса, фильтров, грязевиков, регуляторов давления (при их наличии);
- на выходе магистрали от ТЭЦ или котельной и на вводе ее в здание (при централизованной схеме).
Рисунок 2 – Участок отопительной схемы с установленными манометрами
Рекомендации по монтажу байпаса
При установке байпаса необходимо соблюдать определенные правила:
- Диаметр байпаса должен быть меньше основной трубы на один калибр. Иначе по законам гидравлики весь теплоноситель будет течь по пути наименьшего сопротивления мимо радиатора отопления. К примеру, если подводка имеет ∅ ¾ дюйма, то для байпаса нужно применить ∅ ½ дюйма.
- Устанавливать байпас нужно как можно ближе к батарее отопления и, соответственно, дальше от стояка.
- На стадии проектирования решите, насколько автоматизированным должен быть процесс управления радиатором отопления. В соответствии с этим в дальнейшем используйте запорные краны или терморегуляторы.
- Нужно учитывать, что после установки байпаса теплоносителя в радиатор будет поступать на 30-35% меньше, а теплоотдача снизится на 10 — 15%. С учетом этого нужно подбирать типоразмер нового радиатора.
- Не рекомендуется устанавливать запорный кран на самом байпасе. Это особенно актуально в многоквартирных домах, когда по неосмотрительности, перекрыв этот кран и краны на радиаторе, вы останавливаете поток теплоносителя во всей системе.
Разновидности байпасов
Существует несколько разновидностей байпасов для использования в отопительных системах.
Нерегулируемый
Выполняется в виде шунтирующей перемычки-обвода. Запорно-регулирующая арматура (кран или обратный клапан) на перемычке отсутствует.
Принцип действия
- Часть горячего ТН, прошедшая через обвод, подмешивается к потоку на выходе батареи и повышает температуру ТН, поступающего на вход следующей батареи.
- При выходе из строя отопительного прибора поток ТН идет в обход батареи, сохраняя циркуляцию.
Особенности
- При вертикальной разводке диаметр обвода на шаг меньше диаметра подводящих труб.
- При горизонтальной разводке обвод по диаметру совпадает с подающей трубой, а диаметр отводов вверх по батарее на шаг меньше (нагретый ТН стремится вверх).
- Устанавливают по возможности ближе к батарее (рядом с отсечными кранами).
Управляемый вручную: что это такое
Для ручного регулирования потока ТН через байпас на нем устанавливается либо шаровой кран для перекрытия, либо трехходовой кран в месте пересечения обвода и подающей трубы к радиатору.
Принцип действия
Трехходовой кран имеет три положения:
- перекрывает обвод и направляет весь поток ТН в радиатор;
- перекрывает подвод к радиатору и открывает обвод для потока ТН (положение для ремонта или замены радиатора);
- открывает для ТН оба пути: к батарее и по обводу.
Особенности
- Кран на байпасе рядом с батареей устанавливают обычно с целью перекрытия перемычки при плохо греющем радиаторе. Но такое решение технически неграмотно — поток через обвод приблизительно равен потоку через одну секцию радиатора, поэтому значительного повышения температуры батареи не произойдет.
- В частном доме шаровой кран устанавливают параллельно с ЦН на трубе обратки. Кран закрыт при работе насоса, и открывается вручную при выходе насоса из строя или при его замене для восстановления циркуляции.
Внимание! В многоквартирном доме с однотрубной системой кран на радиаторном байпасе устанавливать запрещено. Он может привести к нарушению циркуляции и пониженной температуре теплоносителя, поступающего в соседние квартиры
Автоматический, как работает с насосом
Устанавливается параллельно с ЦН. На шунтирующей трубе монтируется обратный клапан для автоматического восстановления циркуляции через обвод при остановке ЦН.
Принцип действия
Байпас с дифференциальным (шариковым) клапаном устанавливают параллельно с ЦН на вертикальной трубе подачи теплоносителя от котла.
При работе насоса часть потока прижимает резиновый шарик к воронке и закрывает проход ТН по шунтирующему трубопроводу.
При выключении насоса шарик поднимается под давлением потока ТН по трубе подачи и открывает проход для ТН по байпасу.
Байпас с лепестковым обратным клапаном устанавливают параллельно насосу на горизонтальной трубе обратки (в гравитационной системе). Шторка (лепесток) клапана прижимается к уплотнителю под действием потока от насоса, закрывая байпас. При остановке насоса лепесток отходит от уплотнителя (открывается) под действием гидравлического давления обратки, восстанавливая циркуляцию.
Важно! Требуется периодически проверять работоспособность обратного клапана, чтобы он не забился отложениями и грязью. Обратный клапан обычно монтируют на основной трубе (подачи или обратки)
Отводы от основной трубы к ЦН делают на два размера меньше в диаметре
Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре.
Байпас с балансировочным клапаном между «гребенками» коллектора позволяет точно настроить необходимый уровень давления в них, не допуская скачков, гидроударов, зон разрежения и т.п.
Дело в том, что насос создает общее давление в коллекторе, и его приходится подстраивать для каждого контура отдельно, в зависимости от его особенностей: диаметра, протяжённости и т.п. – для этого предусмотрены специальные балансировочные клапаны. В ходе работы автоматика контуров может прикрывать или даже полностью запирать временно некоторые из них. Но чтобы эти перепады не сказывались на работе насоса, чтобы не создавалось ненужных областей повышенного давления или, наоборот, разрежения, чтобы не допустить даже вероятности гидравлического удара, необходимо устройство, которое нивелирует все подобные перепады. Эту функцию и берет на себя байпас между подающим и обратным коллектором.
Байпас, как элемент обвязки котла отопления
Еще один случай применение байпаса в системе отопления – это создание так называемого «малого контура котла».
Сразу отметим, что такой контур нужен далеко не всегда – он больше характерен для котлов, работающих на твердом топливе, так как именно в них температуры, создаваемые в камере сгорания, труднее всего поддаются регулированию
А особенно это важно в том случае, если котел оснащен чугунным теплообменником
Почему? Температуры сгорания древесины – в несколько раз выше, чем природного газа, а кроме того, процесс сопровождается очень большим выбросом продуктов сгорания со сложной химической структурой, которые осаждаются в виде сажи.
Самый «опасный» период работы котла – это время его прогрева. За счет очень высокой разницы температур, характерной для твёрдого топлива, на теплообменнике и в дымоходной системе выпадает большое количество конденсата, к которому сажа липнет, как на клей. Но это еще – не самое страшное.
Представьте, что необходимо прогреть большой объем теплоносителя для всей системы отопления. Это займет немало времени, и в течение этого срока теплообменник котла будет испытывать колоссальные напряжения, так как в его нижнюю часть поступает холодная жидкость, а в верхней части температур уже совсем другого порядка! Внутренние напряжения стенок на этом цикле достигают максимума, а чугун, как известно, не обладает должной пластичностью, и от таких «тепловых ударов» может дать трещину. Не сильно полезны подобные разницы температур и для стального теплообменника -= это прямой путь к ускорению коррозионных процессов.
Одним словом, чтобы максимально увеличить долговечность оборудования и поднять уровень безопасности его эксплуатации, необходимо свести к минимуму этот сам цикл прогрева, когда разница между температурой в «обратке» и на выходе из котла достигает наибольших величин. Для этого и создается с помощью перемычки-байпаса малый контур котла.
Общие сведения об устройстве
Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно
Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству
Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.
Современный байпас для отопления в сборе
Применение
Ниже рассмотрим основные варианты использования устройства:
| Регулировка теплоносителя |
|
| Без электричества | Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции. |
Какие применяются байпасы для отопления и схема их подключения
Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:
- фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
- обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
- циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.

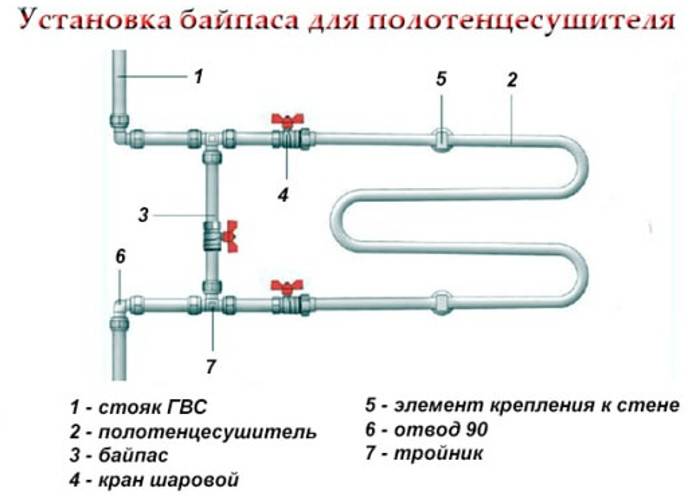

Байпас на отопление с запорными кранами
Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».
Использование в однотрубном отоплении
Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.
Байпас в однотрубном отоплении частного дома
В подобной ситуации помочь может монтаж байпаса.
Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:
- Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
- Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.
- Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».
Обводная труба и энергозатраты
Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.
Самостоятельная установка байпаса в системе отопления
Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.
Обвязка батарей
Если монтаж системы проводится самостоятельно, то нужно знать все требования, которые предъявляются к тому или иному элементу. Это касается и байпаса. Зачастую его устанавливают в местах крепления радиаторов. Но, для чего нужен байпас в системе отопления? Этот вопрос нужно рассмотреть более тщательно.
Радиаторы обвязываются по простой схеме
Зачем он нужен?
Раньше при строительстве и обустройстве дома использовалось однотрубное отопление. Это значительно упрощало выполнение работ, а также снижало затраты. При этом в элеваторном узле устанавливались два коллектора, которые отвечали за подачу и обработку теплоносителя. Дальше отопление разрабатывалось по разным схемам:
- Верхняя подача. От коллектора до верхнего этажа шла труба. По этому стояку теплоноситель подавался вверх. После этого он опускался вниз, проходя через все радиаторы.
- Нижняя подача. В этом случае теплоноситель начинает подаваться в радиаторе уже при поднятии вверх. Такое последовательное подключение приборов имеет некоторые недостатки.
Как в первом, так и во втором случае подключение выполнено последовательно. А это значит, что при возникновении неполадки на каком-то оборудовании, придется отключить всю систему. Чтобы обойти эту проблему, в систему включались специальные трубы-перемычки. Так, при необходимости посредством кранов радиатор отключается от системы, не нарушая ее работу. Это дает возможность беспрепятственно провести ремонт батареи.
Перемычка устанавливается ближе к батарее
Это не единственная причина использования перемычки в отоплении. Нагрев помещения осуществляется с помощью радиаторов. При наличии байпаса с вентилями, хозяева квартиры имеют возможность самостоятельно провести регулировку подачи теплоносителя. Таким образом, контроль температурного режима в доме не составляет труда.
Труба перевязки имеет различную форму
Монтаж байпаса
Чтобы провести монтаж отопления, необходимо обладать определенными знаниями и навыками. При этом учитывается способ сборки трубопровода. Для этого используют резьбовое и фитинговое соединение, а также спайку труб. Обладание такими навыками упростит выполнение работ. При этом стоит учесть некоторые правила и рекомендации специалистов:
- На промежутке между стойком и байпасом не должно быть никаких вентилей. В ином случае циркуляция теплоносителя может быть нарушена.
- На вертикальной трубе стояка перемычка монтируется в непосредственной близости к батарее. При этом должно быть предусмотрено место для установки запорной арматуры. Ее монтируют с двух сторон радиатора.
- Не стоит устанавливать вентили на байпасе без необходимости. Если установить краны на перемычке, то произойдет разбалансировка схемы. В автономной системе частного дома это в свою очередь позволяет перенаправить поток. В многоэтажном строении такой вариант малоэффективен и является нарушением норм.
- Важным является размер труб. Диаметр вставки на два размера меньше сечения стойка. Патрубки, которые отходят к радиаторам, делаются на размер меньше. В горизонтальной схеме соотношение размеров несколько иначе.
Соблюдение размеров труб и патрубков обеспечит нормальную работу системы, согласно всем законам гидравлики. Что же касается монтажа, то его особенности напрямую зависят от типа используемого материала. Если речь идет о металлическом трубопроводе, то достаточно просто варить перемычку и установить краны.
Монтаж осуществляется по-разному
Использование полипропиленовых, а также металлопластиковых предусматривает применение специальных фитингов. Байпас можно соорудить самостоятельно из трубы нужного размера или приобрести уже готовую деталь.

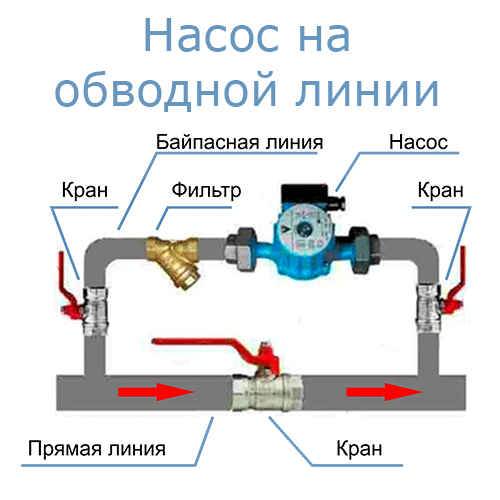

Насос часто устанавливают на перемычке
Установка байпаса
Зная, как работает байпас в системе отопления и зачем он необходим – можно перейти к конкретным примерам. Чаще все его можно встретить в однотрубных схемах многоэтажных домов. Но помимо этого он повсеместно используется в автономных системах частных домов. Для правильной установки необходимо выполнить расчет байпаса отопления и подобрать комплектующие для него.

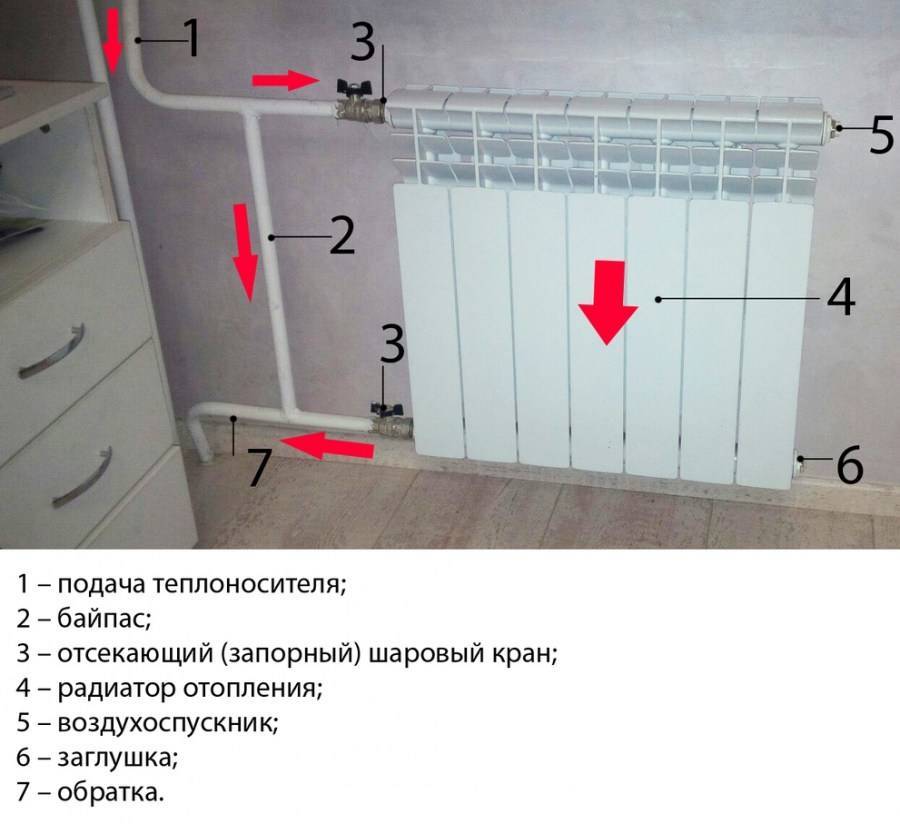

Байпас в обвязке радиатора

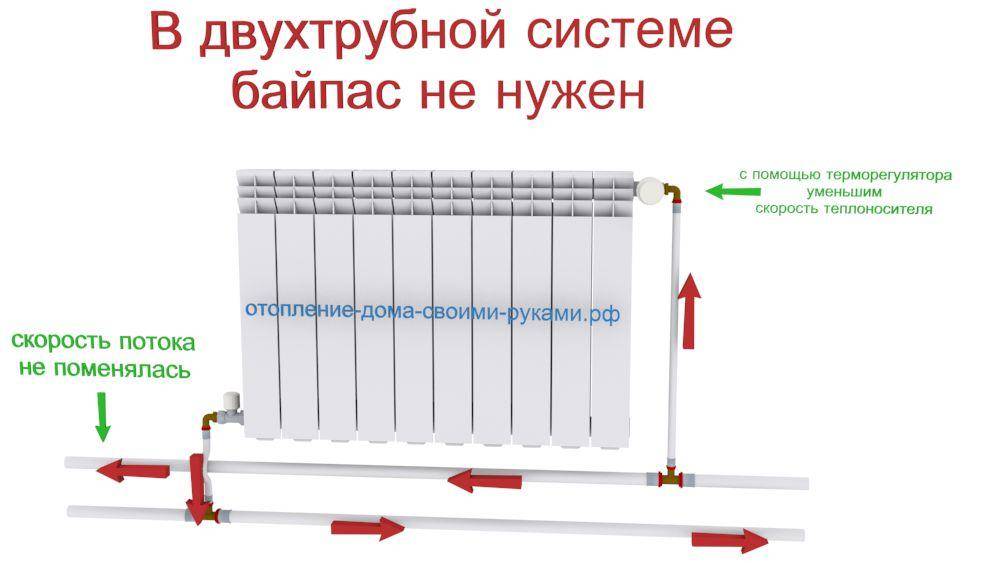

Байпас в радиаторе отопления
Организация обходного канала в обвязке радиатора делается не только в однотрубной, но и в двухтрубной схемах. С его помощью можно регулировать поток теплоносителя и выполнять ремонтно-профилактические работы без остановки котла или отключения от центрального отопления.
Как сделать байпас в систему отопления самостоятельно? Сначала следует провести предварительные расчеты и правильно подобрать комплектующие. Рекомендуется использовать трубы из того же материала, что и для всей магистрали. Разница будет заключаться только в сечении. В обязательном порядке диаметр байпаса в отопительной системе должен быть на 1 размер меньше, чем сечение основной трубы.
Перед самостоятельной установкой следует ознакомиться со следующими рекомендациями:
В качестве запорной (отсекающей) арматуры нужно устанавливать шаровые краны. С их помощью можно оперативно перенаправить теплоноситель в байпас; Монтаж смесительного клапана не рационален. Он эффективно смешивает холодную и горячу воду в коллекторных системах, где изначально нормализуется скорость потока теплоносителя. Для трубопроводов, а тем более — центрального отопления, достичь этого невозможно; Обустройство байпаса в однотрубной системе отопления обязательно
Важно предварительно согласовать монтаж с управляющей компанией
Схема установки байпаса
Для монтажа параллельного трубопровода приобретаются расходные материалы. Рассмотрим на примере металлопластиковой магистрали оптимальный набор комплектующих. Для чего необходим байпас в системе отопления в данном случае? Он будет выполнять функцию обходного контура для ремонта или замены радиатора, а также для регулирования потока воды в секции батареи. Сначала замеряется расстояние между прямой и обратной трубой радиатора. Перед тем как делать байпас в систему отопления отрезается труба по полученным размерам. Наиболее распространенный размер трубы в автономном отоплении – ½. Исходя из этого будут подобраны комплектующие, характеристики и стоимость которых представлены в таблице.
До того как заработает байпас в системе отопления — следует проверить надежность всех соединений. Для этого выполняется опрессовка этого участка трубопровода, желательно гидравлическим способом. Только после этого можно заполнять трубы теплоносителем.
Для установки байпаса в системе отопления многоэтажного дома нужно предварительно перекрыть стояк, к которому подключен радиатор. Сделать это могут только представители управляющей компании.

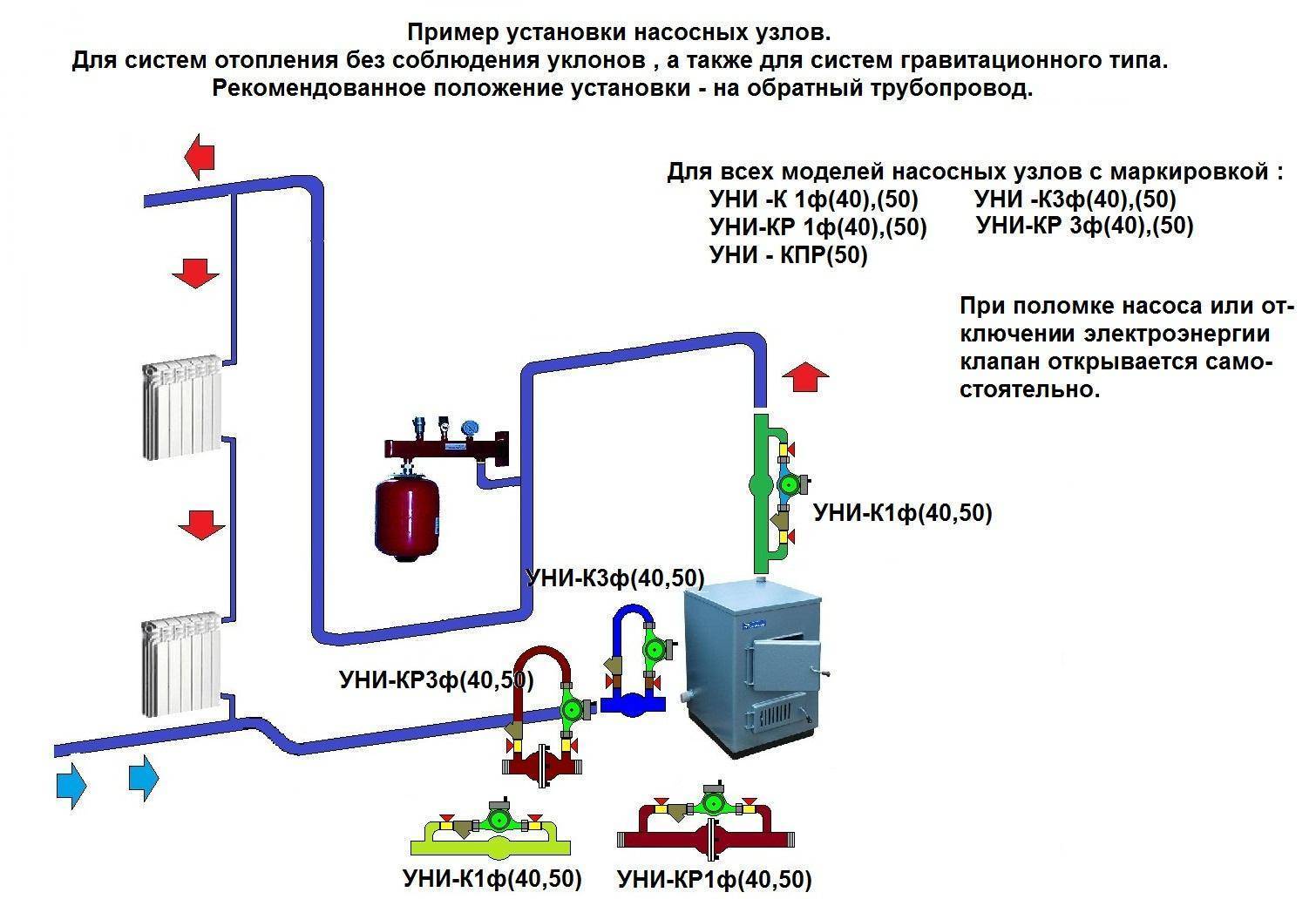

Байпас для установки циркуляционного насоса
Типы насосных узлов отопления
В отличие от обвязки радиатора, назначение байпаса в системе отопления принудительного типа заключается в минимизации гидравлических потерь. Для этого насос устанавливается не на обратной трубе, а непосредственно на байпасе.
Что такое байпас в системе отопления в данном случае? Он выполняет те же функции, что и при обвязке радиатора. Отличительным является установка обратного клапана на трубе. Он необходим для предотвращения изменения направления течения теплоносителя при отключении насоса.
Помимо этого при монтаже нужно учитывать такие особенности:
- В обязательном порядке нужен байпас в автономной системе отопления с принудительной циркуляцией. Без него при отключении электричества резко снизится скорость движения теплоносителя;
- Оптимальный диаметр байпаса в отопительной системе для обвязки насоса – на 2 размера меньше, чем сечение основной трубы;
- Перед насосом устанавливается сетчатый фильтр для предотвращения попадания мусора в его механизм.
Желательно использовать шаровые краны в качестве запорной арматуры. В этом узле схемы не нужна плавная регулировка объема теплоносителя. Чаще всего требуется оперативно перекрыть его поток для замены или ремонта оборудования.
Расчет насоса в байпасе отопления выполняется не по сечению обводной трубы, а по диаметру основной магистрали.
Обвязка радиатора с установкой байпаса, выполненная из металлопластиковых труб
Кстати, на иллюстрации показан именно тот случай, когда решено отказаться от участка подводки между тройником и радиатором – сразу следует переход на терморегулятор сверху и балансировочный кран снизу. В остальном же – никакого отличия, кроме особенностей технологии сборки узла и стоимости комплектующих (полипропилен – значительно дешевле).
Если планируется использовать только металлические трубы, то здесь возможны различные варианты. Иногда применяется сварка, но такой подход в последнее время теряет популярность, так как бывает вполне достаточно ассортимента представленных в продаже деталей с резьбовыми соединениями.

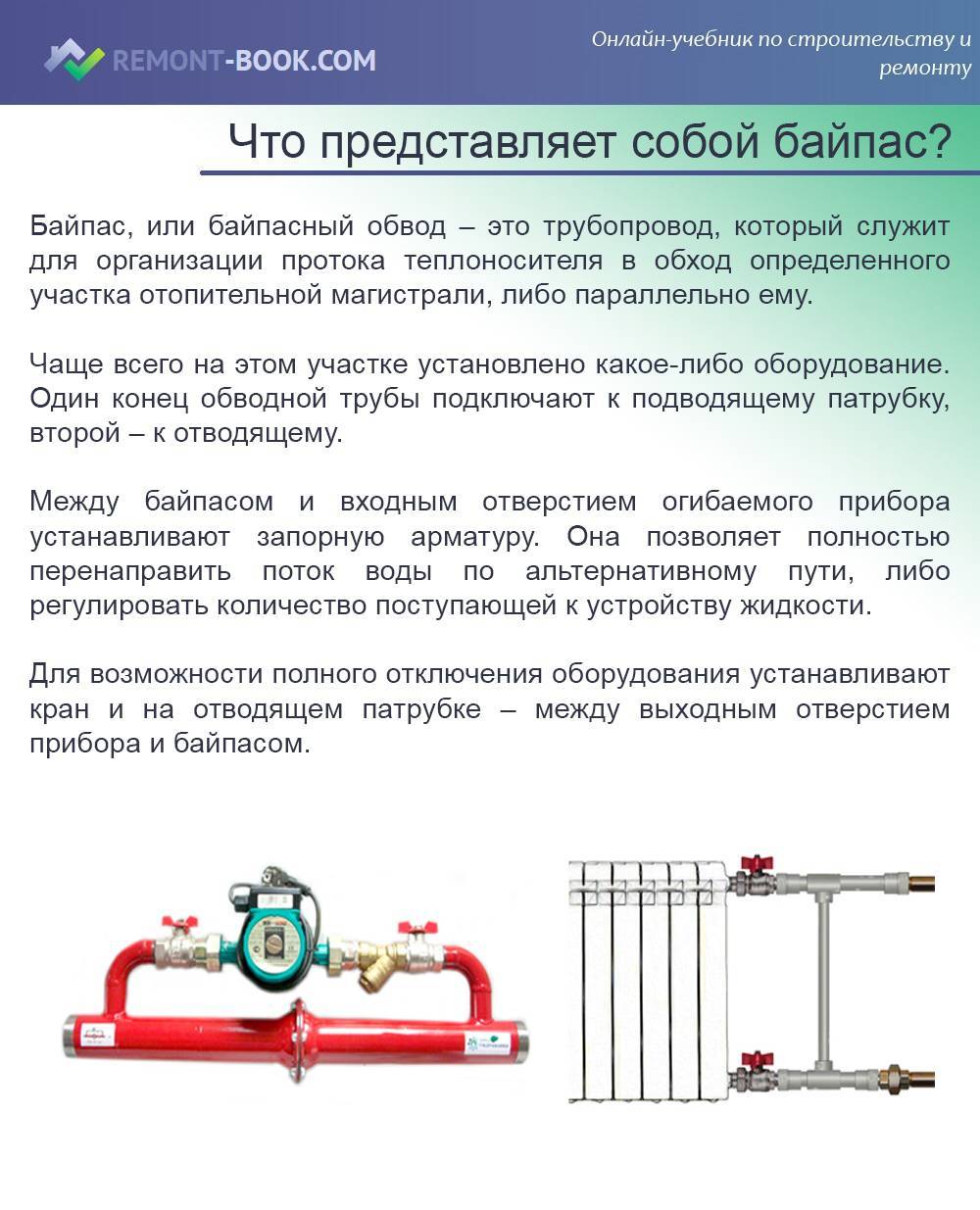

Байпас в системе отопления: что это такое?
Байпас – это перемычка, включающая участок трубы, монтирующаяся в определенных местах обвязки. Чтобы больше узнать о том, что такое байпас в отоплении, стоит учитывать, что данный конструкционный элемент чаще востребован в однотрубных схемах. В них перемещение теплоносителя выполняется от одного прибора отопления к другому с последующим возвратом остывшей жидкости в коллектор.

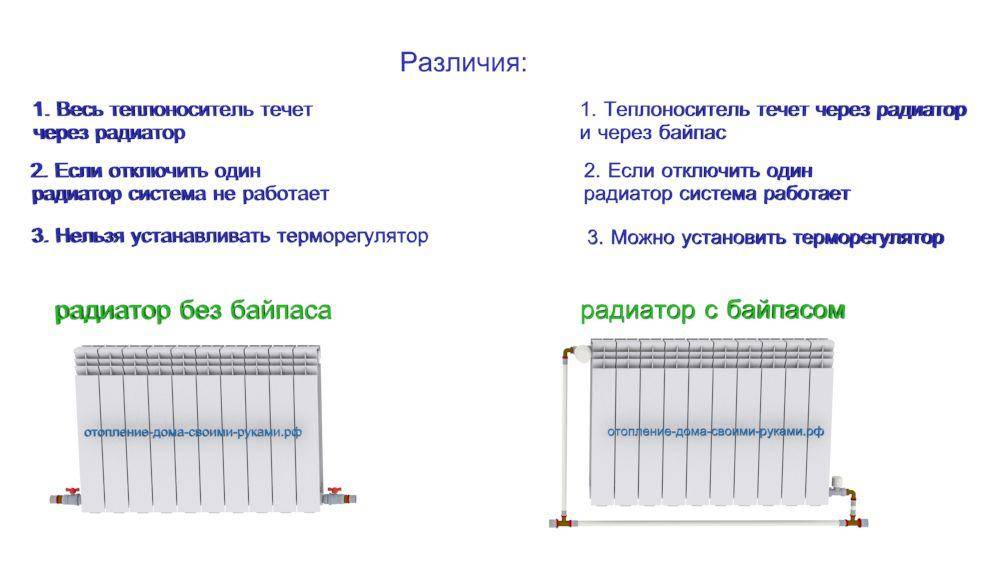

На схеме показана работа байпаса в однотрубной системе
Механизм монтируется на радиаторе между входом и выходом. Это приспособление перепускает через себя часть жидкости для регулирования расхода на конкретном приборе. При этом нет необходимости в полном отключении конструкции.
Монтаж байпаса предусматривает следующие положительные стороны:
- поддерживание температурного режима с помощью контроля расхода жидкости;
- выполнение ремонта в работающей системе;
- экономию теплоносителя ;
- повышение производительности системы.
Устройство насосно-смесительного узла
На подобное оборудование должны быть определенные сертификаты. Перед покупкой стоит осмотреть изделие на наличие коррозии, вмятин или сколов. Места резьбы должны хорошо закручиваться и легко откручиваться.
Схема отопления с насосным оборудованием, радиатором и другими элементами
Полезный совет! Особой надежностью должен обладать кран устройства. Он может быть штоковым или шаровым.
https://youtube.com/watch?v=WBFqxw11N04
Байпас и циркуляционный насос
Циркуляционные устройства через байпас подключают, если система приспособлена под самотечное движение теплоносителя. В системе должен быть обустроен специальный разгонный коллектор, а уклоны — строго соблюдены. Диаметр труб тоже должен быть достаточным. Насос в магистрали устанавливают, чтобы повысить эффективность системы.
Если же отопительная система задумывалась как принудительная, то в случае перебоев с электричеством или с выходом из строя насоса она не сможет работать. Теплоноситель не сможет двигаться без насоса или другого агрегата. В таких магистралях насосы устанавливаются без байпасов.
Особенность подключения насосного оборудования через байпас в том, что появляется противоток и возникает замкнутый контур циркуляции по кругу из байпаса к насосу. В обходном патрубке установлены устройства запорной арматуры – клапан или шаровой кран. Если насос нормально работает, то запорная арматура полностью перекрывает сечение трубы байпаса. Если элемент по какой-либо причине останавливается, тогда байпас открывается. Теплоноситель начинает двигаться.
