Назначение байпаса в системе отопления: расчет, диаметр и особенности обустройства

Что такое перемычка на батареи и для чего она нужна


Прежде всего, чтобы определить для чего нужен байпас на радиатор отопления стоит сказать, что он устанавливается не на всех системах отопления. Дело в том, что в многоквартирном доме, оснащенном двухтрубной системой отопления такие устройства не устанавливаются. Теплоноситель в двухтрубной системе поступает в батарею из трубы подачи горячей воды, а отводится сразу в трубу обратки, так что в случае необходимости отключить батарею на одном из этажей ничего страшного для системы не произойдет, просто будут перекрыты краны на одной точке, а теплоноситель продолжит циркулировать в системе.

Другое дело, когда здание оснащено однотрубной системой отопления. Здесь вопрос решается сложнее – по трубам теплоноситель поступает в самую верхнюю точку, где делается разводка по стоякам. Труба стояка подводится к батарее, теплоноситель, проходя через регистры радиатора на выходе, поступает в другой отрезок трубы, который опускается на этаж ниже. Дальше схема повторяется, и так до подвального помещения. Все казалось бы, просто – меньше труб, проще теплоносителю двигаться по системе. Но, как известно, нет совершенных систем, есть изъяны и у этой, простой, на первый взгляд, схемы. Прежде всего, это скорость охлаждения теплоносителя – получается с каждой батареей, он становится все холоднее и холоднее. Второй момент, заключается в том, что в случае поломки одной батареи придется перекрывать весь стояк, ведь перекрыв кран подачи и отвода воды из радиатора, прерывается вся цепочка и стояк перестает работать. Выход из этой ситуации был найден – перемычка на батарее отопления. Просто и рационально.

Выбор и правила монтажа

Монтируют байпас, соблюдая правила для установки таких приборов (их соблюдают и в случаях установки перемычек на другие устройства):

  • Устанавливают шунт, непосредственно, у радиатора, расстояние выбирают, минимально, возможным.
  • Между байпасом и радиатором и на подающем и на отводящем трубопроводе монтируют шаровые вентили или краны.

    Это делают для полного отключения батареи (например, при ремонте или наполнении систем).

    При их закрывании поток жидкости замыкается через шунтирующую перемычку.

При такой конфигурации, регулировать температуру можно механическим способом или с использованием терморегулятора.

В зависимости от выбранного способа регулирования и конфигурации, выбирают и байпас.

Если управление балансом теплоносителя в батарее осуществляется за счет смонтированного на подающей трубе крана или терморегулятора, байпасом служит перемычка (отрезок трубы) без дополнительной арматуры.

Для регулирования за счет потока жидкости, протекающей через байпас, последний, устанавливают в варианте с краном или терморегулятором.

Практическое замечание! Диаметр байпаса выбирают на калибр меньше диаметра подающего и обратного патрубка для радиатора.

В этом случае гидравлическое сопротивление потоку жидкости гарантирует попадание в батарею количества теплоносителя, достаточного для эффективного прогрева.

Следует обратить внимание! Если на байпасе не установлена запорная арматура, то такая перемычка снижает поток теплоносителя через радиатор на 30-35%. В результате теплоотдача прибора уменьшается на величину, порядка 10%

В результате теплоотдача прибора уменьшается на величину, порядка 10%.

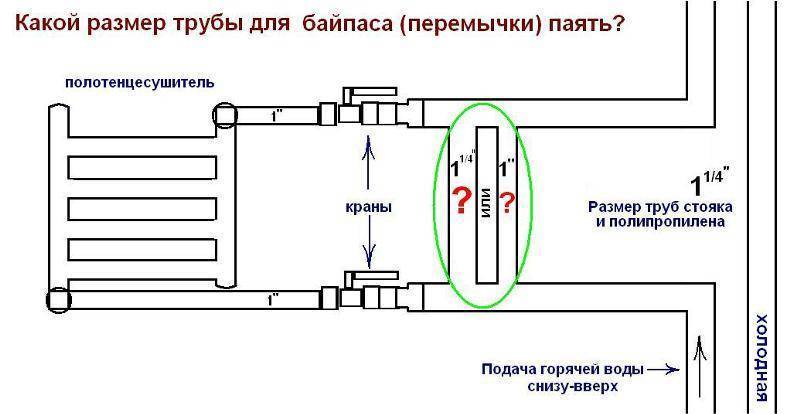

На заметку! Установить байпас необходимо и на полотенцесушитель, поскольку не все доступные на рынке модели соответствуют характеристикам применяющихся в многоквартирных домах систем отопления.

Это интересно: Завоздушивание системы отопления — возможные причины

Область применения

Подключение обводного трубопровода производится:

  • при монтаже радиаторов отопления;
  • при установке циркуляционного насоса;
  • при монтаже теплых полов на водяной основе;
  • при использовании твердотопливных котлов.

Для радиаторов

В большинстве случаев байпас является неотъемлемым элементом однотрубной системы отопления.

Схема системы обогрева в данной ситуации устроена таким образом, что все батареи подключаются последовательно.

При данной ситуации первый радиатор нагревается существенно дольше остальных, а байпас позволяет перенаправить поток теплоносителя к иным радиаторам, минуя первую батарею, что способствует более равномерному распределению тепла.

Однотрубная система отопления с байпасами

Для насоса

Применение байпаса также целесообразно при установке циркуляционного насоса в отопительной системе с самотечным движением теплоносителя. В данном случае производится монтаж автоматического оборудования клапанного или инжекционного типа.

Схема обвязки циркуляционного насоса с применением байпаса

Для теплого пола

Без байпаса также недопустима организация теплого водяного пола. Необходимость установки оборудования обусловлена тем, что в подающей магистрали температура теплоносителя достигает 80°С, а в контуре пола данный параметр не должен превышать 45°С.

Для понижения температурного режима и применяется байпас, который совместно с трехходовым клапаном отсекает необходимое количество горячей жидкости и позволяет соединить ее с охлажденной водой.

Место размещения и подключения байпаса для теплых водяных полов

Для котла

Байпас для твердотопливного котла помогает продлить срок службы отопительного оборудования, так как препятствует поступлению в устройство теплоносителя с низкой температурой из обратки.

Обводящая магистраль соединяет подающую магистраль, идущую непосредственно от котла, и обратку, что позволяет увеличить температуру возвращающейся жидкости до 50°.

Обвязка твердотопливного котла

Байпас с запорной арматурой можно приобрести в специализированном магазине или изготовить самостоятельно из отреза трубы, подходящего по диаметру и длине. Крепление устройства производится на резьбу с применением любых герметизирующих материалов.

Схемы монтажа байпаса в системе отопления

Установка байпаса на батарею отопления должна производиться с выполнением условий по диаметрам труб в узле, подбором оптимального места и правильной компоновки. С учетом возможности случайного перекрытия основного контура отопления, не допустимо наличие запорной арматуры на участке от стояка до самого байпаса и на самом байпасе. Для сбалансированной работы системы, перемычку байпаса необходимо монтировать на максимальном удалении от магистральной трубы и на минимальном от самой батареи.

Схематически узел байпаса в системе однотрубного отопления представлен в следующей таблице:

Схема монтажа байпаса при диагональном, нижнем и боковом подключении в однотрубной системе отопления. ДУ1 – диаметр условного прохода трубы стояка отопления.  ДУ2 – диаметр труб подводки к радиатору (от тройника до радиатора отопления). Данный диаметр должен быть на один размер меньше диаметра трубы стояка. ДУ3 – диаметр байпаса. Он на один размер меньше труб подводки и на два размера меньше трубы стояка.

Более детально все компоненты, входящие в узел байпаса, рассмотрены в двух следующих схемах. Они являются распространенными, но стоит отметить о наличие иных вариантов исполнения — с использованием металлопластиковой трубы с опрессовкой фитингов или готового байпаса, с уже нанесенными резьбовыми участками.

Первая схема — байпасный узел радиатора, выполненный из полипропиленовых труб с напаянными фитингами:

1) Труба контура отопления (стояк).
2) Резьбовой фитинг для перехода с металлической трубы на полипропиленовую.
3) Участок трубы, которым будет задаваться расстояние от оси стояка до байпаса.
4) Тройники, разделяющие поток на трубу подводки и на байпас.
5) Участок подводки к радиатору.
6) Перемычка-байпас.
7) Фитинги для перехода со сварных соединений полипропилена на резьбовые (металлические).
8) Штуцеры, вкручиваемые в радиатор, для соединения с накидными гайками (американками).
9) Накидная гайка (американка)
10) Терморегулятор.
11) Запорный кран.

Используя металлические трубы, монтаж байпаса можно производить как при помощи сварки, так и с применением деталей с резьбовыми соединениями (краны, тройники, переходники).

Сантехнический комплект металлических изделий для обвязки радиатора с установкой байпаса.

Схема установки перемычки в систему

Правильным вариантом установки перемычки в систему считается монтаж байпаса в обязательной связке с запорными кранами на входе и выходе теплоносителя из батареи. Практика показывает, что вполне резонно, кроме кранов после байпаса устанавливать регулятор температуры. Но здесь нужно сделать акцент на то, что такой регулятор разумно устанавливать в новых системах, в которых нет необходимости вызывать специалистов для очистки батарей, а сам отопительный сезон проходит без осложнений и аварий.

Другое дело, когда батареи греют слабо, котельная не справляется с подачей теплоносителя. В таких случаях появляется соблазн установить кран на байпас, сделав его регулируемым, и просто перекрыв перемычку, направить весь поток в батарею, сделав ее на 2-3 градуса горячее. Для опытного теплотехника сделать это обычно не представляется делом большого труда – летом обычно отключается стояк, спускается вода и врезается кран. Но с этого момента, необходимо помнить, что уже при включении подачи тепла в квартирах на нижних этажах разница в температуре будет ощущаться намного острее. В этом случае необходимо быть готовым к тому, что при первом обходе коммунальщики обнаружат врезку крана и потребуют убрать его. Официальной причиной такого требования будет нарушение теплового баланса здания, даже если и до этого котельная работала плохо, а батареи были чуть теплыми. Но закон будет на стороне коммунальщиков, так что такое усовершенствование придется не только демонтировать, но и, скорее всего, заплатить за восстановление системы здания.

Как видно, правильная установка байпаса в системе многоквартирного дома дело весьма хлопотное. Конечно, если есть опыт работы с газосварочным оборудованием и знание расположения запорной арматуры отопления во всем доме, то перекрыть стояк и установить батарею может быть делом обыденным, но даже в этом случае, рекомендуется обратиться к профессионалам, отвечающим за систему отопления дома.

В чем заключается сам принцип байпаса?

И впрямь, для русскоязычного человека это наименование звучит очень непривычно. Но именно в значении этого термина наглядно говорится о предназначении элемента.

Если попытаться перевести с английского слово «байпас» дословно, то словари дают массу всяких токований, которые, однако, сводятся к одному принципиальному понятию – существительные «обходной путь», «объезд», «обход», глаголы «обходить», «обтекать», «выбирать иное направление» и тому подобное. Значит, разумно предположить, что имеется в виду какое-то устройство, дающее возможность не прямого, а альтернативного перемещения.

Так оно и есть на самом деле. В сантехнических системах байпасом называют участок трубы, установленный таким образом, чтобы для жидкости (теплоносителя, если речь идет об отоплении, или воды – для водопроводов) открывался путь не только через какой-либо прибор, но и в обход него. Этот «закороченный» поток может быть неуправляемым, когда байпас держится постоянно открытым, и течение жидкости подчиняется только законам гидравлики. Нередко на байпас ставятся управляющие устройства – от простых вентилей до автоматических приборов, изменяющих сечение прохода в зависимости от перемены внешних условий.

Самый, пожалуй, простой и наиболее часто встречающийся пример байпаса – труба-перемычка между подводками к радиатору отопления

Коль речь у нас идет только о системах отопления, то байпас может устанавливаться:

  • В обвязке радиаторов, что в большей степени характерно для однотрубных систем отопления.
  • В обвязке циркуляционного насоса – в системах автономного типа.
  • В смесительных узлах систем водяных «теплых полов».
  • Для создания «малого контура циркуляции» в обвязке котлов (характерно для агрегатов, работающих на твердом топливе).

Где еще используют байпас

Помимо этого байпас устанавливается в теплом полу, в контуре  твердотопливного котла и других местах системы отопления. В каждом случае принцип работы перемычки имеет характерные особенности.

Байпас в водяной системе теплого пола

Зачастую теплый пол сооружается по коллекторной   схеме. Это дает возможность обеспечит нормальную работу схемы. В результате создается нормальное давление и показатели температуры в разных контурах.

Коллекторно-смесительные узлы, применяемые при укладке труб, позволяют максимально точно сбалансировать контуры системы. Зачастую они оснащаются циркуляционными насосами и термостатическими устройствами. С их помощью происходит смешение теплоносителя контура подачи и обратного потока. Таким образом, создается требуемая температура, выравнивается давление в разветвлениях системы.

В процессе монтажа теплого пола проводится установка обвязки

Несмотря на современные технологии, насос не способен плавно поменять напор. В новых моделях имеется несколько ступеней регулировки. В результате производительность и напор регулируется с помощью индивидуальных балансировочных вентилей. Некоторые смесительные узлы оснащаются байпасами, имеющими балансировочный клапан.

На практике многие специалисты считают такие элементы ненужными. Многие коллекторные узлы разработаны без байпаса. Несмотря на это, узел выполняет определенные функции. Прежде всего, стоит отметить, что перемычка защищает насос от перегрузки, предотвращает возникновение скачков давления. При необходимости излишек теплоносителя перенаправляется в обратку.

Перемычку можно приобрести в готовом виде

Байпас в системе твердотопливного котла

Регулировать работу оборудования сложно. В процессе горения твердого топлива создается высокая температура. И это еще не все. В результате сгорания угля или древесины образуется много дыма, который содержит твердые взвеси, оседающие в виде сажи.

Когда котел запускается, в него подается холодный теплоноситель. При этом создается повышенная разница температур, которая проявляется в виде конденсата на стенках теплообменника. Опасность такого явления заключается в засорении каналов и дымохода. Также конденсат негативно сказывается на состоянии чугунных и стальных теплообменников.

С помощью обвязки создается малый контур отпления

Чтобы устранить такую проблему, необходимо сократить время между поступлением и прогревом теплоносителя во время запуска. Справиться с этим поможет малый циркуляционный круг, в состав которого входит байпас. Благодаря ему нагрев проводится быстрее, конденсат не образуется. На обратной магистрали устанавливается специальный кран или термостатический клапан, рассчитанный на нормативную рабочую температуру.

В системе может быть несколько перемычекГотовый насос с перемычкойУстановка стальной трубы-перемычки

Когда теплоноситель нагревается до определенного значения, клапан начинает приоткрываться. Холодная вода подается в контур, а горячая – в трубы. Такой плавный запуск защищает котел от негативных факторов. Это значительно продлевает срок службы агрегата и системы отопления в целом.

Байпас — важный элемент отопления. Поэтому в случае необходимости специалисты-сантехники рекомендуют обустроить узел в системе. Такое устройство позволит повысить эффективность отопления и создать оптимальные условия для проведения ремонта элементов коммуникации.

Байпас в двухтрубной системе отопления: правильная схема монтажа для радиатора (батареи), полотенцесушителя

Двухтрубные системы отопления выполняются по разным схемам разводки подающей и обратной труб. Но и в этом случае полезно создать байпас. С его помощью проще контролировать движение теплоносителя. Проще и слить воду из системы при возникновении каких-либо проблем. При необходимости можно выполнить контроль наполнения нагревательных приборов водой. Байпас поможет организовать регулирование теплоотдачи от приборов при избытке поступающего теплового потока, например, при наступлении оттепели, когда службы, отвечающие за отопление, не успевают своевременно ограничить температуру теплоносителя.

Байпас – что это такое и в чем его предназначение?

С английского языка байпас означает обходной. Он представляет собой обходной трубопровод, который располагается параллельно основной магистрали. Его наличие также позволяет регулировать или при необходимости отключать определенный участок магистрали без прекращения ее работы.

Ручным или автоматическим терморегулятором осуществляется возврат лишней воды в стояк из батарей. Таким образом, обводная труба вместе с запорной и регулирующей арматурой транспортирует теплоноситель.

Помимо этого, обводная труба может быть полезной в момент отсутствия электричества. На момент его исчезновения, на центральной трубе кран переводится в положение открыто, а кран, который несет теплоноситель к насосу, поворачивается в положение закрыто. Чтобы избежать ручного закрывания крана, можно осуществить монтаж байпаса с клапаном, который перекроет воду в автоматическом режиме.

Значение термина

Слово «байпас» является заимствованием и изначально переводится с английского как «обводной путь». Применяется данный термин в тесной связи с гидродинамикой, а именно с проведением с помощью труб жидкой субстанции.

То есть байпас на отопление является своеобразным дополнительным путем для движения тока, при этом он обходит стороной основную магистраль. При этом указанное устройство встречается, помимо отопительной системы, во всех аналогичных системах, использующих трубы для транспортирования. Например, это газовая магистраль, нефтепровод, водопровод и так далее.

Установка байпаса

Зная, как работает байпас в системе отопления и зачем он необходим – можно перейти к конкретным примерам. Чаще все его можно встретить в однотрубных схемах многоэтажных домов. Но помимо этого он повсеместно используется в автономных системах частных домов. Для правильной установки необходимо выполнить расчет байпаса отопления и подобрать комплектующие для него.

Байпас в обвязке радиатора

Байпас в радиаторе отопления

Организация обходного канала в обвязке радиатора делается не только в однотрубной, но и в двухтрубной схемах. С его помощью можно регулировать поток теплоносителя и выполнять ремонтно-профилактические работы без остановки котла или отключения от центрального отопления.

Как сделать байпас в систему отопления самостоятельно? Сначала следует провести предварительные расчеты и правильно подобрать комплектующие. Рекомендуется использовать трубы из того же материала, что и для всей магистрали. Разница будет заключаться только в сечении. В обязательном порядке диаметр байпаса в отопительной системе должен быть на 1 размер меньше, чем сечение основной трубы.

Перед самостоятельной установкой следует ознакомиться со следующими рекомендациями:

В качестве запорной (отсекающей) арматуры нужно устанавливать шаровые краны. С их помощью можно оперативно перенаправить теплоноситель в байпас; Монтаж смесительного клапана не рационален. Он эффективно смешивает холодную и горячу воду в коллекторных системах, где изначально нормализуется скорость потока теплоносителя. Для трубопроводов, а тем более — центрального отопления, достичь этого невозможно; Обустройство байпаса в однотрубной системе отопления обязательно

Важно предварительно согласовать монтаж с управляющей компанией. Схема установки байпаса

Схема установки байпаса

Для монтажа параллельного трубопровода приобретаются расходные материалы. Рассмотрим на примере металлопластиковой магистрали оптимальный набор комплектующих. Для чего необходим байпас в системе отопления в данном случае? Он будет выполнять функцию обходного контура для ремонта или замены радиатора, а также для регулирования потока воды в секции батареи. Сначала замеряется расстояние между прямой и обратной трубой радиатора. Перед тем как делать байпас в систему отопления отрезается труба по полученным размерам. Наиболее распространенный размер трубы в автономном отоплении – ½. Исходя из этого будут подобраны комплектующие, характеристики и стоимость которых представлены в таблице.

До того как заработает байпас в системе отопления — следует проверить надежность всех соединений. Для этого выполняется опрессовка этого участка трубопровода, желательно гидравлическим способом. Только после этого можно заполнять трубы теплоносителем.

Для установки байпаса в системе отопления многоэтажного дома нужно предварительно перекрыть стояк, к которому подключен радиатор. Сделать это могут только представители управляющей компании.

Байпас для установки циркуляционного насоса

Типы насосных узлов отопления

В отличие от обвязки радиатора, назначение байпаса в системе отопления принудительного типа заключается в минимизации гидравлических потерь. Для этого насос устанавливается не на обратной трубе, а непосредственно на байпасе.

Что такое байпас в системе отопления в данном случае? Он выполняет те же функции, что и при обвязке радиатора. Отличительным является установка обратного клапана на трубе. Он необходим для предотвращения изменения направления течения теплоносителя при отключении насоса.

Помимо этого при монтаже нужно учитывать такие особенности:

  • В обязательном порядке нужен байпас в автономной системе отопления с принудительной циркуляцией. Без него при отключении электричества резко снизится скорость движения теплоносителя;
  • Оптимальный диаметр байпаса в отопительной системе для обвязки насоса – на 2 размера меньше, чем сечение основной трубы;
  • Перед насосом устанавливается сетчатый фильтр для предотвращения попадания мусора в его механизм.

Желательно использовать шаровые краны в качестве запорной арматуры. В этом узле схемы не нужна плавная регулировка объема теплоносителя. Чаще всего требуется оперативно перекрыть его поток для замены или ремонта оборудования.

Расчет насоса в байпасе отопления выполняется не по сечению обводной трубы, а по диаметру основной магистрали.

Монтаж

байпас в однотрубной системе

байпас на линии сетевого насоса

Существуют 2 варианта установки байпаса совместно с насосом, обеспечивающим циркуляцию воды в одиночном трубопроводе: на новый или старый контур. Разницы между ними ни при монтаже ни при работе отопления нет.

При монтаже байпаса совместно с насосом, необходимо соблюдать следующие правила:

  1. Во-первых, на главном контуре посреди обводных патрубков обязательно нужно устанавливать перекрывающие трубу элементы. Это позволит теплоносителю течь через обвод с насосом, без эффекта обратного течения.
  2. Во-вторых, крайне принципиально верно размещать насос на обводной конструкции: ось крыльчатки обязана располагаться в горизонтальной позиции, а крышка с клеймами быть направленной вверх. Если есть нестыковки, крышку можно перекрутить, отвернув четыре крепления на корпусе насоса. Такое позиционирование клейм решает 2 задачи: облегчает к ним доступ для подключения и при протечке снижает вероятность попадания на них жидкости.
  3. В-третьих, в качестве запора нужно монтировать только шаровой кран, и никак не обратный клапан.

Потому что с клапаном контур начнет функционировать так:

  1. Работающий насос ускоряет течение воды в контуре.
  2. Теплоноситель через обвод течет в магистральный трубопровод в противоположные стороны.
  3. По эффективному вектору она идет без ограничений, а по обратному задерживается обратным клапаном.
  4. Он автоматически перекрывается и не дает нормально циркулировать воде по двум патрубкам.

Таким образом, создается повышенное давление теплоносителя на тарелку клапана именно после насоса, потому что скорость потока за ним всегда быстрее. По идее, когда насос выключается, теплоноситель уже не воздействует на клапан, который в этом случае не перекрывается.

Это дает возможность жидкости двигаться самотеком по магистральному трубопроводу, не попадая в обвод. Но в действительности, байпас с клапаном функционирует не так как нужно.

Проблема в том, что тарелка клапана генерирует чрезмерное сопротивление сопоставимое целому метру трубы. В условиях гравитационного контура, вода не сможет его преодолеть, и ее циркуляция прекратится полностью.

Прежде чем монтировать обвод в сочетании с обратным клапаном, нужно знать, что на самом деле монтаж насоса на нем не даст никаких преимуществ.

В том случае, если клапан заменяется стандартным шаровым краном, появляется возможность направлять вектор течения воды в контуре.

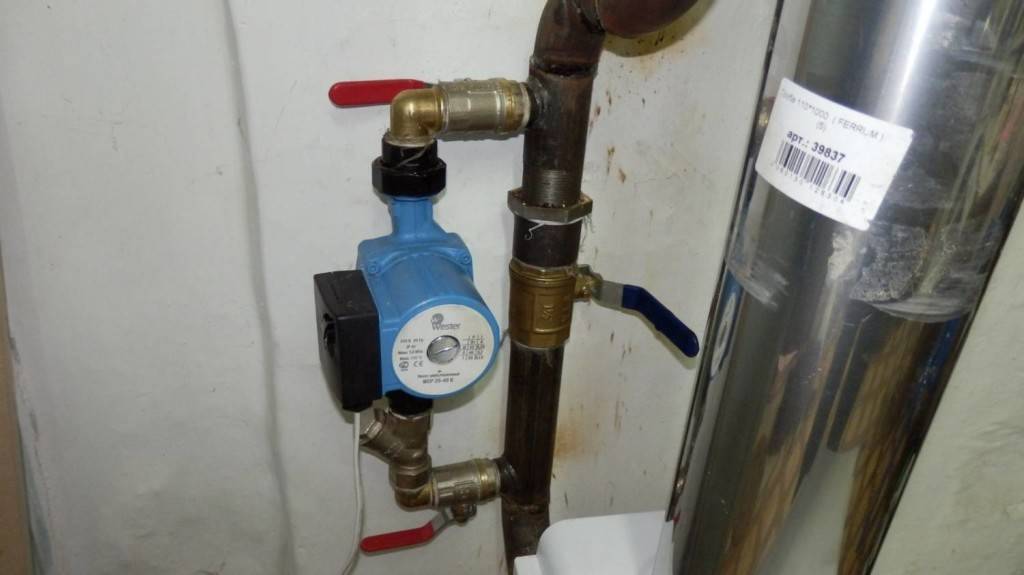

байпас с насосом

Для того, чтобы установить в отопительный контур байпас с насосом, потребуется следующий набор деталей:

  • ввариваемые магистраль патрубки с резьбой;
  • монтируемые с двух сторон шаровые краны;
  • уголки;
  • устанавливаемый перед насосом фильтр предварительной очистки;
  • пара американок, для демонтажа насоса на техобслуживание и ремонт.
  • Установка перед радиатором. Какое значение имеет. Правила монтажа: как устанавливать.

Перед радиатором обводной элемент устанавливает на случай, если внутри него вода по каким-либо причинам перестанет циркулировать, тогда по обводу ее циркуляция во всем остальном контуре продолжится, несмотря на неисправность одного из элементов.

Он выполняет следующие функции:

  1. Обеспечивает непрерывное движение теплоносителя по главной магистрали отопления.
  2. Позволяет регулировать температуру воды в радиаторах.

В системах отопления с одним главным контуром, вода в нем циркулирует, последовательно отдавая тепло 1, 2 и последующему радиаторам. Таким образом, с прохождением через каждый следующий радиатор, тепловая энергия воды уменьшается, а значит, первый элемент отопления будет нагреваться значительно лучше чем последний.

Монтаж байпаса в отоплении позволяет смешивать горячий теплоноситель, из магистрали идущий напрямую с меньшими потерями энергии с тем, который заходит в радиаторы и теряет ее, что позволяет частично компенсировать эти потери прямо на ходу, не дожидаясь его возвращения непосредственно к теплогенератору.

Устройство байпаса:

Правила монтажа:

  1. Вертикальный монтаж предусматривает подключение радиатора к стояку при помощи пары патрубков. Байпас замыкает их между собой и монтируется перед батареей.
  2. Между магистральным трубопроводом и обводным элементом не нужно устанавливать какие-либо запоры, это исключает как человеческую оплошность, так и вероятность прекращения циркуляции в случае ее неисправности.
  3. В горизонтальной однотрубной системе обвод фиксируется в горизонтальной плоскости прямо перед батареей. А для обеспечения циркуляции необходимо выбрать оптимальный его диаметр, по соотношению с магистралью и патрубками.

Устройство и принцип работы

Отрезок трубы такого типа мастера между собой называют обводом, который служит для перенаправления теплоносителя в обход какой-либо точки, это может быть:

  1. Радиатор.
  2. Насос.
  3. Разветвление.
  4. Полотенцесушитель.

Зачастую отрезок крепится с помощью пайки или сварки одним концом к трубе, которая входит в магистраль, а другим врезается на отводящий контур. Обязательно устанавливается шаровой кран на байпасе, вентиль или задвижка на усмотрение хозяина жилища. Благодаря таким практичным элементам поток жидкости можно перекрыть полностью или регулировать поступление в определенное приспособление.

Изначально такие обходные трубы использовали для произведения ремонтных работ без прекращения функционирования котла и всей системы отопления в целом. Но по истечении времени элемент стали считать обязательным для оснащения однотрубных магистралей, ему было присвоено название байпас.

На личное усмотрение владельца жилья или заказчика монтируется обводное приспособление в двухтрубную систему, эти манипуляции профессионалы считают необязательными.

Байпас в обвязке радиатора отопления

При установке перемыкающего узла соблюдают следующие основные правила:

  • Перемычку располагают как можно ближе входным радиаторным штуцерам — это способствует более эффективному нагреву теплообменников в результате прохождения через них больших объемов теплоносителя.
  • На входе и выходе батарей необходимо разместить запорные шаровые краны, позволяющие отключить их от сети для профилактических и ремонтных работ без слива теплоносителя и прекращения обогрева.
  • При использовании для обогревания индивидуальных жилых домов трубопроводов из современных материалов — металлопластика или полипропилена, лучше установить в обводной байпас регулирующий вентиль. С его помощью можно уменьшить поток, проходящий через перемычку, а также отрегулировать температуру нагрева всех радиаторов в магистрали за счет изменения сечения ее проходного канала.

Рис. 8 Примеры установки регулирующего вентиля между байпасом

Для чего требуется байпас на радиаторе

Как отмечалось ранее, использование байпаса с радиаторами отопления эффективно только в однотрубных схемах, деталь позволяет добиться более равномерного нагрева всех теплообменных агрегатов. Также присутствие байпаса позволяет подавать воду на последующие теплообменные приборы при выходе из строя или отключении одного из них.

С помощью установленного в перемычку крана можно отрегулировать вручную систему таким образом, чтобы все радиаторы равномерно нагревались. Для этого сечение перемыкающего байпаса к ближайшим к котлу теплообменникам увеличивают, а у самых отдаленных радиаторов уменьшают, управляя таким образом проходящим через батареи потоком.

Рис. 9 Обвязка радиатора полипропиленовой и металлопластиковой трубой

Самостоятельный монтаж байпаса в радиаторной обвязке

Перед тем, как установить байпас, можно рассмотреть заводские образцы — промышленностью выпускаются готовые изделия для радиаторных теплообменников, в которых расстояние между соединительными входными штуцерами соответствует стандартному осевому размеру от верхней и нижней точек подключения радиаторов.

Задача, как сделать байпас на систему отопления, имеет разные решения в зависимости от материала используемых труб. Обычно самостоятельный монтаж данного элемента не вызывает особых трудностей у любого хозяина (за исключением полипропиленовых труб), имеющего минимальные сантехнические навыки и необходимый инструмент (нужно один или два разводных ключа).

На рис.8 показана установка байпаса в водопроводную линию из полипропилена, который подключен к стояку 1 через переходные муфты 2. Байпас 6 подключается через тройник 4, соединенный с магистралью участками труб 3 и 5. К терморегулятору 10, соединенному с радиатором 8 посредством американки 9, трубный отрезок из полипропилена подключается при помощи фитингового переходника с металла на полипропилен 7, аналогичным образом происходит соединение линии с перекрывающим вентилем 11.

В данной схеме все трубы имеют одинаковый наружный размер, поэтому работа такой конструкции неэффективна (внутреннее канальное сечение патрубка-байпаса в однотрубной подводке должно быть меньше), для ее нормальной работы необходима врезка регулирующего вентиля в участок 6, уменьшающая проходное канальное отверстие.

Аналогичным образом монтируют  перемычку-байпас на батарее при использовании металлопластика, наиболее быстро конструкцию можно собрать, используя компрессионные фитинги (рис.8).

Следует отметить, что в схеме на рис. 8 трубные отрезки 5 не обязательны, тройник можно присоединить непосредственно к шаровому крану и терморегулятору, удлинив участок 3.

Если в обогреве для подводки воды используют металлические трубы, перемычку-байпас можно разместить непосредственно вблизи кранов на входных и выходных батарейных штуцерах, подключив к ним два тройника. Диаметр перемычки-байпаса несложно сделать меньше главной магистрали перемыкающей трубой малого сечения, запорный вентиль при этом ставить в перемычку не обязательно.

Рис. 10 Параллельная байбасная ветвь в цепи циркуляционного насоса

Как работает байпас в нормальных условиях

Итак, если отбросить тонкости расчетов и формул представить работу этого узла системы отопления можно следующим образом. С верхнего этажа через подающую трубу подается теплоноситель к точке установки байпаса. Как известно из курса физики, и электрический ток и жидкость всегда движутся в направлении наименьшего сопротивления. Попадая из трубы диаметром 3/4 дюйма в отрезок, ведущий к батарее, вода легче будет проникать в трубу большего диаметра. Поэтому лишь небольшая часть теплоносителя попадает в байпас диаметром ½ дюйма, остальной напор движется в батарею по трубе диаметром ¾ дюйма, дальше она проходит через краны и терморегулятор и уходит в регистры батареи. После прохождения и частичного остывания вода по трубе ¾ дюйма снова выходит в магистраль, и проходя через запорный кран, соединяется с потоком из байпаса, движется дальше в общем потоке.

При нормальном напоре и высокой температуре потеря температуры на этом участке будет незначительной, разве что владелец квартиры не установил дополнительно трехметровою батарею с воздушным обдувом.

В случае возникновения нештатной ситуации, например, разгерметизации радиатора для проведения ремонтных работ делается аварийное перекрытие ответвления на батарею – закрываются краны на трубе подачи и отвода. Вот здесь и вступает в работу байпас. Теплоноситель, поступая с верхнего этажа, движется по единственно возможному маршруту – через перемычку и дальше по трубе на нижний этаж. Таким образом, перемычка позволяет не отключать от подачи теплоносителя весь стояк, что позволяет исправить ситуацию с наименьшими потерями и в самые короткие сроки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
