Барбекю своими руками: делаем барбекю из кирпича или металла, пошаговая инструкция с фото

Что нужно подготовить?

Варианты материалов для строительства стационарного очага – кирпич или камень. Им свойственна высокая жаропрочность и удобство в применении. Не контактирующие с пламенем части очень удобно выкладывать из бетонных блоков. Бетонное литье – неплохая облицовка для построенного на даче барбекю, но топку очага придется выложить из жаропрочного кирпича.

Хорошо представив себе, какие материалы потребуются для строительства, можно составить список необходимого:

• цемент, песок и щебень – для фундамента и кладочного раствора в отдаленных от огня частях;
• бетонные блоки, если нужно;
• природный камень или кирпич;
• жаропрочный кирпич для топки;
• специальная смесь для жароустойчивого кладочного раствора, сухая (распространена марка «Печник», но можно и другую);
• решетка для барбекю;
• лист асбеста и плита стальная или чугунная для поддона (в некоторых конструкциях);
• сопутствующая фурнитура, если строение будет сложным (дверцы, дымоходы, колосники и пр.);
• отделочные материалы (облицовка, столешницы и пр.);
• лопата, мастерок, емкости для раствора и замачивания кирпича;
• измерительные инструменты.

На выбранном месте нужно произвести разметку, обозначив место жаровни, декоративных стен и скамей, если хочется построить не просто очаг, а патио с барбекю. Для массивных сооружений из камня и блоков своими руками потребуется выкопать глубокие котлованы и сделать фундамент под барбекю из смеси 1 части цемента, 3 частей песка и 4 частей щебня. К дальнейшим этапам строительства можно будет приступать не раньше чем через 7–10 дней.

Барбекю или мангал?

Отличие барбекю от мангала незначительно в техническом плане, но довольно существенно в кулинарном отношении. Продукт, приготавливающийся на мангале, почти не подвергается воздействию дыма, в то время как в барбекю бортики конструкции задерживают дым внутри, в результате чего продукт слегка коптится.

При этом, задержавшийся горячий воздух оказывает на мясо термическое воздействие, создавая на нем аппетитную хрустящую корочку. Кроме того, продукт пропекается изнутри без значительной потери влаги. Из-за чего мясо, приготовленное таким способом, остается внутри сочным, но при этом нежным.

Это имеет и чисто практическое значение, поскольку не обязательно тщательно выбирать мясо для приготовления – оно в любом случае получится достаточно мягким. Кроме того, на барбекю можно поджарить не только его, но и любые другие мясные и колбасные изделия, которые часто лопаются при поджаривании на мангале, а также овощи и лепешки.

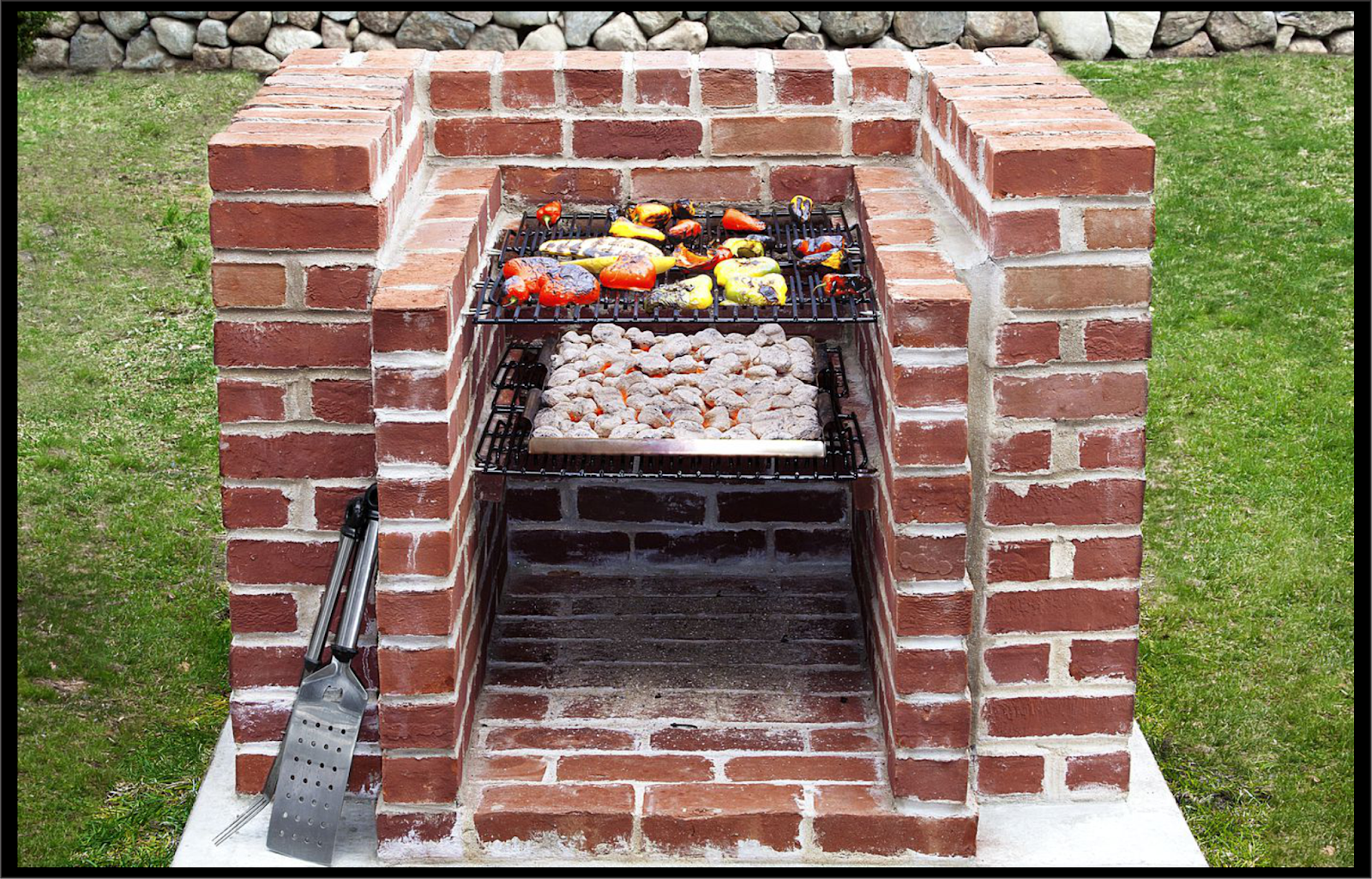

Мангал из кирпича без раствора

При наличии на участке оставшегося от стройки кирпича из него можно соорудить недорогой временный мангал, как только увидели внезапно прибывших гостей. Основными нюансами изготовления являются:

• без раствора ножки в полкирпича слишком неустойчивы, поэтому их лучше заменить 4 тумбами (колоннами) 1 х 1 кирпич с перевязкой порядно;
• вместо листа железа можно использовать кусок любого листового материала (ОСБ, фанера), но, над ним необходимо уложить 2 сплошных ряда кирпича;
• высота коробки мангала составляет 2 – 3 ряда, габариты на усмотрение домашнего мастера.

Складываем на скорую руку без раствора

Внимание: Конструкция считается временной « на скорую руку», испачканный углями и золой кирпич сложно отмывается, поэтому лучше применить рядовой, а не облицовочный камень. Подробную инструкцию смотрите на видео:

Подробную инструкцию смотрите на видео:

Достаточно привлекательным мангалом для барбекю оригинальной конструкции является вариант из нескольких рядов кирпича без раствора в форме круглой тумбы.

Барбекю в форме трубы без раствора
Такое можно быстро соорудить просто из того, что есть под руками

Этап проэктирования

Предварительно решается, сколько места можно отвести под мангал, что планируется на нем готовить. Потом составляется рабочий чертеж будущей печи с определением, какой строительный материал понадобится, в каком количестве.

Важно понимать, что подобная конструкция – пожароопасная. Поэтому нужно исключить на участке строительства возможность попадания искр, уносимых ветром из вашей печи на прочие хозпостройки, растущие поблизости деревья, кустарники, сухую траву. Расстояние до всех легковоспламеняющихся объектов – максимальное

Расстояние до всех легковоспламеняющихся объектов – максимальное.

Готовых схем, конструкций можно найти предостаточно. Можно придумать самому нечто оригинальное, сложные проекты – вплоть до печного комплекса, простые, легкоразбираемые конструкции. Можно делать совсем без раствора. При наличии кирпичей, приобрести нужно будет лишь решетку, несгораемый огнеупорный лист.

Когда готовы чертежи, произведены все расчеты, переходим непосредственно к возведению печи.

Уличный комплекс – русская печь и мангал своими руками

После подготовки основательного фундамента, следует приступить к выкладке. Для первого ряда рекомендуется использовать пережженный кирпич. Углы делаются из ¾ кирпича, который обрезается при помощи болгарки с алмазным диском. Это необходимо для связки.

Со второго ряда начинается возведение стен. Также необходимо формировать зольник.

Следующий ряд слева выкладывается без раствора. Спереди крепятся дверки прочистки, и поддувала при помощи проволоки, которая фиксируется раствором.

Подовые каналы перекрываются во время выкладке четвертого ряда.

Колосник топки устанавливается на пятом ряду. Следует отметить, что внутренняя часть выкладывается при помощи огнеупорного кирпича, без использования цементного раствора.

Затем с левой стороны будет находиться водонагревательный бачок. Также продолжается выкладка топки.

Колосник устанавливается на седьмом ряду. Правую стенку нужно усилить благодаря укладке стальных полос в шов.

Последующие два ряда продолжается укладка каналов и стен. Также крепятся стенки топливника при помощи проволоки.

В процессе выкладке десятого ряда, соединяются своды двух топливников. Дно горнила перекрываются.

В следующем ряду спереди нужно закрепить металлический уголок 3Х3 см, а сверху фиксируется варочная поверхность. Первый топливник закрывается колосником.

Огнеупорным кирпичом укладываются боковые стены плитки, а также передние стены горнила. В левой части формируется дымоход.

На следующем этапе нужно сделать деревянный шаблон арки. С тринадцатого по шестнадцатый ряд возводятся стенки, а также нужно перекрыть устье горнила.

Свод горнила должен сужаться, начиная с семнадцатого ряда, а вот дымоход, напротив должен расширяться. Стальной стяжкой усиливается задняя стенка.

На следующем этапе выкладывается передняя стена, закрывается горнило.

Чтобы выложить свод горнила, нужно сделать опалубку из прямоугольных рамок, на них будут опираться полукруглые детали из фанеры. Переднюю стену необходимо усилить стяжкой.

Песком засыпать горнило и утрамбовать для сохранения тепла.

Следующим рядом нужно перекрыть печь и начать сужение перетрубья.

В процессе выкладке последующих двух рядов нужно продолжить сужение перетрубья, а также формировать дымоход.

Заслонкой закрыть перетрубье на двадцать четвертом ряду.

Последующими двумя рядами нужно постепенно соединять перетрубье с дымоходом.

Дальнейшее количество рядов дымохода зависит от предпочтений и высоты навеса. Снаружи устанавливается труба.

После установки трубы снаружи кровли, можно впервые затопить готовую русскую печь. В нее можно установить мобильный мангал и готовить шашлыки.

На этом я завершил обзор изготовление печей из кирпича. Думаю с пошаговой инструкцией не возникнет проблем с возведение сооружения.

Кстати! По этому же принципу, можно сделать уличное барбекю. Более подробно рассмотрим которые в следующих выпусках.

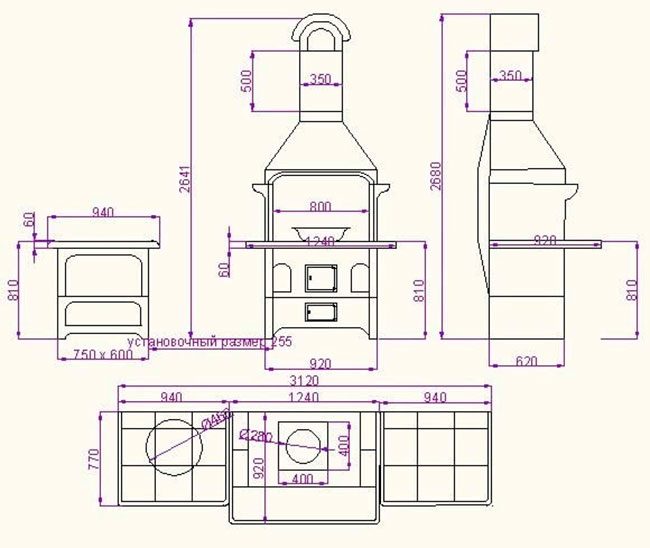

Проектирование печи барбекю

К созданию проекта строительства и чертежа подходят с ответственностью. Продумать надо каждую мелочь, каждый элемент, включая материалы, общую стоимость, расположение на участке и размер конструкции. При желании можно обратиться за помощью в специальные службы, оказывающие нужные услуги.

При составлении проекта важно учитывать не только собственные желания, но и критерии безопасности. Поблизости от печи не должны находиться деревья, кусты, ограждения и любые другие, легко воспламеняющиеся предметы

Необходимо продумать на каком расстоянии от дома будет располагаться печь. Часто делают дополнительный навес, защищающий от внешних факторов, или строят внутри беседки.

Разработка проекта должна объединять в себе индивидуальные и общие требования. Детальное изучение вопроса поможет разобраться в нём и не допустить любых возможных ошибок при строительстве.

Сделать проект печи-барбекю не так сложно, как может показаться. Можно воспользоваться дополнительными источниками и выбрать подходящий вариант.

В интернете можно найти различные чертежи и в дальнейшем использовать их для строительства.

Барбекю-комплекс отлично подойдёт для создания нескольких блюд за короткое время. Он позволит приготовить большое количество различных деликатесов одновременно. Такие комплексы делятся на 2 типа: угловые и фронтальные, в зависимости от желаемого внешнего вида и расположения.

Украсить зону для отдыха можно дополнительной мебелью: небольшими шкафами, столешницами, мойкой или коптильней.

Самостоятельно создать масштабный проект барбекю будет довольно сложно, потребуется помощь специалистов. Самую обычную кирпичную печь сделать сможет практически каждый, даже не имея опыта работы в строительстве.

Желаемый чертёж помогут создать уже готовые варианты. Необходимо выбрать наиболее подходящий вариант, при желании немного дополнить, расставить собственные размеры. После проделанной работы приступить к строительству.

Место для топлива, защита от осадков, система избавления от дыма, решётки и вертели, также должны быть оборудованы для улучшения качества еды и удобства в использовании печи.

Разновидности барбекю, их строительство

Существует несколько разновидностей барбекю, отличающхся по размерам, сложности строительства и материалам, из которых изготавливается печь.

Стандартная компоновка

Это простейшая печь, для создания которой не требуются особые навыки в строительстве. Для устройства используют обычную кладку. Высота печи составляет тринадцать рядов (семьсот два миллиметра). В длину конструкция достигает ста восьмидесяти одного сантиметра, в ширину — девяносто сантиметров.

Расширенная компоновка

Такая печь оборудуется плитой и казаном. Для её строительства необходимо знание голландской кладки, при которой можно не делать швы в рядах. Такая печь имеет следующие размеры (в сантиметрах): глубина — 177,8, ширина — 43,4, высота — 190. Можно построить барбекю с плитой и рабочей зоной. Размеры (в сантиметрах): 121 — в глубину, 224 — в ширину, 190 — в высоту.

Кладка барбекю из кирпича

Рассмотрим, как пристроить барбекю к стене кирпичной беседки.

Кирпичные печи барбекю возводят на фундаменте или бетонном основании. Перед тем как начинать кладку, фундамент гидроизолируют с помощью двойного слоя рубероида. Для возведения конструкции такого типа потребуется примерно 1200 огнеупорных шамотных кирпичей. Кладут их на жароустойчивую смесь «Геркулес», выдерживая толщину шва в 5–7 мм.

Для резки кирпича используют болгарку и алмазный диск. Перед этим кирпич на 10 минут погружают в воду. Грани спиливают, используя плиткорез.

Видео

Чтобы не совершить ошибок при строительстве, рекомендуется просмотреть видео, на котором запечатлены основные моменты по возведению барбекю своими силами.

Обустройство топки барбекю

Для создания топки потребуются керамические и огнеупорные кирпичи. Облицовочный используют для кладки внешнего ряда, огнеупорным выкладывают внутренний.

Стандартные размеры топки:

• ширина – 70 см;
• высота – 16 рядов (при устройстве проема с аркой выкладывают сначала 7 обычных рядов, затем начинают формировать арку);
• глубина – 60 см.

После того как проем закончен, выполняют еще 2 ряда, затем начинают кладку трубы. Для этого с каждым рядом сокращают длину стен: переднюю и заднюю стенки уменьшают на ½ кирпича, боковые – на четверть ширины кирпича. Выполняют так 7 рядов. Следующие 12 рядов – дымоотводящая труба, ее делают прямоугольной.

При выполнении работ рекомендуется придерживаться следующий правил:

1. Для кладки внутреннего ряда топки используют только огнеупорный кирпич. Облицовочный не выдержит высоких температур, потрескается.
2. Топочный проем не должен быть излишне высоким. Делать его выше 9 рядов не следует – это приведет к тому, что тяга будет слабой, из-за чего дым будет идти на участок. По той же причине не делают слишком большим дымоход.
3. Дно топки должно быть максимально ровным – это упростит его чистку от золы.

Строительство дымосборника печи барбекю

Трубу печи-барбекю возводят, используя шамотный кирпич, который кладут на глиняный раствор. При выполнении рядов длину сторон топки сокращают. Когда длина сократится до нужного размера, кладут около 12-14 рядов.

Важно! При устройстве трубы необходимо следить за ровностью кладки – на выступах внутри дымохода будет собираться копоть. Внутри трубы устанавливают задвижку. Когда раствор полностью высох, выполняют облицовку

Когда раствор полностью высох, выполняют облицовку

Внутри трубы устанавливают задвижку. Когда раствор полностью высох, выполняют облицовку.

Дымосборник делают не только из кирпича, но и из металла. Такие дымоходы могут иметь прямоугольное, круглое, квадратное или овальное сечение. Легче всего своими руками соорудить квадратный или прямоугольный дымосборник. По размеру конструкция должна быть чуть больше печи, это нужно, чтобы усилить тягу.

Для работы потребуются:

• листовая сталь толщиной минимум 1,5 мм;
• молоток;
• сварка;
• клепальный аппарат;
• болгарка.

Для крепежа можно использовать стойки из кирпича или металла – дымосборник присоединяют к ним.

Порядок работ:

1. Из листа металла вырезают детали нужной формы и размера.
2. Собирают зонт, он должен быть пирамидальной формы, размер сторон центрального отверстия – минимум 30 см.
3. Изготавливают из металлического листа трубу высотой 2 м или выше.
4. После установки трубу желательно дополнительно укрепить с помощью металлического каркаса или кирпичной кладки.

Особенности конструкции кирпичного мангала

Несмотря на все разнообразие жаровен, можно выделить основные элементы, которые присутствуют всегда:

• основание. Это не обязательно капитальный фундамент, бывает достаточно площадки, отсыпанной гравием или песком. Но с учетом нашего климата лучше все же забетонировать основание и проложить к нему удобную дорожку;
• опорные стенки. Самые простые мангалы строятся в виде буквы «П» — две боковые стенки, на которые опирается решетка, и задняя. Она не только закрывает угли и мясо на решетке от ветра, но и «связывает» боковые стенки, придает конструкции прочность;
• решетки для углей (дров) и приготовляемой пищи. Место для углей может быть представлено сплошной плитой или решеткой, под которой располагается поддон. Это достаточно удобно – по мере прогорания углей зола ссыпается в поддон, откуда ее несложно убрать. Решетка для продуктов может быть одна или две-три;
• расположенная рядом с решетками столешница. Поскольку шашлыки в другие блюда в процессе приготовления часто поливают маринадом или соусом, добавляют ингредиенты или подготавливают новые порции, аналог разделочного стола очень полезен.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Подготовительные работы

Перед строительством стационарного мангала из кирпича важно точно определиться с месторасположением конструкции. Перенести мангал на другое место практически невозможно, поэтому заранее продумайте этот вопрос. В случае сложности намеченной конструкции, вторым этапом служит разработка проекта строительства

Современные идеи легко воплощаются в жизнь, поэтому мангал со встроенными коптильней, печью под казан, мойкой, барбекю – вполне реально и актуально, а угловой вариант такого построения аккуратно впишется в небольшую беседку. Без схем, чертежей в таком случае не обойтись

В случае сложности намеченной конструкции, вторым этапом служит разработка проекта строительства. Современные идеи легко воплощаются в жизнь, поэтому мангал со встроенными коптильней, печью под казан, мойкой, барбекю – вполне реально и актуально, а угловой вариант такого построения аккуратно впишется в небольшую беседку. Без схем, чертежей в таком случае не обойтись.

Мангал из кирпича — вариант исполнения

В статье будет рассмотрен самый простой вариант кирпичного мангала, однако принцип, ход строительства подходит и для более сложных задумок.

Мангал из кирпича — вариант исполнения

Простейшая модель

Стандартная модель печи состоит из трёх отделений. По существу, предстоит выложить из кирпича фигуру в форме буквы «Ш» с четырьмя перегородками.

Выкладывать кирпичи необходимо кладкой в полкирпича. При такой кладке каждый следующий ряд смещается в шахматном порядке.

• Какой дом строить дешевле — советы строителей, мнение инженеров и обзор самых эффективных вариантов постройки (110 фото и видео)

• Хозблок своими руками — инструкция и пошаговое описание как построить простой и функциональный хозблок (135 фото + видео)

• Лучший парник своими руками — конструкции, основные варианты, критерии выбора материала. 120 фото и пошаговое видео постройки

На этой высоте материал укладывается боком, поперёк по отношению к основным рядам. Для сохранения толщины стенки в этих зонах кирпичи укладываются в два ряда.

В то случае, когда конструкция печи предусматривает наличие раковины, то на уровне шестого ряда необходимо оставить отверстие под слив.

На уровне седьмого ряда предстоит определиться, с какой стороны в перспективе будет находиться жаропрочная камера, а с какой рабочая поверхность (столешница и раковина). Именно с этого ряда укладку кирпича продолжают производить только слева или справа.

Делать это предстоит цементным раствором, которым равномерно заполняются все соединения. Закруглить ещё не засохшие швы лучше всего специальной расшивкой. Если таковой нет, подойдёт кусок любого садового шланга небольшого диаметра.

Виды тандыров и мангалов

Существует четыре вида тандыров:

• стационарный;
• ямный — выкопанный в земле;
• наземный — сложенный из огнеупорной глины на основании или без;
• переносной.

По направлению оси тандыры бывают:

• горизонтальными — используются только для выпечки хлеба;
• вертикальными — для приготовления всех остальных блюд.

В тандыре можно приготовить до сорока блюд, особенно вкусным получается мясо — сочным и нежирным.

Для приготовления барбекю используется модернизированная разновидность мангала — металлический короб или чаша с решёткой сверху, хотя в своём классическом исполнении оборудование для приготовления барбекю больше похоже на камин с разнообразными решётками.

Обшивка деталей стола

Видимые зоны стола со встроенным барбекю необходимо довести практически до совершенства или спрятать от глаз. Из фанеры делаются специальные накладки для ножек конструкции и зоны жаровни, в которой будет непосредственно готовиться пища. Для распила фанеры на куски необходимых размеров нам понадобится электролобзик. Стягиваются в готовом виде они при помощи столярного клея. Места соединений дополнительно усиливаются саморезами.

Благодаря металлической или бетонной столешнице можно сделать такой стол-барбекю мобильным и перемещать его в пределах участка. Однако, помимо красивой отделки и обшивки, нельзя забывать о мерах противопожарной безопасности. Особенно это актуально, если стол-барбекю планируется располагать в беседке. Нужно обеспечить общую устойчивость конструкции, а также тот факт, что люди, сидящие за столом барбекю, не должны ощущать дискомфорта от разогретого совсем рядом металла.

Выбор типа барбекю

Заводские модели складных переносных барбекю по факту представляют собой мангал. Также работает и собранный из кирпичей походный вариант. Чтобы он делал кулинарную обработку продуктов по принципу барбекю, следует построить дополнительное внешнее ограждение.

Кроме того, есть еще одна отличительная черта барбекю – устройство не любит чрезмерную тягу, (по сути, ему вообще не нужна вытяжка), потому что при этом слишком быстро эвакуируется горячий воздух и дым, участвующие в приготовлении блюда. Продукт приготовится, но будет утерян специфический вкус и сочность.

Тематический материал:

• Мангал из камня
• Металлическая вытяжка для мангала

Обычно строительство барбекю сопровождается установкой трубы с дымовым зонтом, поскольку неожиданно настигнувший дождь может нарушить процесс приготовления, а ветер – раздуть в углях огонь. Высота трубы в этом случае не должна быть излишне высокой, как уже говорилось ранее – для барбекю нежелательна сильная тяга.

Кроме того, надо подготовить нишу для угля и дров, доступность коммуникаций, наличие дополнительных рабочих поверхностей и всяческих полезных и удобных приспособлений. Конструкция будет задавать тон всему участку, поэтому следует тщательно продумать ее дизайн.

Существуют разные типы барбекю:

• закрытый очаг;
• полуоткрытый очаг;
• стационарные открытые;
• узбекская печь-тандыр;
• открытый круглый очаг;
• переносной гриль.

Порядовка: как сложить мангал из кирпича

Несмотря на то, что мы разбираем несложный в строительстве уличный мангал из кирпича, порядовка укладки кирпича (схема) составляется заранее, с учетом выбранных габаритов и конфигурации. Удобнее всего делать это на листе в клетку.

Как класть кирпич? Наиболее простой способ укладки — со смещением каждого ряда на половину кирпича по отношению к предыдущему. Первые два ряда выкладываются сплошными. Самый первый ряд складывается из цельных кирпичей, без половинок.

Нижняя часть мангала — это цоколь. Схема кладки — от углов к центру по намеченным заранее линиям. Через каждые 3 ряда необходимо проверять правильность укладки уровнем и отвесом, выкладывать сетку для армирования.

Высота цоколя зависит от проекта. В нем могут быть одна или несколько ниш, где хранят дрова, уголь и прочую утварь. Выкладывается он сплошной кладкой.

Центральная часть конструкции — топливник. Основание для жаровни заранее отливается из бетона с армированием или выкладывается из кирпича. Если по проекту сооружаются арки для топливника и ниш, применяется кружало. Для равномерного распределения кирпичей между ними вставляются щепки.

a9351f757d1a60d65f6e009943947dea.jpe

f7b77be3544f30cea291184abdc0c203.jpe

1680f408d03ee0cb2b692d7196024f74.jpe

76a03ff5d1f2d8f32d67a1f3da93f3d5.jpe

Зазоры одинаковые, примерно 1 см. Лишь после полной выкладки арки пространство между кирпичами смачивается и заполняется раствором. Застывать выложенную арку оставляют с кружалом на день-два.

Если мангал будет использоваться еще и в качестве барбекю, следует заранее озаботиться возможностью установки решетки. Для нее оставляют небольшой выступ, или несколько выступов, чтобы решетку можно было размещать на разных уровнях. Устанавливают ее на стержни арматуры, вделанные в стенки мангала.

Совет: если оставлять между кирпичами небольшие зазоры при укладывании топливника, при использовании мангала в дальнейшем благодаря проникающему в щели воздуху горение будет лучше.

Жаровню укладывают на металлические уголки, которые крепятся к кладке штырями. Учтите это собирая дачный мангал из кирпича своими руками (фото правильно сложенного топливника ниже).

Важно! Недопустимо попадание атмосферных осадков на незаконченную кирпичную кладку. Если начался дождь — ее необходимо тщательно укрыть полиэтиленом. Последний этап — сооружение дымохода

Его наличие позволяет дольше сохранять жар в мангале и отводить дым. Для дымовой трубы кладку продолжают выкладывать, постепенно сужая ее кверху. Делается это путем смещения кирпичей в рядах. Смещение производится не более, чем на треть кирпича — в противном случае сооружение может оказаться неустойчивым

Последний этап — сооружение дымохода. Его наличие позволяет дольше сохранять жар в мангале и отводить дым. Для дымовой трубы кладку продолжают выкладывать, постепенно сужая ее кверху. Делается это путем смещения кирпичей в рядах. Смещение производится не более, чем на треть кирпича — в противном случае сооружение может оказаться неустойчивым.

Особенность: труба — тяжелая часть, для ее установки требуются опорные колонны.

Если выкладка кирпичной трубы кажется слишком сложной — можно установить металлическую. По окончании кладки нужно произвести обжиг стенок топливника. Для этого разжигают дрова в очаге и по максимуму повышают жар.

Сооружение жаровни, установка казана или поддона проводятся на заключительном этапе. После этого проводят декорирование. При наличии столешницы, ее можно оформить плитой из керамогранита. Сам мангал облицовывают штукатуркой, декоративным камнем, облицовочной плиткой и т.д.

Мы рассмотрели, как самому сделать мангал из кирпича. Отдельный вопрос — защита сооружения от вымывания раствора. Задача решается путем обработки специальными составами. Это может быть термостойкий лак, масляный пропиточный состав для печей и каминных кладок, силиконовый гидрофобизатор, вдобавок защищающий и от появления микроорганизмов в кладке.

Чтобы обеспечить пожарную безопасность, мангал для дачи обкладывают тротуарной плиткой. Помимо защиты от пожара, она создаст ровную, удобную площадку. В непосредственной близости от мангала не должно быть легко воспламеняющихся предметов. Для декора выбирают только негорючие, жаропрочные материалы.

Дымоход

Только после полного затвердения смеси для стенок топки, начинаются работы над дымоходом, на том же составе и кирпичах.

Дымоходная труба весьма массивна. Потому, до того, как браться за работу над этой системой, спереди, поперек проема устанавливаются уголки из стали, с сечением не менее 5 на 5 см. Образец:

Дымоход должен быть длиной не меньше, по крайней мере, середины одной из стенок, потому что на него идет половина веса трубы.

Колпак (вытяжка) — уловитель дыма, представляет собой усеченный конус, потому начальная кирпичная линия идет по всей длине топки. Каждая последующая линия продолжает идти по окружности, с очень небольшим сдвигом к центру печи, делая неполный конус. В середине он завершится выходом дымового туннеля. Сечение получившегося отверстия примерно 15 на 15 см.

Труба мангала складывается из нескольких рядов кирпичей. От топливной камеры ее минимальная высота около 2-3 метров, что обеспечивает отличную естественную тягу. В дополнении она может регулироваться с помощью специальной заслонки, располагающейся в 175-185 см над землей.

На верхушку дымохода устанавливается оборонительный дефлектор. Он необходим для защиты от осадков, непогоды и ветра. Можно приобрести нержавеющую стальную огнестойкую трубу или вытяжной колпак (зонт), для облегчения работы с дымоходом.

Способ подачи воды необходимо продумать заранее, еще на стадии закладки фундамента, это облегчит вывод трубы через основу. Поскольку трубы можно скрыть, то внешний вид мангала испорчен не будет.

Для отдыха с удобством летом в темное время суток около печи можно сделать освещение. Подробнее здесь.

Созданный своими руками мангал из кирпича отлично украсится коваными завитушками. Также можно красиво декорировать поверхность, выложив рисунок или абстрактный узор из остатков камня – тут ваша фантазия сама подскажет наиболее удачные, близкие сердцу варианты. Тихий летний вечер, пляска теней от огня, аромат шашлыка, тихий говор и смех гостей, приглушенный свет – что может быть романтичнее?

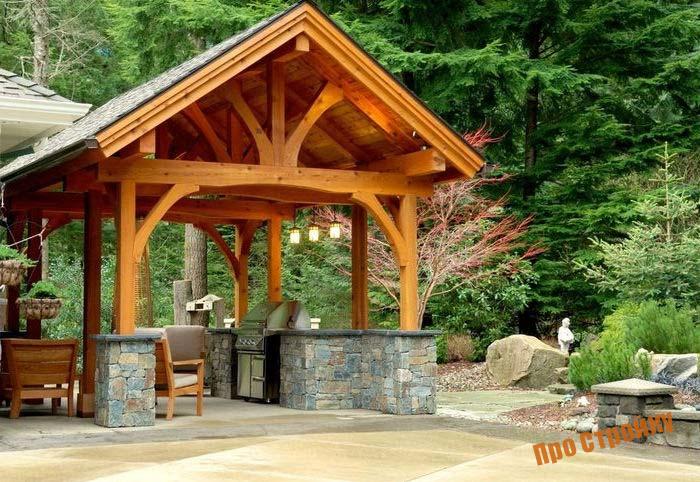

Фото удачных идей для мангалов:

Конечно, чем больше конструкция, тем сложнее ее строительство. Особенно, если вы панируете выполнить все своими руками. Тем не менее, построив целиком простой вариант, вы также приобретете отличный опыт. Вероятно, со временем вы сможете создать более интересные, сложные модели.
