Как построить беседку из металла своими руками — для дачи и частного дома

Эскизы беседок с чертежами и размерами

В этом разделе рассмотрим примеры разных типов с чертежами. Если у вас нет времени самому нарисовать или же вы не умеете, то приведенные примеры помогут вам при строительстве собственного варианта беседки.

Простая беседка из дерева

Дерево, материал самый распространенный, дешевый и в работе не сложный. Когда речь заходит о строительстве, большинство даже не раздумывая выбирают в качестве материала именно дерево.

На этом рисунке показан достаточно простой вариант двухскатной беседки.

Следующий рисунок так же представляет простую беседку, правда уже с шатровой крышей.

Под цифрой 1 обозначена нижняя обвязка из бруса 100х50, 2 – вертикальная опора (брус 80х80), 3 – стойки входа (брус 80х50), 4 – верхняя обвязка и 5 – стропила.

В этом варианте, главное соединить верх шатра. Здесь необходима несколько иная схема стропил, нежели при двухскатной крыше.

Беседка своими руками из дерева, чертеж с двухскатной крышей

Беседка с двухскатной крышей так же как и с плоской является одним из распространенных вариантов, возводимых на садовом участке.

На рисунке показана схема размера 3х3.

Фундамент

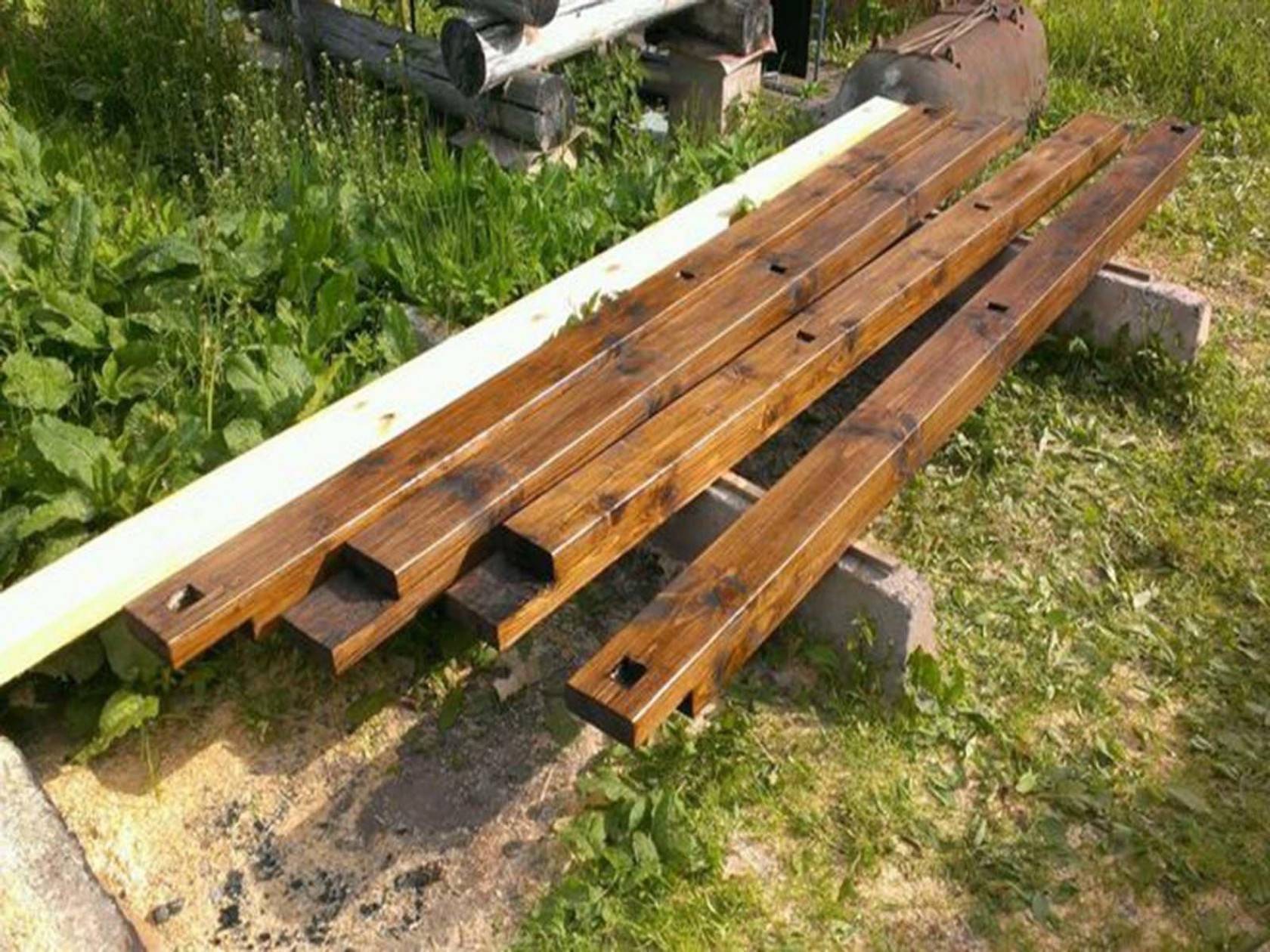

В качестве фундамента используются бетонные блоки, которые устанавливаются по уровню на подготовленной и размеченной площадке. Это менее трудоемкий процесс по сравнению с бетонированием. На фундаментные блоки кладется рубероид. Далее собирается нижняя обвязка. Для нее используется брус размером 100х100. Для крепления вертикальных стоек на концах бруса выпиливаются зазоры, которые при соединении бруса дают квадрат куда и будет вставляться стойка.

Это очень удобный вариант, так как дает дополнительное крепление стойке. Собранную нижнюю обвязку устанавливаем на фундамент, после чего начинаем собирать боковые стены.

Стены и обвязка

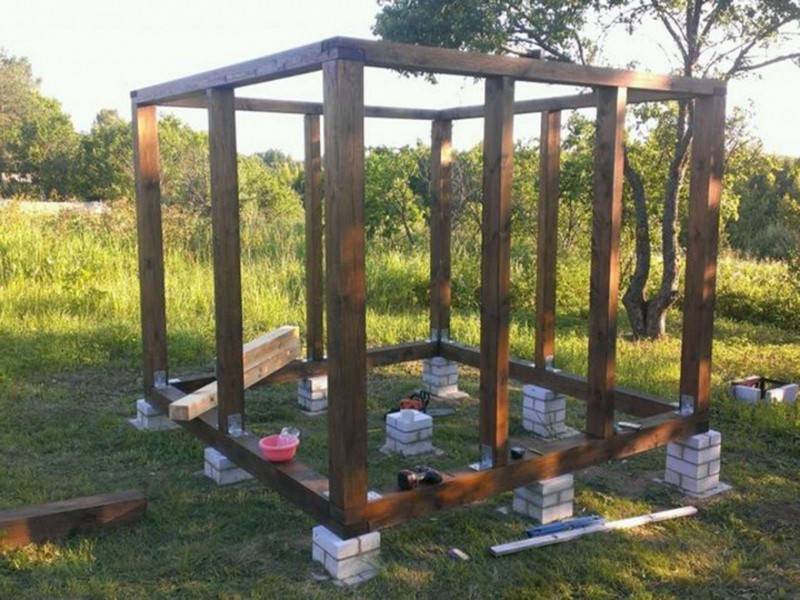

Первым делом устанавливаем четыре опорные стойки, после чего делаем верхнюю обвязку. Что бы стойки были выровнены, при дальнейшем строительстве укрепляем их на укосины. После того, как возвели верхнюю обвязку, делаем среднюю.

Крепление делается при помощи металлических углов и саморезов. После сборки каркаса, можно приступать к строительству крыши.

Крыша

Можно сначала собрать крышу на земле и установить ее на верхнюю обвязку или же сделать треугольные стропила, укрепить на верхней обвязке, а на них уже собирать крышу. Что касается второго варианта, то треугольные стропила делаются так, как показано на фото.

Если вы собираете крышу на земле, то выглядеть она будет так:

Схема сборки в обоих случаях одинакова, разница лишь в месте сборки. Поэтому выбираем тот вариант, который удобнее для вас. При сборке крыши во всех элементах вырезаются пазы, тогда вся стропильная система будет ровной. Поднимать наверх стропильную систему придется как минимум вдвоем, поэтому придется позаботиться о напарнике.

После установки стропильной системы делается обрешетка.

Обрешетка нужна для укладки на крыше кровельного материала. Это может быть шифер, металлочерепица и другой материал.

Установив крышу, можно приступать к настилу пола. Используем половую доску. Перед установкой она покрывается антисептиком. Главное, ровно установить первую доску, а далее к ней присоединять остальные.

И последнее – обшивка беседки вагонкой

Обычно, обшивается только нижняя часть беседки: от пола до средней обвязки. Верхнюю часть можно оставить открытой, а можно установить декоративную решетку. По окончании обделочных работ, беседку можно покрасить, можно оставить покрытую морилкой.

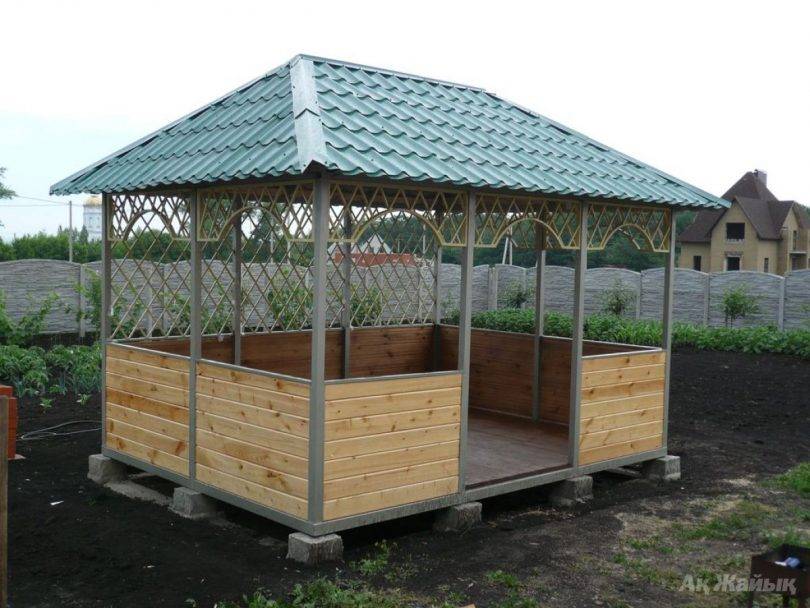

В итоге получится примерно такая вот конструкция:

Варианты обшивки стен

Вариантов, чем закрыть беседку от ветра существует множество:

Поликарбонат – простой и недорогой вариант, который хорошо пропускает солнце. Существуют полностью прозрачные и цветные виды.

Раздвижные стены из поликарбоната

Решетка из деревянных реек. Легко можно сделать её своими руками из простых досок.

Деревянная вагонка или блокхаус. Обычно ей обшивают стены под перилами. Для красоты ячейки делят досками контрастного цвета на треугольники, как на фото ниже.

Обшивка стен беседки вагонкой

Строганная доска – похожа на предыдущий вариант, но для красивой стыковки потребуется вырезать четверти.

Подготовленные доски с четвертью

Живая изгородь. Если вам нужно создать тень и скрыться от солнца, то лучший вариант – это посадка винограда, плюща или любого другого вьюна.

Посадка плюща у беседки

Стеклянные окна — хороший вариант для тех, кто хочет получить теплую беседку, для использования круглый год. Зимой в ней можно хранить садовый инвентарь. Окна можно сделать стандартными распашными, либо выдвигающимися, как в поезде.

Тросник или лоза – неплохой вариант, как закрыть беседку от ветра, при этом сохранив приток свежего воздуха. При необходимости можно сделать их с подъемным механизмом.

Шторы используют в основном для создания декоративного эффекта, имитации шатра, либо комбинируют с другими видами. Часто их используют на летних террасах ресторанов.

Красивые шторы в беседке

Использование специальных солнцезащитных тканей. Это оптимальный вариант, чем закрыть беседку от дождя, солнца ветра и снега. Существуют сетчатые ткани с мелкой структурой, которые полностью скрывают обзор снаружи, а также полностью прозрачные полимерные виды. Цена за 1 квадратный метр таких тканей начинается от 500 рублей.

Также приукрасить стены беседки можно при помощи балясин. Только вот практического эффекта это не принесет.

Перила с балясинами

Зачастую эти способы комбинируются для получения красивого эффекта. Ниже рассмотрим процесс обшивки стен наиболее популярными вариантами.

Обшивка каркаса вагонкой

Крепление вагонки на раму из рейки

Чтобы обшить деревянный каркас вагонкой, нужно установить вертикальные стойки беседки и закрепить перила. Ячейки под перилами будут обшиваться вагонкой, а наверху останется открытое пространство.

Для её крепления нужно набить по периметру ячейки рейку. Затем вагонка прибивается к ним изнутри с помощью маленьких гвоздей сбоку в паз под углом.

Деревянная сетка

Декоративной решеткой обычно закрывают пространство в верхней части стен, под крышей. По такой сетке будут хорошо расти вьющиеся растения, если сделать её во всю высоту беседки.

Самодельная деревянная шпалера

Сделать её очень просто своими руками, для этого нужно нарезать много тонких реек одинаковой толщины, и прибивать их с отступом под одним углом. При желании вы можете закрепить второй перекрестный слой реек, чтобы получить ромбовидную сетку.

Также вы можете найти в продаже множество готовых вариантов сетки из различных пород дерева, плетеные и окрашенные виды.

Обшивка поликарбонатом

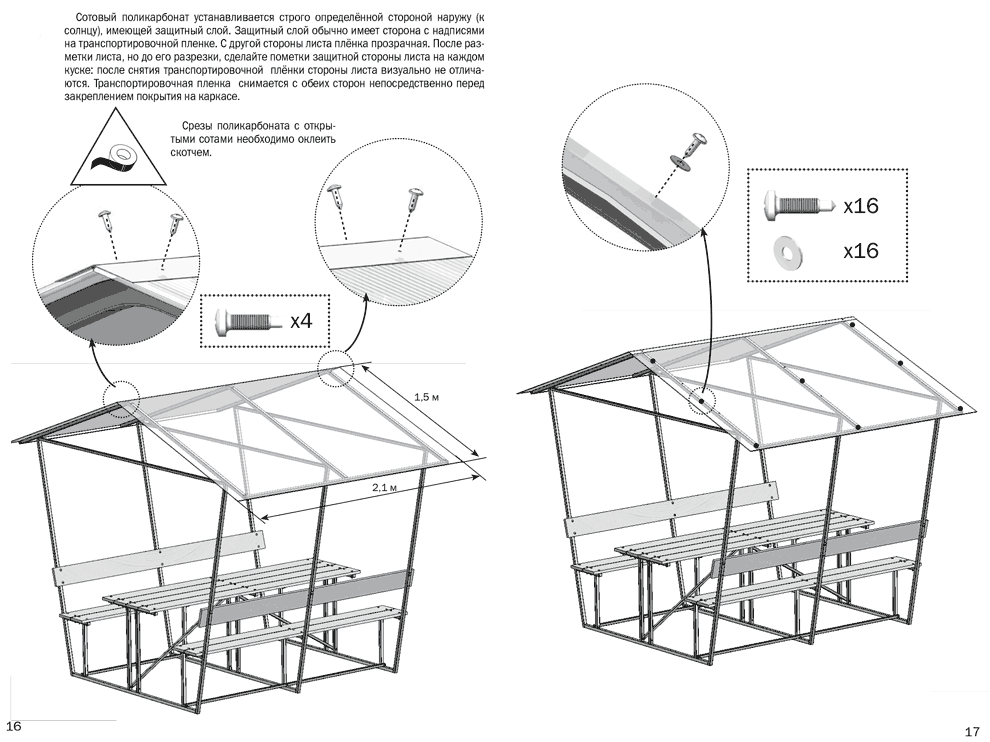

Инструкция по монтажу поликарбоната на вертикальную поверхность:

Монтаж поликарбоната на термошайбы

Поликарбонат крепится поверх каркаса на специальные термошайбы или саморезы через резиновые прокладки.
Для крепления предварительно сверлятся отверстия, с отступом минимум 4 см от края.
На его внешний слой наносят специальную пленку, которая защищает его от разрушения из-за солнечных лучей, поэтому крепите листы обязательно пленкой наружу (её нужно удалить перед установкой).
Внутренние ячейки должны быть расположены при креплении вниз, чтобы конденсат мог стекать. В нижней части на торец крепится перфорированная заглушка, а верхний торец герметично закрывается торцевым профилем.
При необходимости герметичной стыковки (например, с крышей) используются специальные комплектующие профили.

Схема монтажа поликарбоната на каркас

Учтите, что поликарбонат – не лучший вариант, чем закрыть крышу беседки, так как он пропускает очень много ультрафиолетовых лучей, и внутри будет жарко, как в парнике. Для этого лучше использовать непросвечивающие материалы: профлист, металлочерепицу, гибкую черепицу, ондулин.

Особенности

Сейчас беседки делают из самых разных материалов начиная с древесины и заканчивая пластиковыми бутылками. Но классика все равно остается актуальной. Это же можно сказать и про металлические беседки. Главное преимущество такой конструкции – это, безусловно, ее внешний вид. Металлическая постройка обычно дополняется украшениями или кованными элементами, что выглядит очень изысканно. Такая беседка понравится как поклонникам классического стиля, так и тем, кто любит экспериментировать и искать что-то новое.

Изделие из металла может соответствовать всем требованиям владельца участка. Оно органично впишется в ландшафтный дизайн и будет сочетаться со всеми постройками на дворе. При сооружении беседки из металла можно экспериментировать с формой и дизайном. Конструкции существуют и квадратные, и круглые, и многогранные.

Помимо внешней привлекательности таких беседок, приятно радует и их прочность. Они долговечны и устойчивы к влиянию негативных погодных условий или повышенной влажности. Такая беседка вполне может простоять не один год. Жесткий каркас очень прочен, и, соответственно, постройка со временем не деформируется, а основа здания не проседает.

Такие постройки в основном делятся на два вида.

Первый – это классические стационарные здания, которые отличаются прочностью и стоят на одном месте. Обычно перед их постройкой заливают хороший фундамент, а беседку делают максимально надежной.
Другой вариант – переносная постройка. Это временные беседки, которые можно убрать при переезде или же при наступлении сильных морозов.

Это интересно: Беседки из поликарбоната

Строительство простой деревянной беседки

Почти каждый дачник хочет сделать у себя на участке особое место для отдыха, где можно уединиться после тяжелого трудового дня или посидеть с шумной компанией. Таким местом является беседка. Можно купить уже готовую конструкцию, а можно не полениться и сделать её своими руками. Сегодня мы будем делать беседку 3 на 3 с двускатной крышей. А именно деревянную беседку. Такую беседку сделать проще всего, но, не смотря на это, конструкция не потеряет свое предназначение. Далее нам нужно подобрать все необходимые материал и инструменты, и отправляться на место строительства. Следим за пошаговой инструкцией, и пробуем сделать также.

Материалы, необходимые для строительства деревянной беседки с двускатной крышей:

Брус 150 х 150 – 24 метра.
Брус 100 х 150 – 24 метра.
Доска 50 х 150 – 162 метра.
Доска 25 х 120 – 150 метров.
Саморезы, гвозди, уголки.
Пропитка для дерева.
Кирпич и цементная смесь для фундамента.
Плитки для столбчатого фундамента.
Кровельные материалы.

Все эти материалы можно купить абсолютно в любом строительном магазине или на рынке. Процесс изготовления беседки с двухскатной крышей довольно трудоемкий, поэтому нужно выделить на строительство несколько дней, а лучше 3. Также вам понадобится несколько помощников, без которых сделать беседку было бы очень тяжело.

Не спешите начинать копать фундамент для беседки. С самого начала нужно сделать проект вашей беседки, чтобы она была не только в голове, но и на листе бумаги или в компьютере. Также отдельно можно сделать чертеж крыши беседки. После того, как мы сделали чертежи – приступаем к самой главной части – строительству беседки.

ШАГ 1: определяемся с местом. Беседка должна располагаться в максимальной зоне комфорта, чтобы никто не мешал вашему времяпрепровождению. Желательно расположить беседку возле какого-то водоема, а если такого у вас на участке нет, то хотя бы вблизи зеленых насаждений (деревья, кусты, клумбы). Место для строительства беседки с двускатной крышей сам выбирает хозяин. Может вы великий поклонник «фен-шуя», и знаете где лучше строить беседку.

ШАГ 2: фундамент. Для нашей беседки мы будем делать капитальный столбчатый фундамент. Поэтому, размечаем размеры нашей будущей беседки на земле (забиваем поп периметру колышки и натягиваем ленточку или нитку). Далее нам необходимо будет сделать небольшие квадратные углубления в земле для того, чтобы сделать «подушку» из кирпича. Копаем 9 ямок на штык лопаты, засыпаем щебень, а затем песок, и трамбуем. Сверху этой «подушки» кладем плитку, выставляем её по уровню. Далее нам нужно будет построить столбы из кирпича. Высота столба зависит от вашего участка. Главное чтобы эти столбы были строго по уровню. После всего этого кладем рубероид, который будет выполнять роль гидроизоляции фундамента.

Копаем ямки Делаем подушку Кладем плитку Готовый столбчатый фундамент

ШАГ 3: нижняя обвязка. На готовый столбчатый фундамент нашей будущей беседки с двухскатной крышей укладываем 4 бруса 150 х 150мм. Соединение нижней обвязки делается методом « в пол дерева» (вырезаются пазы в конце каждого бруса 75 мм, которые в дальнейшем накладываются друг на друга и фиксируются саморезами). ШАГ 4: каркас + верхняя обвязка. Переходим к изготовлению каркаса. Для этого, на нижней обвязке, нужно установить 9 вертикальных столбов (4 бруса 150 х 150, 5 брусьев 150 х 100). На этом этапе нужно вспомнить про дверь в беседку. С лицевой стороны беседки нужно отмерять необходимое расстояние, и закрепить два вертикальных бруса 100 х 150 мм.

Для создания мощной верхней обвязки крыши деревянной беседки своими руками нам необходимо будет сделать её по аналогии нижней обвязки. Делаем верхнюю обвязку из бруса 100 х 150 мм «в полдерева», и фиксируем при помощи специальных монтажных уголков на каркасе деревянной беседки.

ШАГ 5: пол в беседке. Для создания надежного пола нужно установить лаги (5 шт.) из бруса 100 х 150 мм. Крепим их при помощи монтажных уголков к нижней обвязке беседки. Далее устанавливаем доски пола.

Устанавливаем лаги Монтаж досок Готовый пол

Для пола беседки с двухскатной крышей используем доски 150 х 50 мм. Прежде чем устанавливать деревянный пол в беседку, нужно тщательно прокрасить все доски с двух сторон. После того, как доски высохнут, крепим их к лагам на расстоянии 3 – 4 мм друг от друга для стока воды. Чтобы пол получился сплошным, по углам беседки (в местах, где установлены вертикальные столбы) нужно сделать вырезы в досках, и закрепить их вплотную к каркасу.

Простые открытые беседки

В начале, мы посмотрим, как сделать простую беседку открытого типа из разных видов материалов.

Первым делом необходимо составить эскиз и чертежи своей беседки, учитывая размеры участка. Потом, согласно чертежам, приобретается необходимое количество нужного материала. Чертеж, кстати, вы делаете именно для того материала, из которого будете строить.

Так же в эскиз вы добавляете будет ли у вас мангал с барбекю или печь.

Если вам не принципиален какой-то особенно «крутой» дизайн, то лучше всего делать беседку прямоугольной. Построить ее будет гораздо легче, чем многоугольную, да и разметки делать придется гораздо меньше. Отдельно делается чертеж фундамента. Где вы указываете размеры столбов, их высоту и глубину, на которую они будут вкапываться.

В чертеже крыши необходимо будет указать стропильную систему, крепление верхней обвязки, нижнюю опору для стропил и шаг между стропилами.

Работы начинаются с установки фундамента. Для беседки хватит ямы глубиной до 80 см.

Выкладываем на дно слой песка, после чего выставляются опоры и бетонируются. При этом надо не забывать проверять уровнем их ровность, удаленность их друг от друга и уровень по высоте.

После этого делается нижняя обвязка и обустраивается пол из лаг. Для этого используются деревянные брусья. После того, ка сделан каркас пола можно выкладывать настил из досок. Далее делается верхняя обвязка и собирается каркас кровли. Потом он обшивается доской и перекрывается кровельным материалом.

Конструкция готова и можно переходить к ее ограждению. Вначале ставим горизонтальные брусья, которые будут играть роль перил. Потом ставим вертикальные стойки. Если вы решили сделать ограждение в виде деревянной решетки, то вначале делаете раму из бруса, а затем внутри нее набиваете уже саму решетку.

Ниже приведена схема сборки двухскатной беседки.

А здесь приведена схема фундамента:

На этой схеме показано, как обустроить кровлю:

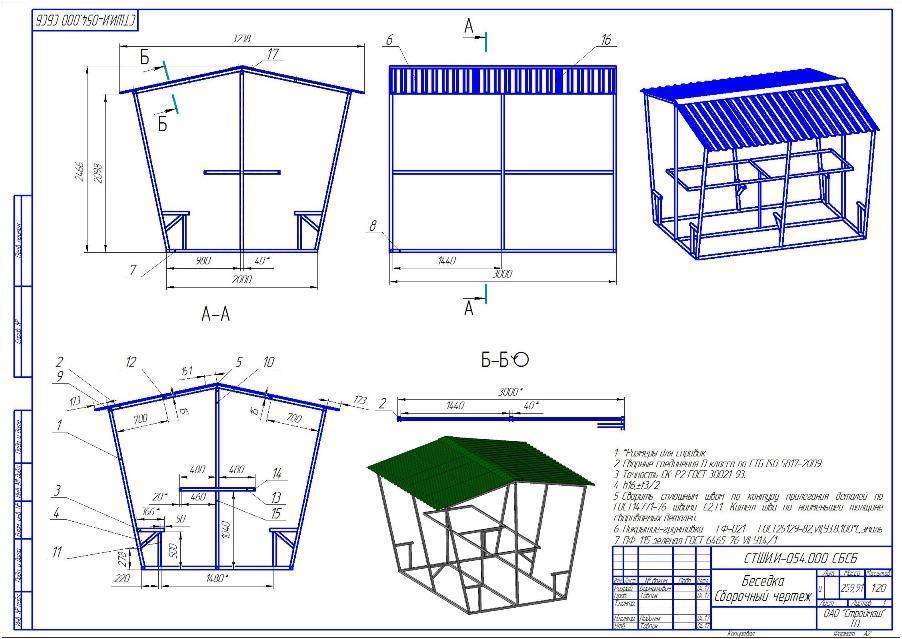

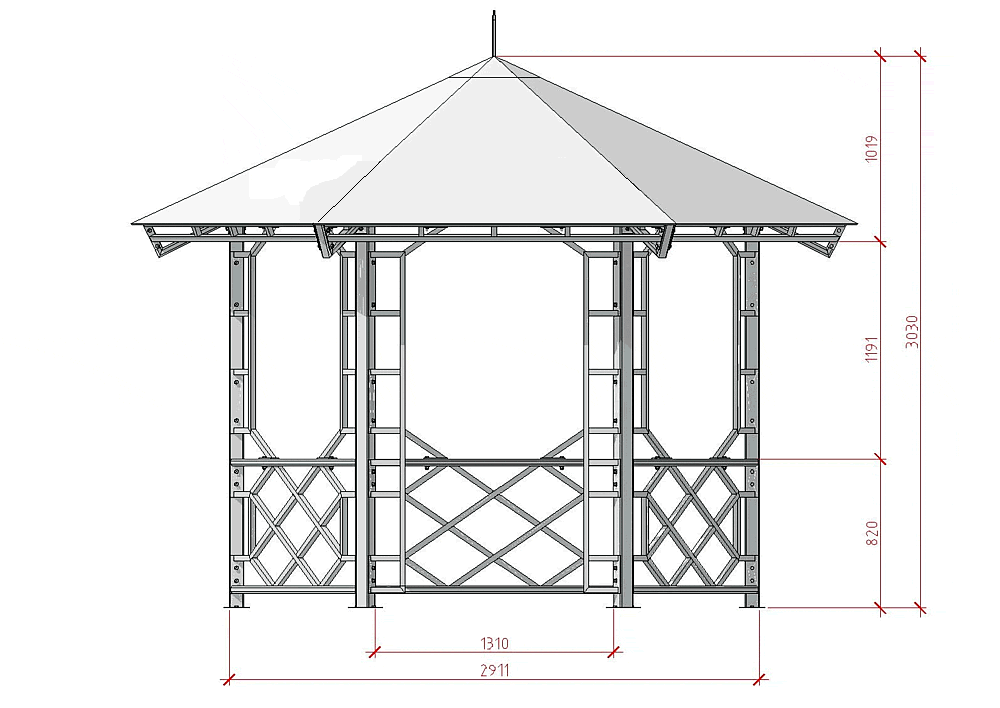

Можно сделать простую беседку не только из дерева но и из металла. Для этой цели можно использовать и алюминий, и простое железо. Соединения все делаются при помощи сварки.

Если вы решили сделать открытую беседку с мангалом, то так же делаете эскиз, где необходимо указать, на каком месте своего участка вы будете её ставить. Это нужно для того, что бы впоследствии правильно подвести к беседке воду, а если имеется газ, то и его.

Такие беседки обычно заменяют летние кухни, поэтому к ее строительству нужно подходить с большей тщательностью.

Делая чертеж беседки необходимо отразить не только размеры будущей дачной постройки, а также расположение в ней камина или мангала. Дополнительно рисуется и схема фундамента и дымохода. Кроме того, в проект включается и сам мангал, форма жаровни, количество огневых точек и укладка камня по рядам.

Печи для беседок точные чертежи с размерами. Этапы создания строения

Кладка печи для беседки выполняется из красного огнеупорного кирпича. Работа по созданию конструкции выполняется в несколько этапов:

Сначала создается фундамент, размеры которого рассчитываются в соответствии с размерами будущего строения. Для кирпичного мангала лучше всего создавать плитный фундамент. Под него в земле выкапывается яма глубиной 35 см. Стоит отметить, что она должна быть шире дровника примерно на 10 см со всех сторон. Опалубка для фундамента может создаваться из фанеры или досок. Необходимо помнить о том, что дно ямы нужно тщательно выровнять. После этого в нее засыпается песок на высоту не менее 5 см. Дальше песок заливается слабым бетонным раствором толщиной около 3 см.
На следующем этапе происходит кладка печи. Первый и второй ряды определяют форму строения и размеры. Стоит помнить, что перед началом работы необходимо очертить контур будущей конструкции на фундаменте. Во время кладки используется раствор, в состав которого входят такие компоненты, как глина, песок и цемент. Подобным образом происходит создание 6 рядов.
При создании седьмого ряда обустраивается перекрытие печи. Для этого необходимо использовать металлические уголки, размеры которых зависят от размеров будущей печи.
После этого на перекрытие укладывается два ряда кирпича.
На следующем этапе происходит создание жаровни под мангал. Для проведения таких работ используется шамотный кирпич. На данном этапе второй ряд в мангале сдвигается внутри, из-за чего образовывается выступ, используемый для укладки шампуров.
На последнем этапе происходит создание еще одного перекрытия. После всех проведённых работ осуществляется создания дымохода.

Перед возведением печи для беседки с мангалом своими руками необходимо создать точный чертеж, в котором будет указано количество рядов и расположение кирпичей. Благодаря такому чертежу, можно будет создать печь собственными руками за короткий промежуток времени, не совершив ошибок.
