Бетонные водоотводные лотки: область применения. устройство, размеры и цена

Виды водоотводных лотков

По способу изготовления лотки бетонные подразделяются на 2 группы:

изготовленные методом вибролитья. Уплотнение материала обеспечивается вибрацией рабочего стола и заливочной формы;
изготовленные методом вибропрессования. Материал уплотняется с помощью пресса. Такие желоба не имеют внутри пузырьков воздуха, поэтому возникновение в их структуре трещин маловероятно.

По своему устройству каналы подразделяются на такие виды:

обычные;
каналы, имеющие вертикальный водослив.

Бетонные каналы могут комплектоваться различными видами решеток:

чугунные решетки (их поверхность может быть оцинкована);
стальные решетки. Для их изготовления может использоваться нержавеющая сталь. Также поверхность решетки может оцинковываться;
пластиковые решетки (из очень прочных видов пластика).

Чугунная решетка для водоотводного лотка ЖБИ

Кроме того, решетки могут быть ячеистыми или щелевыми. Например, лоток водоотводной бетонный с решеткой щелевой чугунной может применяться в местах с наибольшими весовыми нагрузками.

В зависимости от места расположения и поставленных задач бетонные желоба могут использоваться для следующих целей:

для водоотведения;
для прокладки кабелей;
для обустройства теплотрасс.

Также лотки могут иметь внутренний уклон для стока воды или быть без уклона.

ГОСТ 21509-76

На поверхности лотков не допускаются трещины, за исключением местных усадочных трещин шириной не более 0,1 мм на наружной поверхности раструба и технологического прилива в шелыге лотка. Предприятия-изготовители лотков должны поставлять потребителям лотки в комплекте с уплотняющими материалами для герметизации стыковых соединений: жгуты из резины круглого сечения по ГОСТ или резиновые пористые прокладки по ГОСТ Приемку лотков следует производить партиями в соответствии с требованиями ГОСТ Число лотков в партии должно быть не более:.

Приемку лотков по показателям морозостойкости и водонепроницаемости бетона следует проводить по результатам периодических испытаний.

Приемку лотков по показателям их водонепроницаемости, прочности бетона марке по прочности на сжатие и отпускной прочности , соответствия арматурных и закладных изделий проектной документации, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия усадочных трещин, категории бетонной поверхности следует проводить по результатам приемо-сдаточных испытаний и контроля.

Приемку лотков по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, качества бетонных поверхностей, контролируемым путем измерений, следует осуществлять по результатам одноступенчатого выборочного контроля.

Водоотводные лотки из бетона — одна из самых необходимых деталей при строительстве и организации систем отвода дождевой воды от построек и при организации кабельных систем. Рассмотрим, какие бывают лотки и как они используются. Прочность и долговечность бетонным конструкциям обеспечивает качество и водостойкость марки бетона, которая используется для залива формы. Именно поэтому, в основе лотков, лежит смесь марки не ниже М Кроме того, основу составляют стержни из арматуры класса А или проволочное основание марки Bp-I.

Размеры лотков, положение монтажных петель, толщину защитного слоя бетона до арматуры, а также качество поверхностей и внешний вид лотков проверяют по ГОСТ Измерение толщины стенки производят в торцах лотков равномерно по периметру сечения лотка не менее чем в пяти точках. Неперпендикулярность торцевых плоскостей лотка к его продольной оси определяют измерением наибольшего зазора между торцевой плоскостью лотка и металлическим поверочным угольником, установленным под прямым углом к борту лотка.

Определение толщины защитного слоя бетона, размеров и расположения арматуры может производиться также просвечиванием ионизирующими излучениями по ГОСТ При этом, первый и второй вид может быть как с ровным плоским внутренним основанием, так и в виде круглого желоба.

Все основные характеристики, а также, сферу их применения можно узнать из маркировки

Особенно важно изучить маркировку при строительстве или монтаже трубопроводов в сложных природных условиях. Например, при укладке трасс в почве, подверженной сезонным колебаниям: болотистая местность, наличие глинистого слоя, наличие грунтовых вод

Сюда же можно отнести и работы, которые производятся в условиях крайнего севера.

Здесь самое важное требование — это устойчивость к низким температурам

Лотки железобетонные оросительных систем. Технические условия

Водоотливные лотки маркируются буквой Л, а две цифры означают номер серии и максимальную вертикальную нагрузку. Для удобства монтажа, лотки бывают двух видов: сборные и целостные. Распространенные модели: длина колеблется от 0,72 метра до 6 метров, а ширина от 0,4 метра до 1, 84 метра, высота края от 0,38 метра до 1, 32 метра. Основное предназначение данных лотков — это надёжная защита трубопровода от коррозии, сокращение теплопотерь и предохранение труб от грызунов.

Для канализации и теплотрасс использую два вида лотков:.

Бетонные лотки для строительства теплотрасс

Основное предназначение данных лотков — это надёжная защита трубопровода от коррозии, сокращение теплопотерь и предохранение труб от грызунов. Для канализации и теплотрасс использую два вида лотков:

ГОСТ Клп — данные лотки накрываются съёмными крышками;
ГОСТ Клс — соединение с помощью швеллерных крепежей.

Достоинство бетонных лотков перед кирпичными аналогами:

экономия времени и сил при укладке, за счёт простоты и целостности конструкции;
значительное снижение стоимости за счёт сокращения расходных материалов;
значительное превосходство по несущей нагрузке;
способность выдерживать резкие перепады температур и колебание почвы.

О чем говорит название серии

По названию серии водоотводных лотков можно узнать завод-производитель. Например:

серия ЛБ BetonPark, BetonBasis, BetonNovа — мордовский завод «Гидролика»;
Plus, Norma, Optima — «Аквасток» г. Краснодар;
Maxi ЛВ, BGF, BGU — Санкт-Петербургский завод «Лига 812».

Как «прочитать» бетонный лоток:

Сочетание нескольких цифр после названия серии означают артикул товара, например, Maxi ЛВ-11.19.13-Б. Любые виды лотков легко найти по артикулу в каталоге;
Буквосочетание DN обозначает европейский стандарт — 100, 150, 200, 300, 500 мм, обозначающий внутреннюю ширину лотка. Отечественные производители используют советские стандарты — 100, 110, 150, 160, 200, 300, 500 мм. Присутствие (иногда) второй цифры через дробь указывает глубину изделия, например, DN 100/132;
L — длина (стандартный — 500–3000 мм, доборный — 500–700 мм, удлиненный — до 6 пог. м);
В — ширина снаружи (400–1900 мм);
Н — высота (380–1500 мм);
Масса, вес изделия указываются в метрической системе.

Установка бетонных лотков

Для эффективной работы водоотводных систем, необходимо учитывать уклон поверхности к лоткам не менее 2%.

Основание бетонной обоймы заливается на уплотнительный грунт. После того как основание обоймы наберет 30% от прочности, на него допускается установка бетонных лотков.

Монтаж бетонных лотков рекомендуется начинать с опорных точек трассы, выпуклой торцевой частью, «папой», в сторону предполагаемого направления движения воды. Необходимо произвести герметизацию стыковочных швов эластичным герметиком на основе силан-модифицированых полимеров (МС-Полимер), твердеющих во влажной среде.

Подключение лотков к магистральной системе канализации лучше всего осуществлять через пескоуловитель. Трубопровод от пескоуловителя до первого канализационного колодца должен выполняться гладкостенной раструбной трубой.

После установки линий бетонных лотков и других элементов водоотвода важно проверить уровень их установки и подключение пескоуловителей к системе канализации. Уровень водоприемной решетки должен быть на 3-5 мм ниже примыкающего слоя для беспрепятственного попадания поверхностных вод в систему ливневки

Для защиты от всплывания желоба, нарушения его проектного положения и качественного заполнения пространства, заливка пазух ведется послойно, в зависимости от высоты бортика лотка.

При необходимости углового соединения бетонных лотков, два желоба распиливаются алмазным диском на месте монтажа. Угол распила лотков равен половине требуемого.

Особенности водоотводных лотков

Конструкция и назначение

Водоотводные лотки отличаются простейшей конструкцией. Изделие представляет собой деталь в форме прямоугольного погонного бруса, в котором проделан желоб. Если лоток сделан из пластика, тогда он имеет U-образную форму.

Назначение водоотводного лотка можно понять из его названия: сбор и отведение воды с поверхности дорожек, площадок, отмосток и прочих водонепроницаемых покрытий. Это важный элемент системы участка.

Лоток – это устройство, которое поможет содержать участок в чистом и ухоженном виде. Кроме того, отведение воды вокруг дома продлевает срок службы фундамента.

Грамотно спроектированная и построенная ливневая канализация необходима, если вы хотите участок с красивым ландшафтом и здоровыми растениями, без луж на дорожках и грязи в саду.

Разновидности лотков

Дренажные системы применяются очень широко, поэтому лотки для отведения воды бывают самые разные. Чаще всего используют бетонные изделия.

Но современная промышленность выпускает желоба из самых разных материалов:

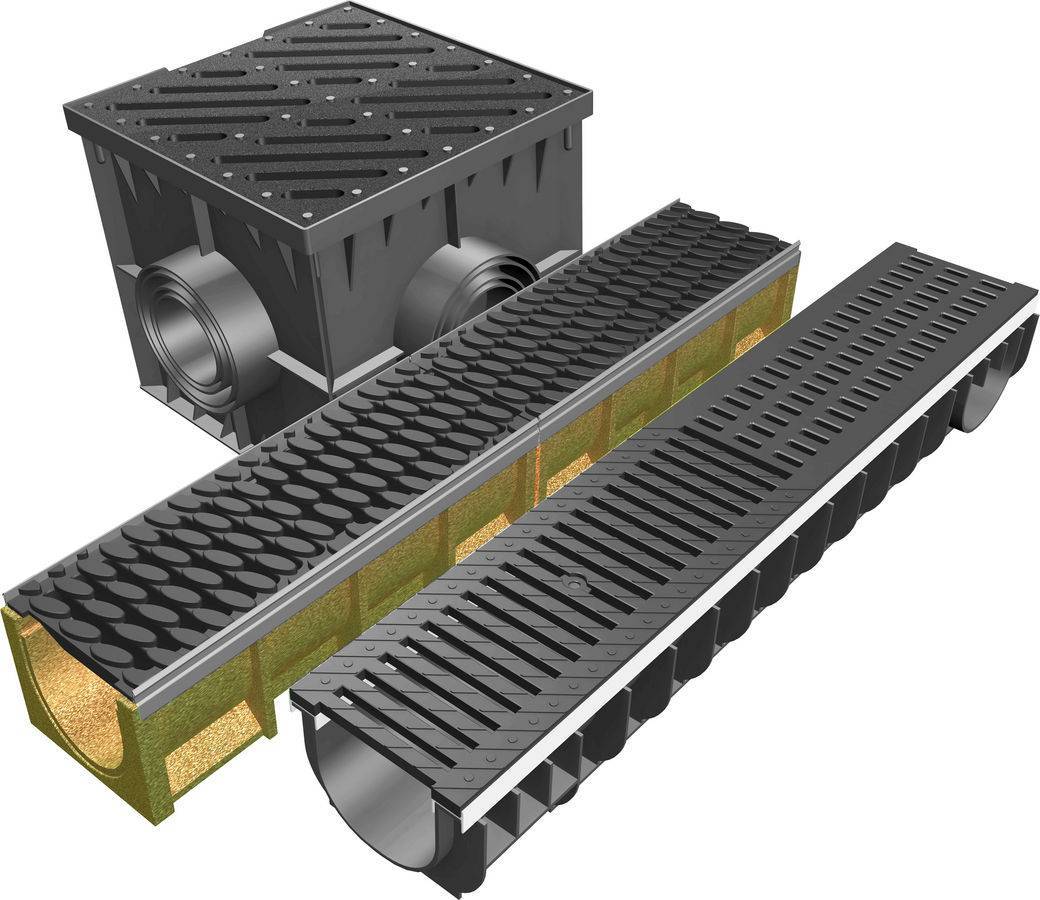

Изображение	Виды лотков
	Бетон или железобетон . Это прочные и долговечные изделия, которые прослужат вам много лет. Недостатки – большой вес и более сложный монтаж, обрастание желоба водорослями, илом и отложениями.

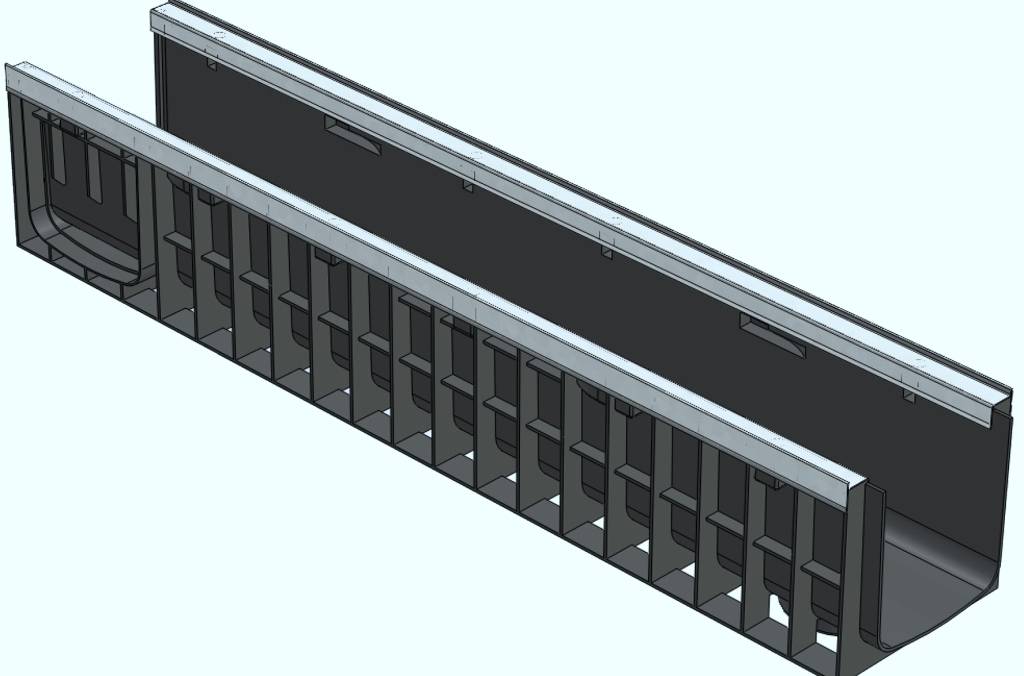

	Пластик . Лотки из полимеров и пластмасс отличаются простотой монтажа, легким весом и отсутствием какой-либо коррозии. Цена также ниже, чем у аналогов. Недостаток – низкая прочность и плохая сцепка с бетоном.
	Металл . Для изготовления лотков используют чугун. Этот материал отличается высокой устойчивостью к нагрузкам, поэтому чугунные изделия чаще всего используют на стоянках тяжелой техники и взлетно-посадочных полосах. Недостаток – высокая коррозионная активность, поэтому лучше выбирать оцинкованный чугун.
	Композитные материалы . Желоба из композита по своим свойствам напоминают пластиковые изделия. Композитные лотки могут быть прочнее пластмассовых, однако серьезных отличий от полимеров у них нет.

Лотки для дренажа осадков могут отличаться по такому параметру, как максимально допустимая нагрузка. В зависимости от этого показателя изделия делятся на классы:

А15
. Желоба этого класса выдерживают 1,5 тонны нагрузки и используются на придомовых участках, спортивных площадках, парках и пешеходных дорожках;
В125
. Данный класс выдерживает 12,5 тонн и используется на дорогах для легковых автомобилей, парковках, в гаражных комплексах;
С250
. Лотки этого класса способны выдержать 25 тонн нагрузки. Их используют на автостоянках, заправочных станциях, автомойках и прочих объектах автосервиса;
D400
. Эти желоба выдерживают 40 тонн максимальной нагрузки. Сфера их применения широка: автомагистрали с высоким трафиком, терминалы для грузового транспорта, небольшие предприятия, промышленные зоны;
Е 600

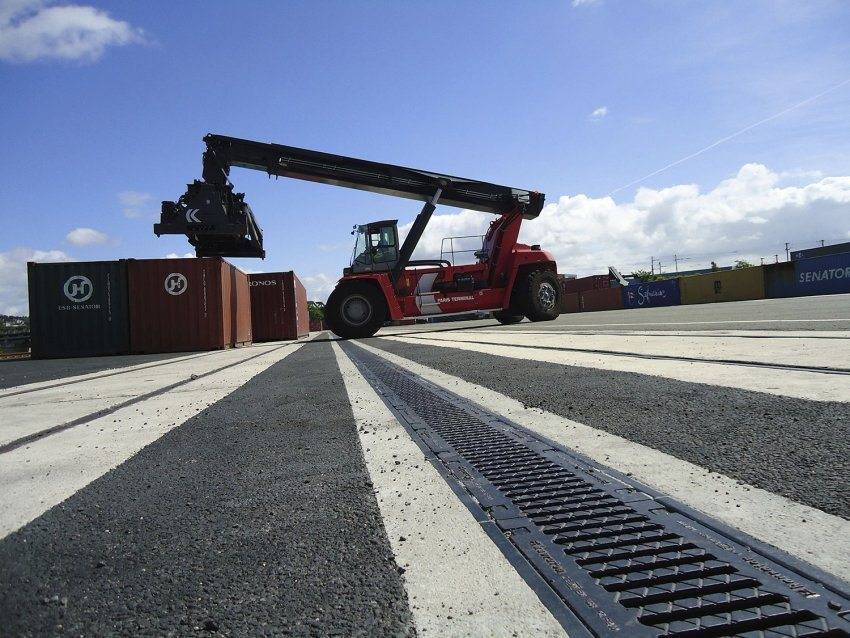

. Изделия выдерживают нагрузку в 60 тонн. Их используют на причалах, складах, крупных промышленных объектах, дорожных развязках и центрах логистики;
F900
. Это наиболее прочный класс, способный выдержать до 90 тонн. Такие лотки устанавливают на аэродромах, военных базах, стоянках тяжелой техники, на крупных добывающих предприятиях.

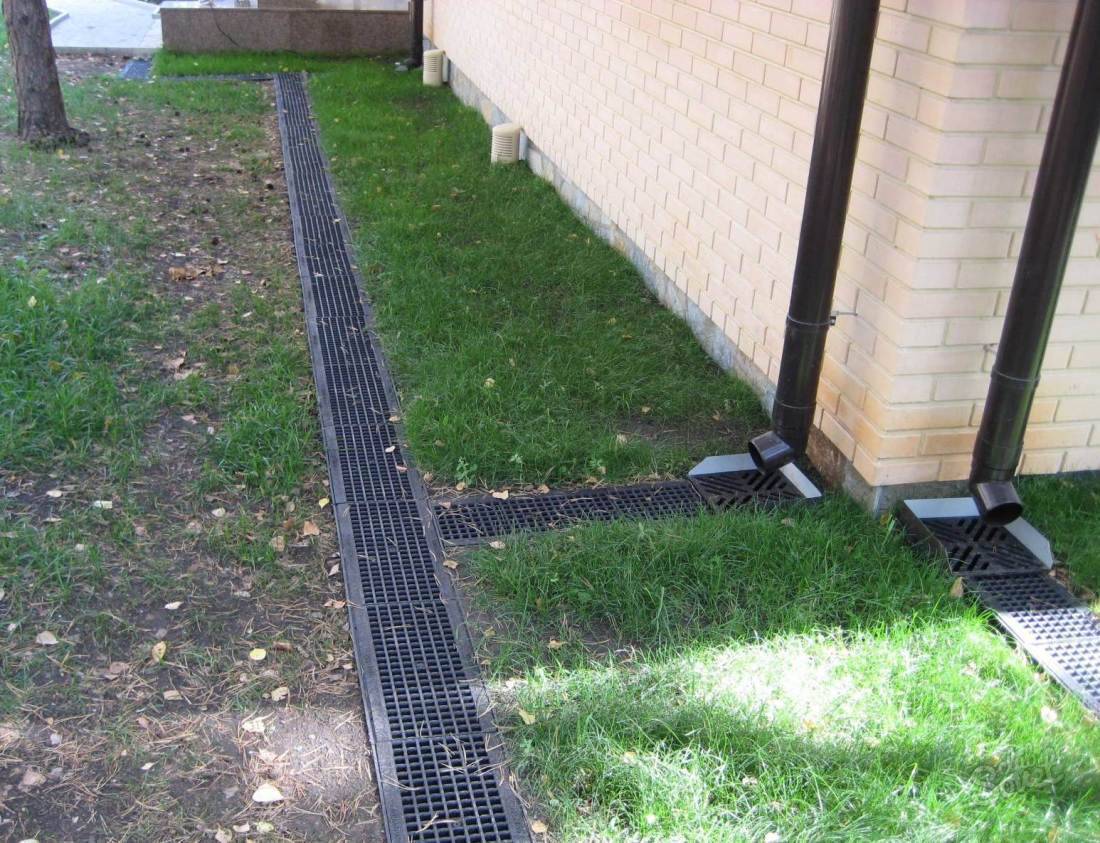

Для дренажа загородного участка используют лотки классов А15 и В125. Первые монтируют в пешеходной зоне, вторые – в местах, где может проезжать автомобиль.

Виды и назначение

Прочность и долговечность бетонным конструкциям обеспечивает качество и водостойкость марки бетона, которая используется для залива формы. Именно поэтому, в основе лотков, лежит смесь марки не ниже М-200. Кроме того, основу составляют стержни из арматуры класса А или проволочное основание марки Bp-I. Качество готового изделия регламентируется требованиями ГОСТ 21509—85.

Вот основные параметры, которые прописаны в ГОСТ:

влагостойкость и способность противостоять морозам;
стойкость к коррозии металлических деталей и арматуры;
толщина и плотность бетонного слоя;
общие характеристики бетонной смеси;
устойчивость готового изделия к механическому воздействию;
наличие пустот в полости изделия.

В зависимости от соотношения всех перечисленных выше параметров, различают три направления использования бетонных водоотводных лотков:

водоотводная — функция;
для укладки кабеля;
для защиты теплотрассы.

Прикормочные бетонные водоотводные лотки

Как говорилось выше, водоотводные системы имеют различную классификацию. И наиболее популярной из них является прикормочная водоотводная система. Такие типы лотков имеются на дорожных развязках и стыках, где встречается дорожная полоса с обочиной.

Примечательно, что подобные устройства не должны располагаться и устанавливаться ниже уровня автомобильной трассы. Установка и монтаж прикормочного водоотводного лотка происходит только вручную и имеет несколько стадий подготовки и монтажа.

Для начала подготавливаются место установки. Затем, на выравненное место укладывают изолирующий материал, а уже потом, с учетом всех погрешностей уровня трассы, происходит установка водоотводной системы.

Телескопические лотки

Еще одним типом бетонного водоотводного лотка является телескопические устройства. Производятся такие лотки только из тяжелых и крепких типов бетонного раствора. Отличительной их характеристикой является то, что они имеют высокий уровень устойчивости к перепадам температур и наивысшую прочность.

Телескопический тип водоотвода имеет в своем составе специальную стержневую арматуру-каркас, которая обработана необходимым составом для избежания коррозийных соединений. Используется такой тип лотков при строительстве мостов и тоннелей.

Нередки случаи, когда их применения происходит и частных домашних водоотведениях. К примеру, при ограде фундамента дома от стока дождевой воды.

Где используются

Используются такие изделия только в сочетании с твердыми покрытиями, так как для отвода влаги с грунтовых поверхностей предназначены системы дренажа.

Бетонный водоотводный лоток, накрытый решеткой

Лотки для ливневой канализации бетонные применяются в следующих местах:

на улицах и пешеходных дорожках, покрытых тротуарной плиткой или асфальтом;
на площадках, покрытых бетоном. Это могут быть аэродромные зоны, морские и речные порты, военные объекты;
на автостоянках;
на заправочных станциях в сочетании с плиткой или асфальтом;
на больших площадях в городах;
на территориях предприятий, внутри цехов;
около различных объектов инфраструктуры. В комплекте с отмосткой обеспечивают качественную защиту зданий от талых, сточных и дождевых вод.

Благодаря водоотводным бетонным желобам повышается износостойкость и долговечность дорожных и других твердых покрытий.

Классификация

Учитывая назначение лотков, материалы, используемые в их производстве, должны быть довольно пластичными, и от их свойств напрямую зависит устройство водоотводных лотков. На сегодняшний день для изготовления водоотводных лотков используются полимеры, чугун и бетон. Эти материалы были выбраны не просто так: бетон и чугун очень хорошо подходят для использования литейными технологическими линиями, а пластик прекрасно обрабатывается методом термопластичной экструзии.

В результате получается довольно широкий ассортимент лотков, выполненных из разных материалов, а значит, все эти устройства имеют отличающиеся свойства. Поскольку от материала напрямую зависит конструкция и характеристики лотка, то классификация водоотводных лотков обычно осуществляется именно по типу используемого для их производства сырья.

Для чего нужны лотки

Сутью работы водоотводных систем является своевременное удаление скапливающихся на дорожной одежде осадков и талых вод. С этой целью полотну дороги придают поперечный и продольный уклон, а в нужных местах устанавливают ливневки. Через эти сливные ямы вода попадает в сложную канальную систему, состоящую из водосточных лотков, блоков упора и других элементов. Отведенная по этим каналам вода сбрасывается в допустимых местах, например, в местную систему рек.

Если пренебрегать организацией качественного водоотвода, осадочные и талые воды будут скапливаться на дороге. А это чревато разрушением дорожной одежды и размывом земляного полотна, что в свою очередь приведет к быстрому прекращению функционирования автодороги.

Ассортимент

В зависимости от места установки и технических требований к системе дренажа существует три серии желобов: Basic, Drive, Max.

Basic – стандартные, устанавливаются в места с не интенсивным движением легкового транспорта, около частных строений, в пешеходных зонах и др.;
Drive – комплекты, что продаются вместе с решетками (тип креплении – болтовое) и усиливающими накладками с закладным анкером. Места установки – городские улицы, магистрали, АЗС, паркинги и другие объекты с возможными нагрузками до 40 тонн;
Max – самые прочные, относятся к усиленным, комплектуются чугунными решетками и стальными накладками. Выдерживают тяжести — до 90 тонн (F900). Устанавливают на промышленных объектах, в аэропортах, магистралях и др.

Водоотводы из бетона — монтаж

При установке лотка важно учесть направление стекания воды, которая циркулирует на участке. Это поможет дренажной системе работать правильно и эффективно

Основные рекомендации при монтаже:

уклон лотка во время установки должен составлять 1 см на каждый погонный метр почвы;
число углов, поворотов должно стремиться к минимуму;
идеально, если вода уходит за пределы придомовой территории;
если на участке есть деревья, делают разветвленную дренажную систему;
если препятствий нет, делают систему линейной (каналы проводят параллельно друг другу и соединяют там, где уклон почвы минимален).

Монтаж бетонных лотков

Чтобы уложить бетонные лотки, под них копают каналы прямоугольной формы. Дно посыпают песком, утрамбовывают подушку, с помощью лазерного уровня регулируют угол уклона. После монтируют водостоки и испытывают их – наливают воду в желоба и смотрят, как она оттекает. При правильной работе внутри лотков не застаивается влага.

Трудоемкость создания такой системы невелика, как и ее общая стоимость. Зато эффективность, удобство эксплуатации и безопасность находятся на высшем уровне.

Назначение

Железобетонные лотки (ЖБЛ) для теплотрасс благодаря широкому ряду типоразмеров применяют не только по прямому назначению, но и для других целей как в бытовом хозяйстве, так и в строительной, коммунальной, и промышленной сферах.

Железобетонные лотки для теплотрассы играют следующую роль:

Предохраняют водопроводный, газовый, паропроводящий трубопровод или кабель от физического давления помещенного над ним грунта.
Обеспечивают дополнительную тепловую защиту трубопровода, экономя при этом финансовые средства на подогреве воды, пара или иного теплоносителя.
Так как подземный лоток накрывается сверху защитной крышкой и промазывается снаружи гидроизоляцией, в него не проникает влага — таким способом происходит предохранение от коррозии внутренних инженерных коммуникаций.
Также ЖБ лоток для теплотрассы не допускает контакта трубопровода с почвой, различными биологическими организмами и животными. Это повышает коррозионную стойкость трубопровода и существенно увеличивает срок его службы.
Бетонный лоток для теплотрассы предохраняет трубопровод от физического воздействия почвы при ее просадке, смещении в результате землетрясений или размыве грунтовыми водами.
Одно из популярных применений лотков — их установка для отвода различных жидкостей. Они могут использоваться в животноводческой отрасли сельского хозяйства на фермах скота для транспортировки жидких навозных стоков, организации водоподающих каналов. В мелиорации лотки находят применение при осушении болотистой местности. При ведении бытового загородного хозяйства с помощью лотков можно подводить воду на участок из открытых источников, колодцев, колонок, создавать каналы для отвода воды с территории.

Схемы армирования

Осушение участка вокруг дома своими руками

Если расстояние менее 1,5 м, то несущая способность грунта снижается — он переувлажняется и насыщается водой. Это влияет на осадку фундамента и делает проблематичным устройство подвала или цокольного этажа.

Для осушения участка по периметру планируемого дома, а лучше по краям всего двора, роют каналы с небольшим уклоном и организуют дренаж. Оптимальная ширина таких каналов — 50-70 см.

Глубина рассчитывается в каждом случае индивидуально, так как она зависит от того, насколько требуется понизить уровень грунтовых вод. Дренаж закладывается следующим образом.

На расстоянии 2-3 м от дома выкапывают канаву глубиной, равной подошве фундамента. На ее дно укладывают слой глины в 15-20 см, придавая ей форму лотка. Наверх аккуратно выкладывают средней величины камни, образуя бортики. Крупные камни располагают сверху, формируя свод. На него кладут гравий или щебень высотой 25-30 см. Все засыпают вынутым при раскопке грунтом. Вода будет просачиваться через почву в лоток и стекать в нужном направлении.

Виды водоотводных лотков их особенности

Большое количество осадков и талый снег приводят к скоплению воды. Что ведет к разрушению фундаментов и дорожных покрытий.

Для устранения этой проблемы, применяется установка водоотводных лотков. Как установить водоотводные лотки своими руками читайте ниже.

Водоотводные лотки имеют несколько видов:

Сточные
Коробчатые
Щелевые
Бордюрные

Лоток сточный имеет прямолинейную форму с желобом по всей длине. Предназначен, для поверхностного отвода воды.

Лоток коробчатый П-образной формы с решеткой, также применяется на поверхности.

Лоток щелевой по всей наружной длине имеет щель, она может быть прерывистой или во всю длину изделия. Хороший аналог коробчатых лотков.

Бордюрный лоток — разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.

Все водоотводные лотки изготавливаются из разных материалов:

Металл
Чугун
Пластик
Железобетон

Для крыш хорошо подойдет полимер, он легкий и прочный. Для поверхности испытывающей большие нагрузки чугун, металл. Для дорог часто используют бетон.

Все виды лотков изготавливаются по европейским стандартам, также ГОСТу.

Точечный водоотвод

Точечный водоотвод стоит монтировать в проблемных местах. Основное предназначение локальный сбор воды.

Этот способ является отличным дополнением к линейному водоотводу. Стенки лотка имеют подводку для труб.Используя две системы, достигается идеальный водоотвод.

Линейный водоотвод

Этот водоотвод хорошо впишется в равнинную местность. Где отсутствует локализация вод. Вода будет стекать по всей площади.

Вывод лучше делать к канализации. Пескоприемник остановит мелкую гальку и остатки мусора. Решетка защитит от крупного мусора.

Укладку водоотводных лотков осуществляют по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке.

Поверхностный водоотвод

Для поверхностного водоотвода необходимо проектирование.

Особое внимание уделить:

Определению системы водоотвода
Схеме расположения каналов, точек забота и мест сброса воды
Количеству материала

Все эти задачи решаются с учетом нескольких важных моментов:

тип грунта;
вид поверхности;
уровень подземных вод;
схеме расположения различных построек, сооружений, дорожек, клумб;
частота и интенсивность выпадения осадков.

Твердый грунт, пропускает влагу в малом количестве, потребуются дополнительные каналы. Глинистая почва способствует возникновению заболоченности и требует подземный дренаж. В случае разницы высоты участка потребуются дополнительные рукава.

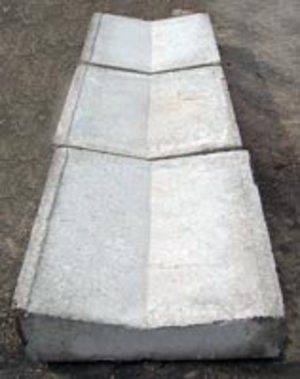

Прикромочные бетонные водоотводные лотки

вдоль дорог и трасстрещинам и вспучиванию дорожного покрытия.

Ликвидация таких дефектов возможна только при капитальном ремонте трассы, поэтому неоднородность дорожного полотна увеличивает риск аварийных ситуаций. Скопившаяся на проезжей части дождевая вода вызывает эффект аквапланирования, когда в зоне контакта автомобильных шин и дорожного покрытия образуется водяной клин, и колёса машины полностью теряют сцепление с дорогой.

Характеристика прикормочных водосборных лотков

Наименование	Длина, мм	Ширина, мм	Высота, мм	Вес, кг	Объём, м3	Цена, тонн
1	2
Лоток Б1−18−50	1000	500	230	180	215	0,086	800
Лоток Б1−22−75	1000	750	270	220	38	0,16	1200
Лоток Б1−18−75	1000	750	230	180	31	0,13	1200
Лоток Б1−20−75	1000	750	250	200	35	0,15	1200
Лоток Б1−20−50	1000	500	250	200	22	0,09	800
Лоток Б2−22−40	500	375	220	180	9	0,038	560

Б1−18−50. выше или ниже уровня поверхностиаккумуляция водыдолжны чиститься еженедельно,

Для сбора большого количества воды используются лотки Б1−20−75 и Б1−22−75. Они устанавливаются на цементобетонном основании при использовании нивелирной рейки и шаблона уровня. Швы между лотками заполныются цементным раствором, а узлы между лотками и дорожным покрытием промазываются специальной битумно-резиновой мастикой. Это необходимо сделать, чтобы вода не попадала в слои дорожного полотна.

Бетонный лоток Б2−22−40 — это четверть цельного блока Б1−22−75. Обычно он применяется на поворотах, где длинные лотки использовать неудобно.

Монтаж прикормочных водобетонных блоков проводится вручную. Для начала делается чистка внутренней поверхности лотка и обработка защитным материалом, той же битумно-резиновой мастикой. При этом битумная эмульсия должна быть в холодном состоянии. После сбора всех лотков поверхность также обрабатывается битумом. После того, как битум высохнет и станет чёрным и гладким, укладку можно считать завершённой.
