Как установить пластиковый водоотводный лоток с решеткой

Выбор водоотводных лотков

Монтаж лотков водоотводных начинается с правильного подбора изделий. Основными параметрами выбора являются:

  • подбор лотков в зависимости от материала, из которого они изготавливаются;
  • подбор необходимой пропускной способности оборудования.

Подбор материала лотков

Водоотводные лотки изготавливаются из трех основных видов материалов:

  • пластика;
  • бетона;
  • полимербетона.

Пластиковые водоотводные лотки имеют наименьший коэффициент прочности и малую стоимость. Поэтому лотки из пластика применяются в водоотведении приусадебных участков или парковых зон.

Водоотводной лоток, изготовленный из пластика

Бетонные лотки отличаются повышенной прочностью и относительно низкой стоимостью. Однако монтаж лотка водоотводного, изготовленного из бетона, может вызвать значительные затруднения, связанные с большим весом изделия. Применяются бетонные лотки при строительстве водоотвода автомобильных дорог и больших промышленных предприятий.

Лоток, изготовленный из бетона

Наиболее прочными, но и самыми дорогими являются водоотводные лотки, изготавливаемые из полимербетона.  Применяются водоотводные системы, составленные из полимербетонных лотков, там, где требуется повышенная прочность. Ярким примером служит водоотведение аэропорта и взлетных полос. Разумеется, их широко применяют и в бытовом строительстве, благодаря сочетанию положительных свойств других материалов –  полимербетон легче бетон и в то же время прочнее пластика.

Полимербетонный лоток – оптимальное, хотя и дорогостоящее решение

От выбора материала лотка зависит прочность водоотводящей системы. Чем сложнее условия, в которых требуется корректная работа лотков, тем прочнее должен быть материал, из которого они изготовлены.

Подбор лотков по пропускной способности

Все лотки, используемые для монтажа системы водоотведения, имеют одинаковую конструкцию. Устройство водоотводного лотка предусматривает наличие:

  • желоба определенных параметров (глубины, высоты стенок);
  • крышки – решетки, используемой для придания системе эстетичного вида и предотвращения засорения системы сторонними предметами.

Пропускная способность лотка напрямую зависит от его размеров. Предприятиями выпускаются изделия с различными параметрами:

  • длины лотка;
  • ширины лотка;
  • высоты боковых стенок лотка.

Параметры изделия

Чем больше параметры изделия, тем больше пропускная способность лотка. Рекомендуется выбирать габариты лотка, исходя из количества среднемесячной нормы осадков, предварительно увеличенной приблизительно на 25%.

Технические характеристики

Полипропиленовые лотки имеют температуру плавления 160 градусов, морозостойкость сохраняется до -54 градусов, плотность 889 кг/м3. Вес модулей достигает 9–14 кг.

Полипропилен – синтетическое вещество, полученное в результате синтеза пропена. Он имеет повышенную прочность и эластичность, не поглощает влагу, отталкивая её от поверхности, что увеличивает пропускную способность модулей. Материал устойчив к большинству химических соединений, не токсичен, легко смешивается с красящими веществами. Применение изделий из пластика позволяет минимизировать трудовые и материальные затраты, что отражается на их стоимости.

Металлический водоотводный лоток

Из металла получаются самые прочные изделия. Несмотря на это неоспоримое преимущество, такие желоба на данный момент используются крайне редко. Главная причина – подверженность коррозии. Конечно же, производители наносят защитный слой, но не всегда он спасает от появления ржавчины, так как изделие будет в постоянном контакте с водой. Кроме того, металл – это дорого, да и все у таких желобов будет приличным, что значительно усложнит самостоятельный монтаж.

Металлические лотки могут быть следующих видов:

  • чугунные. Применяются крайне редко, так как отличаются высоким весом. Зато они практически не имеют аналогов по прочности. В частном строительстве такие изделия не применяют, но их можно увидеть на военных базах и прочих военных объектах;
  • стальные лотки (нержавеющие и оцинкованные) немного уступают по прочности чугунным, но при выборе правильного размера и грамотной установке такие желоба служат не хуже. С другой стороны, они намного легче чугунных, а значит, проще в установке. Изделия применяются для обустройства парковых зон и дорог, где передвигаются легковые авто.

При выборе важно обращать внимание на толщину металла, а также на толщину защитного слоя, от чего напрямую зависит прочность и долговечность

Монтаж водоотводных лотков смета на работы

Смета на монтаж и устройство водоотводных лотков – это специальный документ в котором определены этапы работ по устанвоке бетонных лотков, стоимости и количеству нормочасов рабочих и техники. Почти все сметы включают в себя еще и цену на дополнительные расходные материалы (бетон для заливки).

Локальные сметы являются первичными сметными документами и составляются на отдельные виды работ и затрат по зданиям и сооружениям или общеплощадочным работам на основе объёмов, определившихся при разработке рабочей документации (РД), рабочих чертежей.

Локальные сметные расчёты составляются в случаях, когда объёмы работ и размеры затрат окончательно не определены и подлежат уточнению на основе РД, или в случаях, когда объёмы работ, характер и методы их выполнения не могут быть достаточно точно определены при проектировании и уточняются в процессе строительства.

В смете стараются учесть все расходы и нюансы при монтаже сборочных водоотводных лотков.

Объем выполняемых работ.

  • Применяемые конструкции, стоимость их сборки.
  • Число работников, которые задействованы в процессе.
  • Число единиц техники и количество часов её работы.

Устройство лотков для водоотвода

На сегодняшний день отечественные компании выпускают широкий ассортимент пластиковых желобов, которые отличаются по своим геометрическим характеристикам. Это позволяет расширить эксплуатационную область этих дренажных изделий. При производстве водоотводных лотков, как правило, используются высокопрочные полимеры (например, полипропилен), которые обладают устойчивостью к низким температурам и ультрафиолетовым лучам.

Пластиковые жёлоба классифицируются по двум основным показателям:

  • ширина проходного сечения;
  • коэффициент пропускной способности.

Пропускная способность и ширина указывается в соответствующей маркировке. Пропускная способность должна указываться с учётом необходимого уклона дренажной конструкции, который зачастую составляет 0,5%-1,0%.

С конструктивной точки зрения, эти изделия представляют собой желоба, оснащённые защитными решётками. Решётки предохраняют каналы от засорения инородными элементами. Они не пропускают различный крупный мусор (ветки, камни и т. д.). Кроме этого, вспомогательная функция решётки — придание изделию презентабельного внешнего вида. Лотки в большинстве случаев комплектуются вспомогательными фасонными запчастями.

Лотки комплектуются специальными фасонными частями — соединительными элементами, заглушками, крышками и прочим

Существует одно важное правило: чем больше ширина лотка, тем больше он может пропустить жидкости за единицу времени. Для выбора размера рекомендуется рассчитывать среднюю норму выпадения осадков в месяц и увеличивать полученную цифру на четверть

Выбор этих дренажных элементов также зависит от места прокладки. Это важный параметр, так как он определяет нагрузку, которая будет воздействовать на полимерный дренаж.

Как уже было сказано выше, лотки водоотводные пластиковые используются в зонах с небольшой или средней интенсивностью движения. Рассмотрим, в каких случаях принято использовать полимерные жёлоба:

  • дворы в частных домах;
  • для отвода талых и дождевых вод от гаражей;
  • на парковых зонах, расположенных под землёй;
  • пешеходные дорожки;
  • велосипедные дорожки;
  • на крышах различных сооружений.

Критерии выбора

При планировании ливневой канализации рассчитывается весовая нагрузка, которая зависит от наличия единиц техники и количества пешеходов. В промышленных и строительных зонах, на вокзалах и аэропортах устанавливают лотки из бетона. Для выбора поперечного сечения высчитывается пропускная способность дождеприёмников и планируемое количество осадков. Последнее получается из 25% увеличения среднемесячной нормы, взятой по статистическим данным Гидрометцентра.

Решётки несут основную нагрузку. Для их изготовления используется сталь, чугун и полимеры. В зависимости от сырья измеряется класс прочности. Он варьируется от А19 с соответствующей весовой нагрузкой в 1500 т, до F900, предусмотренной для большегрузных машин.

Наибольший вес до 25 т легко переносят чугунные изделия. Прочность стальных решёток зависит от технологии изготовления: литые имеют самый низкий класс до 1,5 т; зато сварные могут выдержать 12,5 т, поэтому их устанавливают на стоянках автомобилей.

Решётки имеют разный дизайн: от простых щелевых и ячеистых, до искусно выделанных косичек и орнаментов, что придаёт жилым кварталам неповторимый облик. Цвета выбираются в тон дорожному полотну: чёрные, серые и металлик. По желанию можно заказать цветные изделия из пластика.

В последнее время появились новые композитные материалы, из которых производят дождеприёмники. Полимербетонные элементы имеют высокую прочность, износоустойчивость. Их вес значительно легче бетонных изделий. Они не боятся температурных перепадов и инертны к химическим веществам. За счёт гладкой поверхности их способность к самоочищению увеличивается. Соединяются между собой с помощью герметика. Срок эксплуатации превышает 30 лет, а весовые нагрузки составляют 25 т. Изделия имеют класс прочности от А15 до С250.

Полимерпесчаные изделия представляют собой конгломераты из эпоксидных или полиэфирных смол, которые связывают кварцевый песок или гранитную мелкую крошку. Прочность модулей увеличена, а вес изделий ниже, чем у бетона. Срок эксплуатации составляет 50 лет.

Подключение к канализации

Если поверхностный водоотвод Gidrolica подключается к канализационной системе, для этого используют пескоуловители. При их монтаже устанавливается патрубок D100 из ПВХ. Из выпускного отверстия на корпусе пескоуловителя вынимают заглушку, после чего монтируется патрубок. Если водосток подключается к канализационной трубе вертикальным патрубком без пескоуловителя, из отверстия в дне канала вынимают заглушку. Для этого в нескольких точках по окружности отверстия выполняют сверление и выбивают заглушку несильным ударом с внутренней стороны. В полученное отверстие вставляется патрубок. Инженеры компании “Строймет” напоминают: подключить водоотвод к канализации можно через торцевую заглушку с горизонтальным ПВХ-патрубком D100.

Точечные дождеприемники можно подключить к канализации напрямую. Пескоуловители для этого не требуются. Достаточно использовать патрубки D100 из ПВХ как переходные элементы.

Монтаж водоотводных лотков на асфальтовых площадках

При соединении элементов системы под углом их подпиливают, чтобы выполнить стык правильно. Решетки также нужно подпилить. Стыки выполняют «в ус», используя для этого ручную пилу с алмазным диском. Прорезь должна идти перпендикулярно каналу, проходя сразу через две стенки.

Монтаж системы можно выполнять во время укладки асфальтового покрытия. В этом случае решетки защищают от повреждений, загрязнений. Для этого достаточно накрыть их ДВП, фанерой или другим материалом. Если во время укладки асфальта каналы уже установлены, до начала работ устанавливают защитные решетки. Грузовой транспорт, тяжелая техника или асфальтоукладчик не должны наезжать на незащищенные каналы — это приведет к их повреждению.

Монтаж водоотводных лотков

Чтобы установить водоотводной лоток своими руками дополнительно потребуется:

  • песок;
  • бетон;
  • герметик.

Для корректной работы системы водоотведения применяется пескоуловитель, предотвращающий засорение канализационных труб.

Установка пескоулавливателя

Пескоуловитель представляет собой небольшой контейнер, соединяющий систему водоотводных лотков с канализационными трубами, отводящими собранную дождевую воду к месту ее утилизации или дальнейшей обработки.

Чаще всего водоотвод с канализацией соединяют при помощи пескоуловителя

Прибор работает за счет разницы в высоте входящего и выходящего отверстий. Различные примеси (песок, глина, листва и так далее) оседают на дне оборудования.

Чтобы установить пескоуловитель, надо:

  1. подготовить яму, размеры которой чуть больше, чем габаритные размеры устройства;
  2. на дне ямы соорудить прочное бетонное основание, которое требуется для крепления прибора и защиты его от перекосов;
  3. на бетонную основу выложить небольшое количество песка. Это создаст дополнительную защиту оборудования от воздействия грунта;
  4. при помощи болтов прикрепить пескоуловитель к бетонной основе;
  5. соединить оборудование с входящими и выходящими системами отвода воды;
  6. закопать яму, используя метод обратной засыпки грунта.

Правильно установленный пескоуловитель

Пескоуловитель является неотъемлемой частью системы водоотведения. Если этим прибором пренебречь, то компоненты системы будут постоянно засоряться, что значительно сократит ее работоспособность и срок службы.

Монтаж водоотводного лотка

Укладка водоотводных лотков производится в следующем порядке:

  1. Согласно с разработанным проектом размечается месторасположение сети лотков.
  2. Выкапывается траншея, соблюдая основные правила монтажа канализационных систем. Глубина траншеи зависит от высоты устанавливаемого лотка. Необходимо предусмотреть дополнительную глубину для подкладки. Сам лоток должен быть на 5 мм ниже уровня земли. Кроме глубины траншеи надо соблюсти естественный уклон все системы водоотведения.

Для правильной работы системы водоотведения необходимо соблюсти уклон в 10 мм на один метр водоотводного лотка.

Правильно установленный водоотводной лоток

  1. На дне траншеи оборудуется основание. Если монтируются бетонные или полимербетонные лотки, то достаточно применить песчаную или песчано-гравийную подушку. Если производится установка лотка водоотводного, изготовленного из пластика, то целесообразнее делать бетонную основу, предотвращающую деформацию изделия под воздействием грунта.
  2. В подготовленные траншеи, соблюдая уклон водоотводных лотков, укладываются сами изделия.
  3. Устройство лотков водоотводных предусматривает наличие креплений – защелок с обеих сторон изделия.  Для придания стыкам дополнительной прочности их можно обработать специальным герметиком, устойчивым к низким температурам и повышенной влажности. Например, можно использовать герметик Masterflex.
  4. Чтобы пластиковые лотки служили более длительный срок, с каждого бока приспособления (в месте соприкосновения с землей) дополнительно оборудуется бетонная подложка. Этот аспект также фиксирует лоток на своем месте и защищает его от сдвигов, приводящих к неработоспособности системы
  5. Поверх лотка устанавливается решетка.

Система поверхностного водоотведения, состоящая из водоотводных лотков, подключается к общей канализационной сети через пескоуловитель.

Водоотводные лотки и фильтр пескоуловителя требуется постоянно очищать от скопившегося в них мусора. В противном случае будет снижаться пропускная способность системы водоотведения.

Разновидности водоотводных лотков


бетонные и железобетонныефиксированная или с уклоном в 5%очень тяжелые

Изделия из полимеробетона сочетают в себе качества бетона и пластика. По жесткости и прочности они не уступают железобетону. Для производства этого материала в бетон добавляется гранитная крошка и песок, а так же эпоксидная или полиэфирная смола. Это позволяет в двое снизить вес изделий и сделать их более эластичными и гибкими, снизить коэффициент водопоглощения. Гладкая внутренняя поверхность способствует удалению из лотков мусора. Эти изделия часто используют для монтажа систем водоотвода у городских жилых домов, на автостоянках, дорогах, спортивных площадках, парках. По прочности полимеробетон может достигать класса F 900.

Для производства полимеропесчаных изделий используется смесь полимерной крошки и очищенного кварцевого песка. Смесь разогревается до температуры плавления полимера и перемещается под пресс. Готовые элементы сочетают в себе гибкость полимера и прочность кварцевого песка. Полимеропесчаные лотки относятся к классу прочности С 250 и используются на автомойках, АЗС, в автосервисах и парках, в городском жилищном строительстве. Вес полимеропесчаных изделий ниже веса бетонных вдвое, что позволяет при монтаже обходиться без специальной техники.

Пластиковые лотки производятся из полипропилена или полиэтилена низкого давления (ПНД) и относятся к классам А, В и С. Эти изделия обладают небольшим весом, прочные и долговечные, простые в монтаже. Прочность увеличивается за счет ребер жесткости. Это самый лучший вариант для монтажа ливневой канализации загородного частного дома. Стандартная длина — 1 метр, различная высота, ширина 70−300 мм. Вес такого лотка не превышает 1,5 кг (без решетки).

Технические характеристики

Полипропиленовые лотки имеют температуру плавления 160 градусов, морозостойкость сохраняется до -54 градусов, плотность 889 кг/м3. Вес модулей достигает 9–14 кг.

Полипропилен – синтетическое вещество, полученное в результате синтеза пропена. Он имеет повышенную прочность и эластичность, не поглощает влагу, отталкивая её от поверхности, что увеличивает пропускную способность модулей. Материал устойчив к большинству химических соединений, не токсичен, легко смешивается с красящими веществами. Применение изделий из пластика позволяет минимизировать трудовые и материальные затраты, что отражается на их стоимости.

Как выбрать?

Отводы для сточных вод изготавливают из разных материалов, одним из востребованных являются пластиковые отводы для канализации. Это неслучайно. Помимо невысокой цены, а в России она варьируется от 230 рублей до 3500 тыс. за единицу, пластмассовые отводы имеют следующие преимущества:

повышенный уровень ударопрочности;
упругость самого материала даёт возможность выдерживать значительные нагрузки;
устойчивость к резким изменениям температур (рассчитаны на диапазон от -40о до +95о С);
устойчивость к химически активным веществам (автомобильные ГСМ, антифриз, дорожные материалы для борьбы с гололёдом и пр.);
небольшой собственный вес (облегчается транспортировка, сборка/разборка, монтаж систем);
гладкая структура поверхности, что очень важно для самоочищаемости и пропускной способности;
лёгкость монтажа;
наличие одновременно нескольких возможностей отводов сточных вод.

Пластиковые лотки изготавливаются из морозостойкой композиции, основу которой составляет вторичный пропилен в совокупности с этиленом, добавками. Получают смесь путём переработки отработанных материалов на экструзионном оборудовании. Метод предусматривает литьё вязкой жидкости под давлением.

Бетонные лотки

Материалами для изготовления бетонных лотков служат различные смеси, армированные стекловолокном, полимербетоном и стальной проволокой. Метод производства – вибрационное литье, при котором отлитую, но не застывшую форму погружают на специально оборудованный стенд.

Бетонные лотки очень прочны, особенно в сравнении с типовыми железобетонными конструкциями. Используются лотки из бетона по-разному: из них можно сделать как домашнюю систему водоотведения, так и дренаж для автодорог.

Размеры бетонных лотков:

  • длина – 0,5 – 4 м;
  • ширина – 0,14 – 0,43 м;
  • высота – 0,15 – 0,88 м;
  • диаметр может варьироваться, но не может быть меньше показателя DN 100.

Точные размеры лотков определяются для конкретных случаев или по стандартам той или иной отрасли.

Пластиковые водоотводные лотки

Пластиковые лотки производятся из полипропилена и полиэтилена низкого давления. В частном строительстве они приобрели наибольшую популярность. Изделия отличаются по ширине (7-30 см). Для повышения прочностных свойств могут использоваться ребра жесткости. Такие усиленные желоба отлично подходят для обустройства территорий около гаражей, парковок и автосервисов.

Плюсы:

  • цена. Пластиковые лотки стоят дешевле всех аналогов;
  • небольшой вес, который обеспечивает простоту транспортировки и монтажа;
  • устойчивость к заиливанию, так как поверхность лотка абсолютно гладкая;
  • устойчивость к низким и высоким температурам, от -40 до +900С;
  • относительно высокая устойчивость к агрессивным веществам, которые могут попадать в сток

Минусы:

низкая прочность, невысокая устойчивость к механическим нагрузкам, что накладывает ограничения на зону использования.

Для обустройства территории загородного дома такие изделия подойдут отлично, но если речь идет о дороге или территории промышленного назначения, то лучше взять материал понадежнее. Альтернативное решение – усиление пластикового лотка цинковой накладкой. В противном случае при сильном паводке такой желоб может быть деформирован или даже сдвинут с места.

Пластиковый лоток необходимо защищать решеткой, иначе ливневая канализация может забиться стекающим с территории мусором. Решетка должна быть легкой, но в то же время прочной. Идеально подойдут изделия из оцинкованной или нержавеющей стали. Прочность решетки выбирают в зависимости от того, где монтируется водосток, так как около загородного дома и автосервиса нагрузки будут разные.

Устройство и материал изготовления

Лотки U- и П-образной формы

Желоба для отведения ливневых стоков имеют П-образную или U-образную форму. Высота бортов у таких изделий одинаковая с обеих сторон. У бордюрных лотков имеется с одного края Г-образный прикромочный выступ, который позволяет закрепить желоб.

Для лотков, которые монтируются в общественных местах, предусмотрены верхние решетки со специальным замковым механизмом для зажиты от вандалов.

На рынке представлено несколько разновидностей желобов для устройства системы водоотведения. Самыми популярными являются:

  • полимерные,
  • полимерпесчаные,
  • чугунные,
  • железобетонные,
  • полимербетонные.

Каждый из них используется в определенных зонах с разной интенсивностью нагрузки.

Полимерные желоба

Пластиковые изделия наименее долговечны и не выдерживают высоких нагрузок

Пластиковые лотки для ливневой канализации пользуются большим спросом у частных мастеров. Поскольку класс нагрузки у них не очень высокий, желоба в основном используют в частном домовладении.

Благодаря минеральным добавкам, включенным в полимерный состав, лотки выдерживают агрессивные среды, механические воздействия. За счет идеально гладких внутренних стенок каналов вода уходит быстро. Срок службы полимерных желобов равен 50 годам и более. Вес составляет всего 7-9 кг/шт, поэтому транспортировку и укладку каналов может провести один мастер.

Распространенные размеры полимерного желоба:

  • ширина — 0,15-0,5 м,
  • длина — 1-1,5 м,
  • высота бортов — 0,79-0,6 м,
  • сечение —0,1 м.

Полимерпесчаный лоток можно использовать при температуре от -50 градусов до +120. При этом он хорошо реагирует на агрессивные среды. Класс нагрузки таких изделий C250, поэтому их можно использовать не только в частном строительстве, но и на городских объектах. Главное преимущество – малый вес желобов. С устройством ливневки мастер справится в одни руки.

Чугунные лотки

Этот тип металла имеет высокую прочность к продольным и поперечным нагрузкам, поэтому чугунные лотки чаще применяют в местах с максимальной нагрузкой – аэропорты, морские порты, стоянки грузовых автомобилей, взлётно-посадочные полосы. Для устойчивости чугуна к коррозии его дополнительно оцинковывают. На частных участках использование таких желобов нецелесообразно ввиду высокой их стоимости. Типовые размеры чугунных лотков:

  • ширина — до 0,2 м,
  • длина — до 0,5 м,
  • внутреннее сечение — от 100 мм.

Иногда длину чугунного канала делают несколько большей по спецтребованию заказчика.

Бетонные, полимербетонные желоба

Полимербетонные водоотводные лотки сочетают прочность бетона и легкость полимера

Ещё 20 лет назад производители изготавливали водоотводящие лотки исключительно из железобетона. Изделия имели большой вес, относительно гладкую внутреннюю поверхность стенок, были устойчивы к механическим нагрузкам и агрессивным средам. Для монтажа бетонной ливнёвки требовалась спецтехника.

Чтобы значительно снизить массу одного изделия и при этом увеличить его устойчивость к статическим/динамическим нагрузкам, при производстве лотка в бетонную массу стали добавлять полимеры. В результате желоба получились в разы легче и прочнее. Их внутренние стенки идеально гладкие. Такие полимербетонные каналы служат до 30-40 лет, могут эксплуатироваться при широком температурном диапазоне, устойчивы к продольным и поперечным нагрузкам. Их часто используют как в загородном строительстве, так и при монтаже ливнёвки на городских объектах. Размеры бетонных, полимербетонных каналов:

  • ширина – 0,43-0,14 м,
  • длина — 0,5-4 м,
  • высота стенок — 0,15-0,87 м,
  • внутреннее сечение — от DN 100.

Область применения и устройство пластиковых водоотводных лотков с решеткой

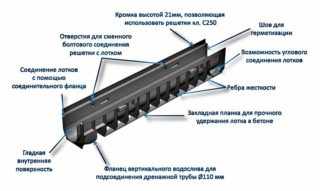

Конструкция водоотводного лотка

Водоотводы из пластиковых модулей устанавливают в загородных коттеджах, вдоль пешеходных зон, на спортивных и детских площадках. Главное условие заключается в небольшой весовой нагрузке, приходящейся на единицу площади. В этом главный недостаток пластиковых лотков: ограничения по весу. С помощью установки модулей защищают от затопления заглублённые подвальные помещения.

Для изготовления желоба дождеприёмника применяются полипропилен и полиэтилен. В их состав добавляют наполнители, имеющие минеральную основу. Это повышает устойчивость материала к агрессивным соединениям, растворённым в дождевых стоках. Лотки работают в широком диапазоне температур, начиная от -50 до +120 градусов. Мерная длина изделий составляет 1 м. Высота варьируется в пределах от 6 до 79 см, а ширина от 9 до 50 см.

Ниша элемента может быть U-образной, квадратной и прямоугольной формы. Решётки для прочного сцепления с основной конструкцией дополняются замочными механизмами.

Руководство по монтажу водоотводных бетонных лотков

Монтаж водоотводных пластиковых лотков систем поверхностного водоотвода.

1. Подбор лотков по классам нагрузок.

Составные элементы системы дождевой канализации следует выбирать в соответствии с классом нагрузок (табл. №1). Неправильный подбор водоотводных лотков и решёток водоприёмных может привести к выходу из строя элементов поверхностного водоотвода

Таблица 1 – Классы нагрузок и области применения продукции.

Глубину и ширину канализационных лотков и пескоуловителей необходимо подобрать исходя из максимальной Вашей финансовой возможности т.е по принципу если есть куда рыть – лучше брать глубокие лотки глубиной 200-300 мм. Гидравлический расчёт для наших климатических зон (побережье Краснодарского края) не действует. Происходит несколько раз в год выпад аномальных дождевых осадков, с которыми ливневая система не справляется

Особое внимание необходимо при выборе лотков используемых при установке перед воротами подземных гаражей, паркингов, этажей зданий. Необходимо использовать лотки максимальной ширины 260-415 мм с ячеистой чугунной решёткой или сварной оцинкованной решёткой

Ячеистая структура решётки завихряет поток дождевой воды, не давая пройти по наклонной плоскости в помещение.

Где использовать лотки серии NormaPlastik и ProfiPlastik?

Серия желоба водостока NormaPlastik используется на автодорогах II – V категории согласно СНиП 2.05.02–85 «АВТОМОБИЛЬНЫЕ ДОРОГИ». Там где происходит интенсивный переезд и съезд автотранспорта, где каналы воспринимают повышенные динамические нагрузки, вызванные торможением и разворотом автотранспорта (автодорога I категории) необходимо применять лотки серии ProfiPlastik (рис. 1).

Рис. 1 – Участок дороги с переездом линии водоотвода
