Размерные параметры фундаментных блоков
ГОСТ – закон для производителей. В нем точно указываются параметры технологического процесса, характеристики производимого изделия, а также размеры последнего. ФБС блоки эта участь не миновала. Поэтому государственным стандартом точно установлены размеры:
- длина – 1180 и 2380 мм;
- ширина – 300, 400, 500, 600 мм;
- высота – 280, 580 мм.
Есть так называемые доборные элементы, у которых ширина и высота такая же, как у стандартных блоков. А вот длина их меньше и составляет всего лишь 880 мм. Некоторые производители производят так называемые малогабаритные изделия с теми же высотою и шириною. Но их длина 400 и 600 мм.
На рынке присутствуют фундаментные блоки, изготовленные по техническим условиям. Это когда оборудование и технология не соответствуют требованиям ГОСТа, тогда разрешается производить стройматериал, но чтобы он соответствовал гостовым характеристикам.
Ленточный фундамент фбс: особенности монтажа фундаментных блоков
Процесс монтажа блоков под фундамент не требует особых знаний и специальных навыков
Для получения хорошего результата важно строго соблюдать последовательность выполнения действий, которые осуществляются в три этапа
Первый этап заключается в проведении расчета количества элементов, необходимых для возведения фундамента. Для этого определяется объем постройки, полученное значение следует разделить на объем одного блока. Второй этап состоит в подготовке основания. Блоки следует укладывать на песчаную подушку толщиной 50-100 мм, предварительно выровненную и утрамбованную. Длина и ширина основания должны быть больше на 25-30 см, чем размеры планируемой постройки. Далее выполняется разбивка участка по осям при помощи строительных отвесов и уровня.

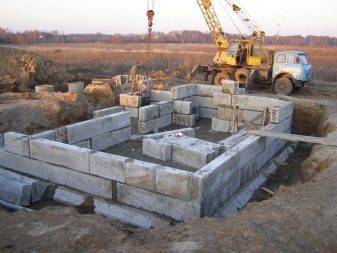

Заключительным этапом является непосредственно укладка ФБС блоков с помощью грузоподъемного механизма. Предварительно устанавливаются блоки-маяки на углах, пересечениях и перемычках фундамента. Нивелиром проверяется совпадение верхних плоскостей маяков, между которыми следует натянуть шнур. По нему выставляются остальные элементы первого ряда. Между блоками, согласно проекту, необходимо оставить зазоры для прохождения инженерных коммуникаций.
Еще на стадии проектирования стоит позаботиться о закупке блоков с большими показателями длины.Обратите внимание! Перед монтажом блоки следует очистить от возможного загрязнения и смочить водой. От правильности монтажа первого ряда блоков будет зависеть геометрия всего фундамента
Точность укладки контролируется нивелиром. Элементы конструкции поправляются ломом. Следующий ряд возводится по принципу кирпичной кладки. Между рядами предусматривается слой цементного раствора, который уплотняется штыковой лопатой. Высота фундамента обычно составляет 5 рядов изделий
От правильности монтажа первого ряда блоков будет зависеть геометрия всего фундамента. Точность укладки контролируется нивелиром. Элементы конструкции поправляются ломом. Следующий ряд возводится по принципу кирпичной кладки. Между рядами предусматривается слой цементного раствора, который уплотняется штыковой лопатой. Высота фундамента обычно составляет 5 рядов изделий.
Обратите внимание! Нельзя устанавливать блоки на покрытое водой или снегом основание. При строительстве небольших сооружений на дачном участке можно использовать фундаментные блоки б/у размером 400х600х200 мм
И цена за штуку изделия составит всего 300 руб
При строительстве небольших сооружений на дачном участке можно использовать фундаментные блоки б/у размером 400х600х200 мм. И цена за штуку изделия составит всего 300 руб.
Обустройство основания включает в себя комплекс мероприятий, от правильной реализации которых зависит быстрота и качество укладки блоков ФСБ.
Использование ФБС блоков при строительстве фундаментов и других объектов позволяет существенно ускорить процесс. Правильный выбор размера изделия и соблюдение последовательности монтажа станут залогом создания прочной, надежной и долговечной конструкции.
Руководство по возведению фундамента
Порядок обустройства блочного основания сводится к последовательном у выполнению нескольких технологических этапов. Следуйте руководству и все обязательно получится.
Первый этап – подготовительный
Для начала ознакомимся с особенностями самих блоков, а также изучим рекомендации по их выбору и в целом планированию работы.
Фундаментные блоки производятся по методу вибропрессования и используются преимущество для возведения опорных конструкций. Также такие блоки подходят для кладки стен цокольных этажей.
Прежде чем приступать к работе, необходимо создать проект будущего фундамента. Для этого открываем любую компьютерную программу с соответствующими функциями и чертим раскладку наших блоков. Так мы сможем досконально разобраться в порядке их монтажа и перевязывания. При отсутствии навыков работы с такими программами, чертим кладку по старинке на бумаге.
Проект ступенчатого фундамента из фбс Проект ступенчатого фундамента из фбс Проект ступенчатого фундамента из фбс
Чаще всего ширину первого ряда блочной опоры выдерживают на уровне 400 мм. Для двух следующих рядов этот показатель уменьшают до 300 мм. Зная необходимые размеры конструкции и требуемое количество блоков, можно отправляться в специализированн ый магазин за их покупкой. Как правило, такие магазины предлагают услуги по доставке и монтажу строительных материалов, что очень удобно.
Важно! Вы должны заранее определиться с местами вывода инженерных коммуникаций и выбирать блоки с учетом этих моментов. В продаже доступны кладочные элементы с предварительно созданными отверстиями
Если вы забудете о данном мероприятии, отверстия придется бурить в будущем, что потребует дополнительных временных, трудовых и финансовых расходов.
Второй этап – земляные работы
Внимательно изучите строительную площадку. Подумайте, где будет удобнее всего разместиться крану, что может мешать во время работы и т.д. По возможности устраните все существующие помехи. Далее работа выполняется в стандартном порядке.
Первый шаг. Определяем углы будущей конструкции и вбиваем в них колышки. Натягиваем между прутками веревки, а затем выставляем промежуточные элементы разметки в местах будущего обустройства внешних и внутренних стен.
Второй шаг. Роем котлован. По нормативам глубина ямы должна равняться глубине промерзания увеличенной на 20-25 см. Но в некоторых регионах глубина промерзания может достигать и двух метров – затраты на обустройство подобного основания будут нецелесообразным и. Поэтому за «золотую середину» было принято значение в 80-100 см. Его и придерживаемся. Дополнительно рекомендуется снять верхний плодородный слой грунта (10-20 см) по периметру оставшегося пространства площадки.
Третий этап – обустройство подошвы
Существует 2 варианта обустройства блочного основания: на песчаной подушке и на бетонном основании. Второй тип опоры подходит для неустойчивых грунтов, однако заливка бетонной подошвы существенно повышает затраты сил, времени и денег на строительство.
До момента обустройства утрамбованной песчаной подушки включительно, порядок возведения обоих видов основания является одинаковым. Непосредственно же процесс строительства фундаментной конструкции на бетонной опоре начинается с этапа монтажа опалубки и укладки арматуры.
Предварительно заготавливаем щебенку 20-40 фракции, песок и арматуру. Далее работаем в такой последовательнос ти.
Первый шаг. Выравниваем стенки и дно котлована для обустройства подошвы.
Второй шаг. Засыпаем яму 10-15-сантиметро вым слоем песка, проливаем его водой и тщательно утрамбовываем.
Третий шаг. Засыпаем песчаную подушку 10-сантиметровым слоем щебенки и опять утрамбовываем.
Далее выполняется монтаж опалубки и укладка армирующей сетки.
Четвертый этап – монтаж опалубки и армирование
Для сборки опалубки хорошо подойдет обрезная доска толщиной 25 мм. Доски опалубки скрепляем подходящим способом. Обычно для этого используются саморезы. Выставляем опалубку по стенкам котлована и обязательно проверяем ровность ее монтажа при помощи уровня.
Для армирования используем стальные прутки диаметром 12-14 мм. Их мы свяжем в сетку с ячейками 10х10 см (можно 15х15 см) при помощи гибкой проволоки. Как правило, армирование выполняется в 2 слоя, при этом нижняя и верхняя сетка размещаются примерно на одинаковом отдалении от щебенки и верха будущей заливки соответственно. Для крепления сеток предварительно вбиваем в основание вертикальные прутки арматуры. При необходимости (к примеру, если запланировано строительство большого и массивного здания) количество армирующих слоев может быть увеличено.
Область применения
Такие фундаменты в большинстве случаев используют в частном строительстве. Они не обладают высоким показателем несущей способности, что значительно ограничивает их эксплуатационный потенциал. На почвах, не имеющих склонности к пучению, по столбчатой фундаментной основе возводят одноэтажные домики, бани, постройки хозяйственного предназначения.
Если стройка запланирована в районе с песчаным, скальным или валунным грунтом, несущих показателей столбчатого основания будет достаточно, чтобы возвести полноценный дом из сруба или пенобетонного блока.
Не следует устраивать такой фундамент в случаях:
- возведения большого дома с тяжелыми стенами;
- на почвах с низким уровнем несущей возможности, на участках с подвижными грунтами;
- на площадках, имеющих естественный высотный перепад более метра. В таком случае необходимо спланировать участок.

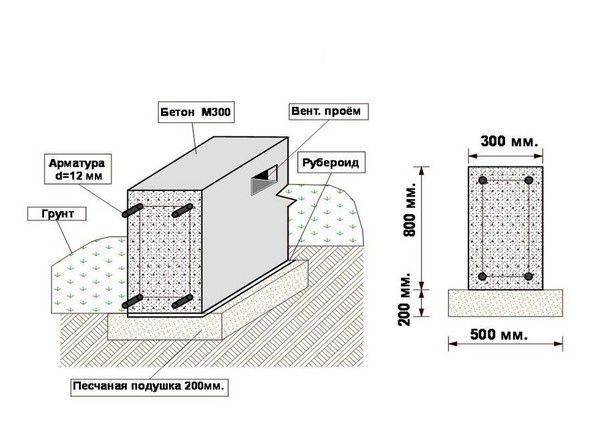

На не склонной к пучению либо слабопучинистой почве на столбчатых фундаментах из блоков могут возводится небольшие каркасные, деревянные либо щитовые постройки – одноэтажные дома, бани, хозяйственные помещения.
Рис. 1.2: Деревянный дом на столбчатом фундаменте
Если строительство ведется в регионе с песчаными, плотными скальными либо крупнообломочными (гравийными, валунными и галечниковыми) грунтами, несущих характеристик столбчатого ФБС фундамента будет достаточно для строительства полноценных домов из сруба, бруса или пенобетона.
| Совет эксперта! Столбчатый фундамент из ФБС блоков не предусматривает возможности обустройства подвала, если для вас этот критерий важен – обратите внимания на другие виды оснований. |
Оптимальная глубина заложения столбчатого фундамента из ФБС (и любых сборных конструкций) – до одного метра, если условия строительства (тип грунта, масса дома) требуют большей глубины заложения, рациональнее обустраивать столбчатые фундамента из заполненных бетоном асбоцементных труб, поскольку закладка ФБС блоков на глубину свыше 1-го метра является крайне трудоемким процессом.
Столбчатый фундамент из ФБС блоков не рекомендуется возводить в следующих ситуациях:
- При строительстве массивных домов со стенами из тяжелых материалов (кирпича, железобетонных стеновых блоков);
- На грунтах с низкой несущей способностью – глинистых, просадочных, влагонасыщенных;
- На подвижных грунтах – столбчатый фундамент обладает низкой устойчивостью к горизонтальных смещающих нагрузках;
- На строительных площадках с естественным перепадом высоты более одного метра (требуется предварительное выравнивание грунта).
Рис. 1.4: Опорные столбы фундамента до обвязки ростверком
ПРАВИЛА ПРИЕМКИ
3.1. Приемку блоков следует проводить партиями в соответствии с требованиями ГОСТ 13015.1 и настоящего стандарта.
3.2. Приемку блоков по морозостойкости и водонепроницаемости бетона, отпускной влажности керамзитобетона, а также по водопоглощению бетона блоков, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует проводить по результатам периодических испытаний.
3.3. Испытания бетона на водонепроницаемость и водопоглощение блоков, к которым предъявляют эти требования, следует проводить не реже одного раза в три месяца.
3.4. Отпускную влажность керамзитобетона следует контролировать не реже одного раза в месяц по результатам испытания проб, отобранных из трех готовых блоков.
Оценку фактической отпускной влажности следует проводить по результатам проверки каждого контролируемого блока по среднему значению влажности отобранных из него проб.
3.5. Приемку блоков по показателям прочности бетона (классу бетона по прочности на сжатие и отпускной прочности), соответствия монтажных петель требованиям настоящего стандарта, точности геометрических параметров, ширины раскрытия технологических трещин и категории бетонной поверхности блоков следует проводить по результатам приемо-сдаточных испытаний.
3.6. Приемку блоков по показателям точности геометрических параметров, категории бетонной поверхности и ширины раскрытия технологических трещин следует осуществлять по результатам одноступенчатого выборочного контроля.
3.7. Приемку блоков по наличию монтажных петель, правильности нанесения маркировочных надписей и знаков следует проводить путем сплошного контроля с отрбраковкой блоков, имеющих дефекты по указанным показателям.
Разд. 3. (Измененная редакция, Изм. N 1).
Проблемы утепления и гидрозащиты
Основным недостатком сборных фундаментов из ФБС считается их малая локализующая способность. При необходимости обустроить сухое подвальное помещение стыки между блоками представляют серьёзную проблему, а ведь это далеко не холодные швы монолитного бетонирования.
Решить её можно несколькими способами. Основной — разделка внешних сторон стыков и закладка в них бетонитового шнура. Однако даже таких усилий будет недостаточно, если в производстве блоков не был использован специальный бетон с низким водопоглощением.

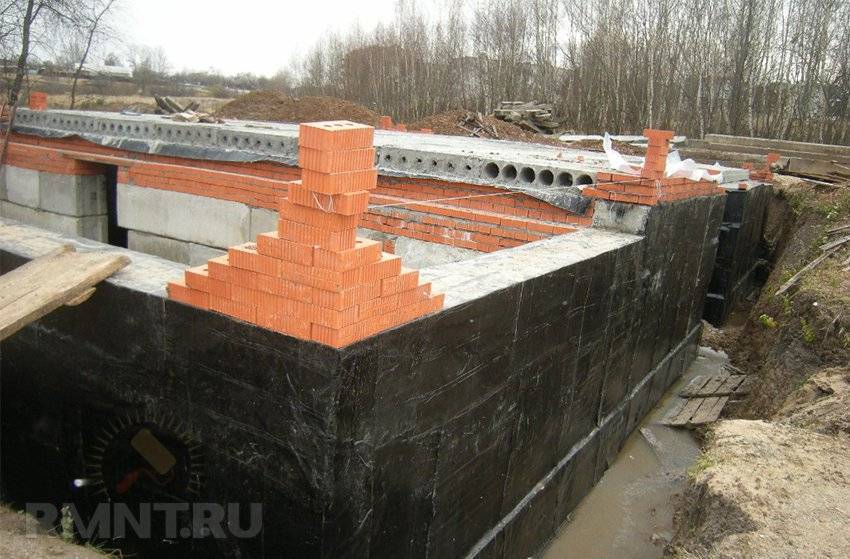

В общем случае изоляцию сборных фундаментов наносят наплавкой с использованием качественных полотен на основе из сшитого полипропилена или стеклоткани. В таком случае гидробарьеру нужно обеспечивать временное крепление в верхней зоне фундамента выше отметки УГВ, иначе велик риск её отслоения из-за атмосферных воздействий, ведь фундамент будет оставаться открытым практически до полного завершения строительства.

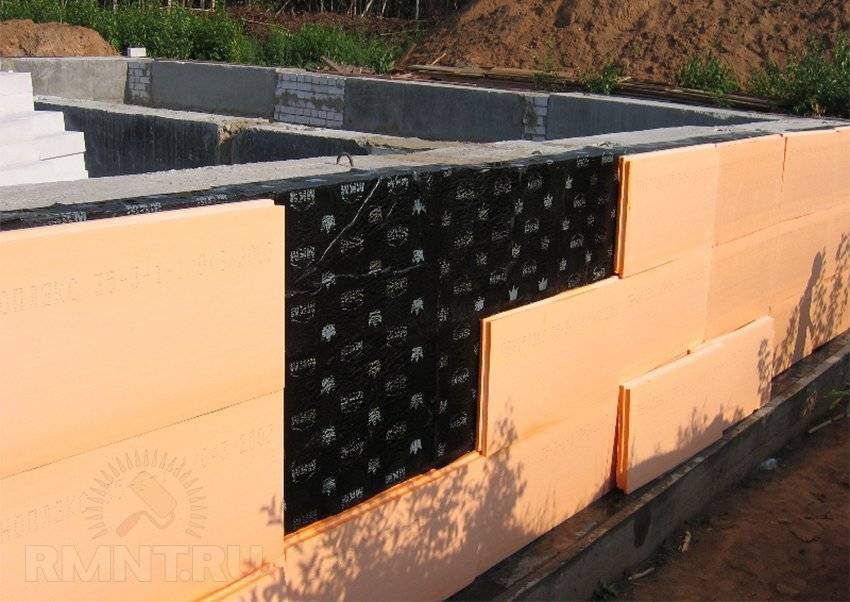

Решить проблему размораживания низкомарочного бетона также можно утеплением наружных поверхностей фундамента и отмостки. Используют для этих целей обычный недорогой ПСБ низкой плотности, который временно крепится к блокам поверх изоляции клеевым способом, а затем поддерживается грунтом обратной засыпки.
Основные плюсы основания из ФБС
Преимущество — изделие из бетона произведено по государственному стандарту, отвечает требуемым параметрам, техническим характеристикам.
Проводя сравнение ФБС сооружений с заливным фундаментом, можно сказать следующее. Приступая к самостоятельной заливке фундамента: при отсутствии вибратора, арматурного прутка для усадки бетона, заполняющего пустоты; при несоблюдении пропорций бетонной смеси; использовании дешевого щебня, песка, содержащего много глиняной породы – конструкция фундамента не может быть надежной, отвечающей строительным требованиям.
Вибратор
Основание имеет хорошее качество материала. Состав смеси, изготовление:
- Изготовление бетонных конструкций подразумевает применение гранитного щебня, мытого речного песка с минимальным содержанием глины. Глина в речном песке может привести к растрескиванию бетона при морозах.
- Замешивание бетона производится в бетономешалках. Необходимо соблюдать пропорции. Подача готового раствора осуществляется в виброформы. Дополнительно используются вибраторы для усадки бетонной смеси.
- Контроль соблюдения геометрической формы изделия. Заготовки проходят этапы увлажнения. Строго в срок снимается форма.
Процесс изготовления – полное соблюдение технологии, в качестве выходящей продукции можно быть уверенными.
Строительство фундамента из блоков
В большинстве случаев дома строят на ленточном фундаменте, поэтому для примера можно взять устройство именно этого типа. Чтобы возвести надежное основание из фундаментных блоков, рекомендуется воспользоваться следующей инструкцией.
Шаг 1. Разметка.
Первым этапом строительства любого типа основания является разметка участка. Для этого определяют расположение дома и ставят колышки в соответствующих местах. Границы обозначают строительным шнуром или веревкой.
Шаг 2. Земляные работы.
Этот этап предполагает рытье траншеи под фундаментные блоки. Грунт убирают согласно выполненной разметке. Глубина траншеи определяется разными параметрами, начиная от состояния грунта и заканчивая весом будущей конструкции. Ширина траншеи определяется параметрами фундаментного блока, она должна быть немного больше его ширины.
Шаг 3. Обустройство подушки.
Чтобы нагрузка, передаваемая от строения на грунт, распределялась равномерно, необходима своеобразная подушка для фундамента из блоков. Этот элемент может быть выполнен в нескольких вариантах:
- Послойно из песка и щебня. В этом случае дно траншеи засыпают слоем песка в 15 см, уплотняют, а затем насыпают щебень слоем аналогичной толщины. Этот слой также хорошо трамбуют.
- В виде монолитной бетонной ленты. Изготовление такой подушки предполагает создание опалубки и армирующего пояса с последующей заливкой всей конструкции бетонным раствором.
- Сборная подушка из трапециевидных блоков. Указанные изделия укладывают на дно траншеи, засыпая песком промежутки между ними.

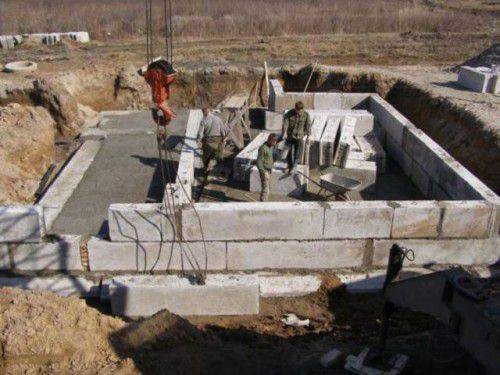

Шаг 4. Укладка блоков.
Сборный ленточный фундамент из блоков строится по следующей технологии:
- Укладка блоков в углах.
- Установка элементов в местах прохождения коммуникаций.
- Установка промежуточных блоков.
- Заполнение образовавшихся пустот кирпичами.
В процессе укладки необходимо придерживаться определенных правил:
- Монтаж блоков выполняется с обязательной перевязкой.
- После установки каждого ряда необходимо заполнить вертикальные швы бетонным раствором.
- По верхней части установленных блоков необходима укладка армирующего пояса. Эта конструкция свяжет верхние бетонные блоки и выровняет поверхность фундамента по горизонтали.
Общие сведения
ФБС подразумевает прямоугольную железобетонную конструкцию без каких-то пустот внутри, то есть монолитную. Эти блоки — не что иное, как кирпич, но с усиленным каркасом из арматуры.
Завод-производитель этих изделий может под заказ сделать блок необходимых размеров. Так, необязательно делать проект фундамента с учетом типового размерного ряда. В маркировке кроме аббревиатуры также находится цифровое обозначение, где указана информация о размерах.
Эти изделия часто используются при возведении, как многоэтажных домов, так и в частном строительстве. Популярность этого материала объясняется его прочностью, которую обеспечивает наличие арматурного каркаса. Также блоки привлекательны для строителей еще и по той причине, что есть разные возможности их скрепления:
Пошаговая инструкция по монтажу
Рассмотрим порядок действий при строительстве сборной ленты. Все этапы работ выполняются в строгой последовательности, никаких изменений или исключений быть не может.
От точности и тщательности выполнения действий зависит прочность, надежность и долговечность основания, поэтому отнестись к ним надо максимально ответственно.
Подготовка траншеи
Рытье траншеи производится по обычной для ленточного фундамента технологии.
Производится разметка участка, при необходимости — планировка и удаление верхнего слоя грунта.
Глубина соответствует заданным проектным показателям, принятым с учетом толщины слоя песчаной подготовки.
Ширина траншеи должна превышать размеры ленты для удобства укладки блоков.
Чем глубже, тем более пологими делаются стенки чтобы исключить осыпания грунта.
Подушка под основание
Песчаная подушка необходима для коррекции дна траншеи.
Рытье производится с помощью строительной техники, не способной создавать идеальную поверхность. Слой засыпки выравнивает ее и корректирует горизонталь, требования к которой достаточно высоки.
Для создания слоя засыпки используется чистый речной песок, лишенный посторонних включений (особенно, глинистых).
Минимальная толщина слоя составляет 10 см, при необходимости его можно увеличить, но слишком усердствовать в этом нельзя.
Как бы качественно подушка ни уплотнялась, некоторое оседание неизбежно. Чем толще слой, тем сильнее будет заметно оседание ленты.
Уплотнение производится ручной трамбовкой или строительной виброплитой. Рекомендуется смачивать слой засыпки, чтобы добиться максимальной плотности укладки.
Укладка блоков
Монтаж блоков производится в два приема:
- Укладка трапециевидной подушки. Опорная линия для ленты устанавливается на подготовленную песчаную поверхность и тщательно выравнивается по оси траншеи.
- Укладка ФБС. На поверхность бетонной подушки устанавливаются блоки. Первые из них располагаются по углам, выравниваются по осям, после чего укладывают остальные элементы. Для контроля положения устанавливается шнур-причалка, ориентируясь на который производят монтаж. Стыки блоков располагают вразнобой, чтобы не уменьшать прочность ленты и устойчивость к вертикальным нагрузкам. Укладку производят на песчано цементный раствор, который наносят как на горизонтальные, так и на вертикальные торцовые участки.
ВАЖНО!
Если размеры ленты не позволяют использовать целое число блоков (что бывает чаще всего), используются дополнительные доборные элементы нужного размеры.
Завершающие этапы работы
После укладки необходимого количества рядов производятся завершающие этапы работ. В них входят нанесение слоя гидроизоляции и утепление поверхности ленты.
Для этого используются специальные материалы — гидроизоляцию чаще всего делают с помощью битумной мастики, а утепление выполняют путем наклейки плит пеноплекса.
После окончания этих работ засыпают пазухи траншеи и переходят к дальнейшим строительным работам.
Виды
ГОСТ, устанавливающий правила изготовления ФБС, предусматривает изделия следующих габаритов:
- длина – 2380,1180, 880 мм (доборные);
- ширина – 300, 400, 500, 600 мм;
- высота – 280, 580 мм.
Для строительства стен подвалов и подполья фундаментные блоки изготавливаются 3 типов.
- ФБС. Маркировка обозначает сплошные стройматериалы. Показатели прочности данного изделия выше, чем у остальных разновидностей. Только данный вид можно употреблять для строительства фундамента под дом.
- ФБВ. Такие изделия отличаются от предыдущего типа тем, что они имеют продольный вырез, который предназначен для прокладывания инженерных коммуникаций.
- ФБП – это пустотные стройматериалы, изготовленные из бетона. Облегченные блочные изделия имеют пустоты квадратной формы, открытые вниз.
Имеются и малогабаритные конструкции, такие как 600х600х600 мм и величиной 400 мм. Каждая конструкция представляет собой параллелепипед прямоугольной формы с углублениями в торцах для плотной укладки, наполняемыми специальной смесью в процессе строительства фундамента или стены, и строительными стропами, за которые их подцепляют для транспозиции.
Конструкции ФБС изготавливают из силикатного либо керамзитового бетона. Группа бетона по прочности должна быть:
- не меньше В 7, 5 для бетона с маркировкой М100;
- не меньше В 12, 5 для бетона с маркировкой М150;
- для тяжелого бетона – от В 3, 5 (М50) до В15 (М200).
Морозостойкость фундаментных блоков должна составлять не меньше 50 циклов замораживания-размораживания, а водостойкость – W2.
В обозначении вида помечены его размеры в дециметрах, округленные в большую сторону. В определении также указывается модель бетона:
- Т – тяжелый;
- П – на ячеистых наполнителях;
- С – силикатный.
Рассмотрим пример, ФБС -24-4-6 т – это бетонированный блок габаритами 2380х400х580 мм, который состоит из увесистого бетона.
Вес блоков составляет 260 кг и выше, поэтому для возведения фундамента потребуется специализированная грузоподъемная техника. Для сооружения жилого помещения в основном употребляют блоки, толщина которых составляет 60 см. Самая востребованная масса блоков – 1960 кг.
Достоинства блочного материала
Основное положительное качество блока – наличие государственных стандартов. С их помощью регламентировано изготовление блоков с требуемыми параметрами и техническими характеристиками:
- показатель прочности материала, изготовленного в заводских условиях, гарантируется контролирующей системой и автоматизированным производственным процессом;
- в полной мере соблюдается соотношение компонентов и технология изготовления;
- камень проходит все этапы, начиная от выполнения замеса бетонной массы и ее формовки с прессованием на виброустановке до полного затвердевания, во время которого выполняется пропаривание;
- оперативное выполнение строительных работ. Имея кран, фундаментное основание и цокольный этаж возможно возвести в течение нескольких дней. А если раствор заказывать в готовом виде, не тратя время, то сроки сокращаются еще больше;
- простота материала и его универсальные качества. Для укладки блоков не требуется наличие определенных навыков. Если что-то сделано не так, то фундамент всегда можно разобрать и устранить проблему;
- обширная товарная линейка размеров материала. Это дает возможность возвести объект любой конфигурации. Если возникнет необходимость, блок можно расколоть на нужные по размеру куски;
- если работы предстоят в районах с неблагоприятными климатическими условиями, или грунты отличаются сложностью, то в бетонный раствор вводятся специальные компоненты, улучшающие качества материала по устойчивости к резким температурным перепадам и воздействиям кислотной среды;
- для удобства монтажа на блоках устраивают пазы и монтажные петли, учитывающие толщину шва.
