Технология бурения скважин под сваи для фундамента

Армирование буронабивного фундамента

Классическое армирование элемента круглого сечения представляет собой шесть или более стержней, расположенных по периметру сечения.

Для свай малого диаметра (менее 250мм) размещение такого количества арматурных прутов не актуально. При таких диаметрах, как правило, ограничиваются каркасом из четырех продольных стержней.

Внешний вид оголовка буронабивной сваи с армированием в четыре стержня.

При ещё меньших диаметрах (порядка 100мм) и вовсе ставят один стержень по центру. Такие сваи не могут воспринимать хоть сколько-нибудь существенные горизонтальные усилия или опорные моменты. Центральный стержень может лишь обеспечить формирование опорного узла для вышестоящих конструкций.

Поперечное армирование часто представляет собой спираль из проволоки Ф3мм Вр-1 или же хомутов замкнутого сечения из Ф6мм А-I (А240). Для повышения жесткости арматурного каркаса применяют кольца из стальной полосы.

Схема армирования буронабивной сваи (поперечное армирование условно не показано).

Арматурный каркас для буронабивной сваи.

Технология строительства свайного фундамента ТИСЭ

Перед тем, как приступать непосредственно к строительным работам по возведению фундамента на участке застройки, нужно выполнить расчет фундамента, чтобы определить, сколько и каких свай понадобится для устройства надежного подсчитать количество свай, вы можете прочитать в публикации Расчет количества свай фундамента, где пошагово описан весь алгоритм расчета. После того, как количество свай подсчитано, можно приступать непосредственно к выполнению работ по строительству фундамента.

Устройство фундамента ТИСЭ, как и любого другого, начинается с разбивки его осей на местности. Для этого выполняются следующие работы:

• разбиваются оси будущей постройки;
• устанавливается обноска;
• натягиваются нити из шпагата;
• в характерных точках устанавливаются вешки (колышки).

Разметку удобно выполнять с помощью лазерного дальномера.

Контроль разметки выполняется с помощью измерения диагоналей между противоположными углами будущей постройки. Если все углы прямые, то длина диагонали будет равна квадратному корню из суммы квадратов прилегающих к углу сторон (теорема Пифагора). Давайте рассмотрим следующий пример. Строение имеет одну стену длиной 3 м и другую 4 м. Определяем сумму квадратов сторон:(3х3 + 4х4) = 25После этого находим квадратный корень из получившегося числа:√25 = 5Измеряем расстояние по диагонали между противоположными углами. Если и по одной диагонали и по другой оно равно 5 м, то значит, разметка выполнена того, как оси будущего свайного фундамента намечены, нужно разметить места, где будут непосредственно располагаться сами сваи, и выполнить производится специальным буром ТИСЭ-Ф, имеющим конструктивные особенности в виде специального плуга, позволяющие сделать уширение в нижней части каждой выглядит бур ТИСЭ-Ф и схема выполнения бурения, показано на рисунке ниже:

Отверстие под заливку одного столбика следует делать ниже глубины промерзания грунта в районе строительства, чтобы в зимний период сваи не заложения фундамента определяется по следующим строительным нормам и правилам (СНиП):

• СНиПа «Основания зданий и сооружений»;
• 23-01-99 «Строительная климатология».

Промерзание почвы зависит не только от значения зимних температур в определенной местности, но и от типа грунтов на участке. Так, например, глинистые грунты промерзают значительно меньше, чем более рыхлые песчаные или глубину промерзания для разных районов можно определить по приведенной ниже таблице:

Необходимая техника для бурения скважин

Буровое оборудование, приспособления и технику условно классифицируют по трём видам:

Схема мобильных буровых установок

• Буровые инструменты, ручные и механизированные. Шнек приводится в движение человеком или двигателем.
• Буровые установки. Собранные на металлической сварной раме оборудование для шнекового бурения и движущий привод.
• Самоходные установки, поставленные на колёсный или гусеничный ход.

Ручные инструменты используются в частной малоэтажной постройке, ограничены диаметром отверстия 300 мм. Ручное бурение отверстий на плотных тяжёлых почвах неэффективно. Механизированные инструменты рассчитаны на производство работ глубиной до 2 метров. В движение механизм приводит электродвигатель или гидромотор. Рамные установки позволяют бурить отверстия глубиной до 4 м, диаметром до 320 мм. Составной шнековый бур наращивают по мере заглубления.

Самоходные буровые установки используются в многоэтажном, промышленном строительстве. Установки высокой мощности и большой производительности одинаково точно производят вертикальное бурение горизонта, работают под углом. Наклонное бурение под фундамент востребовано при горизонтальном смещении грунта. Наклонные сваи встречаются в фундаментах мостов, столбов ЛЭП, портовых сооружений. Средняя глубина пробивки фундаментных скважин самоходных установок 8–15 м, что достаточно для сложных и вечномёрзлых грунтов Большое распространение имеют комплексные машинные механизмы, способные не только бурить почву, но и забивать сваи.

Самоходный буровой станок

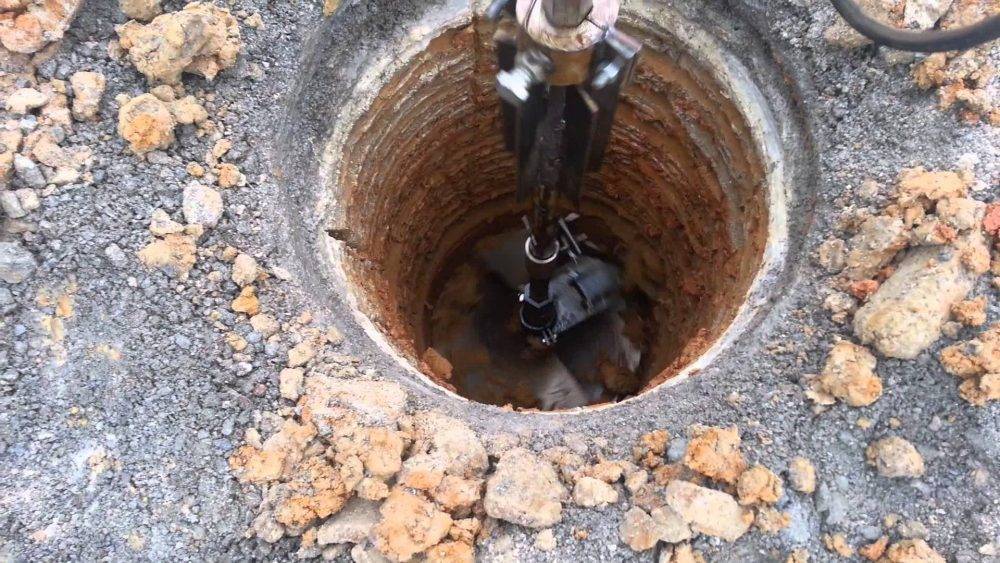

Бурение скважин под фундамент: технология

Процесс бурения скважины под буронабивной фундамент начинается с предварительной разметки строительной площадки, в ходе которой вехами отмечают месторасположение свай основания.

После этого можно приступать к бурению скважины, выполняемому следующим образом:

• Вначале с площадки удаляется веха и готовится сам бур. Подготовка инструмента заключается в демонтаже плуга и органов управления фиксатором этого узла. Бурение прямой скважины можно выполнить и без затрудняющего этот процесс элемента конструкции бура.
• Далее, на стержне инструмента монтируется маркер глубины погружения бура. Процесс бурения завершают после совмещения маркера с нулевым уровнем грунта.
• После этого бур вкручивают в землю, погружая инструмент на расчетную глубину. Выемку грунта осуществляют во время подъема бура из скважины. Поэтому технология обустройства скважины должна реализовываться последовательно – бур заглубляется на 30-40 сантиметров, отобранный грунт извлекается и операция начинается сначала.
• Обустройство придонного расширения начинается с монтажа насадки-плуга. После чего штанга бура опускается на дно, плуг отстегивается от фиксатора и, используя энергию крутящего момента, передаваемого от рукояти, расширяет стенки скважины.

Таким образом, для экономии времени процесс бурения следует разделить на поэтапное формирование прямых скважин по всему контуру фундамента и последующее обустройство придонных расширений в уже готовых шахтах.

Подготовительный этап

Подготовительные работы осуществляйте в следующем порядке:

• удалите плодородный слой грунта толщиной до 15 сантиметров по площади строительной площадки;
• выполните планировку свайного поля на уровне необходимой отметки;
• установите вокруг зоны работы ограждение, которое ограничит доступ посторонних к месту выполнения работ и складирования инвентаря;
• разбейте свайную площадку, согласно проекту, проверьте отсутствие наклона поверхности;
• засыпьте подушкой из щебня участки предстоящего передвижения техники и зоны работ;
• подготовьте пути для перемещения по участку тяжелых буровых установок, уложив по маршруту передвижения техники железобетонные плиты;
• оборудуйте зоны отвода воды, применяемой при промывке каналов и извлечении грунта;
• подключите источники освещения, если планируется круглосуточное выполнение бурильных мероприятий;
• доставьте и расположите согласно проекту бурильное оборудование и необходимые материалы.

Обустройство буронабивных свай по данной технологии возможно в различных гидрогеологических и геологических условиях

Бурильные машины

Бурение под сваи ручным буром

Бурение свай под фундамент осуществляется с помощью специальной техники на колесном и гусеничном ходу. Аренда оборудования — процедура не из дешевых, но позволяет выполнить работу быстро и качественно.

Для бурения отверстий под сваи в зависимости от условий работы используются такие приспособления:

• Ручные инструменты. В разных моделях шнек приводится во вращение мускульной силой или бензиновым мотором. Предназначены для бурения винтовых свай с диаметром лопастей до 30 см под опорные системы для легких каркасных строений и заборы.
• Переносные установки. Представляют собой собранное на металлической сварной раме оборудование с механическим приводом. Используются в частном и мелком коммерческом строительстве для бурения буронабивных свай под малоэтажные сооружения с глубиной скважины до 4 м и диаметром до 40 см.
• Самоходные установки. Бурильные машины для свай имеют неограниченный спектр применения, чаще применяются в промышленном и многоэтажном жилом строительстве. В зависимости от модели техника способна пробурить скважины глубиной 8-25 м с максимальным диаметром 160 см.

Наиболее успешными считаются комплексы, которые имеют возможность осуществлять бурение и погружать в них опоры.

Виды применяемых мотобуров

Устройства для бурения скважин классифицируют, в основном, по мощности и типу двигателя. Чтобы завинчивание винтовых свай осуществлялось быстро и с минимальными усилиями, необходимо знать, для какой категории грунта подходит тот или иной вид мотобура.

Закручивание свай мотобуром

Меры безопасности при работе с мотобуром

Перед работой всегда следует произвести осмотр оборудования, проверить надежность креплений и работоспособность всех узлов

Особое внимание — на режущую кромку, именно изношенные ножи стают частой причиной перегрузки и поломки оборудования

Во время работы оператор должен:

• использовать защитные средства (очки, каску);
• следить за тем, чтобы вращающейся части бура не касалась одежда;
• всегда предполагать наличие посторонних предметов в почве;
• не работать на полной мощности без должной нагрузки.

Готовые скважины следует прикрывать или маркировать до монтажа свай.

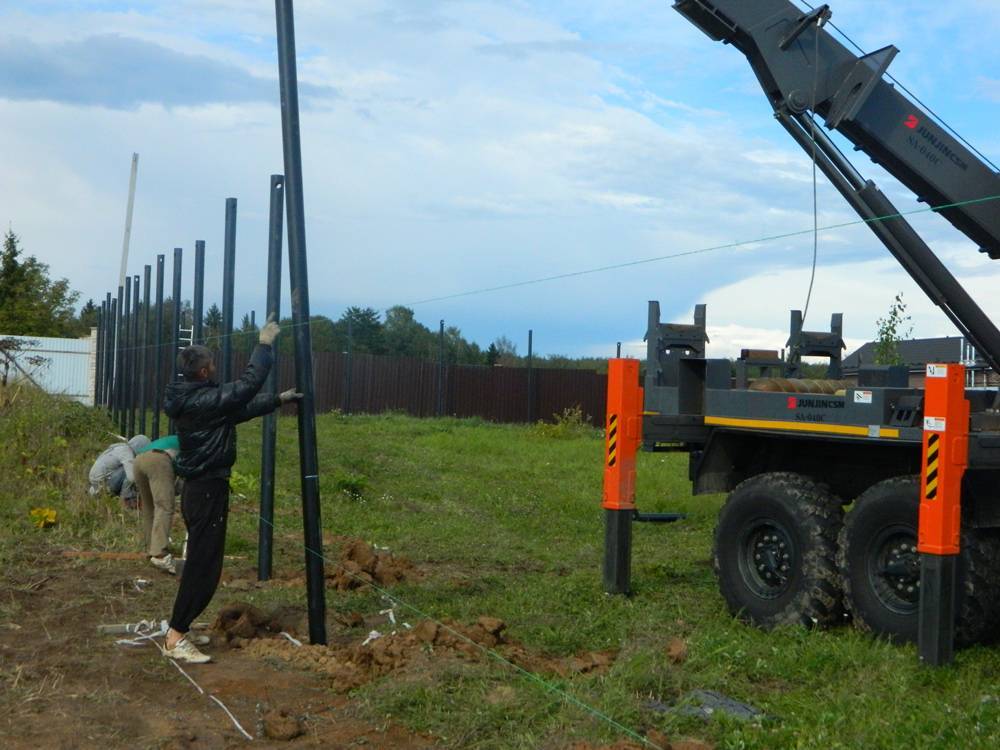

Преимущества машины для закручивания свай

• Использование машины для закручивания винтовых свай не только облегчает процесс погружения свай в грунт, но и выполняет работу с максимальной точностью, что затруднительно при завинчивании вручную.
• Также значительно экономится время, — за одну смену опытная бригада монтажников, используя ямобур с водителем-оператором, способна соорудить фундамент для дома на сваях, либо установить 30-40 винтовых свай (количество зависит от диаметра сваи и глубины погружения, а также от грунтов).
• Наш ямобур оснащен выдвижной стрелой, что позволяет ему производить монтаж свай вокруг себя, на расстоянии до 10-12 метров, не перемещаясь, с одной точки.
• Закрутить винтовые сваи машиной можно, используя переходники на разные диаметры. У нас в наличии имеются переходники на 89 мм, 108 мм, 133 мм, 159 мм.

Создание скважины под сваи

Быстрее всего провести земляные работы с помощью бурильной техники

Свайная технология широко применяется в частном и промышленном строительстве. Данная опорная система используется при возведении объектов на сложных грунтах, склонах, дне водоемов. Но пользующаяся популярностью методика забивания опор не всегда применима. Возникающая вибрация провоцирует подвижки грунта, разрушение находящихся рядом строений, дискомфорт и плохое самочувствие у жителей ближайших домов.

Избежать побочных эффектов помогает бурение под фундамент. Метод представляет собой предварительное изготовление отверстий, глубина которых варьируется в пределах 4-20 метров. Затем в них вдавливаются или вкручиваются сваи. Тип изделий определяется такими факторами, как вес и конфигурация здания, несущая способность почвы и расчетная прочность опор.

Предварительное бурение под сваи дает такие преимущества:

• возможность вести строительство на слабых и плотных грунтах,
• независимость от погоды и времени года,
• сокращение сроков строительства,
• уменьшение объема земляных работ,
• увеличение срока службы наземного сооружения,
• минимальное воздействие на окружающую среду, полное отсутствие отходов,
• повышение устойчивости строений в районах с сейсмической активностью,
• существенное уменьшение сметы строительства.

Способы бурения

Фундамент на сваях имеет несущую способность в 200−400 тонн, а более усовершенствованные строительные технологии повышают этот показатель до 600 тонн.

Применяются такие способы бурения:

1. Самостоятельное изготовление скважин. Потребуется лишь ручной бур и физическая сила. Это дешёвый метод, так как исключает использование дорогостоящей техники, но требует огромных физических усилий, к тому же не гарантирует достижения нужной глубины.
2. Изготовление скважин при помощи специальной техники. В этом случае процесс бурения значительно ускоряется. Сейчас существуют разные виды строительной техники, имеющие свои плюсы и минусы.

Техника, применяемая для бурения скважин под сваи

Бурение скважин для свай обеспечивает необходимую прочность несущих опор. Техника для бурения свай подразумевает применение специального оборудования. Это могут быть как полностью автоматизированные устройства, которые способны выполнять большой объем работы,  так и относительно небольшие мобильные буровые установки, которые работают по принципу простого вращательного бурения. Часто такие установки монтируются на колесный или гусеничный ход и представляют собой полнофункциональные машины для свайных работ.

В соответствии с техникой выполнения работ МБУ разделяются на некоторые разновидности:

• Установки для выполнения бурения сплошным шнеком, для чего они имеют специальную наращиваемую буровую колонну, не имеющую внутреннего канала.
• Специальная установка для CFA-бурения. Она имеет внутреннюю полость, которая служит для подачи бетонной смеси в скважину.

Эксплуатационные параметры МБУ постоянно растут и оптимально удовлетворяют потребности современного строительства. Данные установки могут бурить скважины до 50 метров глубиной, что открывает возможности для погружения в грунт максимально возможных составных опор. Диаметр свай варьируется от 100 до 800 мм.

Для свайного основания при частном домостроении часто применяют ручной инструмент для создания скважин. В данной категории изделий существуют свои особенности, важные при выборе модели:

1. Диаметр рабочих лопастей данных буров составляет до 300 мм, поэтому их невозможно применять для скважин под большие сваи, да это и не рационально – в данных работах применяют крупногабаритные установки.
2. Ручные буры не имеют фиксированной ручки – вместо этого конструкцией предусмотрено наращивание штанги по мере погружения бура в грунт.
3. Буры могут создавать как цилиндрические скважины, так и углубления с расширением в нижней части.

При выполнении буровых работ значительных масштабов применяется специализированная буровая техника. Данное оборудование, как правило, устанавливают на крупные грузовики, такие как Урал, КАМАЗ или КрАЗ.

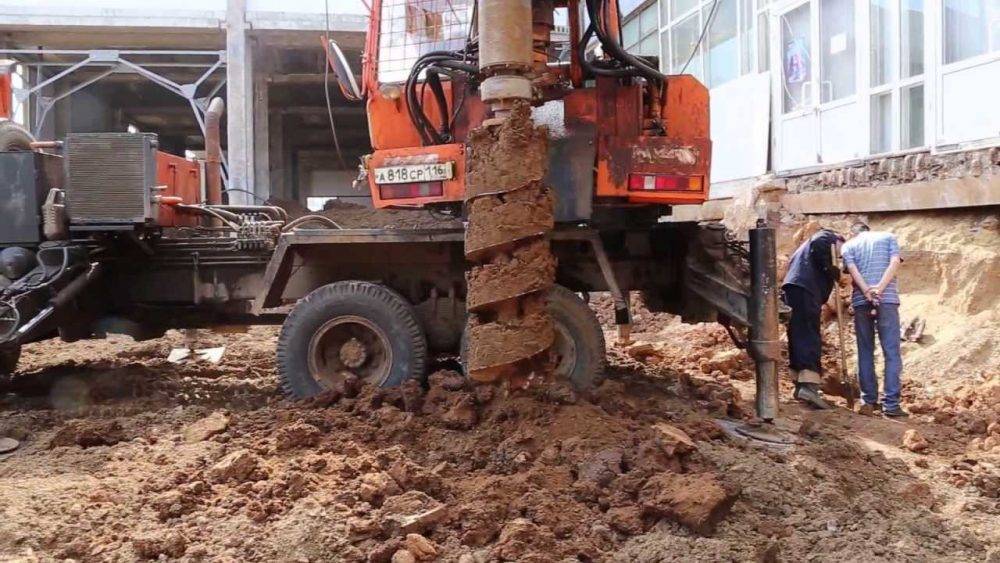

Техника для бурения скважин под сваи

Буровая машина для бурения скважин под буронабивные сваи является обязательным оборудованием для выполнения работ по созданию скважин. Данная техника обеспечивает высокую продуктивность и сокращение затрат времени и денег на возведение основания.

Преимущества и недостатки

Если площадка, предназначенная для строительства, расположена на мягком грунте или исключена возможность использования тяжёлой спецтехники, нужно применить бурение скважин под фундамент. Такая конструкция имеет свои преимущества:

1. Высокая степень несущей способности основания за счёт опоры на твёрдый почвенный слой.
2. Выдерживает нагрузки в несколько тонн даже на слабых нестабильных грунтах.
3. Доступная для многих стоимость технологии.
4. Возможность в довольно короткий срок качественно изготовить основание.
5. Возведение конструкции выполняется на небольших участках и в любое время года.
6. Задействуется минимальное количество техники.
7. Опоры устанавливаются как вертикально, так и под углом.
8. Нижние части свай располагаются ниже уровня промерзания почвы, что повышает устойчивость и прочность строящегося объекта.
9. Расход бетона значительно сокращается, если сравнивать с другими способами изготовления оснований.
10. Минимальный уровень вибрации при эксплуатации объекта.

При возведении буронабивного фундамента отсутствуют динамические воздействия на почву, поэтому строительство можно безопасно выполнять даже в условиях плотной городской застройки. Однако абсолютно идеальных технологий не бывает, не лишён недостатков и свайный фундамент:

1. Необходимость использования спецтехники, хотя и в небольшом количестве.
2. Контроль над выполняемым технологическим процессом.
3. Сложность в расчётах.
4. Прежде чем приступить к работам, необходимо сделать анализ почвы на участке под строительство. Качественно выполненный анализ позволит определить срок службы выбранного типа фундамента. Для этого потребуется консультация геологов.
5. Для изготовления свай необходимо выбирать только высококачественный материал.

Изготовление сердечника столба

Используя длинный сердечник, изготовленный из прутков арматуры, вы сможете полностью заменить цельную профильную трубу, и сэкономить тем самым на металле. Это позволит в несколько раз удешевить процесс строительства заборов или хозяйственных построек. Поэтому рекомендую взять себе эту технологию на вооружение.

Основа сердечника — четыре арматуры нужной длины (в данном случае были использованы прутки по 1,4 метра), которые соединены крестовиной, приваренной на конце, примерно на расстоянии 10 см от края

Верхние части арматуры приварены к внутренней стороне профиля. Однако можно приварить и к наружной стороне профильной трубы — хуже не будет.

Часть профиля, которая будет выступать над землей желательно обработать алкидной грунтовкой ГФ-021 или другими аналогичными составами.

Достоинства методов и сфера применения

Применяемые способы работ характеризуются следующими особенностями:

• применение стандартного шнекового бура позволяет выполнять работы в сухих грунтах, а также почвах с незначительной концентрацией влаги. Способ удобен тем, что не требует специальных подготовительных мероприятий, направленных на укрепление поверхности стенок скважин. Технология позволяет осуществлять монтаж буронабивных конструкций диаметром от 0,4 до 1,2 м, имеющих максимальную глубину до 30 метров. Такие опоры широко используются в промышленном строительстве и при возведении жилых объектов;
• метод с использованием инвентарной трубы не имеет аналогов. Он обеспечивает выполнение буронабивных опор на грунтах-плывунах и почве, отличающейся повышенной концентрацией влаги. Учитывая особенности грунта, технология обеспечивает создание опор диаметром 1,5 метра;

способ влажного бурения, позволяющий укреплять стенки скважины давлением воды или раствора глины, распространён в глинистых и песчаных почвах, отличающихся средней плотностью. Процесс характеризуется отсутствием вибрации и шума, что позволяет выполнять бурение свай в населенных пунктах. Метод не разрушает несущие слои грунта и позволяет производить бурение скважин для ответственных конструкций, с выполнением опорной части расширением до 3,5 м, обеспечивающим высокую устойчивость строения.

Виды применяемого оборудования

Высокая эффективность производства работ при устройстве фундаментов на винтовых сваях обеспечивается различными видами специальной техники и приспособлениями для их вкручивания. Оборудование позволяет захватывать и удерживать опору с последующим завинчиванием ее в грунт под любым заданным углом. В зависимости от объема работ, состава почвы и типоразмеров свай, в каждом конкретном случае применяются свои виды машин, механизмов или ручных установок.

1. Приспособления для ручного завинчивания свай. Они представляют собой металлический цилиндр со специальными проушинами, предназначенными для установки в них рычажных ключей или металлической штанги, способной выдерживать значительные изгибающие моменты. Устройства используются для монтажа опор небольшого диаметра и длины. Они позволяют заглублять сваю не более, чем на 3 метра, и применяются в местах, недоступных для крупногабаритной техники.
2. Комплексные агрегаты на самоходных шасси. Подобная техника для завинчивания свай способна производить работы на тяжелых и промерзших грунтах, выполнять наращивание или обрезку ствола. Она имеет возможность оснащения реверсивным ходом для демонтажа опор. Такое оборудование используется на крупных строительных объектах. Им, в основном, снабжаются большие промышленные организации.
3. Мобильные малогабаритные установки. Они предназначены для небольших строительных бригад, оказывающих услуги в сфере малого строительства и ремонта приусадебных построек.

Специфика процесса бурения

Главная задача процесса – укрепление основы объекта. Использование данного метода уменьшает воздействие усилий от построенного здания на почву, не влияет на основы ранее возведенных сооружений. Бурение свай производится не только для возведения новых зданий. Оно применяется для фиксации оснований построенных объектов, обеспечения неподвижности склонов.

Буровые мероприятия осуществляются в следующей последовательности:

• установка бурового оборудования в зоне работ, обеспечение его неподвижности;
• осуществление работ в соответствии с предусмотренной проектом глубиной, диаметром полости;
• консервация поверхности скважины раствором глины, предохраняющим от выкрашивания поверхности стенок, или опускание обсадной трубы, сохраняющей форму полости;
• монтаж и фиксация арматурного каркаса;
• заполнение полости бетонным раствором.

Применение данной технологии позволяет значительно снизить нагрузку построенного здания на грунт и не создает дополнительной нагрузки на фундаменты соседних

Осуществляя буронабивные работы, обращайте внимание на серьезный момент, регламентированный строительными требованиями. Бетонный раствор и пробуренный шурф характеризуются ограниченным сроком использования

Их качество ухудшается с течением времени. Спустя небольшой промежуток бетонный состав и шурф теряют свою пригодность для дальнейших мероприятий. Соблюдайте не более чем 8-часовой интервал между бетонированием и окончанием бурильных мероприятий. За этот период следует полностью заполнить полость бетоном.

Наша сваебойная техника

Наша фирма имеет один из наиболее обширных парков сваебойной техники среди частных строительных компаний города Москвы. Для реализации свайных работ мы используем:

• СП-49;
• УГМК-12;
• УСА;
• БМ-811;
• Junttan PM-20.

Рассмотрим каждый из вышеуказанных сваебоев подробнее.

Рис: Junttan PM-20Junttan PM-20 — сваебойный копр на гусеничной транспортной базе. В отличие от других установок, PM-20 укомплектован гидравлическим молотом с более высоким КПД, чем у дизельных агрегатов. Масса ударной части данного молота составляет 5 тонн, что позволяет ему без применения вспомогательных технологий (бурения лидеров либо подмыва) забивать сваи и шпунт в грунт высокой твердости (включая вечномерзлый). Среди эксплуатационных преимуществ техники — поворотная рабочая платформа и возможность пространственной регулировки копровой мачты, что позволяет вести забивку наклонный свай (до 18 градусов отклонения). PM-20 работает со сваями до 14 м. в длине массой до 3.5 т. Сечение погружаемых конструкций — от 30х30 до 40х40 см.

Рис: СП-49СП-49 — гусеничный копр, в качестве транспортной базы в котором используется трактор Т170. Данная установка отличается компактными размерами и высокой мобильностью в пределах строительной площадки. Сваебой оборудован молотом дизельного типа, масса ударной части которого составляет 2.5 тонн. Техника забивает сваи весом 5 т. (длина до 12 м.), диапазон рабочих сечений — 30х30 и 35х35 см. Как и PM-20, машина способна вести забивку наклонных свай (18 градусов отклонения).

Рис: Универсальный сваебойный агрегатУСА, он же «Универсальная Сваебойный Агрегат» — мобильный колесный копр, который используется нами для монтажа свайных полей под малоэтажные здания и забивки отдельно стоящих свайных опор. Комплектуется УСА дизельным молотом, боек которого весит 1.25 тонн. Данный молот позволяет копру вести забивку конструкций весом в 3 т. (длина до 12 м). Машина работает с сечением свай 30х30 см.

Рис: УГМК-12УГМК-12 — колесная копровая установка высокой проходимости. Техника укомплектована на полноприводной базе (6х6) от Камаз-53228, которая эффективно преодолевает сложную пересеченную местность и работает на объектах, куда не могут добраться другие виды копров. Сваебой имеет на борту дизельный молот с бойком массой в 3 тонны. Он забивает сваи весом 5 т. (длина до 12 м). Диапазон сечений — от 30х30 до 35х35 см. Копр ведет наклонную забивку свай (до 12 градусов отклонения).

Рис: БМ-811БМ-811 — копр бурильно-сваебойного типа. Техника способна бурить скважины (длина до 12 метров, диаметр 15-50 см.) и погружать в них сваи (вес до 3 т., длина до 12 м.). Установка не нуждается в смене комплектации для выполнения данных технических операций, что значительно снижает сроки реализации и финансовые затраты на выполнение проекта (в сравнении с использованием двух отдельных копров). Вышеуказанные виды копровых установок отличаются в плане продуктивности:

• JunttanPM-20 забивает до 60 свай за день;
• СП-49 — до 35 свай;
• УСА и УГМК-12 до 25 свай.

Важно: выбор конкретной установки мы ведем исходя из условий работы — для реализации крупных проектов привлекается PM-20 либо СП-49, для производства небольшого объема работы — УСА и УГМК-12

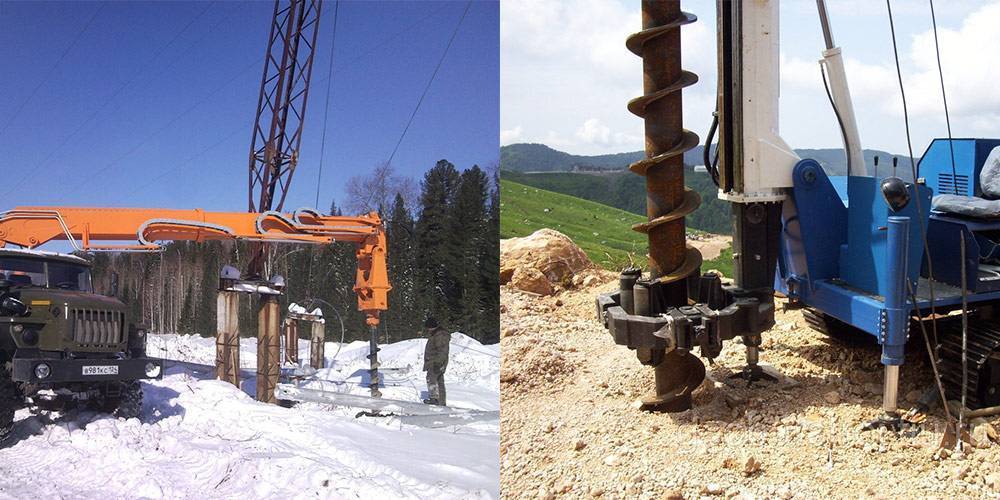

Техническое оснащение

Иногда установить сваи способом забивки невозможно. Это может быть связано с особенностями почвы либо другими факторами. Например, сильная вибрация грунта при забивке создает опасность разрушения фундаментов близлежащих домов. В таких случаях бурение ям под фундамент — наилучший вариант. При установке свай в заблаговременно проделанные скважины вибрации снижаются.

Как правило, это буровые конструкции, установленные на грузовых машинах (ГАЗ-66 и других моделях). Оборудование дополняется телескопической стрелой, благодаря которой глубина бурения достигает от 8 до 12 метров.

Используются и более мощные установки на базе грузовых машин ЗИЛ, укомплектованных составными бурами. Эти механизмы оснащены отдельными шнеками для углубления в грунт до 15 метров. А техника на гусеничном ходу дает возможность бурения скважин для фундамента до 24 метров в глубину.

В этом видео рассказано о нюансах бурения скважин под сваи:

Техническое оснащение дополняется кранами, которые используются для монтажа свай. Оборудование можно разделить на несколько групп: буровые инструменты ручного и механизированного применения, небольшие установки, а также большие буровые машины. Небольшие установки, как правило, являются рамными конструкциями, в которых привод и буровой шнек установлены на стационарных металлических шасси.

Достоинства и недостатки свайных конструкций

Свайно-ростверковый железобетонный фундамент отличается по стоимости: он гораздо дешевле (примерно на 20-30 %) классического ленточного. Экономия достигается за счет минимального объема земляных работ и значительно меньшего расхода основных материалов – арматуры и бетона. Это является его основным преимуществом.

Другие достоинства:

• Скорость строительства – за счет минимального объема, а иногда и полного отсутствия земляных работ требуется значительно меньше времени на его сооружение.
• Возможность устройства в любое время года – погодные условия никак не отразятся на качестве и надежности основания.
• Возможность самостоятельного проведения работ – для вкручивания свай необязательно наличие специализированного оборудования, так как это можно сделать и вручную силами 2 человек.
• Возможность устройства на участках со сложным рельефом.
• Прокладка коммуникаций возможна уже после сооружения фундамента.

Рисунок 2. Разновидности свай для фундаментов

Осложнения при работе и способы решения проблем

При высоком уровне грунтовых вод происходит затопление скважин

Бурение свайного фундамента — это сложная во всех отношениях задача, требующая тщательной подготовки.

В процессе работы могут возникнуть следующие сложности:

• Стремительное затопление скважины грунтовыми водами — выполняется откачка и ставится нижняя заглушка.
• Минимальное расстояние до жилых домов — применяется набивная или винтовая технология.
• Техника буксует и кренится на рабочей площадке — насыпается щебеночная подушка по площади участка и на подъездных путях,
• Винтовая свая не входит в скважину — уменьшение размера лопастей, замена техники на более мощную.
• При исследованиях на мягком грунте не найдена материнская порода — замена забивных и набивных свай на винтовые модели с максимально широкими лопастями.
• Изготовление свайного куста приводит к разрушению ранее установленных опор — выжидать не менее 8 часов перед последующим бурением скважины.

Бурение свай – назначение и последовательность действий при выполнении буровых работ

Бурение скважин под сваи – проверенный на практике технический прием, предназначенный для решения следующих задач:

• строительства новых фундаментных оснований, обладающих повышенной устойчивостью к подвижкам проблемного грунта;
• укрепления фундаментных основ ранее построенных зданий и повышение устойчивости строительных конструкций.

Серьезная особенность технологии – возможность выполнения бурильных мероприятий на протяжении круглого года. Процесс бурения не оказывает отрицательного влияния на фундаменты рядом находящихся строений. Формирование каналов в грунте и монтаж свайных опор – стадии общего процесса по созданию свайной фундаментной основы

Важно соблюдать непрерывность операции и придерживаться требований технологии

На фундаменты рядом находящихся строений процесс бурения не оказывает отрицательного влияния

Работы по бурению каналов и монтажу свай выполняются по следующему алгоритму:

• производится установка специального оборудования для буровых работ;
• выполняются мероприятия для обеспечения неподвижного состояния техники;
• бурится скважина заданной глубины и диаметра в зависимости от требований проекта;
• консервируется поверхность шурфа глиной или опускается инвентарная труба;
• устанавливается и фиксируется в пробуренном канале арматурный каркас для фундамента;
• заливается подготовленной бетонной смесью полость с арматурной решеткой.

При выполнении буронабивных мероприятий учитывайте следующие моменты:

• используйте проволоку для армирующих конструкций диаметром 8-14 мм;
• применяйте марочный бетон из цемента марки М400 или М500;
• не допускайте осыпания породы в пробуренный шурф;
• осуществляйте бетонирование на протяжении 8 часов после бурения.
