Как происходит бурение скважин на воду малогабаритной техникой

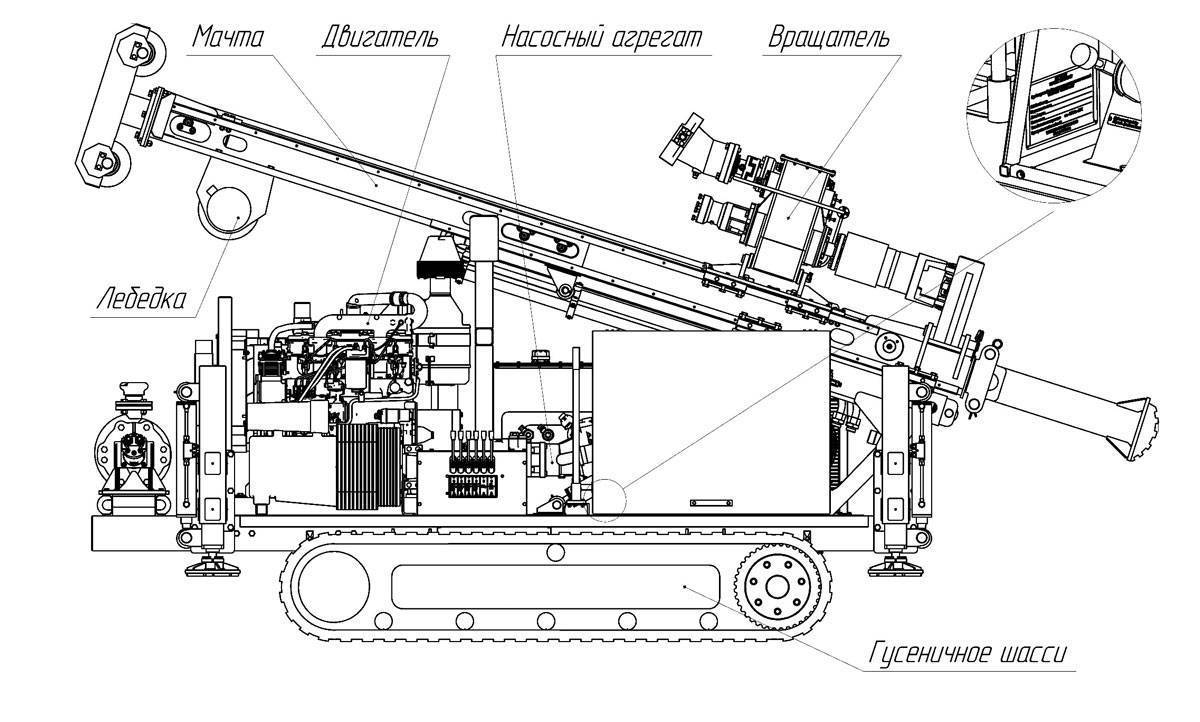

Описание конструкции МБУ

Бурение скважин малогабаритной установкой – наиболее простой в техническом плане процесс. В основе технологии – электромеханическое или гидравлическое бурение с использованием шнекового или ударного оборудования. В остальном принцип работ тот же, что и с крупногабаритными аналогами. Чаще всего МГБУ используют для скважины на песке.

Стационарные и самоходные конструкции

Малогабаритные установки для бурения разделяют на самоходные и стационарные. Первые устанавливаются на гусеничную или колесную базу и отличаются манёвренностью. К тому же такие системы не нуждаются в электропитании. Бурение происходит за счет увеличенной массы рабочего инструмента и от бортовой силовой установки.

Бурение скважин на воду стационарной малогабаритной установкой актуально для работ внутри помещений. Стационарные МГБУ представляют собой систему разборных модулей.

Устройство малогабаритных буровых установок

МГБУ бывают гидравлические и электромеханические. Гидравлические работают, используя ударную силу. Они легкие и маневренные, просты в эксплуатации. Разработать скважину под ключ гидравлической малогабаритной буровой установкой можно самостоятельно, заплатив только за аренду техники.

Гидравлические МГБУ справляются даже с плотным грунтом, поскольку их можно размягчить специальной промывочной жидкостью. Однако такие установки имеют небольшую мощность и, подходят для скважин до 100 метров.

Основные элементы конструкции гидравлического оборудования:

  • металлический каркас;
  • двигатель;
  • вертлюг, который нужен для придания стабильности и прочной фиксации бурового инструмента;
  • буровой инструмент – штанги различного диаметра с наконечниками;
  • шланги, которые соединяют помпу и вертлюг;
  • разные фитинги для подачи буровой жидкости по трубопроводу.

Электромеханические МГБУ работают от сети или генератора, и состоят из следующих элементов:

  • электродвигатель и редуктор, который преобразует энергию мотора и направляет ее на бур;
  • вертлюг;
  • лебедка, которая спускает и поднимает обсадные трубы;
  • буровой механизм – шнек или штанга с долото на конце.

Основное достоинство МГБУ – это малый вес, компактность и маневренность.

Поделиться

Изготовление шнековой МГБУ

Шнековые буры для бурения скважин, являются одними из самых распространенных для самостоятельного изготовления. Это обусловлено тремя  причинами:

  1. Простота изготовления.
  2. Низкая стоимость конструкции.
  3. Легкость в использовании.

Ручной бур для скважины состоит из:

  • основной штанги с буровым наконечником;
  • съемных ручек;
  • дополнительных буровых штанг;

Наконечник делается довольно просто. Для этого понадобится:

  • сварка, болгарка, ручной инструмент;
  • металлическая труба, диаметр 40 мм, а толщина стенки 3,5мм;
  • два отрезных металлических диска, диаметром 150 и 100 мм;
  • болт и гайка М20;
  • сверло для перфоратора или дрели, с диаметром около 20 мм.

Устройство бура

Инструкция, как сделать бур для бурения скважин своими руками:

  • отрезается кусок заготовки 500 мм;
  • к самому низу, приваривается сверло – оно служит наконечником;
  • сверху, вваривается болт;
  • теперь нужно изготовить наконечник. Для этого приготовленные диски распиваются на две части и привариваются к основанию трубы под углом около 35-45 градусов;
  • первым к трубе приваривается диск с меньшем диаметром, больший должен располагаться сверху – так бурить будет гораздо легче;
  • в результате получается основная часть бура;
  • рукоятка изготавливается просто – к трубе длинной 50-70 см, перпендикулярно приваривается кусок круглой трубы длинной 40-50 см. При этом, не нужно глушить ее края – при необходимости в них вставляются вставки меньшего диаметра. Т.е. длина рычага увеличивается и бурить становится легче;

Бурильная установка для скважин шнекового типа работает таким образом:

  • наконечник ввинчивается в землю и постепенно заглубляется;
  • срезаемый лопастями грунт, перемещается на верх лопастей, поэтому бур необходимо периодически извлекать и доставать землю;
  • как только основная часть опустится достаточно глубоко, ручной бур для скважины наращивается дополнительными штангами;
  • для этого снимается верхняя часть с ручками, присоединяется новая штанга и продолжается бурение.

Лопасти бура

Поэтому, потребуется заранее приготовить эти элементы. Для их соединения между собой обычно используется два варианта:

  1. Резьбовое соединение.
  2. Шплинтование.

Основной минус любой резьбы, в том, что она можется забиться. С другой стороны, такое соединение очень надежное. Если используется шплинт, то учитывая большую нагрузку – он должен быть прочным. Оптимальный вариант использовать болты М10.

Для изготовления штанг, применяется такая же труба, как и для остальных частей бура.

Наиболее популярное оборудование для бурения скважин для воды МГБУ

Наибольшей востребованностью пользуются малогабаритные бурильные машины. Для их изготовления нужно подготовить такие комплектующие:

Малогабаритные бурильные машины.

  • металлическая рама (каркас) с треугольной стойкой;
  • желонка, в роли которой выступает тяжелый отрезок трубы со скосом;
  • стальной трос либо крепкий канат;
  • редуктор с мотором;
  • лебедка.

Каркас, на котором держится оборудование, должен быть прочным и высоким (2-3 м). Желонка — это основная ударная деталь, для которой лучше использовать стальную фурму длиной 1-2 м массой около 80 кг. С одной стороны нужно прикрепить рычаг для фиксации троса. Внизу делается зубчатая либо кольцевая заточка, ее торцы лучше предварительно закалить в специальной печи.

Редуктор с мотором и барабаном для каната ускоряет и упрощает подъем бура. С помощью лебедки поднимается желонка.

Установка «Колибри»

«Колибри» — это гидрофицированная буровая машина, которую можно быстро и без использования дополнительных инструментов собрать и разобрать на части. В разобранном виде установку могут транспортировать 2 человека.

Характеризуется высокой производительностью, доступной ценой. Подходит для бурения колодцев шнековым, колонковым и шарошечным методами, для разработки наклонных и вертикальных скважин.

Установка «Гидробур»

Бурильный станок «Гидробур» подходит для эксплуатации на различных видах почв, в том числе гранитных породах. Бурение выполняется абразивной или алмазной желонкой. Станок приводит в движение привод либо лебедка (зависит от модели).

Установка ТМ-80

ТМ-80 — прицепной бурильный аппарат с мотором мощностью 80 л.с. Работает с промывкой на глубине около 200 м. Начальный диаметр бура — 300 мм. Крутящий момент может достигать 1450 Н*м.

Установка УМГБ-2

УМГБ-2 — малогабаритная буровая машина переносного типа, разработанная для бурения скважин на воду глубиной до 80 м. Машина разбирается на блоки без использования специальных инструментов. Можно перевозить в прицепе или микроавтобусе.

Самостоятельное изготовление

В данном случае долото должно подбираться в соответствии с теми материалами, которые расположены в грунте. Оно может иметь различный угол наклона. Если работать приходится с твердыми грунтами, то угол должен быть равен приблизительно 110°. А если работать приходится с мягкими породами, то угол должен составлять приблизительно 50°. От этого во многом зависит скорость бурения скважины. Долото тоже может иметь разнообразную форму. Она во многом зависит от того, какой тип грунта обрабатывается с помощью агрегата.

Здесь должен присутствовать вертлюг, буровая штанга и лопастной бур. При этом внутри штанги располагается шланг. С помощью вертлюга в этот шланг подается буровой раствор. Этот элемент конструкции практически невозможно создать самостоятельно, поэтому придется обращаться за помощью к специалистам. Здесь очень важна герметичность детали. В противном случае может происходить утечка раствора.

Штанга является промежуточным звеном конструкции буровой установки. С ее помощью производится передача вращательного движения от рук или двигателя непосредственно к рабочему агрегату, которым в данном случае является лопастной бур. Как уже отмечалось немного раньше, через эту штангу проходит шланг, который позволяет перемещать буровой раствор. Чаще всего высота подобной детали не превышает 1,8 м. При желании эту высоту можно нарастить. Для этого используются специальные замковые соединения. Они должны быть прочными и надежными, чтобы наращивание не обернулось трагедией для работников и самой установки.

В чем преимущества самодельных МГБУ

Бурильная установка для скважин самостоятельного изготовления, имеет ряд достоинств:

  • экономия средств – с финансовой точки зрения, бурилка, изготовленная самостоятельно получается в несколько раз дешевле покупной;
  • простота конструкции – за счет простого устройства, процесс изготовления не требует применения специфического оборудования или недоступных деталей. Поэтому в техническом плане, ручной бур для скважины мало чем уступает заводским аналогам;
  • есть возможность подогнать устройство под свои потребности, в случае же с покупными моделями, приходится довольствоваться тем, что есть. Либо модернизировать конструкцию самостоятельно;
  • компактность и простота – разборные МГБУ легко транспортировать, т.к. они имеют малый вес, а небольшие габариты позволяют использовать их в любых местах.

Естественно, что все эти преимущества будут действительны, если бурильная установка для скважин сделана качественно. Поэтому, к ее изготовлению нужно подходить серьезно.

Шнековое бурение малогабаритными установками

Один из самых распространенных способов, которым открывается скважина при помощи малогабаритной буровой установки, – шнековое бурение. Используют этот способ на грунтах песчаного и гравийно-песчаного состава. Преимуществом этого бурения является скорость проходки.

Способ удобен тем, что вместе с бурением происходят продавливание и укладка стен скважины, за счет чего удерживается и предотвращается породное обрушение.

Обсадные колонны при бурении шнеками могут быть как из бетона, так и из стали. Использование этого способа практически исключает промывание в процессе бурения.

Винтовым шнеком – трубой с обвитием стальной лентой – происходит удаление выбранной породы из забоя. Буровые механизмы, используемые при бурении шнеками, оборудованы подвижными вращателями. Между собой соединение шнеков производится резьбами или деталями с фигурным сечением.

На шнеках, которые могут быть как герметичными, так и с полостью внутри, установлены реверсивные замки с различными долотами. Такие замковые соединения выполняются из высококачественной стали с максимальной износоустойчивостью, за счет чего сокращено время скважинного открытия.

Малогабаритным оборудованием шнековым способом бурение грунтов с мягкой или рыхлой консистенцией проводится долотом с углом лопастей 30-60 градусов к забою, а в грунтах плотной и гравийно-галечной консистенции угол лопастей на долоте устанавливается на 90 градусов.

От того, насколько твердый грунт, зависит угол долота.

При бурении скважин малогабаритным оборудованием разрушаемый грунт поднимается по шнековой спирали, а режущие детали бура получают охлаждение от породы, которая разрушается. На средней скорости транспортирования разрушенной породы ее объем не должен быть больше, чем 0,2-0,4 от общего пространственного объема.

При использовании шнеков, размер которых свыше 100 мм, частота вращения составляет 150-200 об/мин, а если размер не превышает 100 мм – не более 500 об/мин.

В малогабаритных установках используются литые буровые головки, оборудованные хвостовиками и лопастями для реза с наплавлением твердым сплавом. Если таким станком бурится твердый грунт, головка имеет оснащение техническими алмазами.

При использовании малогабаритного станка глубина бурения составляет размер штанги, после чего происходит остановка. Штангу изымают, отсоединяют от шпинделя и наращивают. Затем бурение продолжается в том же режиме.

Для бурения шнеками может быть использована одна из двух технологий: установка обсадной колонны или тампонирование скважинных стенок бетонирующим составом под давлением сверху.

Это один из самых скоростных методов бурения – около 30 метров прохода в сутки. При всех преимуществах у этого метода есть один недостаток: дебет скважины сравнительно невелик.

Способы и типы бурения скважин

Выбор способа бурения скважин для организации водоснабжения зависит от особенностей грунта, залегания водоносного слоя и от ряда иных факторов.

Какие существуют способы бурения

Эти работы производятся при помощи разных инструментов (долота и коронок, которые крепятся на буровую колонну). Это позволяет пробурить скважину нужного размера. По принципу работы бурового инструмента бурение можно разделить на следующие категории:

1. Вращательный способ бурения. Этот способ сооружения скважин производится путем вращения породаразрушающего инструмента вокруг своей оси. Этот способ высокопроизводителен, буровые работы стоят ниже, этим способом можно пробурить наклонные, горизонтальные и вертикальные скважины.

2. Вращательно-ударный способ бурения. Эффективный способ прохождения крепких горных пород. Принцип действия основан на том, что на вращательный элемент дополнительно воздействует пневмоударник, который крепится на буровую колонну.

3. Ударно-вращательный способ бурения. При этом способе основную функцию выполняет ударный компонент, а вращательный играет вспомогательную роль. Интенсивность и частота ударов здесь выше, а вращение – ниже, чем ц предыдущего способа.

4. Вибрационный способ бурения. При этом способе бурение производится путем передачи вибрационных или виброударные импульсов породоразрушающему инструменту. Этот способ применяется для бурения мягких рыхлых пород.

5. Вибрационно-вращательный способ бурения. Этот способ подразумевает наряду с вибрационным воздействием на породу оказывается вращательное воздействие и осевая нагрузка. Этот метод применяется для разрушение более плотных пород.

6. Способ бурения задавливания. Породоразрушающий инструмент погружается в мягкий грунт, и бурение производится за счет осевой нагрузки установки.

В основном, для бурения скважин на воду, применяется вращательный метод. Этот способ экономичен, и позволяет соорудить скважину в любом грунте. В зависимости от вида породы и глубины скважины применяются три разных типа бурения.

Колонковое бурение

Этот вид буровых работ производится на песчаных и мягких глинистых грунтах. Бурение скважины на песок производится при помощи долота или коронки, которая крепится на трубу. Этот вид применяют и на более твердых породах, но в таком случае необходимо подавать промывочную жидкость. Иногда для очистки скважины применяется продувка воздухом, который подается при помощи компрессора.

Шнековое бурение

Этот вид применяется для сооружения скважин для целей водоснабжения в частных хозяйствах. Бурение скважины на воду производится с помощью шнека. Шнек представляет собой стержень с лопастями. Шнек так ввинчивается в породу, что вместе с погружением происходит извлечение грунта. Такой вид рекомендован в среднеплотных грунтах на глубину не более 30 метров. На более глубоких уровнях порода перестает извлекаться, поэтому этот метод применять для более глубоких слоев нецелесообразно.

Роторное бурение

Роторное бурение применяется для сооружения скважин до 130 метров в глубину. Этим способом можно произвести бурение артезианской скважины для воды высокого качества. Роторная установка справляется с грунтами любой плотности. Использование ротора подразумевает обязательную подачу промывочной жидкости. Именно поэтому роторное бурение невозможно применять при низких температурах.

Современные технологии позволяют решить любую задачу, связанную с бурением. Нужно только определиться с видом работ.

Достоинства самодельных бурильных установок

Самодельные малогабаритные скважинные установки обладают следующими преимуществами:

Самодельная бурильная установка.

  • небольшие размеры, что позволяет не испортить ландшафт приусадебного участка;
  • длительный эксплуатационный период, возможный благодаря промывочной жидкости, из-за которой оборудование не перегревается;
  • простота использования — с бурением можно справиться даже в одиночку;
  • экономическая выгода — для бурения не нужно оплачивать работу специалистов, покупать дорогостоящее буровое оборудование.

Самодельная скважинная система выгодна, когда пользователь хочет не только проводить работы на своей территории, но и помогать другим людям.

Сборка малогабаритной буровой установки с ручным приводом

Буровой аппарат для скважин на воду, например роторный с ручным приводом, можно изготовить в домашних условиях. Для этого необходимо подготовить такие комплектующие:

  • вертлюг;
  • бур лопастного типа;
  • редуктор с двигателем;
  • буровые штанги;
  • мотопомпу;
  • лебедку;
  • прочный стальной каркас;
  • водонапорный шланг.

Чтобы конструкция была эффективной на каменистой местности, используйте детали исключительно из высокопрочной легированной стали с высокой устойчивостью к вибрациям и коррозии.

Вертлюг рекомендуется купить готовый, выполненный из качественной прочной стали. Бур лопастного типа — основной инструмент для дробления твердой каменистой почвы, он должен быть из высокопрочного металла.

Одним из комплектующих для бурового ротарного аппарата является вертлюг.

Редуктор с двигателем расположен на подвижном сегменте аппарата, который передвигается по двум осям лебедкой. Буровые штанги соединяют рабочий элемент с главным устройством. Количество штанг зависит от глубины размещения подземного источника, а их длина находится в диапазоне 1-2 м.

Рама должна быть крепкой, гарантировать прочное и долговечное крепление деталей, не шататься.

Изготовление установки для бурения с электрическим приводом

Чтобы самостоятельно изготовить буровой аппарат с электроприводом, необходимо подготовить следующие приспособления:

  • электрическая дрель с комплектом сверл;
  • отвертка;
  • сварочный станок;
  • болгарка;
  • бур;
  • рама;
  • редуктор;
  • стакан.

Чтобы вода подавалась в колодец, необходимо подсоединить систему к редуктору, который играет роль электрического привода. Канал очищается желонкой в процессе бурения.

Процедура сборки бурового станка состоит из таких шагов:

  • изготовление из стального патрубка стакана диаметром около 12 см (тяжелый стакан быстрее будет пробивать землю);
  • проделывание треугольных зубчатых отверстий в патрубке;
  • подготовка котлована;
  • изготовление бура диаметром 10 см из стальной фурмы и нарезка винтовой резьбы сверху;
  • монтаж винтовой детали диаметром 22 см на верхушку;
  • изготовление двухвиткового шнека;
  • прикрепление острых режущих элементов к шнеку.

Для ручной эксплуатации можно добавить к конструкции еще один кусок трубы, формирующий тройник.

Поиск клиентов

Статистика популярности поиска в интернете услуг по бурению скважин

С учетом средних тарифов на российском рынке бурение скважин как бизнес может приносить впечатляющую прибыль. Но для того чтобы обеспечить себя заказами, нужно постоянно искать новых клиентов, ведь подобную услугу, как правило, заказывают только один раз — при покупке или реконструкции дома или дачи. Соответственно, бизнесмену приходится использовать все доступные рекламные инструменты:

  • В местных печатных изданиях и газетах с объявлениями следует разместить блоки с рекламой предприятия и контактными данными.
  • На въездах в частный сектор, близлежащие деревни и коттеджные поселки можно установить бигборды или перетяжки.
  • Внутри этих районов в проходимых местах, на остановках и возле магазинов нужно расклеить листовки. Их же можно разложить в почтовые ящики владельцев домов.
  • Если конструкция служебных автомобилей позволяет, рекомендуется изготовить для них рекламные наклейки. Их крепят на стекло, на двери или к бортам кузова.
  • Стоит заключить соглашения о взаимной рекламе со строительными бригадами и другими компаниями, обслуживающими население в загородных районах.
  • Буровой фирме необходим хотя бы одностраничный сайт. Можно описать здесь ключевые преимущества и разместить форму для заказа обратного звонка.
  • Приводить потенциальных клиентов на сайт из поисковых систем быстрее всего с помощью контекстной рекламы, настроенной на показ в определенном регионе.

Виды скважин

Скважины бывают 3 основных видов:

  • фильтровыми;
  • артезианскими;
  • абиссинскими.

Фильтровая скважина выкапывается до глубины 40-50 метров. Пределом для нее служит песчаный слой. Глубже него бурение скважин данного типа не проводится.

Артезианские считаются самыми глубокими типами. Глубина их пробуривания колеблется в диапазоне от 50 до 400 метров. Основная цель таких отверстий — получение чистой артезианской воды высокого качества.

Абиссинские — самые неглубокие. Глубина их пробуривания не превышает 30 метров. При создании отверстий такого типа не используется погружной насос по причине небольшого диаметра трубы.

Для частных домов организации, осуществляющие бурение скважин, вырывают колодец фильтрового типа на глубину от 40 до 50 метров. Подобные водоскважины часто называют артезианскими, что приводит к подмене понятий. Отличие их от фильтровых колодцев не только в глубине, но и качестве получаемой воды. Большая разница в цене работ и сложности проведения.

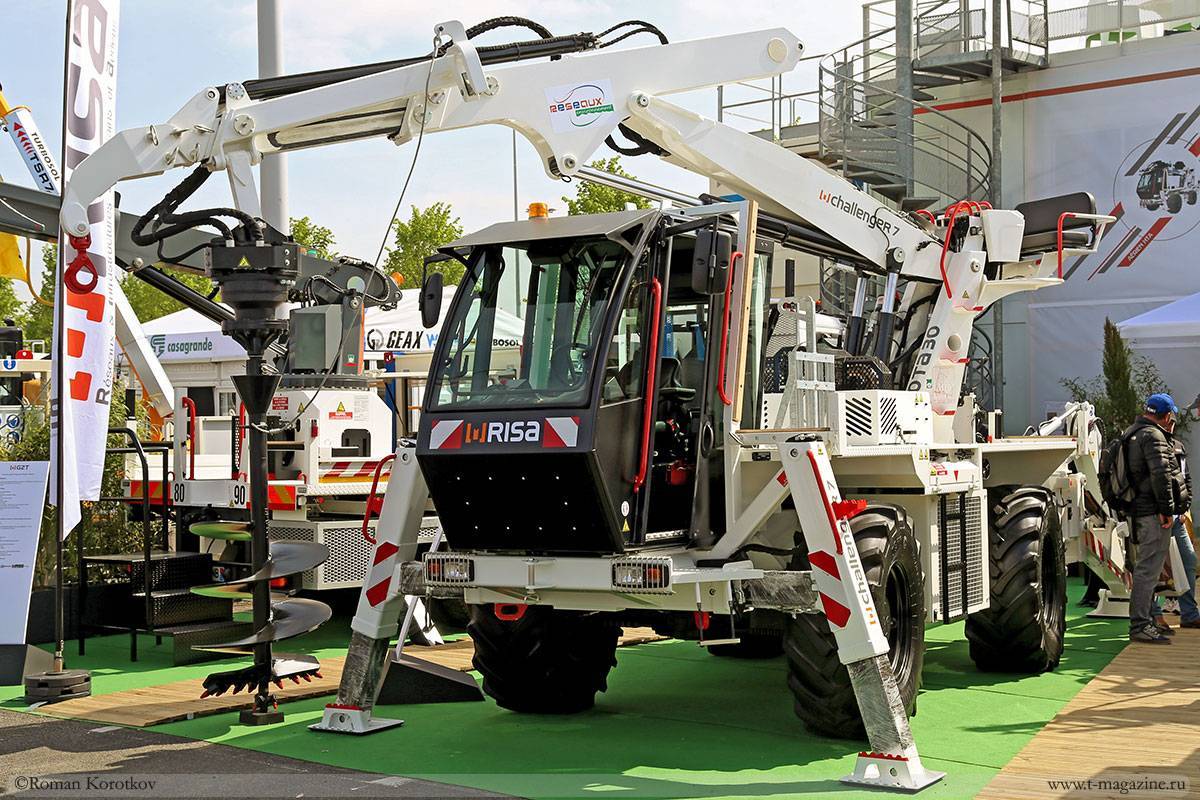

Использование самоходных устройств

Такие буровые агрегаты имеют свои особенности. Нет необходимости в специальном транспорте для перевоза агрегата. Для того чтобы перевести такое устройство, подойдет грузовая газель. Размер оборудования зависит от необходимой глубины бурения скважины.

Бурение скважины может выполняться для разных целей:

  • Для поиска газа или нефти;
  • Для выполнения работ по укреплению береговых линий на каналах, по которым ходят суда;
  • Для установки свай под залитие фундамента;
  • Для получения воды на участках, где нет возможности подключения к центральному водопроводу;
  • Для применения скважин в промышленных целях.

В основном на самоходных платформах устанавливают оборудование гидравлического или механического типа.

Что касается обычного двигателя, то в этом случае передача переключается на бурение, и двигатель через редуктор начинает вращать буровую установку.

Следует отметить, что стоимость малогабаритной машины меньше, а ассортимент довольно большой. Переносная мобильная техника не только компактная, но и стоит, как обычный станок. Самопроходные МГБУ — это настоящий приз для ответственного хозяина. Производители постарались, чтобы такие станки имели хороший показатель продуктивности.

Установка обсадной трубы

Обсадка устанавливается одним из двух способов:

  1. Скважину проходят буром большего, чем обсадная труба, диаметром, после чего ее опускают в уже готовый ствол, постепенно наращивая и придерживая бурильным воротом. Пространство между трубой и стенками скважины заполняют гравием, глиной или бетоном. Такой способ применяется на плотных несыпучих или вязких грунтах при заглублении до 10 м.
  2. Проходка выполняется буром меньшего диаметра. Параллельно с бурением обсадная труба с силой загоняется в ствол, для чего ее нижний торец снабжается режущим элементом – фрезером. Данный метод является более надежным. Но его нельзя применять на вязких грунтах.

Сегодня применяют как металлические, так и полимерные обсадки.

Монтаж обсадной трубы

В обоих случаях следует брать не обычную водопроводную трубу, а специально изготовленную для данной функции. Пластиковую обсадную трубу легко можно повредить буром или колонной изнутри. Поэтому в тех случаях, когда обсадка производится одновременно с бурением, на буровую штангу через каждые 3 – 5 м следует устанавливать пружинные центраторы.

Металлические обсадные трубы наращивают с помощью резьбовых муфт или электросварки, пластиковые – соединением в раструб или муфтами, которые сажают на клей или приваривают. В последнем случае (он является наиболее предпочтительным) применяется специальный инструмент – паяльник, который расплавляет стенки трубы и муфты, после чего они объединяются в цельное изделие.

Бизнес-план бурения скважин на воду

Чтобы оценить капиталоемкость проекта, понадобится бизнес-план бурения скважин. Поскольку сырье, материалы, офис и производственное помещение на начальном этапе не нужны, расходы предпринимателя ограничатся в основном покупкой оборудования и размещением рекламных объявлений:

Инвестиции в бурение скважин

СтатьяСумма, руб.
Регистрация ИП800
Открытие расчетного счета2300
Буровое оборудование2650000
Печатная реклама30000
Интернет реклама50000
Хозяйственные расходы12000
Итого:2745100

Кроме того, владельцу предприятия каждый месяц придется выплачивать рабочим зарплату, заботиться о привлечении клиентов и оплачивать стоянку для спецтехники, если свободной охраняемой площадки у него в наличии нет. В перечень ежемесячных издержек входят и менее существенные статьи расходов:

Текущие расходы буровой фирмы

СтатьяСумма, руб.
Взносы ИП3020
Банковское обслуживание1000
Фонд зарплаты116600
Рекламная поддержка20000
Аренда стоянки для техники9000
Хозяйственные расходы6000
Итого:155620

Этапы процесса

Технология реализуется в такой последовательности:

  • Поверхность очищают от мусора и посторонних предметов.
  • Недалеко от будущего отверстия роют яму двухметровой глубины для слива промывочной жидкости.
  • В грунте пробивают отверстие для размещения бура, коронку соединяют с колонковой трубой, она наращивается по мере проходки.
  • После с бурильными трубами – верхняя закрепляется в буровом станке, работающем от двигателя – в такой способ начинается проходка.
  • При полном заполнении трубы ее поднимают на поверхность, извлекая из нее породу при помощи молотка, удары наносят не слишком сильно.
  • Бур опять погружают в скважину и бурят, пока не достигнут необходимой глубины.

Бурение проходит с промывкой, но если для этого нет достаточного объема воды, рабочий процесс осуществляют на сухую. Если в работе специалисты задействуют алмазный инструмент, для регулярной промывки они используют специальную эмульсию.

В случае песчаного грунта, добавляют в раствор жидкое стекло, глинистую массу, укрепляющие стенки отверстия.

Для грунтов с неустойчивой структурой, скважину, в процессе углубления, укрепляют обсадными трубами. Часто, вместо промывания водой, используют более дешевую продувку сжатым воздухом.

Монтаж оборудования

Монтаж буровой установки может быть произведен самостоятельно. Для этого потребуется выполнять ряд действий. Если мастер решил применить ударно-канатную установку, потребуется установить станину. На ней будет производиться поднятие и опускание снаряда.

Если оборудование не имеет редукторного мотора для наматывания троса на катушку, его следует установить самостоятельно. Это значительно облегчает процесс бурения. К тросу необходимо привязать утяжелитель. Вес патрона должен составлять не менее 80 кг.

Чтобы эффективно очистить забой от грунта, применяется такой конструкционный элемент, как «стакан». Это толстостенная стальная труба, которая внизу имеет острые зубья. Вверху «стакана» крепится канат. Весь патрон обычно имеет длины от 1 до 1,5 м.

Далее вся конструкция закрепляется на треноге в виде вышки. Она должна иметь вверху достаточное для свободного движения штанги отверстие.

Технологические особенности проведения работ

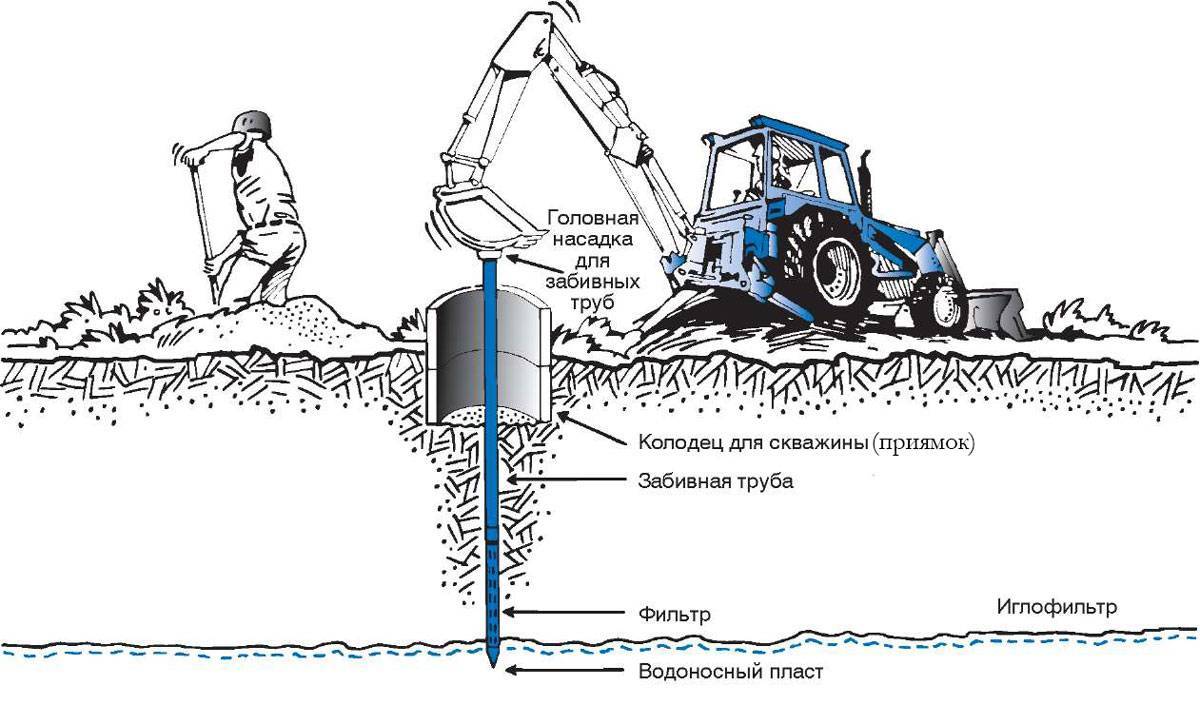

Для разработки скважины используют буровую установку. Перед началом работ роют приямок размером 1,5х1,5 м и глубиной 2м. Он нужен для того, чтобы система водоснабжения оказалась ниже уровня промерзания почвы.

В центр приямка устанавливают бурильное оборудование. Процесс бурения осуществляют разными способами, выбор которого зависит от типа почвы и глубины залегания вод, но всегда состоит из трех этапов:

  • точечное целенаправленное разрушение почвы;
  • выемка лишнего грунта на поверхность;
  • прочистка и укрепление ствола.

Чтобы избежать обвала грунта со стен, колодец укрепляют обсадными трубами. Промежуток между наружной частью трубы и земляным слоем заливают цементным раствором для придания прочности конструкции.

Внутрь колодца устанавливается глубинный насос, с помощью которого вода подается наверх.

Гидробурение скважины

Малогабаритные установки для бурения скважин на воду не такая и сложная, но при ее использовании следует придерживаться некоторых правил, иначе вы рискуете не добиться того, чего хотите. И так, как делается бурение скважин на воду малогабаритной переносной установкой.

Инструменты для гидробурения

Гидробурение – один из наиболее простых методов для создания на вашем участке скважины. Для него используется сила самой воды, находящейся под значительным давлением.
Давайте рассмотрим, какими же положительными качествами обладает гидробурение.К ним относятся следующие характеристики:

  • Малогабаритная буровая установка довольно легка в применении и не требует специальных знаний;
  • Экономичность метода, такую установку можно не покупать, а просто арендовать и цена будет не такой и большой;;
  • Вся работа выполняется полностью своими руками, нет необходимости в наемных рабочих или привлечении друзей;
  • Занимает мало времени.

Как уже было сказано выше, то для данного метода потребуется малая бурильная установка. Она не занимает много места и проста в обращении.
Собирать ее тоже довольно быстро. Основа работы установки заключается в том, что происходит вымывание грунта при помощи большого напора воды.МБУ состоит из таких компонентов:

  • Разборная рама из металла;
  • Двигатель, за счет которого происходит передача усиления на бур;
  • Инструмент для бурения;
  • Водяная помпа, которая отвечает за силу давления;
  • Лебедка;
  • Вертлюг – часть рабочего контура, необходимая для скользящего крепления других элементов;
  • Разведочный или лепестковый бур для грунта;
  • Шланги, соединяющие помпу и вертлюгу;
  • Буровые штанги для формирования колонны;
  • Управленческий блок МБУ.

На то, чтобы собрать все вышеперечисленные детали потребуется около часа времени

Малые габариты установки дают возможность пользоваться МБУ на небольшом пространстве.
Обратите внимание, что необходимо будет сделать приямки для установки

Собираем установку

Алгоритм монтажа МБУ. Тщательно относитесь к этому порядку, его нарушение может привести к поломке оборудования.Итак:

  • Сборка металлической конструкции осуществляется по инструкции.
  • Работа над выемками и приямками. Они располагаются на расстоянии 1-1,5 метров от самой установки. В них должен быть буровой раствор, использующийся для гидробурения.
  • Необходимо сделать приямок-фильтр и основной приямок. Фильтр находится ближе к установке, его ширина, длина и глубина – до 0,7 м. Основной необходимо сделать немного дальше.
    Между этими двумя приямками вырывается неглубокая траншея, связывающая их. Его размеры – около метра по длине, ширине и глубине. Водяная помпа находится после основного приямка.
  • Шланг из входного отверстия помпы идет к основному приямку. К буровой установке прикрепляется подающий шланг, идущий из выходного отверстия помпы.
    Этот шланг при помощи штанги соединяется с вертлюгом. Через вертлюг в скважину осуществляется подача бурового раствора. Уже отработанный раствор из скважины оказывается в приямке-фильтре, где грунт будет оседать, а раствор постепенно перетекает в основной приямок и используется снова.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
