Буровая установка своими руками

Вы задали параметры бурения ( 50м и ф300) малодоступные даже мощным промышленным передвижным буровым установкам . Меньше смотрите рекламу буровых с откровенным разводиловом . Ребята продают установку за 70 — 120 тыр , а потом тихо прикалываются , что человек будет с ней делать . В лучшем случае под заборные столбики лунки сделать сможет , если камней не будет.

Понятно , что всех привлекает доход от бурения скважин , или желание избежать затрат на бурение своей . Но надо понимать , что это серьезная профессия и серьезная техника , которая испытывает экстремальные механические нагрузки в основном импульсного рваного типа ( прихваты бур.колонны, заклин инструмента и десятки других). Техника должна иметь многократный запас прочности. Или думаете зря небольшая буровая на недорогом вездеходе стоит несколько миллионов .

Помните , что бурение под контролем гортехнадзора , которого в наше время никто не видит , но как только случится несчастный случай ( что с самоделками очень вероятно) он тут же нарисуется и мало не будет .

Вы задали параметр 300мм на 50м . Допустим каким то чудом проковыряли . Но ведь надо еще обсадить трубами . Трубы таких диаметров толстостенные и тяжелые . Или думаете , что буровая в рекмаме весом 150кг сможет опустить несколько тонн труб , которые лезут неохотно , которые надо поддернуть вверх с учетом трения или придавить вниз гидравликой , или с одновременным проворотом . При обсадке таких диаметров на мощной буровой БА-15 или УРБ 3А3 трос на 18-20мм с талевой системой в 4 каната воет как гитарная струна и люди со слабой психикой просто убегают (ну это конечно чуть глубже 50м , но примерные параметры мощности подъемного механизма демонстрирует).

Короче , для ваших задач нужна приводная мощность около 30-40 КВт (электро или дизель) , мощный понижающий редуктор и желательно с коробкой передач , лебедка на 2,5-4 тонны с хорошей талевой системой , грузоподъемную мачту под ожидаемые нагрузки . Естественно все надо скомпоновать , обеспечить устойчивость и безопасность . Помните — бурение один из очень опасных по травматизму видов деятельности . Рвутся тросы , лопаются буровые штанги , замки и прочее железо . Рвутся коленвалы , разлетаются поршни и шатуны у дизелей . Буровые насосы в аварийных режимах выдают огромные давления , способные рвать даже мощные специальные шланги и их обвязку . Соответственно все это сопровождается разлетом иногда огромных по массе железяк с очевидными последствиями .

Это несколько шрихов , подумайте надо оно вам . Если надо — то необходимо серьезно учиться .

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

Технология сборки МГБУ (малогабаритной буровой установки)

Итак, рабочий механизм буровой установки подготовлен, теперь можно приступать непосредственно к сборке всей конструкции. Учтите, что вам понадобятся некоторые инструменты для работы: электродрель, болгарка, сварочный аппарат, а также оцинкованная труба, сгон и крест сантехнический. Рассмотрим процесс сборки конструкции пошагово:

Подготавливаем отрезки трубы для создания основы бурильной установки. Их нужно будет крепить в сгон и крест. На концах отрезков труб нарежьте резьбу вглубь на пару сантиметров.

Детали буровой установки

К торцам металлических отрезков приварите предварительно заостренные пластины из металла (подобная установка позволит осуществлять непрерывную подачу воды).
Чтобы в установку осуществлялась подача воды, к одному из отрезков креста подсоедините насосный шланг.
Подсоединяем подготовленные детали к резьбовым соединениям. К нижней части основной трубы привариваем металлический отрезок с наконечником.
Приступаем к сбору основы установки из квадратного профиля. Металлические опоры соединяем с основной стойкой посредством сварки.
К профилю крепим двигатель и платформу. Сам профиль должен быть прикреплен к основной стойке таким образом, чтобы он свободно по ней перемещался.

Совет

Выбирая подходящий электродвигатель, особое внимание обратите на показатель мощности устройства: для комфортной и эффективной работы будет достаточно 0,5 лошадиной силы.

Мощность двигателя будет регулироваться при помощи редуктора, к валу которого нужно прикрепить фланец. К нему крепим еще один, а между фланцами прокладываем резиновую шайбу.
Осталось осуществить последний шаг – проверить подачу воды. Она должна происходить бесперебойно.

На этом мы заканчиваем рассмотрение технологии создания в домашних условиях буровой установки для подачи воды. Желаем удачи!

Простейшая установка для шнекового бурения

Если водоносные слои неглубоко, грунты мягкие, можно обойтись механической буровой установкой со шнеком. Это та же тренога или любая другая рама с блоком через который перекинут трос. Только вместо желонки или бурового стакана к тросу привязан шнек. В верхней его части имеется перекладина, при помощи которой его проворачивают.

Ручная буровая установка со шнеком

Для облегчения процесса желательно наличие лебедки или хотя-бы ворота (по типу колодезного). Но можно сделать роторную бурилку, похожую на описанную выше. Изменится только строение вертлюга — он нужен без отвода под подачу воды. Работа одной из бурильных установок, собранной мастеровым человеком своими руками, из подручных материалов — на следующем видео. Можно рассмотреть и особенности конструкции.

И последний момент — видео о том, как сделать шнек для буровой установки своими руками.

Разновидности скважин

Перед тем, как приступить к работе, требуется выбрать подходящую разновидность скважины. В соответствии тому, насколько глубоко пролегает пласт воды, выделяют три основных вида проходок:

Абиссинский колодец.
Фильтровая скважина.
Артезианская скважина.

А теперь рассмотрим особенности каждой выработки. Абиссинский колодец – упрощенный вариант проходки, пробурить который можно практически в любом месте. Существенным недостатком такой скважины называют относительно низкое качество воды. Чаще ее применяют для полива или иных схожих нужд. Для употребления в пищу такая вода не подходит или может использоваться только после многоуровневой очистки. Обусловлено это тем, что воды, залегающие на малой глубине, подпитываются осадками и содержат вредные примеси.

Независимо от вида скважины, обязательным является наличие насосаИсточник абиссинскийколодец.рф

Для подготовки абиссинского колодца, который нередко именуется скважиной-иглой, применяется чаще технология забивки, задействовать которую для работ над проходками других видов нельзя. При наличии необходимого оборудования и помощников выполнить работы по изготовлению подобного колодца можно в течение одного дня.

Перед тем, как пробурить скважину своими руками, рекомендуется заранее подсчитать, какой именно запас воды необходим. К примеру, если требуется обеспечить дом, баню, иные надворные постройки, лучше остановить выбор на фильтровой скважине – ее дебит достаточен, а пробурить такую проходку относительно просто. Глубина залегания пластов воды в этом случае составляет от 20 до 30 метров.

Лучшим вариантом называют артезианские источники – они не заиливаются, поскольку вода содержится в трещинах скальных пород, не содержит вредных примесей, не нуждается в фильтрации и полностью пригодна для питья. Единственный ее недостаток – глубина залегания вод, которая может составлять от 30 до 100 и более метров. Вероятно, практически каждый сейчас задумался о том, как бурить скважину под воду своими руками, учитывая столь значительную глубину. К сожалению, никак, этот вид скважины приведен здесь лишь для примера, добраться до артезианских вод посредством кустарных способов невозможно.

Артезианская скважинаИсточник стройбур33.рф

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

Бурильная установка с «патроном»

Бурильная установка с «патроном» Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельный шнек Основным рабочим элементом подобного механизма является бур.

Чертеж бурового шнека

Схема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

рабочий инструмент углубляется в грунт;
делается 3 поворота буром;
разрыхленный грунт извлекается и убирается.
Способ бурения скважины на воду с помощью шнека

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Как бурить скважины?

Проход к залегающему на мелководье водоносному слою можно выполнить своими руками применяя один из трех видов бурения:

ручное;
ударно-канатное;
ударное.

Способ выполнения колодца выбирается в зависимости от типа грунта и глубины прохода.

Ручное бурение скважин

При неиспользовании дополнительного оборудования, буровой треноги (вышки) и системы блоков пробурить «колодец» можно на глубину до 20 м.

Технология бурения:

На выбранном участке для прохода устанавливается тренога. Высота вышки должна быть выше на 1 -2 м, длина секции буровой штанги.
Лопатой делается углубление на один-два штыка для центрирования и направления прохода режущей кромки бура.
Для заглубления бура на глубине более одного метра вам понадобится помощь напарника. Одному человеку не по силам дальше выполнять бурение под сваи.
При возникновении трудностей с выемкой бура из отверстия необходимо провернуть его в обратную сторону бурения на 2 – 3 оборота и извлечь его.
Через каждые 500 мм заглубления необходимо извлекать бур и очищать от грунта.
Процесс бурения повторяется, пока рукоятка бурильной установки не достигнет уровня земли.
Бурильная штанга достается вместе с буром и удлиняется дополнительной секцией.
Все операции повторяются, пока не пробьетесь до водоносного слоя. Это определяется по виду извлекаемой почвы.
После достижения пласта с водой нужно продолжить бурение до твердого (водоупорного) слоя. Это позволит заполнить скважину максимальным объемом воды
Откачивание воды, содержащей грунт, можно осуществлять при помощи насоса ручного или погруженного типа.
Откачав 3 – 4 ведра мутной воды должна появиться чистая. Если не пошла прозрачная вода, то необходимо увеличить глубину выработки на 1,5 – 2 метра.

Совет: Используйте конструктивные возможности установки для извлечения максимального объема грунта, т. к. на эту операцию уходит много времени.

Инструменты:

тренога;
бур;
шланги для откачки воды;
составная бурильная штанга;
насос или помпа.

Ударно-канатное бурение

Скважина, выполненная этим способом бурения, обладает длительным сроком эксплуатации от 80 лет и больше, увеличенным запасом и притоком воды. Процесс работы заключается в разрушении и измельчении породы по замкнутому циклу специальным ударником.

Процесс бурения:

Буровая установка размещается над точкой для заглубления забивного стакана (скат, буровое долото).
Выполняется направляющее углубление для прохода ската.
Пробивку первого метра скважины можно выполнить вручную.
Далее устанавливается направляющая, в виде стальной трубы большего диаметра, чем диаметр стакана.
Сброс ската в трубу осуществляется путем освобождения лебедки при ударе грунт разрушается и измельчается, тем самым наполняя стакан. Наличие специального клапана препятствует высыпанию грунта из снаряда.
После чего происходит подъем стакана и выемка разбитой почвы.
Цикл повторяется опять, пока дойдете до водоносного слоя.

Такой способ бурения трудоемок и длится по времени до нескольких недель. Поэтому его лучше применять для выполнения скважин на таких видах грунта:

глина;
на суглинках;
на мягкой (обводненной) почве;

Ударное бурение

Принцип ударного прохода как ударно-канатного. Отличие в том, что долота для бурения находятся в забое и удар осуществляется по ним при помощи ударника. Таким способом можно проходить глубины больше 100 м.

Бурение можно осуществлять на многих видах грунтов:

мягкая земля – применяется клинообразное долото;
вязкий грунт – долото двутавровой формы;
твердые породы – крестовая форма долота;
валуны – пирамидальная форма долота.

Как происходит бурение:

устанавливается буровая установка;
в забой заводится долото, подобранное под определенный грунт;
спускается снаряд, масса от 500 до 2500 кг, с высоты от 300 до 1000 мм;
после удара грунт раскалывается, долото зарывается в почву;
снаряд поднимается и цикл повторяется;
частота цикла – 45 – 60 ударов/мин.;
после прохождения каждых 200 – 600 мм долото извлекается из забоя и очищается от земли.

Как сделать шариковую желонку

Изготовить такой инструмент своими руками будет относительно несложно. Для этого понадобиться кусок трубы большого сечения длиной 1-1.2 м с толщиной стенки 4-6 мм.

Также нужно будет приготовить стальной шар, диаметр которого должен составлять около половины диаметра трубы. Этот элемент в последующем будет играть роль клапана желонки.

Если найти металлический шар нужных размеров не удастся, его можно сделать и своими руками. Для этого нужно:

смешать свинцовую дробь с эпоксидной смолой;
залить полученную массу, к примеру, в детский игрушечный пластиковый шарик;
дождаться застывания смолы;
разрезать игрушку напополам и извлечь готовый шар.

Саму шариковую желонку изготавливают следующим образом:

приваривают к нижнему концу отрезка трубы шайбу;
закладывают внутрь шар;
на уровне 3-х радиусов шара устанавливают металлический ограничитель;
приваривают поверх трубы стальную решетку;
приваривают на решетку дугу для крепления троса.

Шайбу для шнека буровой установки следует использовать с отверстием диаметром чуть меньше диаметра шара. В верхней части корпуса желонки на заключительном этапе нужно вырезать окошко. Через него в последующем инструмент можно будет очищать от набившейся внутрь земли.

Ограничитель движения шара делают следующим образом:

просверливают в трубе параллельные отверстия;
продевают сквозь них штырь;
приваривают штырь к стенкам трубы.

Руководство по сборке самодельной буровой установки

Для собственноручной сборки буровой установки достаточно владеть минимальным опытом работы со сварочным агрегатом, электродрелью и болгаркой.

Заранее подготовьте требуемые приспособления. Вам понадобится:

инструмент для создания внешней дюймовой резьбы;
болгарка;
разводной ключ;
оцинкованная труба на полдюйма, а также сгон аналогичного размера;
сантехнический крест.

Подготовьте все необходимое и переходите к выполнению работы в соответствии с пошаговым руководством.

Первый шаг

Бурильная установка своими руками Подготовьте отрезки трубы для изготовления основной части бурильного приспособления. Трубы нужно будет крепить в сгон и крест. Для этого подготовьте на концах отрезков двухсантиметровую резьбу.

К торцам нескольких отрезков приварите заостренные пластины из металла. Они будут выполнять функции наконечников.

Такая установка предполагает выполнение бурения с постоянной подачей воды, благодаря которой непосредственно обустройство углубления и удаление грунта будут происходить проще.

Бурильная установка своими руками

Для подачи воды подсоедините к любому отверстию крестовой заготовки водопроводный либо насосный шланг. Подключение выполняйте с применением подходящего переходника.

Второй шаг

Приступайте к подсоединению деталей конструкции к резьбовым соединениям. Подключите к нижнему концу вашей рабочей трубы отрезок заготовки с обустроенным наконечником. Соединение выполняйте с использованием сгона.

Непосредственно бурение будет осуществляться путем углубления заостренного наконечника с поворотом рабочей установки. Заготовки с наконечниками должны иметь разную длину. Сначала вы используете самое короткое приспособление. После того как будет готово примерно метровое углубление, замените короткий наконечник несколько более длинным.

Бурильная установка своими руками

Третий шаг

Соберите основу буровой конструкции из профиля квадратного сечения. В данном случае основа будет представлять собой стойку с опорными составляющими конструкции. Опоры соединяются с основной стойкой посредством переходной площадки при помощи сварки.

К квадратному профилю прикрепите платформу и мотор. Сам профиль фиксируйте к стойке так, чтобы он мог передвигаться по стойке. Габариты используемого профиля должны немного превышать размеры стойки.

Бурильная установка своими руками

При выборе электродвигателя обязательно обращайте внимание на показатель его мощности. Для обеспечения оптимальных условий бурения будет достаточно мотора мощностью в 0,5 лошадиной силы

Бурильная установка своими руками Бурильная установка своими руками Бурильная установка своими руками Бурильная установка своими руками

Регулирование мощности выполняется при помощи редуктора. К валу редуктора нужно прикрепить фланец. К фланцу посредством болтов прикрепите еще один фланец. Между этими двумя фланцами должна находиться шайба из резины. Благодаря резиновой прокладке будут сглаживаться ударные нагрузки, появляющиеся при прохождении разных типов почвы.

Четвертый шаг

Подключите воду. Жидкость должна безостановочно подаваться к главному рабочему инструменту посредством бура. Без грамотно организованной подачи воды качество работы оборудования будет снижаться.

Решить упомянутую выше задачу можно путем установки ниже фланцев специального приспособления, изготовленного из стальной трубы. Подготовьте в отрезке трубы 2 отверстия с некоторым сдвигом в отношении друг другу.

Далее вам нужно сделать с обеих торцевых сторон трубы проточку для обустройства шариковых подшипников. Также вы должны подготовить дюймовую резьбу. Одним концом труба подключается к фланцу, а на другой ее конец будут установлены рабочие элементы.

В целях создания дополнительной влагоизоляции созданного приспособления поместите его в специальный тройник из полипропилена. Подключите к середине этого тройника переходник для подсоединения шланга водоснабжения.

Цены на шнеки для мотобуров

Шнек для мотобура

Принципы построения бурилки

При изготовлении буровой установки своими руками, рекомендован такой порядок действий:

Сначала должны быть вертлюг и штанги. Если вы не квалифицированный токарь или у вас нет такого на примете, то эти детали лучше купить. При их изготовлении требуется высокая точность, что можно достичь при высокой квалификации. Причем резьба на вертлюге и штангах должна быть одинаковой, или потребуется переходник. Резьба на штангах лучше — трапеция, так как потом конусную мало кто из токарей может сделать.
Купить мотор-редуктор. Если питание будет от 220 в, то характеристики его такие: мощность 2,2 кВт, оборотов — 60-70 в минуту (лучшие : 3МП 31,5 или 3МП 40 или 3МП 50). Более мощные поставить можно только при условии наличия питания в 380 В, да и более мощные редко нужны.
Покупаете лебедку, может быть ручной или электрической. Грузоподъемность желательно не менее 1 тонны (если есть возможность, лучше — больше).
Когда все эти составляющие имеются на руках, можно варить каркас и делать бур. Ведь все это оборудование крепится на него, а виды крепления могут быть разными, угадать невозможно.

Рама мини-буровой установки состоит из трех частей:

горизонтальной платформы;
вертикальной рамы;
подвижной рамы (каретка), на которой закреплен мотор.

Основа варится из толстостенной трубы — толщина стенки 4 мм, минимум — 3,5 мм. Лучше — из профилированной сечением 40*40 мм, 50*50 мм или около того, но подойдет и круглая. При изготовлении рамы малой буровой установки точность неважна

Важно соблюдать геометрию: вертикальность и горизонтальность, одинаковые углы наклона, если это необходимо. А размеры «подгоняются» по факту

Сначала варится нижняя рама, измеряется. Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка.

Простой форты бур можно сделать самостоятельно — их варят из обычной стали (чертеж на фото ниже). Если брать высоколегированную сталь, ее сложно приварить к штангам. Для сложных и каменистых грунтов лучше купить бур в специализированной кампании — они имеют сложную форму, есть много разных видов.

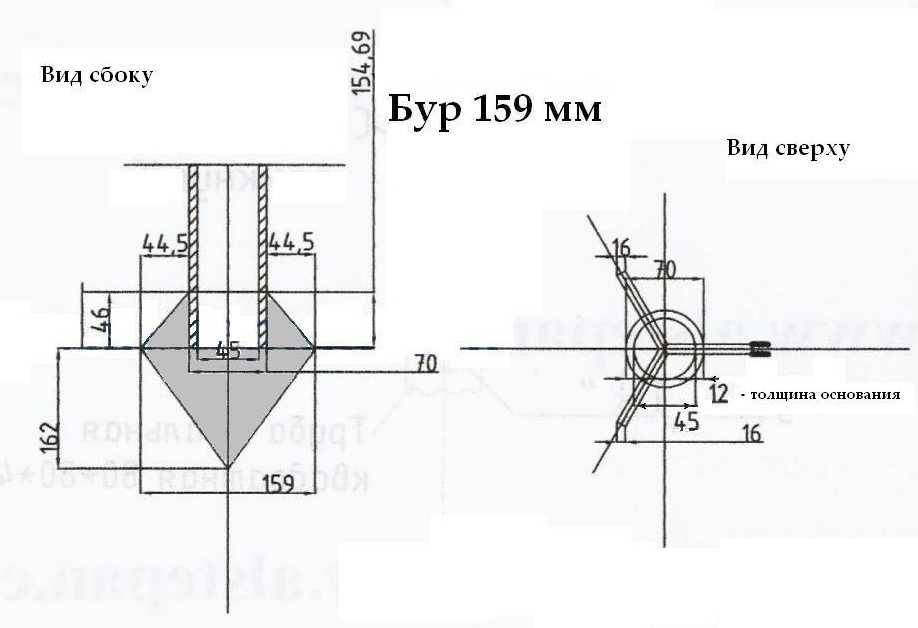

Чертеж бура на 159 мм

Чтобы работать было проще, подключают два пульта с возможностью реверсного хода. Один ставят на мотор, второй на лебедку. Вот, собственно, и все.

В конструкции буровой установки роторного или шнекового бурения главное — вертлюг, но его изготовить без опыта нереально. Для тех, кто хочет сделать его самостоятельно, выложим фото и его чертеж.

Как провести воду от скважины к дому читайте тут.

Простейшая установка для шнекового бурения

Ручная буровая установка со шнеком

И последний момент — видео о том, как сделать шнек для буровой установки своими руками.

https://www.youtube.com/watch?v=xRPBC5jCcRw?ecver=1

Ударно-канатная МГБУ

Распространенный вариант МГБУ для бурения скважин на воду своими руками это ударно канатная установка. Сделать ее сложнее, чем ручной шнековый бур, но зато ей можно пробурить глубокие скважины.

Кроме того, этими устройствами можно чистить обсадные трубы. Чего нельзя сказать про другие виды мини установок.

Ударная буровая установка для бурения скважин на питьевую воду, состоит из:

подвешиваемого снаряда – желонки, в которую набирается грунт;
каната;
треноги, на которую подвешивается желонка;
лебедки.

В простейшем варианте, подъем желонки осуществляется вручную при помощи лебедки. Однако это довольно тяжело, т.к. к весу патрона прибавляется вес извлекаемого грунта. Поэтому для облегчения процесса к ней подсоединяется электрический мотор и редуктор.

Работа установки

Принцип работы

Бурение скважин на воду своими руками при помощи таких МГБУ довольно прост:

в земле делается заглубление шнековым буром;
над отверстием устанавливается конструкция МГБУ;
к канату прикрепляется желонка;
снаряд вводится в отверстие и отпускается в свободное падение;
достигнув дна, в патрон врезается в землю и в него набирается немного грунта;
желонка поднимается на несколько метров и снова отпускается вниз;
эта операция повторяется 3-4 раза, а затем она достается наверх, очищается от земли и снова сбрасывается в скважину.

Таким образом, процесс бурения очень простой, но занимает много времени. А если использовать ручную лебедку – физические трудозатраты также будут немаленькие.

Самостоятельное изготовление

Чтобы сделать самодельный бур для скважины потребуется такой инструмент и материалы:

болгарка, сварка;
дрель;
металлическая труба диаметром 80-100мм и длиной 1,5-2 м;
материал для каркаса треноги;
лебедка.

Как самому сделать бур для бурения скважин:

Вначале изготавливается желонка, поскольку бурение скважин для воды своими руками происходит ударным методом, патрон должен быть тяжелым. Оптимальной, считается масса около 80-100 кг;
в верхней части делается крепление для троса. Можно приварить металлическое кольцо, либо сбить края и просверлить отверстие – такой вариант более надежный;
по бокам патрона делаются зацепы – чтобы была возможность достать желонку в случае обрыва троса;
в низу трубы вырезаются зубья высотой 3-5 см и затачиваются;
вдоль желонки прорезается окошко для очистки внутренностей от грунта.

Важный момент – желонка оснащается клапаном, который препятствует высыпанию грунта из трубы. Для этого требуется:

металлический шар диаметром около 2/3 от внутреннего диаметра желонки;
конусная воронка с внутренним диаметром чуть меньше, чем приготовленный шар.

Желонка

Делается клапан таким образом:

воронка подгоняется так чтобы она плотно входила внутрь желонки, шар также должен плотно садиться в посадочное отверстие;
она приваривается на высоте около 5-10 см от низа трубы.

Еще один вариант – использовать лепестковый клапан. В этом случае, вместо шара делается металлический круг, который крепится к внутренней части трубы при помощи пружины.

Изготовление треноги

Вообще, можно изготовить бур для неглубоких скважин и без треноги. В этом случае сам снаряд делается длинной до метра, чтобы было легче доставать его. Однако, такой подход довольно трудоемок, поэтому лучше сделать самодельный бур для скважины своими руками с лебедкой.

Для этого потребуется:

металлическая профильная труба с сечением 40*40 мм;
блочек;
ворот для троса.

Из инструментов понадобится сварочный аппарат и болгарка.

Последовательность действий:

вначале делается основание. Лучше всего делать его треугольной форы – так конструкция получится пирамидальной формы;
основание должно быть устойчивым, поэтому длина стороны делается около 3-х метров;
когда заготовки будут готовы, на них нужно подрезать края под углом. Для этого, они выкладываются треугольником на ровной поверхности, и размечаются;
теперь делаются заготовки для ребер. Длины труб около 4-х метров будет достаточно;
чтобы тренога получилась ровной, верхняя точка, в которой сходятся ребра, должна быть перпендикулярна центру основания;
для этого, на плоскости отмечается центр основания и в нем устанавливается вертикальная подставка – она послужит ориентиром для сваривания ребер;
когда каркас будет готов, вверху нужно установить блочек, а на одной из стенок вороток с тросом.

При желании, можно сделать бур для скважины своими руками разборным – для этого, вместо сварки используются болтовые соединения. Так будет гораздо удобнее, все таки, конструкция получается довольно массивной.

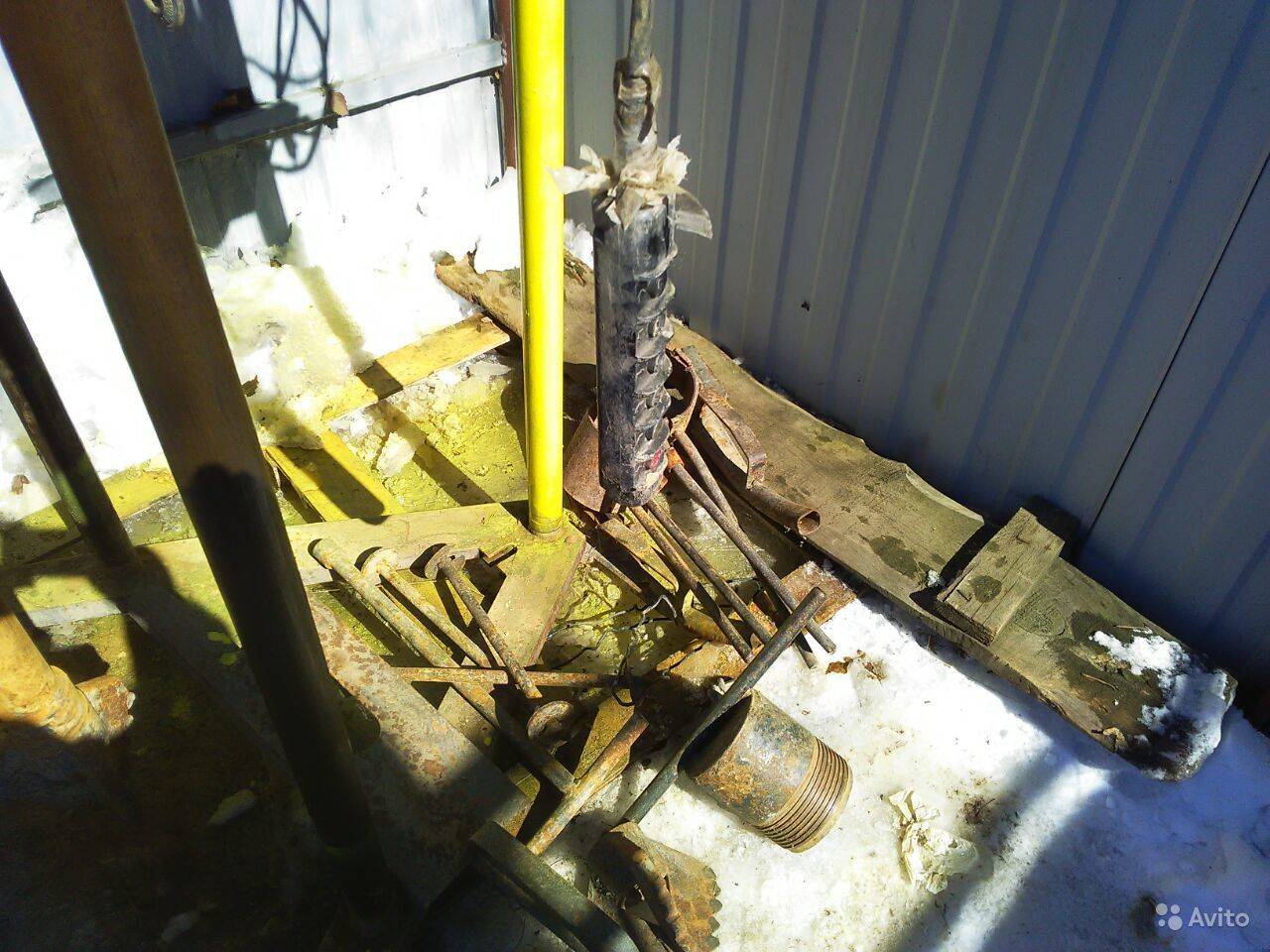

Самодельные буровые установки
